Особенности
Систему можно установить под ключ, пользуясь услугами специалистов. Но стоимость монтажа часто слишком высока для рядового жильца. Поэтому будем рассматривать установку вентиляции приточно-вытяжного типа своими руками (об установке вентиляции своими руками читайте тут).
Внимание Стоимость монтажа без материалов и оборудования на помещение до 200 кв. м — 25 000 рублей.
Организовать приточно-вытяжную систему вентиляции можно несколькими способами:
Организовать приточно-вытяжную систему вентиляции можно несколькими способами:
- Установкой дополнительных кулеров в шахты вентканалов.
- Использованием кондиционера в качестве вытяжного устройства.
- Установкой дополнительных вентканалов, подрезка оконных уплотнителей.
Первые два способа работают по принудительному принципу. Они загоняют большой объём воздуха за счёт работы вентиляторов. Второй способ более интересен, так как не требует больших вложений в дополнительное электрооборудование. Познакомимся с ним поближе.
Принцип действия
Базовый принцип работы вентиляции — это разница в давлении воздушных масс на разных уровнях помещения. Необходимо организовать притяжные и вытяжные шахты так, чтобы между ними была существенная разница по высоте.
Физика процесса схожа с работой сообщающихся сосудов. Когда один из них поднимают на достаточную высоту, жидкость начинает переливаться. В воздухообмене работает та же механика. Воздух циркулирует, когда есть разница в высоте между входным и выходным отверстием вентиляционной шахты.
Для усиления эффекта можно использовать дополнительные вентиляторы, которые будут прокачивать воздушные массы ещё быстрее.
Совет В многоквартирных домах вентиляционные каналы проектируют, соединяя в одну вентиляционную шахту сразу несколько квартир. Из-за этого простенок с воздушными каналами имеет большие габариты. В этом пространстве располагаются от 3 до 5 шахт (карманов). Необходимо учитывать расположение каналов и врезаться только в свой карман.
Преимущества и недостатки
Под приточно-вытяжной вентиляцией мы понимаем правильную организацию и вывод вентканаловс принудительным выводом воздуха. Преимущества системы :
- Контроль за работой вентиляции. Можно настроить систему под свои нужды, прикрывая или открывая вентканалы по мере нужды.
- Постоянный приток свежего воздуха без оглядки на погоду и столбик давления. Даже если на улице плохая погода, а давление воздуха не позволяет воздушным массам полноценно и самостоятельно продвигаться по помещению, можно увеличить обороты на кулере и принудительно ускорить воздухообмен.
- Установка фильтров. Притяжная система может очищать поступающий воздух через дополнительные мембраны.
Однако у решения есть свои минусы:
- Расходы на установку дополнительного оборудования, дополнительные счета за электричество.
- Обустройство вентиляционных каналов, шахт и отверстий под вывод и ввод воздуха, что «крадёт» пространство, портит интерьер.
- Шумность. Даже один кулер создаёт слабый гул в помещении. Два и более вентилятора своим шумом могут «давить» на голову или мешать спать.
Несмотря на все минусы, приточно-вытяжная система даёт полный контроль за вентиляцией. Этот фактор — основополагающий и решающий при её выборе.
Аспекты конструирования самодельного вентилятора
Устройство вентилятора настолько простое, пропадает смысл рассказывать, расписывать внутренности. Что учитывать при проектировании? Помните рычание циклонного пылесоса, громкость выше 70 дБ. Внутри коллекторный двигатель. Чаще лишенный возможности регулирования оборотов. Решайте, в месте установки самодельного вентилятора допустим подобный уровень звукового давления? Выбрав второе, сконцентрируемся на асинхронных двигателях, простые модели не требуют наличия пусковой обмотки. Мощность мала, вторичная ЭДС наводится полем статора.
Барабан асинхронного двигателя с короткозамкнутым ротором прорезан медными жилами по образующей, род углом к оси. Направление уклона определяет сторону вращения ротора двигателя. Медные жилы не изолируются от материала барабана, проводимость олимпийского металла превосходит окружающий материал (силумин), разность потенциалов меж соседними жилами невелика. Ток течет по меди. Меж статором, ротором отсутствует контакт, искре неоткуда взяться (проволока покрыта лаковой изоляцией).
Шумность асинхронного двигателя определяется двумя факторами:
- Соосность статора и ротора.
- Качество подшипников.
Правильно проведя настройку, обслуживание асинхронного двигателя, можно добиться практически полной бесшумности. Рекомендуем подумать, важен ли уровень звукового давления. Дело касается канального вентилятора- допускается использовать коллекторный двигатель, требования задаст местоположение секции.
Шум теряет главенствующую роль. Звуковая волна, проходя воздуховод, затухает. Особенно быстро часть спектра, имеющая несогласованные размеры относительно ширины/длины сечения тракта. Подробнее прочитаете учебники по акустическим линиям. Коллекторный двигатель можно использовать в подвале, гараже, лишенных людей
Соседи кооператива услышат, скорее поленятся обратить внимание
Чем хорош коллекторный двигатель, что боремся за право использовать. Три недостатка асинхронного:
- Двигатель потребляет значительный пусковой ток (3-7 номинального), негативно сказывается на требованиях к питающей сети, защитным автоматам. Проводка должна держать пусть и кратковременную, большую нагрузку. Хорошая новость: подавляющее большинство генераторов на время пуска способны выдавать бесконечный ток. Плохая – домашняя сеть смотрит на вопрос иначе, от непомерного роста мощности перегорит (раньше-позже предохранителей).
- Асинхронный двигатель капризен, меняется частота напряжения – обороты не останутся неизменными. Снижение амплитуды питания вызовет аналогичный эффект. Не всегда хорошо. Что касается коллекторных двигателей, равнодушно смотрят на первый фактор, скачки напряжения вызывают кратковременное повышение оборотов. Оба за счет индуктивности обмоток резкие перепады фронтов напряжения гасят.
- Коэффициент полезного действия асинхронного двигателя не отличается большим значением, однофазные модели мало уступают трехфазным. Если нужно просто подуть в жару, КПД достаточен, большего не понадобится. Прибор будет работать на вытяжку круглые сутки в помещении объемом под кубический километр – проблема станет существенной.
В начальный момент асинхронный двигатель не развивает большого крутящего момента, предпринимается ряд специальных конструктивных мер
Для вентилятора не важно. Большинство бытовых моделей оснащено асинхронными двигателями
На производстве число фаз увеличивают до трех.
Как сделать вентилятор своими руками, как сделать лопасти
Вы сидите за компьютером, за окном лето, кондиционера нет. Рука уже устала бесконечно обмахиваться газетой, а пот со лба капает на клавиатуру.
Знакомая ситуация? Если нет лишних денег, поможет самодельный вентилятор. Чтобы его смастерить, не нужно бежать в магазин за деталями. Все необходимое для воздуходувки есть в доме.
Не знаете, как сделать бесплатный вентилятор в домашних условиях? Следите за текстом!
Из чего состоит воздушный охладитель:
- двигатель
- лопасти для вентилятора
- подставка
- источник питания
Последний пункт можно опустить, если вы будете делать USB вентилятор своими руками. В компьютере есть напряжение 5 вольт. Вам потребуется кабель для подключения принтера, старая «мышь», или любое ненужное устройство со шнуром USB.
Если вы любитель самоделок — наверняка в доме есть полезный хлам. В противном случае, вам незачем знать, как сделать вентилятор своими руками.
В коробке с ненужными запчастями не найден электродвигатель? Можно сделать вентилятор из моторчика от старого дисковода или сломанной игрушки. Рассмотрим несколько примеров, как сделать мини вентилятор из подручных материалов.
Клей, картон, моторчик от игрушки
Для изготовления маленького пропеллера понадобится кусок гофрокартона 30×30 см.
Опору клеим в 2–3 слоя, площадь не меньше двух ладоней. Стойку для двигателя делаем в виде призмы высотой 10–15 см. Для раскроя воспользуемся канцелярским ножом. Гнем конструкцию по линейке.
Как сделать мини вентилятор прочным и устойчивым? Воспользуемся клеевым пистолетом. Никакой другой клей не позволит выполнить соединение так же надежно.
Далее самое сложное: пропеллер. Центральную втулку не обязательно изготавливать из дерева или пластика. Вырезаем ее из того-же картона.
Соединяем термоклеем, причем как можно гуще: конструкция должна получиться монолитной. Лопасти можно сделать из более тонкого картона. Подойдет упаковка от аксессуара для мобильного телефона.
Это самый ответственный элемент: лопасти должны быть абсолютно одинаковыми по форме и весу. Иначе ваш пропеллер будет вибрировать при работе, и быстро развалится.
Лопасти приклеиваем (тщательно) на картонную втулку, соблюдая аэродинамику. Плоскости должны быть развернуты на 30–45 градусов в противоположные стороны. Для простоты конструкции, мы собираем USB вентилятор своими руками с двумя лопастями. Их легче отбалансировать, а с охлаждением такой пропеллер справится не хуже трехлопастного.
Создаваемые потоки
— мощность, учитываемая по трем позициям.
Вентиляторы низкого давления — не выше сто кг/см в квадрате. Температура не более 80 °С. Используются при оснащении производственных цехов и строительстве домов. «Улитки» устанавливаются на крышах.
Модели со средним давлением — от ста до триста килограмм на сантиметр квадратный.
Оборудование с высоким давлением — триста -тысяча двести кг/сантиметров в квадрате. Потоки воздуха высокого давления вытяжных «улиток» обычно располагаются в зонах сгорания топлива разных марок в котельных, на складах с ГСМ, системах воздуховода лакокрасочных цехов.
Центробежный вентилятор «улитка» требует надежного крепления и прочного основания. В целях избегания вибрации качественно фиксируется корпус. Игнорирование этого явления приведет к тому, что устройство выйдет из строя.
Аспекты конструирования вентилятора
Количество воздуха будет зависеть от размеров пропеллера
Прежде чем приступить к конструированию, необходимо представить себе устройство изделия охлаждающего типа. По месту расположения они могут быть напольными, потолочными и настольными.
Как заводские, так и самодельные вентиляторы состоят из таких деталей:
- Пропеллер. Чем больше его диаметр, тем больший объем воздуха будет подаваться на объект.
- Электрический мотор. Может использоваться изделие, работающее от бытовой сети, адаптера, батареек или аккумуляторов. Производительность готового приспособления прямо пропорциональна мощности мотора.
- Подставка. Здесь нужно проявить фантазию и изобретательность. Подставка должна отвечать таким критериям, как безопасность, устойчивость и презентабельность.
- Провод. Для маленького моторчика подойдет любой кабель, оставшийся от сломавшихся часов, ламп и прочей мелкой бытовой техники. На проводе целесообразно установить выключатель, чтобы управлять прибором не вставая с места. Если планируется подключение USB, подойдет удлинитель, шнур от старой мыши или клавиатуры.
Исходным этапом для начала проектирования и конструирования является поиск мотора. Если в доме есть ненужные инструменты, игрушки и кухонные приборы, ими можно пожертвовать. В ход могут пойти двигатели от дрели, шуруповерта, отвертки, миксера, детской машины, триммера, электробритвы. Иногда в квартире можно найти сломанные кулеры от системных блоков или подставок под ноутбуки. Учитывая насыщенность современного жилья техникой, найти мотор не составит труда.
Тепловентилятор из блока питания
Используя старый БП от компьютера, в котором вентилятор работает нормально, изготовим из него небольшой тепловентилятор. Все детали размещаются внутри корпуса БП, поэтому выглядеть такой обогреватель будет очень компактно. Разборный корпус позволит в случае перегорания какой-то детали произвести ремонт тепловентилятора своими руками.
Схема тепловентилятора
Внутренности БП удаляются за исключением кулера. Для питания кулера необходимо поместить в корпус прибора дополнительный небольшой блок питания напряжением 12 В. Его также можно использовать за пределами корпуса тепловентилятора, обеспечив его надежную связь с кулером. Такой небольшой БП можно купить в любом компьютерном магазине. В качестве нагревательного элемента используется нихромовая проволока, которая спирально наматывается на кусок стеклотекстолита. Длина проволоки должна составлять около 3 м. Концы проволоки жестко крепятся к текстолиту при помощи болтов. К ним подводится питание от кабеля, который будет включаться в бытовую розетку.
Для обеспечения безопасности используйте термопредохранитель, который впаивается в кабель недалеко от нихромовой спирали. Он представляет собой миниатюрное устройство, которое срабатывает в случае превышения максимальной температуры по принципу биметаллической пластины. Обычно это происходит при температуре кабеля более +70 градусов. Тем самым вы обеспечите защиту кабеля от перегрева и предотвратите его возможное возгорание. Термопредохранитель включается последовательно, в одну из жил кабеля.
После жесткого закрепления всех деталей самодельный тепловентилятор закрывается крышкой и включается в сеть. Производится его проверка. Если прибор функционирует нормально, обеспечьте защиту окружающих предметов от возможного возгорания. Для этого установите собранное устройство на огнеупорную подставку или хотя бы на деревянную заготовку. Исключите нахождение вблизи работающего прибора легковоспламеняющихся вещей.
Тепловая пушка своими руками может быть изготовлена из доступных средств, которые отыщутся у любого человека. Отсутствующие детали можно докупить на рынке или попросить у друзей. В любом случае, такой рациональный подход позволит вам сэкономить немалые деньги.
Изготовление инфракрасного обогревателя своими руками
Современные ИК излучатели для обогрева жилья отличаются надежностью, практичностью и хорошим КПД. Подобные приборы выделяют инфракрасное излучение, которое без взаимодействия с воздухом способствует быстрому нагреву различных поверхностей в помещении. Таким образом, они эффективно преобразуют электричество в тепловую энергию.
Самый доступный вариант для домашней сборки – экономичный пленочный обогреватель, основу которого составляет нагревательная пленка.
Для работы потребуется подготовить следующие материалы и инструменты:
- два одинаковых куска стекла,
- фольга на алюминиевой основе,
- герметик,
- свеча из парафина,
- клей из эпоксидной смолы,
- электропровод с вилкой,
- держатель свечи,
- палочки для очистки сажи,
- губка для очистки стеклянной поверхности.
Собирается инфракрасный обогреватель своими руками по следующей схеме:
- Стекло тщательно очищается от загрязнений и обезжиривается.
- Собирается токопроводящая основа для обогревателя. Свечой с обратной стороны стеклянных заготовок наносится копоть, выступающая своеобразным проводником тока. Перед началом процедуры заготовки слегка охлаждаются.
- По периметру заготовок палочками очищается поверхность от копоти для получения ровной окантовки шириной 0,5 см.
- Из фольги вырезаются полоски шириной, равной площади токопроводящей стеклянной основы. Они будут использованы в качестве токопроводящих электродов.
- Одна заготовка укладывается на ровную поверхность закопченной стороной вверх, и по периметру тонким слоем наносится клей. На проклеенную поверхность накладываются полоски из фольги с небольшим сдвигом за края заготовки.
- Сверху накрывается второй заготовкой, соответственно, закопченной стороной вниз прижимается для схватывания клея. Все стыки тщательно обрабатываются герметиком.
- Проверка мощности готовой конструкции. Если показатель мощности не превышает 100 Вт на 1 кв. м помещения, тогда подключение обогревателя к сети осуществляется при помощи токопроводящего провода и вилки.
Мультиметром измеряется сопротивление токопроводящей основы обогревателя. Для подсчета мощности используется простая формула: N = U×U/R, где
N – мощность, U – напряжение электросети (220 вольт), R – сопротивление.
Например, R – 20 Ом, тогда N = 220×220/20. Результат – 2420 Вт. Этой мощности хватит для обогрева помещения площадью 25 кв. м.
Как сделать «личный ветерок»
Самое известное с давних времен изобретение в этой области – это складные вееры. Их делали из раскрашенной бумаги и страусиных перьев, из расписанного шелка и резных бамбуковых палочек. У такого приспособления есть только один недостаток: для получения столь желанной прохлады нужно держать его в руке, что не всегда удобно. Смешно представить себе менеджера или экономиста, работающего за компьютером и обмахивающегося веером.
Поэтому вернемся к нашей теме и разберемся с тем, как обеспечить себя приятным дуновением в жару. Чтобы сделать мини-вентилятор своими руками, нужно решить следующие несколько задач:
- Каким будет вращающийся пропеллер, из какого материала.
- Где взять моторчик.
- От какого источника питания будет работать устройство.
- Можно ли совсем обойтись без двигателя.
Конструкция и виды тепловентиляторов
Чтобы предварительно оценить объем работ и подобрать необходимые для сборки материалы стоит ознакомиться с устройством тепловентилятора заводской сборки. Элементами, присутствующими в конструкции всех моделей, являются:
- Защитный корпус из пластика или металла.
- Электрический мотор.
- Крыльчатка с лопастями.
- Нагревательный элемент.
- Защитная решетка.
- Элементы регулировки и управления.
В зависимости от выбранной конструкции и предназначения устройства подбираются дополнительные комплектующие. Своими руками возможно изготовление практически всех видов электрических обогревателей. Для бытовых нужд производится тепловая мини пушка своими руками для прогрева и просушки помещения, электрокамин своими руками позволит воплотить собственные дизайнерские идеи и придать комнате атмосферу уюта, а канальный нагреватель воздуха встраивается в систему приточной вентиляции или кондиционирования.
Подключение напрямую к распределительной коробке
Вентиляторы с датчиком уровня влажности или движения позволяют сделать воздухообмен в ванной комнате полностью автоматизированным (они в любом случае оснащаются и таймером). То есть участие владельца жилища и вовсе не нужно. Даже в простой схеме подключения вентилятор с таймером и датчиком влажности должен предусматриваться не самый дешевый
Кроме того, следует обратить внимание и на другой момент, если санузел раздельный:
- Устройства с датчиком уровня влажности – для ванной.
- Вентиляторы, оснащенные датчиком движения – для туалета.
Первые будут задействованы автоматически, стоит только уровню влажности превысить установленные пределы. Причем вытяжка будет работать до тех пор, пока он не достигнет параметров нормы.
Что касается моделей с датчиками движения, то их включение производится при появлении человека в зоне действия сенсоров. Вентиляторы автоматически будут отключены после выставленной на таймере задержки.
И раз система полностью автоматизирована и работает без участия человека, в схему ее подключения не включены выключатели за ненадобностью. Для этого провода от распределительной коробки (фаза, ноль, заземление) идут сразу к контактам вентилятора.
Схема подключения вентилятора с таймером от лампочки
Вытяжные вентиляторы с таймером стоят дороже обычных аналогов без дополнительного оснащения. Тем не менее это удачный вариант для использования в помещении ванной комнаты. В этом случае схема подключения подразумевает наличие выключателя и выглядит следующим образом. Здесь понадобятся 4 провода:
- На контакт L идет фазный провод напрямую от распределительной коробки.
- Контакт Lt – также для подведения фазы, только уже через выключатель света.
- Клемма N – соответствует нолю к ней идет провод также напрямую от распределительной коробки.
- Контакт PEN – это заземление для подключения соответствующего проводника.
Иными словами размыкается только фаза, как в случае с освещением.
При такой схеме подключения вентилятора с таймером алгоритм работы сводится к следующему. Включение осуществляется одновременно с освещением, а отключение происходит спустя определенное время после выключения света (настраивается на устройстве). То есть вентилятор будет работать, даже если хозяин уже покинул помещение. Обычно это период от 5 до 30 минут, чего вполне хватает для проточной вентиляции.
Но в продаже имеются и другие модели, которые оснащены обратным режимом. Иными словами, двигатель вентилятора заработает лишь в том случае, когда свет будет выключен, то есть обратно первому варианту. И то по истечении времени, заданного таймером.
Идея №1 – Используем кулер
Для того чтобы собрать USB вентилятор из кулера потребуется, как правило, не более 15 минут. Для начала Вам необходимо подготовить кулер. От устройства выходят два провода – черный и красный. Зачищаете изоляцию на 10 мм и откладываете подготовленный элемент в сторону.
Далее нужно подготовить юсб провод. Отрезаете одну его половину и в месте среза счищаете изоляцию. Под ней Вы увидите четыре контакта, из которых необходимыми являются два: красный и черный. Их тоже зачищаете, при этом остальные два (как правило, зеленый и белый) лучше обрезать, чтобы не мешались под рукой.
Теперь, как Вы понимаете, необходимо попарно соединить подготовленные контакты, согласно цветовой маркировке проводов: красный с красным, черный с черным. После этого нужно тщательно заизолировать места соединения кабеля и сделать подставку. Что касается подставки, тут уже дело Вашей фантазии. Некоторые удачно применяют проволоку, некоторые очень интересно вырезают посадочное гнездо в картонной коробке.
В конце концов, самодельный мини вентилятор подключается к компьютеру, и Вы можете насладиться работой своего собственного электроприбора.
Идея с кулером
Операции, необходимые для осуществления модда
1. Снимается крышка. Откручивается шайба, фиксирующая блин (диск). Изнутри выкручиваются все механизмы (головка чтения, микросхема, магниты.
2. Изготавливается чертёж (лекало) будущей крыльчатки (в любом графическом редакторе, но лучше использовать COREL DRAW). Затем накладывается на блин и приклеивается. В моём случае я делал крыльчатку с 6-ю лопастями (для того чтобы кулер не шумел, лучше делать его с нечётным количеством лопастей- 7, 9, 11….).
После этого закрепляется в тисках и ножовкой вырезается заготовка будущего вентилятора (если есть дремель, тут и мучиться не надо). Получается блин, состоящий из 6-и частей. Лопасти, если нужно, подтачиваются.
3. Заготовка надевается на шпиндель и закрепляется родной шайбой. Затем все лопасти загибаются под одним углом (это делалось вручную, потому, как нужных инструментов не было). Загнуть их под одним углом не так уж и сложно, можно ориентироваться по любой точке. Я делал просто, чтобы они не были выше его внутренней стенки и не касались его крышки.
4. Пришло время самой крышки винчестера, резать её очень легко – делается разметка будущего отверстия и засверливается по линии отреза (легче, конечно, дремелем). Все заусенцы, образовавшиеся после сверления, легко стачиваются напильником, потому что крышки HDD чаще всего делают из мягких металлов, например, из латуни или алюминия. После всех работ части кулера собираются воедино.
Должно получиться что-то вроде того, что на фотографии ниже. Как видите, ничего сложного в этом модде нет.
Ещё, если вы хотите сделать так, чтобы он выделялся из кучи “железок”, можно подсветить его ультра-яркими светодиодами, которые будут крепиться с внутренней стороны крышки.
Зеркальная поверхность блина (диска) будет давать точное отражение, получится приятная “игра света”.
В чём плюсы такого мода:
Можно установить в стандартный разъём HDD для охлаждения другого винчестера. Учитывая высокую скорость вращения шпинделя, может оказаться очень эффективным.
-
Подключается стандартным шнуром питания (молекс).
Может украсить кейс любого моддера.
В чём минусы:
Высокий уровень шума, издаваемый вентилятором. Всё потому, что нужно подбирать винчестеры с тихими движками, в основном новые, на тот момент такого под рукой не оказалось.
Есть опасность потери конечностей, просунутых к вращающейся крыльчатке любопытными друзьями. В моём модде я предусмотрел это, дабы не травмировать ни себя, ни других – лопасти у кулера были загнуты в обратную сторону.
Вот так можно за несколько дней сделать кулер, который будет выдувать всё тепло, выделяемое винчестерами. Или просто, поставьте его в кейс для вдува воздуха – и красиво, и холодно! Я думаю, этот мод будет достойным и функциональным украшением любого корпуса. Замысловатая на первый взгляд идея оказалась не так сложна в осуществлении.
P.S: Для меня этот мод привлекателен тем, что такую идею ещё никто не использовал.
Иван Жданкин aka JEEP
jeeps (a) yandex.ru
7/07.2006
Как сделать USB вентилятор из подручных средств
Очень часто в знойную жару в помещении не хватает хотя бы минимального потока воздуха.
Для решения этой проблемы многие покупают настольные вентиляторы, они удобны и компактны, часть из них работает от USB, то есть их можно подключить к любой зарядке, повербанку либо ноутбуку, чтобы прохлада всегда была с вами.
Но зачем покупать то, что можно сделать самому из подручных средств? Для читателей сайта мы подготовили две простые инструкции, которые доходчиво объяснят, как сделать USB вентилятор в домашних условиях своими руками.
Итак, все, что Вам нужно подготовить — это острый нож, хорошие ножницы, изоленту, ненужный USB шнур и, собственно, исполнительный орган самоделки. Что касается последнего, то тут принято использовать один из двух вариантов: старый кулер от компьютера либо моторчик от машинки или другой игрушки.

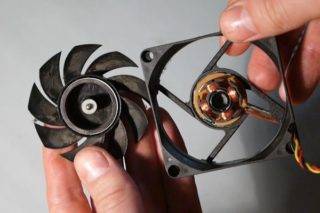

Идея №1 – Используем кулер
Для того чтобы собрать USB вентилятор из кулера потребуется не более 15 минут. Для начала Вам необходимо подготовить кулер. От устройства выходят два провода – черный и красный, и иногда желтый, еще реже – синий. Желтый и синий нам не пригодятся.
Зачищаем изоляцию на 10 мм и откладываем подготовленный элемент в сторону.
Далее нужно подготовить юсб провод. Отрезаем одну его половину и в месте среза счищаем изоляцию острым ножом, отлично подойдет канцелярский. Под ней Вы увидите четыре провода, из которых необходимыми являются два: красный и черный.
Их тоже зачищаем, при этом остальные два (как правило, зеленый и белый) лучше обрезать и заизолировать.
Теперь, как Вы понимаете, необходимо попарно соединить подготовленные контакты, согласно цветовой маркировке проводов: красный с красным, черный с черным с помощью скрутки.
После этого нужно тщательно заизолировать места соединения кабеля с помощью изоленты или термоусадки и сделать подставку. Что касается подставки, то тут уже дело Вашей фантазии.
Кто-то удачно применяет проволоку, другие очень интересно вырезают посадочное гнездо в картонной коробке.
В конце концов, самодельный мини вентилятор подключается к компьютеру или зарядному блоку, и Вы можете насладиться работой своего собственного электроприбора.

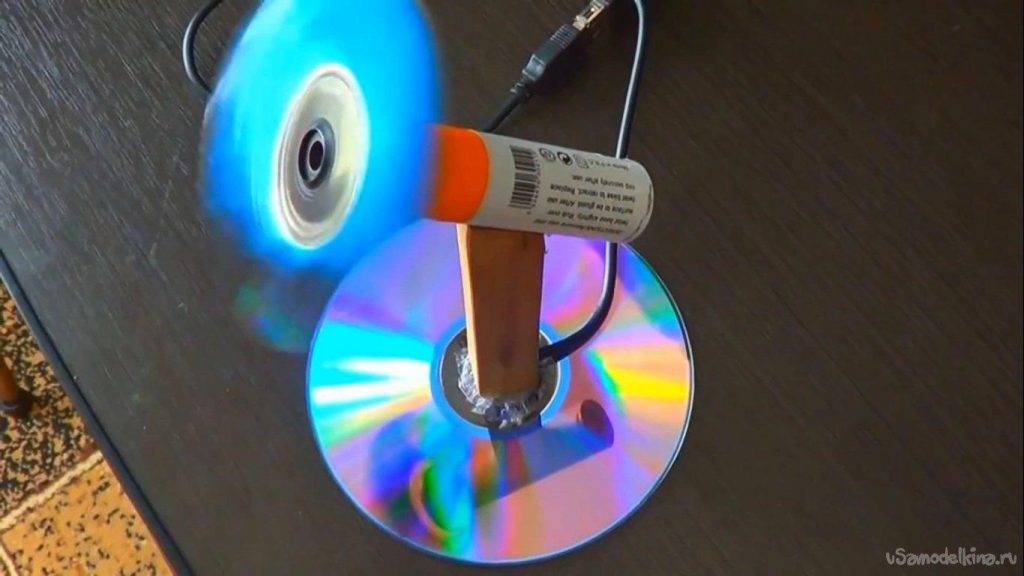

Идея №2 – Используем моторчик
Для того чтобы сделать USB вентилятор из моторчика и CD-диска, потребуется немного больше времени, но все же за час можно запросто смастерить такой электроприбор своими руками. Мотор для такой самоделки стоит выбирать с рабочим напряжением примерно 5 Вольт, можно чуть больше.
Если взять мотор на более низкое напряжение, то по цепи потечет слишком большой ток и мотор быстро выйдет из строя.
Сначала подготавливаем все элементы устройства. В этом случае Вам понадобится изготовить крыльчатку (лопасти).
Чтобы ее сделать рекомендуем использовать обыкновенный CD-диск. Расчерчиваем его на 8 равных частей и аккуратно прорезаем хорошими ножницами, чуть не доходя до центра. Далее разогреваем диск (удобно это делать зажигалкой), и когда пластик станет эластичнее, выгибаем лопасти под равным углом (как показано на фото).
Если крыльчатку выгнуть недостаточно, то во время вращения диска воздушный поток создаваться не будет. Однако если переусердствовать, то самоделка так же будет работать плохо и нестабильно.
Когда лопасти будут готовы, переходите к созданию основного механизма. Внутрь диска нужно вставить обыкновенную, обрезанную до нужного размера, пробку от шампанского, которую необходимо насадить на вал мотора. Далее переходим к созданию подставки USB вентилятора для ноутбука.

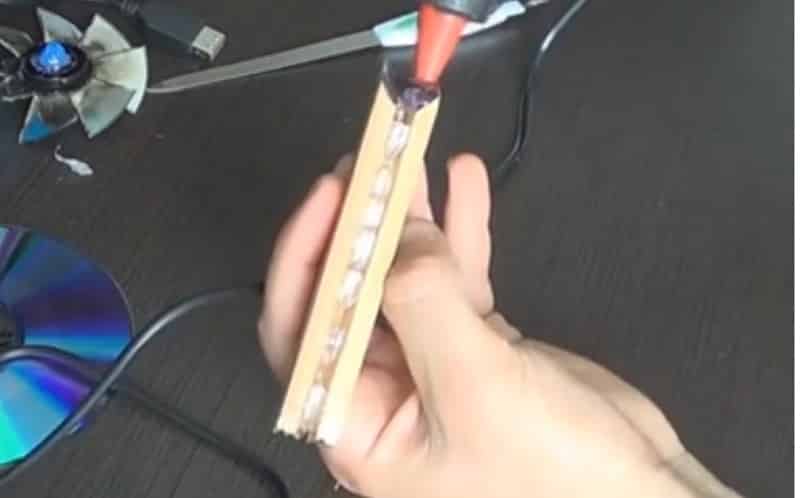

Тут, как и в предыдущем варианте, все зависит от Вашей фантазии. Из всех подручных средств вариант с проволокой наиболее подходящий. Когда самодельный USB вентилятор будет готов, подключаем провода моторчика к проводам шнура юсб, как и в прошлом варианте, тщательно изолируем скрутку и переходим к испытаниям.
Наглядные видео инструкции:
Как Вы видите, для того чтобы сделать вентилятор из кулера либо моторчика от машинки требуется не так много времени и навыков в работе с электроприборами. Даже новичок может справиться с таким заданием! Обязательно посмотрите предоставленные нами видео, они помогут лучше понять принцип работы. Если у вас остались какие-либо вопросы, смело оставляйте их в х.
Не холодильник, а холодит
Когда сопротивление термодатчика (терморезистора) падает ниже 33 кОм, включаются полупроводниковый элемент и вентилятор охлаждения.
От радиатора охлаждения (рис. 4), на котором установлен вентилятор, в водяной резервуар уходит змеевик, который впитывает холод, исходящий от полупроводникового элемента, и температура воды падает.
На практике этот элемент и вентилятор могут работать по нескольку часов подряд (особенно летом, когда окружающая температура +25° С, и более).
В другое время года, как правило, охладитель включается автоматически на короткое время 5-8 мин.
При охлаждении воды в резервуаре сопротивление терморезистора увеличивается. В табл. 1 представлены значения сопротивления терморезистора MMT-1, MMT-4 (обозначение на плате NTC) при разных значениях температуры. Эти параметры установлены путем авторского эксперимента.
Таблица 1. Зависимость сопротивления штатного терморезистора от температуры
| Температура, °С | Сопротивление NTC, кОм | Время охлаждения до +5° С, мин |
| Комнатная обычная +22 | 11,8 | 8 |
| Жаркое лето +25 | 10 | 12 |
| Жаркое лето +30 | 8,2 | 25 |
| Охлажденный резервуар +5 | 33,3 | — |
Таким образом, охладитель автоматически отключается при достижении терморезистором сопротивления 33,3 кОм.
Понятно, что жарким летом для горячих офисных парней температура воды +5° С может недостаточно низкой. Так что, над дальнейшим охлаждением воды придется поработать.
Рис. 5. Вид на печатную плату устройства контроля и управления температурой кулера
Никаких «ручных» регулировок на плате не предусмотрено.
Можно было бы изменить значения сопротивлений в делителе напряжения (в плечах компаратора), но, на мой взгляд, этот путь нерационален и дорог.
Вариант первый
Самый простой путь к охлаждению рекомендую такой.
Места подключения терморезистора указаны красными линиями. Рядом кругом обозначено место подключения дополнительного резистора (обозначен на плате — RNTC, но не подключен).
Для того, чтобы охладитель кулера работал дольше, даже после прохождения порога +5° С, необходимо заменить резистор ММТ-4 (с обозначением NTC) другим: с сопротивлением (при комнатной температуре) не 12 кОм, а несколько меньшим — 8,2 кОм или хотя бы 10 кОм.
Тогда при достижении температуры +5° С сопротивление терморезистора увеличится до 27,7 кОм и охлаждение воды продолжится (это установлено опытным путем) — вплоть до момента, когда сопротивление терморезистора достигнет интервала 32-34 кОма. (имеются разные значения в результате эксперимента). Температура воды в этот момент опустится до +1° С. Останется лишь подставить в кулер стакан и вздрогнуть…
