Газгольдер для дачи — минигазгольдеры вертикальные с горизонтальными

Основные виды

На современном рынке газового оборудования представлены самые различные виды российских и зарубежных видов газгольдеров, отличающиеся по следующим критериям:

• конструктивные особенности:
  • горизонтальные;
  • вертикальные.
• место установки:
  • подземные;
  • наземные.

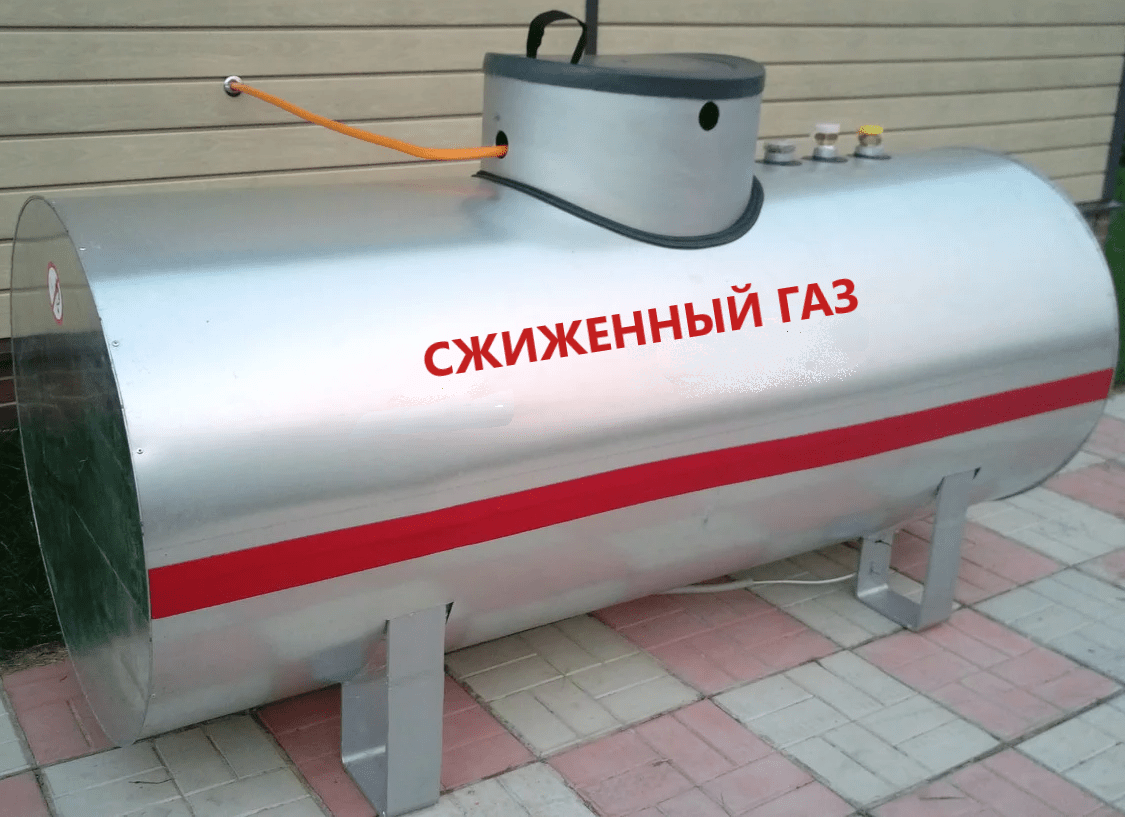

• Наземный горизонтальный газгольдер

  применяемое давление:

  • низкого давления;
  • высокого давления.
• объем (в газо-литрах):
  • 1000;
  • 1650;
  • 2000;
  • 4850 и более.
• наличие и высота горловины:
  • без горловины;
  • с низкой горловиной;
  • с высокой горловиной.

До недавнего времени производители ориентировались, главным образом, на создание и сбыт горизонтальных газгольдеров, которые изначально (и по настоящее время) использовались в промышленности, но постепенно стали применяться и в бытовой сфере.

Позже, когда для энергообеспечения производства по-прежнему использовались, преимущественно, наземные установки, для коттеджей и дач стали производиться вертикальные подземные газгольдеры.

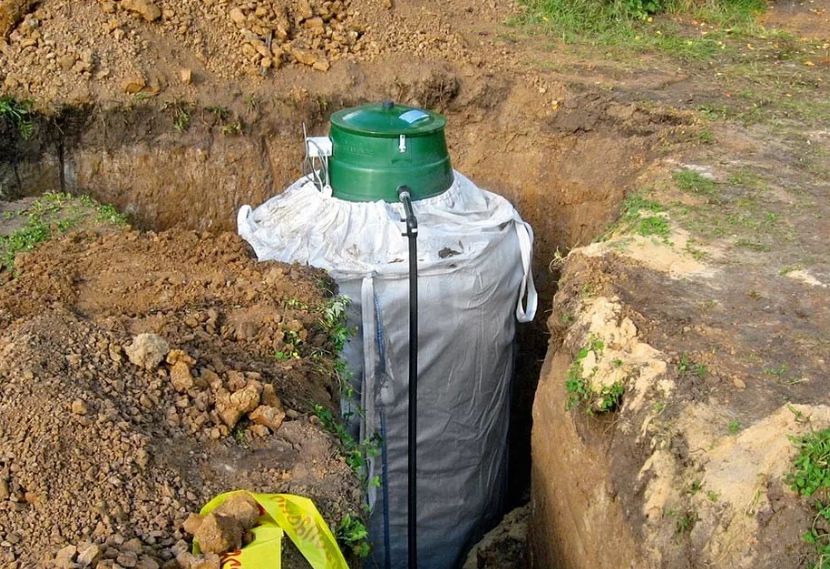

Вертикальный подземный газгольдер

Это связано с тем, что на ограниченном по площади земельном участке, где расположен частный дом и «приусадебный» садово-огородный участок, оптимальным вариантом является использование газгольдера вертикального типа, находящегося под землей.

Поскольку верхний слой почвы в условиях сильных холодов промерзает, чтобы предотвратить конденсацию газа, газгольдер, предпочтительно – с высокой, более 50 см, горловиной, зарывают на глубину около 4-х метров, где он «подогревается» за счет тепла земли.

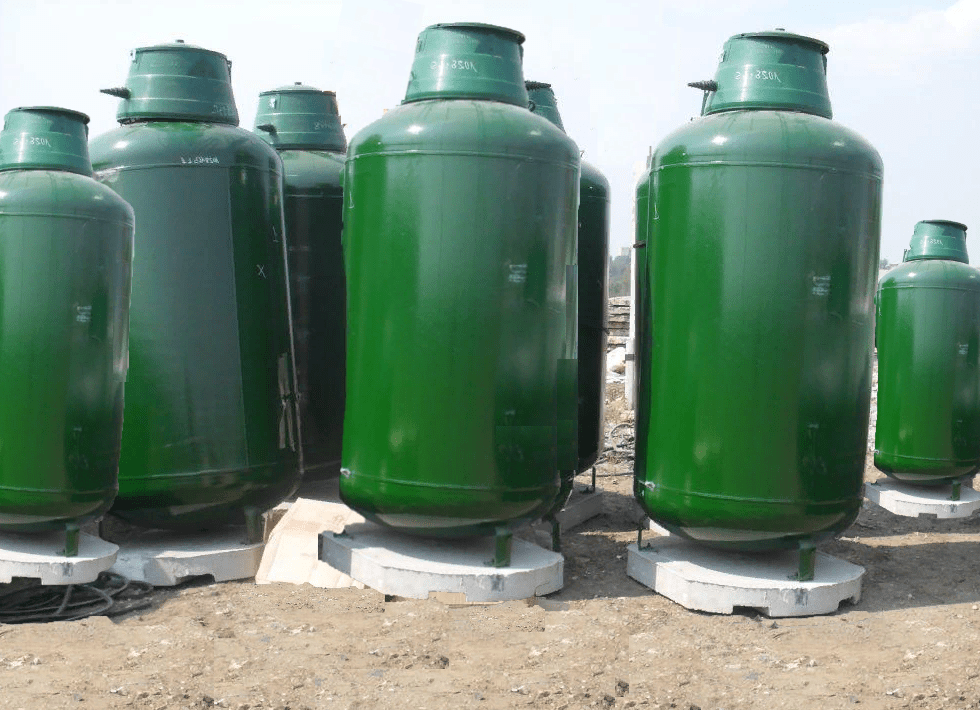

Вертикальные газгольдеры

Долгое время большинство производителей были нацелены на выпуск горизонтальных моделей резервуаров для хранения газообразных веществ. Но потребности потребительского рынка стали импульсом для производства газгольдеров вертикальной конструкции.

Зачем нужен вертикальный газгольдер

Подключение к централизованным коммуникациям недоступно для многих владельцев частных домов, коттеджей, дач. А пользоваться старинными методами отопления при помощи дров воспринимается современным человеком, как архаизм. Жечь уголь или мазут – занятие не очень комфортное, а электричество стремительно дорожает.

Системы автономного газоснабжения с газгольдером в качестве основного элемента становятся оптимальным решением данной проблемы. Но довольно часто установка резервуара с хранящимся в нем сжиженным газом затруднена небольшой площадью придомового участка. Хороший вариант в данном случае – использование вертикальной модели с размещением под землей. Так же вертикальные газгольдеры используют в условиях сильных морозов, так как площадь залегания емкости глубже, чем у горизонтальных резервуаров.

Преимущества и недостатки вертикальных газгольдеров

По отзывам рядовых потребителей и профессионалов применение автономных вертикальных емкостей имеет и положительные, и отрицательные стороны.

Виды газгольдеров для дачи и частного дома

Большинство производителей главным приоритетом в своей работе видят максимальное удовлетворение потребностей потребителя. Для этого на рынок поставляются газгольдеры самых разных видов.

Основные критерии, по которым классифицируется данное оборудование, такие:

• по особенностям конструкции различают вертикальные и горизонтальные емкости;
• модификации наземного и подземного типа выпускаются с учетом специфики монтажа;
• образцы с применяемым давлением с низкими и высокими показателями;
• виды в зависимости от объема – до 1000л, до 1650, до 2000, от 4850 и больше;
• с низкой или высокой горловиной, а также без нее;
• новые или резервуары б/у;
• мобильные газгольдеры.

Обилие вариантов позволяет выбрать наиболее подходящий для каждого отдельно взятого объекта газгольдер.

Большинство поставщиков предлагают своим клиентам возможность установки газгольдера «под ключ». В перечень подобной услуги включен комплекс мероприятий по предварительному осмотру участка, доставке к месту монтажа всех комплектующих, земельные работы и обустройство газопровода, установка измерительного оборудования, крепление системы.

Установка газгольдера – это оптимальный способ создания комфортных условий проживания в загородном доме.

Но прежде, чем принять решение в пользу газгольдера, необходимо тщательно взвесить все за и против. Ведь на установке емкости затраты не заканчиваются. Потребуются расходы на обслуживание, заправку и доставку сжиженного газа.

Мне нравитсяНе нравится

Газгольдер для частного дома плюсы и минусы

Преимущества владения газгольдером в личном хозяйстве очевидны, нам лишь остается констатировать факты:

Плюсы

автономия – потребление газовых ресурсов становится доступным для вас в полном объеме. Ваша личная газопроводная система не зависит от давления в магистралях. Вам не страшны аварии общего газопровода. Кроме того, подобное оборудование существенно влияет на капитализацию вашего жилища;

экологическая составляющая – хотите в своем загородном доме ходить по белоснежному снегу, поскрипывая на дорожках? Тогда срочно отказывайтесь от мазута, солярки и угля. Почти полное отсутствие серных соединений в сжиженном газе, и его полное сгорание при достаточном количестве воздуха, гарантируют вам белоснежный снег и чистый воздух. Если даже, газгольдер выйдет из строя, и газ вырвется наружу, то ничего жуткого не произойдет. Сжиженный газ быстро переходит в паровою фазу и  испаряется в атмосферу. Вам не стоит беспокоится о нанесении вреда почвенному покрову или саженцам;

увеличенный срок эксплуатации всего вашего хозяйства. Котельное оборудование работающее на газовом топливе всегда имеет неоспоримое преимущество в виде долгого срока службы перед твердотопливными или жидкотопливными котлами. Дело в том, что отсутствие серы, благоприятно сказывается на взаимодействии с металлом. Не имея реакции с серой, газовое оборудование будет работать верой и правдой на 30% дольше, по сравнению с традиционными отопительными агрегатами;

сгорание без запаха – современное газовое оборудование повсеместно располагается в квартирах многоэтажек. Процессы сгорания голубого топлива в устройствах протекают без выделения резких запахов, а вредные продукты выводятся наружу при помощи дымохода.

Минусы, которые нам может подарить газгольдер не столь очевидны. В большей части все они связаны так или иначе с возрастающей финансовой нагрузкой на домовладение:

Минусы

Цена – финансовые затраты на полный комплекс услуг подключения газгольдера, что называется “под ключ”, обойдется владельцу начиная от 3 500 $. Дополнительно придется покупать регулировочные клапана, газоанализаторы и прочие приборы учета. Обеспечение подъезда газовоза, чтобы доставка газа и заправка газгольдера осуществлялась беспрепятственно. Прибавьте сюда еще ежегодное обслуживание;

Повышенная ответственность – газ находящийся в резервуаре является взрывоопасным веществом. Следует помнить о мерах безопасности и по возможности закапывать газгольдер в землю с максимальным удалением от жилых построек. Минимальным расстоянием считается 10 метров, глубина как правило, соответствует нижнему уровню промерзания грунта. Как мы писали выше, ограничивайтесь заполнением резервуара хранения не более 85%.от объема. Помните, газ вещество способное расширяться, особенно в летний период.

Регламентная проверка – газгольдер требует регулярного сервисного обслуживания. С учетом паспортных данных резервуаров,  согласно действующим правилам и стандартам к обслуживанию допускаются только специально подготовленные лица, прошедшие аттестацию. Необходимо постоянно отслеживать всю систему на предмет утечки газа. Следить за количеством его в резервуаре, чтобы не попасть в ситуацию пустого бака с последующей остановкой системы отопления. Помощником в решении многих задач может стать телеметрический модуль. Как вы догадываетесь это удовольствие не бесплатное,но установка отслеживает и передает информацию о состоянии оборудования по сети интернет или сотовой связи;

конденсатные образования – внутри газгольдера происходит испарение, частицы выпадают на стенки в виде конденсата, процесс разрушает оборудование и может постепенно вывести из строя резервуар.

Автономная газификация и газоснабжение частного дома – смотрим видео:

Достоинства и недостатки

Специалисты и потребители отмечают ряд «плюсов» и «минусов» приобретения и использования автономных вертикальных газгольдеров.

Главными достоинствами газгольдеров вертикального типа считаются следующие:

1. В отличие от горизонтальных, они позволяют сэкономить место на участке – как минимум в 3 раза.
2. Они (как и горизонтальные, работающие на пропан-бутановой смеси) являются высокоэкологичными – отсутствуют отходы сгорания, запахи, угроза заражения почвы.
3. Возможность использовать объем газа в заполненном резервуаре в течение длительного времени – не прибегая к покупке и/или дополнительной заправке нескольких «классических» баллонов красного цвета со сжиженным газом объемом 50 литров.
4. Владелец дома может самостоятельно регулировать объем потребляемого газа.
5. Менее жесткие, чем для горизонтальных наземных газгольдеров, требования к установке. Так, в соответствии с требованиями СНиП РФ, подземные вертикальные емкости должны находиться на расстоянии 10 м от помещений жилых, 5 м – от гаража, 2 м – от забора, 15 м – от водоемов, колодцев, от линии электропередач – на дистанции в 1,5 раза больше высоты столба/опоры.

Среди основных недостатков отмечают:

1. Высокую стоимость самого газгольдера с аппаратурой и затрат на подвоз-заправку газа (несмотря на его относительно низкую цену) – главный критерий, на который ориентируются владельцы загородных домов.
2. Увеличение стоимости установки вертикальных газгольдеров связана также с их высотой (около 3-х метров), что требует вырыть более глубокую яму/котлован (как минимум, 4 метра) – нередко для этого необходимо применение спецтехники (экскаваторов).
3. Возможная коррозия металла, используемого для изготовления стенок резервуара – зависит от его толщины, срока использования и природных явлений (наличие талых вод, вечной мерзлоты и прочее).
4. Недостаточная, по сравнению с горизонтальным, поверхность испарения газа.
5. Емкости для газа европейских производителей предназначены для стран с относительно мягким климатом, в то время как в большинстве регионов России долгое время стоят сильные морозы, в результате газопроводы могут прийти в негодность спустя короткий промежуток времени.

Наземные газгольдеры

По своим характеристикам такие резервуары являются оптимальным вариантом обустройства для дачи или загородного дома источника топлива с возможностью всесезонного обеспечения работы бойлеров и котлов. Расположение в удобной точке участка позволяет без проблем подключить устройство к домашним коммуникациям.

Что представляет собой наземный газгольдер

Подобная емкость изготавливается с соблюдением ряда технологических норм:

• нанесение специальных покрытий и максимальная защита конструкции в процессе хранения газообразных веществ;
• антикоррозийные добавки в составе стальных низкоуглеродистых сплавов, которые являются материалом для корпуса;
• наружный газгольдер имеет специальные устройства, позволяющие осуществлять контроль за уровнем наполнения;
• многие производители обеспечивают свою продукцию средствами автоматики для удобного режима управления газопотребляющим оборудованием.

Тщательный расчет использования сезонного объема поможет определиться с выбором оптимального варианта.

Обычно для бытовых нужд устанавливаются модификации с диапазоном вместимости 100-5000 литров. При нерегулярном потреблении вполне достаточно газгольдера в 500 л. А вот полноценное отопление среднего по площади коттеджа потребует от 3000 до 5000 литров. На практике за единицу расчета дома до 200 м2 берется следующая величина – на 1 кв. м 20 литров, что за сезон составляет около 4000 л.

Подобная конструкция сможет сохранить обширный спектр воздушных и газообразных смесей. При необходимости это и сжиженный газ, и испарения нефти. Для бытовых нужд стандартным вариантом считается смесь бутана с пропаном. Обычно заправку делают из расчета годового пользования методом нагнетания в емкость через шланг с насосом.

Разновидности конструкций

Практически любой уличный газгольдер относится к одному из двух типов с учетом способа содержания топлива:

• хранилища переменного объема обладает свойством изменения вместимости внутреннего резервуара благодаря наличию водяных мембранных сосудов с контрольным колоколом, поднимающимся при увеличении содержания газа;
• постоянный объем присущ стандартным бытовым газгольдерам с параметрами давления 1,8 МПа.

Различия существуют и в конструкциях в зависимости от особенностей конфигурации и места установки. Наземные модели обычно относятся к горизонтальному или вертикальному варианту. Передвижные емкости применяются на отдаленных строительных площадках и на промышленных объектах.

Преимущества и недостатки

С испарением бутана в зимнее время справится высокая горловина испарителя или повышенное содержание в смеси малочувствительного к скачкам температуры пропана.

Правильно выбранный качественный наземный вариант емкости полностью обеспечит дом горячим водоснабжением и теплом. Таким способом легко справиться с проблемой невозможности подключения к центральным магистралям газа.

Газгольдер зачем нужен?

В целях экономии своих расходов и получения большей прибыли, застройщики не охотно протягивают магистрали к новостройкам. Владелец частного дома, может задуматься в таком случае об автономной газификации своего жилья. Если магистраль значительно удалена, альтернативным решением становится газгольдер. Зачем это нужно? По трем причинам: удобство, экономичность и экология. Конечно, отапливать дом можно углем, мазутом, дизельным топливом или даже дровами.

Если из перечисленного есть варианты сравнимые по стоимости, то точно не экологические. Что касается экономики, то если учесть, что цена килограмма сжиженного газа на момент 2017 года составляет около 30 рублей ( в среднем =0,5 доллара). Восьми месячный отопительный сезон для дома площадью в 150 метров кв.  потребует от 3000 до 4000 килограмм.

Таким образом,  суммарные финансовые затраты на отопление, подогрева воды до горячего состояния и приготовления пищи, приближаются к 90 -120 тысячам рублей в год. Или 7 – 10 тысяч рублей в месяц, за полную энергетическую независимость. Впрочем, оговоримся, что фактическая сумма затрат зависит от материалов постройки дома, примененных утеплителей и площади.

Рейтинг производителей газгольдеров

Сегодня на рынке буквально несколько компаний, успешно зарекомендовавших себя. Остальные – чаще всего фирмы-однодневки, предлагающие тот же товар, только со своей маркой. Иногда у таких «специалистов», кроме сайта, нет ничего.

Особенности выбора моделей:

1. Импортные газгольдеры создаются из более тонких стальных листов, в отличие от отечественных. Однако зарубежные модели покрываются улучшенным антикоррозийным покрытием.
2. Некоторые газгольдеры зарубежных моделей не подходят для заправки отечественным газом из-за разницы заправочных узлов.
3. Все модели газгольдеров, устанавливающихся на территории России, должны иметь сертификат соответствия.
4. «Слабое место» российских газгольдеров – манометры. Они выполнены без использования предохранительных клапанов, нет защиты от переполнения. Клапаны и фланцы необходимо регулярно подтягивать.
5. Срок службы конденсатосборники отечественных производителей газгольдеров − 15 лет, в отличие 50-ти лет у выполненных из полимерных материалов в иностранных образцах.

Предлагаем рейтинг проверенных фирм производителей.

«Дельтагаз»

Чешская компания Deltagaz – лидер по продажам оборудования для автономных котельных в Европе. Производитель имеет собственное конструкторское бюро, что позволяет внедрять новые инженерные решения, в зависимости от потребностей рынка.

Проверка сварных элементов в компании проходит методом высокого давления в 22 барреля. Толщина стенок разных элементов варьируется от 5 до 11 мм. А предельные отклонения находятся в рамках стандарта DIN 28005.

«Кадатек»

Компания «взяла» свою нишу на рынке благодаря монтажу газгольдеров с увеличенной горловиной. Конструкция обладает высокой прочностью, ширина листа − без малого 6 мм.

Перед покрытием слоем эпоксидной смолы газгольдеры в обязательном порядке обрабатываются пескоструйным методом. Изделия привлекают соотношением «цена−качество».

VPS

Эта чешская марка известна на рынке автономных систем газификации с 2005 года. Имеет хорошие показатели защиты от коррозии, благодаря высокому качеству стали и защитных покрытий.

Поставляется с качественной немецкой фурнитурой. Глубина «посадки» резервуара позволяет устанавливать на глубину до 80 см. При правильной установке срок службы – более 50 лет. «Чемет»

Эти польские газгольдеры, кроме прочих «приятностей»: стальной корпус, качество обработки стен, имеют электрохимическую антикоррозийную защиту.

«Сити-газ»

Производитель из Болгарии. Отличное решение для разных строений – от небольших дачных до загородных.

Один из немногих поставщиков, который выпускает небольшие объёмы ёмкостей − от 2700 л. Стенки выполнены из высокопрочных полимеров, что обеспечивает хорошую защиту от коррозии.

Российские газгольдеры РП и РПГ

Одно из неоспоримых достоинств отечественного производителя – низкие цены. Однако качество продукции отечественного производства оставляет желать лучшего. Практически все производители используют сталь 09Г2С, которая не обладает стойкими антикоррозийными свойствами. Чтобы замедлить коррозию такого газгольдера, обязательно проводить мероприятия по электрохимической защите. А это дополнительный расход электричества. Так что потенциальная экономичность таких газгольдеров в итоге обернётся лишними тратами.

Установка оборудования: нормы и правила

Устанавливать резервуар для газа нужно, ориентируясь на определенные нормы и правила. Так, емкость поземного типа должна находиться на расстоянии от жилого дома (не менее 10-12 м, по СНиП – не менее 10 м) и обязательно – в устойчивом грунте. Также нельзя допустить, чтобы рядом с газгольдером находились какие-либо инженерные коммуникации.

Наземные газгольдеры должны монтироваться в тени на расстоянии около 2-3 м от границы территории и не менее 20 м от самого дома (согласно СНиП). Деревья должны находиться не ближе чем 10 м. Также недалеко от оборудования должен располагаться колодец с водой (не более 15 м)

Важно понимать, что в зимний период надземный газгольдер в России из-за суровых климатических условий работать не будет, и нужно покупать и устанавливать специальный испаритель

При соблюдении всех правил монтажа газгольдеры не несут никакой опасности для жителей дома и пользователей оборудования. Газ внутри хранится без доступа воздуха, а в случае разгерметизации баллона все равно не случится никакого взрыва – газ просто уйдет в атмосферу и рассеется. Кстати, одна из мер безопасности – расположение резервуара на улице, а не в помещении. Это необходимо на случай, если все-таки произойдет утечка топлива. В помещении может произойти накопление газа. А чтобы не было избыточного давления, газгольдер оснащается специальным предохранительным клапаном, который при необходимости просто сбросит избыточное давление (например, в случае нагрева газа).

Что же такое вертикальный газгольдер

Если в двух словах – это тот же горизонтальный газгольдер только, соответственно, перевёрнутый вертикально. Ножки у него приделаны снизу, а вся арматура, вся редукционная группа находится сверху.

Для чего это было придумано и сделано? Используется этот газгольдер в том случае, если у вас ограниченное пространство на участке. Чтобы закопать горизонтальный газгольдер, вам на участке требуется минимум 3-4 метра длины и 2,5 метра ширины. Место небольшое, но тем не менее оно необходимо для того, чтобы закопать горизонтальный газгольдер под землю.

В случае с вертикальным газгольдером вам требуется примерно 1,5 метра в диаметре яма, куда опускается газгольдер вертикальный. Дальше он закапывается, и вы им пользуетесь и эксплуатируйте. Единственный минус в том, что вся эта длина  должна быть у вас закопана вглубь под землю. Если под горизонтальный газгольдер копается яма на 2 метра, то под вертикальный газгольдер эта яма должна быть уже минимум 3-4 метра в глубину. Это нужно учитывать при высоких грунтовых водах, и  если у вас есть еще какие-то проблемы именно глубоко под землей.

Главные составляющие проекта газификации

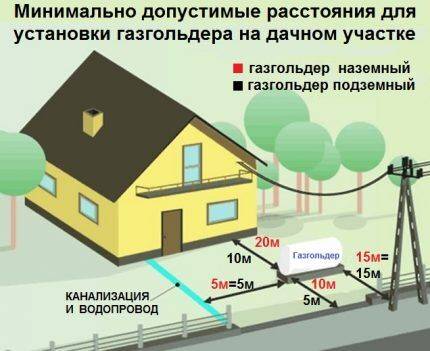

Не любое место на участке подходит для установки резервуара с пропан-бутаном. Чтобы все условия были соблюдены, он должен иметь соответствующие размеры. Главное, к резервуару нужен свободный подъезд, иначе становится невозможной его заправка и обслуживание.

При выборе места под газгольдер следует учесть, что автозаправщик имеет шланг длиной не более 24 м. В соответствии со СНИПом от периметра своего домовладения нужно отступить около 2,5 м, а если имеется источник водозабора, то нормой предусмотрено расстояние до него 5 м

Все коммуникации допустимо прокладывать только под землей. Сама емкость не должна находиться под проездом или другой дорогой.

Оптимальное расстояние от дороги до резервуара — 5 м. От построек хозяйственного предназначения на своем участке следует отступить минимум 8 м. До фундамента дома —10 м, а от дома соседа — 20 м. Табличка с заводскими данными должна находиться в поле зрения. Правила выбора места для расположения резервуара под газ приведены в статье, посвященной указанному вопросу.

Разрешатся, чтобы установленный резервуар возвышался над землей максимум на 0,6 м. Его обязательно нужно заземлить, а если на участке присутствуют статическое напряжение, необходимы меры по защите от электрохимической коррозии.

В плане автономная газификация состоит из резервуара, изготовленного и прошедшего все этапы испытаний в заводских условиях, регуляторов давления, защиты, газопровода. Защита представляет собой электроды из магния, находящейся на расстоянии около 0,35 м от емкости. Предназначение конденсатосборника — сбор жидкого бутана, который затем испаряется сам по себе.

Газопровод собирают из напорных полиэтиленовых труб. Прокладывают газопровод до ввода в дом, смонтированного из металлических труб и оснащенного запорным вентилем, и компенсатором сильфонного типа. Внутренний трубопровод укомплектовывают термозапорными клапанами.

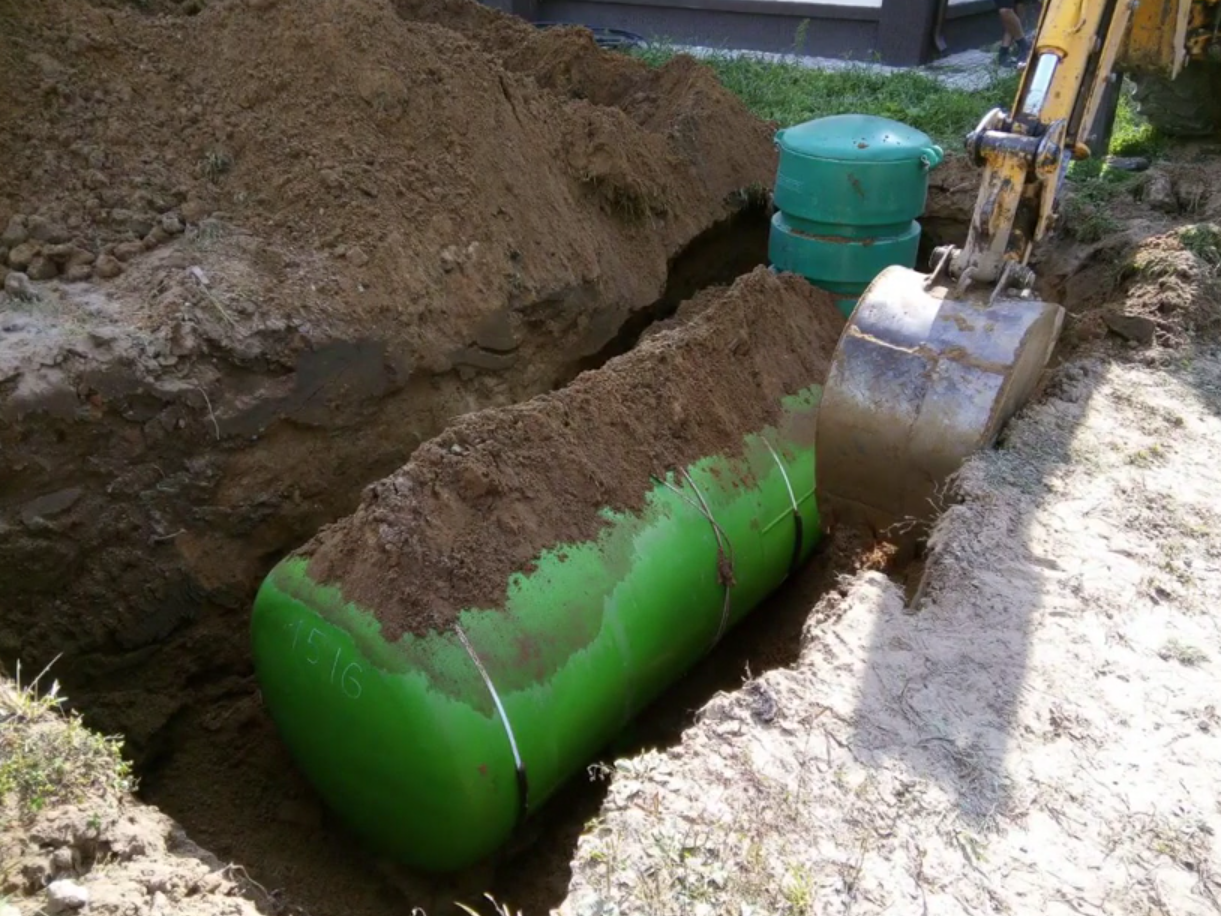

Для погружения газгольдера подготавливают приямок, на дне которого устраивают подушку из песка и гравия. Далее, заливают монолитное основание высотой не менее 160 мм. Без этого агрегат могут выдавить из приямка грунтовые воды. Иногда резервуар сразу закрепляют на готовой железобетонной плите, а затем все вместе опускают в приямок.

После крепления резервуара покрывают специальной смазкой, предохраняющей металл от коррозии. Следующий этап — устройство анодно-катодной защиты. После этого укладывают газопровод, засыпают его и приямок грунтом.

Выводы и полезное видео по теме

Видео #1. О технологии монтажа газгольдера:

Видео #2. О мобильных газгольдерах:

Покупке и установке любого газгольдера должны предшествовать расчеты его объема, времени окупаемости агрегата. Результаты расчетов нужно сравнить с альтернативными видами отопления и только потом принимать решение.
