Для поставки природного газа с использованием трубопровода применяется специальное сооружение – газопровод.

Газоснабжение – это доставка и распределение наиболее доступного вида топлива – газа, которые могут быть как централизованными, так и автономными.

Особенности и необходимость системы газоснабжения

Наличие системы газоснабжения – это неотъемлемое условие функционирования всех современных объектов (как жилого, так и коммерческого назначения). Благодаря газоснабжению удается без особых затрат создать комфортные условия для пребывания людей – в общественных, промышленных и технических зданиях.

Существует две разновидности газопроводов  – магистральный и распределительный. Первый тип предназначен для поставки газа на значительные расстояния. Уровень давления в трубопроводе поддерживается благодаря установленным через равные интервалы компрессорным станциям. Давление снижается до уровня, подходящего для обеспечения потребителей, на последнем пункте газопровода.

Распределительные используются для доставки газа потребителю от распределительных станций.

Наши услуги

Проектирование систем газоснабжения – это сложная задача, решение которой во многом основывается на местонахождении объекта. Разрабатываем проекты для объектов в г. Москве, Московской области и для регионов России.

В нашей компании Вы можете заказать проект:

• наружного газопровода (межцехового, уличного, дворового, квартального);
• внутреннего газопровода (построенного внутри здания);
• других видов газопроводов, в том числе вводного, импульсного, распределительного, сбросного и т.д.

Процесс проектирования газопровода

Проектирование систем автономного газоснабжения – необходимое условие для качественного строительства эффективной системы газоснабжения. Благодаря проекту газификации объекта можно определить расположение вентиляционного оборудования, дымоходов, трубопроводов. На этапе проектирования также определяется тип используемого оборудования.

Неточность в расчетах может привести к возникновению проблем с функционированием системы газоснабжения, поэтому к проектированию в нашей компании допускаются только опытные специалисты.

Независимо от уровня давления и назначения газопровода он прокладывается, как правило, под землей.

В зависимости от уровня давления различают сети:

• низкого;
• среднего;
• высокого;
• сверхвысокого давления.

В некоторых случаях допустима прокладка газопроводов над землей (преимущественно внутри жилых кварталов, а также на территории коммунальных и промышленных предприятий).

Учитываемые при проектировании газопровода факторы

На условия эксплуатации газопровода влияет множество факторов, каждый из которых обязательно учитывается нашими специалистами при разработке проекта.

Наиболее значимыми из них считаются:

• предполагаемый объем используемого газа;
• тип грунта;
• отдаленность объекта, к которому подводится газ, от магистрального газопровода;
• тип газового оборудования;
• положение трубопроводов, шахт вентиляции, дымоходов;
• особенности трассы для организации газопровода.

Проект разрабатывается в соответствии с условиями эксплуатации и в обязательном порядке согласуются с собственником коммуникаций и организациями, отвечающими за ТУ газоснабжения.

Документы

Для проведения проектировочных работ необходимы следующие документы:

• топографическая съемка местности (масштаб 1:500);
• технические условия на газификацию;
• задание на проектирование.

Стоимость проекта газоснабжения

Проект по газоснабжению поселков, промышленных и коммерческих предприятий рассчитывается индивидуально и зависит от сложности и объема работ. На жилой дом стоимость проекта обычно составляет от 25-30 тыс. руб.

Проектирование и строительство систем газоснабжения – одно из основных направлений нашей работы.

Мы гарантируем качественное выполнение всех этапов газификации объектов.

Звоните! +7 (903) 541-07-34

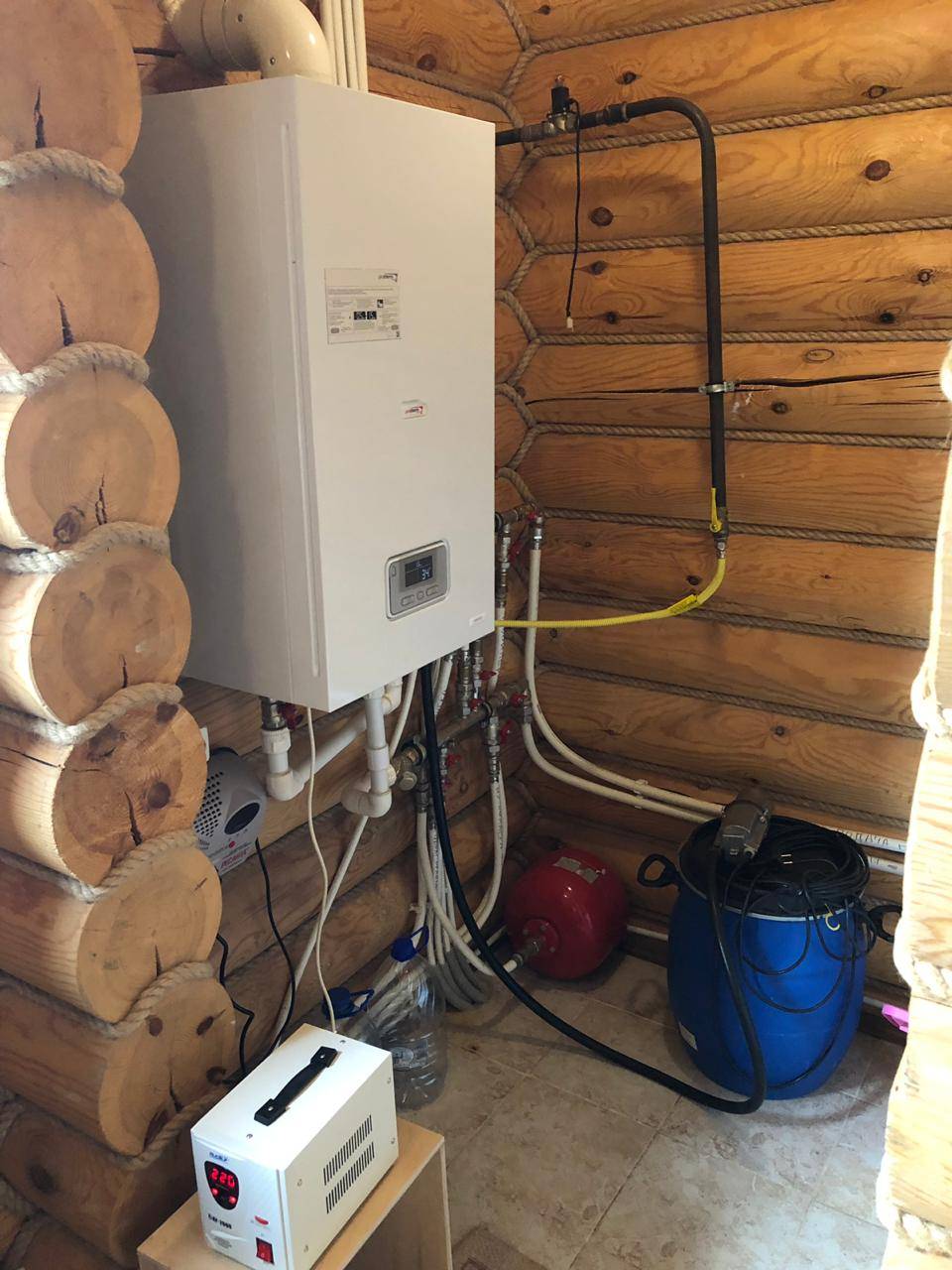

Требования к газифицируемому помещению

При разработке проекта автономной газификации неукоснительно соблюдаются нормативные регламенты. Эксперты скрупулезно проверяют каждый пункт представленной проектно-сметной документации.

Исходя из условий строительства частотного дома, способов прокладки трубопровода, по которому будет поступать газ в жилище, типа подключаемого оборудования определяются требования к газовым сетям. При несоблюдении хотя бы одно из пунктов требований и правил, проектные документы возвращаются на доработку. Сотрудники технического отдела газовых служб тщательно проверяют документацию.

Для жилых частных строений разработаны следующие правила:

• в стенах одного жилого помещения допускается  установка двух котлов (основного и резервного);
• как правило газовое оборудование размещают в отдельном специально выделенном техническом помещении (бойлерной), находящейся на первом этаже здания;

• устанавливаемые газовые приборы для обеспечения ГВС, отопления и приготовления пищи, а также газовые счетчики должны иметь паспорт или другой документ завода изготовителя;
• домашняя техника, котлы  подсоединяются при помощи гибкого или обычного трубопровода  из нержавеющей стали или  других разрешенных материалов, обеспечивающих безопасную подачу природного  топлива. Рекомендованная максимальная длина шлангов – 1,5 м ;
• на объектах с установленным газовым оборудованием планируется установка узла учета газа (это газовый счетчик, датчики для измерения давления, температурные датчики и др.);
• краны, перекрывающие подачу голубого топлива к устройству изолируются от гибкого трубопровода особой диэлектрической вставкой.

Если около газовых котлов, плит задействованы материалы, имеющие высокий класс горючести, то они должны быть облицованы негорючей теплоизоляцией; в бойлерной должны быть предусмотрены распашные окна, быстрооткрывающиеся в случае возникновения аварийной ситуации.

Определены минимальные размеры кухонного помещения, где находится  газовая плита: потолок должен быть высотой не менее 2,2 м, окна должны легко открываться, необходимо оставить небольшое пространство от нижней части двери к полу для сквозного воздухообмена. В настоящее время принято в обязательном порядке в помещении для подачи газа размещать специальное устройство для определения утечки газа типа «газ-контроль».

Если в кухне устанавливается газовая плита, то объем помещения должен быть:

• с 2-мя конфорками – не менее 8 куб. метров;
• 3 – 12;
• 4 – 15.

Должно быть заложено не менее одного метра расстояние между газовой плитой и противоположной стеной.

Документы для подключения газа в частный дом. Необходимые документы для газификации по новому закону

Постановление Правительства РФ № 1314 «Об утверждении Правил подключения (технологического присоединения) объектов капитального строительства к сетям газораспределения, а также об изменении и признании утратившими силу некоторых актов Правительства Российской Федерации» (ссылка на скачивание) регламентирует порядок технологического присоединения (подключения) и утверждает размер платы за подключение газового оборудования. В соответствии с Постановлением № 1314 были разработаны и утверждены Методические указания, по которым производится расчет платы за подключение к газовым сетям. К примеру, для потребителей с почасовым расходом газа от 5 м3 до 15 м3 и расположенных на расстоянии до 200 метров до газовой магистрали, стоимость подключения составляет от 20 000 до 50 000 рублей.

В 2001 году был утвержден план газификации регионов России, который осуществляют власти субъектов РФ совместно с компанией «Газпром», которая берет на себя расходы, связанные с проведением газопроводов до населенных пунктов. В свою очередь, региональные власти должны прокладывать уличные газовые сети с одновременной подготовкой к приему газа конечных потребителей.

газификации» src=»/pictures/images/1(39).jpg» style=»margin-left: 120px; margin-right: 120px; width: 599px; height: 399px;» title=»План газификации» />

Обратите внимание

Новый закон о газификации утвердил подключение газа по новым правилам. В основе нормативных документов и положений о подключении газа лежит Федеральный закон о газификации. В нем содержатся все основные правовые, экономические и организационные положения.

Помимо этого, ФЗ о газификации регламентирует взаимоотношения между поставщиками и потребителями газа, которые подробно изложены в «Положении об утверждении правил поставки газа».

В нем описываются основные принципы газификации частных домов, дачных кооперативов и предприятий, а так же расчет стоимости подключения и порядок оплаты за услуги газоснабжения.

Подключение газа по новым правилам

Раньше для подключения газа к частному (загородному) дому жителям приходилось ждать годами. В новых правилах четко прописаны сроки подключения. Газораспределительная компания обязана выдать технические условия в течение 14 дней, а сам трубопровод должен быть проложен в течение 2 лет.

Значительно уменьшилась и стоимость самого подключения. Если раньше подключение газа к частному дому обходилось в сумму 100 000 до 700 000 рублей, то теперь – от 20 000 до 50 000 рублей, при условии, что расстояние от дома до газовой магистрали не превышает 200 метров.

В том случае, если расстояние до газораспределительного пункта больше, то жителям поселка (дачного кооператива) можно посоветовать создать общественную организацию, которая будет добиваться подведения газовой магистрали к домам за счет бюджета.

Кроме того, в новых правилах детально прописан порядок подключения, что исключает возможность разночтений (имевших место ранее).

Заявление на подключение газа образец

Что делать, если центральный газопровод отсутствует?

В таком случае у владельцев дома есть два выхода. Во-первых, можно провести газопровод на улицу вместе с соседями

Но здесь важно учитывать, что необходимо, чтобы соседи были готовы потратить значительные деньги на прокладку газопровода. Следовательно, они также должны быть в этом заинтересованы

Второй способ – это ждать, когда газопровод будет проведён государством. К сожалению, это может занять слишком много времени.

Есть также третий вариант – автономное газоснабжение частного дома. Но в этом случае, необходимо сразу понимать, что это затратная по времени и стоимости процедура. К плюсам автономного газоснабжения можно отнести независимость от неполадок на магистральных газопроводах и вообще их наличия, а также меньшее количество бюрократической волокиты. Проектирование автономной системы требует выезда инженера проектировщика на объект, во время которого он знакомится со всеми параметрами участка, а также определяет необходимое оборудование.

Таким образом, процесс проектирования газоснабжения частного дома довольно длительный и сложный, как с технической, так и административной стороны. Но если ознакомиться со всеми требованиями и необходимыми этапами еще до начала работ, создание проекта станет структурированным и понятным. Также дополнительно знания о процедуре получения документов и нормативных требованиях к проектированию позволят владельцу дома контролировать ситуацию и быть уверенным в корректности выполняемых действий.

Как выбрать исполнителя проекта

Самостоятельно выполнить проект газификации при всем желании невозможно. И сэкономить на его разработке тоже. Это обязательный документ, который разрабатывается с учетом множества требований. Они указаны в специальной технической литературе, справочниках и сводах правил, а так же в государственных стандартах. Все эти требования известны профессионалам-проектировщикам, которые и должны заниматься проектированием.

Причем это должны быть сотрудники особых проектных отделов, а не просто специалисты, предлагающие свои услуги. Как правило, в своем городе можно найти сразу несколько организаций, занимающихся выполнением проектов газификации жилья. Чаще всего заслуживающие доверия организации являются членами СРО. Эта аббревиатура означает «Саморегулируемые организации».

Все организации, входящие в СРО, получают свидетельство, которое обязательно нужно изучить при выборе компании-проектировщика (+)

Заказчику лучше всего иметь дело именно с такими компаниями. В этом случае он может быть уверен в том, что работа будет выполнена качественно, грамотно и точно в срок. Ведь в противном случае организации грозят серьезные неприятности, связанные с проблемами с репутацией и финансовыми потерями. Компании, не входящие в СРО, ограничены в выборе клиентов. Они не могут рассчитывать на серьезные заказы и не могут принимать участие в тендерах.

Для вступления в СРО организация должна точно соответствовать определенным требованиям. В их штате должно находиться на постоянной основе не менее двух профессиональных инженеров-проектировщиков. Каждый три года они обязаны проходить проверку, подтверждая тем самым свою квалификацию и знания. Проверку проводит специальная комиссия, по ее результатам специалистам выдаются или же не выдаются аттестаты.

Кроме того, разрабатывать проект может только организация, имеющая лицензию на ведение этого вида деятельности. Этот момент обязательно нужно уточнить перед тем, как заключать договор на выполнение проекта газификации

Так же при его заключении важно уточнить, что исполнитель берет на себя обязанности по согласованию и утверждению документов, выездам на замеры и посещение газовых служб. Такой пункт в договоре дает возможность заказчику принимать минимальное участие в процессе проектирования

Проектирование систем газоснабжения: снип

В СНиП нормируются:

• параметры газа для различных объектов (температура, примеси, компоненты и т. д.);
• нормы давления газа в трубопроводах для объектов различного назначения;
• расчетный и гидравлический расход газа для жилых домов, предприятий и учреждений различной направленности.

Требования к обустройству наружных газопроводов – надземных, наземных, подземных – описаны в пункте 4 правил; нормы, касающиеся газорегуляторных пунктов и установок (ГРП, ГРУ), – в пункте 5, а указания по внутреннему устройству газоснабжения можно найти в пункте 6 СНиП.

Этапы проектирования системы газоснабжения

Проектирование газопровода обязательно проводится с учетом всех пунтков и подпунктов СНиП. Процесс подготовки документации осуществляется в несколько этапов:

1. Предварительная оценка и изучение объекта, особенностей его конструктивных и архитектурных решений, подсчет лимитов потребления и расхода газа в год и пр.
2. Написание проекта внутреннего устройства системы газоснабжения с учетом параметров давления в трубопроводе в зависимости от характеристик и назначения помещения.
3. Подготовка и написание проекта наружного газоснабжения объекта.
4. Проектирование систем ГРП, ГРУ.
5. Подготовка раздела по очистке газораспределительной системы.
6. Окончательное оформление документации, согласование с заказчиком.

Проектирование систем газоснабжения жилых домов

Система, снабжающая газом жилые здания, состоит из таких элементов:

• ввод;
• подвальный газопровод;
• общие стояки;
• квартирные разводки;
• газовые приборы.

Следует отметить, что величина давления транспортируемого по газопроводу газа в жилых домах должны иметь значение не выше 0,003 Мпа. По этому параметру системы таких объектов относят к газопроводам низкого давления.

Расчет потребления газа в жилых домах проводится согласно СНиП № 2.04.08-87:

• если в квартире имеется газовая плита и централизованное горячее водоснабжение, а ресурс газоснабжения природный газ или сжиженный углеводородный газ (СУГ), то норма потребления газа на 1 человека в год составляет 2800 МДж (в первом случае) и 2540 МДж (во втором случае);
• если в квартире есть газовая плита и газовый водонагреватель, но горячее водоснабжение отсутствует, эта норма составит 8000 МДж и 7300 МДж, соответственно, при газоснабжении природным газом и СУГ;
• если в квартире присутствует только газовая плита, а газового водонагревателя и горячего водоснабжения нет, нормы равны 4600 МДж и 4240 МДж.

 Проектирование систем газоснабжения промышленных объектов

Система газоснабжения промышленного предприятия – довольно сложна и связана со спецификой и предназначением конкретного объекта, поэтому при составлении проекта специалисту приходится быть особенно аккуратным и внимательным.

Промышленная система газоснабжения имеет такие составляющие:

• ввод на территорию объекта;
• межцеховые газопроводы;
• внутрицеховые газопроводы;
• ГРП, ГРУ;
• пункты по измерению расхода газа (ПИРГ);
• обвязочные газопроводы установок, работающих на газу.

Принцип работы системы газопровода на промышленных объектах таков: от городской распределительной сети газ поступает на территорию предприятия через ввод. Здесь должно быть установлено главное отключающее устройство (ГОУ) предприятия. Обслуживается ГОУ городскими службами, поэтому целесообразно устанавливать его вне территории промышленного объекта.

В большинстве случаев система газоснабжения для промпредприятий проектируется тупиковой, разветвленной, с 1 вводом. Исключение могут составить крупные объекты, где перерыв в газоснабжении не допускается. Так, например, гидро- и теплоэлектростанции имеют газоснабжение в виде кольцевых сетей с одним или более вводов.

Кроме того, специалист-проектировщик должен учесть какое давление газа присутствует в городской газораспределительной системе, рассчитать нужное давление ресурса перед поступлением его в газовые горелки, принять во внимание территориальное размещение цехов, использующих газ и т. д

Требования к автономной газификации частного дома

Автономные системы газоснабжения жилых домов действуют без подключения к центральным сетям. При отсутствии газопровода разрешается эксплуатация баллонных установок, но возможности в таком случае ограничиваются лишь использованием для приготовления пищи. Для полного обеспечения домовладения устанавливают газгольдеры и разрабатывают проект, при котором обеспечиваются все нужды, в том числе газоснабжение хозяйственных строений: гаражей, теплиц, мастерских.

Организация газоснабжения с размещением баллонов

Такой способ не рекомендовано использовать при наличии погребов и подвалов, чтоб предотвратить проникновение газа в эти помещения, однако это допускается при уплотнении входов и заделывании щелей. Внутри жилого помещения может располагаться один баллон, укрепленный хомутами, емкостью не более 50 литров и двухгорелочная плита. Минимальное расстояние от печи, отопительных приборов и плиты – 1 метр.

Возможен вариант наличия двух баллонов по 27 литров, один из которых резервный и четырехгорелочная плита. Баллоны при этом должны быть расположены снаружи здания в несгораемом металлическом шкафу, закрепленном у стены с помощью металлических скоб и имеющего основание не менее 10 см. Необходимые промежутки от оконных проемов 1 этажа 0,5 метра и 3 метра от входов в подвальные помещения.

Установка газгольдера

Автономная система газификации удовлетворяет потребности в отоплении, водонагреве, приготовлении пищи, для этого на участке размещается газгольдер – подземный заправляемый резервуар и котельная в сухом помещении или отдельном строении.

Согласно требованиям ГОСТ газгольдер изготавливается из стали, для него обязательна электрохимическая защита, однако в продаже встречаются модели, не соответствующие этому стандарту. Площадь котельной при размещении одного котла 4м². Ограждающие стены должны быть огнестойкими, а отделка выполняется из негорючих материалов. Вентиляция должна быть троекратной, проектируются окно и дверной проем от 0,8 метра. Необходимо подведение водоснабжения и канализации для функционирования отопительной системы, а так же отдельный автомат на линию электросети.

Зачем требуются технические условия на газ?

ТµÃÂýøÃÂõÃÂúøõ ÃÂÃÂûþòøÃÂàýð ÿþôúûÃÂÃÂõýøõ ú óð÷ð ÃÂð÷ÃÂðñðÃÂÃÂòðÃÂÃÂÃÂàôûàúðöôþóþ ÷ôðýøàò øýôøòøôÃÂðûÃÂýþü ÿþÃÂÃÂôúõ. ÃÂýø ÃÂðÃÂÃÂÃÂøÃÂÃÂòðÃÂÃÂÃÂÃÂ, ò ÿõÃÂòÃÂàþÃÂõÃÂõôÃÂ, ôûàñõ÷þÿðÃÂýþóþ ÿþûÃÂ÷þòðýøàðñþýõýÃÂþü óð÷þòÃÂüø ÃÂõÃÂÃÂüø. ÃÂþÃÂÃÂþüÃÂ, ò ôþúÃÂüõýÃÂõ ÃÂþôõÃÂöðÃÂÃÂàýÃÂöýÃÂõ ÃÂÃÂûþòøÃÂ, ÃÂÃÂõñþòðýøàú úþýÃÂÃÂÃÂÃÂúÃÂøø óð÷þòþóþ ÃÂÃÂÃÂñþÿÃÂþòþôð ø õóþ üþýÃÂðöýÃÂàÃÂðÃÂÃÂõù, ú ÃÂøüøÃÂõÃÂúþüàÃÂþÃÂÃÂðòàÃÂþÿûøòð ø õóþ ÃÂõÃÂýøÃÂõÃÂúøü ÿðÃÂðüõÃÂÃÂðü, ÿþ þóÃÂðýøÃÂõýøàòûøÃÂýøàýð þúÃÂÃÂöðÃÂÃÂÃÂàÃÂÃÂõôÃÂ. àÃÂòÃÂ÷ø àÃÂõü, ÃÂÃÂþ ÿþÃÂÃÂõñøÃÂõûÃÂü ýõþñÃÂþôøü óð÷ ôûàÃÂð÷ûøÃÂýÃÂàÃÂõûõù (ÃÂÃÂÃÂðýþòúð óð÷þòþóþ úþÃÂûð ôûàþÃÂþÿûõýøàôþüð, ôþÿþûýøÃÂõûÃÂýþóþ ÿþôþóÃÂõòð ÿþûþò ø óþÃÂÃÂÃÂõóþ òþôþÃÂýðñöõýøÃÂ, ôûàúÃÂÃÂþýýþù ÿûøÃÂàøûø òÃÂõ òüõÃÂÃÂõ), âã ñÃÂôÃÂàøüõÃÂàÃÂð÷ûøÃÂøÃÂ.

Этапы подключения дома к газу

Подключение газа проходит в несколько этапов. Стоимость всех проведенных работ зависит от сложности объекта. С учётом существующих правил, перед началом работ необходимо осуществить сбор всех требуемых документов. Для получения разрешения на газификацию потребуются паспортные данные и ИНН, разрешение на ввод объекта в эксплуатацию, заявление, где указано желание получить технические условия на подключение газа и документы, свидетельствующие о праве владения собственностью, а также подтверждающие факт создания объекта строительства,

После того как разрешение получено, вам потребуется проект газификации, который изготавливался с учётом тех или иных особенностей вашего жилья. Проектирование газоснабжения дома происходит следующим образом: для начала осуществляются все необходимые замеры, а также согласование мест расположений газового оборудования в помещениях и марок отопительных приборов. Когда проект подготовлен, можно рассчитать примерную стоимость всех работ.

Схема автономной газификации частного дома

После подготовки проекта газификации можно начинать согласование сроков проведения строительно-монтажных работ, которые зависят от сложности объекта и ваших нужд. Когда решение организационных вопросов завершено, можно начинать монтаж газопровода и всего прочего оборудования, необходимого для подключения газа. После выполнения монтажных работ и установки оборудования пора составлять исполнительно-техническую документацию.

Затем наступает очередь приёма готовых работ исполнительной комиссией, на что уходит порядка 15-30 дней. Прежде чем отправлять работы на приём, необходимо проверить всё установленное оборудование на предмет подключения к жилому строению. Если замечания со стороны проверяющей комиссии отсутствуют, вам выпишут квитанцию технического надзора.

После того, как комиссия проведет все необходимые мероприятия, техническая документация будет передана в соответствующие органы, где в течение трёх недель должны будут произвести пломбировку счетчика и заключение договора относительно поставки газа в ваш дом. Помимо этого, будет заключён ещё один договор – на обслуживание газопровода и газовых приборов внутри помещений.

После подключения оборудования и сбора всей документации, вы должны будете пройти инструктаж по технике безопасности. Данная процедура является обязательной, так как  неправильное проектирование газоснабжения жилых домов и несоответствующая эксплуатации газовых приборов могут вызвать различные неприятности.

Затем вам потребуется произвести оплату работ по врезке в магистральный газопровод, заниматься которыми должны специальные службы. Время выполнения необходимо обговаривать отдельно. Когда эта работа окончена, специалистами районной службы газа осуществляется открытие газового крана в целях совершения пробного пуска. Благодаря этим действия вы сможете выявить возможное наличие утечек в своем доме. Услуга платная, но экономить на ней не стоит, так как безопасность превыше этого.

Врезка дома в центральный газопровод

После этого происходит запуск установленного газового оборудования. Чтобы это сделать, вам потребуется обратиться в компанию, с которой был заключен договор сервисного обслуживания.

Что нужно знать для подключения газа к частному дому?

Важно понимать, что процесс подсоединения к газопроводу подразумевает не только наличие необходимого опыта, подключение ресурсов и специалистов, но и огромный пласт документооборота, услуг по оформлению и обязательному согласованию. Все работы должны вестись согласно нормам и законам РФ

Подключение к газопроводу выполняется в согласии с требованиями Постановления Правительства РФ от 30.12.2013 N 1314 и договора с филиалом АО «Мособлгаз». Помимо указанного подзаконного нормативно-правового акта существует множество требований специализированных технических регламентов, СНиП, СП, ГОСТ, требований заводов-изготовителей газового оборудования и т.д. Выбирая в качестве подрядчика, вы сможете избежать двоякой трактовки многих нормативов различными компаниями в свою пользу, так как мы несем ответственность в комплексе, за все этапы работы!
