Газовое отопление газгольдером – стоит ли? Обзор всех нюансов, достоинств и недостатков такого решения

Газгольдер зачем нужен?

В целях экономии своих расходов и получения большей прибыли, застройщики не охотно протягивают магистрали к новостройкам. Владелец частного дома, может задуматься в таком случае об автономной газификации своего жилья. Если магистраль значительно удалена, альтернативным решением становится газгольдер. Зачем это нужно? По трем причинам: удобство, экономичность и экология. Конечно, отапливать дом можно углем, мазутом, дизельным топливом или даже дровами.

Если из перечисленного есть варианты сравнимые по стоимости, то точно не экологические. Что касается экономики, то если учесть, что цена килограмма сжиженного газа на момент 2017 года составляет около 30 рублей ( в среднем =0,5 доллара). Восьми месячный отопительный сезон для дома площадью в 150 метров кв.  потребует от 3000 до 4000 килограмм.

Таким образом,  суммарные финансовые затраты на отопление, подогрева воды до горячего состояния и приготовления пищи, приближаются к 90 -120 тысячам рублей в год. Или 7 – 10 тысяч рублей в месяц, за полную энергетическую независимость. Впрочем, оговоримся, что фактическая сумма затрат зависит от материалов постройки дома, примененных утеплителей и площади.

Инструкции по заправке газгольдера: цены на топливо

Здесь несколько советов быть не может – заправку резервуара осуществляет обслуживающая компания и самостоятельно подобную процедуру выполнить невозможно. Исключением может стать мини газгольдер, который заправляется на АГЗС часто самостоятельно. Но для каждой из заправочных станций инструкции свои.

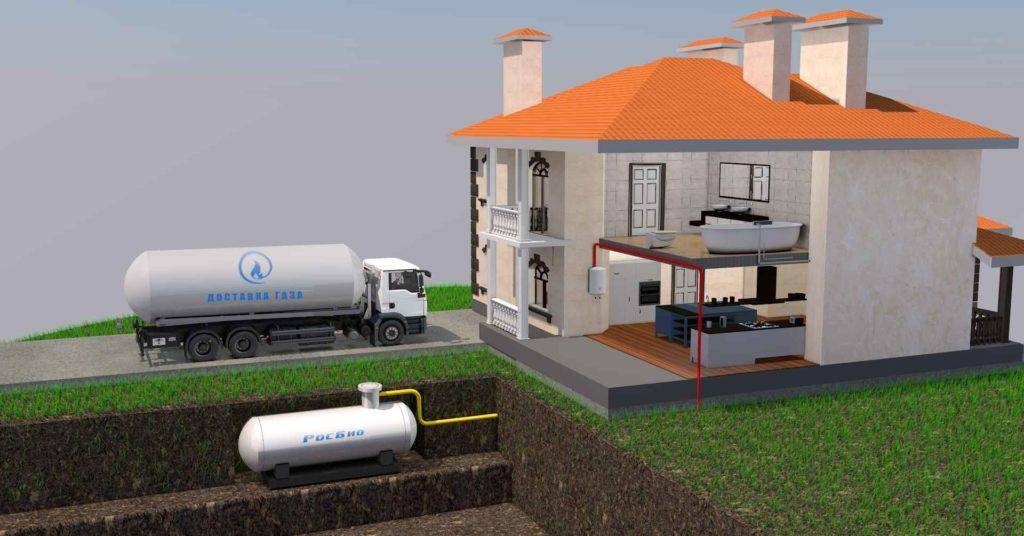

Так все выглядит после полной установки

Стоимость на голубое топливо может отличаться в зависимости от региона и времени года – летом газ дешевле. В среднем же стоимость сжиженного газа для газгольдера составит от 15 до 18 руб./л. Именно по этой причине многие стараются заполнить резервуар в марте-июне, чтобы получить максимальную выгоду и сэкономить средства. Так же стоимость заправки газгольдера будет зависеть и от обслуживающей фирмы – некоторые из них устанавливают завышенные тарифы.

Формулы расчета отопления газом

Конечно, владельцы загородных домов, желающие провести газ, интересуются, помимо всего прочего, и тем, во сколько будет обходиться эксплуатация таких сетей. При монтаже систем отопления этой разновидности средств обычно приходится тратить больше, чем при сборке большинства других. Но в последующем такие сети быстро окупаются за счет дешевизны голубого топлива.

Самостоятельно сделать расчет предстоящих расходов при использовании для обогрева дома газа будет относительно несложно. Основная формула, применяемая при проведении таких расчетов, выглядит следующим образом:

V=W/(H×n) — объем топлива для производства определенного количества тепла.

Здесь W-тепловая мощность, необходимая для поддержания в доме комфортной температуры, H — теплота сгорания газа, n — коэффициент полезного действия (указывается в характеристиках котла).

Параметр H определяется по специальным таблицам. Тепловую мощность W определяют следующим образом:

W = S × Wy / 10, где:

  • S — отапливаемая площадь дома.
  • Wy — удельная мощность, необходимая для обогрева 10 м2 в конкретном климатическом поясе.

Для здания в средней полосе России площадью в 100 м2 этот показатель будет равен:

100 × 1,1 кВт / 10 = 11 кВт.

Теплота сгорания природного газа (1 м3) равна обычно 9.455 кВтч/м3. Посмотрев в паспорте котла значение n, вычислить объем топлива, необходимого для поддержания комфортной температуры в доме, будет несложно. Исходя из стоимости 1 м3 газа в данном конкретном регионе, после этого можно будет определить и предстоящие расходы.

Вертикальные и горизонтальные газгольдеры

Вертикальными и горизонтальными могут быть как наземные, так и подземные газгольдеры. Вертикальные газгольдеры при том же объеме занимают меньше места, и в этом их главный плюс. К минусам вертикальных газгольдеров можно отнести меньшую площадь поверхности испарения СУГ, так называемого зеркала, что снижает их производительность. Поэтому вертикальные газгольдеры применяют  там, где расход газа невелик, либо используют совместно с ними испарители, повышающие производительность путем принудительного нагрева.

12 февр. 2017

  • Главная
  • Блог
  • Газгольдер – плюсы и минусы

Также вы можете:

Типы газгольдеров

Варианты оборудования различны по типу монтажа. Можно выделить несколько подгрупп:

  • наземный;
  • подземный;
  • мобильный.

А также разделить по типу установки на вертикальный или горизонтальный вариант.

Наземный вариант монтажа

В странах Евросоюза часто можно встретить наземные резервуары, которые требуют меньше затрат на монтаж, однако, для русских холодов такой вариант практически неприменим.

В подземном варианте монтажа есть целый ряд преимуществ:

  • площадь испарения жидкости довольно велика;
  • увеличение объема заправки резервуара;
  • не требуются дополнительные устройства для испарения топлива;
  • не влияют на облик участка;
  • возможность эксплуатации на несколько домов одновременно.

Монтаж подземного варианта

Именно поэтому в России встречаются подземные варианты, которые требуют больше времени на монтаж, но меньше на обслуживание.

Статья по теме:

Мобильные варианты

Мобильные газгольдеры для загородного дома, цены, отзывы на которые различны, прекрасно подходят для тех, кто проводит только отпуска в частной постройке. Такую мобильную установку можно брать с собой, а дополнительный монтаж не требуется.

Вариация прицепа

В комплектацию мобильной версии агрегатов входит редуктор, регулирующий давление газа, манометр и индикатор уровня топлива в резервуаре. Самый большой объем резервуара – 500 л. Вот, одна популярная модель с техническими характеристиками и ценой.

Таблица 1. Характеристики передвижного газгольдера с прицепом

Наименование компанииИзображениеТехнические параметрыСтоимость, руб.
Компания «Теплая дача» Передвижной газгольдер с прицепомОбъем600 л270 000 (с работой по подключению)
Масса370 кг
Площадь отапливаемого помещенияДо 250 м²
Страна-производительРоссия

Однако, для автономной газификации частного дома, где расход газа больше, необходимо стационарное оборудование, отзывы на которое в основном положительные.

Как работает автономная газификация | Как это сделано

Далеко не все населенные пункты подключены к «благам цивилизации». Даже новые коттеджные поселки и частные дома, построенные недалеко от черты города, частенько остаются без системы центрального отопления. Нет соответствующего проекта в генплане, невыгодно проводить туда газ или слишком дорого это делать – причин может быть много, но людям все равно нужно отопление. Есть несколько способов обеспечить свой дом теплом, и один из них – автономная система газоснабжения.

Автономная газификация давно и активно используется в Европе – не только для отопления частных домов, но и для индустриальных построек. После того, как в России начался строительным бум коттеджей, автономное газоснабжение стало активно применяться и у нас.

Схема работы системы довольно проста: в соответствии с нормами проектирования рядом с домом или любым другим объектом закапывают емкость (газгольдер) объемом 1 750 до 10 000 литров. На поверхности остается только горловина резервуара.

Вместительность газгольдера зависит от предполагаемых нужд. Проектировщики рассчитывают нагрузки котельной на отопление дома, подогрев горячей воды и приготовление пищи. Если планируется газификация сразу нескольких домов, то, соответственно, расчет идет на все объекты.

От горловины резервуара прокладывают газопровод, а от него уже делают отводы в котельную и на кухню. Газопровод прокладывается на глубине не меньше полутора метров, в траншее с песчаной подушкой. Специальный транспорт заполняет газгольдер сжиженным углеводородным газом (СУГ). Сжиженное топливо потом переходит в газообразное состояние. Газ проходит через специальные регуляторы и при пониженном давлении (30-50 миллибар) идет по газопроводу в котельную.

СУГ – это универсальный синтетический газ, он же сжиженный нефтяной газ пропан-бутан. Получают его при переработке нефти. СУГ считается самым подходящим и экологически чистым топливом для котлов. В нем мало сернистых соединений, и потому сжигание газа происходит с большей эффективностью и без выделения запахов. Кроме этого, при использовании СУГ дорогостоящие котлы гораздо меньше подвергаются коррозии.

Отдельный плюс автономных систем, работающих на СУГ, заключается в том, что их можно использовать даже в местах, удаленных от магистральных газопроводов. Потому что заправка резервуара осуществляется при помощи специального транспорта, который может доехать буквально в любую точку.

Там, где природный газ не подведен, СУГ будет самым экономически выгодным топливом. По сравнению с дизельным топливом или электричеством выгода может достигать двукратного размера.

И конечно, самый главный вопрос – а насколько безопасна система автономной газификации? Ответ: настолько, что считается одним из самых надежных способов отопления. Если систему устанавливают специалисты, то она прослужит не менее 20-30 лет. А серьезные неполадки могут быть вызваны только в результате целенаправленного вмешательства. Само собой разумеется, что монтаж и обслуживание автономной системы газоснабжения можно доверять только тем организациям, которые имеют соответствующие лицензии. Также стоит отдавать предпочтение тем компаниям, которые предоставляют «полный цикл» услуг: проектирование, монтаж и производство топливохранилищ.

В зависимости от конкретного объекта, а также от количества домов, которым нужен газ, используются различные схемы и комплекты оборудования. Все это разрабатывают инженеры отопительной компании. Автономное газоснабжение спокойно справится с такими задачами, как отопление ресторана, автосервиса, склада или мини-поселка.

Теперь и вы знаете, как работает автономная система газоснабжения.

В статье использованы материалы сайта www.gazovoz.com

Автономная газификация частного дома под ключ: стоимость и перечень необходимых работ

Обустройство автономной системы газового отопления – довольно сложный процесс, который включает в себя множество этапов. Рассмотрим каждый из них, их стоимость и проведем ориентировочные расчеты для домов различной площади.

Проведение монтажных работ включат в себя следующие этапы:

  • выкапывание котлована для газгольдера;
  • установка и крепление резервуара;
  • монтаж газопроводной системы и ее подключение к потребляющим устройствам и газгольдеру;
  • заправка газгольдера сжиженным газом.

Основной определяющий фактор стоимости проведения все работ – объем устанавливаемого резервуара. Это определяется тем, какая площадь дома будет отапливаться. Также влияет модель и фирма-производитель емкости, а также газовой системы.

Процесс установки газгольдера с помощью специальной техники

Для того чтобы ориентироваться в ценах установки газгольдера в частном доме, рассмотрим несколько примеров расчетов для домов разной площади:

  1. Для дома, площадь которого не превышает 150 м², потребуется газгольдер объемом минимум 2,7 м². При этом земляные работы по его установке обойдутся порядка 20 тыс. рублей, а приобретение оборудования и его установка – от 170 до 220 тыс. рублей.
  2. Если же речь идет о доме большего размера, площадью от 150 до 250 м², то здесь объем емкости для газа должен быть не менее 4,85 м³. Стоимость земляных работ будет не слишком отличаться, а вот стоимость и монтаж газового оборудования обойдутся дороже: от 160 до 250 тыс. рублей.
  3. Для по-настоящему больших домов, отапливаемая площадь которых превышает 250 м², требуется установка газгольдера большего размера и емкости – 6,4 м³. Здесь отличаться будет и стоимость проведения земляных работ (около 25 тыс. рублей), и цена на покупку и установку газового оборудования – 245-305 тыс. рублей. Кроме того, расход газа на отопление дома 200 м2 и более также будет достаточно велик.

Объемы резервуаров для загородного дома

Как видно, приобретение и установка резервуара и системы автономного отопления дома – не слишком дешевая процедура, однако результат, безусловно, стоит того. Ведь взамен вы получаете возможность отапливать свой дом, даже не имея доступа к системе центрального отопления или централизованному газопроводу, а пользуясь сжиженным газом для газгольдера.

Газгольдер устройство

Различают газгольдеры по принципу хранения газообразного вещества и делят на два типа: с переменным и постоянным объёмом. В переменном типе, газ сохраняется при давлении равному атмосферным значениям. Объем такого контейнера линейно изменяется в зависимости от наполнения или опустошения, а необходимое давление создается специальным колоколом в цилиндрическом бассейне наполненного водой или поршнем в сухих системах.

Второй тип: газгольдер постоянного объёма. То есть это емкость, которая не меняет внутренний объем от количества закаченного газообразного вещества. Как правило, выглядят они как цилиндрический резервуар. Главное их достоинство, применяемые для их изготовления современные материалы способные содержать внутри себя газ под давлением в 1,8 МПа.

Монтаж магистралей

Разводка системы отопления при использовании природного газа делается обычным образом. В загородных частных домах, в зависимости от их размеров, могут монтироваться системы отопления:

  • одноконтурные;

  • двухконтурные;

  • коллекторные.

В первом случае в здании протягивается всего одна магистраль, по которой теплоноситель покидает котел и возвращается к нему обратно. Плюсом этого способа разводки является простота монтажа и дешевизна. К минусам такой разводки относят в первую очередь неравномерный прогрев радиаторов. Чтобы во всех помещениях дома температура воздуха зимой была одинаковой, при использовании такой схемы прокладки магистралей дополнительно приходится использовать специальную запорную и регулирующую арматуру. Подходят однотрубные сети только для монтажа в очень небольших загородных зданиях.

В двухтрубных системах отопления газом монтируются сразу две магистрали — подводящая и обратная. Сборка таких сетей обходится довольно-таки дорого и считается относительно трудоемкой. Но зато и в эксплуатации двухконтурные системы гораздо более удобны. Радиаторы при использовании таких схем прогреваются в доме равномерно.

Коллекторные сети монтируются в основном лишь в загородных зданиях большой площади при наличии значительного количества потребителей. Чаще всего их собирают в зданиях в несколько этажей со множеством комнат разного назначения. В этом случае подающая и отводящая трубы присоединяются предварительно к коллектору. Далее уже от этой гребенки выполняется разводка магистралей по группам помещений.

Конвекторное отопление

Этот способ отопления газом загородных домов слишком уж распространенным назвать нельзя. Но иногда конвекторы, в том числе и газовые, для обогрева частных жилых зданий все же используются. Работают такие системы на основе простого закона физики. Нагретый воздух, как известно, поднимается кверху, а остывший — опускается вниз.

К преимуществам конвекторного отопления в первую очередь следует отнести:

  • отсутствие негативного влияния на воздух (не выжигается кислород);

  • отсутствие воздействия на влажность воздуха;

  • экономичность, легкость в монтаже.

Недостатками этого вида отопления считаются:

  • ощущение «перегрева» воздуха;

  • высокая разница температур внизу и вверху помещения;

  • низкая эффективность в высоких помещениях.

Основным нагревательным оборудованием в таких системах, используемых для отопления газом частных домов, является конвектор, работающий на голубом топливе. Воздух нагревается, проходя через теплообменник этого прибора и поступает в помещения.

Газ внутри баллонов идентичен для газгольдера, машины и баллонов?

Да. Это один и тот же газ. Это сжиженный пропан-бутан. Этот же газ заправлен в зажигалках. Если вы видели на просвет пластиковую зажигалку, самую дешевую, в ней жидкость – это тот же сжиженный газ пропан-бутан, и когда ты нажимаешь на клапан, чтобы зажечь огонь, оттуда как раз выходит уже этот сжиженный газ в газообразном состоянии, и он воспламеняется. Некоторые путают сжиженный газ с СПГ, то есть с сжиженным природным газом, а именно сжиженный углеводородным газ – это именно газ, который получается при переработки нефти, то есть нефть добывается из-под земли, она попадает на нефтеперерабатывающий завод, где ее перерабатывают, там получают масла, бензин, солярку, мазут, ну, разные составляющие нефти. И сжиженный газ, который мы используем, и который используется в баллонах, это как раз и есть продукт переработки нефти. То есть, при определенном давлении, определенной температуре он превращается в жидкость, и эту жидкость, можно спокойно транспортировать и заливать в разные ёмкости, разного вида и формата. И, по сути дела, это удобство эксплуатации, поэтому и позволило, так распространиться по всей территории России.

Есть мнение, что баллоны лучше и популярнее, а минигазгольдеры – это новшество, которое никому не интересно и не нужно

Кардинальные и принципиальные отличия газового баллона от газгольдера – это его объём, то есть объём хранимого в нём газа. К плюсам, которые можно отнести к баллонам – это то, что сам баллон стоит недорого. Вот в этом, его основное преимущество. Но, когда встает вопрос, об отоплении дома, когда у тебя дом 100 квадратов, 200 квадратов, 300 квадратов, либо любое помещение, которое нужно постоянно отапливать, то этот баллон из-за того, что он маленького объема, очень быстро будет расходоваться. Что дальше происходит? Тебе нужно брать этот баллон, ехать на заправочную станцию, где эти баллоны, либо обменивают, либо заправляют. Заправить его, привезти к себе обратно, подключить. Так может дойти до того, что придется, каждый день ездить и это делать. Вот в этом и кроется разница между баллоном и газгольдером. Потому что, установив газгольдер, его объём позволяет дом обеспечить газом на срок от нескольких месяцев до нескольких лет.

Основное преимущество газгольдера, по отношению к баллону – время и удобство использования. Существует групповая баллонная установка, когда несколько баллонов в ряд устанавливают, например, 10 баллонов или 5 баллонов. Но проблема в том, что через какое-то время придется их снять, свозить на заправку и вернуть на место. То есть физически не очень крепкому человеку это довольно-таки нелегко сделать, потому что весит такой баллон 40-50 килограммов.

Что такое магистральный (природный) газ?

У далеких от нефтегазодобычи обывателей разбор всех нюансов “газового” вопроса в подробностях нередко вызывает головную боль. Существует природный, сжиженный, баллонный, сжатый, магистральный газ и т.д. Плюс есть куча аббревиатур (КПГ, СПГ, СУГ, ГМТ, АПГ). И все это о топливе, которое мы используем в быту для нагрева воды (теплоносителя) и готовки.

Разобраться с нуля во всех видах этого такого привычного для многих россиян горючего довольно сложно.

Необходимо четко различать газ природный в магистральном трубопроводе и сжиженный в газгольдере – у них разные характеристики и состав

Как таковой природный газ, добываемый из недр земли, представляет собой смесь из:

  • метана;
  • тяжелых углеводородов (этана, пропана, бутана и т.д.);
  • водорода и сероводорода;
  • паров воды;
  • азота;
  • гелия и иных инертных газов.

В зависимости от месторождения доля первого компонента в этой смеси достигает 70–98%.

Однако «природный газ», поступающий в квартиры и дома по трубам, – это уже очищенный от примесей метан с мизерным количеством одоранта (вещества с резким неприятным запахом, облегчающим обнаружение утечек).

Подавать по газопроводам для бытовых нужд всю добываемую из земли смесь без обработки небезопасно. В ней немало взрывоопасных и вредных для человека компонентов. Проще и безопасней очистить метан от всего остального.

После очищения на месторождении этот уже сугубо метановый газ поступает в ГТС (газотранспортную систему). А из нее посредством газораспределительных и компрессорных станций его подают по газопроводам сначала в населенные пункты, а затем потребителям.

Так природный газ поступает в дома частников и городские квартиры, чтобы быть сожженным в газовых плитах, котлах и бойлерах.

Помимо сжигания в газовых котлах и плитах метан также используется в качестве газомоторного топлива (ГМТ), он безопасней пропан-бутановой смеси и в два раза дешевле бензина

Газ в квартире и ГМТ на основе метана одинаковы по составу. Однако первый по трубам “течет” в газообразном состоянии. А вот второй в баллоны автомобилей закачивается в сжатом до давления 200–220 бар виде. Такое газомоторное топливо называют компримированным (КПГ). Именно его продают на газозаправках «Газпрома».

При этом существует еще и СУГ (сжиженный углеводородный газ), также нередко применяемый для заливки в автомобили. Но он состоит уже не из метана, а из смеси пропана с бутаном. О нем дальше – это как раз то, что закачивается в газгольдеры.

К метановому классу также относятся природные газы:

  1. СПГ (сжиженный).
  2. АПГ (адсорбированный).

Первый для упрощения транспортировки и хранения сжижается охлаждением при минус 160С. Именно его возят в громадных танкерах по океанам.

Второй вариант – это метан, который адсорбирован на твердом пористом сорбенте. В отличие от СПГ для его хранения не требуется оборудование для поддержания сверхнизких температур.

При этом давление в емкости не поднимается выше 30–50 бар, поэтому хранить и перевозить его гораздо проще и безопасней. Однако эта технология в России и мире пока еще не получила широкого распространения, сказывается дороговизна производства адсорбента.

Подземная установка системы

Обеспечение подачи газа в дом возможно только при наличии его испарение, которое обеспечивается переходом из жидкого состояния в газообразное. Процесс перехода из одного процесса в иной напрямую зависит от непосредственной температуры газа и окружающей его среды. В случае, если температура газа имеет отрицательные показатели, то для обеспечения испарения необходимо подключение специальных установок, что является достаточно затратным делом.

Самым простым и рациональным решением в таком случае является монтаж системы в грунте на отметке ниже его точки промерзания. В таком месте зачастую сохраняется стабильная температура на протяжении всего года.

Особенности подземной вертикальной установки емкости

  1. Большая часть вертикально расположенного газгольдера всегда устанавливается ниже точки промерзания грунта, что обеспечивает постоянную температуру вещества и стабильный процесс ее испарения.
  2. Резервуары менее подвержены процессу выталкивания во время низких температур окружающей среды.
  3. Есть больше вариантов установок агрегата.
  4. К недостаткам такой системы можно лишь отнести необходимость подготовки глубокой емкости, в которой является небольшой площадь испарения.

Особенности подземной горизонтальной установки

  1. Быстра подготовка котлована для установки оборудования.
  2. Зеркало испарения имеет достаточные размеры для обеспечения подачи газа в полных объемах.
  3. К недостаткам такого расположения следует отнести: необходимость надежного крепления баллона для исключения выталкивания системы из грунта.

Порядок осуществления установки подземного агрегата

Чтобы правильно установить подземный газгольдер на территории загородного дома или необжитого участка необходимо первым делом подготовить котлован, дно которого необходимо уплотнить любым приемлемым способом. Дно котлована заделывается по принципу фундамента (песок, гравий, бетон), который в дальнейшем может использоваться и в качестве своеобразного якоря.

Для более прочного крепления газгольдера к бетонной плите используют специально изготовленные лапы, которые устанавливают на заводе по индивидуальным заказам. Если же конструкция резервуара не предусматривает таких благ, то может быть использовано соединение стальных тросов и петель, предварительно вмонтированных к бетонному основанию.

В процессе монтажа в обязательном порядке осуществляется монтаж электрохимической защиты газгольдера от всевозможных видов коррозии, происходит установка емкости для сбора конденсата.

Перед непосредственной засыпкой осуществляется опрессовка системы газоснабжения. Следует заметить, что первый слой такой засыпки осуществляется мелким песком, а все дальнейшие – перебранным грунтом.

Выводы и полезное видео по теме

Плюсы и минусы автономной газификации с помощью газгольдера:

Газ из газгольдера – отличная альтернатива другим видам топлива для отопления дома:

Все нюансы автономного газоснабжения СУГ:

После установки особо присматривать за газгольдером не требуется. Если он имеет хорошую антикоррозийную защиту и качественную сертифицированную арматуру, то эксплуатация его будет безопасной. При этом пренебрегать регулярными техосмотрами с привлечением компетентных специалистов также не стоит. В остальном газгольдерное отопление – дорогое по капитальным затратам, но во многих случаях вполне экономически оправданное решение.

А если у вас есть опыт использования газгольдеров для отопления частного дома, пожалуйста, поделитесь им с нашими читателями. Расскажите, какие достоинства и недостатки лично вы заметили в процессе эксплуатации оборудования. Оставляйте свои комментарии в блоке под статьей.
