Проверка правильности подключения
К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.
Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог. Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.
Как пользоваться индикатором?
Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.
Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.
Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер. Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.
Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.
При использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом. Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).
Правила применения тестера
Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.
Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.
С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность. Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.
Порядок действий примерно следующий:
- выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
- подключаем щупы в нужные гнезда;
- прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
- повторяем процедуру с другой парой проводников.
Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля. В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.
Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в этой статье.
Необходимость разделения по цвету

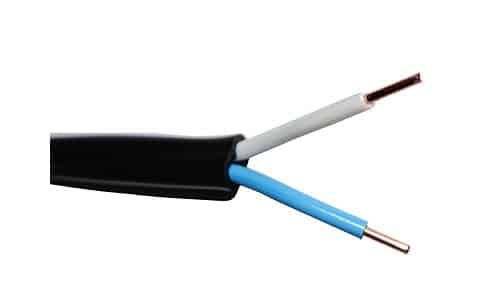

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет
Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно
При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае, неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем — к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.
Правила маркировки токоведущих частей согласно ПУЭ
Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.
Маркировка по цвету
Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.
Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.
Итак:
- Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
- Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.
Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять
Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.
- Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
- Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
- Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
- Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.
Буквенная маркировка проводов
Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.
Итак:
- Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А». - Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
- Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
- Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
- А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.
Определение предназначения проводов в щитке и электропроводке
Определить фазу в однофазном щитке можно при помощи тестера, мультиметра, индикатора, пробника в виде лампочки. Определить принадлежность каждой фазы (А, В, С, или L1, L2, L3) можно выполнив фазировку при помощи фазометра.
Цифровой фазометр для определения фаз
Гарантированное определение нуля (в системах с глухозаземленной нейтралью) обеспечивается отсутствием на проводе напряжения и наличием почти нулевого сопротивления между данным проводником и шиной заземления.
Проведение измерений в щитке
Защитный проводник PE (заземление), при отсутствии цветовой идентификации в розетке или распределительной коробке можно определить, отключив предварительно ноль в щитке, подключая между фазой и испытуемым проводом лампочку.
Самодельный измерительный прибор электрика — «контролька»
Если в щитке установлено УЗО, то оно сразу же выключится. Если УЗО не установлено, то лампочка на 220 В должна светиться. Если свечение тусклое, то заземление некачественное, соответственно – ненадёжное.
Культура электромонтажа
Важно не только знать расшифровку цветовой идентификации, но и последовательно соблюдать данную маркировку при разветвлениях линий и их проходе через различные устройства – автоматические выключатели, УЗО, контакторы и т д. Выполнение каждой силовой линии по всей ее протяженности одним уникальным цветом указывает на высокую культуру электромонтажа
Собранный таким образом электрощит будет не только эстетично выглядеть, но и позволит с одного взгляда определить прохождение силовых цепей
Выполнение каждой силовой линии по всей ее протяженности одним уникальным цветом указывает на высокую культуру электромонтажа. Собранный таким образом электрощит будет не только эстетично выглядеть, но и позволит с одного взгляда определить прохождение силовых цепей.
Высокая культура электромонтажа
К сожалению, не всегда есть возможность приобрести кабельную продукцию с необходимым цветовым окрасом токонесущих жил. Например, в пятипроводном кабеле фазные проводники могут быть обозначены красным, желтым и зеленым.
Более того, может быть в наличии кабель с одноцветными жилами. В таком случае обязательно нужно выполнить прозвонку кабеля, с последующей маркировкой окончаний.
Специальные маркеры для окончаний кабеля
Если ввод в щит выполняется кабелем с нестандартной раскраской, то на окончания проводников нужно надеть маркировку соответствующих цветов, и продолжать силовые линии согласно выбранной идентификации.
Возможные ошибки при расшифровке цветовой маркировки
Нестандартность окраса проводов, незаметность или поблеклость цветных окончаний на одноцветных жилах кабеля может привести неверной расшифровке цветовой идентификации. Поэтому, нужно выбирать кабель с четко различимыми цветами, и лучше, чтобы окраска была произведена по всей длине жил кабеля.
При работе с подобным кабелем можно легко ошибиться
Иногда производители кабельной продукции окрашивают изоляцию токонесущих жил только с торцов кабеля. Если кабель разрезается на более короткие отрезки, то необходима прозвонка отдельных жил.
Изредка несколько жил в кабеле могут быть с изоляцией одинакового цвета. Очень редко, но случается заводской брак, и окончания проводников промаркированы неверно.
Кабель с одноцветными жилами
Чтобы гарантированно избежать неприятностей, нужно обязательно выработать привычку проверять применяемый при монтаже кабель – помимо ошибок с раскраской там может быть обрыв жилы или короткое замыкание.
Черный, белый, красный – всяк из них опасный
Черный и белый, равно как и красный провод, в электрике обозначают проводник фазы. Такое разнообразие оговорено ГОСТом и подразумевает, что в различных цепях предпочтение будет отдано одному из этих цветов.
- Черный колер используют в силовых цепях постоянного и переменного тока.
- Красный цвет применяют в цепях управления переменного тока.
- Оранжевый встречается в цепях управления блокировкой, питаемых от внешнего источника энергии.
Например, в цепи переменного тока черный цвет провода указывает на «минус», а красная изоляция на «плюс». Трехфазные трансформаторные сети с пятью жилами предполагают три разных цвета для каждой из фаз:
- желтый оттенок для фазы A;
- зеленый провод для фазы B;
- C-фаза обозначена красным проводом.
Нельзя забывать о том, что стандарты время от времени меняются, а белый цвет – один из самых распространенных среди изоляции электрических проводов. Возможно, что недобросовестный электрик мог смонтировать проводку из таких материалов, забыв указать маркировку другим способом. Чтобы выяснить местоположение фазы, придется использовать индикаторную отвертку. Полезной окажется следующая информация.
До 2000 года встречалась такая маркировка по цветам:
- белый цвет – N-проводник;
- черный – PE;
- другой яркий оттенок – фазный.
Телефонные провода и ЛВС
Обычная телефонная линия состоит из двух проводов (абонентской пары). Один из этих проводов плюс, другой – минус. В линии 60 В. Старые аппараты с импульсным набором можно подключать как угодно, новые могут не работать при несоответствующей полярности. Розетка подключается к аппарату через разъем RJ11, RJ12 или RJ25.
Розетка с четырьмя проводами имеет пару для абонентской линии: зеленый (прямой, плюс) и красный (обратный, минус) провода. Еще два провода — черный и желтый — используются либо для подачи питания на некоторые устройства: черный – плюс, желтый – минус; либо для второй абонентской линии, местной, или офисной.
Такую розетку используют и для подключения телефонной трубки или гарнитуры (handset). При этом зелено-красная пара подключается к телефону (наушникам), а черно-желтая – к микрофону.
Шестиконтактная розетка содержит дополнительную пару проводов: белый и синий. Телефонные розетки стали сразу же использовать для подключения локальных сетей, выделяя для этого нужное число пар.
Сейчас используют восьмиконтактные модульные коннекторы по ошибке называемые «RJ45», для телефона и медленной сети T1 (1.544 Мбит/с). Для современных скоростных локальных сетей используют стандарт T568A или B, в котором подключение витых пар различается, и используют кабель 5-й категории.
Основным цветом считается первый, указанный в паре. Основной принцип разъемов и розеток RJ состоял в том, что пары последовательно идут от центра к краям, но это плохо сказалось на быстродействии сетей, так как при этом возникают взаимные помехи между витыми парами.
RJ48
T568A
Маркировка проводов в щите: как подписывать провода и кабели
Маркировка проводов в щите относится не только к хорошему тону и профессионализму электрика, но и должна выполняться по нормативным документам и согласно специальным гост. О правилах маркировки электрических кабелей в электрических щитах квартир и домов в этой статье.
Нужно ли маркировать кабели и провода в щите, если щит стоит у вас в квартире или доме? Если делать монтаж по правилам, то безусловно нужно. Если вы монтировали электропроводку самостоятельно и считаете, что у вас вечная память, то можно попробовать не маркировать провода в щите и посмотреть, что вы вспомните через год.
На самом деле маркируются провода и кабели не для себя, а для электриков, которым рано или поздно придется обслуживать или ремонтировать щит.
Основная разновидность
На сегодняшний день для электромонтажных работ применяют шнуры, кабели и провода. Перед расшифровкой маркировки необходимо разобраться с тем, что собой представляют эти изделия и в чем их различия.
Провода
Провод представляет собой электротехническое изделие, состоящее из одной или нескольких скрученных между собой проволок, без изоляции либо заизолированных. Оболочка жилы, как правило, легкая, не из металла (хотя также встречается обмотка проволокой).
Такие изделия могут использоваться в электромонтажных работах (к примеру, монтаж электропроводки в деревянном доме), а так же при изготовлении обмотки электродвигателя. На сегодняшний день существуют провода с медными и алюминиевыми жилами. Медный вариант быстро окисляется в открытом пространстве и имеет высокую цену, но при этом способен пропустить через себя более высокие токовые нагрузки. К тому же медь более эластична, а значит, не так быстро сломается. Алюминиевые более хрупкие и не соединяются с медными (разве что только через клеммы), но за то имеют низкую стоимость. На сегодняшний день алюминиевая электропроводка используется все реже и реже.
Также следует отметить, что контакты могут быть заизолированными и голыми. Последний вариант используется для линий электропередач. Изолированный провод может быть защищенным и незащищенным. Защитой служит еще один слой изоляции (из пластмассы либо резины), который закрывает оболочку жил.
Последняя классификация осуществляется в зависимости от назначения: монтажные, силовые и установочные. Монтажный провод обязательно должен быть медным, используется, как правило, для соединения элементов электрической схемы в щите, а так же для соединения цепи в радиоаппаратуре. Силовой (как и установочный) для нас более известный, т.к. используется на открытом воздухе и внутри помещений.
Кабели
Электрический кабель представляет собой изделие из нескольких проводов, которые находятся под одной изоляционной оболочкой (из ПВХ, резины, пластмассы). Помимо этой оболочки может присутствовать дополнительная защита — бронированная оболочка из проволоки либо стальной ленты, которая обязательно указывается в маркировке.
Существует 5 основных видов электрических кабелей:
- силовой;
- контрольный;
- для управления;
- для связи;
- радиочастотный.
Кратко рассмотрим условия применения каждого из изделий.
Силовой используется для передачи электроэнергии в силовых и осветительных электроприборах. Существуют изделия различного типа и назначения. В основном силовые кабели используются для электропроводки внешней (как воздушным, так и подземным способом) и внутренней (в жилых и нежилых помещениях). Силовые кабели могут иметь как алюминиевые, так и медные жилы. Предпочтение рекомендуется отдавать последнему варианту. Изолирующим слоем может быть ПВХ, бумага, резина, полиэтилен и т.д.
Контрольный используется для работы электротехнических устройств, которые передают информационный сигнал для управления какими-либо устройствами. Данный вид также может быть с алюминиевыми и медными жилами.
Кабель управления представляет собой медный электропроводник с защитным экраном. Применяется в различных системах автоматики. Защитный экран служит для отвода помех, а так же защиты от механических повреждений.
Кабель связи используется для передачи информации с помощью токов различных частот. Передача местных линий связи осуществляется низкочастотными проводниками, а дальних линий – высокочастотными.
Радиочастотный кабель применяется в радиотехнических устройствах. Основное предназначение – передача видео- и радиосигналов.
Шнуры
Шнур для бытовых электроприборов
Вот мы и разобрались с основными различиями всех трех видов электротехнических изделий. Надеемся, что информация была для Вас доступной. Рекомендуем так же просмотреть видео, в котором данная информация предоставлена более наглядно:
Основные характеристики и различия проводников
Общие различия
Все проводники могут иметь различия по следующим признакам:
- Поперечное сечение. Существуют жилы сечением от 0,35 мм.кв. до 240 мм.кв.
- Материал изготовления: медь, алюминий, алюмомедь (специальный композит из двух металлов).
- Номинальное напряжение (к примеру, способен выдержать 220 либо 380В).
- Количество жил (одножильный либо многожильный).
- Материал изоляции (ПВХ, резина, бумага).
- Материал защитной оболочки (резина, пластмасс, металл).
Параметры классификации проводов
Типовое наименование кабеля содержит буквы и цифры. С помощью расшифровки этих символов можно узнать главные характеристики продукции данной категории:
- материалы проводника (оболочки);
- количество жил;
- площадь поперечного сечения;
- дополнительные параметры.
Пример расшифровки (АВБбв-нг):
- А – жила изготовлена из алюминия (медь не маркируется);
- В – изоляционные оболочки сделаны из ПВХ;
- Бб – защита от механических повреждений, из стальной ленты без демпфирующей прокладки;
- нг – в состав полимерной оболочки добавлены компоненты, предотвращающие горение.
Цвет провода заземления
По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос. Такого цвета могут быть заземление.
В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.
Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.
Какого цвета нулевой провод
Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.
Какого цвета нулевой провод? Синий или голубой. Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».
Цвет нуля, нейтрали
Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата.
В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.
Цвет фазы
Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого.
В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.
Как разобраться с проводами в пучке
И сегодня не помешает знать, как определить провода в пучке или жилы в кабеле, если они одного цвета. Более того, провода могут где-то соединяться, и приходить в конечную точку уже другим цветом. Это неправильно, но в жизни случается, и соединять провода просто по цвету слишком рискованно. Поэтому прозванивать цепи после монтажа и ремонта надо обязательно.
Для этой цели изготавливают специальные кабельные тестеры, но они оправданы только при постоянном и частом использовании, на таких сложных объектах, как самолеты, ракетная техника, морские суда, электростанции и т. п. В домашних условиях или даже при выполнении электромонтажных работ на небольших производствах или строительстве можно обойтись простейшими приемами, которые дают вполне надежные результаты.
Для этого можно протянуть контрольный провод, но это далеко не всегда доступно. Часто все, что есть – это батарейка и контрольная лампочка. Чтобы однозначно определить в этом случае провода, в пучке должно быть не менее трех жил. Сначала на одном конце трассы замыкают все три провода. Если на другом конце все они звонятся, значит, все в порядке, обрывов нет. Затем на первом конце маркируется один из проводов, например, A, и эту жилу отключают.
На другом конце ищут провод, который перестал звониться с остальным пучком. Он и есть A, его также маркируют. Таким образом выбирается «опорный» провод. Затем на первом конце размыкают все провода и замыкают с A провод B, маркируют, на другом конце он, естественно, звонится с проводом A. Это B и его так же маркируют, как и на первом конце. Эту процедуру повторяют для всех остальных жил при необходимости.
Определить даже всего два провода однозначно можно при помощи батарейки и мультиметра. На одном конце батарейку подключают известными полюсами к проводам, а на другом конце мультиметр покажет полярность измеренного постоянного напряжения. Можно также использовать простой светодиод вместо мультиметра или любой диод с обычной лампочкой. Такая цепь будет работать только при правильной полярности, причиной чего является односторонняя проводимость, как обычного диода, так и светодиода.
Сейчас используются почти исключительно медные провода. Алюминий применяют только для воздушных линий. Все виды проводов производители окрашивают в любой из цветов, так что потребители могут выбрать цвета по каталогу.
Для бытовых потребителей это не столь важно. Однако никогда не должно быть неясностей по поводу того какого цвета провод заземления
Поэтому все многожильные провода и шнуры питания соответственно маркируют зеленым или желто-зеленым. Любой другой провод фаза или ноль и должен быть окрашен в подходящий цвет (ноль всегда синий).
Старый и новый стандарт
Но как показала практика, не все так просто оказалось. Прописанный выше стандарт постепенно устаревал, требования некоторых позиций не совпадали с правилами и удобством проведения самого монтажного процесса. Производители сами выбирали какого цвета должен быть изоляция жилы, что иногда приводило к не понятию монтажников. Поэтому свет увидел новый стандарт, который вступил в силу в 2011 году. Так какие же изменения ждали электриков?
- Во-первых, установили цветовое обозначение трех фазных проводников. Это цвета коричневый, серый и черный. То есть, в трехфазном кабеле будут использованы именно эти расцветки.
- Во-вторых, заземляющий провод обозначили двойной расцветкой – желто-зеленой.
- В-третьих, была изменена маркировочная расцветка и для цепей постоянного тока. Так положительный полюс (плюс) можно соединять только коричневым проводом, отрицательный (минус) серым, а средний должен быть синего цвета.
Так как новый стандарт начал действовать с 2011 года, электрика многих строительных объектов, возведенных даже позже, еще проводилась по старому ГОСТу. Конечно, сейчас нет никакой необходимости переводить все5 на новый образец. Пусть старая проводка работает, как и прежде. А вот новые объекты придется сооружать по новым требованиям. Будет ли от этого путаница? Навряд ли. Ведь старый стандарт стал основой нового, просто немного изменились некоторые пункты, в которых уточнились цветовые позиции жил. Во всем остальном это старые нормы и правила.
Необходимо отметить, что не все производители кабельной продукции еще перешли на новый стандарт, поэтому на рынке присутствует большое разнообразие цветов провода. Не стоит переживать, если вы не нашли необходимый по маркировке трехжильный или другой кабель, можете использовать любой другой, главное в этом деле, чтобы он точно подошел под используемые нагрузки
Здесь важно просто обозначить концы проводов, чтобы они соответствовали новому стандарту. Поэтому установите на их концах цветные кембрики или используйте цветную изоленту, можно надеть на края трубки определенного цвета
Главное, чтобы цвет дополнительных материалов совпадал с цветом, установленным ГОСТом. То есть, к примеру, подключенные фазы:
- На конец провода, который соединят первую фазу, надевается трубка коричневого цвета.
- На вторую черная.
- На третью серая.
- Нулевой должен быть отмечен голубой трубочкой.
Кстати, внутренняя электрическая разводка по квартире или дому производится также в цвет. Если подключение какой-либо группы производится к первой фазе 3-х фазного подключения, то до этих помещений должен проводиться провод коричневого цвета или, как было сказано выше, в распаячных коробках и в местах подключения (розетки) на концах проводов должны быть установлены коричневые отметки. Так как по группам разводка производится двумя проводами, то второй провод должен быть голубого цвета, потому что это нулевая фаза. Все чаще в проводку включают провод – «земля», обозначенный желто-зеленым окрасом.
Меры безопасности
При любой работе с электрическим током необходимо соблюдать меры предосторожности:
- Использовать приборы только по их назначению;
- Не включать технику с поврежденными проводами и вилками, не использовать неисправные розетки;
- Не прикасаться к проводам или розеткам мокрыми руками или стоя на мокром полу. При работе в помещении с повышенной влажностью нужно использовать резиновые перчатки и коврик;
- Не сгибать провода и кабели;
- Перед началом работы стоит обесточить всю сеть;
- Если техника искрит или начинает загораться при включении, прикасаться к ней нельзя. Необходимо отключить питание через щиток;
- При возникновении любых сомнений или боязни лучше обратиться к специалисту или выбрать более безопасный вариант, например, определить полярность при помощи картофеля, а не подключения к устройству.

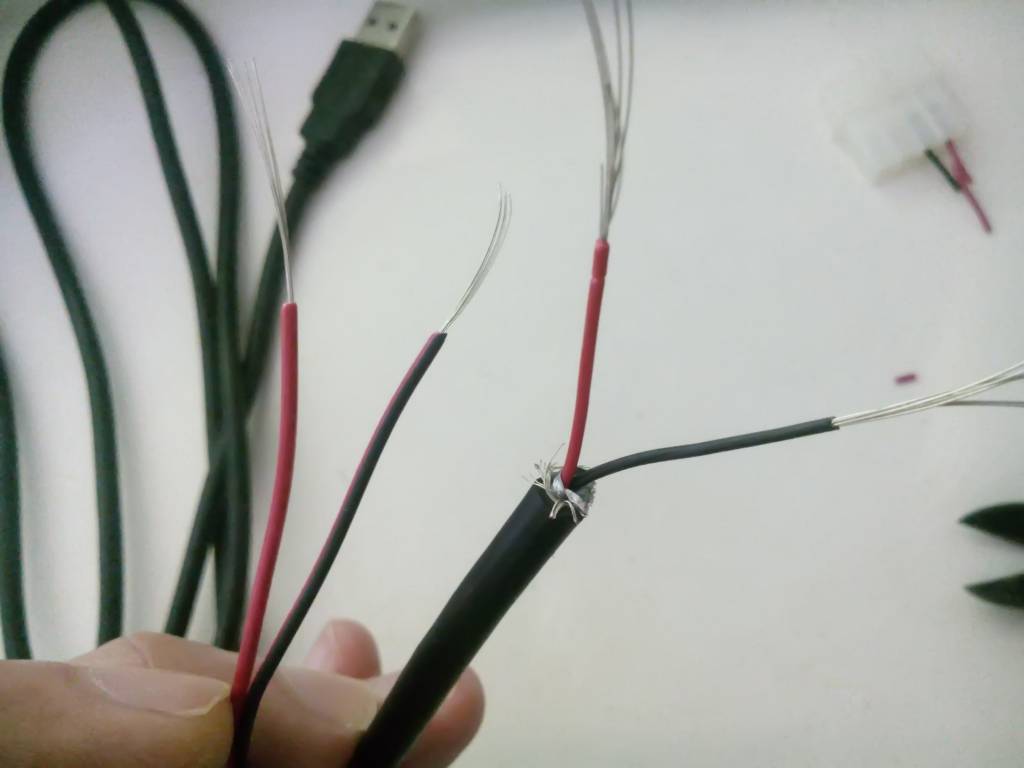

Чаще всего в аккумуляторах красный провод обозначает плюс, черный — минус, и при работе с электричеством проблем не возникает. Однако сегодня многие страны используют свои цветовые обозначения или отказываются от них вовсе, оставляя провода одинаково белыми. Чтобы не создавать аварийных ситуаций, стоит предварительно проверить полярность.
Цветовая маркировка фазы, нуля и земли
Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.
Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.
Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.
Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.
Защитный и рабочий нулевой проводник
Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.
PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.
У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.
- ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
- земля (нулевой заземляющий) (PE) – желто-зеленый;
- совмещенный провод (PEN) – желто-зеленый с синими метками по концам.
Фазные провода
В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.
Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

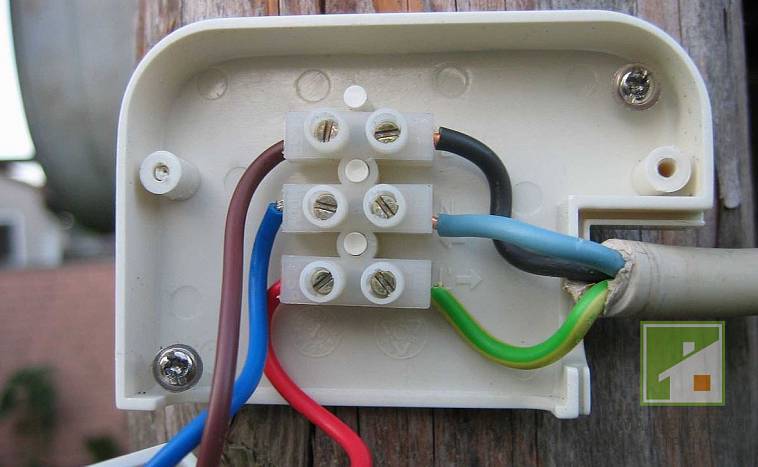

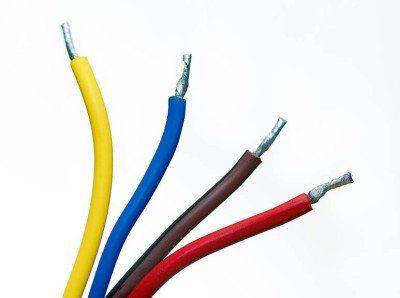

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.
Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.
