УЗО для водонагревателя: критерии выбора + схемы и правила подключения

Заземление. Что делать, если питающая линия — двухпроводная.

В данной статье мы разберем подробно вопрос как правильно подключить УЗО(Устройство защитного отключения) в двухпроводной системе электроснабжения.

В своей работе нам часто приходится сталкиваться с такой ситуацией, когда на объекте полностью не заземлено электрооборудование, либо заземлено не правильно. Чаще всего такое встречается в квартирах, жилах домах, офисах и магазинах, которые находятся в старых строениях, где проводка не менялась десятилетиями. На одних объектах вся проводка сделана двухжильными проводами (или четырехжильными для трехфазных потребителей), то есть отсутствует третий (или пятый для трехфазных сетей) защитный заземляющий проводник. В этом случае сразу все понятно. Вердикт — оборудование не заземлено.

В других случаях, внутренняя проводка сделана как положено трехжильными кабелями (пятижильными для трехфазного оборудования) и все электроустановки и электроустановочные изделия (розетки) подключены к защитному заземляющему проводнику. Казалось бы, все заземлено и безопасно. Но так можно подумать, проведя только беглый осмотр электроустановок. Заглянув в распределительный щиток, мы замечаем, что там отсутствует заземляющая шина РЕ, а нулевые рабочие и нулевые защитные проводники подключены к общей шине.

Такая система заземления носит название TN-C (более подробно о системах заземления можно ознакомиться ), а шина, которая совмещает в себе нулевые рабочие и нулевые защитные проводники называется PEN шиной. (См. рисунок 1). Более точно эту схему можно назвать защитным занулением, а не заземлением. Минусом такой схемы подключения заземления является то, что в такой схеме не будет работать УЗО. Для того, чтобы заземление было выполнено правильно и у нас появилась возможность установить защиту от токов утечки (УЗО) необходимо из системы заземления TN-C сделать систему заземления TN-C-S. В этой системе, только часть линии питания будет совмещать в одном проводнике нулевой рабочий и нулевой защитный проводники. В нашем случае целесообразно будет сделать два щитка.(См. рисунок 2). Первый щиток будет вводным. В нем мы и произведем разделение совмещенного нулевого рабочего и нулевого защитного проводника (PEN-проводник) на отдельные проводники (N-проводник и РЕ-проводник). Для этого в вводном устройстве устанавливаем две шины. Одна шина будет предназначена для подключения нулевого защитного проводника (шина РЕ), другая для подключения нулевого рабочего проводника (Шина N). Если корпус щита металлический, то шина, предназначенная для подключения нулевого рабочего проводника, должна быть электрически изолирована от него. На практике это реализуется тем, что шина крепится к корпусу щитка через изоляторы. Так же в вводном щитке мы устанавливаем вводной автомат, к которому будем подключать фазные проводники. Особо отмечаем, что PEN-проводник в месте разделения подключается к шине РЕ, а между шиной РЕ и шиной N необходимо установить перемычку. Второй щиток будет распределительным. В нем мы устанавливаем аппараты защиты для отходящих линий (автоматические выключатели, предохранители, УЗО и т. д.) и такие же две шины, как и в вводном щитке. Только здесь между ними уже не должно быть ни какой перемычки. Шина N, как и в вводном щитке должна быть изолирована от корпуса щитка (если щиток металлический). Теперь, реализовав систему заземления TN-C-S, мы можем выполнить заземления электрооборудования, подключив нулевые рабочие проводники к шине N, а нулевые защитные проводники соответствующих отходящих линий — к шине РЕ. Именно в такой схеме подключения будет правильно работать УЗО, что обеспечит защиту от токов утечки, например, при повреждении изоляции электроустановки.

Основы техники безопасности

Работы ведут с соблюдением следующих правил:

  1. Линию обесточивают и проверяют на отсутствие напряжения индикаторной отверткой. Если выключатель расположен далеко от места монтажа УЗО, следует закрепить на нем табличку с текстом «Работают люди!» или поставить сторожа. Для надежности рекомендуется отсоединить провода от клемм.
  2. При соединении проводов используют только разрешенные ПУЭ способы: зажимы, клеммы, опрессовку гильзами, сварку. Применять пайку не рекомендуют, скрутки запрещены.
  3. Правильность монтажа проверяют замером сопротивления петли «фаза-ноль». Высокий показатель свидетельствует о плохом контакте в одном из соединений. В процессе эксплуатации такие места греются и могут стать причиной возгорания.
  4. Перед подачей напряжения защищают глаза и открытые части тела. Некачественное изделие может разлететься.
  5. Нельзя использовать провода в изоляции одного цвета.

Как работает УЗО и в чём его необходимость?

Во-первых, надо понимать разницу между УЗО и автоматическими выключателями.

Автомат является основной защитой питающей сети. В случае возникновения сверхтоков в момент перегруза или короткого замыкания, коммутационный аппарат отреагирует на превышение тока и отключится, отсекая аварийный участок и спасая всю сеть от повреждения.

Основной функцией УЗО является защита не сети, а человека и реагирует это устройство на малые величины токов утечки. Каким образом это происходит?

В наших домах сейчас огромное количество различной бытовой техники, и некоторые приборы имеют достаточно большую мощность. У электрической проводки срок эксплуатации не вечный, чем дольше она находится в работе, тем больше вероятность выхода из строя изоляции. Повреждение изоляционного слоя влечёт за собой соединение проводки с землёй, в результате меняется путь движения тока, теперь он утекает на землю. И в некоторых случаях проводником для токовой утечки может стать человек.

Нагляднее про принцип работы устройства на видео:

Современные стиральные машины и водонагреватели считаются техникой с повышенным классом энергопотребления. Максимальную мощность они берут в тот период, когда работает ТЭН и происходит нагрев воды (порядка 3-3,5 кВт). Для электрической проводки это очень большая нагрузка, которая может вызывать преждевременное старение изоляции.

Предположим, в стиральной машине произошёл пробой изоляционного слоя, в результате чего корпус оказался под напряжением. Прикоснувшись к машинке, человек может попасть под действие электричества.

Чтобы защитить себя от подобной ситуации, и требуется поставить УЗО для стиральной машины.

При появлении токовой утечки на землю, устройство отключится и прекратит подачу напряжения.

С потребителем УЗО подключается в одну цепь последовательно, а принцип его действия основывается на измерении разницы входной и выходной токовых величин. В идеале она должна равняться нулю, то есть, какая величина тока зашла, такая и вышла. Как только происходит утечка, на выходе будет уже другое показание, меньшее ровно на величину ушедшего по другому пути тока. Соответственно поменяется измеряемая разница. Как только токовая утечка достигнет величины, на которую рассчитано устройство, оно сразу же среагирует и отключится.

В подключении устройства особых сложностей нет. В схеме сначала идёт автоматический выключатель, после него УЗО, с выходных контактов которого провода отходят к потребителю, то есть питающей розетке на стиральную машину или бойлер.

Как работает УЗО и в чём его необходимость?

Во-первых, надо понимать разницу между УЗО и автоматическими выключателями.

Автомат является основной защитой питающей сети. В случае возникновения сверхтоков в момент перегруза или короткого замыкания, коммутационный аппарат отреагирует на превышение тока и отключится, отсекая аварийный участок и спасая всю сеть от повреждения.

Основной функцией УЗО является защита не сети, а человека и реагирует это устройство на малые величины токов утечки. Каким образом это происходит?

В наших домах сейчас огромное количество различной бытовой техники, и некоторые приборы имеют достаточно большую мощность. У электрической проводки срок эксплуатации не вечный, чем дольше она находится в работе, тем больше вероятность выхода из строя изоляции. Повреждение изоляционного слоя влечёт за собой соединение проводки с землёй, в результате меняется путь движения тока, теперь он утекает на землю. И в некоторых случаях проводником для токовой утечки может стать человек.

Нагляднее про принцип работы устройства на видео:

Современные стиральные машины и водонагреватели считаются техникой с повышенным классом энергопотребления. Максимальную мощность они берут в тот период, когда работает ТЭН и происходит нагрев воды (порядка 3-3,5 кВт). Для электрической проводки это очень большая нагрузка, которая может вызывать преждевременное старение изоляции.

Предположим, в стиральной машине произошёл пробой изоляционного слоя, в результате чего корпус оказался под напряжением. Прикоснувшись к машинке, человек может попасть под действие электричества.

Чтобы защитить себя от подобной ситуации, и требуется поставить УЗО для стиральной машины.

При появлении токовой утечки на землю, устройство отключится и прекратит подачу напряжения.

С потребителем УЗО подключается в одну цепь последовательно, а принцип его действия основывается на измерении разницы входной и выходной токовых величин. В идеале она должна равняться нулю, то есть, какая величина тока зашла, такая и вышла. Как только происходит утечка, на выходе будет уже другое показание, меньшее ровно на величину ушедшего по другому пути тока. Соответственно поменяется измеряемая разница. Как только токовая утечка достигнет величины, на которую рассчитано устройство, оно сразу же среагирует и отключится.

В подключении устройства особых сложностей нет. В схеме сначала идёт автоматический выключатель, после него УЗО, с выходных контактов которого провода отходят к потребителю, то есть питающей розетке на стиральную машину или бойлер.

Ошибки при выполнении монтажа УЗО

Пример неправильного подключения УЗО

Чтобы обеспечить стабильную и безопасную работу электросети, необходимо избегать следующих ошибок:

Входные клеммы УЗО подключаются к сети после специального автомата. Прямое присоединение категорически запрещено. Необходимо правильно подключить и не перепутать нулевые и фазные контакты

Для облегчения этой задачи на корпусе устройств присутствуют специальные обозначения. При отсутствии заземляющего проводника категорически запрещено заменять его проводом, накинутым на водопроводную трубу или радиатор

При покупке устройств обращают внимание на их основные рабочие характеристики, величины токов. Если линия рассчитана на 50 А, прибор должен иметь минимум 63 А

Пошаговая инструкция по установке

Самостоятельный монтаж выполняют в следующем порядке:

  1. Разрабатывают и вычерчивают схему. Требуется продумать способ подключения каждой жилы, поэтому простая однолинейная не подходит.
  2. Размыкают контакты вводного автомата. Работы допускается проводить только на обесточенной линии. Необходимо убедиться в отсутствии напряжения с помощью индикаторной отвертки.
  3. Аппарат крепят на ДИН-рейке. Для этого необходимо отверткой отогнуть зажим на тыльной стороне.
  4. Зачищают концы жил на 0,5 см и фиксируют в клеммах УЗО. Необходимо соблюдать цветовую маркировку. Многопроволочные жилы предварительно опрессовывают наконечником типа НШВИ или облуживают.
  5. Маркируют аппарат удобным способом для понимания того, какие потребители через него подключены.

В электрике принято размещать в щите схему подключения.

Монтаж УЗО выполняют в определенном порядке.

Поломки УЗО водонагревателя и способы их устранения

Некоторые производители водонагревателей комплектуют свои устройства УЗО – маленьким блочком, подключаемым в разрыв сетевого шнура (чаще всего). К сожалению, эти устройства иногда выходят из строя. О том, зачем нужно УЗО, какое устройство УЗО и чем можно заменить штатное УЗО водонагревателя и пойдет речь в нашей статье.

Принцип работы УЗО и назначение УЗО (принцип УЗО)

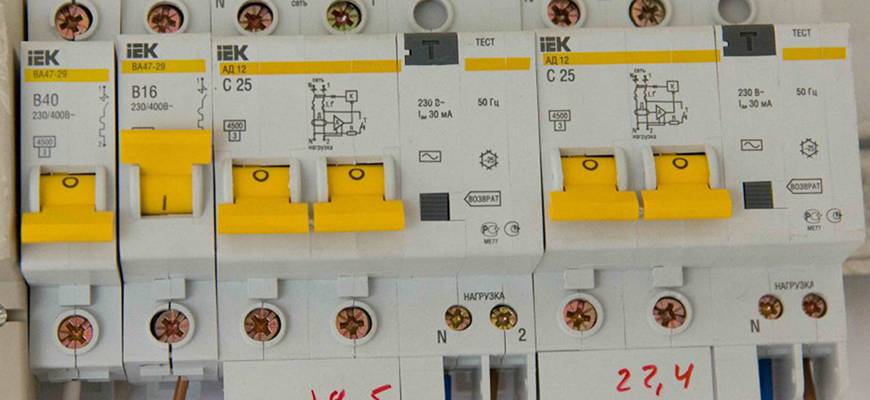

УЗО (устройство защитного отключения) предназначено для автоматического отключения электрического прибора от сети после превышения дифференциальным током определенного значения. УЗО нужно отличать от устройства защиты от сверхтоков (всем известного автоматического предохранителя). Автомат отключает устройство при коротком замыкании (появления сверхтока), а УЗО отключает устройство при появлении утечки токов на корпусе (нетоковедущих частей) и на электрокабелях (токоведущих частях) водонагревателя. Также существует устройство, сочетающее в себе обыкновенный автомат и УЗО. Такое устройство называют диффавтомат.

Принцип работы устройства защитного отключения очень прост. Устройство сравнивает входящий на него ток с исходящим от него током. И если в силу утечек разница составит 30 миллиампер, УЗО автоматически разомкнет цепь. Таким образом, УЗО предохраняет человека от возможного поражения электрическим током к корпусу электрического водонагревателя. Обычно ток отсечки УЗО водонагревателя стандартный – 30 мА.

Причины срабатывания УЗО водонагревателя

УЗО водонагревателя, как и любое другое УЗО, может срабатывать в следующих случаях:

— соприкосновения людей к частям или корпусу электроприборов, оказавшихся нештатно под током.

— при контакте человека с «землей»

— при повреждении изоляции и при контактах токоведущих частей и корпуса

— при замене заземляющего и нулевого проводников

— при замене нулевого и фазного проводников и последующем прикосновении людей к оказавшимся под током частями электроприборов одновременно с прикосновением с «землей»

— при обрыве нуля (нулевого проводника) и последующем соприкасании человека с токоведущими частыми и «землей» одновременно.

Поломки УЗО и причины частого срабатывания УЗО

Во время эксплуатации водонагревателя с УЗО многие пользователи этих приборов жалуются на частое срабатывание УЗО. В чем могут быть причины срабатывания УЗО:

— неисправность самого устройства. В водонагревателях китайского производства (Термекс, Поларис) применяются китайские УЗО невнятного качества, которые часто ломаются.

— как видно из предыдущего абзаца, причиной срабатывания УЗО является замещение нулевого и заземляющего проводников. В наших условиях очень часто вместо заземления используют т.н. зануление – квазизаземление. Под занулением подразумевается соединение нулевого и заземляющего проводников. Этот способ можно считать заземлением. Но, к сожалению, УЗО не понимает неправильные зануления, и отключает электроприбор.

Как отремонтировать УЗО

УЗО – сложный электронный прибор, отремонтировать который может при наличии запчастей квалифицированный инженер-электронщик. Чаще всего УЗО не ремонтируется, а меняется. Кстати, проверять УЗО нужно раз в месяц, для этого на корпусе имеется кнопка искусственной генерации утечки. УЗО лучше менять на штатное устройство водонагревателя. Но при отсутствии подобного устройства можно использовать стандартное УЗО или диффавтомат под ДИН-рейку. В случае частого срабатывания УЗО из-за наличия зануления вместо заземления нужно либо обустроить нормальное заземление, либо отключить УЗО.

Админ сайта Водонагреватель.ру оказывает услуги по ремонту бойлеров в Одессе. Звоните по указанному в баннере телефону.

Как выбрать?

УЗО представляют собой универсальные механизмы, которые можно использовать для включения и отключения разных бытовых приборов. Подобрать такой механизм для электрического водонагревателя можно, ориентируясь на некоторые простые правила, речь о которых пойдет ниже:

Мощность УЗО подбирается на основе аналогичного показателя бытового прибора, который планируется эксплуатировать. Для бойлеров с мощностью не больше 2,3 кВт специалисты рекомендуют устанавливать механизмы, рассчитанные на 10 А

Если этот показатель варьируется в диапазоне 5,5-8 кВт, следует покупать УЗО на 32-40 А Именно поэтому так важно обращать внимание не только на сам выключатель, но и на подключаемый прибор. Ток утечки. Эта характеристика высчитывается на основе показателей рабочего тока Зачастую на 1 А учитывают 0,4 мА

Эта характеристика высчитывается на основе показателей рабочего тока Зачастую на 1 А учитывают 0,4 мА

Ток утечки. Эта характеристика высчитывается на основе показателей рабочего тока Зачастую на 1 А учитывают 0,4 мА

Если УЗО устанавливают на удаленном расстоянии, желательно прибавлять еще 10 мкА на каждый метр кабеля. Минимизировать это значение легко, если установить прибор непосредственно перед самим водонагревателем.

Способ монтажа. На рынке представлено несколько вариантов защитных устройств. Самыми распространенными являются УЗО, которые можно крепить на DIN-рейку. Альтернативный вариант — отдельные блоки, позволяющие подключать их сразу в розетку.

Располагаться элементы могут в незаметном месте — под корпусом или внутри сетевого кабеля, поэтому желательно уточнить эту особенность перед покупкой бойлера. Плюсом такой системы является то, что производитель точно рассчитывает все характеристики УЗО под нагреватель определенной мощности.

Подсоединение к трубам горячей и холодной воды

После кабеля переходим к сантехнической запорной арматуре.

Водонагреватель имеет два выхода с резьбой ½ дюйма (G1/2). Здесь в отличие от ранее рассматриваемого варианта, на холодный и горячий отвод необходимо установить по вентилю соответствующего размера.

Все резьбовые соединения лучше делать на аэробном герметике. Это гораздо быстрее и надежнее, плюс не требует от вас каких-то особых навыков сантехника, как при работе со льном или паклей.

Обрабатываете резьбу спиртосодержащей жидкостью, удаляете все пылинки и соринки, наносите небольшой слой герметика и закручиваете арматуру.

Данную сборку необходимо оставить на некоторое время, чтобы герметик схватился и “встал” (длительность высыхания смотрите на тюбике).

Где следует устанавливать мощный проточный водонагреватель на весь дом? Самое удачное место – возле коллекторной группы, там где идет разводка всей сантехники.

Для этого в конце коллектора придется установить тройник. Монтируете его на трубу ГВС и ХВС.

К этому же месту с щитовой должен приходить и кабель. Хотя как мы рассматривали ранее, ноль иногда бывает и не нужен, кабель лучше протянуть пятижильный (для 3-х фазного прибора) ВВГнг-Ls 5*4мм2 или ВВГнг-Ls 5*6мм2.

Пустая незадействованная жила будет резервной, что называется на всякий случай.

Для разметки точек крепежа во многих комплектах идет специальный шаблон. Если его нет, воспользуйтесь линейкой.

Ошибка №6

При этом соблюдайте минимальные расстояния до ближайших объектов.

Особенно это касается нижней кромки. Оставите мало места, в дальнейшем столкнетесь с проблемой подключения нижней подводки.

После монтажа корпуса подгоняете трубки и фитинги от коллектора до вентилей на проточнике

Не важно, что это будет – медь или дешевый полипропилен

После примерки и подгонки обжимаете и спаиваете все фитинги.

Когда не хотите заморачиваться с паяльником или прессом, можно обойтись гибкой подводкой.

Это самый недорогой и быстрый вариант подключения проточника. Таким способом можно подсоединиться практически в любом месте.

Делаете на основных трубах отвод через Т-образный тройник и соединяете прибор армированными гибкими шлангами.

Как правильно подключить УЗО.

Узнать полную информацию по выбору, эксплуатации и обслуживанию бойлеров (водонагревателей) всех фирм производителей, вы сможете, если перейдете .

Кроме специфической информации на сайте, также можно изучить конкретные проблемы по других людей по этой теме, уже купивших бойлер (накопительный водонагреватель) и таким образом избежать их. Регулярно пополняющийся список таких проблем и их решение вы найдете .

Существуют два возможных варианта подключения:

  • Подключение в розетку. Эта схема подключения возможна для устройств с небольшой номинальной мощностью. Еще одним немаловажным условием должно быть наличие заземления в этой розетке, а при установке в ванной комнате она должна быть влагостойкой. Если же прибор будет достаточно большой мощности, розетка будет греться, как следствие, плотность соединения вилки и гнезда станет слабая, появиться зазор в контактах и будет искрить.
  • Подключение через дополнительный медный кабель , подключенный непосредственно к электрощиту и оснащенный УЗО. При такой схеме отсутствуют вилка и розетка, а выключение будет происходить посредством автоматического выключателя (автомата), при помощи которого будет происходить защита водонагревателя, а защита непосредственно пользователей будет возложена на устройство защиты.

происходит разрыв цепи. При выборе какое поставить, учитываются два значения: сила тока (рекомендуется выбирать немного больше по значению, чем автомат) и величина его утечки, не превышающая 30 мА. Для установки бойлера подойдет устройство типа А или типа G. В настоящее время на рынке представлены много производителей, но предпочтение следует отдать более надежным, таким как: Legrand, ABB, AEG, ведь не стоит экономить на безопасности.

Основным условием безопасной и надежной службы бойлера является правильное его подключение к электросети, с наименьшим количеством соединительных элементов. Все подключения должны выполняться в помещениях с минимальной влажностью, кроме подсоединения провода непосредственно к водонагревателю. Самым лучшим местом подсоединения является электрический щит, в нем устанавливаются все элементы.

По этой проблеме и не только, которую вы во-первых не найдете нигде, потому что ее задают конкретные люди, которые нигде не смогли получить больше поддержки и консультации (о чем они сами сообщают нам). А во-вторых их проблемы настолько сложны, что порой наш эксперт Александр Холодов разбирается с людьми по 10 и более дней.

А теперь КАЖДЫЙ вопрос пользователя и ответ на него, для избежания денежных затрат в результате неправильной эксплуатации или ремонта бойлера

И здесь не важно аппарат какой фирмы производителя участвует в вопросе. Важно лишь та уникальная ситуация, в результате которой данный вопрос возник, потому что как гласит одна хорошая поговорка: «если предупрежден, значит вооружен»

УЗО для водонагревателя — это устройство защитного отключения для предохранения человека от возможного поражения электрическим током при пользованиии электрическим водонагревателем.

Кабель для водонагревателя с УЗО расчитан на использование с электроводонагревателями мощностью до 2,2 кВт.

Если привычный большинству пользователей автоматический выключатель защищает от короткого замыкания и выключается при токе в разы превышающем номинальный, то УЗО защищает человека при едва уловимом электротоке и выключает водонагреватель. Поскольку если не отключить прибор в считанные доли секунды (в течении которых срабатывает защитное отключение), то через тело может пройти значительно больший ток и привести к травме (в том числе с вероятным смертельным исходом).

Если Ваш нагреватель воды ещё не оборудован устройством защитного отключения, то настоятельно рекомендуем купить УЗО для водонагревателя в Магазине запчастей бытовой техники. Установку устройства должен выполнять квалифицированный мастер.

Питающий кабель для водонагревателя с УЗО подключается к клемной колодке бойлера (или проточного нагревателя воды) специально подготовленными для этого проводниками (3)

Важно правильно подключить проводник заземления (4). Вилка кабеля с УЗО (5) подключается к сетевой розетке 220 В

Нужно включить сам прибор. Затем обязательно нужно проверить УЗО для водонагревателя путём нажатия кнопки «Тест» (7). Если электронагреватель при этом выключается, значит защитное устройство исправно и готово к работе. После проверки можно начинать пользоваться электроводонагревателем.

Выводы и полезные видео по теме

Есть несколько нюансов установки УЗО, но они есть. Чтобы вам было проще разобраться в этих проблемах и выбрать правильное устройство, мы создали подборку соответствующих видео. Подробно рассказывают принципы работы и схемы подключения УЗО к сети с водонагревателем.

Подключение защитных устройств в незаземленных сетях:

Что такое УЗО, зачем оно нужно в быту (например, для подключения стиральной машины):

Не рекомендуется подключать водонагреватель к сети без УЗО. Только предохранитель тока утечки может защитить пользователей. С установкой такого устройства сложностей не возникает, вы можете включить его самостоятельно в схему питания, подобрав параметры по электрическому току.

Есть ли у вас личный опыт выбора и подключения УЗО к водонагревателю? Вы хотите поделиться своими знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форму обратной связи можно найти ниже.
