Сборка люстры своими руками — крепление рожков
Теперь мы подошли к этапу крепления рожков. В зависимости от типа и конструкции светильников их количество может быть различным. Однако вне зависимости от количества рожков люстры технология крепления не отличается. Открутите декоративную гайку, которой крепится защитная крышка корпуса.
Берем один из рожков, снимаем с него гайку и контр шайбу и вставляем в отверстие в корпусе. Затем он закрепляется этой же гайкой и шайбой. Первый рожок закреплен в корпусе люстры.
Аналогичным образом осуществите монтаж остальных рожков. Провода пока не трогаем, соединение проводов в люстре будем проводить в последнюю очередь.
Перед окончательным закреплением рожков проверьте симметричность их расположения относительно друг друга. При необходимости подкорректируйте их размещение. Теперь, когда все красиво, надо подкрутить крепежные гайки с помощью гаечного ключа. Не переусердствуйте, чтобы не сорвать резьбу.
Поиск фазы и заключительный этап подключения
Теперь мы разобрались, как правильно собрать люстру, но осталось соединить провода с питающими жилами, чтобы обеспечить освещение для помещения.
Перед стартом соединения не стоит доверять окрасу проводов. Необходимо проверить фазу и ноль, благодаря индикаторной отвертке. Для этого необходимо соблюдать меры безопасности.
Поиск заземления мультиметром:
- После проверки проводов индикаторной отвёрткой можно использовать мультиметр в режиме поиска заземления.
- Для этого он подключается в рабочее состояние на 220 В.
- Щуп подключается к фазе.
- Другой щуп поочередно соединяется с остальными 2 питающими жилами. Фиксируются показания.
- На этой основе выявляется присутствие заземления. В большинстве случаев оно не используется, но необходимо проверить.
Если на одном из проводов показывает напряжение менее 220 В, значит применяется защита либо заземление. После этого стоит отключить напряжение на всю жилую площадь и можно приступать к соединению проводов люстры с основными питающими жилами общей электрической сети.
Mebelion.ru осуществляет услуги по сборке мебели и установке светильников в день доставки
- Гарантия качества. Работы осуществляют наши собственные бригады профессиональных мастеров. Мы гарантируем Вам качество проделанных работ или исправим за свой счет.
- Мы экономим Ваше время. Вы получаете готовый к использованию товар в день доставки
- Мы соблюдаем чистоту в Вашем доме. Прежде чем пройти, наши специалисты надевают бахилы
- Быстро соберем и установим. Работы, в зависимости от сложности, обычно занимают от 30 минут
- Все виды работ включены в стоимость. Вам не придется доплачивать на месте сверх согласованной стоимости, за исключением не оговоренных заранее работ
- Предлагаем конкурентные цены. Минимальная стоимость работ – 1100 рублей. Стоимость зависит от категории товара и цены товара. Оплата производится при получении товара
- Объемы и стоимость работ заранее детально расписаны. Вы можете самостоятельно точно подсчитать итоговую стоимость своего заказа с учетом работ
- Услуга предоставляется на территории Москвы и Московской области
Тип товара
Минимальная стоимость
Процентная ставка
1-2 шт
3-5 шт
от 6 шт
Бра, торшеры
1100
1400
1700
10%
Люстры
1200
1900
2500
7%
Банкетки, вешалки, стулья, полки, кресла
1100
1500
2500
5%
Столы, обувницы, стеллажи, ТВ-тумбы, комоды, кровати, диваны, кухонные уголки
1500
2500
4000
10%
Гостиные (стенки), шкафы
1900
3000
5500
10%
Цены (1)
Как купить или где мы находимся +
«СкидкаГИД» — это сервис сравнения цен в магазинах, кэшбэк сервис и помощь в выборе товаров, посредством подборки видео обзоров, отзывов и сравнения товаров. Большинство магазинов, представленных на сайте, осуществляют доставку по России, поэтому выгодно пользоваться онлайн заказом на сайте этого магазина (доставляются ли заказы в ваш регион, можно узнать на сайте выбраного магазина). Чтобы купить выбранный товар, необходимо кликнуть кнопку «купить» на против выбранного магазина и продолжить покупку на сайте этого магазина. Чтобы получить кэшбэк выполните теже действия предварительно зарегистрировавшись.
Цена от 2100 руб до 2100 руб в 1 магазинах
| Магазин | Цена | Наличие |
| 220 Вольт |
Электрическая часть — как соединить провода в люстре
Думаю основной вопрос как собрать люстру с тремя рожками закрыт. Пора приступить к самому ответственному моменту – монтажу электропроводки. Имеется два варианта подключения: к одинарному выключателю и к двойному. От типа подсоединения зависит группировка проводов. В первом случае их будет две, во втором – три. Разделение кабеля осуществляется по цвету.
Я буду подключать люстру к одноклавишному выключателю, поэтому у меня будет две группы – фазные и нулевые провода.
Если у вас двойной выключатель, значит, будет три группы: все нулевые провода – первая, вторая группа фазные проводов к одной клавише, третья группа фазные провода ко второй клавише выключателя.

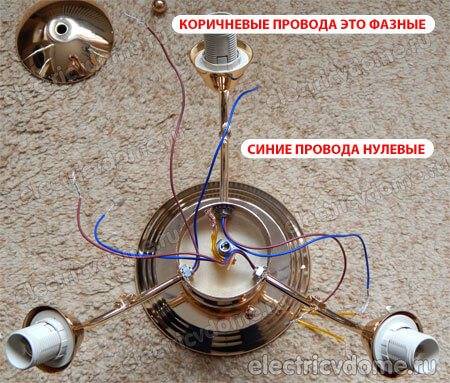

У каждого рожка на выходе имеется два провода с изоляцией разного цвета. Их окраска может быть любой. Я всегда разбиваю провода по цвету таким образом: синие провода — это нулевые, коричневые — это фазные. Сначала следует работать с проводами одного цвета, например, «фазой», а затем сгруппировать провода другого цвета – «ноль».
Соединение проводов в люстре под одноклавишный выключатель
Проще всего подключать люстру к одинарному выключателю. В данном примере к люстре подходит фазный и нулевой провод, в каждом рожке также имеется по два провода. Все коричневые (фазные) провода рожков соединяем между собой. Затем соединяем вместе все синие (нулевые) провода рожков. Таким образом, у вас вышло 2 группы проводов.
Поделив провода на группы, их следует соединить и с главным питающим проводом, это провод который вставлен в стержень. Один его конец выходит к декоративной крышке и там подключается к проводам которые выходят из потолка, второй конец как раз заходит в корпус люстры. Теперь все коричневые провода соединяем с одним из питающих проводов, а все синие провода соединяем со вторым из этих проводов.
Обычно в комплект люстры входят соединительные колпачки. Кончики проводов освободите от изоляции на участке длиной 1-2 см, скрутите их друг с другом, после чего вращающими движениями наверните на них коннектекер. Теперь он надежно защищает место соединения.
Для надежности место скрутки проводов можно пропаять.
Когда провода будут уложены можно одевать крышку на корпус светильника и фиксировать ее при помощи декоративной гайки.
Как соединить провода в люстре при подключении ее к двухклавишному выключателю
Первый этап подключения к двойному выключателю – разделение рожков люстры на две группы. Проще всего, если предусмотрено подключение четного числа лампочек. В этом случае делите их на две группы: нечетные – первая, четные – вторая. Естественно, нулевые провода войдут в третью группу. При таком подключении будет достигнута полная симметрия и гармония.
Несколько сложнее придется при сборке люстры с нечетным количеством рожков. В этом случае осуществить его симметрично уже не выйдет. Поэтому в одной группе будет больше лампочек, в другой – меньше.
Если, например, у Вас пяти рожковая люстра, как собрать люстру и подключить ее к двухклавишному выключателю? Ну во-первых симметрично разбить провода по группам тут не получится.
Здесь придется выполнять соединение проводов таким образом, чтобы одной кнопкой включалась, например 3 плафона, второй – 2 плафона. А если включить оба переключателя одновременно, будут светиться все лампы. Варианты могут быть разными.
Теперь пора переходить к делу: «нулевые» провода войдут в первую группу, а фазные разделяются на два блока, один подсоединяется к 1, 3 и 5 рожкам, а второй – ко 2 и 4.
Как и в варианте с использованием одинарного выключателя теперь требуется каждую группу подключить к питающему проводу (провод который размещен в стержне люстры).
Затем все делаем, как и в случае с одноклавишным выключателем, подключаем все эти группы к главному питающему кабелю. Но есть одно отличие этот питающий провод который заходит в корпус люстры должен быть не двух- а трехжильный. К одной жиле подключаются все синие (нулевые) провода, ко второй жиле подключаются провода группы 1, к третей подключаются провода группы 2.
Теперь осталось только завершить сборку светильника. Бережно поместите провода в корпус и закрепите нижнюю крышку декоративной гайкой. Плафоны и декоративные элементы устанавливаются после подключения люстры.
Разумеется, сборка люстры может незначительно отличаться, но в целом процесс происходит именно так, как описано выше.
- При выключении энергосберегающая лампа мигает
- Светодиодная лента подключение к блоку питания
Подготовительные операции
Подобные операции связаны с тем, что необходимо вызвонить все провода для подключения. Особенно это актуально для тех, кто не имеет дела с электричеством постоянно. Как правило, на потолке может торчать от 2-х до 3-х проводов и совсем редко – четыре провода, да они на самом деле и не нужны, поскольку хватает даже 2-х проводов. Если все же торчит 3 провода, то один из них является заземлением. Если знать, где нулевой провод, где фазный, а где заземление, то проблем с подключением люстры не должно возникнуть.
Заземление
Заземляющие проводники встречаются в новых постройках, а также в квартирах после капитального ремонта, с заменой электрической проводки. Как правило, он отличается зелено-желтой окраской. Подключается он к такому же проводнику, который располагается на люстре, хотя не во всех люстрах имеется подобный провод.
Провод заземления есть в домах новой постройки или недавно отреставрированных
Случается, что на люстре подобного проводника нет, поэтому заземляющий провод на потолке изолируется и оставляется неподключенным, иначе, если его не заизолировать, он может случайно прикоснуться к фазному проводу и тогда получится короткое замыкание, поскольку провод заземления всегда связан с нулевым проводом.
Фазный и нулевой проводники
Рабочими, основными проводниками считаются «фаза» и «ноль». В домах старой постройки все провода имеют одинаковую расцветку. В новых домах или в домах после капитального ремонта, разводка электрической проводки осуществляется разноцветными проводами, что упрощает процесс подключения. К сожалению, это бывает не всегда и лучше лишний раз перестраховаться, прозвонив все провода: электрики бывают всякие и не всегда придерживаются определенных правил. Особенно это актуально по отношению к частным специалистам, у которых зачастую даже отсутствуют документы, допускающие их к подобным работам.
Чтобы определиться, где какой провод, можно воспользоваться либо мультиметром, либо индикаторной отверткой, с помощью которой легко определить фазный проводник. Если на потолке 3 провода, и они коммутируются двумя выключателями, то должно быть 2 фазных провода и один нулевой. Выключатели следует включать/выключать поочередно, чтобы определить, какой фазный проводник связан с определенной клавишей выключателя. После того, как назначение всех проводов определено, можно приступать к подключению люстры, выключив перед этим автомат на осветительном щитке для надежности, хотя достаточно перевести клавиши выключателей в положение «выключено» и проконтролировать наличие напряжения на фазных проводах с помощью индикаторной отвертки. Как правило, выключателями коммутируются фазные проводники, как более опасные.
Прозвонка проводов на потолке темтером
На фото можно увидеть, по какой технологии определяются провода при наличии мультиметра. В первую очередь следует перевести переключатель на мультиметре в положение, когда измеряется переменное напряжение, выбрав предел измерения больше 220 V. При прозвонке двух фазных проводов мультиметр не покажет ничего, поэтому можно смело говорить, что третий провод является нулем. Затем делаются контрольные измерения, подключая к мультиметру поочередно третий провод и каждый из проводов определенные заранее, как фазные. Прибор должен показать напряжение в пределах 220 V. Если провода не имеют разной расцветки, то нулевой провод можно пометить, например, наклеив кусочек изоленты.
Намного проще вызвонить все провода с помощью индикаторной отвертки: если индикатор зажегся, значит это фазный провод, а если нет – значит нулевой. Остается только их пометить.
Использование индикаторной отвертки для поиска фазы
Если на потолке торчит 2 провода, то это «фаза» и «ноль», хотя иногда важно знать, какой из двух проводников фазный. Как правило, на некоторых современных люстрах на клеммниках ставятся о и «L», поэтому нулевой провод желательно подключить к клемме «N», а фазный – к клемме «L»
Способы крепления люстры
Фиксация люстры с использованием крюка
Металлический крюк – это наиболее упрощённый и надёжный вариант. Существует два пути использования различных типов крюков:
1. Когда масса люстры менее 3,5-4,0 кг можно без опаски использовать крюк с резьбовой нарезкой. Технология установки несложная – просверлив нужное (по диаметру и глубине) отверстие в материале потолка, необходимо расположить в канале дюбель из пластика. Затем остаётся аккуратно вкрутить крюк на максимально возможную глубину.
Внимание! Крепить удерживающий люстру крючок можно только в бетон или в массивную деревянную основу (балки, брёвна, брусья и т. п.)
Недопустимо монтировать основной элемент в гипсокартон, пластиковые панели или декоративные накладные детали!
2. Если осветительный прибор тяжелее 4,0 кг, то технология будет другой. В этом случае нужно использовать особые анкерные болты (d>=10,0 мм.кв.) с распорочным крюком. Совершив высверливание нужного канала, необходимо ставить в него анкер и затянуть его до предела. Теперь, светильник будет надёжно располагаться под потолком.
Как лучше соединить провода
Как правило, электричество ошибок, даже мелких, не прощает и рано или поздно, но результаты не заставят долго ждать. В основном, проблемы касаются некачественного соединения проводов, как в процессе формирования групп, так и в процессе их подключения к электрической проводке.
Плохая скрутка всегда даст о себе знать через какое-то время, поскольку контакт нарушается и начинает греться. Исходя из последних требований, при подключении люстры к электрическим проводам, скрутки делать нежелательно, хотя качественно выполненная скрутка не уступает по надежности клеммным соединениям. Большинство выпускаемых в наше время люстр комплектуется подобными клеммами, к тому же, их можно купить в любом отделе строительного магазина, где продаются комплектующие для электрической проводки.
Соединить провода от люстры и выключателя нужно в клеммной коробке
Зачастую возникают проблемы из-за того, что в отверстие не помещается скрутка из нескольких проводов. В таком случае, есть выход: к скрутке припаиваются проводник, длиной не больше 10 см. Если говорить о современных люстрах, то в них используется достаточно тонкий провод, поэтому скрутка даже из 5 проводов легко помещается в отверстии зажимов.
После того, как группы (скрутки) сформированы, их вставляют в клеммник и надежно зажимают винтами. После этого приступают к подсоединению люстры на потолке, проделав подобную операцию с проводами. Их также вставляют в клеммник и надежно фиксируют такими же винтами. Самое главное – это правильно подключить нулевую и фазные группы.
На видео можно детально ознакомиться с процессом формирования групп из множества проводов, а также с правильным их подключением к клеммнику.
Как подключить люстру. Как соединить провода. Установка в Киеве 0974288408
Проверьте провода люстры
Провода внутри люстры / atcharlotteshouse.com
Если светильник не проверяли на работоспособность в магазине, перед установкой обязательно нужно убедиться в отсутствии короткого замыкания и пробоя на корпус. Действуйте так:
- На мультиметре установите режим прозвонки цепи.
- В люстре с одним плафоном два провода, коснитесь их щупами мультиметра. Если звукового сигнала нет, значит, всё в порядке. Если есть — где-то в цепи короткое замыкание. Нужно детально осмотреть все контакты и устранить неисправность.
- В люстре с несколькими плафонами много проводов. Разделите их по цветам на две группы. Считайте эти пучки двумя отдельными проводами и проверьте их мультиметром, как описано выше.
- Если у светильника металлический корпус, приложите к нему один щуп мультиметра, а вторым поочерёдно коснитесь каждого из контактов внутри патронов люстры. Сигнала быть не должно. В противном случае есть пробой и надо искать, какая из клемм касается корпуса. Если не устранить неисправность, то может ударить током при касании к люстре во время работы.
Этап 2 – Подготовка необходимых материалов
Подключение люстры своими руками не обойдется без некоторого инструментария и расходников. Для осуществления монтажа потребуются следующие приборы:
- Дрель или перфоратор;
- Стремянка или табуретка;
- Подходящие по типу отвертки, в том числе и индикатором;
- Шуруповерт;
- Острый нож.
Читайте здесь! Лампа накаливания: конструкция, особенности применения и подключения (85 фото)
Также нужны расходные материалы, в том случае, когда они не предусмотрены набором:
- Клеммы или специальные соединительные колодки.
- Подходящий к потолку или стене крепеж: для дерева – саморез, крюк, для гипсокартона – кронштейн, для бетона – анкерный крюк.
- Саморезы с дюбелями.
Сборка потолочной люстры
Итак, в наличии у нас имеется потолочная люстра цвета античная бронза. Характеристики люстры стандартные, цоколь E27, максимальная мощность лампочки 60 Вт.
Чертеж потолочной люстры
В комплект люстры входят следующие элементы:
- Крепежная планка
- Потолочная чаша
- Арматура
- Плафон — 3 шт.
- Трубка — 3 шт.
- Декоративная гайка
- Юбка патрона — 3 шт.
- Центральный провод
Схема сборки люстры и монтажа ее на планку
Последовательность сборки люстры достаточно прозаична и сводится к выполнению следующих пунктов:
1. Продеваем провода от арматуры через трубки и отверстия потолочной чаши.
Фото – Полые трубки для крепления каркаса люстры
Установка трубки
2. Скрепляем арматуру и потолочную чашу с помощью трубок.
Провода продеты через трубки и заведены в потолочную чашу
Вернуться к содержанию
Сервисы для жителей г.Москва
| М.Видео Скидка 5% за оплату онлайн | |
| Эльдорадо RU ВОЗВРАЩАЕМ 5%на ВСЁ при онлайн-оплате | |
| AliExpress | Поискать на Ali |
| Беру Бесплатная доставка от 2 499 ₽ | Поискать на OBI |
| eBay | Поискать на eBay |
заказать еду
| Компания | Предложение |
| Утконос |
«Утконос» – лидер в области интернет-торговли продуктами питания и сопутствующими товарами.
заказать еду
General Food – фудтех компания, занимающаяся производством и доставкой здорового питания на весь день (или рациона на 6 дней) в Москве.
заказать еду
Мы готовим и привозим вам домой ежедневный рацион правильного питания, разложенный по коробочкам, по доступной цене.
Крепим люстру на потолок и подключаем её к сети напряжения
Вот мы и подошли к вопросу как повесить люстру. Я встречал люстры двух видов: с крепежной планкой, которая монтируется к потолку и уже к ней крепиться вся конструкция люстры, и люстры, которые просто можно повесить на крючок, забитый в потолок.
С последним случаем всё понятно и я его рассматривать не буду. А вот моя люстра крепилась именно на монтажную планку. Вот этот вариант крепления и рассмотрим.
Шаг 1. Примеряем люстру к тому месту, где она будет крепиться. Прилегание закрывающей место крепления и соединение проводов «тарелочки» должно быть плотным к потолку. Мне немного мешал крючок, на котором висел прошлый светильник. Пришлось его подогнуть к потолку. Если у вас такая же ситуация – не срезайте его полностью, мода меняется, и следующая люстра может быть с другим креплением, и он снова пригодиться.
Шаг 2. Размечаем крепление монтажной планки и крепим её на потолок.
Для этого прикладываем планку к потолку так, чтобы она не мешала подключению проводки и при помощи карандаша размечаем места крепления. Сверлим отверстия, забиваем в них дюбеля и крепим шурупами планку к потолку.
Шаг 3. Подключаем электропроводку.
Внимание: все работы производите при отключенном напряжении (выключите входные автоматы и проверьте отсутствие напряжения в сети). При подключении к одно клавишному выключателю (помним, что в этом случае из потолка торчат два провода («фаза» и «ноль») или три провода, третий это заземление, оно может быть или не быть в зависимости от времени постройки вашего дома, в советские времена его делали очень редко)
Просто соединяем 2 провода люстры («фазу» и «ноль») (третий желто-зеленый, заземление, не трогаем) с двумя проводами («фазой» и «нулем») сети (те, что на потолке) через клемник. Если соединение происходит скруткой проводов, места скруток аккуратно изолируем. Какой провод люстры к какому проводу сети вы подключите не имеет значения, главное заземление соединить с заземлением
При подключении к одно клавишному выключателю (помним, что в этом случае из потолка торчат два провода («фаза» и «ноль») или три провода, третий это заземление, оно может быть или не быть в зависимости от времени постройки вашего дома, в советские времена его делали очень редко). Просто соединяем 2 провода люстры («фазу» и «ноль») (третий желто-зеленый, заземление, не трогаем) с двумя проводами («фазой» и «нулем») сети (те, что на потолке) через клемник. Если соединение происходит скруткой проводов, места скруток аккуратно изолируем. Какой провод люстры к какому проводу сети вы подключите не имеет значения, главное заземление соединить с заземлением.
При подключении к двух клавишному выключателю необходимо два фазных провода (провода 6,7), 1-ой и 2-ой групп люстры, подключить к «фазным» проводам сети, а «нулевой» провод люстры (8) к «»нулевому» проводу сети». Главное не перепутать «нули» и «фазы».
Чтобы все правильно сделать необходимо определиться с проводами, торчащими из потолка. Еще раз повторю, в основном, при двух клавишном включении выведено к месту подключения светильника три провода – один нулевой и два фазных. В современных постройках выводится четыре провода — один «нулевой», два «фазных» и один провод заземления (он всегда желтого цвета с зеленой полосой).
Чтобы определить «фазные» провода и «нулевой» воспользуемся пробником (индикатором фазы) – прибором для определения фазы в сети в простонародье называемым «фазометром» с виду напоминающим отвертку. Прибор очень прост в использовании: подаем напряжение в сеть и включаем две клавиши выключателя, касаемся отверткой оголенного провода придерживая индикатор пальцем с верхнего торца. При наличии фазы на проводе внутри ручки загорится индикатор. Поочередно пробуя все провода определяем два фазных провода.
Внимание: для проведения дальнейших работ не забудьте выключить напряжение в сети
Соединяем один «фазный» провод сети с одним фазным проводом люстры, второй «фазный» провод сети с «фазным» проводом люстры, «нулевой» провод сети с «нулевым» проводом люстры. Если есть заземляющий провод – соединяем его с заземляющим проводом люстры.
Шаг 4. При помощи декоративных гаек прикрепляем люстру к монтажной планке.
Шаг 5. Устанавливаем на место все декоративные элементы светильника, вешаем плафоны и вкручиваем лампочки.
Вот теперь наша красавица готова засиять во всем великолепии.
В следующей статье планирую написать, как устанавливать и подключать розетки и выключатели.
Сколько проводов на люстре
Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:
- Можно соединить два фазных проводника вместе, сформировав таким образом один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой клавишей, что не очень удобно.
- Один фазный проводник изолируется, тогда люстра будет включаться/выключаться одной из клавишей, на выбор.
Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке
Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.
Когда люстра имеет 3 провода, то поступают так:
- Заземляющий провод не подключается, если его нет на потолке.
- Заземляющий проводник подключается к такому же проводнику на потолке.
Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.
Подключение к двухклавишному выключателю
Когда люстра имеет больше 2-х источников света, то не имеет смысла постоянно включать большое количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и максимальное количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.
Подключение пятирожковой люстры к двойному (двухклавишному) выключателю
В последнее время люстры соединяются внутри разноцветными проводами. Как правило, используются синие и коричневые проводники, хотя возможны и другие варианты расцветок. Согласно стандартам, синий провод предназначается для подключения «нуля». Поэтому в первую очередь формируется «ноль», за счет скрутки всех синих проводов
Важно проконтролировать, чтобы в это соединение не попали другие провода
Перед тем как подключить люстру, проводники группируют
Следующий этап – это формирование групп источников света. Если люстра 3-х рожковая, то здесь вариантов не много: формируется 2 группы, состоящие из 1-й и 2-х лампочек. Для 5 рожковой люстры возможны такие варианты: 2+3 лампочки или 1+4 лампочки. Эти группы формируются за счет скручивания фазных проводов, которые могут иметь коричневый цвет. В результате получается группа из «нулевых» проводников одного цвета, вторая группа представляет отдельную «фазную» группу, в которую может входить один или несколько проводников и третья группа также является «фазной», в которую входит 2 и больше проводов, в зависимости от численности источников света.
Схема подключения двухклавишного выключателя
Подсоединение люстры к одинарному выключателю
Способ подключения довольно простой, даже в том случае, если в люстре не одна и не две лампочки. Намного проще это сделать, если из люстры выходят провода двух цветов. В таком случае, скручиваются вместе провода одного цвета, сформировав таким образом 2-х проводниковую линию. На рисунке ниже показана схема включения люстры к одинарному выключателю.
Схема подключения люстры к одноклавишному выключателю
Естественно, что при подобной схеме включения одновременно коммутируются все лампочки, что не всегда обосновано с экономической точки зрения.
Основные схемы подключения потолочного светильника
Мы разберем 4 метода синхронизации кабелей:
- Как подключить люстру на 5 рожков к одноклавишному выключателю.
- Способ синхронизации кабелей светильника с клеммами двухклавишной панели.
- Подключение оборудования, от которого отходит 10 жил.
- Установка люстры с тремя кабелями.
Как подключить 5-рожковую люстру к одноклавишному выключателю?
В данной модели прерывателя предусмотрено два или три кабеля основной сети электроподачи: фаза, земля и ноль. В большинстве случаев «земля» отсутствует, ее использование оправдано только в промышленных зданиях. Одноклавишный рубильник будет включать и выключать все лампы одновременно, поэтому нет смысла делить их на группы. Если из люстры выходит два кабеля с фазой, их следует смотать между собой и завести в клеммную коробку. Можно воспользоваться методом последовательного соединения: ввести концы жил с разные слоты, закрепить их болтами и замкнуть их дополнительным общим кабелем сечением на 0,25 кв.мм. Заключительный этап в подключении пятирожковой люстры – изоляция дополнительного провода после соединения.
Ноль всегда является общим кабелем, поэтому и от общей сети, и от люстры для него предусмотрено только по одной жиле, — проблем с подключением не возникнет.
Схема подключения люстры с 5 лампами для двухклавишного выключателя
От прерывателя с двумя кнопками отходит два провода фазы и один нулевой. Производители люстр с пятью лампами также делят общее количество светильников на две группы: две и три лампы. Поэтому из ствола осветительного прибора выходит тоже три кабеля: две фазы и ноль.
Такая схема подключения люстры с 5 лампочками самая простая: соедините фазы люстры с фазами сети и оба нуля скруткой или внутри клеммной коробки. При использовании последней не стоит закручивать контакты слишком сильно – жила может обломиться, и электрическая цепь прервется.
Как подцепить люстру на 5 лампочек и 10 проводов?
Здесь сложности возникают чаще всего, но такой способ имеет одно важное преимущество – вы сами выбираете, какие лампы объединять в группы. Нулевой провод всегда общий, поэтому следует выполнить следующие действия:
- Подвесьте люстру на крюк, чтобы она не упала и не была на весу.
- Найдите нулевой провод с помощью расцветки, маркировки или указаний в техническом паспорте.
- Соедините 5 нулевых жил люстры пассатижами или отверткой в клеммной коробке последовательным методом.
- Заведите один нулевой кабель в короб с другой стороны и зафиксируйте его крепежом.
- Разделите фазы на две группы если у вас стоит двухклавишный выключатель или объедините в одну при наличии однокнопочного. От количества групп зависит число используемых клеммных коробов: спрятать два маленьких проще, чем один длинный.
- Соедините фазы аналогичным образом. Все скрутки следует изолировать лентой.
Важно: не прикасайтесь к токопроводящим путям даже тогда, когда они обесточены. Остаточное напряжение не вызовет удара критической силы, но способно вывести человека из строя на некоторое время

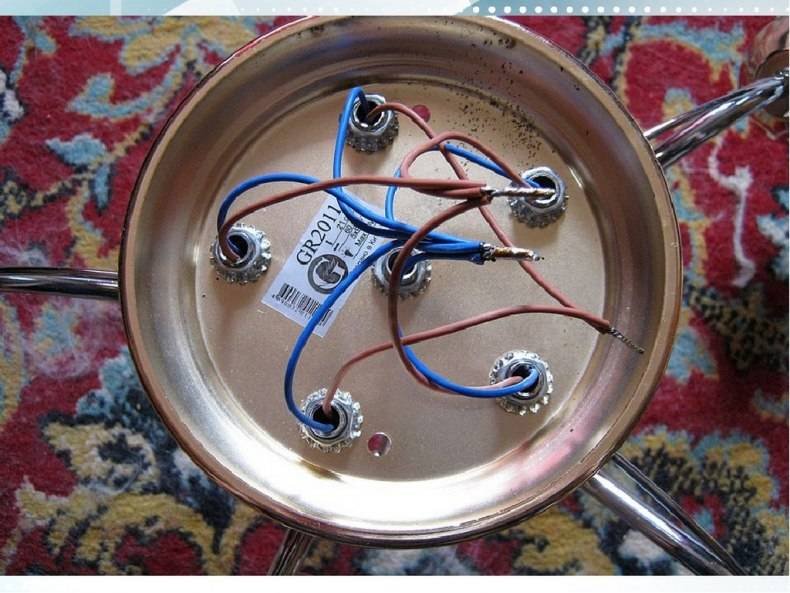

Схема подключения люстры в 5 рожков и три общих кабеля
Способ схож с первым методом. Однако здесь производитель уже сам распределил группы светильников и упростил вам задачу: вам не придется думать, как соединить провода в люстре на 5 рожков. После подключения следует проверить работоспособность прибора освещения. Для этого активируйте автомат электрощитка и включите кнопки рубильника. Если вы строго следовали нашей инструкции, все должно начать работать после первой попытки монтажа.
Дерзайте! Мы уверены, что ваша работа вызовет восхищение вашей жены, тещи и прочих дам в вашем окружении!
Порядок сборки люстры
Принеся домой только что купленную люстру, вскрываем коробку. Делать это следует аккуратно, чтобы случайно не повредить содержимое упаковки. Чтобы избавиться от клейкой ленты, лучше всего воспользоваться канцелярским ножом.
Производитель обычно всё упаковывает по блокам. Все детали лежат отдельно. К необходимым элементам уже подключены провода — задача лишь в том, чтобы верно их соединить друг с другом.

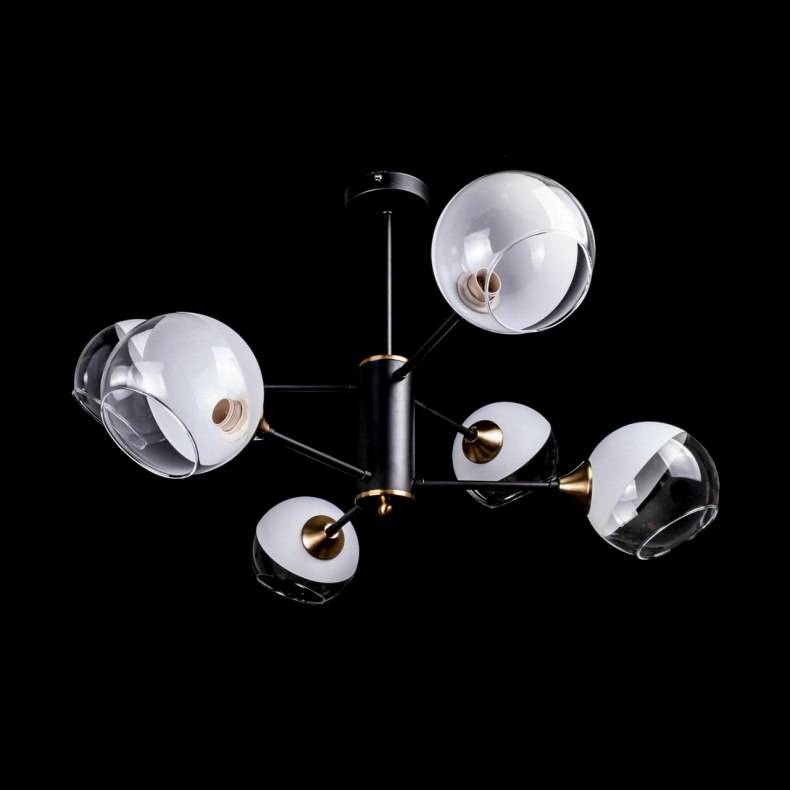

С пятью плафонами
Рожковую люстру необходимо начинать собирать с верхней части, а именно — с каркаса, который предназначен, чтобы держать на себе вес всей остальной конструкции.
Далее нужно будет собрать среднюю часть, на которой, собственно, и будет располагаться сам каркас. На этом же этапе нужно будет соединить верхнюю часть с декоративной тарелкой.

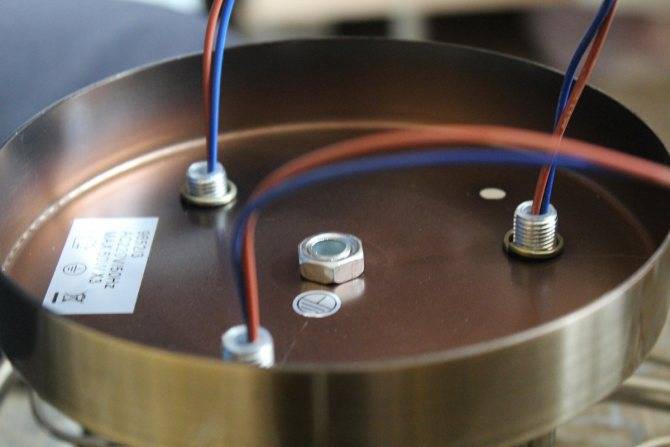

Декоративная тарелка предназначена не только для сокрытия проводов. Она позволяет предохранить проводку от повреждений.
Кроме всего прочего, тарелка помогает увеличить поверхность для удобного крепления устройства.
Крепление рожков
Как только будет завершена сборка верха и середины люстры, нужно заняться сборкой и фиксацией рожков на каркасе. Рожками называются элементы осветительного прибора, которые несут на себе лампочки. Как форма, так и их количество могут быть различными. Лишь этим может отличаться процедура сборки различных типов люстр, но в целом различий никаких нет.
Прежде всего следует открутить декоративную гайку — она удерживает защитный слой на корпусе. Затем откручиваем гайку с рожка, а также снимаем контршайбу.
Используя ранее снятые гайку с контршайбой, закрепляем рожок на корпусе люстры. Ставим декоративную гайку на то место, откуда ранее мы её выкрутили.
Оставшиеся рожки закрепляем аналогичным образом.
Как собрать светодиодную люстру
Вот что может быть сложного в том, чтобы собрать светодиодную люстру? Но, как показывает практика, именно собрать её и подготовить к установке и занимает больше всего времени. Все «блестяшки», которые имеются в комплекте поставки, заворачивают в защитную плёнку. Она предохраняет их от загрязнения, а также от механических повреждений.
Все эти детали необходимо раскрутить, избавить от плёнки. Далее, следуя инструкции, всё прикручиваем по своим местам, где нужно подвешиваем подвески (иногда в люстрах используют кристаллы Сваровски). Как только всё будет собрано, нужно вкрутить сами лампочки.

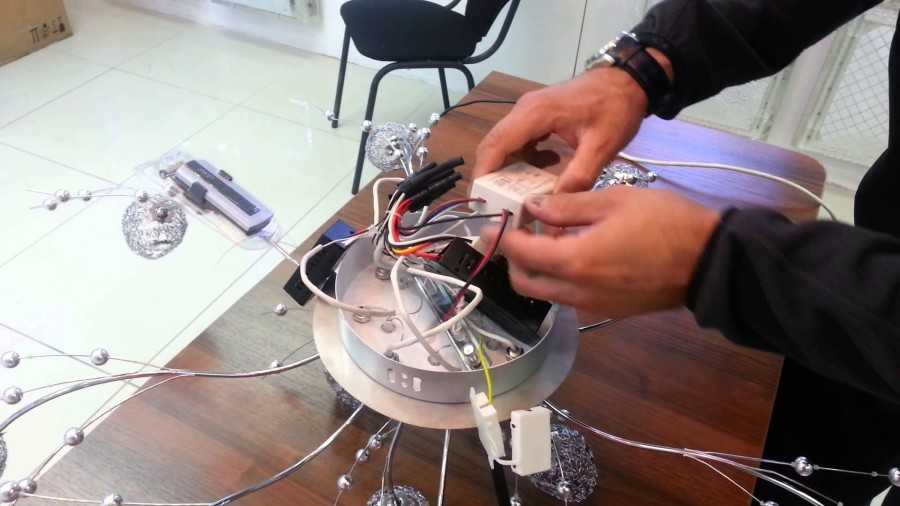

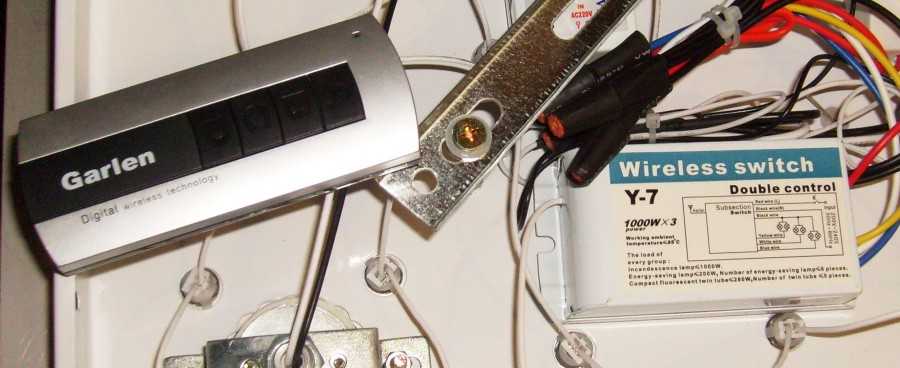

Следующий момент достаточно важен. В комплекте с люстрой идут приёмник и контроллер (обычно они размещены в общем корпусе), а также блоки для подачи питания на лампочки. Всё это оборудование должно быть хорошо закреплено, чтобы когда люстра будет повешена, в ней ничто не болталось.
Закрепить лучше клейкой лентой с двухсторонним слоем. Если её нет в наличии, то лучше приобрести, чтобы сделать всё качественно.

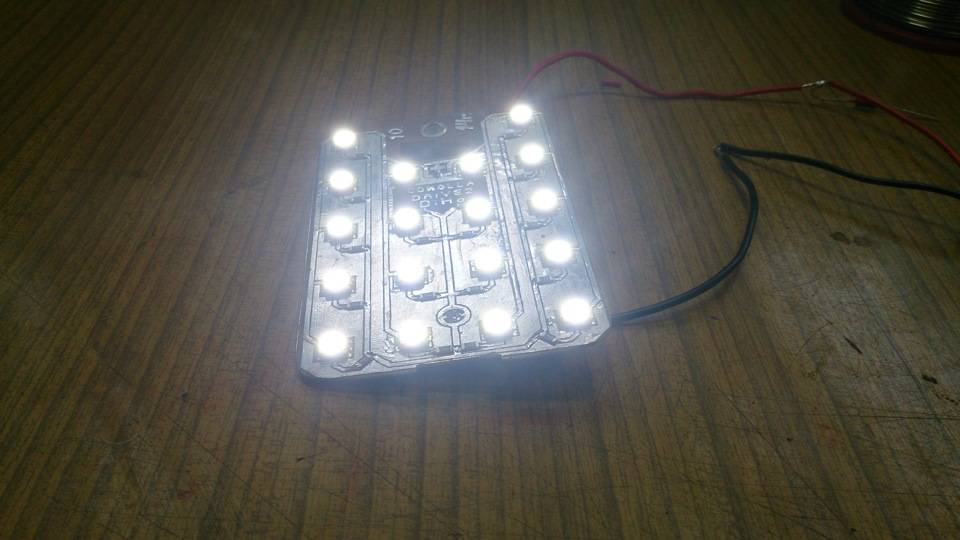

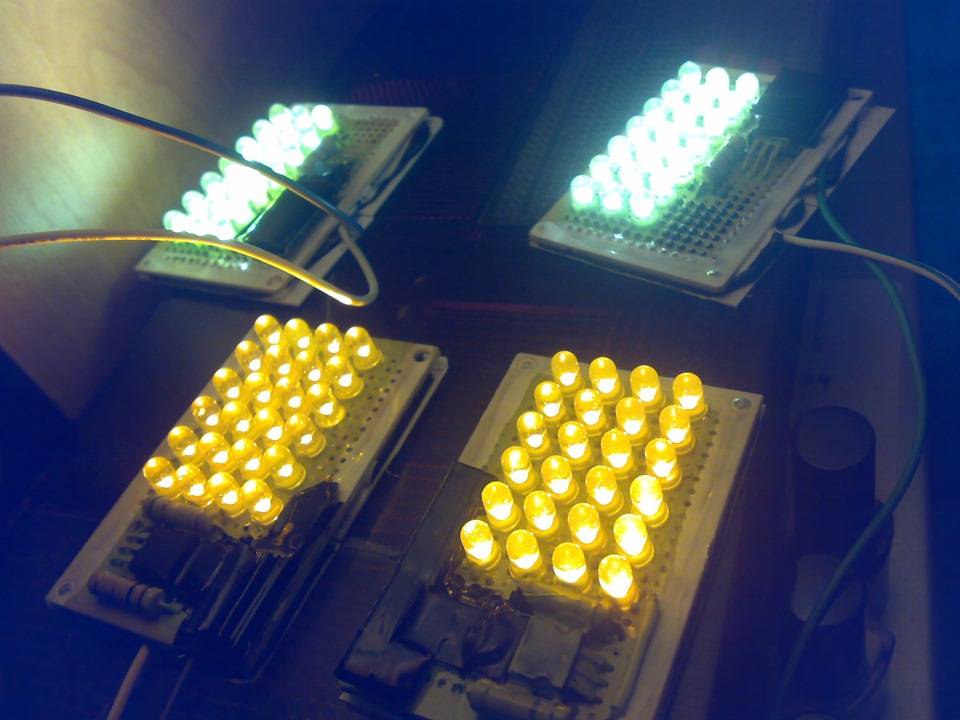

В группу светодиодов входит от двенадцати до пятидесяти элементов, которые соединяются последовательно.
По сути, на этом шаге сборку люстры можно считать завершённой.
