Как врезаться в пластиковую трубу: особенности работ и разбор всех важных нюансов

Монтаж смесителя

Для того чтобы установить смеситель в ванной или на кухне, потребуется большинство из навыков, которые были описаны выше. Соединение может осуществляться при помощи шлангов или эксцентриков. Все будет зависеть от того, где происходит монтаж.

Смеситель для кухни устанавливается так:

  • Проверяется комплект поставки. В нем должны быть все необходимые уплотнители, планка фиксатор, гайки, штоки. Шланги лучше купить отдельно, те, что идут в комплекте, обычно, не очень высокого качества.
  • При необходимости в раковине делается отверстие при помощи специального приспособления или дрелью.
  • Производится сборка смесителя. Для этого к основному модулю прикручивается гусак.
  • Если на смесителе есть установочная резьба, тогда он просто помещается в изготовленное гнездо и закрепляется гайкой, если нет, тогда необходимо установить резьбовые шпильки в соответствующие отверстия на корпусе. Далее надевается резиновая прокладка, кран помещается на свое место и с внутренней стороны фиксируется металлической пластиной и гайками.
  • На подающие трубы устанавливается два шаровых крана, которыми можно будет отсечь подачу при ремонте. Резьбовые соединения уплотняются, как было описано выше.
  • Шланги с длинной и короткой иглой вкручиваются в смеситель, а потом накручиваются на смонтированные запорные механизмы. В них обычно есть уплотнительная прокладка, поэтому паковка не потребуется.

Для ванной все происходит немного легче, если выходы под смеситель уже смонтированы.

  • Кран собирается.
  • Резьбы эксцентриков пакуются, и элементы вкручиваются в соединительную муфту или уголок.
  • Сверху устанавливаются хромированные ободки.
  • Смеситель накручивается на эксцентрики.
  • При помощи уровня выставляется его плоскость.

Теперь вы знаете, каким образом осуществляется монтаж запорных механизмов. Эта информация полезна для любого домашнего мастера. Надеемся, у вас не возникнет проблем с прокладкой коммуникаций на даче или дома.

Как правильно врезаться в водопроводную пластиковую трубу

В вашем частном доме пластиковые коммуникационные системы и им требуется модернизация или ремонт? Выполнить монтаж пластика своими силами несложно, благодаря особенностям этого материала, ведь верно? Но как врезаться в пластиковую трубу, когда она под давлением? И возможно ли это выполнить самостоятельно?

Мы подскажем вам ответы на возникшие вопросы — в статье рассмотрено несколько способов врезки в трубу для организации отвода от уже имеющейся магистрали. Начиная с самого простого — перекрыть трубопровод на время и вставить в нужном месте тройник, вырезав предварительно участок.

Следуя рекомендациям, приведенным в видеосюжетах, можно выполнить большинство работ своими силами, не привлекая квалифицированных специалистов.

Способ #3 — обжимной хомут (накладка)

Помимо электросварной седелки существует ее более простой аналог – накладной хомут. Он состоит из двух раздельных стягиваемых вместе болтами деталей.

Одна для накладки сверху пластиковой трубы, а вторая снизу для притягивания верхней части. Между ними дополнительно вставляется уплотнительная прокладка для предотвращения протечек.

Схема врезки. Количество стягивающих болтов и размеры обжимного хомута зависят от диаметра трубопровода, в который производится врезка

Обычно верхняя и нижняя накладываемые детали в точности повторяют габариты трубы. Но есть и универсальные хомуты, у которых верх сделан небольшим, а вместо низа металлическая полоса для стяжки.

Внешне они напоминают ремонтные аналоги для подсоединения шлангом или закрытия свищей. Только в верхней части у них патрубок для подсоединения отвода.

Хомуты для врезки в пластиковую трубу бывают:

  • с запорным краном;
  • со встроенной фрезой и защитным клапаном;
  • с фланцевым либо резьбовым концом из металла;
  • с пластиковым торцом под пайку или склеивание.

Чтобы выполнить врезку, хомут надевается на трубу и фиксируется на ней гайками либо болтами, в зависимости от конструкции. После через имеющийся отводной патрубок производится засверливание. А потом подсоединяется сам отвод от магистрали.

Сверлить трубу, не установив на нее хомут или седелку, не рекомендуется. Можно ошибиться с диаметром сверла и точкой сверления. Лучше всего делать это через патрубок уже установленного для ответвления фитинга.

Так сверло по размерам точно будет несколько меньше внутреннего сечения врезаемого отвода и установлено окажется точно там, где нужно.

Нюансы работ на водопроводе под давлением

Для врезки в напорный трубопровод используются электросварные седелки и хомуты с встроенной фрезой. Она находится в специальном герметичном корпусе насадки.

Для сверления пластика ее зачастую достаточно провернуть шестигранным ключом. Но есть и модели под дрель.

Наличие герметичного ответвления с фрезой внутри гарантирует отсутствие брызг воды в момент просверливания находящейся под давлением трубы

В некоторых подобных конструкциях присутствует встроенный вентиль. Тогда после завершения сверления фреза поднимается, кран закрывается, а насадка со сверлом снимается. Вместо нее монтируется отводная труба.

Применение накладок с внутренней фрезой позволяет врезаться в любые водопроводы

Они сильно упрощают процесс врезки, но на них придется потратиться. При этом по герметичности получаемого соединения они не превосходят и не уступают стандартным решениям.

Выводы и полезное видео по теме

Нюансов в подсоединении ответвления к пластиковому трубопроводу существует немало. Различаются и виды пластиков, и фитинги по конструкции, и способы врезки.

Чтобы не допустить грубых ошибок, мы рекомендуем вам просмотреть нижеприведенные видео по этой тематике.

Врезка в трубу из ПНД под давлением с помощью седелки с фрезой:

Особенности монтажа электросварной седелки:

Нюансы врезки в полиэтиленовый водопровод:

Врезаться в существующий пластиковый водопровод приходится нечасто. Но иногда нужно менять трубы, устанавливать счетчики воды либо банально подключать дополнительную сантехнику. Для этого есть несколько различных видов фитингов и технологий врезки.

Для любого случая найдется оптимальный вариант, чтобы монтаж можно было осуществить самостоятельно. Перепоручать эти работы профессиональным сантехникам обязательно только в ситуации подсоединения к общему водопроводу, где требуется проходить предварительные согласования.

Врезка в металлический водопровод

Для врезки в металлический трубопровод используется седельный хомут со сверлением. Существует несколько его разновидностей. Перед установкой прибора на трубу, она тщательно очищается от ржавчины и загрязнений (если такие есть). Кроме нижней части в виде полукруга, в верхней части хомут имеет запорный клапан с отверстием, предназначенным для сверления и непосредственно сверло

При размещении на трубе части скрепляются между собой болтами.Обратите внимание! Для обеспечения плотного прилегания к поверхности водопровода имеются уплотнительные резинки

После закрепления хомута просверливается отверстие и закрывается заглушкой при помощи специального винта. Подобный хомут может быть использован в качестве запорной арматуры. Также можно взять хомут с уже вкрученным вентилем. После готовности отверстия сверло вытаскивается и вентиль перекрывается. Далее выполняются другие необходимые монтажные работы.

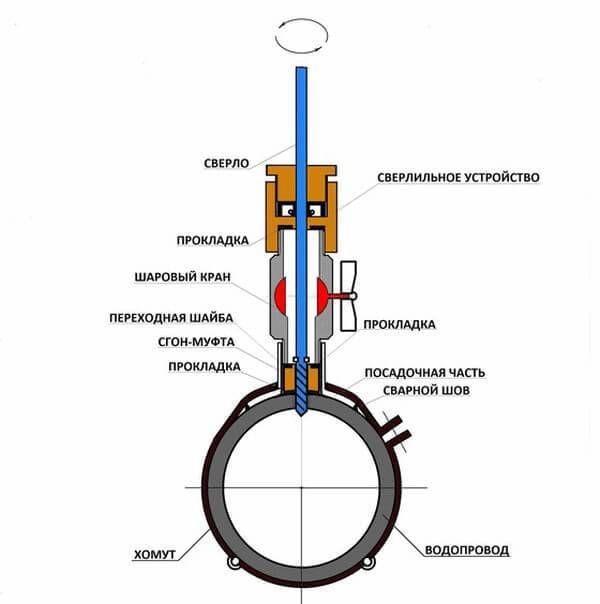

К металлическому хомуту может крепиться специальный станок, состоящий из ручки с трещоткой, блокировочного болта, вала со сверлом на его конце и промывочного крана. Все элементы заключены в корпус из металла, который с помощью уплотнительных резинок крепится к хомуту. Благодаря наличию направляющей муфты, можно сверлить в определенном направлении. Так выполняется врезка в водопроводную чугунную или металлическую трубу.

Перед проведением работ по врезке в металлический водопровод трубу необходимо зачистить от ржавчины

Несколько вариантов одобренных специалистами

Есть несколько методов подсоединения вывода к общей системе сброса. Благо для этого, современный рынок стройматериалов предлагает огромное количество вспомогательных элементов: переходников, тройников и уплотнительных муфт. Выбирать приходится исходя из особенностей вашей системы отвода и материалов, из которых она выполнена.

Распространенным, и самым простым в применении будет вариант установки тройника. И будет лучше сделать его монтаж еще в процессе монтажа канализационных труб. Предварительно удаляется небольшая часть магистрали и затем в нее вставляется тройник и это место изолируется.

Вживляемый отрезок должен быть одинакового диаметра и место для его врезки вымеряется тщательно, чтобы вставка входила плотно, и ее можно было соединить сварным швом. Да, именно так, потому что этот способ применим в основном к металлическим канализационным стокам. Вживляемый тройник выполняет своеобразную роль соединительной муфты.

Соединение сваркой надежно и долговечно, но перед тем как врезаться в канализационную трубу таким способом, можно рассмотреть и более гуманный вариант. Проводится он следующим образом:

  • разрезается труба;
  • метчиком нарезается резьба;
  • устанавливаются фитинговые соединения и отводы.

На заметку. Второй вариант на сегодня предпочтительнее, потому что никому не хочется создавать в доме хаос установкой сварочного аппарата и его подсоединением к электросети.

Такой вариант применим к внедрению и в пластиковых канализационных стоках. Но в таком этом случае, вместо одной врезки необходимо устанавливать две соединительные вставки и между ними монтировать отводной патрубок. Он собственно и дает возможность подсоединить отводы от кухонного оборудования.

Врезка с резиновым уплотнителем

Варианты врезки в пластиковую трубу

Рассмотрим, как врезать в пластиковую водопроводную трубу в разных вариантах: посредством обжима хомутом накладкой, подключением коллектора или тройника, монтажом электросварочной седелки, обеспечение врезки посредством патрубка.

Монтаж обжимного хомута накладки

Данный узел представляет собой две детали стянутыми хомутами болтами. Крепится верхняя часть к трубе через уплотнительную прокладку препятствующая протечкам воды. Для хорошего прижима обе части накладки должны быть подобраны соответствующего размера по маркировке.

В первой верхней части устроено технологическое отверстие для подключения новой линии водоснабжения.

Возможное подключение посредством:

  • Элемент запорного крана,
  • наличие встроенной фрезы и защитного клапана,
  • концом из металла в виде фланца,
  • возможность пластикового торца под склеивание.

После размещения хомута с накладками верхнюю часть направляю в сторону планируемого отвода новой линии. Фиксируют узел болтами, которые заранее подбирают по размеру с учетом диаметра узла. Специальным устройством просверливают в магистрали отверстие через патрубок смонтированного фитинга.

Данный способ, так же позволяет выполнить подключение к пластиковой трубе находящейся под давлением воды. Для этого в узле установлен встроенный вентиль, проворачивая который происходит сверление отверстии. После получения нужного результата кран закрывается, и фреза поднимается.

Это очень выгодный способ позволяющий решить проблемы подключения к воде в тех случаях, когда нет возможности прекратить подачу водоснабжения или она крайне неудобна. Такое решение упрощает процедуру и дает возможность проведение её в оперативном режиме.

Устройство хомута или коллектора

Установка тройника можно назвать классическим вариантом решения проблемы. Вместе установки, подготовленной путем удаления части трубы с двух сторон, монтируется отдельная часть в виде тройника или коллектора. Далее производиться пайка.

Приспособление электросварочной седёлки

Этот механизм напоминает выше описанный способ крепления накладки, но с отличиями. Она, так же как тройник обеспечивает плотное и надежное крепление посредством пайки на молекулярном уровне материала.

Достигается это за счет устройства в пластике накладок электрических нагревательных спиралей, которые специальным сварочным устройством, имеющий программу, настроенную под каждый узел, для исключения перегрева. После чего пластик разогреваясь до определенной температуры, не превышающей критической, приклеивается к пластику и обеспечивает плотный и крепкий контакт.

Врезка посредством патрубка

Хороший способ на трубах низкого давления. Принцип крепления заключается в том, что с помощью патрубка и обхвата, без сварочных работ, устанавливается на трубах. Подбирается элементы устройства нужного диаметра, в противном случае узел может дать течь воды. Крепление позволит просто и быстро установить отвод.

Выбор лучшего решения

Без сомнения можно, что самым универсальным и эффективным способом, учитывая сложности монтажа узла, является накладки. В сравнении с другими способами он обеспечивает надежность и гибкость в монтаже.

Особенности вставки отводов в трубы

Трубопроводы из пластика существуют разные. Одни используются для подачи воды, другие для ее отведения.

Есть магистрали общего пользования, а есть личные внутридомовые и внутриквартирные сети. И каждый вариант имеет свои нюансы выполнения работ.

Для врезки в уличную трубу центрального водопровода или поселковой канализации требуется разрешение от владельца сетей, самовольно осуществлять подобные монтажные работы запрещено

Чтобы врезаться в общую централизованную систему и не нажить себе проблем с законом, необходимо пройти предварительные согласования. Лучше всего подписание всех нужных бумаг и сами работы по врезке перепоручить специализированной организации. Это сильно упростит жизнь.

А вот в пластиковый трубопровод внутри квартиры или частного дома врезаться никто не мешает. Делать это можно практически в любой его точке. Надо лишь соблюдать элементарные правила и не перегружать систему обилием сантехнических устройств.

Напора воды в водопроводе должно хватать для всех приборов и всех пользователей. А канализационная труба способна принять только тот объем стоков, на который она изначально рассчитана.

Существует несколько видов пластиковых труб:

«PP» – полипропиленовые;

«PE» – полиэтиленовые (чаще всего это ПНД);

«PVC» – поливинилхлоридные;

«PEX» – из сшитого полиэтилена;

«РЕХ-AL-РЕХ» – металлопластиковые.

Одни из них рекомендуется использовать для разводки систем ГВС и теплоснабжения, а другие только для подачи холодной воды или ее отведения. Технологии врезки для всех пластиковых труб во многом схожи.

Различия касаются способов соединения их с фитингами и между собой в случаях, когда осуществляется вставка дополнительного элемента в существующий трубопровод.

Проще всего врезаться в канализационную трубу. Зачастую достаточно просверлить отверстие нужного диаметра и вставить в него патрубок с резиновой манжетой – особого давления в системе канализации нет, подобного соединения вполне хватит

Все техники врезки отвода в водопровод из пластика можно поделить на две группы:

  1. Вырезка участка трубы и вставка на его место тройника.
  2. Накладка на трубу хомута (седелки) с отводным патрубком.

Первый способ подразумевает выполнение сварочных работ специальным паяльником для пластика либо использование прижимных фитингов.

Во втором случае достаточно наличия накладываемой детали. Она просто надевается на трубу и затягивается механически болтами либо накладывается на пластиковую поверхность и приваривается к ней посредством встроенных нагревательных спиралей.

из Врезку в полимерную водопроводную трубу выполняют, если к основной магистрали нужно подключить второстепенные линии или если в пределах дома устанавливается дополнительное бытовое оборудование, нуждающееся в постоянной поставке воды В водопроводную трубу можно врезаться, не перекрывая подачу транспортируемой по ней среды. Для этого выпускают седелки, позволяющие подключиться к системе под давлением Устройства для врезки в полимерные трубы используют не только для подключения второстепенных веток, но и для установки расходомеров, а также запорно-регулирующей арматуры Независимо от варианта врезного устройства и технологии его установки, узел врезки в водопровод должен обеспечивать герметичность Подключение дополнительных и второстепенных линийВариант врезки в водопровод под давлениемПодключение расходомеров и регулирующей арматурыФормирование герметичного узла

Готовые спецсредства для врезки — сиделки и адаптеры

Поводом для врезки в общедомовую систему канализации может стать самое обыденное событие – устройство дополнительной раковины, установка добавочного крана, подключение посудомоечной или стиральной машины и пр. Справиться с такими задачами в любое время и квалифицированно может любой, если применит специальные конструкционные элементы, которые имеются сейчас на рынке – адаптеры, фланцы и др. Благодаря этим простым и доступным переходящим устройствам может быть найдено оптимальное решение в каждом конкретном случае. Причем, врезка в ПВХ трубу будет выполнена без особых материальных и временных затрат. Существует несколько способов врезки в канализационную систему с применением специальных элементов:

  • Внедрение адаптеров. Если врезаться нужно в трубу диаметром 100-110 мм, то выполняется монтаж адаптера диаметром 50 мм.
  • Использование врезок. Когда работать предстоит с трубами диаметром 32-40 мм, то используются элементы размером 12-22 мм, оснащенные пластиковым штуцером.

Врезка без давления

Врезка в ПНД трубу с помощью купленного готового адаптера будем качественно выполнена, если сделаны всего несколько последовательных шагов:

  • Перекрыта водоподача в канализацию.
  • Коронкой подходящего размера, надетой на дрель, просверлено отверстие.
  • На трубу надевается адаптер и затягивается болтами.
  • Если врезка без болтов, то поверхность трубы вначале обезжиривается, прикладывается спецсредство и затягивается гайка.

Врезка под давлением

Бывают такие ситуации, когда необходимо выполнить врезку в эксплуатируемую систему, находящуюся под давлением. Здесь применяется специальная трубопроводная арматура – седелка для врезки.

С помощью этой детали выполняется быстрая и надежная врезка второстепенного ответвления от магистрального трубопровода систем питьевого или технического водоснабжения, канализационных систем, дренажей и иных систем, трубопроводы которых создании из полиэтиленовой трубы.

Врезаться в трубопровод под давлением поможет седелка

При этом отводящий патрубок может поворачиваться относительно напорной трубы на 360 градусов. Сама седелка выполняется из того же ПНД материала, что и труба. К напорному трубопроводу такой хомут приваривается с применением электромуфтовой сварки.

Таким способом выполняется врезка в действующие трубопроводы, в которых создано давление до 10 бар – газ, и до 16 бар – вода. При этом технология не подразумевает наличие утечек или образование стружки. Полученное соединение является необслуживаемым и неразъемным. Оно не подвержено коррозийным воздействиям и будет служить не менее 50 лет.

При выполнении врезки в трубу любой сложности важно помнить, что качественно сделанная работа позволит избежать дорогостоящего ремонта всей системы, а также без особых хлопот будет выполнен монтаж любого отвода. Источник

Источник

Процесс врезки

В зависимости от варианта изготовления седелки и дополнительных элементов могут быть различные способы врезки.

Простой метод

Как врезаться в водопроводную пластиковую трубу? Сейчас будет описана технология, которая используется как для пластика, так и для металла или других материалов трубопровода. Ей может воспользоваться каждый собственник частного дома. Она не требует покупки дорогих изделий.

К патрубку хомута крепится шаровой запорный кран, через который вводится сверло, закрепленное в дрели. Кран должен быть открыт. Иначе он ему грозит повреждение.

Выполняется отверстие в трубе. Предварительно в месте сверления производят кернение.

Внимательно работают при врезке в чугунную трубу водопровода. Она хрупкая. Поэтому сверлят ее на малых оборотах, не сильно надавливая на дрель.

Для защиты от напора воды применяют обрезанную пластиковую бутылку вместе с пробкой, куда вкручивается сверло.

Работа выполняется вдвоем. Помощник стоит около розетки. Когда хлынет вода, он отсоединяет штепсельную вилку дрели от электричества. Сверлильщик в этот момент вытаскивает сверло из седелки и закрывает кран.

Затем производят монтаж домашней водопроводной линии (). Она может стыковаться с краном по-разному.

Основные способы соединения:

  1. Резьбовое.
  2. С использованием компрессионных фитингов.
  3. Клеевое.
  4. При помощи пайки.

Это зависит от материала трубы.

Применение встроенной фрезы и защитного клапана

Для врезки в водопровод под давлением продаются седелки, в патрубке которых находится встроенная фреза с шестигранным пазом под ключ. Для вращения фрезы в паз вставляется насадка, закрепленная в вороток или дрель.

На торце патрубка выполнено уплотнительное приспособление, через которое и заводится насадка.

Хитрость заключается в том, что патрубок закрыт подпружиненным клапаном. Но стоит на него надавить насадкой, как тот открывается, давая проход к фрезе.

Кроме того, по окружности патрубка располагается резиновое кольцо, охватывающее насадку. Часто такая конструкция применяется при врезке в полиэтиленовую трубу водопровода.

Когда сверление закончится (появится незначительное выбивание воды из-под насадки), фреза выкручивается до касания с клапаном. Сверху ставится заглушка. Она скорее антивандальная, чем уплотняющая.

Сбоку патрубка имеется отвод с запорным шаровым краном. К нему открывается доступ воды после выкручивания фрезы. Но он должен быть закрыт и открывается лишь после монтажа домашнего трубопровода.

Еще способы

Работники водоканала используют для врезки в металлическую трубу без сварки массивное уплотнительное устройство. Оно выглядит в виде трубы с прокладками, которая насаживается на патрубок седелки.

На хомуте или на трубе магистрали монтируется узел крепления и к нему притягивается устройство тремя–четырьмя длинными болтами.

Такая конструкция полностью герметична и не пропускает ни капли воды. Поэтому тут предусмотрен манометр. Когда отверстие будет сделано, то это покажет скачок давления на приборе.

К стальному трубопроводу можно подключиться также, приварив к нему патрубок. Тогда седелка не потребуется. Но здесь имеет значение врезка трубы в трубу в зависимости от диаметра. Такой способ логично использовать при большом сечении магистрального трубопровода .

После сварки дальнейший монтаж производится аналогично вышеописанным методам. Основные шаги – монтаж шарового крана на патрубок, сверление отверстия, подсоединение домашнего водопровода. При этом нужно подумать о варианте защиты электроинструмента от струи воды.

Возможно вам будет интересна информация изложенная в следующих статьях:

Видео о врезке в водопровод под давлением.

Наиболее надежным способом организовать водоснабжение загородного дома является подключение внутренней водопроводной сети к действующей системе. Но возможность перекрытия магистрального водопровода имеется далеко не всегда, поэтому встает вопрос о выполнении врезки в водопровод под давлением.

Эта операция может выполняться как с применением сварочных работ, так и без них. Но в любом случае такие работы должны выполняться квалифицированными специалистами при наличии у них специального допуска и оформленного разрешения на выполнение подключения.
