Принцип работы вакуумного солнечного коллектора с трубками — описываем подробно

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

  • стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
  • рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
  • доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
  • прокатный уголок;
  • соединительная муфта;
  • трубы для сборки радиатора;
  • хомуты для крепления радиатора;
  • лист оцинкованного железа;
  • приёмная и выпускная труба радиатора;
  • бак объемом 200−300 литров;
  • аквакамера;
  • теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

  1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
  2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
  3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
  4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
  5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
  6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
  7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
  8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
  9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

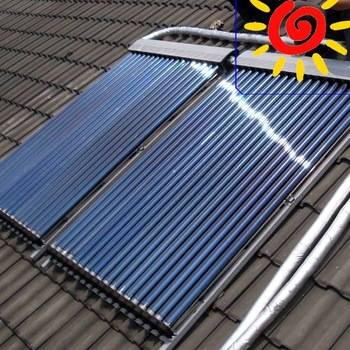

Плюсы и минусы коллекторов вакуумного типа

Главным достоинством агрегатов называют практически полное отсутствие теплопотерь в процессе эксплуатации. Это обеспечивает вакуумная среда, являющаяся одним из самых качественных естественных изоляторов. Но на этом список преимуществ не заканчивается.

Устройства имеют и другие ярко выраженные плюсы:

  • эффективность работы при низких температурных показателях (до -30°С);
  • способность к аккумулированию температуры до 300°С;
  • максимальное возможное поглощение тепловой энергии, включая невидимый спектр;
  • эксплуатационная устойчивость;
  • низкая восприимчивость к агрессивным атмосферным проявлениям;
  • малая парусность, обусловленная конструкционными особенностями трубчатых систем, способных пропускать сквозь себя воздушные массы разной плотности;
  • высокий уровень эффективности в регионах с умеренным и прохладным климатом с малым количеством ясных и солнечных дней;
  • долговечность при соблюдении основных правил эксплуатации;
  • доступность для ремонта и возможность менять не всю систему, а только один вышедший из строя фрагмент.

К недостаткам относят неспособность коллекторов к самоочищению от инея, льда, снега и высокую цену комплектующих деталей, необходимых для сбора агрегата в домашних условиях.

Солнечный коллектор — это эффективное устройство, позволяющее практически без потерь преобразовать солнечную энергию в тепловую

Как работает солнечный коллектор?

Принцип действия коллектора основан на поглощении (абсорбции) тепловой энергии солнца специальным приемным устройством и передачей его с минимальными потерями теплоносителю. В качестве приемника используются медные или стеклянные трубки, окрашенные в черный цвет.

Ведь известно, что лучше всего абсорбируют тепло предметы, имеющие темную или черную окраску. Теплоносителем чаще всего выступает вода, иногда – воздух. По конструкции солнечные коллекторы для отопления дома и горячего водоснабжения бывают таких видов:

  • воздушные;
  • водяные плоские;
  • водяные вакуумные.

Среди прочих воздушный солнечный коллектор отличается простотой конструкции и, соответственно, самой низкой ценой. Он представляет собой панель – приемник солнечной радиации из металла, заключенный в герметичный корпус. Стальной лист для лучшей теплоотдачи снабжен с задней стороны ребрами и уложен на дно с тепловой изоляцией. Спереди установлено прозрачное стекло, а по бокам корпуса имеются проемы с фланцами для подключения воздуховодов или других панелей, как показано на схеме:

Надо сказать, что установка солнечных коллекторов с нагревом воздуха имеет свои особенности. Из-за их невысокой эффективности для обогрева помещений нужно применять несколько подобных панелей, объединенных в батарею. Кроме того, обязательно понадобится вентилятор, поскольку нагретый воздух из коллекторов, находящихся на кровле, самостоятельно вниз не пойдет. Принципиальная схема воздушной системы показана ниже на рисунке:

Устройство и принцип работы воздушного солнечного коллектора

Солнечный воздушный коллектор состоит из нескольких основных частей:

Схема работы воздушного солнечного коллектора

  • Вся конструкция коллектора помещена в прочный и герметичный корпус, который обязательно снабжен тепловым изолятором. Тепло, попавшее внутрь коллектора не должно «утекать» наружу.
  • Главная деталь любого коллектора – это солнцеприемная панель, которую еще называют поглотителем или абсорбером. Задача этой панели принять солнечную энергию, а затем передать ее воздуху, поэтому она должна быть изготовлена из материала с наибольшей теплопроводностью. Такими свойствами из доступных в быту являются медь и алюминий, реже сталь. Для лучшей теплоотдачи нижнюю часть абсорбера делают как можно большей площади, поэтому могут применяться ребра, волнистая поверхность, перфорация и другие способы. Для лучшего поглощения солнечной энергии приемная часть абсорбера окрашивается в темный матовый цвет.
  • Верхняя часть коллектора герметично закрывается прозрачной изоляцией в качестве которой может применяться закаленное стекло или оргстекло, или поликарбонатное стекло.

Солнечный коллектор ориентируют на юг и придают поверхности такой наклон, чтобы максимальное количество солнечной энергии попадало на поверхность. Как говорят специалисты – для максимальной инсоляции. Холодный наружный воздух естественно или принудительно попадает в приемную часть, проходит через ребра абсорбера и выходит с другой части, снабженную фланцем для стыковки с воздуховодом, ведущим внутрь отапливаемого помещения. Стоит отметить, что вариантов конструкций солнечных коллекторов существует масса и вышеописанная  показана только для примера.

Воздушное отопление при помощи солнечных коллекторов не может в нашей климатической зоне полностью заменить основное отопление, но оно будет очень хорошим подспорьем даже в морозные зимние солнечные дни.

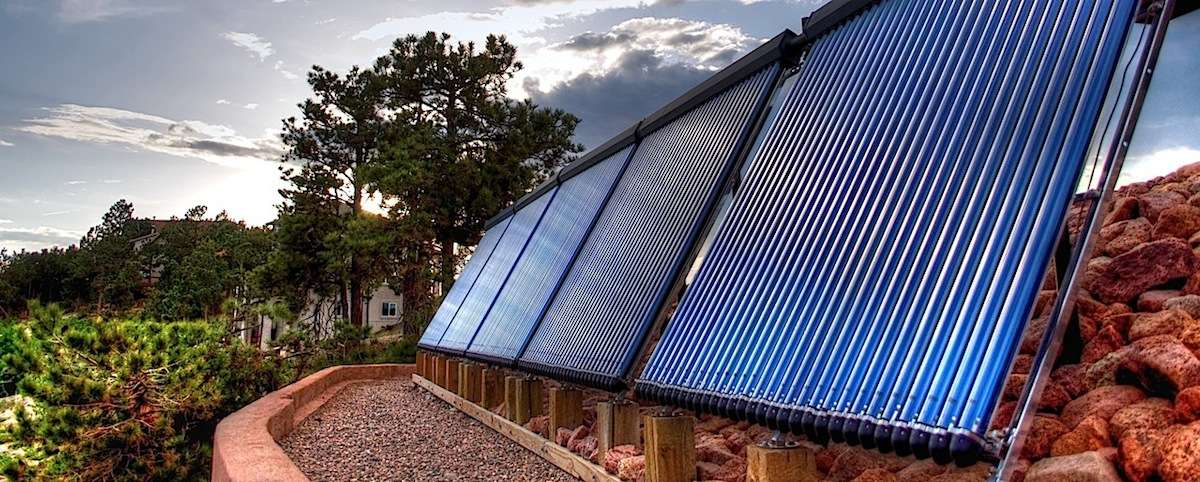

Применение солнечных коллекторов

В настоящее время солнечные коллекторы, как вакуумного, так и плоского типа, широко распространены в странах с высокой солнечной активностью. Их с успехом применяют как для бытовых нужд и обогрева жилых домов, так и на производственных предприятиях, и на фермерских плантациях для выращивания овощей. Такой вид получения энергии довольно популярен в европейских государствах, где экономия всегда стоит во главе угла, особенно в таких странах как Испания, Кипр, Австрия и Германия. В остальном мире солнечные коллекторы распространены также в США, Китае, Монголии. Во всем мире переход на солнечную энергию означает существенный прорыв современных технологий, которые дают большие возможности для обеспечения населения планеты неисчерпаемым источником энергии.

В России солнечные коллекторы пока не получили должной популярности, хотя во многих регионах страны достаточное наличие солнечного света могло бы существенно снизить затраты на обогрев помещений. Такие регионы как Забайкалье, южная часть Сибири, а также южная часть европейской части страны имеют необходимое количество солнечной радиации для выработки более дешевого тепла, чем дают традиционные источники.

Такой способ получения энергии в долгосрочной перспективе дает большую экономии природных ресурсов, и благотворно влияет на экологическую обстановку на нашей планете.

Коллектор из поликарбоната

Изготавливают из сотовых панелей, отличающихся хорошими теплоизоляционными свойствами. Толщина листов от 4 до 30 мм. Выбор толщины поликарбоната зависит от необходимой теплоотдачи. Чем толще лист и ячейки в нем, тем больше воды сможет нагреть установка.

Чтобы самому сделать гелиосистему, в частности самодельный солнечный водонагреватель из поликарбоната, понадобятся следующие материалы:

  • две штанги с нарезанной резьбой;
  • пропиленовые уголки, на фитингах должно быть наружное резьбовое соединение;
  • пластиковые трубы ПВХ: 2 шт, длина 1,5 м, диаметр 32;
  • 2 заглушки.

Трубы укладывают в корпус параллельно. Подключают к ГВС через отсекающие краны. Вдоль трубы делают тонкий надрез, в который можно вставить лист поликарбоната. Благодаря принципу термосифона вода будет самостоятельно поступать в желобки (ячейки) листа, нагреваться и уходить в накопитель, расположенный вверху всей системы нагрева. Для герметизации и фиксации листов, вставленных в трубу, используют силикон, стойкий к термическому воздействию.

Чтобы увеличить теплоэффективность коллектора из сотового поликарбоната, лист покрывают любой селективной краской. Нагрев воды после нанесения селективного покрытия ускоряется приблизительно в два раза.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

  • снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
  • экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

  • водяные (жидкостные);
  • воздушные.

По уровню предельных температур коллекторы бывают:

  • низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
  • среднетемпературными до 80°C;
  • высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

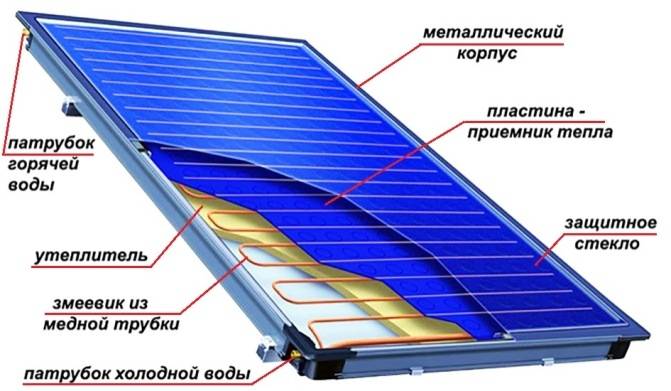

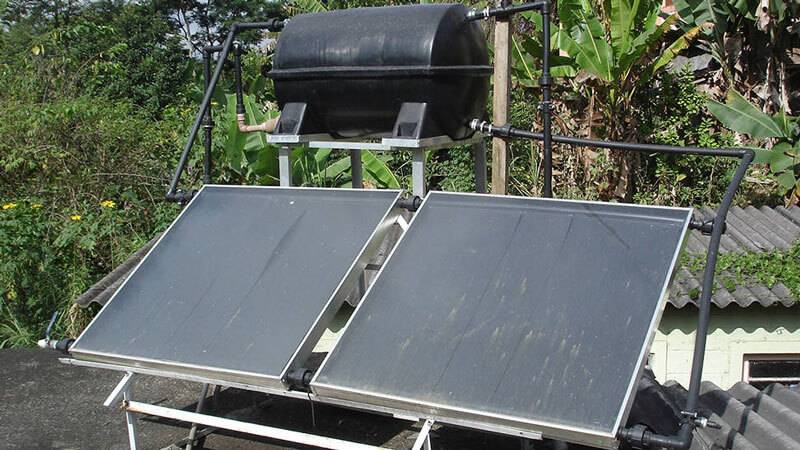

Конструктивно солнечные нагреватели воды могут быть:

  • плоскими, которые могут быть как воздушными, так и жидкостными;
  • вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
  • трубчатыми – бывают и жидкостными, и воздушными;
  • термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Самые простые варианты гелиоколлекторов для летнего душа

Элементарность самых непритязательных вариантов солнечных коллекторов не означает их неэффективность. Несмотря на порой хлипкую не привлекательную конструкцию, часто собранную из хлама, они свои функции выполняют.

Рекомендации:

  • абсорбер желательно поместить в герметичный корпус, как минимум обернуть полиэтиленом;
  • передняя крышка должна быть прозрачной, а если она является частью абсорбера, то можно применять темный или матовый материал, рекомендованный и для других частей;
  • задняя стенка должна обрабатываться особо — на нее ставят черный материал или фольгу отражающие свет, сохраняющие тепло внутри;
  • лучший материал для змеевика, корпуса, деталей — металл. На солнце он будет не просто нагреваться, а раскаляться.

Впрочем, даже если не придерживаться некоторых указанных выше советов, коллектор будет выполнять свои функции. Рассмотрим яркие примеры.

Простой резиновый шланг, полипропиленовые трубы в герметичном корпусе:

Выше на последнем фото отличное решение — черное ограниченное пространство создает эффект духовки, змеевик толстый, его стенки тонкие, нагревается быстро.

Из ПЭТ бутылок, бутылей

Элементарный способ — гелиоколлекторы из пластиковых бутылок. Конечно же, их крайне рекомендовано выкрасить в черный цвет, подойдет даже обычный баллончик с краской. В одном из вариантов бутылки используются как кожух для труб змеевика.

Схема системы с ПЭТ бутылками:

Тут пластиковые бутылки с черным уплотнителем выступают кожухом для змеевика:

Критерии выбора оборудования

Основное требование при покупке гелиосистем – правильный расчет мощности.

Сначала определяют, будет система круглогодичной или сезонной:

  • Коллекторы сезонного типа состоят из бака накопителя и коллектора. Теплоносителем служит вода. Она замерзает при отрицательных температурах, поэтому использование ее в холодную часть года невозможно.
  • Круглогодичные системы могут эффективно использоваться вне зависимости от температуры окружающей среды. В конструкции используется незамерзайка, которая обеспечивает высокий КПД даже в холодные дни.

Мнение эксперта
Торсунов Павел Максимович

Главные критерии подбора мощности оборудования – площадь дома и его географическое расположение. В первую очередь надо знать тепловые потери с квадратного метра, площадь дома, объем теплоносителя в системе отопления. Как правило, системы, рассчитанные на применение для отопления, должны быть специально спроектированы под конкретное здание, поэтому без помощи специалистов в этом вопросе не обойтись.

Для прикидочного расчета можно воспользоваться следующей информацией:

  1. Для отопления понадобится бойлер объемом равным 3-х кратному объему теплоносителя в системе отопления.
  2. Количество трубок подбирают в зависимости от индивидуальных особенностей строения.

Увеличивать мощность более, чем в два раза не рекомендуется. Это повлечет проблемы с утилизацией тепла летом. Иначе существует опасность развития стагнации системы – одной из проблем гелиоколлекторов. Если из контура забирается недостаточно тепла, происходит перегрев теплоносителя.

Он может закипеть, а это приведет к прекращению циркуляции по контуру. После остывания теплоносителя, работа системы возобновится. Но не все теплоносители переносят переход из жидкого состояния в газообразное. Некоторые превращаются в желе, что делает невозможной последующую эксплуатацию контура.

Какой солнечный коллектор установили бы Вы?

ПлоскийВакуумный

Избежать стагнации поможет стабильный отвод тепла:

  1. Установка резервной емкости для накопления горячей воды.
  2. Подогрев воды в бассейне.
  3. Слив горячей воды.
  4. Внешний теплообменник с вентилятором.
  5. Сброс тепла в грунт.
  6. Изоляция коллектора от солнечных лучей. К примеру, автоматическими рольставнями.

Специалисты советуют переходить на альтернативные источники энергии поэтапно. Это позволит избежать чрезмерных затрат на приобретение и монтаж оборудования, но и предоставит возможность опытным путем проверить их эффективность.

Обзор цен

Кроме мирового имени на стоимость нагревателя могут влиять:

  • качество сборки;
  • материал абсорбера и корпуса;
  • толщина и вариант укладки изоляции;
  • толщина стекла и др.;

Так как, конструктивных различий, которые могут влиять на стоимость оборудования немало, то и цены колеблются в большом диапазоне. К примеру, коллектор российского производства будет стоить в пределах 21 тыс. руб. (Сокол-Эффект), вакуумный коллектор 30HP – 795 $ (тм «Atmosfera» Китай), водонагреватель VFK 150V – 690 евро (Vaillant, Германия), Solar 7000TF – 875 евро (Bosch, Германия).

Немецкие производители в комплект включают оригинальные крепежи, которые зачастую изготовлены из нержавейки или алюминия, а это также оказывает влияние на цену. В конечную стоимость войдет оплата за проведение монтажных работ, покупка необходимых расходных и вспомогательных материалов.

Обзор моделей

Дачник

Коллектор Дачник

Эта модель стоит около 18500 руб. Этот коллектор способен нагревать воду до 95 градусов и прекрасно подходит для дачных домиков. Имеет гарантию от производителя 12 месяцев. Этого времени достаточно, чтобы убедиться в его надежности.

Данная модель обладает следующими техническими характеристиками:

  1. Бак объёмом 100 литров изготовлен из высококачественной нержавеющей стали.
  2. Вакуумная трубка имеет длину 150 см.
  3. Диаметр трубки (внешний) 4,8 см.
  4. Максимально возможное давление в трубке 0,6 Мп.
  5. Конструкция устойчива к граду до 0,5 см.
  6. Трубки изготавливаются из боросиликатного стекла, обладающего поглощающим эффектом.
  7. Общий вес коллектора составляет 45 кг.

Комплектация:

  • набор пыльников (уплотнительных) – 1 шт.;
  • трубки вакуумные – 16 штук;
  • станина и комплект болтов – 1 шт.;
  • расширительный бак – 1 шт.;
  • бак-термос на 100 л. – 1 шт.;

CP-II-20-175 от «АНДИ Групп»

Коллектор CP-II-20-175 от «АНДИ Групп»

В комплект входят:

Солнечные коллекторы

  • бак водяной объемом 175 л., внутренний контур выполнен из нержавеющей стали, а наружный из гальванизированной окрашенной стали;
  • трубки вакуумные – 20 шт.;
  • TNC-2 (контроллер).;

Теплоизоляция бака выполнена из полиуретана (50 мм.). Диаметр внутренний 36 см., внешний 46 см., рама из стали толщиной 1,5 мм., имеющая гальваническое покрытие. Чистый вес установки 86 кг.

Самодельный коллектор


Самодельный коллектор Для изготовления коллектора понадобятся:

  • Вакуумные трубки – количество определяет конструирующий мастер. Используются трубки промышленного производства.
  • Блок концентратор – в зависимости от количества трубок выбирается тот либо иной размер устройства. Используется агрегат промышленного производства.
  • Материалы для изготовления рамы.


Комплектующие коллектора

Изготавливается рама коллектора, для этого можно использовать пиломатериалы или профильные элементы из металла. На раме крепится концентратор и вакуумные трубки в следующей последовательности:

  1. На медный стержень надеваются теплопроводные пластины и заглушки.
  2. Устанавливается стержень в вакуумную колбу.
  3. Надеваются фиксирующие чашки.
  4. Надевается защитный пыльник.
  5. Стержень помещается в блок-концентратор.
  6. Процесс повторяется со следующей трубкой.

После сборки солнечный коллектор монтируется на подготовленной плоскости, при этом необходимо учесть следующие условия, как то:

  • при монтаже коллектор следует ориентировать на юг;
  • создать условия для недопущения затенения коллектора;
  • создать защиту от перегрева;
  • надежно закрепить коллектор на подготовленной поверхности.

Принцип работы солнечного коллектора

Он очень прост. Панели аккумулируют солнечное тепло и передают их теплоносителю. Он циркулирует через змеевик в накопительном резервуаре и отдает тепло воде, которую можно использовать для любых нужд. Весь процесс контролируется контроллером, который запускает насосную группу если теплообменник набрал необходимую температуру.

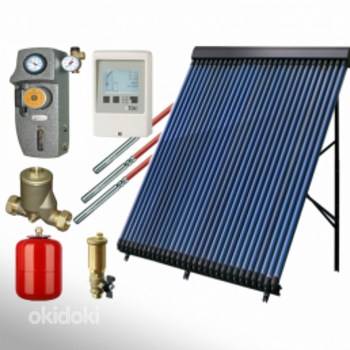

Как устроен солнечный коллектор в целом. Все система состоит из следующих элементов:

  • сами панели в необходимом количестве согласно расчетов,
  • контроллер управления (включая датчики),
  • насосная группа,
  • накопительная емкость (как правило это бак на 300-3000 литров),
  • монтажные элементы, трубы и фитинги.

Убрать какой либо элемент из этой схемы нельзя, она не будет работать. Исключение только коллекторы с проточными нагревателями. О них немного позже.

Производительность, на что можно рассчитывать

Прежде чем устанавливать такое оборудование стоит учесть такой фактор как окупаемость. Ведь плох тот предприниматель, который не получает прибыль со своих инвестиций. Окупаемость коллектора зависит напрямую от его производительности.

Все компании, которые занимаются изготовлением этих систем, дают примерно одинаковые цифры:

  • Эффективность для нагрева воды (гвс) – 50-90%.
  • Эффективность для отопления дома – до 30%.

Другими словами, эта система может полностью обеспечить дом горячей водой. Отопление дома может покрыть и больше заявленного процента, все зависит от самой системы и количества панелей, а также правильности их установки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
