Монтаж отопления из полипропиленовых труб: как сделать систему отопления из полипропилена

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

• раскладка элементов согласно схеме;
• сварка или пайка труб;
• соединение с помощью фитингов;
• присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

• однотрубная или двухтрубная;
• двухтрубная с горизонтальной разводкой;
• двухтрубная с вертикальной разводкой;
• коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Монтаж отопительной системы

Для установки полипропиленовых труб, Вам понадобится не только смета и проект, но и специальный инструмент для создания пластиковых соединений. Есть два способа, как соединять между собой трубы:

1. Сварка раструбов;
2. Сварка муфты.

Для осуществления такой сварки используется специальный инвертор, который состоит из нагревательного элемента, гильзы и индикаторов контроля температуры. После включения прибора в сеть и настройки необходимых температурных параметров, из гильзы начинает выходить горячая струя, которая равномерно распределяясь по всей поверхности полипропиленовой трубы, обеспечивает диффузию молекул. Соединяемые детали нагревают и снаружи, и изнутри – это обеспечивает максимально надежное крепление.

Сварка труб из полипропилена

Если Вы решили купить сварочный аппарат для пластика, то следите за тем, чтоб его рабочая поверхность состояла из тефлоновых или аналогичных покрытий. Это необходимо, т.к. при работе расплавленный пластик прилипает к инвертору, чем снижает его срок годности, а тефлон отталкивает его молекулы.

Сварка раструбов считается более популярной и надежной, чем муфтовые соединения. Но перед началом работ, Вам нужно знать некоторые рекомендации мастеров:

1. Вся работа проводится только в защитном костюме, в перчатках и масках во избежание попадания горячего пластика на кожу;
2. Если Вам нужно разрезать трубы из полипропилена до определенной длины, то работать можно только острым ножом, все разрезы проводятся под прямым углом;
3. Плотно прижимайте соединяемые детали друг к другу;
4. После окончания работы зафиксируйте соединение, чтобы они некоторое время были совершенно неподвижны – это необходимо для завершения диффузионного процесса.

Пайка полипропиленовых труб своими руками выполняется довольно быстро, больше всего времени отнимает установка труб в ровное положение. Чтобы спаять две детали, Вам нужно включить инвертор и выдержать время нагрева (у каждого устройства оно отличается, необходимая температура указывается в инструкции пользователя конкретного прибора). Далее они стыкуются, и завариваются. Во время соединения их нельзя шевелить или переворачивать. Очень аккуратно нужно работать с поворотными деталями – если Вы сварите их не в нужную сторону, то всю работу нужно будет начинать с начала с новыми поворотными элементами.

Таблица сварки полипропиленовых труб

Сварка с муфтами практически аналогична, но вначале соединения нагреваются, после на них надеваются муфты. За счет давления, молекулы соединяются и обеспечивают прочное и долговечное крепление.

Фото: муфтовая сварка

После сварки труб, можно начинать их устанавливать. Локальная система отопления состоит из:

1. Нагревательного прибора;
2. Радиаторов;
3. Трубопровода;
4. Расширительного бака;
5. Дополнительных деталей.

Схема также может включать разные котлы или бойлера. Для подробного расчета Вам нужно будет разработать план-проект.

Схема системы отопления

Согласно требованиям СНиП, при монтаже системы отопления из полипропиленовых труб нужно использовать коммуникационные соединения разных диаметров. Это помогает увеличить эффективность нагревательного прибора и отдачу теплоносителей. Помимо этого, следите за уровнем возвратной трубы, она не должна быть ниже приемного ввода.

Крепление коммуникация к стене производится при помощи специальных монтажных приспособлений. Примерный шаг их размещения – 70 сантиметров, но многое зависит от выбранного диаметра труб. При установке не выворачивайте соединения и не крепите скобы в местах паяных стыков.

Стоимость на монтаж системы отопления из полипропиленовых труб во многом зависит от выбранного материала. В среднем метр трубы PN 20/25 мм стоят около 100 рублей/метр погонный, в то время как цена на армированные PN 20 Al может находиться в районе 150-200 рублей за метр.

Каковы особенности применения полипропиленовой трубы 40 мм для отопления

При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.

При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.

Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.

Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.

Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.

Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.

Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.

К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.

Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.

Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.

Наружный диаметр, мм	PN10	PN20	PN30
Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки
16			10,6	2,7
20	16,2	1,9	13,2	3,4	13,2	3,4
25	20,4	2,3	16,6	4,2	16,6	4,2
32	26	3	21,2	5,4	21,2	3
40	32,6	3,7	26,6	6,7	26,6	3,7
50	40,8	4,6	33,2	8,4	33,2	4,6
63	51,4	5,8	42	10,5	42	5,8
75	61,2	6,9	50	12,5	50	6,9
90	73,6	8,2	6	15
110	90	10	73,2	18,4

Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб

Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.

Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

• 16 мм – при монтаже одного или двух радиаторов;

• 20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);

• 25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);

• 32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);

• 40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).

Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.

Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:

• 4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);

• 6,3 кВт – 16,6 мм (25 мм);

• 11,5 кВт – 21,2 мм (32 мм);

• 17 кВт – 26,6 мм (40 мм);

При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.

Какие полипропиленовые трубы лучше выбрать для отопления дома

Перед покупкой материала знакомятся с техническими характеристиками для выбора лучшего варианта. Существуют 2 вида конструкций: многослойная и однослойная.

Однослойный тип:

1. РРН – самый простой и прочный вид, не гнется, используется для промышленных построек, устойчив к высоким температурам.
2. РРВ – отличается гибкостью и прочностью, применяется для теплых полов и передачи холодной воды.
3. PPR – устойчив к высокому давлению, соединение полипропилена и рандом-сополимера, подходит для отопления и водоснабжения.
4. PPs – пластик, выдерживает нагрев до +100°С.

Многослойные армированные конструкции из пропилена делают на прочном каркасе. Их задача – снизить нагрузки при высоких температурных показателях, чтобы не произошло деформации. Часто используют трубы, армированные фольгой, для сохранения тепла. Они бывают и гладкие. Перед установкой фольгу зачищают, это обеспечивает надежность пайки.

Каждый вид труб маркируется буквами PN:

1. PN10 – переносит давление до 1 МПа, теплоноситель до +45°С, высота стенок до 1 см, окружность 20-110 мм, используют для перемещения холодной воды.
2. PN16 – давление 1,6 МПа, рассчитан до +60°С, величина стенок 3,4 мм.
3. PN20 – выдерживает 2 МПа, эффективен до +80°С, толщина 18 мм.
4. PN25 – 2,5 МПа, температурные показатели до +95°С. Применяют для горячей воды и центрального отопления. Трубы покрыты фольгой.

Современные полипропиленовые трубопроводы имеют пятислойную металлополимерную конструкцию. Их также используют для отопительных систем и перемещения воды.

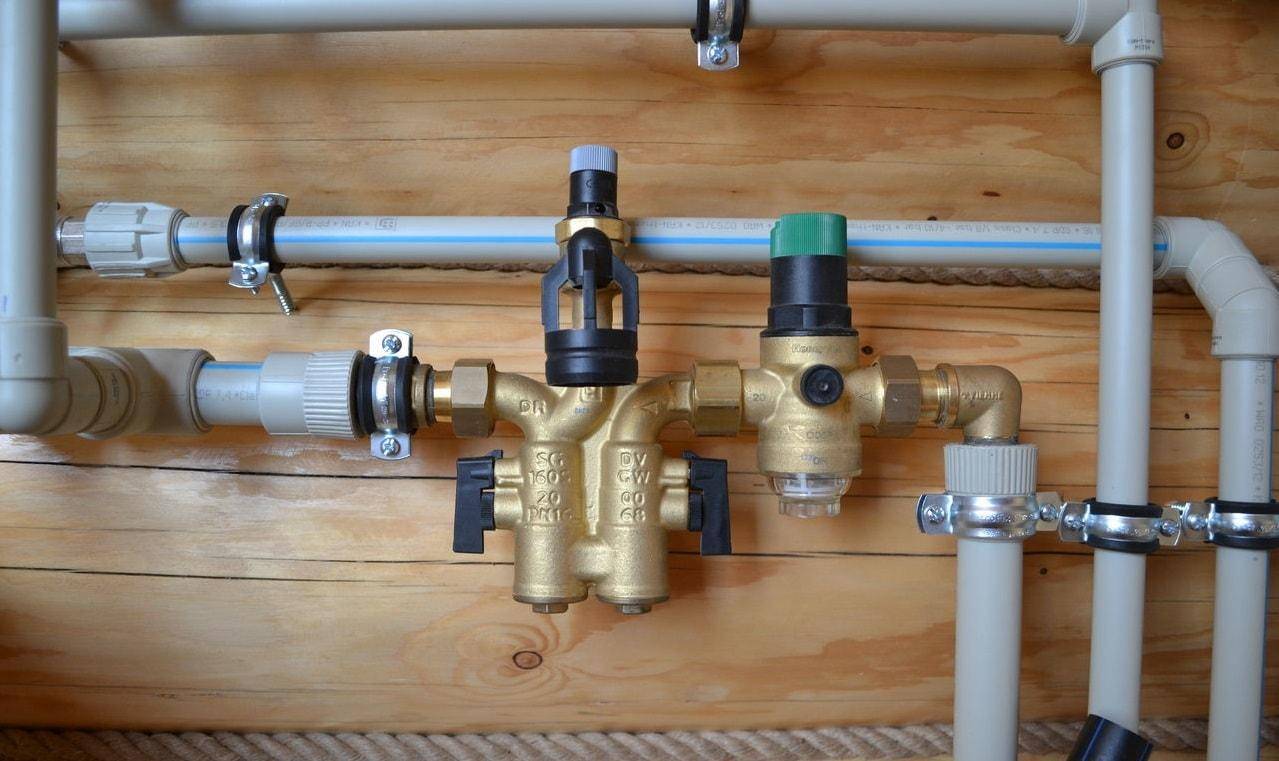

Как правильно крепить трубопровод?

Хорошая разводка отопления или водопровода – это не только качество соединения, но и реализация знаний, как монтировать собранные полипропиленовые трубы.

Правильное крепление пластиковой разводки к стенам предотвратит её провисание и деформацию при нагреве горячей водой.

При ремонте иногда приходится с силой выдергивать трубу из клипс, поэтому дюбели должны прочно фиксировать этот небольшой элемент у стены

Для фиксации труб применяются: клипсы (одинарные, наборные, с зажимом) и хомуты (на шпильке, спаренные, пристенные).

На рынке постоянно появляются новые модели, поэтому выбор хомутов и клипс лучше производить непосредственно в магазине. Клипсы в основном обеспечивают свободное движение труб вдоль оси, а хомуты прочно фиксируют их в одном положении.

Особенно опасным последствием неправильного монтажа является пренебрежение термическим растяжением труб.

Длина простых ПП труб может изменяться при нагреве на 10-15мм/1м. При их жесткой фиксации происходит деформация в местах спаек, что может привести к разрыву соединения. Для снятия напряжения используются такие виды компенсаторов:

• Z-образные;
• П-образные;
• Г-образные
• кольцевые.

Правила работы с компенсатором:

После пайки компенсаторов и крепления труб к хомутам и клипсам можно приступать к испытаниям собранной системы.

Закрытый и открытый монтаж

Если трубы на виду – это открытый вид монтажа отопления. При таком способе:

• быстрее монтировать систему;
• легче подобраться к проблемному участку в случае поломки;
• менее привлекателен внешне.

Монтаж системы из полипропиленовых труб

Если же они «спрятаны» под отделкой – это закрытый способ монтажа. В этом случае:

• В стене по всей протяжённости труб делаются канавки (процесс монтажа получается дольше, сложнее, дороже).
• Трубы не портят интерьер комнаты, не скрадывают площадь, не мешают плотно к стене размещать мебель.
• Авария в такой системе может стать катастрофой для ремонта.

Навык и сноровка приходят с опытом, поэтому если работа выполняется впервые, лучше сначала потренироваться на ненужных кусочках трубы (можно специально купить недорогие отрезки)

Ведь очень важно понять, на какой температуре и в течение какого времени труба расплавляется лучше всего. Кроме того, новичку не повредит наблюдение более опытного напарника

Другие советы:

1. Если температура помещения меньше +5 градусов, это будет мешать нормальному процессу работы. Нужно каким-то образом организовать «зону тепла» (например, установив на стену инфракрасный обогреватель).
2. В паяльнике место для двух насадок. Если задействовать их обе, не придётся ждать, пока остынут насадки, чтобы их сменить. Если же пайка разных диаметров не предвидится, можно одно отверстие оставить пустым.

Если держать трубы мало, они не спаяются как следует и в будущем, возможно, потекут. Если трубы передержать, они могут слипнуться изнутри.

Ограничения в использовании

При всех своих достоинствах, трубы из полипропилена все же не идеальны – и это следует учитывать, особенно – планируя монтаж отопления из полипропиленовых труб. Это касается и выбора типа сырья-полимера, и технических характеристик.

Согласно стандартам, полипропилен для производства труб может быть нескольких марок – этот показатель должен быть указан на внешней стенке трубы.

Нормативная прочность зависит от температуры и давления, на которые рассчитан материал. Общее правило таково: чем выше рабочая температура – тем ниже давление, и наоборот.

Для выравнивания свойств труб от разных производителей в Европе введена единая градация видов полипропилена и областей применения труб из него (она же утверждена и ГОСТами в странах СНГ). Выглядит эта шкала следующим образом:

• PN 10 – тонкостенная труба, для холодного водоснабжения (до +20°С) и теплых полов (до 45° С), номинальное рабочее давление 1 МПа (10,2 кг/см/2);
• PN 16 — разводка холодного водоснабжения с повышенным давлением, подводка центрального отопления пониженного давления;
• PN 20 – труба для холодного и горячего водоснабжения (температура до +80°С), номинальное давление 2 МПа (20.4 кг/см2);
• PN 25 – для горячего водоснабжения и центрального отопления (до +95°С), номинальное давление 2,5 МПа (25,49 кг/см2), трехслойная с армированием алюминиевой фольгой.

Сравнительная новинка на рынке – труба PN 25 с армированием стекловолокном. Ее преимущество по сравнению с обычной PN 25 с алюминием – отсутствие необходимости зачистки стыков.

Полипропиленовыые трубы различных диаметров

В любых областях жизни, и строительство – не исключение, всегда есть соблазн сэкономить при покупке. При монтаже сантехнических и теплопроводящих систем это грозит впоследствии многократными расходами.

Разница в цене метра трубы, в зависимости от марки, может составлять разы. Однако, если в «холодную» трубу пустить жидкость с температурой, на которую та не рассчитана – можно впоследствии месяцами, а то – и годами оплачивать ремонт залитым соседям снизу.

В любом случае, перед тем, как запланировать монтаж системы отопления полипропиленовыми трубами, следует вспомнить о некоторой их специфической особенности (кроме труб PN25 с алюминием).

Полипропилен имеет достаточно высокий коэффициент линейного расширения – под воздействием высокой температуры труба вытягивается вдоль и увеличивается в диаметре.

Если водопровод рассчитан на холодную жидкость – этот эффект незаметен. Если температура энергоносителя – до 45 °С – тоже. Но при более высоких температурах, если отсутствует пространство для расширения — либо порвется сама труба, либо будет повреждена внешняя облицовка вследствие деформации материала

Об этом же эффекте следует помнить при прокладке трубопроводов вне помещений – в зимнее время труба может дать усадку, что приведет к ее разрыву или повреждению фитингов (смотрите на видео ниже на что что обратить внимание при выборе труб):

Для предотвращения вышеуказанных последствий существует надежный метод – создание компенсационных петель. Их можно выполнить своими руками – создав небольшие свободные от креплений П-образные участки трубопровода (их размер и периодичность указывает в спецификациях производитель труб).

Большинство фирм предлагает готовые петли в качестве фасонных изделий. Но сразу же встает вопрос возможных способов монтажа. В принципе, полипропиленовую трубу можно устанавливать всеми существующими способами:

• Открытая прокладка;
• Скрытая прокладка;
• Прокладка в коробах;
• Прокладка в шахтах;
• Бесканальная прокладка в грунте.

Однако, те трубопроводы, которые будут пропускать воду повышенной температуры (от 45 °С и выше), должны иметь возможность продольного смещения, устанавливаться на скользящих креплениях, либо в каналах и коробах, гарантирующих возможность подвижек.

Контур из полипропилена для разных котлов

Большинство производителей водонагревателей первый метр трубопровода от него рекомендуют делать из металла. Особенно это касается твердотопливных устройств с более высокой температурой воды на выходе. Полипропилен при обвязке следует подсоединять уже к этому отводу, иначе при сбоях в котле он получит тепловой удар и может лопнуть.

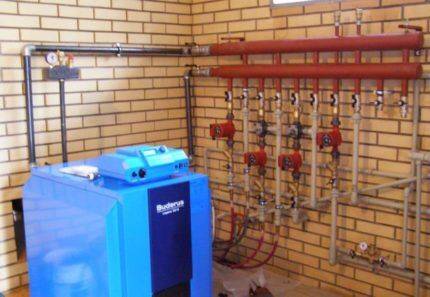

Вариант #1: Газовый водонагреватель

Обвязку полипропиленом газового котла рекомендуется выполнять с использованием гидрострелки и коллектора. Зачастую модели на газу уже оборудованы встроенными насосами для подкачки воды. Практически все они изначально предназначены для принудительных систем.

Самой надежной в плане безопасности будет схема с циркуляционным оборудованием на каждый контур за коллектором.

В этом случае встроенный насос будет нагнетать давление на небольшом участке трубопровода от котла до распределителя, а дальше будут задействованы дополнительные помпы. Именно на них будет ложиться основная нагрузка по перекачке теплоносителя.

Обвязывать полипропиленом газовый котел можно без длинных металлических патрубков, вода в таком нагревателе редко когда нагревается до 75–80 градусов

Если газовый котел имеет чугунный теплообменник, то при его обвязке в систему следует установить дополнительный теплоаккумулятор. Он сгладит резкие перепады температуры воды, которые оказывают негативное воздействие на чугун. При скачкообразном нагреве или охлаждении теплоносителя он может даже лопнуть.

При обвязке двухконтурного аппарата с параллельным нагревом воды для ГВС дополнительно на этот отвод придется устанавливать фильтры тонкой и грубой очистки. Их же стоит смонтировать на входе в водонагреватель, куда подается холодная вода.

Вариант #2: Твердотопливная модель

Основная особенность котла на твердом топливе – это его инертность при прекращении подачи горючего. Пока все находящееся в топке не прогорит полностью, он будет продолжать нагревать теплоноситель. А это может пагубно сказаться на полипропилене.

При обвязке твердотопливного котла сразу к нему следует подсоединять исключительно металлические трубы, а только через метр-полтора можно врезать полипропиленовые. Вдобавок к этому, надо предусмотреть резервный подвод холодной воды для аварийного охлаждения теплообменника, а также ее отвод в канализацию.

Отрезок трубопровода от твердотопливного котла до коллектора следует делать из металла, а уже дальше можно выполнять обвязку полипропиленом – только это защитить пластиковые трубы от перегрева

Если система выстроена на принудительной циркуляции, то в нее обязательно надо будет установить источник бесперебойного питания для насоса. Вода должна постоянно отводить тепло от топки, где горит твердое топливо, даже при перебоях с электроснабжением.

В дополнение к нему можно сделать малый гравитационный контур либо все батареи оборудовать байпасами для отключения отдельных участков системы. При авариях это позволит ремонтировать поврежденный отрезок при работающем отоплении.

Твердотопливный котел должен быть укрыт защитным кожухом, который ограничивает распространение тепла от стенок топки в котельную. Но даже при его наличии коллектор и пластиковые трубы следует удалить подальше от печки.

Вариант #3: Нагреватели на жидком топливе и электричестве

Котел на отработке или дизеле обвязывается полипропиленом по идентичной с твердотопливным аналогом схеме. Полимер нужно удалить от него на максимально возможное расстояние.

При обвязке электрического котла PPR можно не беспокоиться о порывах труб, в нем стоит защитная автоматика, не дающая воде дойти до кипения

Нагрев теплоносителя в водонагревателе на электричестве до критических для полипропилена температур практически исключен. При пропадании напряжения он просто перестает работать. От гидравлических ударов трубы в этом случае защищены гидроаккумулятором и клапанами для сброса избыточного давления.

Как сделать систему отопления в частном доме своими руками

Существует большое количество систем отопления. Каждая система имеет свои особенности и применяется для решения конкретных задач

При выборе стоит обратить внимание на следующие исходные данные:

• Этажность и площадь дома. Для отопления нескольких этажей применяются сложные системы с расчётом гидродинамического сопротивления. Подойдёт распределительная система со стояком, «петля Тихельмана». Для одноэтажного здания простой планировки оптимальной будет однотрубная система «Ленинградка», простая система нижнего разлива.
• Планировка и эстетические соображения. Чтобы трубы не портили внешний вид стен и не мешали установке мебели, можно спроектировать декоративные экраны для верхнего разлива, спрятать в стены или стяжку пола нижний разлив. Трубы не должны проходить под дверями, не мешать при ходьбе. Тепло равномерно распределяется по всему отапливаемому помещению.
• Энергозависимость. Если в доме бывают частые и продолжительные отключения электричества, лучше спроектировать самотечную систему с открытым расширительным бачком. Если отключений электричества нет, применяют более эффективную закрытую систему с мембранным расширительным бачком и принудительной циркуляцией. Трубы могут быть меньшего диаметра.
• Мощность. Зависит от теплопотерь дома. Чем больше мощность системы, тем больше диаметр труб для облегчения циркуляции теплоносителя.

Инструменты для монтажа

Для сборки системы потребуется недорогой и доступный набор приспособлений.

Инструменты для работы с полипропиленом. Это паяльник, ножницы-труборез, ветошь, линейка, карандаш, обезжириватель. Для снятия алюминиевого армирования потребуется развёртка соответствующего диаметра.

Фото 2. Специальный паяльник для соединения труб из полипропилена. В приборе есть два отверстия разного диаметра.

• Набор сантехнических принадлежностей — рожковые и разводные ключи, фум-лента, клещи.
• Набор строительного инструмента: перфоратор, болгарка, пистолет для монтажной пены, миксер.

Этапы выполнения работ, схема отопительной конструкции

Сборка системы отопления ведётся последовательными логическими этапами.

Разметка установки котла и батарей. Радиаторы ставятся у входа и под окнами, чтобы создавать правильные конвекционные потоки в помещении. Котёл может устанавливаться в котельной, некоторые виды допускается ставить возле любой внешней стены.
Определение мест прохождения труб. Обязательно проектируем компенсационные петли — длина полипропиленовых труб при нагреве меняется.
Навешивание котла и его обвязка. Если необходимо, подключаем к нему водопровод, газ. Обвязку твердотопливного котла лучше делать из металла. Газовый котёл подключают полипропиленовыми трубами с термостойкими характеристиками.
При коллекторной системе подключаем «гребёнку» — распределитель. Если система двухтрехплечевая, можно обойтись тройниками.
Устанавливаем расширительный бачок и группу безопасности. Объем расширительного бачка рассчитывается исходя из объёма воды в системе.
Фиксируем к полу или стене крепежи. Если система с гравитационной циркуляцией — соблюдаем уклоны.
Монтируем трубы, подключаем батареи.
После завершения монтажа, опрессовываем систему. Отключаем батареи, глушим все выходы пробками. Подаём воздух под давлением 8—10 атмосфер. Если выявились свищи — устраняем.
Подключаем батареи, котёл, расширительный бачок.
Заполняем систему водой, удаляем воздух из верхних точек.
Проводим пробный запуск

Обращаем внимание на трубы, стыки, места подключений. Выверяем равномерность нагрева батарей.
Заделываем трубы в стяжку, стену или декоративный короб.

Фото 3. Схема отопительной системы двухэтажного дома с использованием полипропиленовых труб.

Источник
