Лупинг газопровода: его функции и особенности обустройства для газопровода

Прокладка газопроводов из полиэтиленовых труб

Полиэтиленовые трубы используются не только для монтажа водопроводных систем, но также и для прокладки газопроводов. Прокладка газопроводов из полиэтиленовых труб производится только строго по установленным правилам. Газопроводы из полиэтиленовых труб совершенно не склонны к коррозии. Монтаж газопровода должен осуществляться профессионалами.

Где нельзя прокладывать газопроводы

1. Газопроводы, сделанные из полиэтиленовых труб, запрещено прокладывать в районах, где наблюдаются грунты II типа просадочности, а также сильнопучинистые грунты и скальные грунты.

2. Также к запрещенным местам прокладки газопроводов относятся районы, в которых имеется сейсмичность выше шести баллов.

3. Если, местность имеет уклон свыше 500%, то в данном районе прокладка газопровода запрещена.

4. Газопроводы нельзя прокладывать над поверхностью земли, а также по земле. Кроме этого запрещено устройство полиэтиленовых газопроводов внутри зданий, в коллекторах, а также каналах.

Условия прокладки газопроводов

Прокладка газопровода из полиэтиленовых труб производится согласно следующим условиям:

1. Если местность имеет уклон больше 200%, то при прокладке газопровода необходимо предпринять ряд мер, позволяющих предотвратить возможный размыв траншей.

2. Полиэтиленовый газопровод должен иметь глубину заложения больше одного места до верха трубы.

3. Газопровод из полиэтиленовых труб должен быть обязательно заключен в металлический футляр при прохождении следующих участков: пересечение автомагистралей, подземные коллекторы, подземные каналы, телефонные кабели, водостоки, силовые кабели, водопровод, тепловые сети, канализации, стенки колодца. Наружный диаметр газопроводных полиэтиленовых труб должен быть меньше внутреннего диаметра металлического футляра минимум на 10 сантиметров.

4. В одной траншее могут быть проложены сразу два газопровода из полиэтиленовых труб. Также один полиэтиленовый газопровод может быть заменен стальным. Расстояние между ними должно быть таким, чтобы можно было без каких-либо сложностей провести ремонтные работы каждого из газопроводов.

Также читайте: Как разрезать полиэтиленовую трубу

5. В районах, где наблюдается температура воздуха ниже -40 градусов Цельсия, глубина прокладки полиэтиленового газопровода обязательно должна быть не менее 1,4 метров.

Соединение полиэтиленового газопровода

При прокладке газопровода для соединения полиэтиленовых труб используется либо метод стыковой сварки, либо электромуфтовая сварка. Также можно использовать и другие способы соединения труб, допускаемые ведомственными нормативными документами.

1. Для соединения газопровода из полиэтилена с участками, выполненными из стали, используются как разъемные, так и неразъемные соединения. Разъемные соединения делаются в колодцах. Неразъемные соединения могут размещаться и в грунте, и, также, в колодцах.

2. Неразъемные соединения обычного типа можно применять только на полиэтиленовых газопроводах, имеющих давление не больше 0,3 МПа.

3. Присоединение каких-либо ответвлений к такому газопроводу может осуществляться лишь при помощи стальных вставок или соединительных деталей, изготовленных из полиэтилена.

Назначение магистрального газопровода

Под магистральным газопроводом понимается трубопровод, сконструированный для доставки газа из района месторождения или обработки к месту потребления, или система труб, связывающая между собой отдельные месторождения газа. Он относится к Единой системе газоснабжения России и является одним из ключевых элементов системы транспортировки газа.

Трубопровод, подсоединенный к магистральному газопроводу и предназначенный для передачи части газа к конкретным населенным пунктам или предприятиям, называется ответвлением.

По такому газопроводу может транспортироваться природный или попутный нефтяной углеводородный газ (из месторождений) или сжиженные углеводородные газы (из мест производства).

Магистральные трубопроводы могут быть:

  • однониточными, т. е. с трубами равного диаметра на всей протяженности системы;
  • многониточными, представляющими собой систему, где параллельно главной ветке расположены еще несколько;
  • телескопическими т. е. на протяжении от головных сооружений до конечной газораспределительной станции диаметр труб меняется.

Диаметр труб газопровода составляет от 720 мм до 1420 мм. Пропускная способность газопровода равна 30–35 млрд куб. м газа в год.


Классификация газопроводов

  • подземные (с расстоянием 0,8–1 м до главной пропускной трубы);
  • надземные (т. е. трубы устанавливаются на опорах);
  • наземные (т. е. в насыпных дамбах).

Если газ требуется доставить с мест подводной добычи на берег, то сооружаются подводные газопроводы.

За управление российскими магистральными газопроводными системами обычно отвечает государственная компания. Она обязана осуществлять проверку состояния труб, нанимать рабочих и следить за повышением их квалификации.

Планируемые к возведению газопроводы в России

Карта газопроводов России на стадии разработки включает в себя пять участков. Не реализован проект «Южного потока» между Анапой и Болгарией, строится «Алтай» — это газопровод между Сибирью и Западным Китаем. Прикаспийский газопровод, который будет поставлять природный газ с Каспийского моря, в перспективе должен проходить через территорию РФ, Туркменистан и Казахстан. Для поставок из Якутии в страны Азиатско-Тихоокеанского региона строится еще одна трасса — «Якутия-Хабаровск-Владивосток».

Магистральные газопроводы представляют собой комплексы сооружений, которые предназначены для перемещения горючих газов с мест их добычи или производства к конечным местам потребления.

Классификация магистральных газопроводов (согласно рабочему давлению):

  • І класса – высокого давления, более 25 кгс/см2;
  • ІІ класса – среднего давления, 12-25 кгс/см2;
  • ІІІ класса – низкого давления, до 12 кгс/см2.

Кроме того, газопроводы могут быть:

  • магистральными – сооружают с целью передачи газа из мест добычи к конечным пунктам (как уже говорилось ранее);
  • местными – с целью сбора природного газа для распределения его в городах, промышленных предприятиях.

Магистральные газопроводы России имеют разную производительность. Она определяется, исходя из данных по топливно-энергетическому балансу тех районов, где предполагается создание газопровода, определение рационального годового количества газа с учетом объемов использования ресурса на перспективу лет после начала эксплуатации магистрального газопровода.

Обычно производительность магистрального газопровода характеризуют как количество газа, которое поступает в него за год. В основном, производительность будет иметь показатель, меньший за это значение из-за неравномерного использования газа по дням недели или сезонам года. Это обусловлено колебаниями температуры внешнего воздуха и режимом работы пользователей газа. Это обусловлено колебаниями температуры внешнего воздуха и режимом работы пользователей газа.

Для увеличения производительности магистральных газопроводов на разных участках могут быть сооружены лупинги. В случае расчетов стационарных режимов работы газопроводов во время решения некоторых задач место расположения лупинга не имеет значения.

Существенным образом увеличить производительность газопровода может монтаж на компрессорных станциях центробежных нагнетателей с приводом от газовых турбин или мощных электромоторов. Первый тип машин использует топливо в виде газа, а именно – транспортируемый газ. Сжигание такого газ в камерах сгорания этих аппаратов не представляет большой проблемы по сравнению с применением жидкого топлива.

Это один из главных факторов, который влияет на выбор определенной системы автоматического регулирования производительности объектов. Протекание переходных процессов в газопроводах не должно осуществляться произвольно. Переходные процессы в системах с автоматическим регулированием обычно имеют затухающий характер.

Во время расчета и исследования динамики процессов регулирования производительности магистральных газопроводов, исследователи имеют дело с инерционными процессами, которые обязаны своей спецификой движущемуся потоку газа по трубопроводу; с другой стороны – малоинерционными процессами, порожденными влиянием масс подвижных элементов компрессионных аппаратов. Принимая к вниманию сложность этого автоматизированного комплекса, вполне допустимо рассмотрение влияние этих факторов разных порядков отдельно.

Управление магистральным газопроводом России обычно осуществляется государственной компанией, которая следит за состоянием всей системы и нанимает квалифицированных работников. Также она следит за регулярным повышением уровня квалификации последних.

В чем заключается смысл накрутки?

Искусственная накрутка сообщений в вк используется для создания «иллюзии популярности» и поднятия ЧСВ. И это действительно иллюзия, а не реальность. От десятков, сотен и даже тысяч фальшивых диалогов вы не станете интереснее, красивее и умнее в реальном мире

Вероятно, вы уже обратили внимание на аббревиатуру «ЧСВ»

Хотите узнать, что это значит? С удовольствием объясним! ЧСВ расшифровывается как «чувство собственной важности», и это далеко не лучшее качество человека

Основные мотивы пользователей:

  • Некоторые пользователи социальной сети вконтакте прибегают к . Продажа популярных аккаунтов — это отличная возможность подзаработать лишние деньги без особых усилий. А чтобы продать страничку другому юзеру, ее необходимо сделать «активной». Этот вид заработка может показаться странным и необычным, однако спрос рождает предложение.
  • Большое количество подписчиков и входящих сообщений — главная цель для пользователей, которые хотят добиться узнаваемости, а затем — верификации странички ВКонтакте. Это слово может показаться неизвестным, но, скорее всего, все мы замечали наличие «голубой галочки» в аккаунтах знаменитостей. Это и есть верификация — подтверждение того, что страница не является фейковой. За этой «галочкой» охотятся многие.
  • Другие пользователи накручивают ЛС для новых знакомств. Ведь никогда не знаешь, кто именно тебе напишет. Появляется уникальная возможность завести нужные связи или дружбу с интересными собеседниками.
  • Меньшая категория людей производит накрутку из чистого любопытства. Это своего рода азартная игра, когда цифры на вкладке «Диалоги» стремительно возрастают и радуют душу.

Раскрученные аккаунты Vk раскупаются быстро. Покупатели могут использовать новую страничку для разных целей, но все они хотят одного — найти «живой» аккаунт без накруток. Опытный пользователь знает, как определить искусственные лайки, репосты и прочее. А вот с личными сообщениями дела обстоят по-другому. Как понять, что интерес фальшивый, если ЛС пишут настоящие пользователи? Для этого и придуман столь ловкий трюк.

Современное ведение бизнеса давно зависимо от соц. сетей. Предприниматели стараются выжать максимум возможностей из популярного сервиса (например, создают отдельные аккаунты, на которых презентуют свои товары и услуги). В этом случае накрутка сообщений также эффективна. Человек появляется онлайн, начинает диалог, а затем изучает вашу страничку. И если он минимально заинтересован товаром, то автоматически попадает в категорию потенциальных покупателей. Далее — дело техники!

Лупинг газопровода: его функции и особенности обустройства для газопровода

Одним из самых известных газопроводов с лупингом, введенным в строй за последние годы, является параллельная линия магистрали «Пелятка-Северо-Соленинское». Ее протяженность 30 км, но для строительства пришлось обустроить немалые 160 км дороги.

Кроме того, понадобилось проложить почти 90 км кабеля. Работы осуществляли более полутысячи квалифицированных специалистов на протяжении полугода.

Обустройство состояло из следующих этапов:

  • установки свай, чему предшествовало бурение;
  • монтажа с последующей сваркой опорных конструкций;
  • укладки со сваркой самих труб лупинга;
  • контроля качества сварных соединений;
  • прочистки лупинга;
  • испытаний с последующим запуском в тестовом режиме;
  • антикоррозийной обработки всех металлических элементов.

Этапы перечислены в нужном порядке. В результате указанный лупинг позволяет с наименьшими затратами транспортировать газ к потребителям, причем бесперебойно.

Как указывали специалисты, экономический эффект от использования этой 30-ти километровой трубы составит внушительные 6,5 млрд рублей и это только за 2 года с момента ввода линии в строй.

Нормы обустройства газопровода с лупингом

На лупинги распространяются обычные правила для всех газопроводов. Поэтому работы могут начинаться только после утверждения соответствующего проекта. Производить их вправе специалисты, имеющие допуск.

Все оборудование, материалы, которые будут использоваться для строительства, должны быть проверены на наличие соответствующих сертификатов, отсутствие повреждений, других недостатков.

При выполнении обустройства используют стальные трубы, точнее, отдельные их виды, подвергшиеся специальной антикоррозийной обработке, а также их полиэтиленовые аналоги.

Для лупинга следует использовать только сертифицированные трубы, другие комплектующие, а также контролировать прилегание трубы к грунту, ряд других параметров

Необходимые работы выполняются поэтапно, то есть такая операция начинается с подготовки лупинга к сборке. Для чего роются траншеи, устанавливаются опоры, далее происходит монтаж отсечных клапанов с двух сторон, обустраиваются приемники, к которым на следующем этапе приваривают трубы параллельной линии.

При строительстве ответственные лица обязаны контролировать ряд важных параметров, к которым относится прилегание ко дну траншеи, расстояние между различными коммуникациями — как сторонними, так и относящимися к конструкции самого газопровода. Особому контролю подвергаются сварные соединения, а также антикоррозийное покрытие.

После окончания монтажа параллельной линии должны быть выполнены соответствующие испытания. Перед проведением таких операций необходимо совершить подготовительные работы.

К примеру, траншея в которой смонтирован лупинг должна быть присыпанной слоем грунта. Но полностью засыпать ее ненужно, так как такая процедура выполняется только после успешного прохождения проверки на пригодность к использованию.

Конструкция магистрального газопровода

Хотя со стороны данное сооружение напоминает обычный трубопровод, только в более крупном варианте, на деле разница существенна. Даже в простейшем исполнении магистральный трубопровод для газа содержит следующие конструкционные элементы:

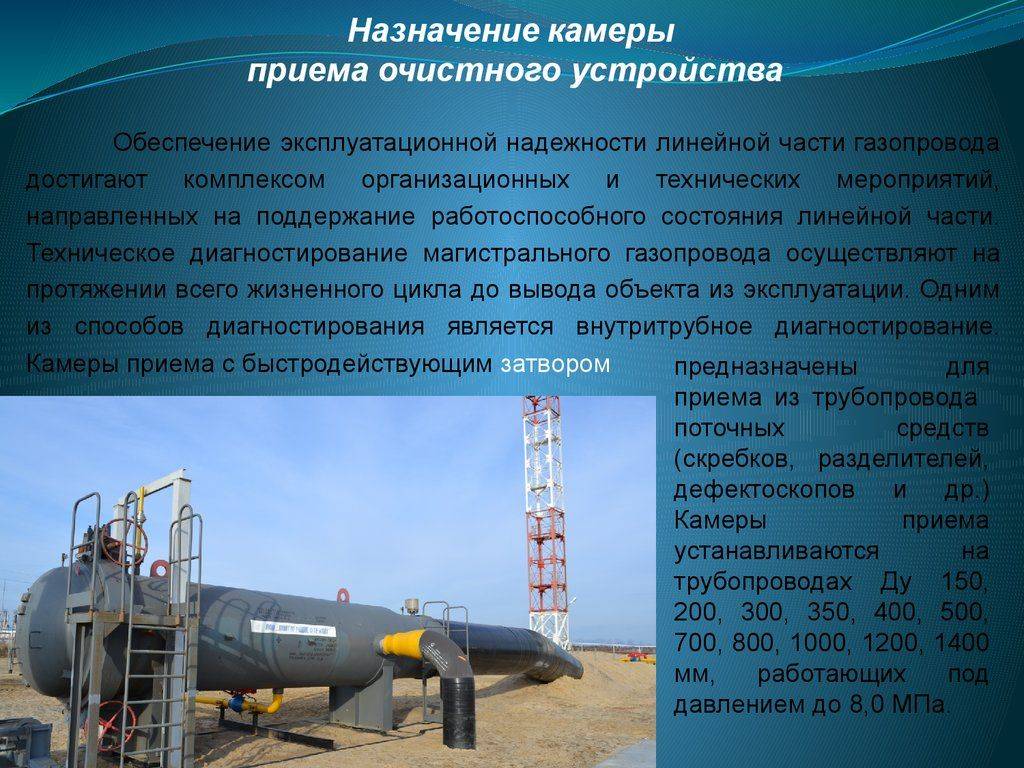

  • Непосредственно трубный контур, который напрямую сопрягается с ответвлениями, переходными узлами, запорной арматурой и т. д. Это и есть основная магистральная часть газопровода, в теле которой также выполняются подключения к станциям, управляющим пунктам и очистным сооружениям.
  • Сборники конденсата и устройства для ввода технических смесей на основе метанола.
  • Системы управления и аппаратура телемеханики.
  • Средства обеспечения электрохимической антикоррозионной защиты.
  • Линии электропередач и связи.
  • Устройства для огнетушения.
  • Резервуары для хранения газа и разгазирования.
  • Служебные здания для эксплуатации трубопроводов на вверенных участках.
  • Насосные и промежуточные перекачивающие станции.
  • Амбары для хранения газа.

Нормы обустройства газопровода

На лупинги распространяются обычные правила для всех газопроводов. Поэтому работы могут начинаться только после утверждения соответствующего проекта. Производить их вправе специалисты, имеющие допуск.

Все оборудование, материалы, которые будут использоваться для строительства, должны быть проверены на наличие соответствующих сертификатов, отсутствие повреждений, других недостатков.

При выполнении обустройства используют стальные трубы, точнее, отдельные их виды, подвергшиеся специальной антикоррозийной обработке, а также их полиэтиленовые аналоги.

Для лупинга следует использовать только сертифицированные трубы, другие комплектующие, а также контролировать прилегание трубы к грунту, ряд других параметров

Необходимые работы выполняются поэтапно, то есть такая операция начинается с подготовки лупинга к сборке. Для чего роются траншеи, устанавливаются опоры, далее происходит монтаж отсечных клапанов с двух сторон, обустраиваются приемники, к которым на следующем этапе приваривают трубы параллельной линии.

При строительстве ответственные лица обязаны контролировать ряд важных параметров, к которым относится прилегание ко дну траншеи, расстояние между различными коммуникациями — как сторонними, так и относящимися к конструкции самого газопровода. Особому контролю подвергаются сварные соединения, а также антикоррозийное покрытие.

После окончания монтажа параллельной линии должны быть выполнены соответствующие испытания. Перед проведением таких операций необходимо совершить подготовительные работы.

К примеру, траншея в которой смонтирован лупинг должна быть присыпанной слоем грунта. Но полностью засыпать ее ненужно, так как такая процедура выполняется только после успешного прохождения проверки на пригодность к использованию.

Конструкции опор.

Рассмотрим какие бывают конструкции опор.

      Опоры корпусные хомутовые.  Бывают подвижными и неподвижными, хомуты бывают круглыми (пруток) или плоскими (из полосы металла), хомуты, усиленные ребрами жесткости называются бугельные.

Корпусная хомутовая опора

Опоры бескорпусные. Тоже бывают подвижные и неподвижные. По конструкции- это «подушка» из листовой стали, изогнутая по диаметру трубопровода.  Трубу держат хомуты- круглые или из полосы. Простота и дешевизна такой опоры вывела ее в первый ряд при строительстве газопроводов.

Неподвижная бескорпусная хомутовая опора

      Трубчатые опоры газопроводов.  Опора трубчатая-это вертикальная труба,  закрепленная на плите с отверстиями для монтажа.Для увеличения площади контакта опоры с трубопроводом, вверху делают седлообразный вырез,соответствующий диаметру лежащего на опоре газопровода.

Трубчатая опора

  • Тавровые опоры газопроводов – опора представляет собой тавр, хомут крепится к верхней части тавра посредством сварки, труба устанавливается на хомут.

  • Приварные опоры газопроводов – труба приваривается к опоре сплошным швом-применяются для неподвижных опор.
  • Катковые опоры газопроводов – труба устанавливается на опору через подвижное соединение с помощью подвижных роликов, что позволяет минимизировать влияние перепадов температур.

Катковая роликовая опора

Подвески выполняются согласно ГОСТ16127-70.

Подвески используются для крепления газопроводов внутри помещений к строительным конструкциям и для наружных газопроводов с креплением к металлическим конструкциям эстакад или других несущих элементов.

типы подвесок газопровода

Виды по глубине заложения

Классификация газопроводов систем газоснабжения в зависимости от глубины заложения основана на соблюдении правил их безопасного устройства:

  • В условиях города, где на первое место при расчете глубины заложения выходят влияние осадков на почву, толщина и состояние дорожного полотна, допустимый (разрешенный) уровень нагрузки тяжелого транспорта и т. д.
  • В условиях магистральных систем газоснабжения (вне города).

Кроме того, классификация газопроводов по признаку глубины заложения в обязательном порядке учитывает класс и характеристики газа, который прогоняется по маршрутам газорегуляторных пунктов. В зависимости от условия транспорта газового ресурса определяется минимум и максимум глубины заложения. Например, в случае с трубами, осуществляющими транспортировку осушенного газа, допускается заложение в пласт промерзания грунта.

Основной фактор влияния на подбор глубины заложения газового путепровода – вероятностный расчет механического износа ресурса, в который сеть закладывается (дорожное полотно, почва). Здесь же – классификация динамических нагрузок, которые приходятся на зону заложения. Они не должны провоцировать напряжение в трубах – глубина их размещения должна быть:

  • достаточной, чтобы исключить передачу системе газоснабжения динамических нагрузок, приходящихся на полотно;
  • обоснованной экономически (избыточная глубина заложения – это неоправданные расходы на устройство инженерной системы).

Основной регламент диктует следующие нормативы глубины заложения газопровода:

  • не менее 0,8 м – прокладка наружного газопровода в зонах сплошного бетонного или асфальтового покрытия;
  • от 0,9 м – прокладка уличного трубопровода газа в участках с «голой» землей;
  • от 0,8–1,2 м – прокладка путепровода для сухого газа (зависит от глубины промерзания почвы в конкретном регионе и наличия водяного пара);
  • от 0,6 м – прокладка в городских условиях (улицы, внутриквартальные коммуникации) при условии гарантированного отсутствия на участке заложения движения транспорта.

Что представляет собой лупинг?

Название процесса лупинг произошло от английского слова «looping», которое в переводе означает «петля». И это точное наименование процесса с одноименным названием. Так как он представляет собой прокладывание нового участка газопровода, причем параллельного основной линии.

Такое ответвление всегда является частью уже действующей системы и его начало — врезка в главную ветку. А там, где в конструкции отпадает необходимость делить потоки газа, петля замыкается.

Лупинг газопроводов служит для решения двух главных задач, среди которых увеличение имеющейся пропускной способности основной линии или снижение потери давления во время транспортировки газа.

В первую очередь это касается магистралей с высоким напором, так как именно в них создаются максимально нестабильные условия, приводящие к снижению эффективности. А, следовательно, к финансовым потерям.

Но стабилизация давления возможна и во всех остальных видах сетей, то есть транспортирующих газ при среднем или низком давлении. Так как параллельная труба помогает снизить давление в начале пути и существенно повысить его в конце.

С помощью лупинга специалисты способны решать и еще ряд задач, среди которых следующие:

  1. Использование дополнительной линии во время ремонта основной.
  2. Применение такой артерии для изменения конфигурации главной. К примеру, во время того, как газ будет проходить по параллельной ветке, на основной можно корректировать положение напорных станций, что в будущем будет способствовать более эффективной работе системы.

Важным преимуществом такой конструкции является возможность использовать ее в виде основной магистрали для транспортировки газа. Это помогает в кратчайшие сроки получить нужный результат, причем сэкономив средства на обустройстве нового газопровода.

Такой способ был известен давно, но пик использования приходится на данное время. Происходит это потому, что газовая система на постсоветской территории сформировалась давно (1975-1990 гг.), а сейчас происходит ее доработка, усовершенствование под современные нужды.

Из вышесказанного можно сделать вывод, что на сегодня лупинг активно используется по нескольким причинам, к которым относятся:

  • стадийность строительства — изначально все газопроводы строятся с учетом имеющихся потребностей, а затем по мере необходимости происходит увеличение пропускной способности;
  • нехватка собственных средств или инвестиций для строительства новых сетей — происходит это из-за снижения спроса на газ, а соответственно и уменьшения интереса к отрасли кредиторов, инвесторов и даже обычных потребителей.

Указанная информация свидетельствует, что лупинг может быть более дешевым вариантом, чем строительство полноценного нового газопровода.

Переходы газопроводов через воду

Магистральные газопроводы могут проходить над и под водой.

Подводные переходы располагаются перпендикулярно оси потока воды. При этом они находятся на расстоянии как минимум полуметра от отметки возможного размыва дна до поверхности трассы, от проектных отметок их должно отделять расстояние не менее одного метра.

Чтобы трубы не всплыли, во время строительства их закрепляют с помощью специальных грузов, заливают бетоном или засыпают минеральными материалами.

Участки переходов, проходящие через природные или искусственные препятствия, должны соответствовать нормам. Это гарантирует их безопасность и надежность в использовании.

Надземные переходы нужны там, где газопровод проходит через овраги, небольшие речки и т. д. Элементы, располагающиеся на поверхности, бывают следующих видов:


Газопровод через воду

  • арочные;
  • балочные;
  • висячие.

Вид надземных элементов выбирается в зависимости от условий места, где прокладывается магистральный газопровод. Переходы арочного типа представляют собой жесткую конструкцию и, как правило, строятся там, где трубы проходят через каналы. Балочная конструкция представляет собой самонесущую трубу.

Висячие переходы делятся на вантовые, провисающие и гибкие. В вантовых переходах за закрепление трубопровода в необходимой позиции отвечают наклонные тросы. В переходах висячего типа газопровод ничем не удерживается и свободно прогибается под собственной массой. Гибкий переход – это конструкция, в которой трубы закреплены системой подвесок к одному или нескольким тросам.

Выполнение расчетов газопровода

Руководящие документы позволяют выполнять расчет лупинга только с помощью специальных формул. Часть из них будет приложена ниже, но заранее можно сказать, что производить исчисления смогут только специалисты.

Так как при его выполнении используется большое количество различных переменных, что делает задачу сложной.

Расчет газопровода с лупингом — процедура сложная, поэтому выполнять ее могут только квалифицированные специалисты. Но даже им необходимо выполнять согласование проекта с горгазом на ранних стадиях

То есть человек или организация, заинтересованные в разработке проекта и строительстве лупинга, не смогут сэкономить даже на предварительных расчетах.

Потому что в отличии от ряда других аналогичных процедур, например, гидравлического расчета, простой и доступный компьютерный способ не используется. В результате проектировщик должен обладать достаточным запасом специальных знаний.

Продолжение расчета газопровода с лупингом. Большое количество формул, переменных значений, которые необходимо учитывать, дополнительно усложняют задачу

После выполнения расчета рекомендуется обратиться в горгаз для выполнения согласования. Если этого не выполнить и разработать проект полностью, то это может привести к существенным финансовым потерям. Так как могут быть не соблюдены какие-либо из многочисленных требований газовщиков.

Пример расчета линии газопровода

Для расчета параллельной линии газопровода необходимо знать ряд исходных данных, среди которых объемный, часовой расход газа, коэффициент газового сопротивления, температуру топлива и ряд других данных. Всю нужную информацию берут с предварительно составленной схемы.

Пример расчета конкретного газопровода с лупином, где проектировщик учитывал различные виды расхода газа, его температуру, коэффициент сопротивления и другие параметры

Сложность примера расчетов дополнительно свидетельствует о том, что этой работой должны заниматься специалисты или ошибок не миновать. Что приведет к потере времени, средств.

Более подробно о том, как произвести расчеты системы газопровода читайте в этом материале.

Еще один пример лупинга

Одним из самых известных газопроводов с лупингом, введенным в строй за последние годы, является параллельная линия магистрали «Пелятка-Северо-Соленинское». Ее протяженность 30 км, но для строительства пришлось обустроить немалые 160 км дороги.

Кроме того, понадобилось проложить почти 90 км кабеля. Работы осуществляли более полутысячи квалифицированных специалистов на протяжении полугода.

Обустройство состояло из следующих этапов:

  • установки свай, чему предшествовало бурение;
  • монтажа с последующей сваркой опорных конструкций;
  • укладки со сваркой самих труб лупинга;
  • контроля качества сварных соединений;
  • прочистки лупинга;
  • испытаний с последующим запуском в тестовом режиме;
  • антикоррозийной обработки всех металлических элементов.

Этапы перечислены в нужном порядке. В результате указанный лупинг позволяет с наименьшими затратами транспортировать газ к потребителям, причем бесперебойно.

Как указывали специалисты, экономический эффект от использования этой 30-ти километровой трубы составит внушительные 6,5 млрд рублей и это только за 2 года с момента ввода линии в строй.

Назначение магистрального газопровода

Под магистральным газопроводом понимается трубопровод, сконструированный для доставки газа из района месторождения или обработки к месту потребления, или система труб, связывающая между собой отдельные месторождения газа. Он относится к Единой системе газоснабжения России и является одним из ключевых элементов системы транспортировки газа.

Трубопровод, подсоединенный к магистральному газопроводу и предназначенный для передачи части газа к конкретным населенным пунктам или предприятиям, называется ответвлением.

По такому газопроводу может транспортироваться природный или попутный нефтяной углеводородный газ (из месторождений) или сжиженные углеводородные газы (из мест производства).

Магистральные трубопроводы могут быть:

  • однониточными, т. е. с трубами равного диаметра на всей протяженности системы;

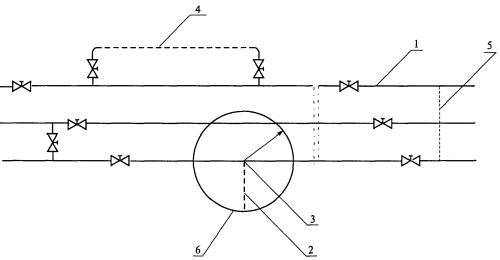

  • многониточными, представляющими собой систему, где параллельно главной ветке расположены еще несколько;
  • телескопическими т. е. на протяжении от головных сооружений до конечной газораспределительной станции диаметр труб меняется.

Диаметр труб газопровода составляет от 720 мм до 1420 мм. Пропускная способность газопровода равна 30–35 млрд куб. м газа в год.

Классификация газопроводов

  • подземные (с расстоянием 0,8–1 м до главной пропускной трубы);
  • надземные (т. е. трубы устанавливаются на опорах);
  • наземные (т. е. в насыпных дамбах).

Если газ требуется доставить с мест подводной добычи на берег, то сооружаются подводные газопроводы.

За управление российскими магистральными газопроводными системами обычно отвечает государственная компания. Она обязана осуществлять проверку состояния труб, нанимать рабочих и следить за повышением их квалификации.

Классификация трубопровода газа по расположению

Классификация магистральных газопроводов по признаку расположения делит газовые сети:

  • На наружные и внутренние. Первые расположены на улице, могут быть межцеховыми, дворовыми, внутриквартальными. Внутренние газовые трубопроводы находятся внутри помещений и цехов. Схематически они представляют собой отрезок системы снабжения газом от ввода до точки соединения устройств, которые снабжаются газом (плита, радиатор).
  • Надземные и подземные (соответственно, надводные и подводные).

Классификация газопроводов по назначению в сети газоснабжения включает:

  • Вводные трубопроводы газа. К ним относят участок сети от внутренней магистрали до отключающего прибора на вводе.
  • Распределительные – наружные участки газопровода, отвечающие за транспортировку газа от магистрали до точки ввода (могут быть отдельными трубопроводами в системах снабжения одного объекта).
  • Газопровод-ввод – отрезок от точки соединения с распределительной сетью до системы отключения на вводе.
  • Межпоселковый газопровод – распределительная сеть, дислоцированная вне населенных пунктов.
  • Сбросные.
  • Продувочные системы.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
