Как управлять самодельным сварочным аппаратом
Несмотря на то, что контактная сварка является достаточно несложной технологической операцией, для достижения требуемого качества выполняемого соединения ей необходимо правильно управлять. Именно для этих целей следует оснастить самодельный аппарат из микроволновки соответствующими органами управления. Основными из них являются выключатель и рычаг, при помощи которого и обеспечивается требуемое усилие сжатия электродов и соединяемых деталей.
От усилия сжатия напрямую зависит качество получаемого соединения, поэтому рычаг для сварочного аппарата желательно делать более длинным
Очень важно, чтобы оборудование для контактной сварки из микроволновки было надежно зафиксировано на поверхности рабочего стола. Для этих целей используются струбцины
Увеличить усилие, передаваемое электродами, можно не только при помощи рычага, но и посредством рычажно-винтового механизма, которым также можно оснастить аппарат, сделанный своими руками. Удобнее всего закрепить такой механизм непосредственно на рычаге, чтобы манипуляции с ним не отнимали дополнительного времени. Кроме того, такое расположение органов управления высвободит вторую руку оператора, которой можно будет придерживать соединяемые детали.
Особенностью работы на аппарате контактной сварки является то, что подавать ток на электроды можно только тогда, когда они находятся в сжатом состоянии. Если же включить подачу тока перед их сжатием, то они будут искрить в момент соприкосновения с деталями, а это приведет к их подгоранию и быстрому выходу из строя.
Выключатель, также относящийся к органам управления контактной сварки (в том числе сделанной из микроволновки), необходимо установить в цепь первичной обмотки. Если пренебречь этой рекомендацией и установить его в цепи вторичной обмотки, по которой протекает ток значительной величины, то выключатель создаст дополнительное сопротивление, что приведет к свариванию электродов между собой.
Для самодельного сварочного аппарата с трансформатором от микроволновки необходимо предусмотреть простейшую систему охлаждения, также сделанную своими руками. В качестве такой системы может быть использован обычный вентилятор. При помощи этого устройства можно будет охлаждать сам трансформатор, электроды и другие токопроводящие элементы. Конечно, такое охлаждение не будет слишком эффективным, и все равно придется делать регулярные перерывы в работе, необходимые для самостоятельного охлаждения всех нагревающихся элементов оборудования.
Процесс сварки, выполняемой на аппарате, сделанном своими руками, практически ничем не отличается от подобной технологической операции, осуществляемой на серийном оборудовании. Первым этапом такого процесса является сжатие деталей, в процессе которого происходит их пластическая деформация в месте будущего соединения. На втором этапе в зону сварки подается ток, проходящий через медные электроды.
Характеризуется этот этап образованием жидкого сварочного ядра, расширением сварной ванны и пластической деформацией и осадкой металла деталей в точке соединения. В этот момент расплавленный металл начинает выплескиваться из сварной ванны. После прекращения подачи тока в зону соединения она начинает охлаждаться, что сопровождается кристаллизацией расплавленного металла.
Готовый сварочный аппарат (вид сверху)
В результате прохождения описанных выше процессов в зоне соединения формируется литое ядро, отличающееся высокой прочностью. Полученная зона соединения характеризуется значительными остаточными напряжениями, которые можно минимизировать, если не сразу разжимать электроды после прекращения подачи тока, а выждать некоторое время. Можно даже несколько увеличить усилие на зону соединения после прекращения подачи тока, что также снизит остаточные напряжения и позволит добиться эффекта ковки.
Сварочный аппарат хочет видеть практически каждый автолюбитель или просто человек, любящий проводить время за ремонтом либо созданием чего-либо. На рынке представлено большое разнообразие типов и моделей. «Что делать, если не хватает средств на приобретение сварочного аппарата?», – вопрос, всегда возникающий при мысли о покупке. Имея дома поломанную микроволновую печь, не спешите ее выбрасывать. Приложив немного усилий и времени из поломки можно сделать вполне работающий сварочный аппарат. Поговорим сегодня о том, как применяют трансформатор от микроволновки для сварки.
Как избежать 4 ошибки при создании электродов
Электроды Посмотрите на картинке электроды, используемые на самодельном устройстве. Собирая сварку, надо сделать и правильные электроды. По диаметру они должны соответствовать проводкам, что крепятся к сварке. Обычно используются прутки из меди. Но если мощность оборудования будет очень большой, тогда желательно использовать жало от профессионального паяльника.
Для соединения аппаратов электродами, используют очень крепкие провода. Если проигнорировать это правило, то потери мощности не получится избежать. Мощность также может уйти в том случае, если будет использоваться большое количество различных соединений.
Для повышения эффективности сборного аппарата используют медные наконечники. Тогда получается избежать потери мощности в контактных местах.
Чтобы пайка происходила без проблем, желательно применять луженые наконечники. Поскольку электроды съёмные, то в местах фиксации с наконечником не стоит применять пайку. В этих местах образуется окисление — мощностью упадет. Съёмные электроды обеспечивают простоту очистки. Это очень удобно.
Наконечники будут фиксироваться с электродами на болтах
Важно проследить, чтобы соединение было более надежным. Если не позаботиться об этом, то будет происходить повышенное переходное сопротивление, а потому мощность споттера упадёт
Желательно создать отверстие одинаковых диаметров для двух деталей. Соединенные элементы желательно подбирать из меди. Выбор материала не безоснователен — в нем имеется маленькое электрическое сопротивление.
Рекомендации при соединении двух трансформаторов
Каких результатов можно добиться, если в соответствии с правилами соединить два трансформатора, не отличающихся большой мощностью? Если взять два одинаковых устройства со следующими характеристиками: мощность – 0,5 кВт, входное напряжение – 220 В, выходное напряжение – 2 В, сила номинального тока – 250 А, – то, последовательно соединив их первичные и вторичные обмотки, на выходе вы получите удвоенную силу номинального тока, то есть 500 А.
Практически так же увеличится и кратковременный сварочный ток, но при его формировании будут наблюдаться значительные потери, что обусловлено большим сопротивлением такой электрической цепи. Оба конца вторичной обмотки – провода Ø 1 см – соединяются с электродами аппарата для точечной сварки.
Соединение 2-х трансформаторов по схеме №1
Если в вашем распоряжении имеются два мощных трансформатора, но и их выходного напряжения не хватает для самодельного аппарата, можно последовательно соединить их вторичные обмотки, которые должны иметь одинаковое количество витков. К такой мере прибегают, если просто домотать витки на вторичной обмотке невозможно из-за недостаточно большого размера окна на магнитопроводе.
При таком соединении надо следить, чтобы направление витков на вторичных обмотках соединяемых устройств было согласовано, иначе может получиться противофаза, и выходное напряжение у такого объединенного устройства будет близко к нулю. Чтобы экспериментальным путем определить правильность соединения, желательно использовать тонкие провода.
Соединяем два трансформатора по схеме №2
Монтирование
Берём во внимание, если мощность трансформатора 600–800 ватт, то будущий сварочный аппарат сможет производить сварку металла толщиной не более одного миллиметра. Если планируется сваривать более толстый металл, можно прибегнуть к соединению между собой двух трансформаторов, что значительно повысит мощность сварочного аппарата
Когда процесс перемотки закончен, и лак хорошо просох на новой обмотке, приступаем к соединению, учитывая, что у нас два трансформатора – первичные обмотки следует соединять параллельно, вторичные соответственно последовательно. Необходимо правильно соединить между собой выводы контактов обмоток, иначе возможно короткое замыкание.
Как собрать из трансформатора — 6 нюансов
В любых микроволновых печах устанавливают магнетрон. Ему нужно значительное напряжение. Трансформатор имеет меньшее количество витков в первичной обмотке, и гораздо большее во вторичной. Именно на ней напряжение будет составлять 2000 вольт. Если имеется удвоитель, то значение возрастет в несколько раз. Именно это свойство необходимо использовать.
Трансформатор необходимо вынимать очень осторожно. Чтобы ничего не повредилась, не желательно применять различные грубые инструменты
Сначала нужно избавиться от корпуса, а также устранить все крепежные элементы. Трансформатор достает из точки фиксации. Из этого устройства будет использоваться магнитопровод, а также первичная обмотка, имеющая мощный провод и малое количество витков.
Вторичная обмотка
Посмотрите на картинке вторичную обмотку. Использовать ее при сборке сварки не нужно, потому желательно избавиться от неё. Для этой цели используется зубило и молоток
Важно производить все работы очень аккуратно, чтобы нужная обмотка не испортилась. При работе возможно человек найдет шунтирующее устройство, применяемое в различных СВЧ печах
От них также нужно избавиться.
Магнитопровод на сварке
Посмотрите на картинке магнитопровод, прикрепленный на сварке. Если в микроволновой печи стоит микропровод, что не приклеен, а приварен, то удалением этой детали придётся заниматься при помощи ножовки по металлу или стамески. Обмотка будет о крепко сидеть в магнитопроводе, потому нужно приложить много усилий. В таком варианте придется использовать более грубые методы, чтобы удалить конструкцию любыми подручными средствами. Но стоит учитывать, что операция проводится очень аккуратно.
После проведение всех вышеописанных операций, приходим к созданию вторичной обмотки — используется цельный провод, с диаметром в 100 мм в квадрате или чуть больше. Это соответствует одному сантиметру. Также используют пучок проводов, обеспечивающих необходимый диаметр.
Обмотка создана — трансформатор сможет создавать силу тока, равную 1кА. Именно это и нужно для точечной сварки.
Если есть необходимость сделать аппарат мощнее, то единственного трансформатора не будет достаточно. Для этой цели необходимо совместить несколько элементов из разных СВЧ печь. Понадобится два или три витка.
Если изоляция очень толстая, ее нужно будет убрать и заменить на более тонкую — желательно тканевую. Если применяется несколько трансформаторов, то вторичная обмотка изготавливается по общей схеме соединения. Но тогда потребуется правильно соединить выходы.
Электротехника и электромеханика
Электромеханика является разделом электротехники. Она изучает принципы функционирования устройств и оборудования, которые работают от источника электрического тока. Изучив основы электромеханики, можно научиться ремонтировать различное оборудование или даже проектировать его.
В рамках уроков по электромеханике, как правило, изучаются правила преобразования электрической энергии в механическую (каким образом функционирует электродвигатель, принципы работы любого станка и так далее). Также исследуются и обратные процессы, в частности, принципы действия трансформаторов и генераторов тока.
Таким образом, без понимания того, как составляются электрические цепи, принципов их функционирования и других вопросов, которые изучает электротехника, осваивать электромеханику невозможно. С другой стороны, электромеханика является более сложной дисциплиной и носит прикладной характер, поскольку результаты ее изучения применяются непосредственно при конструировании и ремонте машин, оборудования и различных электрических устройств.
Варианты диагностики
Рассмотрим распространенные варианты поиска причин поломки.
Безопасная проверка
Наиболее безопасное исследование проводится тестером и заключается в исследовании катушек на предмет повреждений. Порядок действий:
- Мультиметр настраивают на нужные пределы и определяют с его помощью сопротивление всех обмоток — первичной и двух вторичных. Исследование делают на снятом трансформаторе.
- Если на тестере высвечивается единица, значит произошел обрыв.
- При замкнутой цепи на первичной катушке появится значение в диапазоне 2–4,5 Ом (тестер выставлен на 200 Ом). На накальной — 3,5–8 Ом, на высоковольтной вторичной (2 000 Ом) — 140–350 Ом.
При замерах необходимо учесть собственную погрешность мультиметра. Определить ее можно, замкнув щупы накоротко в установленном пределе. Полученное значение — погрешность.
Безопасную проверку можно выполнить самостоятельно или пригласить специалиста из сервиса. Чтобы прозвонить обмотки, пользователю достаточно знать азы электротехники и иметь навыки работы с тестером.
Проверка под напряжением
Если измерения проведены, полученные замеры соответствуют норме, но печка по-прежнему не работает, необходимо исследовать ряд характеристик. Измерение выходного напряжения на вторичных обмотках — достаточно опасное дело. Порядок действий:
- К микроволновке подается 220 В.
- Тестером замеряют U на выходах обеих вторичных обмоток. Высоковольтная — 2 кВ, накальная — 3 В.
Для этого метода необходимо оснащение, которое может измерить переменное напряжение более 2 кВ.
Обратная проверка
Этот вариант менее проблематичен. К вторичной обмотке подводят 220 В, с первичной снимают около 24 В. Коэффициент — 9,1. Если на первичную обмотку подать 12 В, на вторичной будет около 109 В.
Если при холостом ходе трансформатор нагревается, вероятно, произошло межвитковое замыкание. Если же устройство греется под нагрузкой, а при ее выключении перестает греться, следует продолжать поиски неполадки.
Отличная самоделка из трансформатора от микроволновки для авто
Эта самоделка предназначена для откручивания прикипевших и ржавых гаек, путём их нагрева электричеством. Всё делается быстро и просто.
Для самоделки нам потребуется трансформатор от микроволновой печи.

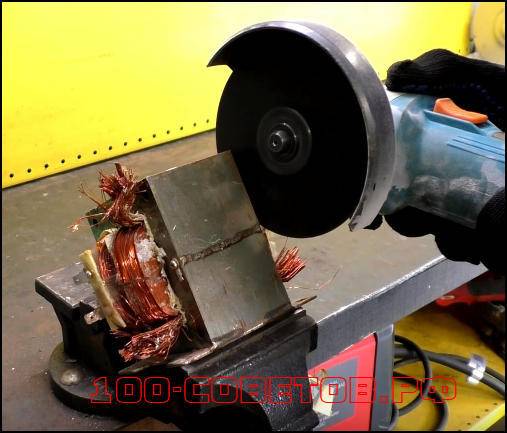

С неё нужно будет снять вторичную обмотку. Вторичную обмотку я срезал так, взял болгарку и аккуратно надрезал обмотку, ещё раз повторюсь, срезайте аккуратно, чтобы не зацепить первичную обмотку.
Когда срезали обмотку, остатки из неё просто выбиваются молотком и сдаются на цвет металл.
Вот теперь наш трансформатор готов к намотки другой, вторичной обмотки.
Но сначала я подсоединил провод питания к первичной обмотке, сам провод взял от старого утюга.
Вторичную обмотку нужно мотать проводом от 7 мм, у меня влезло как раз 3 витка такого провода, вот как на фото.
Сам прибор практически готов, теперь нужно сделать щипцы и контакты, которые будут зажимать и нагревать гайку или деталь.

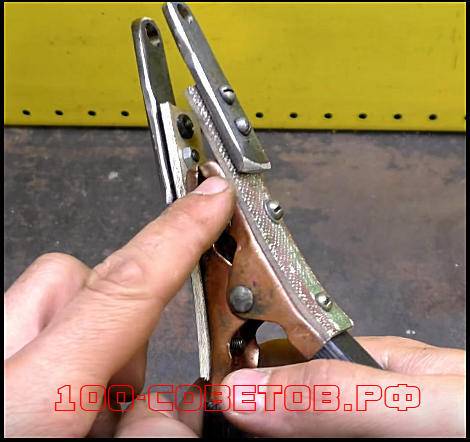

Для этого я взял один крокодил от прикуривателя, к нему прикрепил 2 полоски из стекловолокна (в качестве изолятора), я думаю, что из фото будет всё понятно.
К полоскам прикрутил металлические пластины, а к пластинам уже болты к которым прикручиваются концы проводов. Да, забыл сказать, что болты я взял от втягивающего реле, потому что они медные.
На ручки крокодила надел термоусадку.
Ну и решил сразу делать короб для своего устройства, короб я делал из остатков дсп, да ещё и установил туда вентилятор от компьютера для охлаждения трансформатора. А от ремня грм отрезал кусок и прикрутил, получилась ручка,в итоге получился вот такой прибор.
Ну а теперь к испытанию…
Гвозди и болты, накаляются практически сразу.
Гайка М6 накаляется за 1 секунду.
М8 тоже быстро накаляется
М10 уже накаляется помедленнее.
А вот здесь я уже испытал в реальных условиях, гайка не откручивалась на впускном коллекторе.
Тут устройство справилась на «ура» и гайка легко открутилась, но и провода тоже нагрелись, но не сильно, то есть они там не поплавились, а просто нагрелись.
Конечно, если кто желает себе сделать устройство помощнее, то соответственно и провода нужно брать толще 7 мм, возьмите миллиметров 10 и я уверен, что устройство будет работать в разы мощнее, но а мне и такой мощности вполне достаточно.
Электрическая схема, устройство и принцип работы микроволновой печи
С розетки бытовой электропроводки питающее напряжение через вилку и шнур подается непосредственно на плату фильтра. Традиционного выключателя в СВЧ-печке нет.
Фильтр служит для подавления высокочастотных радиопомех, излучающих схемой печки, и на нем установлен в колодке трубчатый предохранитель F1 на ток от 8 до 12 А. Предохранитель перегорает, если в схеме произойдет короткое замыкание.
Далее питающее напряжение подается на два концевых выключателя SWA и SWB, блокирующих подачу напряжения на магнетрон и другие элементы схемы для исключения возможности включения печки при открытой дверце. Эта мера безопасности принята для исключения облучения человека СВЧ-волной.
Концевой выключатель SWC предназначен для соединения питающих проводов накоротко, в случае, если контакты выключателей SWA и SWB замкнутся при открытой дверце. При этом перегорит предохранитель F1, и схема печки будет обесточена. Считаю, что эта мера излишняя, так как такой случай на практике невероятен и только снижает надежность работы печки.
Термопредохранитель FU срабатывает при нагреве магнетрона до температуры выше допустимой, обычно 80°С. Температура срабатывания термопредохранителя всегда указывается на его корпусе. В нормальном состоянии сопротивление между его выводами должно быть равно нулю, а при срабатывании – бесконечности.
Если концевые выключатели замкнуты, то питающее напряжение подается на схему управления, которая при включении режима нагрева продуктов подает напряжение на вентилятор охлаждения магнетрона, двигатель вращения тарелки, лампу освещения камеры печки и силовой трансформатор питания магнетрона.
Трансформатор имеет две вторичные обмотки. Одна для разогрева нити накала магнетрона напряжением 3,15 В с током нагрузки до 10 А. Вторая обмотка высоковольтная, выдающая напряжение около 2000 В. С помощью высоковольтного конденсатора C и диода D происходит выпрямление и умножение напряжения до 4000 В, необходимое для работы магнетрона. Предохранитель F2 служит для защиты трансформатора при пробое диода, конденсатора или магнетрона.
В последнее время появились СВЧ-печи в которых вместо силового трансформатора, диода и конденсатора установлен электронный инвертор, позволяющий плавно управлять мощностью магнетрона, что уменьшает вес печки, равномерность нагрева продуктов, но дороже.
Как видите, электрическая схема СВЧ-печи совсем не сложная и, представляя принцип ее работы можно самостоятельно найти и устранить неисправность в домашних условиях, имея под руками только мультиметр.
Если снять крышку СВЧ-печки, то откроется картина, показанная на фотографии. Все модели печек сконструированы одинаково, и блоки размещены на одинаковых местах корпуса. Старые модели печек отличаются только блоком управления. В современных микроволновках электромеханический таймер заменен микропроцессорным электронным блоком, а силовой трансформатор электронным (инвертором).
Разрушение колпачка на магнетроне
Разрушение колпачка на магнетроне
Нередки случаи поломки, связанные с разрушением колпачка на магнетроне. Тонкий алюминиевый корпус попросту не выдерживает нагрузок и разрушается под действием СВЧ волн. Такая проблема часто встречается в старых устройствах, возраст которых превышает несколько лет. Явными симптомами в таком случае является шум и искры в процессе работы устройства.Для проверки достаточно снять трансформатор, ведь колпачок расположен по направлению к пищевой камере. Если колпачок разрушен, то есть 2 варианта:
- Замена колпачка
- Переворот колпачка
Первый вариант приоритетен, достаточно заказать замену или отдать магнетрон на ремонт. Второй вариант считается временной альтернативой, позволяющей продлить жизнь устройства на неопределенный срок. Достаточно лишь прокрутить колпачок на 180 градусов вокруг оси, ведь нагрузка приходится лишь на одну половину.
Сборка самодельного споттера и его инструментов
Мало подобрать необходимые блоки и узлы, чтобы самостоятельно сделать споттер из старой микроволновки. Нужно все это тщательно собрать, сделать из россыпи деталей законченную конструкцию, которую не только было бы приятно держать в руках, но и чтобы с аппаратом было удобно работать.
Корпус самодельного споттера
Корпус для споттера своими руками
Прежде всего необходимо позаботиться о корпусе, в который будут помещены вся силовая часть и электрическая схема самодельного споттера. Можно использовать корпус старой СВЧ-печи, но можно сделать самодельный корпус. Корпус должен обеспечить надежную защиту всех элементов схемы от механических повреждений, от пыли, для него следует продумать систему вентиляции и охлаждения. Для удобства транспортировки у него должны иметься ручки для переноски.
В нижней части корпуса устанавливается толстая (до десяти миллиметров) плата из диэлектрического материала – гетинакса, тестолита, авиационной фанеры. На этой плате монтируются все детали аппарата. Трансформаторы желательно установить по центру платы, чтобы вес аппарата был сбалансирован
Это особенно важно, если корпус самодельного аппарата будет установлен на колесики. В стенках корпуса проделываются отверстия для вывода силовых кабелей
Держатель электродов
Держатель электродов обычно выполняют из того же материала, из которого выполнена монтажная плата в корпусе. Выпиливаются три одинаковые заготовки нужной формы. Средняя заготовка предназначена для крепления кнопки включения, кабеля, кронштейна, фиксирующего электрод. В заготовке делаются соответствующие пазы и пропилы. После этого в подготовленные места устанавливается кнопка, кронштейн, кабели, все три заготовки складываются и скрепляются винтами.
Для винтов и гаек рассверливаются отверстия, с расчетом, что головки винтов и гайки будут спрятаны в теле ручки держателя. После сборки держатель тщательно шлифуется, все острые углы скругляются. Держатель готов к работе. Опытные мастера советуют делать держатель из корпуса клеящего пистолета.
Держатель электродов для самодельного споттера
Электроды
Для изготовления электрода обычно используется медный пруток круглого сечения или бронзовая трубка, которая очень удобна для того, чтобы внутри нее были протянуты токоведущие проводники. Рабочая часть вставляется с торца, поэтому там делается паз, в который можно вставлять привариваемую шайбу. Трубку предварительно расплющить.
Споттер, сделанный своими руками, в работе
Обратный молоток
Обратный молоток (инопуллер) каждый мастер делает так, как ему удобно. Одно непременное условие для всех конструкций – прочное соединение силового кабеля с наконечником инопуллера, что должно обеспечить минимальное сопротивление в токопроводящих соединениях. Рукоятку можно сделать в виде пистолета, шток движения ударного элемента не должен быть большой длины. Ударный элемент должен перемещаться свободно.
Пистолет споттера в сборе с обратным молотком
Коротко о технологиях точечной контактной сварки
Технология контактной точечной сварки представляет собой особый метод соединения металлозаготовок в виде листов проката или приваривания разного рода штучных изделий к металлоконструкциям. К примеру, болтов, шайб, заклепок и т.п.
Наиболее широко контактное сваривание применяется на промышленных предприятиях автомобилестроения, самолетостроения и приборостроения, так как позволяет создавать надежные и долговечные сварные швы без дефектов, риска деформации поверхностей в процессе или после сварки.
Для выполнения бытовых операций с металлическими изделиями подойдет самостоятельно изготовленная точечная сварка из микроволновки. Она позволит без особенных трудностей выполнить соединение в единое целое нескольких отдельных металлических частей забора, труб, деталей авто, мотоцикла и т.п.
Точечная сварка, собранная своими руками в маленькой ремонтной мастерской, непременно должна отвечать определенным требованиям, предъявляемой к такому оборудованию.
Способ контактной сварки.
И, в том числе, нормам безопасности, нарушение которых может спровоцировать ряд негативных последствий для здоровья мастера: от маленьких ожогов на коже рук до серьезных повреждений тела человека. Тогда агрегат будет в полной мере справляться с возложенными на него функциями.
Суть работы самодельного аппарата для сварки аналогична функционированию споттера. Изготовленная модель из микроволновой печи питается от обычной сети в 220В.
Переделанный своими руками трансформатор занижает напряжение до безопасного значения ‒ 12В, а силу тока, наоборот, увеличивает до величины нагрева металла до температуры его плавления.
Ток после преобразования подается на конденсаторы для их зарядки. Когда электричество накопится в достаточном объеме, реле переведет напряжение к рабочим контактам.
Свариваемое изделие помещают между медными электродами, которые замыкаются и провоцируют появление мощного импульса временной длиной от 0,01 до 0,1 с. Точка в зоне контакта плавится под воздействием этого импульса, а после остывания можно заметить образование сварного шва.
Если мастер справился с задачей, не допустив нарушения технологии, то швы будут лишены каких либо дефектов: сколов, трещин, кратеров и т.п.
Далее снова происходит накопление электрического заряда на конденсаторе для следующего сварочного цикла. Такая схема контактной точечной сварки, собранной своими силами из микроволновой печи, передает обобщенную суть работы сварного аппарата при работе с металлическими конструкциями.
Но при наличии желания мастер может ее усовершенствовать, разработав различные вариации модели, исходя из актуальной мощности устройства.
Наличие самодельной точечной сварки предоставляет даже малоопытному сварщику широкий круг дополнительных возможностей:
- создание соединений деталей из листов металлопроката незначительной толщины;
- работа с легкоплавкими металлами;
- придание сварному шву аккуратного вида, надежности и высокой прочности.
Стоит лишь некоторое время потренироваться выполнять сварочные швы своими силами, чтобы добиться с помощью самодельного оборудования высокой производительности труда и низких затрат расходников.
Меры предосторожности
При проведении измерений под напряжением может произойти поражение электрическим током, вплоть до летального исхода. Избежать опасности помогут два правила:
Категорически запрещается дотрагиваться до внутренних деталей СВЧ-печки во время ее работы. Чтобы выполнять измерения, необходимо надеть на зажимы тестера щупы-«крокодилы» — ими и подключаться к участкам цепи.
Если нужно прикоснуться к высоковольтным частям руками, следует не только отключить печку от электросети: предотвратить поражение током можно, замкнув на корпус выводы магнетрона
Благодаря такой предосторожности вы защитите себя от разряда конденсатора. В электрической цепи микроволновки имеется резистор для разряда конденсатора, однако он не исключает опасность на 100%
Резистор может сгореть или его вовсе забыли поставить, а такая ошибка может стоить жизни любителю самостоятельного ремонта.
Ремонт любой электротехники сопряжен с опасностью поражения электротоком. При проверке трансформатора в микроволновке нужно быть особенно осторожным из-за высокого напряжения и конденсатора. Используйте безопасные методы измерений и соблюдайте правила безопасности.
Наука электротехника
В физике электротехника изучает все понятия, связанные с электричеством. Её проходят все, кто хочет получить специальность электрика. В учебных заведениях дисциплина называется «ТОЭ» — теоретические основы электротехники. Впервые об этой науке узнали в XIX веке, когда был изобретён источник тока и построены электрические цепи. Затем учёные сделали несколько физических открытий, а также в области математики и химии.
На первых занятиях ТОЭ студенты изучают основы электрического тока, его определение, разбираются свойства, сферы использования и характеристики. Затем рассказывают студентам о магнитных полях, приборах, которые получают питание от сети. Необязательно получать специальное образование в институте или колледже. Разобраться с работой электрической проводки можно самостоятельно.
Какие бывают неисправности?
Проверить трансформатор нужно в двух случаях: когда печка плохо работает и когда вовсе не работает. Заподозрить неисправность именно этого элемента можно по следующим признакам:
- микроволновая печь непривычно громко шумит;
- еда, помещенная в камеру, не подогревается или греется незначительно;
- при работе пахнет горелой изоляцией, техника дымит.
Если появится хотя бы один из перечисленных симптомов, устройство лучше не включать — до устранения неполадки. Включение неисправной печки может привести к усугублению поломки.
Одна из самых распространенных причин выхода из строя электрооборудования — скачки в электросети. Если есть подозрение, что аппарат неисправен из-за перепадов в сети, необходим срочный ремонт. Впрочем, не исключено, что во время ремонтных работ обнаружится заводской брак.
Варианты применения
При неисправности микроволновую печь часто выбрасывают.
В случае исправности трансформатора его можно вытащить и использовать в другом назначении.
Извлечение
При сохранении функций трансформатор может пригодиться в хозяйстве. Для этого требуется только аккуратно его снять.
Следует помнить, что процедура требует осторожности. При небольшой деформации магнитопровода или катушки устройство выйдет из строя
Порядок действий
- Для извлечения прибора из печи нужно открутить основу кухонного аппарата и отсоединить крепёжные укрепления на корпусе. При возникновении повреждений возможен разрыв цепи. Это создаст дополнительные трудности при перемотке катушки.
- Ограничители силы тока, своеобразные шунты, следует снять.
- После выемки требуется небольшая очистка катушки и сердечника от мелкого мусора и стружки. Они могут возникнуть во время извлечения. Пыль удаляют небольшой щёткой.
Для чего использовать
Сфера применения данных устройств не ограничивается только микроволновыми печами. Приложив немного усилий и затратив минимум времени из старого прибора можно сделать несколько новых.
При умелом подходе и точном монтировании старому трансформатору можно найти новое применение. Изготовление устройств потребует небольшое количество дополнительных материалов и займёт минимум свободного времени. Результат такой работы будет радовать ещё долгое время.
Грамотное извлечение, точность действий и последовательный монтаж позволят изготовить такие приборы, как сварочный аппарат или блок питания. Умельцы уверены, что наличие трансформатора всегда будет полезным в хозяйстве.
Предлагаем несколько идей применения важной детали микроволновой печи
- Пригодный и правильно извлеченный трансформатор станет качественным сварочным аппаратом как для точечной, так и для дуговой сварки. Несмотря на то что на современном рынке представлено большое количество данного продукта, не каждый может позволить себе эту покупку. При правильном извлечении и монтировании такой сварочный аппарат станет настоящей находкой для каждого ценителя или того, кто любит проводить свободное время за созданием чего-то нового.
- Споттер — одна из разновидностей сварочного аппарата. Его применяют для выправления вмятин на кузове автомобиля. Изготовить такое устройство можно в домашних условиях. При добавлении нескольких рабочих материалов и точном монтаже получится споттер, не уступающий профессиональному. Он позволит проводить работы по выправлению автомобильного кузова на дому.
- Трансформатор микроволновой печи является настоящей находкой для радиолюбителей. Это весьма мощный инструмент для изготовления многих приборов. При монтаже его можно настроить на любые значения для преобразования энергии. Для этого необходимо срезать швы магнитопровода, снять и перемотать катушки. При правильной сборке и верном замере напряжения получится отличный блок питания. Он сможет преобразовывать сетевое напряжение до необходимых значений.
Что изучает электротехника
Радиотехника для начинающих
Данная наука знает практически все об электричестве. Изучить ее необходимо всем, кто хочет получить диплом или квалификацию электрика. В большинстве учебных заведений курс, на котором изучают все, что связано с электроэнергией, называется «Теоретические основы электротехники» или, сокращенно ТОЭ.
Данная наука получила развитие в XIX веке, когда был изобретен источник постоянного тока, и появилась возможность строить электрические цепи. Дальнейшее развитие электротехника получила в процессе новых открытий в области физики электромагнитных излучений. Чтобы без проблем осваивать науку в настоящее время, необходимо иметь знания не только в области физики, но также химии и математики.
В первую очередь, на курсе ТОЭ изучаются основы электричества, дается определение тока, исследуются его свойства, характеристики и направления применения. Далее изучаются электромагнитные поля и возможности их практического использования. Завершается курс, как правило, изучением устройств, в которых используется электрическая энергия.
Предмет изучения электротехники
Чтобы разобраться с электричеством, не обязательно поступать в высшее или среднее учебное заведение, достаточно воспользоваться самоучителем или пройти видеоуроки «для чайников». Полученных знаний вполне хватит, чтобы разобраться с проводкой, заменить лампочку или повесить люстру дома. Но, если планируется профессионально работать с электричеством (например, в должности электромонтера или энергетика), то соответствующее образование будет обязательным. Оно позволяет получить специальный допуск на работу с приборами и устройствами, работающими от источника тока.
Где взять мощный трансформатор? Из чего можно вытащить? | Автор топика: Егор
Нужны трансформаторы от 400Вт и выше, вот только где так сокровища найти? Старые телевизоры, магнитофоны? Дядя извлек из старого советского телека броневой транс мощёностью 600-650Вт, довольно тяжелый. Не подскажите где такие же? Видел в деревне у соседа стоит в гараже Рубин нерабочий, чё там интересненько? Трансформаторы для дела.
Дмитрий в старых совковых ламповых цветных телевизорах — 380 вт. .Русланможно ободрать всю вторичку и намотать свою. .
проще по барахолкам пройтись..
Павел небыло таких телевизоров пи.. дит твой дядя!
Владислав Старый цветной ламповый телевизор, трансформаторное зарядное устройство д\автомобиля, микроволновая печь, линейные трансформаторы проводного радиовещания.
Григорий Если «Рубин» с импульсным блоком питания, ничего в нём не найдёшь для себя. Походи по рынкам, там часто старьё продают. Обязательно что-нибудь найдёшь.
Илья В старых ЦВЕТНЫХ ламповых телевизорах стояли 250-270Вт, максимум 315 Вт.
Алексей Микроволновки. Но учтите, что там трансформаторы работают с превышением габаритной мощности, в режиме насыщения сердечника.
Валерий Со старых цветных ламповых телевизоров можно изготавливать любые трансформаторы от 250 Вт до 5 КВТ. Остается с железа ободрать все обмотки, сложить железо в нужные пакеты, конечно же понадобиться не один такой транс, сделать новый каркас и перемотать заново обмотки по расчету. Даже сварочный трансформатор можно соорудить с 4-х таких трансформаторов.
Игорь Промышленные есть разных мощностей. На заводах надо интересоваться
