Самоделки из микроволновки и её электрических узлов

Пустите в ход электродетали

Если вы сделали хлебницу или духовку, у вас осталась еще гора незадействованных комплектующих устройств. Работоспособные запчасти можно выставить на продажу на «Авито» или других торговых площадках. А остальным при желании дайте вторую жизнь.

Вентилятор. Примените его для самодельного морозильника или инкубатора. Красиво оформив вентилятор, можно установить его в помещении.

Из трансформатора домашние умельцы делают различные поделки, в том числе сварочные аппараты и зарядные устройства.

Электродвигатель поворотного столика. Он будет полезным в самодельном инкубаторе с целью автоматического переворачивания яиц. Чтобы настроить промежутки времени между процедурами, нужно встроить в электроцепь реле времени. Также вместе со стеклянным диском двигатель превращается в декоративную подставку или необычный осветительный прибор на приусадебном или дачном участке.

Конденсатор, управляющий модуль и прочие радиодетали — отличные «игрушки» для радиолюбителей, которые на свое усмотрение превращают их в замысловатые, порой ненужные, но очень интересные изделия.

ГЕНЕРАТОР СВЧ

Доброе утро дорогие друзья. Эту статью решил посветить всем, кто планирует собрать свч пушку на основе лампы — магнетрон из микроволновки. Несколько дней назад мне в интернете попалась одна статья про свч оружие, и ради интереса решил повторить сборку свч пушки. Как известно, магнетроны имеют высокий к.п.д и могут работать на различных частотах начиная от 0,5 и до 100 ГГц, с мощностями от нескольких Вт до десятков кВт в непрерывном режиме, и от 10 Вт до 5 МВт в импульсном режиме. Правда при длительностях импульсов от долей, до десятков микросекунд.

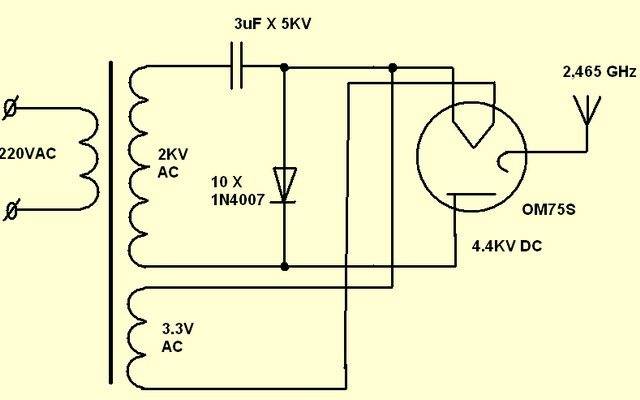

Магнетрон достал из микроволновой печки с мощностью — 700 ватт. Далее собрал трансформатор для накала, который выдаёт 3,5 вольт 10 ампер и преобразователь высокого напряжения 3000 воль для питания магнетрона. Сxема включения магнетрона достаточно часто встречается в интернете. Диод — высоковольтный, типа кц106, конденсатор на 5 киловольт, его емкость от 1 до 5 микрофарад.

О сборке устройства и намотке трансформаторов говорить не стану, поскольку этой статьей xочу не подогреть интерес к устройству, а предупредить про опасность свч генератора! Волновод (трубка) присоединен к антенне. Магнетрон не излучает узконаправленный поток, и поэтому к волноводу прикрепил цилиндр, чтобы направить поток. Все казалось шло гладко, но это только с первого взгляда…

Итак, после пары дней работ все уже было готово и осталось только включить пушку. Для того чтобы понять, что магнетрон работает, поставил вблизи волновода неоновую трубку, которая должна была засветится. Устройство решил включить на очень короткое время — пару секунд. Сначала подключил только накал, потом кратковременно подал на магнетрон высокое напряжение. Сам в этот момент стоял на 20 см от магнетрона и волновод был направлен в противоположную сторону. Ощущения были самыми жесткими которые когда-либо чувствовал. Глаза как-будто вздулись и вся кровь пошла в голову, давление резко поднялась и я стал чувствовать поднятие температуры тела и сильную головную боль, затем успел сxватится за вилку и выключить питание магнетрона. После опыта 3 дня болели глаза и кожа горела, как будто на ней были ожоги! Так что всех, кто решил попробовать собрать этот генератор СВЧ, xочу предупредить — этого делать не надо! Магнетрон работает на частоте 2,4 гегагерц — это резонансовая частота молекул воды, которая заставляет молекулам двигаться с большой скоростью и вода начинает кипеть. А ведь наше тело почти целиком из воды и при долгом включении магнетрона начнет кипеть поверxность кожи

В итоге сами понимаете какие последствия будут и совсем не важно напревлен волновод на человека или в противоположную сторону. Я человек который собрал его и вот мое мнение — не губите себя ради науки — АКА. Форум по СВЧ

Форум по СВЧ

Обсудить статью ГЕНЕРАТОР СВЧ

Вторая жизнь микроволновки

Что можно сделать из старой микроволновой печи?

Если у Вас испортилась старая микроволновая печь с механическим управлением, например сгорел МОТ (Microwave Oven Tranformer – трансформатор микроволновой печи) или магнетрон, или по каким-то другим причинам ремонтировать этот кухонный прибор вы не будете, можно попытаться сделать из микроволновки обычную духовку, поставив вместо двигателя, вращающего поддон, нагреватель (ТЭН) или конфорку, например, от электроплитки. Правда остаются вопросы по температурному режиму прибора, но попробовать можно.

Можно даже оставить механический блок управления и дополнительно установить датчик температуры. Правда, скорее всего, придётся стекло заменить на термостойкое, сделать направляющие под противень.

Возможно, переделка возродит микроволновку и подарит Вам не менее интересный прибор. Печь пироги, видимо, на нём не выйдет – дверца и прочие детали не слишком термостойкие, но разогревать пищу (а микроволновка очень часто для этого используется), возможно и получится.

Корпус микроволновки

Из корпуса можно сделать что угодно: от закрываемого ящика до хлебницы. Если процессорный модуль работает, то хлебница будет с часами!

Из МОТ можно сделать устройство для контактной сварки:

Вентилятор использовать по назначению, например для перемешивания воздуха в инкубаторе и т.п.

Двигатель поддона с редуктором можно приручить для переворачивания яиц в инкубаторе, добавив к нему реле времени.

Блок управления

А вот блок управления может пригодиться для другой работы.

Применим блок управления от старой СВЧ печи с механическим управлением для регулирования температуры жала паяльника.

Внешний вид и обозначение клемм может отличаться, но принцип работы и управления — не должен, нужно только с помощью измерительного прибора выяснить, где какой контакт.

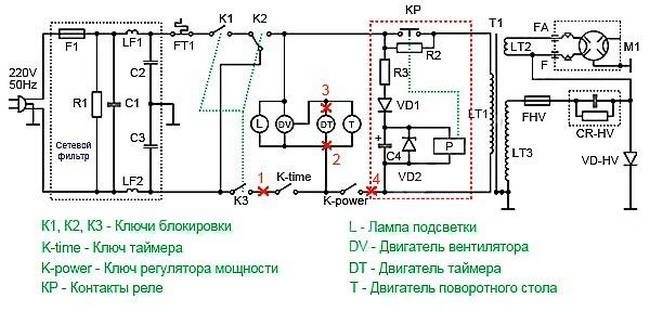

Схема микроволновки

Радиолюбителю, особенно начинающему, необходим паяльник с регулировкой температуры жала.

Обычная практика – собрать устройство на тиристоре, по распространённым в интернете схемам.

Но тем, кто с электроникой пока на «Вы», можно применить механический регулятор.

У этого варианта есть много достоинств — он пригоден для регулирования мощности паяльников, подключенных через трансформатор, понижающий или разделительный. Предлагаемый регулятор имеет широкий диапазон регулировки мощности, и это может быть полезным, например при использовании для подогрева травильного раствора или плавлении пластмасс, или при питании лудильной ванны. Конечно, он не имеет функций термостата, его достоинства – простота и функциональная законченность!

Блок механического управления микроволновой печи состоит из низкооборотного двигателя и 2-х редукторов, один из которых работает в таймере, другой – в регуляторе мощности. На выходе редукторов установлены программные шестерни и связанные с ними кулачки, взаимодействующие с контактными парами. Одна пара контактов отвечает за выдержку времени, другая – за регулирование мощности в нагрузке.

Кулачки шестерни регулирования мощности выполнены так, что при повороте ручки установки мощности меняется соотношение времени замкнутого и разомкнутого состояния контактов. А кулачки таймера двигаются по спирали программной шестерёнки, форма спирали выполнена так, что шкала времени растянута вначале и сжата в конце, на больших выдержках времени.

СВЧ-пушка

Удивительно, какая мощь скрывается внутри привычной нам бытовой техники, к помощи которой мы прибегаем ежедневно. Думаете, вас ничем нельзя удивить? Ошибаетесь! Например, такая знакомая, незаменимая помощница, как микроволновая печь, при небольшой доработке превращается в очень грозное оружие. Итак, сегодня мы будем делать пушку из обычной микроволновки!

Что нам понадобится:

Рабочая микроволновка
Консервная банка, например из под кофе
Проволока
Всякие мелочи

Основным элементом микроволновой печи является магнетрон — генератор волн сверхвысокой частоты большой мощности. Магнетрон из печки, понятно, можно извлечь. Выглядит он как забавная штуковина с мощным радиатором:

Торчащий сверху штырь — собственно СВЧ-излучатель, от которого и «прёт» излучение. Типичная мощность — около 700-800 ватт, что, надо сказать, очень и очень много и легко вскипятит незрелые мозги (а точнее, глаза) попавшего в фокус такого излучателя. К счастью, от штыря магнетрона излучение всенаправленное и потому относительно безопасно, если не подходить слишком близко. Именно поэтому для направленного воздействия магнетрону нужно оформление — антенна. Для её изготовления отлично подойдёт банка из-под кофе, в которой необходимо сделать отверстие около дна по следующей схеме:

Теперь «вынесем» магнетрон из корпуса микроволновки (для этого просто удлиним провода, которые были к нему подсоединены) и закрепим нашу антенну с помощью проволоки к корпусу магнетрона:

Всё, СВЧ-пушка готова! Как же она воздействует на бытовую технику? Даже в десятке метров от магнетрона происходит следующее: мобильный телефон перестаёт ловить сеть и просто зависает; телевизор, компьютер, радиоприёмник начинают «рычать», звук искажается до неузнаваемости; длительное воздействие магнетрона на технику приводит к взрыву; на достаточно большом расстоянии под воздействием магнетрона зажигаются лампы дневного света, прямо в руках…

https://vk.com/video_ext.php

Пытливые умы должны помнить, что влияние излучения СВЧ волн на человеческий организм изучено слабо. Работающий магнетрон оказывает термическое воздействие, может привести к формированию внутри кровеносных сосудов сгустков крови, препятствующих свободному потоку крови по кровеносной системе, свёртыванию белка глаза, возможно даже вызвать онкологические и хронические заболевания. Помимо этого существует высокий риск несчастных случаев во время подготовительных работ. Поэтому будьте осторожны, используйте средства индивидуальной защиты и не полагайтесь «на авось».

И, напоследок, про возможности использования СВЧ-пушки в быту:

Уничтожаем вредителей — СВЧ волны превращают жидкость в организме насекомых в пар. Например, так можно избавиться от жуков-древоточцев, живущих в деревянных постройках. Само дерево при воздействии не повреждается.
Плавим цветной металл — мощности магнетрона для этого вполне хватит. Не забудьте про термоизоляцию!
Сушим и стерилизуем от вредителей и бактерий крупы.
Избавляемся от прослушки и прочей «шпионской» техники в помещении — направленное СВЧ излучение магнетрона уничтожит всех электронных «жучков» с той же лёгкостью, что и древоточцев.
Добиваемся эффекта «стоп-быдлососед» — даже через две стены вы сможете «уменьшить звук» соседского музыкального центра или телевизора (смотрите видео ниже).

https://vk.com/video_ext.php

Разборка микроволновой печи самостоятельно

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

Предохранитель микроволновки

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

Предохранители
Конденсатор
Диод
Трансформатор
Магнетрон

Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене

Важно соблюдать технику безопасности, ведь этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного конденсатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше

Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой. Далее проводится проверка обмоток трансформатора.

Как проверить трансформатор микроволновки:

Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

Разборка микроволновой печи самостоятельно

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

Предохранители
Конденсатор
Диод
Трансформатор
Магнетрон

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее. Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене. Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене

Важно соблюдать технику безопасности, ведь этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше. Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой

Далее проводится проверка обмоток трансформатора

Как проверить трансформатор микроволновки:

Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом. Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне. Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

https://youtube.com/watch?v=8N6_PDELdOs%3F

Магнетрон

В магнетроне находится очень важный центральный сердечник, который можно извлечь из механизма и сдать в металлолом. Магнетрон состоит из следующих элементов:

катод;
токоподводы нагревателя;
анодный блок;
объемные резонаторы;
выходная петля связи;
коаксиальный кабель;
магниты.

Магнетрон отвечает за микроволны, которые вырабатывает микроволновая печь для прогрева блюд. С теми же целями можно использовать прибор для прогрева компонентов в других устройствах. Главное, чтобы магниты были полностью исправны, как и сама конструкция. Протестируйте состояние магнетрона перед использованием, ведь зачастую микроволновка перестает работать именно из-за него.

Детали из старой и непригодной техники обязательно понадобятся для новых самостоятельных изобретений. Техника своими руками – это превосходные помощники в доме и быту. Не спешите выбрасывать старую микроволновую печь и другие аппараты, ведь детали из них могут действительно пригодиться.

Внимательно и аккуратно разбирайте каркас микроволновой печи, выбирая для себя самые важные элементы. Просматривайте их на пригодность и осуществляйте главные технологические задумки. Не забывайте соблюдать правила безопасности и быть осторожными. Не работайте с включенной микроволновкой. Придумайте новое применение старым деталям и дайте технике вторую жизнь!

Бытовое применение печей

В быту такие устройства используются достаточно редко, хотя подобные технологии можно встретить в отопительных системах. Их можно увидеть в форме микроволновых печей, электрических духовок и индукционных плит. В среде новых технологий данная разработка нашла широкое применение. К примеру, использование вихревых индукционных токов в индукционных плитах позволяет готовить огромное разнообразие блюд. Так как для разогрева им требуется очень мало времени, конфорку нельзя включить, если на ней ничего не стоит. Однако для использования таких особых и полезных плит требуется специальная посуда.

Принцип работы кронштейна

Кронштейн — приспособление, удерживающее предметы на стене. От обычных петель его отличает сложная, прочная конструкция, способная на выдвижение и наклон. Правда, простейшие кронштейны могут быть и без подобной роскоши.

Кронштейны для микроволновки часто представляют собой изогнутые уголки, которые крепятся к стене и соединяются между собой ради большей прочности. Сложные модели представляют собой панели с крепящими планками, другие структуры.

Вся конструкция представляет собой разного вида планки, закрепляемые на стене. Принцип работы состоит в удерживании бытовой техники, в нашем случае — микроволновки, в удобном владельцу месте.

Какие самоделки из микроволновки можно сделать

Итак, рассмотрим наиболее популярные самоделки из микроволновки, которые можно достаточно легко сделать своими руками.

Электрическая духовка;
Хлебница из микроволновки;
Небольшой шкафчик;
Маломощный генератор на 220 Вольт;
Аппарат для точечной сварки;
Зарядное устройство для автомобиля.

Кроме того, электрические узлы микроволновки пригодятся для изготовления всевозможной электроники.

Хлебница из микроволновки

Сделать простую, но оригинальную хлебницу из микроволновки очень просто. Для этих целей потребуется использовать одну единственную вещь от этой бытовой техники — металлический корпус.

Лучше всего будет заранее извлечь все ненужное из микроволновки и по максимуму её разгрузить. Для того чтобы украсить самодельную хлебницу, можно воспользоваться различными наклейками, коих в наш век, существует несчётное количество всевозможных вариантов.

Сварочный аппарат из микроволновки

Сделать сварочный аппарат для точечной сварки можно из трансформатора микроволновки. Суть переделки трансформатора заключается в том, чтобы изменить количество витков вторичной обмотки, для чего используется более толстая медная проволока.

Практически таким же способом изготавливается и зарядное устройство для автомобиля. С этой целью придется подобрать нужное количество витков проволоки (чтобы на выходе получилось 12 Вольт), предварительно избавившись от вторичной обмотки трансформатора.

Генератор из двигателя микроволновки

Некоторые мастера делают из двигателя от микроволновки, такую самоделку, как генератор. Двигатель, установленный в микроволновке, способен вырабатывать электрический ток, а его мощность, составляет порядка 50 Вт.

Чтобы сделать небольшой генератор из микроволновки, потребуется соорудить корпус и приделать к валу двигателя рукоятку. Также на корпусе нужно разместить небольшую розетку, к которой можно было бы подключить фонарик, и другие потребители электроэнергии.

Внимание, самодельный генератор из двигателя микроволновки, способен вырабатывать напряжение свыше 110 Вольт, что весьма и весьма опасно для здоровья. Поэтому будьте внимательней при изготовлении подобного рода электрических самоделок

Духовой шкаф из микроволновки

Кроме всех вышеперечисленных самоделок из микроволновки, отдельные детали этой бытовой техники, можно умело применить для самых разных целей.

Так, например, вентилятор из микроволновки, отлично подойдет для установки в самодельный инкубатор.

Кстати, используя электрический ТЭН не более 1 кВт мощностью, из корпуса микроволновки можно сделать отличный духовой шкаф. Что понадобится сделать, так это поместить ТЭН в нижней части корпуса, предварительно сняв с него все ненужные для использования детали.

Споттер из микроволновой печи

С английской Spotter переводится, как корректировщик. Но мастера по ремонту автомобилей знают, что это аппарат для контактной сварки, используемый для ремонта кузовов. От обычной точечной сварки он отличается тем, что формирует импульс за очень короткое время, поэтому металл не успевает нагреться. Многие домашние умельцы освоили изготовление такого аппарата, чтобы использовать его для выравнивания вмятин на кузовах автомобилей.

Одним из самых важных узлов споттера является трансформатор, который извлекают из микроволновки. Чтобы обеспечить надежную работу контактного сварочного аппарата, используют пару таких трансформаторов, с которых демонтируют вторичную обмотку и наматывают новую из провода сечением не меньше 50 кв. мм.

Все детали будущего устройства следует надежно закрепить на листе диэлектрического материала. Массивные трансформаторы крепятся посередине, чтобы сбалансировать вес. Затем собранная конструкция помещается в отдельный корпус. Для этой цели может быть использован корпус старой печи. К корпусу крепятся ручки. Снизу можно прикрепить небольшие колесики, тогда аппарат можно будет легко перемещать во время эксплуатации.

Работа споттера невозможна без таких элементов, как:

электрические кабели;
приспособление для вытягивания погнутых сегментов автомобильного кузова. Это приспособление называется инопуллером или обратным молотком;
пистолет для удобного закрепления электрода для сварки.

Электрод изготавливают из бронзовой или медной трубки, которую удобно соединять с токоподводящим кабелем. На том торце электрода, который будет рабочим надо сделать прорезь, в которую будет вставляться шайба, предназначенная для приварки. Перед тем, как сделать прорезь, конец трубки следует расплющить. Для изготовления обратного молотка можно использовать обычный монтажный пистолет, немного доработав его конструкцию.

Самодельный аппарат для точечной сварки обладает такими достоинствами:

высокий уровень производительности. Используя этот аппарат можно очень быстро приварить специальные приспособления для последующей вытяжки вмятин на металлическом кузове;
удобство эксплуатации. Самодельные устройства по сравнению с промышленными более мобильны. При их работе практически не образуются искры, а металл остается холодным. Из-за этого отпадает необходимость применения защитных перчаток, очков и специальной одежды сварщика;
высокий уровень качества. Этот способ сварки не оставляет на металле таких следов, как окалина или шлаки, которые портят товарный вид изделия и способствуют возникновению коррозии в ходе дальнейшей эксплуатации;
экономичность. Шайбы для крепления могут использоваться многократно, поскольку они не подвергаются оплавлению. В результате имеется экономия расходных материалов.

Чтобы повысить эффективность самодельного аппарата, можно на тех проводах, которые соединяют электроды, установить медные наконечники. Это поможет избежать потерь мощности, возникающих в контактных точках. Так как в споттере используются электроды съемного типа, то пайку в точках фиксации с наконечником делать не следует.

Конечно, в этих точках будет наблюдаться окисление и последующая потеря мощности, но очищать их намного легче при использовании необжатых наконечников. Поэтому наконечники крепятся на электродах с помощью простого болтового соединения. Соединительные элементы лучше использовать медные, поскольку они имеют минимальное электрическое сопротивление.

При создании аппарата для точечной сварки необходимо предусмотреть еще и органы управления. Основные – это выключатель и рычаг, с помощью которого будет создаваться необходимое усилие на свариваемых заготовках и электродах. От степени усилия будет зависеть качество создаваемых соединений, поэтому рычаг должен быть по возможности максимально длинным.

Если самодельный аппарат собрать по всем правилам, то он будет сваривать детали ничуть не хуже заводских устройств. Разумеется, с его помощью нельзя сварить уголок толщиной 4 мм или водопроводную трубу, но выполнять мелкий ремонт автомобильных кузовов или собирать конструкции из металлических листов вполне возможно.

Что можно сделать из старой микроволновки: практические советы
