Штробление потолка под проводку: выбор инструментов, подготовка

Что понадобится для штробления

После выполнения разметки выбирают инструмент, с помощью которого будут делаться каналы.

Существуют такие варианты:

1. Перфоратор с насадкой-штробером. Она имеет вид лопатки с желобом. Остро заточенный конец легко справляется с пробиванием стены. При использовании насадки прибор переводят в ударный режим.
2. Болгарка. При штроблении применяется в качестве вспомогательного приспособления. Ее снабжают специальным диском по бетону. Болгаркой делают надрезы нужной протяженности и глубины. После это кусок стены выбивают перфоратором.
3. Штроборез. Считается самым лучшим аппаратом для формирования каналов под кабели. Инструмент по строению напоминает болгарку. Имеется возможность изменения зазора между дисками. Это помогает получить штробу нужной ширины.

Как правильно делать штробы

Итак, чтобы инструкция была понятной даже для чайников в электрике, предоставляем поэтапную технологию, которая позволит быстро и правильно проштробить стены под проводку в доме и квартире:

1. Защищаем остальные комнаты от пыли. Для этого на всех дверных проемов нужно повесить с внутренней стороны рабочей зоны влажную тряпку, которая будет полностью закрывать весь проем. Не следует надеяться на закрытые двери – через зазоры со всех сторон пыль запросто пройдет по всей квартире.
2. Очищаем поверхность на потолке и стенках от кусков обоев, т.к. даже небольшие куски бумаги могут блокировать движение дисков и препятствовать нормальной работе штробореза.
3. Переносим схему электропроводки в доме на стены, используя маркер и строительный уровень. Кстати, можно сделать лазерный уровень своими руками, который позволит быстрее и точнее разметить горизонтальные линии под штробление.
4. Если Вы делаете замену электропроводки в доме, дополнительно нужно убедиться в том, что под разметкой уже не проходит старая проводка. Если Вы, когда будете штробить стену, наткнетесь на провод под напряжением, удара током не избежать, не говоря уже о коротком замыкании. Чтобы найти провод в стене, можно воспользоваться самодельным металлоискателем либо специальным тестером для обнаружения кабеля. В том случае, если Вы наткнулись на старую проводку, ее нужно либо демонтировать, либо изолировать и обойти, отступив не менее 10 сантиметров в сторону.
5. После этого необходимо проштробить стену под проводку согласно разметке. Делается это не сложно, что подтверждает видео, предоставленные выше. Что касается штроб под установку распред коробок и розеток, их лучше делать дрелью со специальной насадкой – коронкой подходящего диаметра (обычно 80 и 65 мм).
6. Когда вся сеть канавок будет проштроблена, рекомендуем запечатлеть картину на фотоаппарат, чтобы потом можно было запросто найти место повреждения, ориентируясь не только на схему проводки, но и на фото.

На этом штробление стен под проводку своими руками и заканчивается. Все, что Вам осталось – вычистить штрабу и закрепить в ней кабель дюбель-хомутом, гипсовой штукатуркой либо алебастром. Об этом мы подробно рассказывали в статье: как правильно сделать электропроводку в доме.

Если же предоставленная инструкция показалась Вам сложной, всегда можно вызвать мастера, чтобы он не только проштробил всю сеть канавок, но и сам расключил проводку. Однако сразу учитывайте, что такое удовольствие будет не очень дешевым. На сегодняшний день цена штробления 1 метра трассы может составлять от 100 до 500 рублей, в зависимости от материала стенок.

Помимо этого, штраба под каждую розетку, выключатель и распределительную коробку обойдется Вам по стоимости 300 рублей за точку. Как Вы видите, расценки не очень дешевые и если подбить сумму за весь дом, выйдет довольно высокая цена, поэтому лучше все же постараться выполнить штробление своими руками.

Поэтапное описание процесса штробления

Для начала нужно составить схему с детальным указанием всех элементов электромагистрали. Те, кто дружен с компьютером, могут использовать специальные программы, например, «Компас Электрик», ProfiCAD, QElectroTech или другие графические редакторы.

В специализированных программах можно рисовать различные планы и монтажные схемы для электропроводки, правда, разобраться непрофессионалу в них будет сложно, поэтому большинство используют простой чертеж на бумаге (+)

Пошаговый процесс штробления стен по проводку:

1. По возможности защищаем помещение от строительного мусора – дверной проем закрываем влажной тряпкой, мебель и технику выносим или герметично закрываем.
2. Если на стенах есть обои – их нужно удалить, чтобы кусочки бумаги не застревали в электроинструменте.
3. Затем переносим на стены схему проводки, используя составленный заранее чертеж, маркер и строительный уровень.
4. Проверяем индикатором или металлоискателем размеченную зону на наличие старой проводки – если таковая обнаружится, потребуется произвести демонтаж или сделать отступ не менее 10 см. В идеале, квартиру вообще следует обесточить и протянуть провод к соседям, потому что, если случайно наткнуться на пропущенный при осмотре кабель под напряжением, можно получить серьезную травму.
5. Теперь можно делать штробы, используя защитные средства и любой удобный вам инструмент, подходящий к материалу стен.
6. Когда выполнена вся трасса, бороздки нужно зачистить от остатков материала и пыли, затем обработать грунтовкой глубокого проникновения.
7. Когда пропитка просохнет, можно монтировать проводку.

Учтите, что штробы бывают разными, ведь бороздки предназначены не только под сами кабели, а и маскировку подрозетников, выключателей и распаечных коробок.

Обычно, сами коробки размещают сразу под потолком (в месте, где проходит основная электромагистраль), а розетки – с отступом в 30 см от уровня пола. И для них потребуется сделать углубление в форме круга.

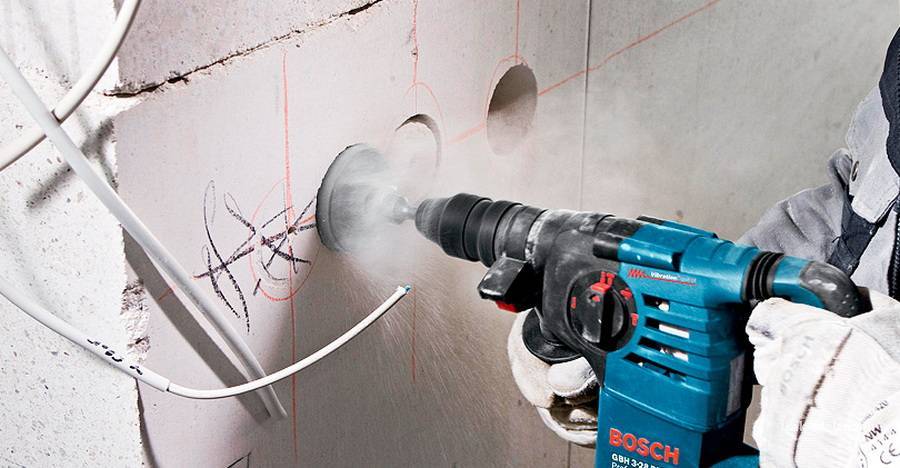

Подготовьте «коронки» двух видов – на 80 и 65 мм, с помощью которых выпиливаются круглые отверстия для распределительной коробки и подрозетников

Конечно, выдолбить такие штробы для установки подрозетников можно и вручную, наметив линию окружность дрелью или зубилом, но гораздо удобней и быстрее это сделать с помощью перфоратора и «коронки» подходящего диаметра. Такой же насадкой можно сделать и углубление и для выключателей.

Подготовка стен для штробления под проводку

Перед нарезкой границ канавки их нужно разметить строительным карандашом. Если это не новостройка, то перед разметкой нужно, используя пробник или тестер, убедиться, что в данном месте нет старой электропроводки. Чтобы случайно не повредить ее.

На что еще нужно обратить внимание? Все штробы и электропроводка прокладываются или строго вертикально, или горизонтально. Для чего это делается? Когда мы поставим выключатели, розетки или какой-то другой элемент на стену, мы всегда должны точно знать, что от этого места идут электрокабели, или строго вертикально вверх, или вертикально вниз

Под потолком провод идёт только горизонтально, на высоте 10-15 см от него. Часто розетки ставят близко к полу. Следовательно, через много лет вы будете понимать, что точно над ней нельзя сверлить стену – ни навешивать полочки, ни крепить картины и т.д. И так по всему дому. Это правило обязательно для всех и везде.

Перед нарезкой границ канавки их нужно разметить строительным карандашом.

Выбираем инструмент для штробления стен

Самым старым подходом является тот, где задействуются молоток и зубило

Этот вариант, однако, имеет одно важное преимущество, которое заключается в отсутствии затрат. Штробить стену вы можете без электроинструмента, ведь такие приспособления найдутся в каждом доме. Но в итоге вы расплатитесь потерей сил, а также образованием большого количества мусора

Но в итоге вы расплатитесь потерей сил, а также образованием большого количества мусора.

Штробление бетонных стен под проводку можно осуществить зубилом и дрелью. Такой подход хоть и является более эффективным, но его нельзя назвать максимально удобным. Через каждый метр вам придется просверливать отверстия, а затем соединять их в единую линию с помощью зубила. Первоначально нужно будет осуществить разметку, по которой вы будете действовать. Временные и силовые затраты здесь будут гораздо меньше, но потратить на работу придется очень много времени, а пыли будет гораздо больше, чем если бы вы использовали, например, болгарку.

Что подойдет из арсенала домашнего мастера

Еще совсем недавно углошлифовальная машина была редкостью у мастера-любителя. Сегодня болгарку можно встретить почти в каждом доме. Если у вас она есть в наличии, то отлично подойдет для штробления стен. Дополнить оборудование нужно будет алмазным диском, это и будут все затраты, кроме, конечно же, временных и силовых. Процесс пойдет быстрее, а контуры канавки окажутся ровными.

Диск, предназначенный для проделывания штроб, хоть и позволит вам работать эффективно, но с его помощью проделать канавку можно будет лишь за два подхода. Это удлиняет процесс разметки. Еще одним минусом является то, что в углу с помощью болгарки работать вы не сможете, а весь процесс будет сопровождаться высоким уровнем шума, а значит, работать придется быстро, исключив выходные дни. Именно эти минусы довольно часто заставляют мастеров отказаться от использования этого электроинструмента. Он применяется для штробления крайне редко.

Для того чтобы проложить один маленький проводок в новую стену, можно использовать перфоратор. Придется приобрести или использовать имеющуюся подходящую насадку. Инструмент нужно будет задействовать в ударном режиме. Им нужно пройтись по намеченным линиям. Минусом этого подхода является кривая штроба, но в домашних условиях перфоратор используется довольно часто.

При ремонте помещений домашние мастера довольно часто используют еще и штроборез. Этот вариант является наиболее эффективным и позволяет ровно прорезать стену без образования пыли. Шума будет образовываться не так много, а к инструменту можно дополнительно подсоединить пылесос, что значит, в комнате не будет так пыльно после завершения процесса. Вообще, этот инструмент для прокладки проводки является наиболее эффективным и безопасным.

Простой электроинструмент в помощь ручному труду

Если вы хотите добиться хорошего результата, сэкономив время, лучше воспользоваться электрической дрелью. Но если работать с бетонной поверхностью, этот инструмент будет проявлять себя горением сверл, поэтому нужно ознакомиться перед началом процесса с некоторыми нюансами.

Во-первых, на поверхности нужно сделать разметку, а дальше задействовать инструмент со сверлом на 8 мм. По линии проделывается несколько отверстий определенной глубины, между ними должен быть соблюден шаг до 1 см. Сверло должно быть расположено перпендикулярно к поверхности, в противном случае оно может согнуться и сломаться. Если канавка должна получиться достаточно внушительной по ширине, отверстия следует располагать в шахматном порядке. При необходимости осуществления тех же работ в кирпичной кладке нужно задействовать инструмент на малые обороты. Периодически следует останавливаться, чтобы сверло охладилось в воде

Важно исключить проникновение жидкости внутрь конструкции. С помощью молотка и зубила на следующем этапе нужно выбить промежутки

Профессиональное оборудование для быстрого монтажа

Первое, что приходит на ум, — это штроборез. Именно он позволяет проделать поставленную задачу с минимумом усилий и времени. При желании на инструмент можно насадить сразу два диска, благодаря этому штроба получится идеально ровной, а второго подхода не понадобятся.

Круги закрываются кожухом, где есть отвод для пылесоса. Хорошо, если конструкция предусматривает возможность изменять расстояние между дисками и обеспечивать необходимую глубину будущей канавки. У этого способа есть один главный минус, который заключается в стоимости оборудования. Если у вас его нет, то приобретать для проведения единственного ремонта будет нецелесообразно. Альтернативным решением станет взять устройство в аренду.

Инструменты для штробления стен

При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.

Молоток и зубило – идеальные напарники

Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.

Перфоратор. Он же ударная дрель

Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.

Универсальная болгарка

Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.

Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными

Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату

Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.

Штроборез, или как проштробить стену под проводку без пыли

Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.

Чем делать штробы в древесине

В принципе, можно работать всеми описанными выше инструментами, кроме перфоратора. Основное отличие — вместо долота используют стамески, но сама суть работы остается той же. Сначала делают два параллельных пропила, а древесину между ними удаляют стамеской.  Но кроме этих инструментов есть еще несколько специфических:

• Циркулярная пила. При достаточном уровне владения этим инструментом штробу в деревянной стене можно сделать только циркуляркой — за два три прохода постепенно расширяя пропил до необходимых размеров.
• Фрезер. Ручным фрезером тоже можно сделать аккуратную штробу. Для этого на стену можно закрепить в качестве направляющей ровную планку и ведя по ней сделать углубление, которое затем расширить до необходимых размеров. (О работе ручным фрезером можно прочесть тут.)Есть даже специальная фреза (на фото слева), но можно работать и обычной для формирования паза или боковой (справа, но ей не очень удобно в данном случае работать).

Так что для штробления в древесине возможностей больше. В данном случае, если есть один из этих инструментов, лучше работать им — они предназначены для дерева и наиболее удобны.

Фрезы для штробления в деревянных стенах

Выбор инструмента

Следует очень серьёзно отнестись к подбору инструмента, которым будут выполняться работы, ведь именно от него зависит качество получаемых борозд и степень усилий, прилагаемых для их создания. На данный момент штробление выполняется такими инструментами:

• Болгарка.
• Перфоратор.
• Штроборез.
• Ударная дрель.
• Ручной способ с помощью молотка и стамески.

Перфоратор или дрель

Применение перфоратора или ударной дрели является одним из наиболее распространённых вариантов создания борозд под кабели, но включает в себя несколько недостатков. Наиболее серьёзными из них являются долгий и трудоёмкий процесс создания канавки, большой уровень шума и пыли, производимой во время работ. Проблемы с пылью можно частично устранить использованием моделей, в комплекте к которым идёт пылеотсасывающая система, или же применением ручного пылесоса.

К сожалению, получаемый результат будет далёк от идеала: канавки будут неровными, а на их создание уходит очень много времени и сил. Поэтому перфоратор выгоднее применять как вспомогательный инструмент для штробления под розетки, а создание борозд выполнять с помощью других инструментов.

Болгарка, или УШМ

Штробление с помощью угловой шлифовальной машины (УШМ) значительно проще, чем при применении одного лишь перфоратора. Сам процесс включает в себя прорезание на размеченном участке параллельных отверстий при помощи алмазного диска с последующим выдалбливанием остатков между прорезями при помощи перфоратора.

Этот метод значительно проще и быстрее, чем применение в работе одного лишь перфоратора, но включает в себя те же недостатки. Полученные канавки будут грубыми, со сколотыми краями и неровной поверхностью, а на их последующую отделку может уйти много штукатурки.

Специальный штроборез

Идеальным вариантом для проведения работ считается штроборез. Его приобретение оправдано даже в случаях проведения разового ремонта по причине экономии времени и сил. По внешнему виду и способу работы он представляет собой усовершенствованную болгарку. Основными функциональными отличиями являются два рабочих отрезных диска, опорная площадка, позволяющая регулировать глубину разреза, и более высокая мощность.

Все это позволяет без лишних усилий и временных затрат штробить как кирпичные, так и бетонные поверхности. Встроенный пылесос позволяет проводить штробление без пыли. Канавки получаются гладкими и ровными на всей протяжённости, что снижает расход шпаклёвки на заделывание отверстий. Возможно, единственным недостатком по сравнению с другими инструментами является более высокая цена.

Стамеска и молоток

В случаях экстренной необходимости сделать отверстие в стене, изготовленной без применения твёрдых материалов, можно воспользоваться стамеской и молотком. Для этого на заранее размеченной стене стамеской пробивают отверстие с дальнейшим его расширением и углублением. Применение подобного метода требует высоких физических нагрузок и временных затрат, поэтому он подойдёт только при крайней необходимости, например, при добавлении одиночной штробы или при ручной доводке созданных с помощью болгарки или перфоратора канавок.

Каким инструментом лучше штробить стены?

Сделать штробу можно при помощи следующих инструментов:

• Зубило и молоток. Это самый старый и наиболее дешевый способ, однако он связан с большими затратами времени и сил.
• Перфоратор, ударная дрель. Прокладка штробы этим инструментом в бытовых условиях производится наиболее часто.

• Электрическая болгарка. Этот агрегат позволяет сделать наиболее ровную канавку, но при этом его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
• Штроборез. Проштробить стену под проводку этим инструментом проще и удобнее всего, но люди, чья работа не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены аппарата и узкой сферы использования.

Порядок выполнения этой операции одинаков, независимо от того, какой инструмент для работы вы выберете.

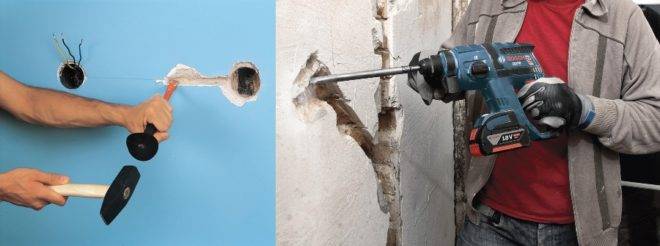

Штробление стен молотком и зубилом

Как было сказано выше, пытаться прорубить этими инструментами канавку для электропроводки в бетонной стене не стоит – такая работа будет очень долгой и утомительной. Но справиться ими с кирпичной стеной вполне реально. Производится эта процедура в следующем порядке:

• Зубилом углубить верхний и нижний край разметки.
• Поставив зубило поперек будущей штробы и нанося по нему удары молотком, выбить верхний слой сердцевины канавки.
• Снимая слои поочередно, углубить борозду на 2-2,5 см, пройдя зубилом и молотком по всей ее длине.

Когда канавка будет готова, из нее нужно удалить пыль и обработать грунтовкой. Когда она высохнет, уложить внутрь кабель, после чего зашпаклевать борозду (также можно заделать ее штукатуркой или гипсом).

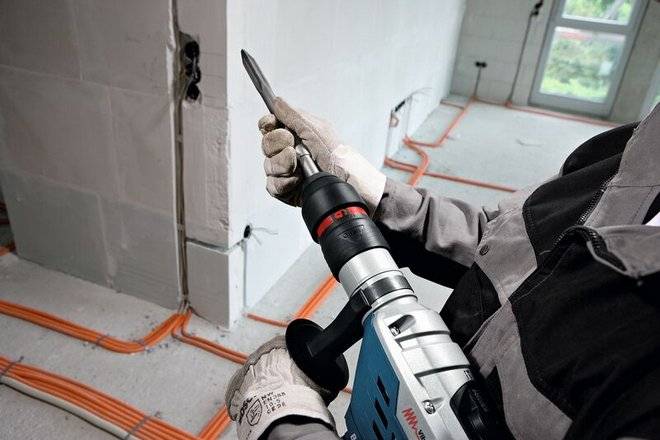

Как сделать штробу с помощью перфоратора?

Перфоратором можно как штробить бетонную стену, так и проделывать электрическую канавку в кирпичной. Существуют специальные насадки, предназначенные для этой работы, одна из которых называется широким буром, а другая – лопаткой. Порядок действий при этой процедуре следующий:

• При помощи перфоратора с широким буром просверлить вдоль сделанной разметки отверстия глубиной 2-2,5 см. Расстояние между соседними лунками должно составлять 1-1,5 см.
• Сменить насадку на перфораторе, установив вместо бура лопатку.
• Проделать борозду, проходящую через все углубления. В нее будет укладываться провод.

Подробнее про штробление перфоратором на видео:

Преимуществом этого способа является скорость работы. Недостатком является то, что перфоратор не позволяет сделать ровную канавку, и проделанная штроба будет иметь рваные края.

Штробление стены болгаркой

Посредством этого инструмента можно с легкостью проделать электрическую канавку в любой стене – бетонной, кирпичной, покрытой штукатуркой. Для этих работ на болгарку надевается диск, имеющий алмазное напыление. Штробление производится в следующем порядке:

• Сделать при помощи болгарки в стене два параллельных надпила по всей длине нанесенной разметки. Глубина прорезанных линий и расстояние между ними должны быть приблизительно одинаковыми – 2-2,5 см.
• Перфоратором удалить из получившейся канавки центральную часть. Если перфоратора у вас нет, можно воспользоваться молотком и зубилом.

Чтобы она не покрыла всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса около среза.

На видео пример штробления с поливом:

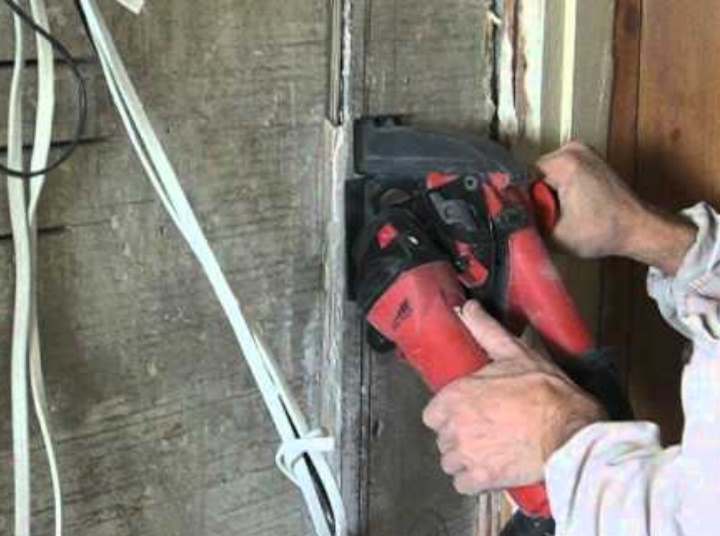

Прорезание электрической канавки штроборезом

Этот инструмент похож на усовершенствованную болгарку. Он оснащен двумя алмазными дисками, которые можно зафиксировать друг от друга на нужном расстоянии. Они закрываются кожухом, который не позволяет пыли разлетаться по комнате, и предотвращает биение штробореза об стену.

Регулировка положения дисков, которая предусмотрена конструкцией аппарата, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, кожух инструмента оборудован отводом, к которому во время работы подсоединяется пылесос. Таким образом, пыль, образующаяся при работе, будет напрямую поступать в мешок для сбора мусора, что позволит сохранить помещение в чистоте.

Штроборез позволяет в кратчайшие сроки, а кроме того, без пыли прорезать канавку в стене, после чего из нее останется только удалить сердцевину. Как и в случае с болгаркой, это можно сделать дрелью с отбойником, или молотком и зубилом.

Про работу штроборезом на видео:
