Как и чем штробить стены под проводку: инструктаж по проведению строительных работ

Несущие стены панельного дома


Перед штроблением нужно определить тип и конструкцию стены

Опорные вертикальные конструкции воспринимают основную часть веса находящихся выше этажей или кровли. В зависимости от расположения они могут иметь проемы для окон, балконных дверей.

Состоят несущие стеновые панели из следующих слоев:

  • Наружный слой – огромная масса высокопрочного бетона марки М400 равномерно покрывающая арматурный каркас.
  • Каркас из арматуры – сетка, занимающая большую часть объема панели и придающая ей прочность и жесткость. В качестве материала для такого каркаса используют пруты арматуры диаметром 12-14 мм, связываемые между собой при помощи специальной сталистой гибкой и устойчивой к коррозии проволоки.

  • Защитный слой – небольшой толщины слой бетона той же марки, что и наружный покрывающий каркас из арматуры с внутренней, обращенной к жилому помещению стороны панели. Имеет толщину 10-20 мм и служит для защиты арматурного каркаса от повреждений.
  • Внутренний отделочный слой – заливается при помощи легко поддающихся обработке отделочных растворов. Имеет толщину от 15 до 20 мм и служит для проведения различных ремонтных работ.

Во многих современных панелях между наружным слоем с арматурной сеткой и внутренним отделочным располагается слой утеплителя – каменной или базальтовой ваты.

Строительными правилами категорически запрещено штробить следующие конструкции панельного дома:

  • плиты перекрытия потолка или полов,
  • ригеля.

Внутри плит перекрытия имеются уже готовые продолговатые полости, через которые можно протянуть проводку. Ригеля нет смысла штробить, так как они все равно будут закрываться декоративной отделкой, под которой можно будет расположить электрические провода.

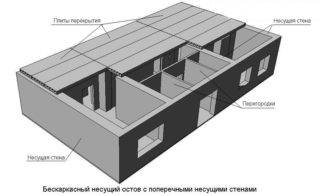

Как определить несущую стену

К несущим стенам относятся следующие конструкции:

  • выходящие на улицу или лестничную площадку, в подъезд;
  • разделяющие две соседние квартиры;
  • расположенные перпендикулярно плитам перекрытия;
  • имеющие толщину не менее 20 см без учета отделочных слоев штукатурки, шпатлевки.

Все остальные стеновые конструкции относятся к перегородкам.

При определении несущих стен в квартире, учитываю также, к какому проекту относится данное жилое здание. Панельные дома серии 1-464 имеют не только наружные, но внутренние несущие стены, в то время как дома серии 1-335 характеризуются только наружными панелями.

Можно ли штробить несущие стены и потолок

По всем существующим в настоящее время правилам и строительным нормам, постановлениям и законодательным документам в области строительства прокладка штроб в несущих стенах и имеющих большое количество пустот межэтажных плитах перекрытия запрещена.

Штробить несущие стены в монолитном доме под проводку или другие коммуникации запрещено. То же самое касается потолка, Так как он состоит из плит перекрытия. Если стена не является несущей, штробление в ней может производиться безо всяких ограничений.

Штробление без пыли

Указанные способы штробления обладают общим недостатком – при их выборе образуется много пыли. Ее слой часто становится слишком большим, что не позволяет до конца очистить помещение даже при использовании специального оборудования

Тем, кому важно соблюсти чистоту во время работ, будет интересен метод выполнения штроб без пыли

Для этого необходимо подготовить штроборез для выполнения прорезей. Этот прибор напоминает обычную болгарку. Однако он уже оборудован алмазными кругами. Аппарат оборудован кожухом, позволяющим регулировать толщину штробы. Кроме того, контролируется и глубина создаваемых борозд. В штроборез устанавливается пылесос, который втягивает образующуюся пыль во время работы. Это позволяет сделать ремонт максимально чистым.

Единственным недостатком такого инструмента является его высокая цена. Для одноразового выполнения штроб покупка штробореза является неразумным решением. Однако аппарат можно взять в аренду. Эти советы помогают разобраться, как штробить стены под проводку без пыли. Некоторые умельцы изготавливают штроборез из болгарки. Однако такой инструмент имеет некоторые ограничения в использовании.

Технология штробления стен в панельном доме

Границы будущего канала вычерчивают карандашом или маркером. Оптимальная ширина — 2 см. Вертикальные участки удобно прокладывать по отвесу.

Необходимо убедиться, что штраба не пересекает действующие электрические линии. Если местоположение кабелей неизвестно, их отыскивают с помощью детектора проводки.

Дальнейшие действия зависят от того, какой инструмент имеется в наличии.

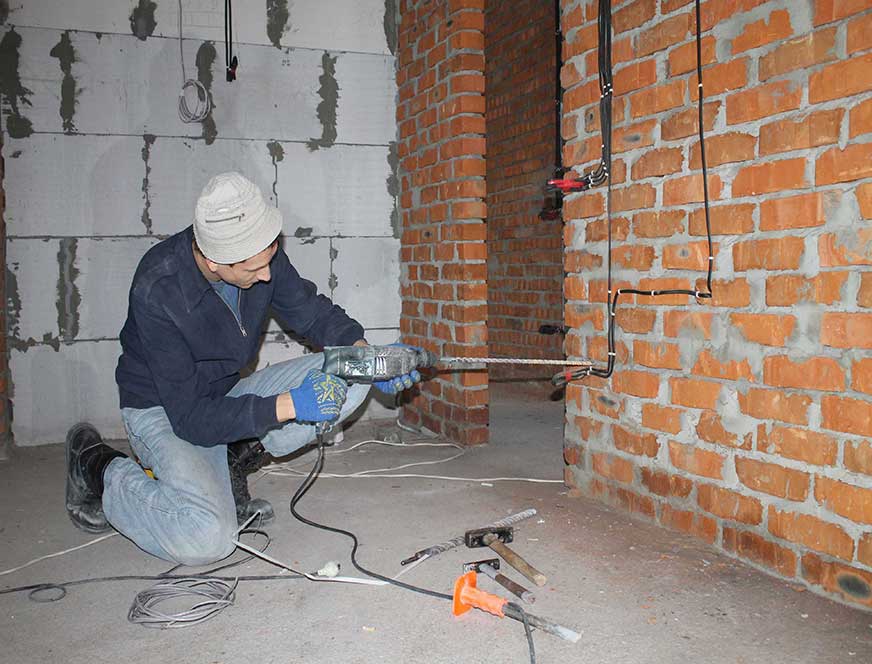

Перфоратор

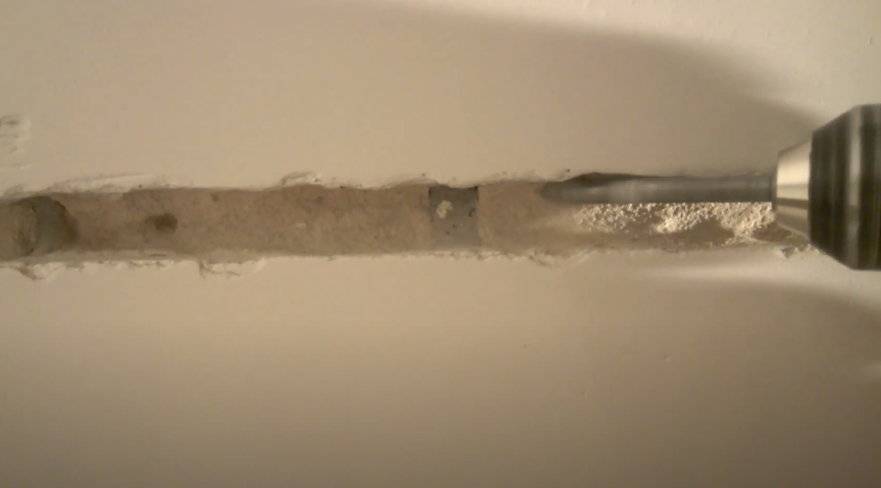

В патроне фиксируют т.н. лопатку. Далее включают ударный режим и работают перфоратором как отбойным молотком, выбивая раствор.

При данном способе сложно контролировать глубину борозды

Поэтому следует действовать с предельной осторожностью и пользоваться ограничителем. За отсутствием такового на лопатку в 1 см от кромки наматывают изоленту

Дрель и долото

Работы производят в следующем порядке:

  1. В патрон дрели устанавливают бур по бетону, переводят ее в режим ударного сверления.
  2. Выполняют серию отверстий глубиной 1 см вдоль будущей борозды. На дрель необходимо предварительно установить ограничитель.
  3. Долотом или зубилом выбивают раствор между отверстиями.

Молоток и долото

Наиболее трудоемкий способ. Долото упирают в стену и, нанося молотком удары по противоположному концу, выбивают бетон.

Ручная работа занимает много времени, но отличается деликатностью: мастер легко контролирует глубину канала.

Штроборез

Так называют специальный инструмент для штробления стен. Его вооружают 2 дисками, расстояние между которыми настраивают соответственно ширине борозды. Глубина погружения тоже регулируется.

Выполнив разрезы, оставшийся материал выбивают с помощью молотка и зубила. С целью уменьшения объема работ можно сдвинуть диски и еще раз пройтись инструментом вдоль канала.

Штроборез позволяет быстро создавать аккуратные ровные борозды. Но он представляет собой специализированное устройство, которое нецелесообразно приобретать ради одного раза. Рекомендуется поискать компанию или мастерскую, сдающую устройство в прокат.

Болгарка

Распространенная альтернатива штроборезу. Данному устройству присуща широкая сфера применения, поэтому оно имеется почти в любом домашнем хозяйстве.

Способ применения тот же: алмазным диском «по камню» выполняют надрезы на границах штрабы и внутри. Оставшийся бетон выбивают зубилом и молотком.

Недостаток метода — большое количество пыли.

Чем штробить кирпичные стены

Кирпич — искусственный камень, применяемый для строительства разных объектов. Изготавливается из кварцевого песка, обожженного сырца, необожженной глины или отсева известковых пород. Отличается по виду, форме и характеристикам.

Вне зависимого от применяемого материала кирпичные стены трудно поддаются штроблению, поэтому для выполнения работы рекомендуется применять профессиональный инструмент.

Оптимальные варианты:

  1. Болгарка.
  2. Штроборез.
  3. Зубило и молоток (для коротких участков).

При штроблении необходимо быть осторожным, ведь кирпич имеет свойство крошится поэтому без защитных очков тут не обойтись.

Не большой лайфхак – использование сверла по керамике и шуруповёрта. Суть заключается в том, чтобы сверло по керамике использовать как фрезу, т.е. использовать для штробления кирпича боковые грани.

Выфрезирование канала происходит очень быстро и без пыли. Особенно данный лайфхак подойдет для силикатного кирпича.

Инструмент для штробления стен

Для данного вида работ используются разные инструменты. Какой применить, зависит от материала в котором будут нарезаться штробы.

Молоток и зубило

Этот инструмент подойдет для выполнения работ по материалу с невысокой твердостью — штукатурка, пенобетон, мягкий камень, иногда кирпич, если зубило с твердым наконечником.

Плюсы:

  1. Не нужно тратиться на дорогостоящий инструмент;
  2. Небольшое количество пыли при проведении работы.

Минус в том, что в большом количестве тратится время и силы. Такой способ лучше применять, где небольшой масштаб работ.

Перфоратор с насадкой

Применяется для штробления в кирпичной кладке и стене из бетона. Не подойдет для основания из высокопрочного бетона.

Плюсы:

  1. Доступная цена на инструмент;
  2. Небольшое количество пыли;
  3. Для работы с инструментом не требуется особых навыков.

Минусы:

  1. Неровные края штробы, требующие дополнительных работ по выравниванию;
  2. Шумность.

Насадка на дрель

Для работы также применяется электрическая дрель с функцией перфоратора. К ней необходимо наличие сверла или насадки с укороченным буром и лопатки, выполняющей роль зубила.

Сверлом или буром по разметке проделывают отверстия. Их глубина не больше 25 мм, расстояние между отверстиями 10-15 мм. Сверло заменяется на лопатку, которой обустраивают желоб под проводку.

Универсальная болгарка

Подойдет для штробления в материале любой твердости.

Плюсы:

  1. Работа не занимает много времени;
  2. Края штробы получаются ровные;
  3. Инструмент недорогой, им легко пользоваться.

Минус в образовании при работе большого количества мелкой пыли.

Штроборез

Предназначен для нарезки штробы в основаниях из материалов различной твердости. Это узкоспециализированный и дорогой инструмент. Работают с ним в основном профессионалы. В штроборезе предусмотрена регулировка производящейся штробы по ширине и глубине. Колея под проводку не требует дополнительной обработки. В комплекте с инструментом идет пылеуловитель.

При штроблении также понадобится наличие:

  1. Тестера или детектора скрытой проводки, чтобы найти местоположение старой электропроводки;
  2. Уровня;
  3. Пылесоса;
  4. Средств индивидуальной защиты.

Как проштробить стену под проводку своими руками

Перед тем, как начать работу, убеждаются в том, что на пути нет действующего кабеля. Это легко сделать с помощью специального индикатора, который чувствует наличие электромагнитного поля.

Пошаговое описание процесса, как избежать появления пыли

Чтобы выполнить эту работу, нужно тщательно следовать правилам. Штробирование проводят до того, как будет положена штукатурка. Это необходимо для создания максимально ровной поверхности. Чтобы сделать штробы своими руками, нужно выполнить следующие действия:

  1. Поверхность стены, на которой проводится работа, должна быть очищена. Если на ней есть старые обои или другие материалы, их нужно убрать.
  2. Перед началом проведения работ делают рабочую схему, где должно быть подробно указано расположение штроб. На ней необходимо нарисовать схемы разводки выключателей и розеток.
  3. Теперь нужно перенести пометки со сделанного эскиза на стену. Там отмечают, как будут проходить провода.
  4. Желательно ознакомиться с документом СНиП 3.05.06-85, в котором подробно описаны требования к проведению штробирования. В частности, указано, что участки электропроводки должны располагаться параллельно основаниям стены. При необходимости это можно проверить лазерным уровнем.
  5. Выполняя работу, надо обеспечить для себя безопасность. Рекомендуется действовать в респираторе и защитных очках. Во время работы обеспечивают проветривание.
  6. Делают углубления для розеток и выключателей.
  7. Создают канавки в соответствии с выбранным типом инструмента.
  8. Прокладывают кабели, выполняют фиксацию внутри канавок. Проверяют на целостность изоляции, отсутствие изломов заранее и после укладки.
  9. После того, как будет проложен провод, штробу заделывают. Для этого применяют гипс, штукатурку или алебастровый порошок.
  10. В доме монтируют розетки и выключатели, если для них готовились отверстия. Если они будут расположены снаружи, то монтаж выполняют после финальной отделки.

Общие правила

Существует несколько обязательных правил монтажа скрытой электропроводки, подлежащих выполнению вне зависимости от выбранного способа штробления, материала, из которого выполнена стена и иных обстоятельств.

  • Рекомендуется по возможности избегать прокладки электропроводов в штробах по несущим стенам, плитам перекрытия и в горизонтальных швах (за исключением стен из кирпича и других подобных материалов).
  • Расположение проводов должно быть строго вертикальным или горизонтальным с прямыми углами поворотов. Для этого при разметке поверхности используется уровень или отвес. Нельзя прокладывать кабели по кривым, диагоналям, зигзагами и т.д.
  • Горизонтальные линии проводов должны находиться на расстоянии не менее 150 мм от плит перекрытия.
  • При разметке штроб рекомендуется отступить минимум на 10 см от углов, а также проёмов окон и дверей, и на 40 см – от газопроводов.
  • Если стена является старой, и внутри неё может оставаться кабель, находящийся под напряжением, следует вычислить его маршрут при помощи специальных инструментов (например, индикаторной отвёртки или токоизмерительных клещей).
  • Максимально допустимые размеры канавки в несущих перекрытиях составляют 30 мм – в глубину и 300 мм – в длину.

Декорирование труб коробом

На сегодняшний день монтаж короба – это наиболее распространенный вид маскировки водосточных труб. Для этого используют разные материалы, чаще всего водостойкий гиспокартон, пластиковые панели и многослойная фанера.

Каждый из этих материалов имеет свои достоинства и недостатки. Гипсокартон весьма легкий в работе материал, он легко режется и монтируется, формируя достаточно прочную поверхность, которую затем покрывают штукатуркой или керамической плиткой.

В результате конструкция гармонично вписывается в интерьер ванной комнаты, не выбиваясь из общего стиля. Недостаток – это сложность демонтажа в случае необходимости полной замены трубопровода. Даже при наличии окна доступа к коммуникациям, ремонтные работы потребуют полного или частичного разбора конструкции, а это равносильно новому ремонту.

Листы многослойной фанеры, также имеют необходимую твердость и пригодны для монтажа жесткой и надежной конструкции. Однако вырезать необходимые фрагменты из этого материала намного сложнее, для этого понадобятся специальные инструменты.

Кроме того, для помещений с повышенной влажностью и постоянными скачками температуры, важно выбирать фанеру только самого высокого качества. Более дешевые варианты при нагревании станут выделять ядовитый для человека фенол

Кроме того, при не качественной гидроизоляции фанера размокнет и деформируется.

Обшивка короба пластиком избавит от возможных неудобств связанных с необходимостью демонтажа короба. Любую из пластиковых панелей можно легко снять и вернуть на место без особых повреждений. Недостатком является внешний вид и хрупкость этого материала.

Порядок проведения работ и правила расположения штроб

Порядок работ следующий:

  1. Перед тем как штробить бетонную стену определяются места расположения электророзеток и выключателей.
  2. Перед разработкой плана стоит изучить правила расположения канавок при прокладке проводки, чтобы знать, как правильно в один прием штробить бетонную стену.
  3. Разработанная схема переносится маркером на поверхности стен.
  4. Подготавливается режущий инструмент. В идеале лучше применять штроборез.
  5. По размеченной ранее линии делаются параллельные пропилы на заданную глубину.
  6. Производится выборка бетона между пропилами и получается бороздка.

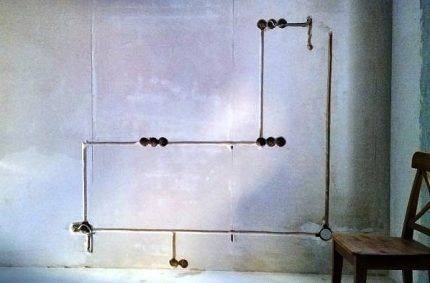

Основные правила расположения штроб:

  • для закрытой проводки штробы прокладываются параллельно перекрытиям (горизонтально) или перпендикулярно полу (вертикально);
  • расположение канавок под наклоном допустимо только на мансардных этажах;
  • поворот канавок допускается только на 90 (диагональное соединение отрезков трассы недопустимо);
  • пересечение штроб допускается, при отсутствии альтернативных вариантов;
  • при горизонтальной прокладке трассы делаются отступы от потолка 10-15 см и от газовых труб 40см;
  • для вертикальных канавок штробить бетонные стены, нужно отступив от окна и двери на 10см.

Штробление строительных конструкций: нормы и требования

Несоблюдение существующих норм при штроблении стен может привести к критическим последствиям: деформации несущих конструкций, повреждению коммуникационных линий.

Подготовка к электромонтажным работам, штробление стен и прокладка скрытой проводки регламентируются действующими строительными нормами СНиП 3.05.06-85.

Первое, что необходимо сделать — составить план разводки электрики в квартире. Обычно это планировка квартиры, на которую при помощи условных обозначений нанесена вся электрика: светильники, розетки, распределительные коробки, выключатели и трасса прохождения соединительных линий. Схема электроразводки в перспективе пригодится при проведении отделочных работ, чтобы случайно не просверлить кабель и не забить в него гвоздь.

Важно знать:

  1. В панельном доме категорически запрещено штробить несущие железобетонные стены. Это может привести к появлению трещин и снижению прочностных характеристик конструкции.
  2. В панельном доме нельзя штробить плиты перекрытия. Если требется сделать проводку в полу, эту задачу можно решить иначе — залить стяжку из бетона и проложить в ней канавки для проводов. Штробить потолок в панельном доме тоже запрещено — можно задеть рабочую арматуру железобетонных плит.
  3. Штробы в наклонном перекрытии (например, на мансарде) необходимо прорезать параллельно линии наклона поверхностей.
  4. Ширина борозды не должна превышать 3 см, глубина может составлять от 2 до 2,5 см.
  5. Длина борозды от распределительной коробки до электроприбора или выключателя не должна превышать 3 м.
  6. Пробивать штробы под кабель можно только по горизонтальной или вертикальной линии, параллельно основным конструкциям здания. Выверить ровную линию можно при помощи строительного уровня.
  7. Штробы не должны проходить по косой или по кривой. Допускается максимум один изгиб под прямым углом на пути от распределительной коробки к осветительным приборам или розетке. Каждый перегиб представляет собой опасность перегрева проводника в месте сгиба.
  8. При устройстве горизонтальных борозд необходимо соблюдать расстояние до плит перекрытия — минимум 15 см, а от системы теплоснабжения и и газовых труб — 40 см.
  9. При прокладке вертикальных борозд должен быть соблюден отступ минимум 100 мм до дверного прохода и оконного проема.
  10. Нельзя пробивать борозды в углах помещения. Существует риск ослабления прочности конструкции здания и возникновения аварийной ситуации.

Постановление Правительства 508-ПП (пп.10.3 и 10.11) гласит, что при перепланировке жилища в многоквартирном доме запрещается нарушать прочность и устойчивость несущих стен во избежание риска их разрушения. Документ также запрещает устройство горизонтальных штроб в стеновых панелях и плитах перекрытий многоквартирных панельных домов.

Необходимый инструмент

При выборе инструмента для штробления стен необходимо ориентироваться на объемы работ и имеющиеся навыки. Ниже рассмотрим основные виды применяемой техники.

Зубило и молоток

Наиболее простой инструмент, который должен быть в арсенале мужчины — долото (зубило) и молоток. Такой вариант подойдет при штроблении в мягком материале, к примеру, штукатурке или пеноблоке.

Для создания штробы ставьте край зубила к разметке, а после этого ударьте молотком для более глубокого проникновения. При использовании ножовки можно получить более ровные линии.

Преимущества:

  1. Отсутствие затрат на покупку дорогостоящего оборудования.
  2. Быстрый перенес розетки или добавление нескольких приборов.
  3. Наличие инструмента под рукой.

Недостатки:

  1. Неудобство выполнения работ.
  2. Продолжительность процесса.
  3. Кривые штробы на выходе. Получение ровных линий почти невозможно.
  4. Сложности при штроблении в кирпичных или бетонных стенах.

Дрель

У многих мужчин в хозяйстве имеется обычная дрель. Ее можно использовать для штробления в разных поверхностях, в том числе в бетоне.

Общий алгоритм действий следующий:

  1. Сделайте разметку на поверхности.
  2. Выберите подходящее для дрели сверло (материал — победит), диаметр — 8-10 мм.
  3. Высверлите отверстия по линии проводки на расстоянии 5-10 мм между собой. Держите дрель таким образом, чтобы сверло входило в стену строго перпендикулярно. В ином случае высок риск его повреждения.

При штроблении бетонной стены установите минимальную скорость вращения, чтобы избежать перегрева сверла. Периодически давайте отдыхать инструменту и охлаждайте сверло в холодной воде.

  1. С помощью молотка и зубила выбейте промежутки.

Рассмотренная технология позволяет сделать штробы на малом и среднем расстоянии. Для создания электропроводки во всей комнате или доме такой вариант не подходит.

Плюсы:

  1. Большая скорость работы в сравнении с зубилом и молотком.
  2. Отсутствие большой пыли.
  3. Доступность инструмента.

Минусы:

  1. Метод не подходит при необходимости прокладки проводки во всей квартире / доме.
  2. Штроба получается кривой с острыми углами.
  3. Промежутки приходится пробивать с помощью зубила и молотка.

Перфоратор

При наличии перфоратора можно ускорить процесс и избежать применение ручного инструмента.

Алгоритм изготовления штробы проходит в два этапа — высверливание отверстий на расстоянии 10-15 мм по линии прокладки проводов с последующей заменой насадки (устанавливается специальная лопатка) и удалением перегородок.

Преимущества:

  1. Высокая скорость работы.
  2. Сравнительная доступность инструмента.

Недостатки:

  1. Сделать ровную бороздку почти невозможно.
  2. Необходимо использовать разные насадки.

Болгарка

Еще один вариант — применение угловой шлифмашинки, с помощью которой можно сделать штробу в разных типах стен (в том числе в бетонных).

Для большей эффективности в инструмент необходимо вставить турбо-алмазный или алмазный диск.

Работа выполняется в три этапа. Сначала выполняется разметка. На следующим этапе с помощью болгарки делается две параллельные линии. На завершающем этапе применяется перфоратор для выбивания центральной линии.

Плюсы:

  1. Высокая скорость работ.
  2. Ровность и аккуратность готовых штроб.

Минусы:

  1. Работа сопровождается огромными объемами пыли, поэтому защита глаз и дыхательных путей обязательна.
  2. Необходимо дополнительно работать перфоратором.
  3. Рекомендуется вынести всю технику и мебель из комнаты.

Чтобы хотя бы частично уменьшить объем пыли, можно использовать специальный пылесос (строительный, промышленный). В этом случае работу должны выполнять два человека: один делает штробу, а второй — держит шланг возле места воздействия на стену.

Еще один вариант — намочить поверхность водой, но в таком случае высок риск затопления соседей.

Штроборез

Это оптимизированный вариант угловой шлифмашинки, оборудованный двумя параллельно расположенными дисками и платформой (упирается в стену).

Для защиты помещения от распространения пыли к кожуху можно подключить пылесос (строительный, промышленный).

Преимущества:

  1. Высокая скорость работы.
  2. Ровные штробы на выходе в стенах из любого материала.
  3. Отсутствие пыли.
  4. Сравнительно небольшой шум.
  5. Точная ровность краев.

Минусы:

  1. Стоимость оборудования. Для одноразовой работы штроборез лучше взять напрокат.

Дополнительно потребуется и другой инструмент, помогающий штробить стен под проводку — уровень (лучше лазерный), карандаш и рулетка.

Как замаскировать штробы с проводкой

Работы по проведению скрытых каналов обычно выполняют до нанесения штукатурки, чтобы после разводки коммуникаций выровнять всю поверхность стены для нанесения финишного покрытия. Но если проводка заменяется уже после черновой отделки стен, действовать нужно аккуратно, чтобы проведение штроб не превратило точечный ремонт в капитальный.

Самые ровные каналы выполняются при помощи болгарки или штробореза, но если работать только перфоратором или зубилом, избежать сколов не получится

Самый простой вариант обработки каналов – гипсовая штукатурка. Наносить ее нужно после того, как бороздки были очищены от пыли и прогрунтованы, а все провода установлены согласно плану-схеме.

Чтобы уменьшить усадку, стену у штроб рекомендуют смочить водой. Затем нужно приготовить густой раствор гипсовой штукатурной смеси и с помощью лопатки/шпателя заполнить канал.

Чтобы штукатурный слой не обвалился со временем и не просел, можно использовать специальную сетку для армирования. Затем разгладить смесь перпендикулярно канавке (вертикальную борозду обрабатывая снизу вверх) и удалить излишки раствора гладилкой.

Чем делать штробы в древесине

В принципе, можно работать всеми описанными выше инструментами, кроме перфоратора. Основное отличие — вместо долота используют стамески, но сама суть работы остается той же. Сначала делают два параллельных пропила, а древесину между ними удаляют стамеской.  Но кроме этих инструментов есть еще несколько специфических:

  • Циркулярная пила. При достаточном уровне владения этим инструментом штробу в деревянной стене можно сделать только циркуляркой — за два три прохода постепенно расширяя пропил до необходимых размеров.
  • Фрезер. Ручным фрезером тоже можно сделать аккуратную штробу. Для этого на стену можно закрепить в качестве направляющей ровную планку и ведя по ней сделать углубление, которое затем расширить до необходимых размеров. (О работе ручным фрезером можно прочесть тут.)Есть даже специальная фреза (на фото слева), но можно работать и обычной для формирования паза или боковой (справа, но ей не очень удобно в данном случае работать).

Так что для штробления в древесине возможностей больше. В данном случае, если есть один из этих инструментов, лучше работать им — они предназначены для дерева и наиболее удобны.

Фрезы для штробления в деревянных стенах

Нормы и ограничения при штроблении стен под проводку

Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.

Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:

  • Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
  • Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
  • Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
  • Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
  • Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
  • Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
  • При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
  • В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
  • Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
  • При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.

Способы штробления

Существуют четыре основных способа для проделывания канавок. Главное их отличие состоит в использовании инструмента и выходящих из этого технологий применения.

  • Молоток и зубило. Минусом такого метода является неудобство работы «дедовскими» инструментами. Даже при хорошей сноровке выходит долго и с кривыми магистралями. Огромным плюсом можно назвать стоимость – дешево однозначно.
  • Ударная дрель (перфоратор). Минус – штроба с неровными краями. Плюсы – быстрота процесса и относительная чистота при работе.
  • Болгарка. Минусы – большое количество пыли, которую трудно собрать даже строительным пылесосом. Плюс – ровные углубления за короткий промежуток времени.
  • Штроборез. Минус – высокая стоимость инструмента. Для одноразового использования получается слишком дорого. Плюсы – быстро, не так шумно, ровные края штроб, без пыли.

Техника безопасности

При работе с болгаркой соблюдают такие правила:
Приступая к штроблению, надевают защитные очки, респиратор, перчатки. Рабочая одежда не должна мешать движениям.
Обязательно проверяют работоспособность болгарки. Деформированный диск заменяют.
Правильно применяют болгарку. Это делает работу безопасной. Рукоятку держат 2 руками.
Питающий кабель отводят в сторону от вращающейся насадки. Попадание диска на провод приводит к короткому замыканию и остановке инструмента.
Не находятся в зоне действия насадки. Инструмент держат так, чтобы искры летели в сторону.
Возле рабочего места ставят воду. Ее используют для тушения пожара, который может возникнуть от искры.
Не укладывают работающий инструмент на какую-либо поверхность. При необходимости переноса болгарку отключают

Любое неосторожное движение может привести к травмированию мастера.
Диск разогревается при работе, поэтому не прикасаются к нему сразу после отключения прибора.

Штробление под кабель — выбор инструмента

Для штробления непосредственно под проводку, не нужно заниматься кустарщиной и выдалбливать лопаткой – зубилом кривые и косые спуски и борозды.

Их спокойно можно приобретать, даже если они и понадобятся на ремонт всего лишь одной квартиры. При их смешной цене, никакого увеличения бюджета вы не почувствуете.

Скорость штробления, с которой работают данные насадки, вас приятно удивят. И опять же, при качественных дисках, материал стен не будет играть главенствующей роли.

Особо стоит обратить внимание при выборе штроборезов и насадок, на возможность запиливания углов под 90 градусов. Причем чтобы все это делалось без пыли

Любое комфортное штробление невозможно без пылеудаления. Конечно, профессиональный строительный пылесос для ремонта одной квартиры или дома, покупать мало кто будет.

В этом случае позаботьтесь хотя бы о минимальных пылесборочных устройствах или переделайте обычный пылесос под функции строительного.

Кстати, насадка Air Duster свободно выбрасывает все отходы при штроблении даже без пылесоса. Правда защитная маска в этом случае, будет обязательным атрибутом вашей работы.

Именно маска, а не просто очки и респиратор. Очень качественную модель предлагают наши китайские товарищи.

Цена у нее в несколько раз ниже профессиональных масок от ЗМ, а качество сборки на том же уровне. Почитайте отзывы.

Узнать последнюю актуальную цену и заказать подобную маску можно отсюда.

Болгарка с кругом по бетону

Если вы желаете чтобы канавка для провода была ровной, тогда лучше использовать болгарку. Если вы поставите на нее диск с алмазной крошкой, тогда она сможет качественно выполнить всю необходимую работу. После завершения процесса вы сможете получить идеально ровные контуры под провода в квартире. Штробление бетона с этим инструментом не составит труда.

Кроме, преимуществ у этого способа существуют также и недостатки. К основному и, наверное, главному недостатку относится то, что комната будет слишком запыленной. С ее помощью вы не сможете проложить трассу для провода в углу комнаты. Также вам будет достаточно сложно сделать одинаковую глубину штроб по всей комнате. Именно поэтому вам следует отказаться от этого способа.

Выводы и полезное видео по теме

Для лучшего представления о штроблении стен предлагаем посмотреть на работу мастеров с различным инструментом и узнать практические советы о многочисленных нюансах, которые могут возникнуть в процессе монтажа проводки.

Если вы сомневаетесь, какой инструмент выбрать для штробления, предлагаем изучить мастер-класс со сравнением работы перфоратора, болгарки и штробореза:

Несмотря на шумность, перфоратор остается одним из самых востребованных строительных инструментов для выполнения штроб. Подробней о принципах работы с этим инструментом — на следующем видео:

Болгарка – отличный прибор для создания ровных каналов. А минимизировать количество пыли поможет установка защитного кожуха с пылеотводом:

Как сделать ручной штроборез для работы с газо- и пеноблоками:

Если же предоставленные примеры не вдохновили вас на самостоятельное штробление стен, всегда можно вызвать мастера с профессиональным оборудованием, чтобы он сделал сеть каналов и развел по ним провода.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
