Зачистка проводов от изоляции: способы и специфика удаления изоляции с кабелей и проводов

Ножи для зачистки изоляции кабеля

Специальный нож

Отдельно стоит сказать о специальных ножах, которые непосредственно используются для снятия изоляции с кабеля. Например, самый популярный – нож с крючком. В процессе эксплуатации он гораздо удобнее канцелярского. Более того, благодаря толстому лезвию им можно работать увереннее и смелее. Разрезать изоляцию провода им будет сложно, но вот резать кабель вдоль: это то, что нужно. Такой крючок хорошо впивается в оболочку кабеля, так что никак не выскочит из него. Однако такой инструмент не обладает всеми преимуществами, так как не может обеспечить хорошую зачистку кабеля.

Известен другой специальный нож.

Инструмент для снятия изоляции

В работе он очень прост. Для начала большим пальцем оттягиваете специальную скобу. Именно под нее вы будете продевать провод. В этом месте из ручки выглядывает маленький нож, вращающийся вокруг своей оси. После укладки кабеля, скоба прижимает его к этому ножу. Делаете два-три витка вокруг провода вплоть до получения надреза. Теперь, не вынимая провод, потяните инструмент с усилием в сторону конца. Нож повернется и будет резать вдоль оболочки. В конце останется просто снять отрезанную часть и продолжить работу.

Единственный недостаток такого приспособления заключается в том, что необходимо настраивать колесико непосредственно под глубину того или иного типа провода. Для настройки можно использовать отрезок провода.

Также такой нож не очень успешно справляется с устранением изоляции. Это связано с тем, что прибор может расплющить толстый кабель при неосторожных действиях.

Итак, мы рассмотрели самые распространенные методы, как снять изоляцию с провода. Возможно, один из вышеописанных методов будет полезен и в вашем случае. Успешной вам работы!

Ножи электромонтера: особенности и виды

У правильного ножа электромонтера не обязательно прямой клинок, ведь часто необходимо делать на проводах круговые надрезы, а это удобнее делать изогнутым лезвием. Конечно, можно снимать оболочку с проводки обычным ножом, надрезая верхний изоляционный слой вдоль, а оболочку контактов круговыми движениями, снимая после этого оплетку, как чулок. Но, если лезвие ножа, его размеры и рукоятка не отвечают определенным требованиям, можно легко повредить сам проводник, особенно, если жилы тонкие.

Для упрощения круговых надрезов на лезвии ножа делают выемки под разный диаметр проводов, поместив туда кабель можно круговыми движениями сделать надрез на оплетке, не боясь повредить саму жилу.

Общие требования к ножу для электромонтажных работ следующие:

1. Нож для снятия изоляции лучше выбирать небольшого размера, это позволит работать в тесном пространстве (щит, шкаф). Размеры самого лезвия тоже должны быть миниатюрными, дабы в пучке проводки не отрезать лишнего. Кроме того, маленькое лезвие небольшой длины лучше сидит в руке, с ним удобнее проводить зачистку тонких проводов.
2. Режущая кромка должна быть прямой. Это упростит операцию по разделке проводов в двойной оплетке — когда понадобится снять только внешнюю изоляцию, а внутреннюю оставить целой.
3. Рукоятка не обязательно должна быть анатомичной. Форма должна позволять на ощупь определять, где острие лезвия.
4. Материал клинка – углеродистая сталь, это позволит дольше сохранять необходимую остроту.
5. Рукоятка обязательно должна быть изготовлена из диэлектрического, прочного материала: прочный пластик, углеродистое волокно, чтобы предотвратить поражение электрическим током при проведении работ. «Инструкция по применению и испытанию средств защиты, используемых в электроустановках» — п. 2.16.

Электромонтеру не нужен нож с отточенным лезвием. Во-первых, при множестве мелких операций, особенно в тесных и темных помещениях, электрик будет невольно касаться пальцами режущей стороны, а во-вторых, отточенным, как бритва, лезвием легко будет повреждаться металлический провод. В-третьих, при работе с пучком проводки острым ножом легко повредить соседние провода.

Если нож приобретен в отделе электротехники, на рукоятке должно быть указано, какое напряжение, она способна выдерживать. Если же в работе используется самоделка, пред тем, как проводить удаление изоляции, нужно позаботиться о надежной защите рукоятки, обмотав ее электроизолирующим материалом (кабельной оплеткой, изолентой). Конечно, назвать такой способ защиты рукоятки совершенно безопасным невозможно.

Самодельные приспособления для зачистки жил проводов, и стоит ли ими пользоваться

В сети распространяется множество видеороликов, в которых «умельцы» советуют изготовить приспособление для снятия изоляции из полотна для канцелярского ножа и пластиковой крышки. На первый взгляд может показаться, что подобное устройство работоспособно и даже полезно. Однако не стоит делать скоропалительных выводов.

ФОТО: YouTube.comНе стоит доверять подобным самоделкам – велик риск подпортить не только кабель, но и руки

При работе подобным приспособлением на поверхности токоведущей жилы неизбежно образуется надрез. Малейший перегиб в месте надреза приведёт к перелому металла. Однако и это не все подводные камни. Пользоваться таким приспособлением довольно опасно. Велик риск порезаться, а учитывая остроту полотен, травма может оказаться весьма серьёзной.

ФОТО: i.stuff.co.nzЕсли пользоваться самоделками, к подобному следует подготовиться

Вообще, при производстве электромонтажных работ не стоит «изобретать велосипед». Производители предлагают множество различного инструмента для облегчения подобных задач. При этом стоимость этих приспособлений невысока, а значит, и приобрести их сможет каждый. Так стоит ли рисковать, используя различную кустарщину?

Как выбрать инструмент для зачистки

Чтобы провести процедуру быстро и качественно, сначала требуется разделить кабель на жилы. Делать данную процедуру необходимо предельно аккуратно, чтобы не повредить структуру жильного основания. Торопиться в момент надреза изоляции не рекомендуется – можно сделать слишком глубокий надрез. По окончании данного этапа работы нужно подцепить часть изоляционного слоя и аккуратно удалить его с жилы. Бережное отношение к проводу позволит не порвать его и не повредить

Очень важно, ликвидируя изоляцию, не порезать остальные жилы

Вторая ситуация, когда требуется удалить с кабеля защитный слой – загруженные участки электрических сетей.

Наиболее яркими примерами могут служить:

• внутренний заливной изоляционный слой;
• жесткая и плотная внешняя изоляция;
• тканевая изоляция, которая пропитана смоляным составом;
• индивидуальная изоляция всех жил.

Чтобы снять защиту, необходимо при помощи инструмента удалить внешнюю оболочку. С этой целью производится неглубокий надрез вдоль кабеля. Применение плоскогубцев позволит вынуть жилы. Делать это необходимо по одной штуке, так как в противном случае придется удалять внутреннюю ткань или заливку. Оставшуюся часть внешнего изоляционного слоя нужно просто срезать.

Изолирование после очистки

Учитывая все особенности строения кабеля или провода, можно подобрать нужный инструмент для работы с электрическими составляющими цепи. В противном случае выбор может производиться неосознанно, с учетом рекомендаций продавца-консультанта.

1 Зачистка ножом

Это самый простой и доступный способ очистки провода от изоляции в домашних условиях. Но при этом он один из самых сложных, так как требует соответствующих навыков. Мы рассмотрим снятие изоляции с помощью трех ножей:

• Канцелярский нож.
• Нож с пяткой.
• Специализированный нож для снятия изоляции.

Канцелярский нож

Канцелярский нож — это самый дешевый, но и самый опасный способ повредить жилу провода, особенно маленького сечения. Но если у вас нет никакого более подходящего инструмента, можно воспользоваться именно канцелярским ножом. Такой нож хорошо подходит для разделки плоских или круглых кабелей с «не залитой» изоляцией, то есть когда между внешней изоляцией и жилами есть пространство.

Чтобы снять изоляцию необходимо сначала аккуратно ее прорезать у торца, чтобы нож вошел между жилами (1). Затем за два фрагмента изоляции (2) аккуратно тянем до того места, где нам ее нужно будет обрезать. Оттягиваем изоляцию назад и обрезаем ее.

Изоляцию каждой жилы можно снять, проведя ножом по касательной от места, до которого нужно зачистить в сторону конца провода. .

Все манипуляции выполняем от себя: не стоит направлять лезвие в сторону пальцев. Для разделки лучше брать канцелярский нож с широким лезвием, так как он более жесткий.

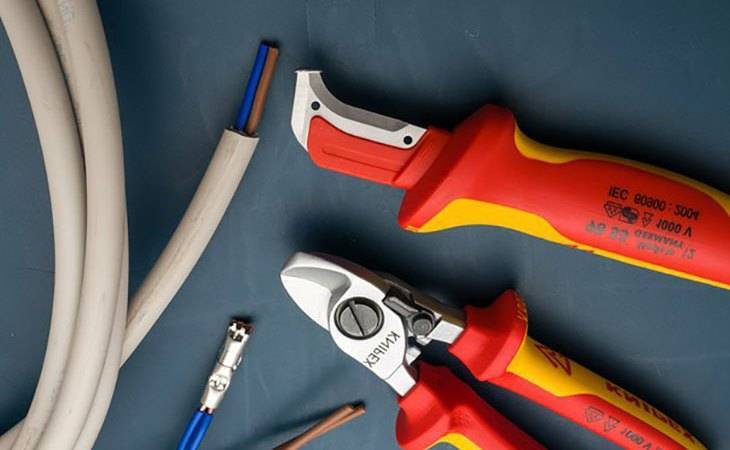

Нож с пяткой

Эти ножи специально предназначены для разделки кабелей с плоской и круглой «не залитой» изоляцией. В сравнении с обычными канцелярскими ножами, таким устройством гораздо быстрее снимается изоляция и риск повредить жилу значительно меньше (хотя и не исключается полностью). Правда нож с пяткой удовольствие не из дешевых (стоит от 1500 до 5000 рублей), поэтому покупать его стоит, если регулярно работаете с укладкой плоского кабеля.

Для снятия изоляции заводим под нее пяточку (1), которая во время ведения будет упираться в жилу, и ведем нож до нужной нам точки. Затем круговым движением обрезаем изоляцию (2), освобождая тем самым жилу.

Как и в случае с канцелярским ножом, резать нужно от себя, так как он очень острый и есть вероятность, что в процессе ведения по кабелю он сорвется и травмирует электрика.

Специализированный нож для снятия изоляции

В данном ноже лезвие выдвижное и при этом может менять направление: для поперечного и продольного реза. Подходит для разделки кабелей диаметром 8 — 28 мм, причем с «залитой» изоляцией.

Для разделки провода необходимо выдвинуть лезвие по толщине изоляции, поместить провод, опустить скобу и потянуть провод от ножа. А чтобы обрезать лишнюю изоляцию, выставляем нож в поперечном положении, зажимаем провод у основания разрезанной изоляции, и круговым движением отрезаем ее.

Чистить домашнюю проводку небольшого сечения от изоляции таким ножом одно удовольствие, а вот для толстых кабелей не подойдет. В среднем такой нож стоит 1000 – 1500 рублей. Однако лезвие у него затупляется гораздо быстрее, чем у ножа с пяткой, но для бытовых нужд его хватит надолго. Из довольно прочных и долговечных моделей можем посоветовать Felo 58401811.

Please turn JavaScript on and reload the page.

Плинты — одни из главных составляющих любой телефонной сети, базой для которой служат автономные телефонные станции далее — АТС. Данное устройство представляет собой важный коммутационный элемент, обеспечивающий необходимую связь между современной АТС и различными абонентами телефонной сети. Плинт 10 выступает в качестве своеобразного маршрутизатора и применяются для облегчения кроссировки абонентов. Достаточно часто возникает ситуация, когда нужно перенести номер определенного абонента из одного помещения в любое другое. Если бы устройство телефонных сетей осуществлялось без применения плинтов либо специальных кроссировочных линий, тогда приходилось бы проводить телефон непосредственно к новому месту работы сотрудника при смене кабинета. В подобном случае без плинтов телефонных просто не обойтись.

3 основных способа добыть медь из кабеля и проводов

Медь ценный металл для промышленности. И запасы в природе уменьшаютя. Потребность наоборот каждый год увеличивается. И выход оцевиден, сбор лома меди и дальнейшая его переработка. Лом меди практически безотходен, благодаря своим свойствам он на выходе дает практически 100% чистого металла.

Мы круглосуточно покупаем лом цветных и черных металлов по самым высоким ценам в Москве и Московской области.

Первый способ. Отжигание на костре.

В России при добыче меди из проводов и кабелей обычные люди используют простой и в тоже время варварский метод, это отжигание на костре. Это мало эффективный и вредный для природы и самого добычика способ.

• При отжигании на костре тонкие провода теряют вес за счет выгорания металла. Тут нужно вовремя вытащить провод из костра, с еще горящей изоляцией.
• Горящая пластиковая или резиновая изоляция выделяют очень вредный, ядовитый газ можно получить отравление. Да и соседи могут пожжаловатся в соответствующие органы.
• Некоторые пункты приема не принимают отоженную медь, только чистую.

Второй способ. Разделка с помощью присоблений

Самое примитивное средство это обычный острый нож. Вдоль кабеля или провода делается надрез по всей длине. Затем с одного края извлекается жила или провода и отделяется от изоляции. Это конечно тяжелый труд и лучше его усовершенствовать. При малом количестве проводов и кабелей подойдет это простое припособление.

Умельцы делают и простейшие станочки для разделки проводов и кабелей.

Третий способ. Разделка с помощью механизированных станков

Этот вариант подходит тем кто занимается этим делом серьезно. Это могут быть и пункты приема и прекупщики кабелей и проводов. И фирмы покупающие нелеквиды, ведущие демонтаж оборудования и металлических конструкций предприятий. Об этом способе разделки кабелей и проводов мы уже писали, почитать о нем можете .

Для быстрой зачистки электрических одно- или многожильных проводов обычно используется специальный инструмент — стриппер. Однако автор предлагает сделать ему альтернативу, и сэкономить деньги.

Чтобы изготовить своими руками простую приспособу для удаления изоляции с проводов, потребуется небольшой отрезок полипропиленовой трубы длиной около 15-20 см, а также сегментное лезвие для канцелярского ножа.

Первым делом автор прикладывает сегментное лезвие к отрезку ПП трубы, после чего с помощью обычного карандаша ставит риски на поверхности трубы примерно на одинаковом расстоянии друг от друга.

Популярные способы снятия изоляции

Практические навыки играют большую роль в процессе зачистки изоляции проводов. Основные трудности возникают при работе с тонкими проводами, когда значение имеет каждое движение. Оптимальное усилие нажима вырабатывается только практикой.

Наиболее часто пользуются следующими способами удаления изоляции:

• при помощи ножа;
• посредством бокорезов;
• под влиянием высокой температуры;
• применением стриппера.

Каждый из вариантов предпочтителен в конкретных обстоятельствах.

Вариант №1 – применение ножа для срезки изоляции

В домашних условиях чаще всего используют нож

Важно, применяя этот нехитрый инструмент, правильно подобрать наклон лезвия. Самая большая ошибка — подрезка по кругу с удержанием режущей части в перпендикулярном положении

В этом случае трудно избежать насечки жилы или нарушения вторичной изоляции.

Правильное положение ножа — это когда инструмент и ось провода находятся в одной плоскости. Сначала разрезают оплетку вдоль проводника. Далее отделяют изоляцию, отводят ее в сторону и окончательно срезают у основания.

Лучше использовать для удаления жесткой изоляции с проводов специальный нож электрика с лезвием прямым или изогнутым. Главное, чтобы отсутствовали на нем зазубрены и заусенцы. Если нож складной, он должен быть оснащен фиксатором, чтобы не складывался самопроизвольно.

В хорошем лезвии имеется двухсторонняя под небольшим углом заточка, внутреннее закругление режущей кромки. Некоторые варианты монтерских ножей имеют особую конструкцию лезвия — оно короткое и закругленное внутрь, а на конце находится «пятка»

Она лимитирует глубину реза, что важно в случае необходимости снятия верхнего слоя изоляции без повреждения оболочки отдельных жил

Как очистить изолированный медный провод

Очень распространена в природе, встречается как в самородном состоянии во многих местах Урала и в Швеции, а также в Америке около Верхнего озера, Чили, Японии и Китае, попадаются самородки до тонн весом , а также во многих соединениях. Сu OН 2. В отраженном свете медь ярко-красного цвета, в очень тонких листах просвечивает зеленым цветом. Удельный вес в твердом состоянии сильно меняется в зависимости от происхождения и обработки: удельный вес природных кристаллов меди — кубов или октаэдров — равен 8,94, меди электролитической — 8,91, мели плавленой — 8,, а кованой — 8, Электропроводность меди жесткой 99,95, а для мягкой ,21 для серебра

Как правильно зачистить провода от изоляции

Требования к зачистке проводов:

• зачищенная (оголенная) часть должна полностью скрываться внутри соединения;
• с поверхности жилы изоляция должна быть удалена со всех сторон.

Ошибки домашних мастеров:

• Часто домашние мастера оставляют открытым оголенный провод. При случайном касании человек может замкнуть эти места и получить электрический удар;
• Если на жилах остались фрагменты изоляции, то ее обжатие внутри может оказаться недостаточным для надежного крепления. При вибрации, например, электропроводка в автомобиле, соединение ослабнет, провод выйдет из клемм прибора, и возникнет короткое замыкание с массой. Может воспламениться транспортное средство.

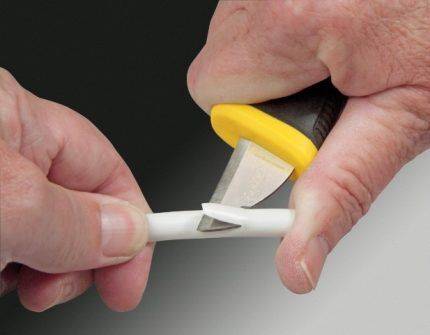

Срезание изоляции с проводов с помощью ножа

Нож является самым распространенным инструментом, поэтому его используют наиболее часто. Оголять нужно не только отдельные проводники, но и кабели, в которых имеются несколько проводов. Поэтому на первом этапе прорезается кабель вдоль длины, разводят провода в разные стороны, а потом внешнюю оболочку срезают поперек. При необходимости эту операцию повторяют.

Чтобы зачистить провод от изоляции нужно установить лезвие почти параллельно жиле, а затем срезать тонкий слой изоляции. В дальнейшем слегка поворачивая проводник, производить срезания остальных тонких слоев. Повернув полностью на 360 °, добиваются полного срезания покрытия. Указанные действия легко выполнять, если требуется зачищать достаточно толстые провода.

При зачистке тонких проводов ножом нужно прорезать только слой изоляции.

Внимание! На поверхности проводника нельзя оставлять след от лезвия, так как именно в этом месте возникнет критическая зона. Проводник в случае сгибания подвержен излому

После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки

После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки.

Толстые жилы кабелей для подвода высокой мощности очищают, подрезав пластик поперек, а потом вдоль. Тогда защитная оболочка снимается легко.

Удаление изоляции специальными приспособлениями

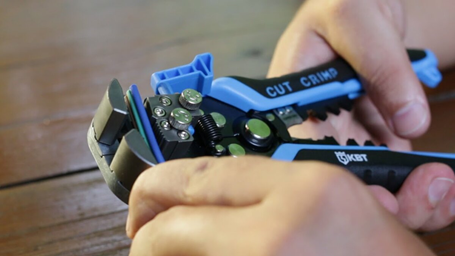

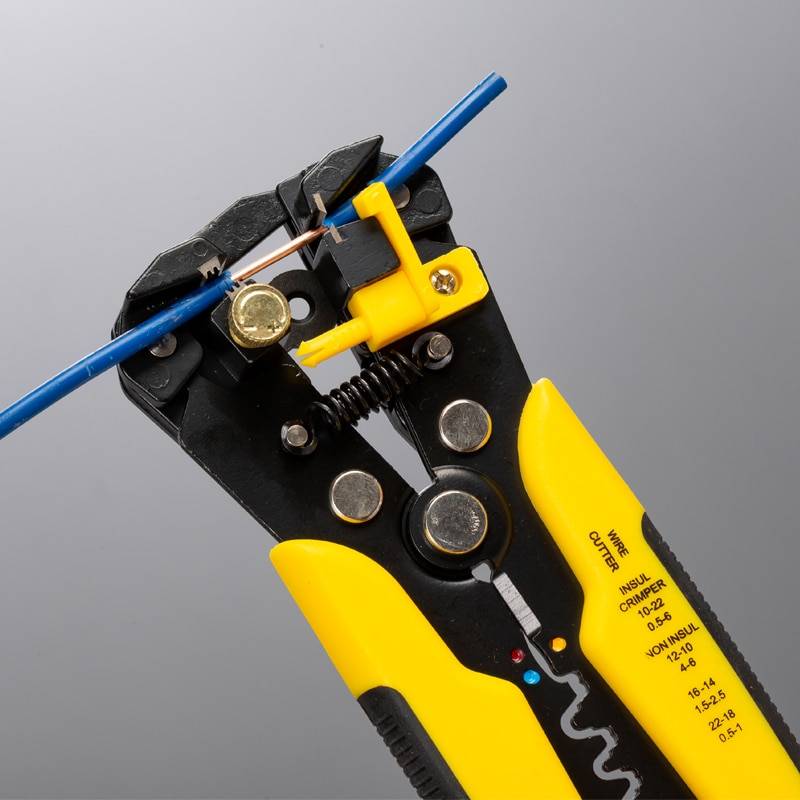

У профессионалов имеется довольно обширный набор вспомогательных приспособлений для снятия изоляции. Принцип их действия следующий:

1. На инструменте выбирается подходящий ручей для оголения нужного проводника.
2. Провод устанавливают в этот ручей.
3. Сжимают рукоятки.
4. Сначала происходит обжатие провода, а потом скребок снимает изоляционный слой.

На всю процедуру затрачивают не более одной секунды времени. Но такие приспособления имеют довольно высокую цену, поэтому их приобретают профессионалы, которым приходится в течение рабочей смены выполнять большой объем подобной работы.

Подробнее про инструмент для снятия изоляции (стрипперы) смотрите в этом видео:

Некоторые домашние мастера вопрос, как снять изоляцию с провода решают, изготовив самостоятельно простое приспособление. Для этого используют полоску металла (лучше всего кусок полотна от ножовки). На нем выполняют угловую прорезь под размер провода. Внутреннюю поверхность этой прорези затачивают, чтобы получить острые кромки.

О том как сделать приспособление для снятия изоляции с проводов смотрите в этом видео:

https://youtube.com/watch?v=RRXMhI_GWQs

При необходимости снять изоляцию с проводов каждый проводник зажимается в угловой прорези на нужную величину, а потом с усилием протягивается. В результате пластик легко снимается с металла.

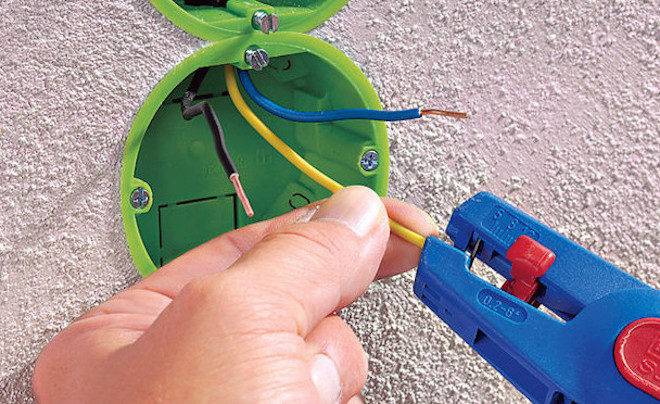

В продаже иногда можно встретить специальные клещи, в которых имеются подобные прорези. Их обычно несколько, чтобы зачищать провода разных диаметров от изоляции. Для выполнения операции проводник зажимается в ручье, а потом просто протягивается в нужном направлении.

Бывают специальные гребенки для одно- и двустороннего снятия изоляции. Стоят они недорого, занимают немного места, срезают изоляцию довольно легко.

Некоторые умельцы пользуются бокорезами. Они тоже обжимают проводник с двух сторон. Протянув провод, можно быстро удалить пластиковую изоляцию.

Внимание! При использовании бокорезов нельзя сильно сжимать ручки. Можно легко перерезать саму жилу

Нужно приноровиться к усилию обжатия.

Нужно приноровиться к усилию обжатия.

Альтернативные варианты: бокорезы и плоскогубцы

Используя некоторые инструменты не по прямому назначению, вполне возможно снять изоляционную обертку. Популярные альтернативы профессиональным инструментам: бокорезы и плоскогубцы.

Бокорезы. Приспособление рассчитано на разрезание проводов небольшого диаметра, а также на подрезку пластиковых и металлических элементов при выполнении монтажно-ремонтных работ.

При использовании бокорезов для очистки изоляции надо контролировать силу прижима, чтобы не повредить жилу.

Режущие кромки должны быть направлены в противоположную сторону движению инструмента. Оболочка аккуратно удаляется трубочкой, не травмируя проводник

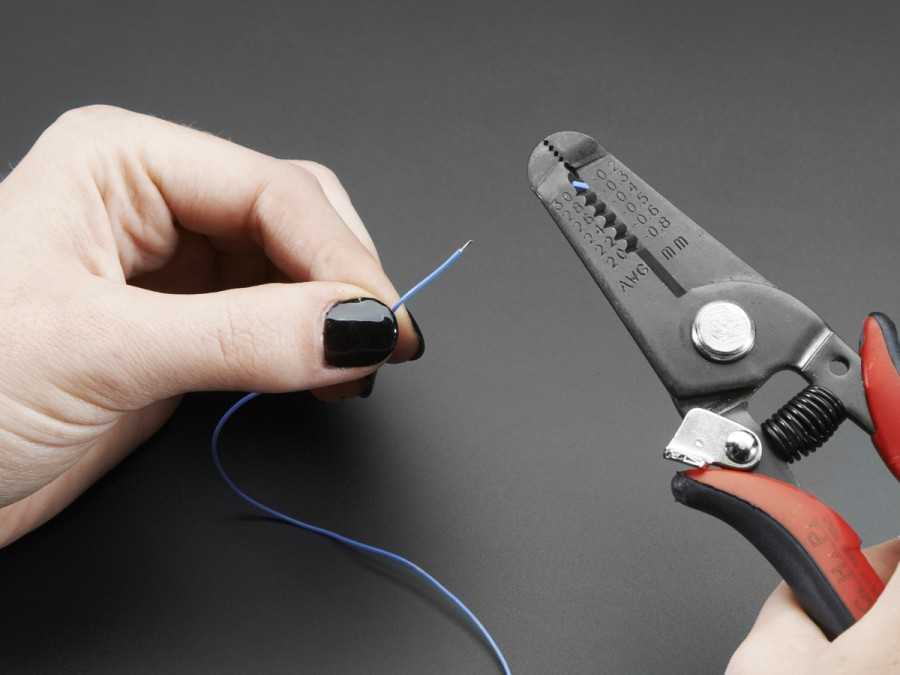

Для обработки проводов подойдут плоскогубцы с прецизионными отверстиями различного диаметра. Универсальный инструмент востребован при монтаже проводки.

Такие плоскогубцы позволяют:

• захватывать и изгибать проволоку;
• разрезать провод средней твердости;
• проводить опрессовку контактных гильз;
• удалять изоляцию.

Количество отверстий определяет функциональность инструмента, обычно плоскогубцы рассчитаны на обработку проводов 3-6 типоразмеров.

Допустимые параметры сечения провода указаны на рукоятке, стандартный диапазон значений – 0,5-3 кв. мм

Работать с плоскогубцами надо аккуратно. Если не рассчитать силу прижима, то можно легко повредить жилу.

Рекомендации по быстрому удалению изоляции

Бывают нестандартные ситуации, из которых затруднительно выйти даже специалисту. При этом приходится принимать креативные решения и использовать подручные инструменты. Рассмотрим пару примеров.

Пример №1 – повреждение проводов, ведущих к вилке

Применяется метод, если при визуальном осмотре обнаружено, что у зарядного устройства неисправны тонкие провода, ведущие к вилке. Главная сложность ситуации не только в малом сечении, но и в многожильности кабеля. Проблемным является и тот момент, что провода заключены в сплошную оплетку, поэтому изоляция служит не просто защитой, а двух или трехкамерным коллектором.

Чтобы в этом случае снять изоляцию быстро, специалисты используют тонкое лезвие, вынутое из кассеты от бритвы. Кабель фиксируют посредством струбцины от настольного светильника или тисков. Кабель разделяют на жилы, лезвием аккуратно делают надрез в нужном месте не слишком глубоко. Далее часть слоя поддевают ногтем и бережно удаляют.

Пример №2 – удаление защиты с кабеля на загруженном участке

Существует потребность удаления защиты кабеля на нагруженной зоне электросетей.

Защитный слой может быть в виде жесткой внешней изоляции, внутреннего заливного слоя, тканевой, пропитанной смолами изоляции, индивидуальной изоляции каждой жилы

Сначала, с применением инструмента избавляются от внешней оболочки путем надреза ее вдоль кабеля. Затем посредством плоскогубцев по одной вынимают жилы. Оставшийся изоляционный слой просто срезают.

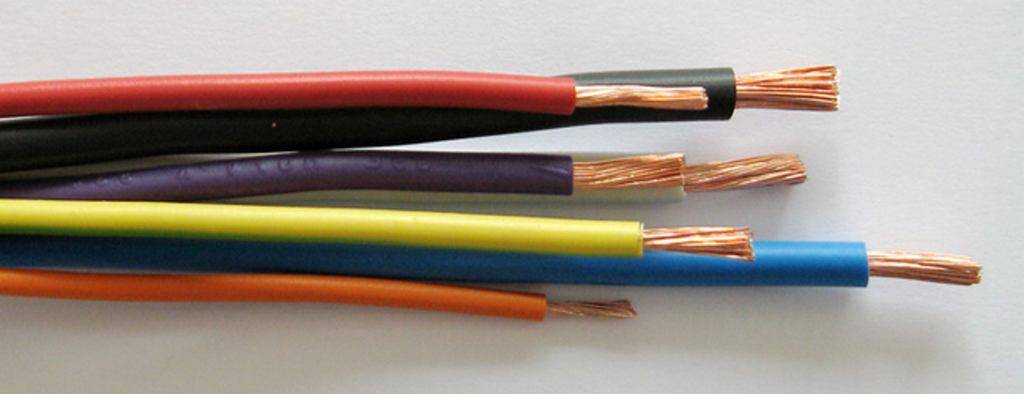

Разница между проводом и кабелем

Когда описывают электропроводку, часто используют определение «провод» или «кабель», как проводник тока. Непосвященному в тонкости электрики человеку, может показаться, что это одно изделие. На самом деле, они отличаются.

Провод в традиционном понимании — это шнур с небольшим сечением. Такой проводник бывает одно или многожильным. Изоляции у него может не быть вовсе, а если есть, то она легкая в виде трубки. Снять ее вовсе несложно.

Кабель состоит из некоторого числа носителей тока. Они соединены в одно целое, но не соприкасаются друг с другом и заключены в оболочку из специального материала.

У провода с одной жилой сечение задает одна жила, у многожильного — площадь сечения формирует сумма сечений всех жил. Чтобы повысить эксплуатационные свойства кабеля в середину внедряют капроновую нить.

С любым проводником обращаться следует аккуратно, особенно с алюминиевыми жилами. По сравнению с медными, они более хрупкие. Изгибающие нагрузки уменьшают и без того небольшой запас прочности жил из алюминия.

Некоторые характеристики для сравнения:

• плотность алюминия — 2,7, меди — 8,9 т/мᶾ;
• многопроволочное исполнение для алюминия исключено, для меди — возможно;
• удельное сопротивление алюминия 0,0294, меди — 0,0175 Ом х мм²/м.

Повреждения при зачистке алюминиевых жил дополнительно снижают их характеристики.

Более подробно о видах кабелей и проводов можно прочесть в этом материале.

Особенности работы со станками для бронированных кабелей

Бронированный кабель – универсальный проводник электрического тока. В отличие от простых изолированных проводов, металлическая оплётка проводника придаёт ему особую прочность и создаёт надёжную защиту от воздействия внешних негативных факторов.

Броня представляет собой двухслойную спиральную оболочку из стальной ленты. Структура поперечного сечения бронированного кабеля представлена на нижнем рисунке.

Поперечное сечение бронированного кабеля

Чтобы удалить металлическую ленту, требуются мощный силовой агрегат и прочные острые дисковые ножи. В промышленных станках установлены режущие блоки, которые могут чистить сразу несколько бронированных кабелей, причём разного диаметра. Это вызвано необходимостью перерабатывать большое количество проводной продукции в рабочую смену.

Обратите внимание! Проходя через режущий блок, нож очищает кабель от поверхностного полимерного или резинового шланга, электропроводящего экрана (брони) и ПВХ поясной изоляции. Удалять металлическую изоляцию могут только станки заводского изготовления. Они представляют собой габаритные агрегаты

После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока

Они представляют собой габаритные агрегаты. После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока

Удалять металлическую изоляцию могут только станки заводского изготовления. Они представляют собой габаритные агрегаты. После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока.

Стриппер для разделки бронированного кабеля

Устройство проводов и кабелей

Как правильно зачистить провод можно понять тогда, когда знаешь точно, как он устроен, из каких материалов сделан, для чего предназначен.

Сразу определимся, что проводом называют одну или несколько жил электропроводящего материала (медь, алюминий и т. д.), поверх которых выполнена оболочка из диэлектрика (фазная изоляция). Кабель представляет собой два или несколько проводов, покрытых общей изоляционной оболочкой (поясная изоляция), которая может быть выполнена в несколько слоев в зависимости от функционального предназначения. А вот под диэлектриком понимают вещество, которое не проводит электрический ток, еще его называют изолятором или изоляционным материалом.

Для изготовления фазной и поясной изоляции наиболее часто используют диэлектрические вещества в виде различных полимеров, таких как:

• поливинилхлорид (обозначают аббревиатурой в маркировке проводов – ПВ);
• полиэтилен высокого давления (ПП);
• (ПФ);
• некоторые другие.

Нанесение полимерной оболочки на металлические жилы производят на специализированном оборудовании методом экструзии. Также изоляцию проводов делают из кремнийорганической резины (КГ), каучука, пропитанной кабельной бумаги, в виде оплетки из волокнистых материалов и многих других диэлектрических веществ. Кроме этого наряду с изоляцией применяют защиту от механических повреждений для кабелей, которые прокладываются в земле, и открытым способом — в виде броневой оболочки (Б), сделанной из свинца, алюминия или намотанной на кабель тонкой стальной полосы, покрытой слоем битума.

Таким образом, в зависимости от устройства диэлектрической оболочки и материала, из которого она сделана, становится понятно, что для каждого вида кабеля будет требоваться разный по функциональным возможностям инструмент, способный качественно удалить изоляцию.

Пункты приема вторсырья

Приемщики лома покупают следующие отходы кабельно-проводниковой продукции:

a) заводской брак, складские неликвиды;

b) б/у кабельные линии, остатки производства;

c) старый неочищенный кабель;

d) демонтированные коммуникации;

e) отходы монтажных работ.

Приемка осуществляется по нескольким критериям, из которых складывается цена за кг лома. Учитывают длину кусков проводника, процентное соотношение лома к изоляции, посторонним примесям.

Сдавать вторсырье рекомендуется в пункты приема, имеющие документы и разрешения на ведение такого рода деятельности. Перед взвешиванием лом осматривают, и оценивает специалисты.

Кстати! Чтобы определить вес металла без обмотки специалист приемки срезает опытный образец проводника, зачищает и взвешивает.

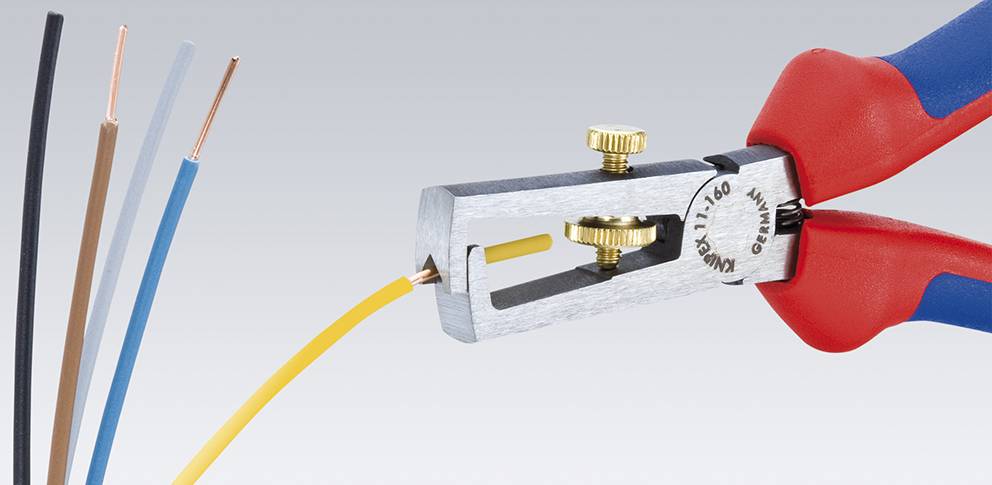

4.Клещи для снятия изоляции

Первая разновидность специализированного инструмента выполнена в виде клещей, на губках которых предусмотрено несколько круглых отверстий с острыми кромками, рисунок 4. Отверстия промаркированы по диаметру проводов в мм или единицах AWG. Для зачистки провода достаточно вложить провод в подходящее по калибру жилы отверстие, сжать рукоятки и потянуть инструмент от себя в осевом направлении.

Рисунок 4. Универсальный зачистной инструмент

Рисунок 4. Универсальный зачистной инструмент

Отметим, что такой инструмент часто используется монтажниками волоконно-оптических кабелей для удаления защитных трубок с волокон.

Когда нужна зачистка проводов?

Перед проведением зачистки концов проводов стоит ознакомиться, в каких случаях это необходимо. Не обойтись от удаления изоляции, когда требуется:

• соединить провода, при увеличении протяженности электролинии;
• развести элементы внутри здания;
• подключить приборы освещения;
• подключить оборудование, работающее от электросети;
• установить розетки, выключатели;
• смонтировать в распределительных щитах специальные аппараты для контроля и распределения электроэнергии.

Перед зачисткой проводов необходимо ознакомиться с их особенностями и устройством изоляции. Это позволит безошибочно определить, каким способом лучше воспользоваться.

При зачистке проводов необходимо, чтобы:

• оголенный участок полностью скрывался в соединении;
• изоляция была удалена с этой части жилы со всех сторон.

Если фрагменты изоляции остались на проводе, можно не получить надежное соединение элементов в узле. Например, при монтаже электропроводки в автомобиле, из-за вибрации возможно ослабление соединения. Конец провода станет свободным от клемм, возможно короткое замыкание и воспламенение транспортного средства.

Способы снятия обмотки

Не всегда просто очистить от изоляции провода малого диаметра. Главное условие – обеспечить правильное усилие нажима.

Домашние мастера часто используют такие методы удаления изоляции, как:

• использование ножа;
• применение бокорезов;
• воздействие повышенной температуры;
• использование стриппера.

Все перечисленные варианты желательно использовать в конкретных ситуациях.

Снятие изоляции ножом

Для зачистки кабелей дома используется нож.

Для предохранения вторичной изоляции от порчи лезвие инструмента и ось провода необходимо располагать в общей плоскости. Затем:

1. разрезается покрытие вдоль кабеля;
2. отделяется изоляция;
3. отводится от жилы обмотка;
4. делается срез у основания покрытие.

Термохимический способ зачистки

провод укладывается на плоскую поверхность;
под ним размещается изоляция из хлорвинила;
разогретым паяльником осторожно водят по покрытию;
при нагреве, под воздействием выделяемого хлора, изоляция начинает исчезать. По другому варианту снять эмалированную оболочку с провода можно с помощью таблетки аспирина

Для этого она разогревается паяльником и распределяется на всю длину. При этом удаляется обмотка и залуживается провод.

По другому варианту снять эмалированную оболочку с провода можно с помощью таблетки аспирина. Для этого она разогревается паяльником и распределяется на всю длину. При этом удаляется обмотка и залуживается провод.

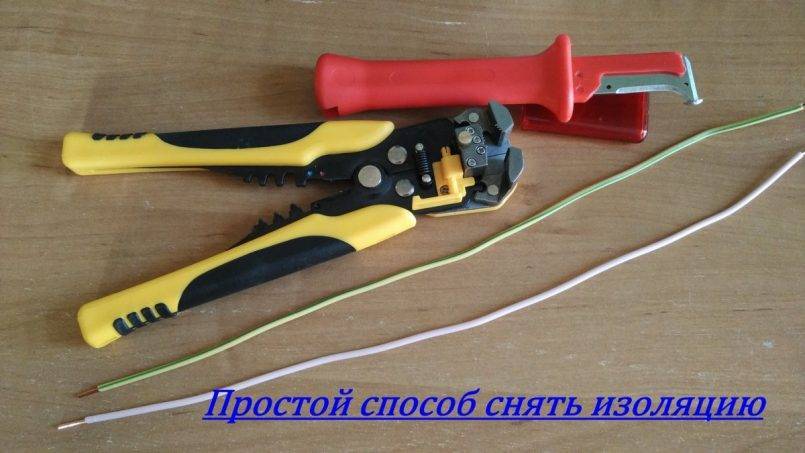

Зачистка проводов стриппером

Для частичной механизации процесса можно применять специальные клещи, которые работают с конкретными сечениями проводов.

Стрипперы бывают:

• миниатюрными ручными в виде прищепки;
• большого размера реечными;
• рычажными, по внешнему виду они напоминают ножницы.

Меры безопасности

Зачищенный от изоляции проводник потенциально является источником опасности. После обработки провода, особенно в местах продавливания и задиров, следует замерить сопротивление изоляции. Это делается при вводе электроустановки в эксплуатацию, затем периодичность измерения изоляции электропроводки выполняется по утвержденному графику.

Если имеются повреждения, снижающие защитный способности оболочки — необходимо обрезать испорченный участок, или надеть на него диэлектрический кембрик.

Вот и всё, что мы хотели сказать об этом. Для полного понимания вопроса рекомендуем посмотреть видео.

Выводы и полезное видео по теме

Обзор инструментов для снятия изоляции — от самых дешевых до дорогих:

Какой бы способ вы не использовали для зачистки изоляции, нужно помнить, что работа эта опасна. Избежать проблем поможет внимательное и грамотное отношение к используемому инструменту

Каждое изделие нужно применять в соответствии с его назначением, соблюдая максимальную осторожность

А каким способом для снятия изоляции с проводов пользуетесь вы? Пожалуйста, поделитесь собственным опытом с людьми, которые впервые столкнулись с такой задачей. Оставляйте свои комментарии, делитесь опытом, задавайте вопросы в блоке под статьей.
