Как заменить мембрану газовой колонки: причины + инструктаж по проведению ремонта

Правильный выбор газовых колонок

Если вы решили приобрести себе устройство газовой колонки, то обратите внимание, прежде всего, на мощность выбранной вами модели. Она должна быть достаточно для того, чтобы обеспечить всех членов вашей семьи горячей водой

Мощность практически всех современных моделей вписывается в диапазон от 3 до 60 киловатт.

Важно! Чем мощнее газовая колонка, тем больший объем воды она сумеет подогреть в течение определенного промежутка времени. Среднестатистическая «ячейка общества», состоящая из четырех человек, нуждается в устройстве, мощность которого составляет в среднем 16-24 киловатт

Ее более чем достаточно для того, чтобы была вымыта посуда и каждый сумел принять душ. Даже если прибор будет иметь малую мощность в 16 киловатт, то он сумеет дать 10 литров горячей воды, чего хватит для того, чтобы можно было одновременно мыться и мыть посуду. Конечно, если можете, то купите колонку с мощностью в 24 киловатта, так как она сможет обеспечить 24 литра прогретой воды

Среднестатистическая «ячейка общества», состоящая из четырех человек, нуждается в устройстве, мощность которого составляет в среднем 16-24 киловатт. Ее более чем достаточно для того, чтобы была вымыта посуда и каждый сумел принять душ. Даже если прибор будет иметь малую мощность в 16 киловатт, то он сумеет дать 10 литров горячей воды, чего хватит для того, чтобы можно было одновременно мыться и мыть посуду. Конечно, если можете, то купите колонку с мощностью в 24 киловатта, так как она сможет обеспечить 24 литра прогретой воды.

Помимо того, желательно учесть и температуру воды, которую можете обеспечить конкретная модель. Для ее обозначения используют латинские буквы DT. К примеру, если в теплообменник вода уже будет поступать с температурой в 12 градусов, то в нем она нагреется до 24 . следовательно, ею можно будет пользоваться даже без предварительного разбавления.

Сегодня существуют такие модели, которые способны нагревать воду даже до 50 градусов. Их мощность, равно как и стоимость, на порядок выше обычных моделей. По этой причине если к системе одновременно подключено сразу несколько элементов сантехники, то колонку лучше приобретать более мощную, чтобы она смогла обеспечить их всех горячей водой одновременно.

Также, покупая газовую колонку, посмотрите, оборудована ли она датчиками безопасности. Они бывают следующих типов:

  • перегревания;
  • затухания горелки;
  • горения;
  • пониженного давления;
  • температуры;
  • внезапного прекращения водоснабжения.

И помните: газовые колонки разрешается устанавливать исключительно на кухне! Установка газовой колонки в ванной запрещается! Разве что она (ванная) соответствует всем существующим требованиям.

В качестве заключения

Итак, мы разобрали, что представляет собой газовая колонка, в чем ее особенности, какие неисправности могут возникнуть при эксплуатации и как их потом чинить. Отметим лишь, что подобные устройства – крайне экономичны, особенно в свете все возрастающих коммунальных тарифов. И последнее: не забывайте о том, что ежегодно должна проводиться профилактика работоспособности колонки.

Назначение и строение водяного узла

Мембрана — важная деталь в регуляции подачи газа. Чтобы разобраться с ее назначением и принципом работы, следует детально изучить устройство водяного блока колонки, элементом конструкции которого она является. Эти знания помогут при замене мембраны, ведь чтобы до нее добраться, предстоит демонтировать весь узел и разобрать его.

Рекомендуем также познакомиться с общим устройством газовой колонки, чтобы проще было отыскать в ее конструкции водяной блок. Но обо все по порядку.

Устройство водяного редуктора

Одним из узлов практически любого газового теплообменника является водяной редуктор (водяной узел – ВУ, водяной регулятор). Он предназначен для регуляции равномерной подачи воды и газа. Практично разработанная форма регулятора (в просторечии – «лягушки») способствует компактному размещению блока в корпусе колонки. Технически простое устройство работает автоматически.

Функции редуктора следующие:

  • запуск и прекращение работы газовой колонки при открывании/ закрывании крана;
  • регуляция подачи воды и газа;
  • защита колонки от перегрева при недостаточном напоре воды.

Конструкция редуктора хорошо продумана и визуально не сложна.  Корпус, выполнен из латуни, полиамида (содержащего стекловолокно), силумина или из пластика.

Детали водного узла:  крышка (1) и основание (2), соединяемые винтами; тарелка (4); шток, открывающий/закрывающий газовый клапан (5); мембрана (6); штуцер Вентури (7); гайка сальника (8); отводы для воды (9); регулировочный винт (10); крепёжные винты (3); сетчатый фильтр (11); шарик-замедлитель (12)

Принцип работы и значение регулятора

Разделённая надвое мембраной пустотелая полость редуктора заполнена водой. В полость из водопровода поступает вода. Из нижней части, проходя через штуцер Вентури, она поступает в верхний отсек через перепускное отверстие. Однако вода, поступающая из водопровода в нижнюю часть, всегда давит на мембрану с силой напора воды в трубопроводе, а в верхней части сила давления изменяется, в зависимости от того, идёт ли поток воды через теплообменник.

Дело в том, что в трубопроводах, имеющих суженные участки, давление текущей жидкости в узком месте понижается. При открытии крана и прохождении воды через штуцер Вентури, давление перед местным сужением (соплом) штуцера повышается.

За счёт возрастания скорости потока в узком месте, давление понижается как в штуцере, так и в верхней полости лягушки. Это подобно сплющиванию конца поливочного шланга. При разнице в диаметрах сопла штуцера (0.3 см) и основной камеры (2 см) перепад давления достигает 1 атмосферы. Этого достаточно, чтобы мембрана выгнулась вверх и надавила на пластиковую тарелочку, жёстко закреплённую на оси штока. Шток с силой давит на клапан газа, отчего клапан открывается и газ поступает к газовой горелке.

При подъёме мембраны вода из верхнего отсека начинает выходить через перепропускной канал, где расположен шарик-замедлитель из стали. Шарик, перемещаясь вправо, частично перекрывает канал, поэтому включение и подача на горелку газа происходит плавно. Плавность регулируется с помощью регулировочного винта.

Сопло Вентури находится в выводном патрубке (с правой стороны лягушки). Это – местное сужение, обеспечивающее перепад давления при открытии крана. Засорившийся штуцер необходимо очистить

Когда кран горячей воды (ГВ) закрывают, поток воды прекращается и давление в сопле Вентури сравнивается с давлением в полости под мембраной. За счёт действия пружин шток вместе с тарелкой смещаются вниз, а мембрана возвращается в среднее положение.

Газовый клапан автоматически закрывается. Выключение газового клапана осуществляется быстро, так как обратным током воды в водопропускном канале шарик смещается к верхней полости (влево) и перестаёт препятствовать перетоку жидкости. Рекомендуем посмотреть информацию о том, что делать, если не срабатывает газовый клапан.

Если расход горячей воды менее 2-3 л/мин, нужного перепада давления не возникает, и пружины не дают штоку открыть клапан газа вообще или достаточно для полноценного нагрева воды. Также не возникает необходимой разницы давления при нарушении целостности мембраны.

Водяной регулятор, основанный на принципе действия сопла Вентури, является устройством безопасности, так как позволяет включить водонагреватель только в том случае, когда через теплообменник течёт достаточной силы водяной поток. Таким образом, редуктор автоматически защищает газовую колонку от перегрева.

Переточное отверстие соединяет сопло Вентури и верхнюю полость лягушки. Это отверстие при установке диафрагмы необходимо оставить открытым, чтобы редуктор правильно работал

Нарушения в работе колонки и их устранение

Если вдруг потек водонагреватель, иногда причина состоит в износе прокладок. При снятии кожуха становится понятно, оправдалось ли это предположение. Отыскав свищ в теплообменнике, многие потребители интересуются: как заменить проблемную деталь. Но трудность в том, что цена запчасти достигает 30% от платы за совершенно новый нагреватель.

Куда практичнее запаять механический дефект, используя паяльник. Припой плавится примерно при 200 градусах. Точное значение определяется маркой конкретной детали. Даже если будет долго кипеть вода, она не нарушит целостность «заплатки». Подобное решение одинаково актуально для российских и иностранных колонок. Ведь риск поломки присутствует везде, различается только срок службы, но дефекты все равно появятся в любой модели.

Как выбрать новую деталь

Для каждой колонки («Термет», «Аристон», «Беретта») мембрана подбирается индивидуально. Для заграничных моделей найти замену сложнее всего, поскольку приобрести товар можно только у официального поставщика. В таком случае у вас есть выбор: потратиться на новый элемент или купить новую колонку.

С отечественной техникой все проще. Замену можно найти в магазинах или заказать через интернет.

Если вы думаете, что принцип устройства всех мембран одинаков — это не так. Например, в водонагревателях «Аристон» устанавливаются специальные элементы — «восьмерки». Они изготавливаются из плотной резины, имеют особую форму. Стоимость их составляет от 300 до 500 рублей.

По принципу «восьмерки» работает мембрана в приборах «Электролюкс». Но ее цена гораздо ниже — от 200 рублей.

Самая простая для эксплуатации и замены мембрана «Нева» и «Астра».

Есть и универсальные варианты, однако они годятся лишь для временной установки. Точно настроить технику без заводских деталей невозможно.

Исключение других неисправностей колонки

Чаще всего можно столкнуться с ситуацией, когда колонка изначально не разжигает пламя. Для начала следует определить, что конкретно привело к этому. Ведь проблема может оказаться вовсе не в теплообменнике, а, к примеру, в севших батарейках. Поэтому без диагностики не обойтись. Более того часть поломок можно устранить собственноручно, а в некоторых случаях предстоит вызвать специалиста из газовой службы.

Внешний осмотр водонагревателя

Грамотная диагностика позволит оперативно выполнить ремонт своими силами.

Не рекомендуется выполнять самостоятельный ремонт, если газовая колонка находится на гарантии. Сервисная служба может снять устройство с гарантийного обслуживания

Существует ряд элементарных действий, которые следует выполнить прежде, чем отправиться исследовать водонагревательное устройство изнутри:

  1. Замена батарейки и чистка контактов питания.
  2. Проверка тяги дымохода и наличия напора в системе холодного водоснабжения.
  3. Проверка предохранителя (для колонок с турбонаддувом). Можно перевернуть вилку в выключателе, чтобы поменять расположение фазы — актуально для импортных моделей, так как они достаточно чувствительны к этому.
  4. Чистка сетчатого фильтра. Это грязевик, который можно обнаружить на трубе, подающей холодную воду. Зачастую сеточка является конструктивной составляющей водяного узла.
  5. Понаблюдать за запальными электродами. Для этого достаточно открыть кран горячей воды, после чего должны образовываться искры. Если камера закрыта, то можно прислушаться к корпусу. Должны прослушиваться характерные звуки по типу щелканья зарядов.

Вышеперечисленные действия не всегда могут помочь. Тогда предстоит заглянуть внутрь колонки, для чего предстоит снять корпус.

Каждый ремонт газовой колонки должен начинаться с проверки батареек и чистки контактов, если они окислились. Также нужно осмотреть и почистить запальник. Существуют модели колонок, которые обладают небольшим окошком для доступа к электродам, которые можно почистить кистью

Поиск неисправности внутри колонки

Если внешний осмотр и замена батареек не помогли, то можно приступать к поиску неисправностей непосредственно внутри устройства.

Для этого необходимо снять кожух водонагревателя и по очереди проверить основные узлы. Лучше выполнять все действия с помощником. Его следует попросить открыть горячую воду, а самому необходимо следить за перемещениями штока. В обязанности данного элемента входит воздействие на нажимную пластину, чтобы ее отодвинуть от кнопки микровыключателя.

В случае, когда толкатель не выполняет никаких движений, то с вероятность в 100% проблема кроется в водяном блоке. При возникновении данной проблемы необходимо разобрать блок, чтобы почистить и поменять в нем мембрану.

Также шток может надавливать на пластину, но кнопка при этом останется нажатой. В данном случае необходимо проверить водяной регулятор на наличие накипи. Ее следует найти и почистить.

Если же все вышеуказанные элементы работают в нормальном режиме, кнопка отжимается, но искры не образовываются, то в данной ситуации виновником может выступать сам микровыключатель. Чтобы в этом убедиться, необходимо отключить его разъемы и зажать две клеммы отверткой. Если в данном случае сразу начнут образовываться искры, то переключатель вышел из строя и его следует заменить.

Проверять путем замыкания необходимо разъем, который подсоединяется к импульсному блоку. Штекер микропереключателя при этом не следует трогать

Также может выйти из строя электромагнитный клапан, из-за чего не будет подаваться газ. Для этого следует проверить каждый из датчиков в цепи путем поочередного замыкания. Также можно использовать мультиметр для прозвонки.

Правила демонтажа и разборки редуктора

Независимо от того, какой модификации газовая колонка, перед началом ремонта или профилактического обслуживания отключите подачу на агрегат газа и холодной воды.

Для слива воды из системы открываем кран горячей воды, располагающийся ниже всех водоразборных устройств, запитанных от колонки. Под демонтируемый водяной узел помещаем широкую ёмкость (таз или ведро), куда будут сливаться остатки воды из редуктора.

Извлечение редуктора из колонки

Часто лягушку можно снять отдельно. Но в некоторых колонках сделать это невозможно, поэтому придётся демонтировать оба блока вместе. Есть модели проточных водонагревателей, в которых для того, чтобы получить доступ ко внутренностям лягушки, совсем не обязательно демонтировать её, – достаточно снять крышку.

Демонтаж лягушки водонагревателя «Нева 3208»

В колонке «Нева 3208» демонтировать редуктор легко, как и в других аналогичных аппаратах. Для этого нужно открутить накидные гайки на вводном и выводном патрубках корпуса, а также открутить три винта, которыми лягушка крепится к газовому узлу. При откручивании гаек и винтов, фиксирующих водяной регулятор, придерживаем демонтируемый блок рукой, чтобы случайно не деформировать детали газового узла.

При демонтаже водяного регулятора гаечным ключом в указанном порядке откручивают 2 накидные гайки патрубков, затем отвинчивают 3 винта отверткой

Порядок извлечения редуктора «Нева-транзит»

Для ремонта водяного редуктора его нужно извлечь из корпуса колонки. Как это сделать разберём на примере демонтажа колонки «Нева-Транзит», так как крепление газоводяных узлов во многих современных моделях очень похоже. Сначала снимаем регулирующие рукоятки на передней панели. Они просто одеты на штоки.

После этого, выкрутив саморезы, снимаем переднюю панель

Обратите внимание, что цифровое табло на передней панели присоединено с помощью разъёмных клемм к электронным устройствам колонки. Поэтому, выдвинув панель на себя, разъединяем клеммы и только после этого убираем панель окончательно

У вас газовая колонка Нева? Рекомендуем подробнее прочесть о типовых неисправностях и способах их устранения.

Разборка водяного регулятора

Освободив лягушку, и слив из нее последнюю воду, отвинчиваем крышку. Часто винты бывают закисшими. Для облегчения работы и чтобы не сорвать шлицы, применяем спецсредство WD-40. Вывернув винты, снимаем крышку, удаляем мембрану и осматриваем состояние внутри.

Пришедшие в негодность детали заменяем, очищаем и промываем внутренности (поверхности, каналы, при необходимости – очищаем корпус снаружи), устанавливаем детали на место и собираем лягушку в обратном порядке.

Обратная сборка лягушки

Особо важно правильно установить диафрагму. Перепускное отверстие должно точно совпадать с одноименными отверстиями крышки и основания

Если канал, соединяющий полости основания и крышки, будет перекрыт, колонка работать не будет.

Установив крышку на основание, закручиваем винты. Собранный редуктор устанавливаем на место (также в обратном порядке), не забывая про уплотнительные прокладки на патрубках и на соединении водогазового узла с платформой ножки газовой горелки.

Наживлять и окончательно закручивать винты следует без допускания перекоса. Для этого их устанавливают и наживляют попарно-перекрестно и аналогично завинчивают до упора

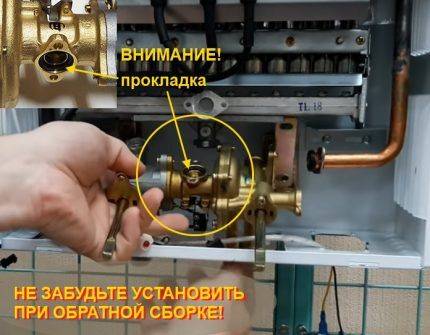

В данном месте (между горелкой и газовым узлом) установлена прокладка. Будьте внимательны – безопасность газовой колонки обеспечивается герметичностью этого узла

Тестирование отремонтированного узла

После установки отремонтированной лягушки, проверяем работу водяной части без подключения газа, открыв кран горячей воды.

Наблюдаем:

  • не появились ли на соединениях капли;
  • одинаков ли расход при включении горячей и холодной воды по отдельности;
  • щелкает ли запальное устройство горелки;
  • нормально ли движется шток при открытии и закрытии крана.

Если не все идет как надо, стоит перепроверить свою работу. Впрочем, иногда причина может крыться не только в водяном узле.

Только после того, как смонтированная лягушка выдержала тестирование, можно подавать газ на колонку. Но не стоит забывать о правилах безопасности при использовании колонки. А при появлении запаха газа следует немедленно перекрыть его подачу, устроить проветривание и вызвать газовиков.

Основные причины течи газовой колонки

Газовая колонка – непростое оборудование, которое при надлежащем уходе порадует длительной бесперебойной работой. Но, как и все подобные устройства, имеет свой срок службы

Так, если не обращать внимание на первые неисправности и проблемы в функционировании, можно снизить эксплуатационный срок техники

Течь и капание из колонки – не новость. С этой проблемой сталкиваются многие потребители. Но лишь своевременное ее устранение помогает сохранить устройство в хорошем состоянии. Руководствуясь нашей статьей, вы сможете устранить капание или течь из газовой колонки, если это не связано с необходимостью полной замены оборудования.

Если течь будет продолжаться длительное время, а всевозможные методы по ее устранению не помогут, то, скорее всего, это будет свидетельством прогоревшего теплообменника. Тогда придется менять детали, либо покупать новую колонку

Чтобы знать, какой способ по устранению проблемы применить, (а их будет несколько), нужно определиться с причиной неисправности.

Подобные неполадки возможны в аппаратах любых марок. Одни модели имеют слишком уязвимый радиатор, другие – контактные участки, третьи – мембрану и т.д.

И, если вы обнаружили протечку в своей газовой колонке, то, возможно, причиной является одна из следующих:

  1. Износ соединительных элементов водопротока. Скорее всего, необходимо поменять резиновые уплотнители и прокладки, которые расположены между шлангом и трубой.
  2. Теплообменник прохудился и теперь пропускает воду. Постоянное воздействие огня на поверхность металла змеевика вызывает микротрещины. Как следствие – прогорание труб. И тогда первым признаком поломки радиатора становится скопление конденсата. Вода появляется на корпусе и на узлах колонки, что находятся внутри устройства.
  3. Износ уплотнительного кольца штока или мембраны. Нередко именно из газоводяного узла начинает сочиться вода. Причиной часто является порча уплотнительного кольца или мембраны. Деталь (та и другая) легко меняется на новую.
  4. Давнее отсутствие профилактических проверок. Как правило, неожиданное появление течи является следствием отсутствия профилактического обслуживания.

Когда водонагреватель начинает подтекать, в первую очередь нужно проверять места подвода труб. Для определения первопричины нужно снять кожух с колонки и осмотреть ее визуально — на место поломки указывает локализация протечки. Только после определения конкретного места и интенсивности течи можно приступать к попыткам устранения дефекта.

Кожух легко демонтируется, поскольку крепится всего лишь на болты, а иногда на защелки. Если вы заметите, что вода течет только при включенном котле, то потребуется на момент проверки запустить нагреватель, затем снова отключить. Перед выполнением ремонтных работ обязательно нужно отключить не только подачу воды, но и газа.

Трубы, которые подсоединены к теплообменнику, всегда поддаются влиянию перепадов температур. Это зачастую вызывает образование коррозии и деформаций

Если жидкость появляется в нижней части котла, это может быть связано с редуктором. Наличие конденсата, или капание, обнаруженное в верхних частях колонки, свидетельствуют о поломке теплообменника

Теплообменник забился накипью

С нашим качеством воды теплообменники в газовых колонках забиваются накипью довольно быстро и очень даже сильно, что снижает их теплопроводимость и увеличивает потребление газа.

Самый долгий, по времени, процесс – очистка главной трубки (радиатора) от отложений возникающих при нагреве водопроводной воды. Если вы крутите ручку газа до конца, а выходящая вода еле теплая, то это говорит о засорении теплообменника обычной накипью, которая плохо передает тепло.

Это происходит довольно часто в случае, если газовая колонка без автоподжига (с запальником). Также накипь образуется если вы выставили слишком большую температуру нагрева воды. Агрегат перегревается, трубка (радиатор) раскаляется до 80-850, что и способствует быстрому (немногим более часа) возникновению накипи. Не лучше ли просто вовремя выключить колонку? Тогда и проблем не будет, ведь для всех процессов мытья и стирки достаточно 40-600.

Перед началом работ с теплообменником проверьте входной кран или клапан. Может вся причина в их засорении. Но если они исправны, необходимо избавиться от отложений в трубке.

Есть два способа решения вопроса с накипью. Мы рассмотрим оба варианта.

Автоматический

Система очистки Cillit KalkEx довольно хорошо справляется со своей рабой. С ее помощью можно быстро очистить любые котлы от накипи. К сожалению, она не очень доступна для обычных пользователей газовыми колонками.

Это дорогой метод с помощью специального устройства (Cillit KalkEx) и набора специальных препаратов для промыва. Вашу колонку даже не надо снимать со стенки. Просто необходимо отсоединить водные шланги для воды (вход/выход).

Устройство для очистки подключают к колонке, и он методом замкнутого цикла (по кругу) прогоняет подогретые реагенты. Накипь под их действием разлагается, вымывается и сливается.

Ручной

Дешевый, но долгий и трудоемкий процесс. Для его осуществления необходимо разобрать водонагреватель почти полностью и после этого промыть его вручную.

В этом нам помогут следующие материалы и инструменты:

  • ключи рожковые (набор);
  • отвертки (крестообразная и обычная);
  • прокладки паронитовые (комплект);
  • шланг резиновый;
  • уксусная эссенция или средство антинакипин.

Разборка газового аппарата

Для снятия теплообменника следует действовать в таком порядке:

  • вначале перекрываем доступ холодной воды;
  • затем убираем внешние элементы, препятствующие разборке (ручки переключателей, регуляторов);
  • снимаем кожух, а для этого откручиваем винты, расположенные на задней стенке агрегата, приподнимаем и удаляем крышку;
  • открываем «горячий» кран;
  • откручиваем от теплообменника трубку подачи и отодвигаем;

Промывка системы

После полного схода воды надеваем шланг на трубку теплообменника и поднимаем его выше уровня колонки. В шланг, потихоньку, вливаем приготовленный нами раствор и оставляем колонку на 4-6 часов.

Далее нужно немного приоткрыть кран подачи воды и наблюдать за водой, которая будет выходить из колонки, если вы увидели много накипи, то значит наша работа прошла не зря – мы от нее избавились. Если же накипи в выходящей воде нет, то повторяем весь процесс заново.

Как устроен и работает водонагреватель?

Чтобы научиться ремонтировать газовую колонку, необходимо изначально разобраться в том, как она устроена и как работает.

Агрегаты могут быть следующих типов:

  1. С открытой камерой сгорания или атмосферные.
  2. С закрытой камерой сгорания или турбированные. Их еще называют надувными.

В атмосферную колонку необходимый горения газа воздух поступает из окружающей среды естественным путем. Он попадает в устройство через проем, который располагается в нижней части колонки. Для отвода продуктов сгорания монтируют дымоход с естественной тягой.

Турбированные или надувные колонки от атмосферных отличаются одной особенностью: их камера сгорания является закрытой, а встроенный вентилятор обеспечивает принудительную тягу. Приток воздуха и его отвод осуществляется принудительно через коаксиальный дымоход (двустенный).

С устройством газового водонагревателя можно ознакомиться в общих чертах, рассмотрев следующую иллюстрацию.

На фото изображено устройство типичной газовой колонки. Конструктивной особенностью этого водонагревателя является пъезорозжиг горелки. Также для розжига различных моделей могут использоваться батарейки (или от сеть 220 В), гидротурбина

Ниже будет представлен принцип работы современной газовой горелки с автоматической системой розжига:

  1. Колонка начинает работать при открытии крана смесителя. Водный поток проходит через узел водоснабжения и теплообменник газового устройства.
  2. Внутри корпуса колонки находится мембрана водяного регулятора, которая толкает шток под воздействием давления, возникающего от воды. Это позволяет штоку сдавливать пружину механического газового клапана в блоке, чтобы у топлива появилась возможность добраться до самой горелки.
  3. На данном этапе замыкается цепь электромагнитного клапана, что возникает в момент отпускания штоком кнопки микровыключателя. Клапан провоцирует запуск газа в специальную трубку, которая является подающейся. Газ поступает к уже открытому пружинному клапану.
  4. Срабатывает импульсное устройство. Оно подает разряд на электроды, которые находятся рядом с горелкой. Образовываются искры, вследствие чего начинается розжиг. Это позволяет нагревать воду, проходящую по теплообменнику.

Электромагнитная цепь состоит из 3-х датчиков, которые последовательно включаются. К ним относится датчик тяги, перегрева и пламени. Когда последний элемент цепи фиксирует огонь — в этот момент образование искр заканчивается.

Подробнее принцип работы колонки мы рассмотрели в этом материале.

Старые газовые колонки обладали одним контактом и постоянно работающим запальником. Сейчас делают устройства с двумя электродами, которые поджигают горелку

Почему колонка тухнет

Рассудим логически: если газогорелочное устройство разжигается, то водяной блок и система искрообразования работает исправно. Проблема кроется в электромагнитном клапане, точнее, его отключении и прерывании топливоподачи. Поиск неисправности сводится к 3 датчикам:

  • тяги;
  • ионизации;
  • перегрева теплообменника.

Неисправность датчика тяги уже упоминалась выше – негодный элемент не позволял колонке запуститься. Дело в том, что нагреватели различных брендов могут работать по-разному, в одних датчик тяги не дает зажечь горелку, в других срабатывает позже, после вспышки газа. Результат – колонка разжигается и сразу гаснет.

Способ проверки неизменный – замыкаем клеммы датчика тяги проводом и включаем водонагреватель. Если горелка не тухнет, ставим новую деталь. Постоянно использовать проволочную перемычку вместо нерабочего термостата тяги категорически не рекомендуется!


Датчик контроля пламени создает малую ЭДС в электрической цепи, которая направляется к блоку зажигания. Внешне термопара очень похожа на запальный электрод

Ионизационный датчик пламени (термопара) вырабатывает постоянный ток при нагреве конца иглы пламенем горелки. Сигнал поступает на управляющий модуль и катушку электромагнитного клапана безопасности, поддерживая его в открытом состоянии. В эту же цепь последовательно включены датчики тяги и чрезмерного нагрева.

Как проверить и починить ионизационный датчик:

  1. К игле, размещенной в зоне горения, подходит изолированный кабель от импульсного модуля зажигания. Извлеките конец провода из гнезда и укоротите на 0.5—1 см, дабы обеспечить надежный контакт.
  2. Настройте зазор 6.5 мм (или другой по требованию производителя) между концом иглы и поверхностью горелки для оптимального прогрева сразу после розжига.
  3. Если предыдущие действия не помогли, попробуйте замкнуть медной проволокой клеммы датчика перегрева, прикрепленного к теплообменнику.
  4. Колонка продолжает затухать через секунду после воспламенения? Демонтируйте термопару, подключите к ее контактам вольтметр и нагревайте иглу конфоркой газовой плиты. Исправный датчик выдаст напряжение 0.02 вольта и более. Если показатель меньше, отправляйтесь покупать новую термопару.

В редких случаях выходит из строя сам электромагнит либо катушка модуля зажигания. Первый можно проверить с помощью омметра – подключайте прибор к двум клеммам из трех поочередно. Нормальные показания на первой паре – 400…600 Ом, на второй – 7…8 Ом, на третьей – около 400 Ом (приведены данные для колонок «Нева», на других аппаратах могут отличаться). Для диагностики импульсного блока придется звать специалиста.

Когда водонагреватель отключается спустя 5—15 минут после запуска, возможны такие варианты неполадок:

  • теплообменные соты наполовину забиты накипью, проток воды слабый, аппарат быстро перегревается, отчего срабатывает датчик;
  • слишком маленький напор в водопроводе, результат аналогичный;
  • неисправности других узлов и деталей, ведущие к критическому разогреву теплообменника.

Замена мембранной ткани в колонке работающей на газу нева

Замена мембранной ткани водяного узла газовой колонки Нева 4510, Нева 4511, Нева 4513, Нева 4011

И так! Начнем с очень простого. (Тема важна для всех колонок работающих на газу).

Самое слабенькое место в любой колонке работающей на газу — мембранная ткань. Почему? Так как в 99%-х случаев происходит следующее.

Вы открыли кран, а колонка не запускается. Первая и самая возможная причина — лопнула мембранная ткань . Вы открыли кран, а колонка не даёт пламя на всю мощность. Пламя «небольшое» и вода плохо грееется. Это благодаря тому, что газа на горелку поступает недостаточно. Мембранная ткань не давит на шток сильно, нужным для его полного открытия. Первая и самая возможная причина — т рещина в мембранной ткани . Вы открыли кран, а колонка не прекращает работу нестабильно. Она часто отключается или включается лишь с 3-го или пятого раза. Первая и самая возможная причина — растянутая от времени мембранная ткань .

Значит, перед тем как приподнимать панику, начинать нужно всегда с замены мембранной ткани. Вообще, советуем просто-напросто раз в 2 года менять мембранную ткань, не дожидаясь описанных выше неприятностей. В чем дело?

Мембранная ткань — одним из важных элементов при нормальном запуске колонки. Почему? При открывании крана, проток воды выполняет за мембранной тканью разряженность, мембранная ткань прогибается. Та со своей стороны сдвигает шток, который открывает газоподачу на горелку, при чем не прекращает работу это все чисто механически, а это означает склонно изнашиванию.

Цена вопроса. Стоимость мембранной ткани для любой газовой колонки от 200 руб. до 500 руб. Приобретаем мембранную ткань. Когда новенькая мембранная ткань у нас в руках, для ее замены нам потребуются: пара отверток, рожковые ключи разводные на 8 мм и на 24 мм, стакан (исключительно для специалистов по сантехнике) и 30 минут времени.

Для того чтобы глаза не бегали, в первую очередь взгляните сразу на фото колонки НЕВА 4511 с установленным в середине водогазовым узлом. Красными точками помечены винты и гайки, которые нужно открутить для разделения водяной части и дальнейшей работы с ней. Когда глаза более-менее привыкнут, перейдем к первому пункту.

1. Перед нами водогазовый узел, эксплуатируемый в газовых колонках НЕВА 4510, НЕВА 4511, НЕВА 4513. Между собой у данных узлов есть малюсенькое отличие, но делу это не помешает. Для начала пара ситуаций, чтобы понимать что это такое. Он состоит из 2-ух половинок: газового узла (данная часть серенькая) и водяного узла (данная часть жёлтенькая). Берем «плюсовую»(крестовую) отверточку и отделяем серенькую часть от желтенькой.

2. На 3-й фото показано как они между собой скрепливаются: с помощью 2-ух винтов, просто сжимающих с торцов вот этот «цилиндрик в смазке» водяного узла. Рассмотрим водяную часть. Фото 4. Вот, там где смазка, видите на срезе цилиндра отверстие? Вот из данного отверстия и вылезает шток, который открывает доступ газа к колонке. Собственно его (шток) при открытии крана и толкает наша мембранная ткань.

3. Чтобы добраться до мембранной ткани нужно бережно отвернуть все шесть винтиков и водяной узел раскроется надвое, как устрица.

4

Если с большим вниманием рассмотреть две получившиеся половинки, то нетрудно догадаться, что мембранная ткань то и есть вот эта черная резинка, лежащая в правой половинке. У мембранной ткани, как можно заметить, есть фиксирующее ее положение ушко

Бережно вынимаем мембранную ткань из ее содержащей половинки.

5. А что это еще за детальки в середине? Одна из них — тарелка со штоком, вторая — пружинка. На эту тарелку со штоком как раз и давит наша мембранная ткань. Пружина же возвращает шток на прежднее положение при закрытии крана, доступ газа заканчивается и колонка отключается. Если все в середине нашей устрицы грязно, — вынимаем тарелку, вынимаем пружинку.

6. Все в середине этого жёлтого блюдечка хорошенько чистим и моем. Заменяем мембранную ткань на новую. Помним про ушко мембранной ткани, фиксирующее положение правильно. Помним про стороны мембранной ткани. Она должна как бы обнимать собственным углублением тарелку со штоком. Тогда все будет работать правильно.

Сейчас прокручиваем все в обратном направлении(и рисунки, и винты). Открываем кран. И, наконец, моемся. Раздел Мембранной ткани.

Признаки поломки мембраны

Как понять, что пора поменять резиновую диафрагму? Нужно обратить внимание на:

  • Силу давления газа и воды в системе. Откройте кран, посчитайте, сколько в минуту расходуется литров. В норме должно быть не меньше двух-трех литров. Подачу газа можно вычислить визуально, посмотрев на силу огня.
  • Расположение пламени. В приборах с фитильным розжигом огонь должен гореть с края горелки, быть высотой не менее 3-5 сантиметров. Не соответствует? Тогда проверьте жиклеры на засор. После чистки снова посмотрите на пламя. Если ситуация не изменилась, проблема в диафрагме.
  • Техника с пьезорозжигом должна щелкать при нажатии кнопки. Это значит, что диафрагма сработала. Если звуков не слышно, возможно, деталь повреждена или разорвана.
  • В некоторых моделях определить поломку поможет шток, который контролирует работу управляющего блока. Снимите защитный кожух и откройте воду. Если шток находится без движения, требуется заменить диафрагму.

После того как вы нашли поломку, нужно правильно подобрать деталь для замены.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
