Как встроить вытяжку в шкаф: советы по монтажу и креплению

Типы кронштейнов для крепления

В зависимости от стадии строительства, состояния обрешетки, лобовой доски и типа постройки водостоки крепят по-разному: на обрешетку, к стропильным ногам, к лобовой доске и другими способами.

Крепление кронштейна к обрешетке

Этот тип крепления водостоков подойдет тем, у кого достаточно мощная обрешетка (постройка не является старой, обрешетка из крепкой древесины) и кровля еще не уложена.

Для него используют кронштейны с длинной ножкой. Через специальные отверстия в обрешетку крепят саморезы и отгибают крюк на необходимый уровень.

Важно! Расстояние от края крыши до центра крюка следует оставить 30-40 мм, иначе возможен перелив воды через край и брызги

Крепление к стропильным ногам

Если кровля уже уложена, то сделать водосток с крыши следует данным способом. Кронштейны имеют такое же строение, как и при креплении к обрешетке, за исключением разворота ножки на 90 градусов. Благодаря этому удобнее работать.

Недостаток – ограниченность в выборе расстояний между кронштейнами. Если стропильные ноги расположены ближе метра друг от друга, это не создаст проблем. Если же они расположены на большем расстоянии, не получится выдержать рекомендованное расстоянии между кронштейнами.

Крепление к лобовой доске

Такое крепление водосточной системы также подходит тем, у кого уложена кровля. На лобовую (ветровую) доску устанавливается специальная подставка с вырезом во всю длину, похожая на рельс. Внутрь выреза в пазы вставляются кронштейны и фиксируются.

Преимущество такой технологии – легкая регулировка расстояния между креплениями. Однако легко регулировать высоту и расстояние от края крыши здесь не получится.

Другие варианты

Если крыша уже покрыта, возможно установить подвесные водостоки. Кронштейны в этом случае прикрепляются на подшивке кровли. При этом используются длинные ножки, у которых можно регулировать как длину, так и угол.

Расчет необходимого количества элементов

Это довольно ответственное мероприятие лучше поручить специалистам, продающим водосточные системы, либо же мастерам фирмы, предоставляющим монтажные кровельные услуги. За неимением такой возможности расчет можно выполнить и собственными силами.

Поскольку в частном строительстве многие стараются уйти от типовых вариантов и похожих по конструкции крыш, необходимое количество элементов системы следует просчитывать в индивидуальном порядке

Основные моменты грамотного расчета:

  1. Желоба. Общая длина каналов должна соответствовать значению длины всех скатов крыши, задействованных для сбора воды. Их состыковку осуществляют с помощью соединителей.
  2. Водоприемные воронки. Их устанавливают по наружным углам здания и дополнительно размещают через каждые 8-12 метров с тем, чтобы общий уклон каналов не был слишком большим.
  3. Водосточные трубы. Количество изделий соответствует числу воронок, а длина – расстоянию от кровли до поверхности земли.
  4. Кронштейны. Количество кронштейнов определяют из расчета, что на каждый метр канала требуется один элемент. Дополнительные держатели потребуются для воронок по центру и стены и в углу дома.

Количество хомутов напрямую зависит от высоты постройки. Но в любом случае, каждый отдельной устанавливаемый участок трубы закрепляют как минимум одним хомутом. При монтаже водосточной трубы в одноэтажной постройке зачастую достаточно и трех крепежей, расположенных в верхней точке, нижней части и посередине изделия.

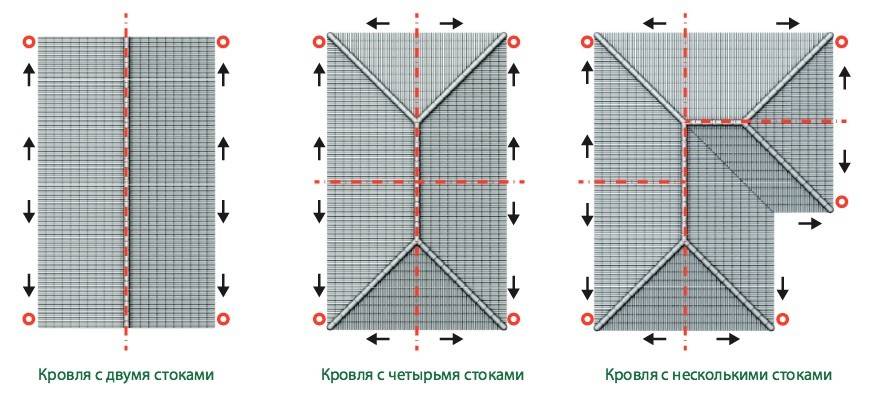

С помощью плана удобно разделять поверхность кровли на равные участки слива, обслуживаемые расположенными рядом водостоками, и просчитывать площади

При расчете за основу берут то условие, что на 1 кв.м крыши в горизонтальной проекции должно быть 1,5 кв.см площади сечения водостока и воронки. Для примера: площадь сечения трубы D 100 мм составляет 78,5 кв.см. Это усредненное значение.

В зависимости от того, приходится ли устанавливать систему в регионах с высоким уровнем осадков, либо же, напротив, в засушливых местностях, в расчеты вносят поправки.

Из чего производят водосточные системы

В наше время самыми популярными материалами для производства водостоков являются пластик и металл. Каждый из этих материалов имеет ряд неоспоримых преимуществ и несколько недостатков.

В ближайшем прошлом водосточные системы производились исключительно из одного материала – оцинкованной стали. Ее повсеместно использовали не только для производства труб и водоотводов, но и для изготовления кровельного покрытия. Несмотря на это, в последнее время оцинкованную сталь на строительном рынке все чаще стали заменять конструкциями из пластика.

Использование изделий из пластика при монтаже систем водостока имеет ряд преимуществ. Например, полимеру можно придать почти любой цвет форму. Это дает возможность при помощи водосточных труб не только сохранить конструкцию здания от нежелательного воздействия влаги, но и реализовать любые дизайнерские идеи.

Дизайнер сам может подобрать те пластиковые водосточные трубы, которые лучше все подойдут для внешнего вида вашего дома и не будут выделяться на общем фоне. Еще одним важным преимуществом системы водостока, созданной из полимеров, является их производство готовыми наборами, которые можно легко собрать без помощи специалистов.

Стоит учитывать, что любой готовый набор обычно обходится дороже, чем все элементы по отдельности. На этом можно сэкономить, если не приобретать готовые конструкции, а самому изготовить систему водоотвода, выбрав желоба и пластиковые трубы из широчайшего ассортимента на строительных рынках.

Так или иначе, нужно знать, что явным недостатком пластиковых водостоков является слабый уровень устойчивости к регулярным заморозкам и разморозкам. Продумывать конструкцию пластиковой системы водостока нужно таким образом, чтобы вода в ней не застаивалась и, самое главное, не замораживалась в зимний период. Во время зимних оттепелей нередко можно наблюдать таяние снега, при этом ночью зимой еще довольно холодно.

Это может повредить полимерные трубы и привести к образованию в них трещин. Безусловно, помимо пластиковых систем, широко распространившихся в последнее время, водосточные трубы могут быть выполнены из других материалов. На рынке представлены водостоки из меди или других сплавов. Однако зачастую эти конструкции стоят довольно дорого и могут серьезно отразиться на вашем бюджете.

При всем этом, большинство россиян по-прежнему выбирают систему водоотвода из оцинкованной стали, обуславливая это их надежностью и простотой. Сейчас на рынке появилось альтернативное решение – металлические конструкции с покрытием из полимера. В них сочетаются все плюсы двух материалов, исключающие взаимные недостатки. Но это не могло не сказаться на стоимости продукта, эти трубы дороже обычных примерно в 2-3 раза.

Общие правила установки водосточной системы

Для того, чтобы система водостоков работала эффективно, необходимо соблюдение определенных правил и факторов.

К таким факторам и правилам можно отнести:

  • учет годовых показателей осадков для данной местности;
  • архитектурные и геометрические особенности здания, кровли, на котором монтируется водосток. Так при расстоянии между крайними точками крыши (свесами) не превышает 10 м, то для организации водостока достаточно установить только 1 трубу. При более значительных расстояниях – потребуется более 1, которые могут быть установлены не только в крайних точках.
  • материал, из которого изготовлена кровля и стены фасада;
  • учет особенностей материала элементов водостока.

Кроме этого, необходимо спроектировать систему водостока или выполнить чертеж. Это позволит правильно рассчитать материалы для монтажа, а так же выявить особенности водостока на начальном этапе.

Вариант №Монтаж отливов по стропилам

Для обустройства водоотливов много инструмента не требуется, обычно хватает стандартного набора, который есть у большинства домашних мастеров, но конкретно для монтажа системы по стропилам, кроме всего прочего вам желательно обзавестись полосогибом. Гнуть кронштейны в тисках, да еще под определенным углом сложно.

Перед тем как сделать отливы на крыше необходимо подготовить инструмент

Положение кронштейнов

Прежде всего, нужно уяснить положение подвесных кронштейнов относительно кровли. Сначала выставляем глубину погружения желоба, ближний к дому край должен заходить под срез кровельного материала не более чем на треть, но не менее чем на четверть ширины желоба.

Желоб погружается под кровлю на глубину от 1/3, до ¼

Второй параметр – это расположение наружного свеса желоба. Если продолжить линию плоскости кровли, то она должна проходить на расстоянии 20 мм от наружного края, точнее над краем.

Важно! Если вы поднимите срез желоба относительно линии кровли выше 20 мм, то во время схода снега металлическую систему масса согнет, а пластиковую попросту сломает. Наружный край желоба ни в коем случае не должен пересекать воображаемую линию плоскости кровли

Наружный край желоба ни в коем случае не должен пересекать воображаемую линию плоскости кровли

Как разметить кронштейны

Металлические кронштейны крепятся либо на стропила, либо на подкровельную обрешетку, со вторым вариантом проще работать. Угол наклона крыши везде разный, поэтому разметка считается одним из важных моментов.

Все желоба водосточной системы монтируются под наклоном 1 – 3 мм, на один погонный метр. Больше делать не стоит, иначе воронка может не справиться с напором.

Стандартный уклон 1 – 3 мм на 1 м (погонный)

  • Как уже упоминалось, шаг установки кронштейнов 600 мм. Сначала вам нужно посчитать, сколько кронштейнов будет монтироваться от дальнего края желоба, до воронки.
  • По правилам от края кровли, до среза желоба должно быть не менее 10 мм. Эти 10 мм мы оставляем для кронштейна, устанавливаемого на дальней (высокой) оконечности желоба.

Важно! От крайнего кронштейна до поворота, тупика или верхней точки желоба должно быть не менее 150 мм. Как правильно установить отливы на крыше – зазоры, шаг и допуск

Как правильно установить отливы на крыше – зазоры, шаг и допуск

При разметке наклонная диагональ проводится со стороны крепежной части кронштейна

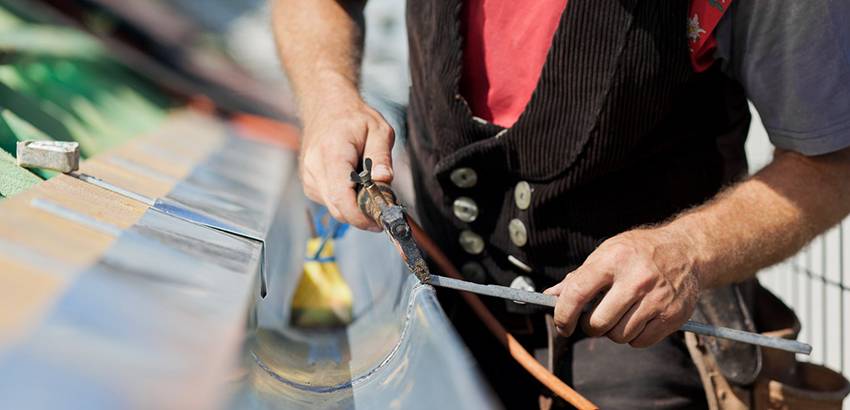

Как закрепить кронштейны

Теперь берете полосогиб, выставляете на нем угол наклона вашей кровли и сгибаете все кронштейны по разметке. Если полосогиба под рукой не оказалось, можно зажать кронштейны в тиски и согнуть их молотком. Только при таком подходе, каждый кронштейн придется слегка подгибать на месте монтажа.

Полосогиб экономит массу времени и позволяет согнуть кронштейны под заданным углом

  • Дальше идет монтаж, чтобы желоб лег четко во все кронштейны, их нужно расположить на одной линии.
  • Для этого прикручиваете первый и последний подвес, после чего натягиваете между ними шнур.
  • Теперь по шнуру все промежуточные подвесы прикручиваются к стропилам или подкровельной обрешетке.

Как установить отливы на крышу при помощи шнура-ориентира

Сами желоба, воронки и водосточные трубы из пластика и металла монтируются примерно одинаково, разница в основном касается подвески. Поэтому чтобы не забирать ваше время, дальше мы рассмотрим полный цикл установки пластикового отлива на лобовую доску.

Монтаж кронштейнов

Правильный ответ на вопрос, как правильно крепить водостоки полностью зависит от типа системы и свойств самого здания. При строительстве водосточной системы используют следующие варианты монтажа :

  • Крепления кронштейнов в горизонтальной плоскости на кровельной лобовой доске применяется в случае использования пластиковых желобов.
  • При отсутствии лобовой доски используют крепление желоба водостока к стропильным ногам. В случае невозможности осуществить данный способ, применяют специальные кронштейны, регулируемые по высоте шпилек.
  • Довольно часто производят монтаж с креплением к нижней части настила или обрешетке кровли.

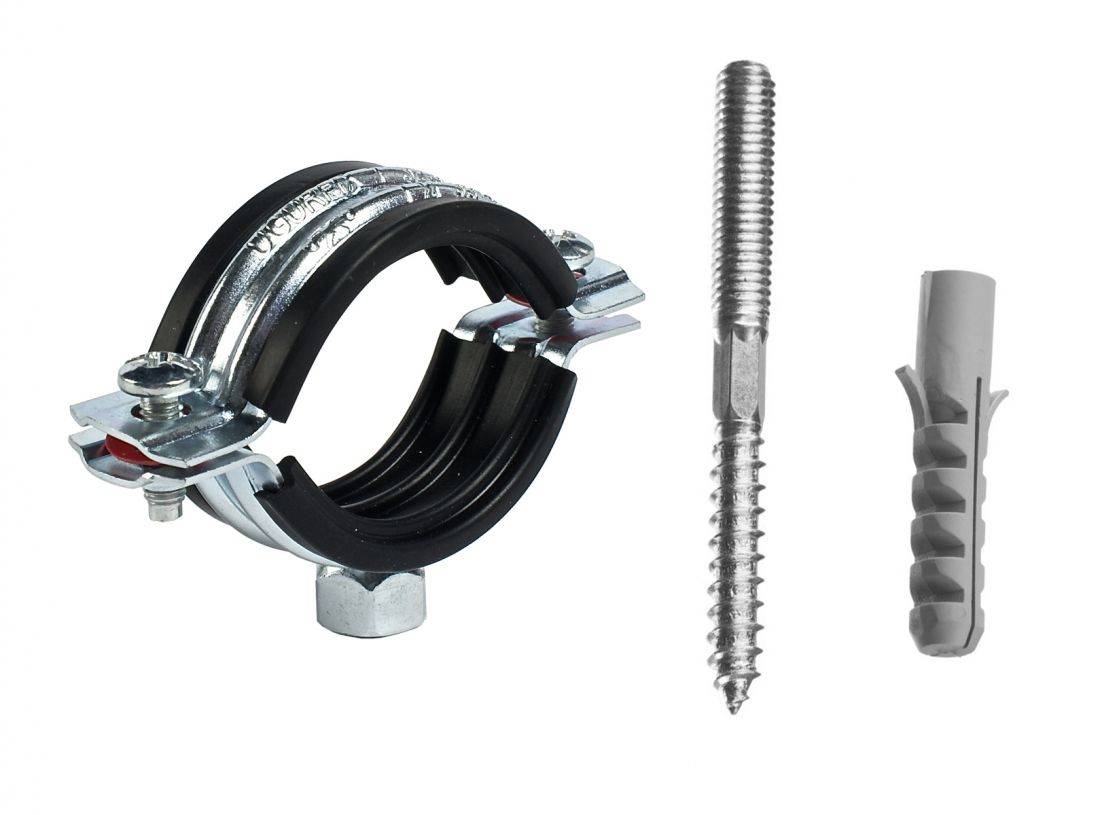

  • Крепление водосточной трубы к стене осуществляют при помощи хомутов (пластиковых или оцинкованных).

Выбор крепежных хомутов осуществляют с учетом следующих требований :

  • крепление хомута к стене должно осуществляться метизом с рабочей длиной не менее 50 мм;
  • глубина крепления должна подбираться с учетом теплоизоляционного слоя стены;
  • между стеной и трубой обязательно должен быть зазор.

Следует знать, что при затяжке хомутов нужно оставлять зазор в 1 миллиметр для возможного теплового расширения водосточной трубы вследствие перепадов температуры окружающего воздуха.

Монтаж СИП по деревянным стенам и сайдингу

А что делать если у вас стена не кирпичная или бетонная, а выполнена сайдингом или другим пожароопасным материалом?

Вот результаты выгорания СИП прямо внутри поддерживающих зажимов. Представьте что это будет на вашей стене.

Можно спрятать его в металлорукав, после чего все это прикрепить к стене через клипсы с длинными саморезами. Чтобы было покрасивее металлорукав можно выбрать с двойной изоляцией.

Данный вариант широко распространен, но имеет как преимущества, так и недостатки.

Плюсы:

  • вся конструкция выглядит более эстетично
  • вариант применим, когда не хочется чтобы СИП выступал от стен на целых 6см
  • обеспечивается дополнительная механическая защита
  • лишние затраты на металлорукав и крепления к нему
  • как бы вы не старались, вы не сможете обеспечить достаточную герметичность конструкции. Вот реальный отзыв одного из пользователей с forumhouse.ru
  • помещая провод СИП в гофру или трубу вы ухудшаете условия его охлаждения

При жаркой температуре окружающего воздуха и номинальной нагрузке, такой провод уже не способен без последствия пропустить через себя максимально возможный ток.
Что может привести к повреждению изоляции.

Причем произойдет это внутри гофры и видеть вы этого даже не будете. Относится это в первую очередь к магистральным СИП больших сечений.

У отпаечных вводов в дома сечением 16мм2, как правило большой запас по номинальному току. Для СИП 2*16 Iном=75А.

Это практически в 2 раза больше, чем вводной автомат, устанавливаемый в большинство ВРУ и шкафов учета (32-40А). Чтобы перегреть такой СИП бытовой нагрузкой, нужно очень сильно постараться.

Также важно помнить что простой СИП нельзя заводить внутрь дома. Для этого он должен иметь маркировку Нг-негорючий

Подробнее о таких марках и их характеристиках можно ознакомиться в статье “Марки СИП проводов – отличия, характеристики”.

Крепеж водосточной трубы

Алгоритм установки водосточных труб уже много раз описывался на различных форумах и сайтах строительной тематики. Вы может воспользоваться методом монтажа трубы «от верха», а можете использовать вариант «от низа». Подробнее начнем с первого способа установки водостока.

  1. Изначально необходимо определить место фиксации самого верхнего крепежа вертикальной части трубы водостока. Обязательно нужно учесть размерность колена трубы и ширину свеса карниза крыши. В ситуации, если воронка приема воды на желобе водостока расположена довольно далеко от стены, рекомендуется сделать на вертикальной части водосточной трубы изгиб, который сможет подвести ее ближе к стене. Для этого обычно используют готовые детали – колена с различным углом и короткие отрезки трубы.
  2. Крепить вертикальную часть трубы водостока нужно не ближе, чем в 5 сантиметрах от наружной поверхности стены дома. При этом изначально кронштейн устанавливается на верхнем участке. Уже от него с использованием отвеса отмечается вертикальная линия, по которой будут располагаться крепежи для остальных участков водостока. Расстояние между кронштейнами на вертикальной части должно быть равно примерно метру.
  3. После установки кронштейнов установите отвод, который будет подавать воду от желоба через водосборную воронку в вертикальную часть трубы.

В конце можно приступить к монтажу этого участка водостока. После крепежа вертикальной части внизу системы установите колено отвода воды

Стоит обратить внимание на то, что стык трубы и отвода должен крепиться к стене при помощи отдельного кронштейна. В некоторых случаях в нижней части трубы ответ не устанавливается, а труба направляет воду сразу в ливневую канализацию. Теперь рассмотрим вариант монтажа водосточной системы по принципу «снизу-вверх»

Теперь рассмотрим вариант монтажа водосточной системы по принципу «снизу-вверх».

  1. Изначально в стене нужно просверлить отверстия для крепления кронштейнов.
  2. На нижних хомутах крепятся отметы (части трубы со срезанным углом).
  3. После того, как были сделаны предыдущие шаги, можно приступить к установке остальных звеньев. Каждая часть прикрепляется отдельным хомутом. Если какой-то участок трубы довольно длинный, то следует установить для него специальные хомуты. По правилам интервал между хомутами должен составлять не более 180 сантиметров.

Производители обычно прилагают к комплектам водосточных систем все детали, которые могут понадобиться при выполнении работ. К конструкции всегда прилагается руководство, после прочтения которого вы сможете понять, как правильно установить именно этот вид водостока. Модели разных производителей могут крепиться по-разному.

Вам может пригодиться:

Последовательность монтажа

Для встраивания вытяжки на кухне своими руками потребуется комплект инструментов и расходников, который должен включать:

  • набор сверл для работы по древу и бетону в паре с дрелью;
  • средства разметки, включая маркер и карандаш, рулетку и уголок;
  • электрический лобзик и ручную пилу;
  • отвертки с набором бит;
  • шурупы, уголки и герметик.

Когда все необходимое подготовлено и находится под рукой, можно приступать к монтажным работам. Порядок их выполнения предполагает:

  • подготовку шкафа,
  • монтаж прибора,
  • соединение с гофрой или воздуховодом.

Подготовка шкафа

Проще всего доверить эту работу специалистам и заказать готовый шкаф под заданные параметры с дизайном, соответствующим гарнитуру. При самостоятельном монтаже для начала потребуется снять мебель с креплений и разместить в месте удобном для работы. После этого необходимо:

  • демонтировать навесную дверь;
  • снять нижнюю плоскость, вырезать в ней отверстие по параметрам устройства, либо
  • удалить ее полностью;
  • извлечь промежуточную полку сделать в ней отверстие для воздуховода;
  • аналогичное отверстие выполнить в верхней плоскости;
  • для укрепления ослабленной конструкции использовать уголки.

Монтаж оборудования

Модернизированная конструкция может использоваться как опора для оборудования, либо устанавливаться отдельно. В первом случае, аппарат крепится к стенкам шкафа через штатные отверстия. Во втором, вначале навешивается шкаф, затем по заранее размеченным и высверленным отверстиям крепится техника. Все крепежи выполняются заранее заготовленными шурупами.

Соединение с вентиляцией

В зависимости от близости отверстия вентиляционного ствола для соединения может использоваться гофра или пластиковый воздуховод. В обоих случаях для подключения к выходному отверстию применяется решетка с фланцем, все стыки тщательно герметизируются. Гофру рекомендуется применять, когда отверстие находится над местом установки или недалеко от него. Пластиковый короб воздуховода лучше использовать при значительном удалении. Преимуществом гофротрубы является гибкость и простота крепления, но она резонирует при работе вытяжного механизма и усиливает шум. Жесткий пластиковый воздуховод больше подходит при значительных расстояниях трассировки и отличается меньшей шумностью.

Навешивание дверцы

Заканчиваем монтировать вытяжку на кухне навешиванием дверцы на установленный комплект. Эту часть работы проще выполнить, если прибор не имеет выдвижной панели. Дверь просто возвращается на штатные крепежи. Наличие панели потребует подогнать дверцу с помощью ножовки на расстояние достаточное для свободного выхода панели и ее возвращения на место.

Опоры-хомуты

Тип конструкции уже относят к неподвижным креплениям. Хомут представляет собой металлическое или пластмассовое полукольцо с резиновой прокладкой. Она присутствует не у всех моделей, но свой выбор лучше останавливать на таких крепежах: они обладают более высокой надёжностью, шумо и виброизоляционными способностями. Также у всех хомутов присутствует винтовое крепление.  Что, соответственно, делает его монтаж и демонтаж более сложной процедурой, чем крепление полипропиленовых опор.

Закрепляет хомут трубу намертво, не давая ей совершать лишних движений. Однако, существует возможность оставить некоторую подвижность трубы. Для этого либо просто ослабляют крепление, либо подбирают хомут, диаметр которого немного превышает диаметр трубы. Такое допускается, если трубы принадлежат, к примеру, отопительной системе. Из-за перепадов температур меняется размер трубы, и подобный тип крепежа, называемый «полуподвижным», становится для таких систем наиболее оптимальным.

Хомуты зачастую используют для технических трубопроводов или скрытых. Вероятно, это отчасти происходит и из-за менее эстетичного вида хомутов.

Подойдут для труб с большими диаметрами.

Проект и расчет водостоков

При прокладке любых инженерных коммуникаций составляют проект и выполняют расчет элементов системы. Основная цель — подобрать конструкцию с сечением труб такой пропускной способности, чтобы при сильных ливнях или таянии снега водостоки не переполнялись, а вода не переливалась через край желобов.

Требуется найти общее количество осадков, приходящихся на площадь водоотведения, по формуле:

Q=Sхq/10000, где Q — искомая величина, л/с;

S — площадь ската, м², q —интенсивность осадков в регионе, л/с на 1 Га (табличное значение).

Следующий шаг — подбор конкретной системы по расчетному значению Q. Производители водостоков предоставляют информацию в виде таблиц, где указана пропускная способность qn рекомендуемых типов конструкций.

Первый этап проектирования — определение положения стояков

Теперь можно найти количество стояков по формуле:

N= Q/ qn и приступить к проектированию. Его выполняют по алгоритму:

  1. Определение числа желобов. Металлические изделия выпускают длиной 2 м, пластиковые — 3 или 4 м. Исходя из данных производителя нужно подобрать количество элементов так, чтобы при монтаже осталось как можно меньше отходов.
  2. Для соединения желобов понадобятся муфты. Их нужно на одну меньше, чем стыкуемых лотков.
  3. Число кронштейнов находят по формуле: (длина карниза — 0,3 м)/0,6 м +1. В данном случае 0,6 м — шаг установки крепежа, 0,3 — отступ от края карниза с двух сторон.
  4. Количество заглушек равно числу открытых торцов.
  5. При монтаже водостока с поворотами понадобятся угловые профили. Их количество зависит от конфигурации кровли.
  6. Число воронок соответствует количеству водосточных стояков.
  7. Длина вертикальной трубы равна высоте стены без учета колен, которые устанавливают под карнизом и рядом с землей.

После расчета составляющих нужно выбрать правильный крепеж для желобов и водосточных труб, конструкции которых зависят от варианта монтажа. Длинные держатели закрепляют до укладки обрешетки, короткие — по готовой кровле. В том и другом случае можно применять универсальные сборно-разборные крючки.

Кронштейны для крепления желобов

Приготовим инструмент

Перед началом монтирования необходимо продумать, какой инструмент понадобиться на каждом этапе работ и подготовить его. Это значительно сократит время установки водосточной конструкции.

При использовании оборудования, работающего от сети, приготовьте удлинитель необходимой длины.

Монтажное оборудование:

  1. строительные леса или лестница для проведения работ у края крыши;
  2. приспособления для разметки: карандаш, маркер, уровень, отбивочный шнур, рулетка;
  3. электроинструмент (можно обойтись ручным эквивалентом): болгарка (ножовка), шуруповерт (отвертка);
  4. дополнительное оборудование: ножницы по металлу, молоток, прямые и угловые клещи, струбцины или держатели;
  5. средства индивидуальной защиты: обязательно перчатки и очки, защитный костюм и спец.обувь по желанию.

С чего начать работы по монтажу: расчет диаметра желобов и труб

В рамках расчета требуется определить полезную (эффективную) площадь самого большого ската. Это обусловлено тем, что вычисления ведутся по максимальной площади. Для прямоугольного ската действует такая формула: S = (A + B/2) · C, где A – длина горизонтальной проекции короткой грани ската, B – высота крыши, C – длина ската. Для почти плоских кровель с уклоном до 10° допускается использовать формулу S = A · C.

Расчет количества элементов водостока

Чтобы установка водостоков не прерывалась из-за того, что не хватило какого-то элемента, и вам не пришлось переплачивать за лишние детали, необходимо заранее определить их количество. Для этого лучше нарисовать схему кровли с размерами. По ней будет удобнее рассчитывать все элементы системы. Как это сделать:

Желоба. Средняя длина – 3-4 м. Нужно определить периметр кровли – это будет количество погонных метров желобов

Важно правильно распределить число желобов по каждой стороне периметра крыши. К примеру, для ската длиной 10 м потребуется 3 желоба – 4, 3 и 3 м, а для 6 м – 2 по 3 м

При распределении важно учитывать: чем меньшей точек соединения, тем лучше.

Поворотные углы. Необходимо подсчитать количество наружных и внутренних углов кровли. Это и будет число поворотных элементов. Нельзя забывать про углы 135°, которые иногда встречаются в конфигурации крыш.

Установка водостока часто сопровождается монтажом снегозадержателей. Они защищают желоба от снега, сползающего зимой со скатов. Они бывают разных видов, которые отличаются эффективностью, назначением для крыши определенного типа и технологией монтажа.

Советуем изучить подробнее: «Рекомендации по выбору снегозадержателей: виды, преимущества и недостатки конструкций. Обзор производителей».

Крепеж для стропил

Крепление стропил к коньковому прогону выполняется с помощью трех видов крепежей: крепежные метизы, деревянные соединительные элементы и металлические крепежные детали.

Крепежные метизы — это все, что вбивается или ввинчивается непосредственно в дерево. Чтобы соединить стропила с коньковым брусом используют:

  1. Ершенные гвозди длиной 150-200 мм. Самый старый и простой тип крепления, который применяют при возведении практически каждой стропильной системы.
  2. Кровельные скобы — П-образный крепеж с заостренными плечами длиной 60 мм, который изготавливают из проволоки или прута диаметром 8-12 мм. Очень надежный и простой тип крепежа.
  3. Саморезы и шурупы для крепления металлических соединительных элементов. Заменять длинными саморезами ершенные гвозди нежелательно, поскольку такой узел менее надежен.
  4. Болты для сквозных креплений. Болты М16 нужны для создания шарнирного соединения стропил, болты М10 или М12 — для установки соединительных элементов, в основном, деревянных.

Металлические зубчатые пластины (МЗП), которые часто используют для соединения висячих стропильных ног, для крепления стропил на конек стропильной системы не подходят. Для их монтажа нужен специальный пресс, который создаст усилие, достаточное для того, чтобы все шипы пластины плотно зашли в дерево. Создать такое усилие просто молотком невозможно, поднять пресс к коньку — тоже.

К этой категории относятся:

  1. Косынки — треугольные накладки, которые по форме повторяют узел крепления конька и стропил.
  2. Ригели — деревянные доски-накладки, у которых края подрезаны на угол, равный наклону стропил.
  3. Нагели — деревянный крепежный элемент, работающий на сдвиг. Деревянные нагели в строительстве сейчас практически не используют, за исключением устройства срубов по традиционной технологии.

Деревянные накладки, как и вся стропильная система, «дышат» — меняют свои размеры при изменении влажности. Поэтому для домов из бруса лучше, когда стропильная система с коньковым прогоном связана именно с помощью подвижных деревянных накладок, а не закреплена металлическими пластинами.

Для строительства стропильных систем современных домов практически всегда применяют крепежи из металла. Они прочны, долговечны, выдерживают очень большую нагрузку и менее трудоемкие в использовании, по сравнению с традиционными видами крепежных элементов.

Крепление конькового прогона и стропил к нему выполняют с помощью таких металлических деталей:

  1. Усиленные уголки для дерева. Металлический уголок с перфорированием, по центру усиленный продавленным ребром жесткости. Все способы крепления стропил к коньковому брусу без вырубки требуют использование таких уголков.
  2. Перфорированные металлические пластины. Нужны для крепления стропил в месте стыка, заменяют собой деревянные накладки.
  3. LK-крепления. Металлический ассиметричный уголок со сдвинутыми плечами, форма которого напоминает цифру 4. Используется для крепления стропил к коньковому брусу без вырубки. Устанавливаются сбоку, а не сверху прогона.

Как правило, металлический крепеж делают из оцинкованной стали. Но для большей надежности ставят пассивированные соединительные элементы, поскольку они лучше защищены от коррозии.

Способы крепления кронштейнов

Устанавливать кронштейны по правилам стоит еще на этапе, предшествующем укладке кровли. Если же фиксация производится после того, как уложено покрытие, то в качестве крепежей используют обычные короткие крюки.

В зависимости от формы кронштейна крепить элементы можно одним из трех способов:

  1. Фиксация к лобовой доске кровли – его применяют при необходимости установки системы на готовую крышу.
  2. Крепление на стропильную ногу – применяют на этапе монтажа, предшествующего укладке кровельного материала.
  3. Фиксация на нижний край настила либо же первую планку обрешетки – используют для кровли, шаг между стропилами которой превышает отметку в 600 мм.

Кронштейны, предназначенные для фиксации к лобовой кровельной доске, чаще всего входят в комплектацию систем, выполненных из поливинилхлорида.

Подвесные конструкции для фиксации к лобовой доске имеют усиленные вертикальные ребра, благодаря чему могут с легкостью выдерживать весомые нагрузки

Металлические кронштейны для крепления к лобовой кровельной доске делают более короткими. Если в конструкции кровли не предусмотрена лобовая доска, задействуют комбинированные кронштейны.

Они оборудованы удлинителями, выполненными из стали. За счет этого их удобно крепить непосредственно на стропильную ногу.

В случае, если невозможно обеспечить доступ к стропилам, на стену крепят металлические костыли». Они и выступают опорой для дальнейшего крепления металлического желоба.

Способ фиксации, предполагающий крепление на стропильную ногу, эффективен при обустройстве крыш домов в регионах с обильными осадками. Применяют его и при необходимости отведения воды с крыш, имеющих большую площадь, для укрытия которых применяются тяжеловесные покрытия.

При выполнении крепления на стропильную ногу, для повышения надежности между креплениями, выдерживают равноудаленную дистанцию, равную 50-и сантиметрам

При этом способе крюки заводят за основание и устанавливают на равноудаленном расстоянии, с тем, чтобы обеспечить желаемый уклон желоба.

Третий способ фиксации, предполагающий крепление на обрешетку, чаще всего применяют при обустройстве кровли, имеющей покрытие из ондулина или металлочерепицы. Его выбирают лишь в том случае, если углубления не могут снизить несущую способность обрешетки в области карниза.

Для фиксации на контррейки обрешетки применяют комбинированные модели кронштейнов либо металлические длинные крюки, заглубляя их в длинные пазы монтажных планок

Выбирая третий способ, фиксации важно помнить, что только строгое соблюдение правил монтажа и порядка установки способно обеспечить надежность и долговечность конструкции

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
