Установка вытяжки на кухне своими руками: детальная поэтапная инструкция по монтажу

На какие показатели обращать внимание при выборе вытяжки

Мы уже написали про то, что недобросовестные производители неверно указывают характеристики своей продукции. На самом деле – это огромная проблема, которая мешает нормально ориентироваться в технике при ее выборе. Как же быть в такой ситуации? Конечно, проверить мы сами ничего не можем, но есть один простой способ – найти отзывы потребителей в интернете о понравившемся товаре. Среди них есть и мастера, которые с удовольствие разбирают все по запчастям и делятся с остальными своими открытиями. Также мы посоветуем вам остерегаться откровенно дешевых вытяжек – они точно ничего тянуть не будут, а только создадут шум в вашей кухне.

Вытяжка отлично вписалась в современный интерьер

Но давайте на минуту забудем о маркетологах, и поговорим про реальные рабочие параметры такого оборудования.

Начинаем с подбора мощности, которая на хорошем приборе будет составлять 200-300 Ватт. Большие значения уже характерны для дорогих и очень мощных установок, рассчитанных на большие помещения
Также обратите внимание, не учтено ли в показателе потребляемой мощности и осветительное оборудование – тоже небольшая хитрость производителей.
Далее смотрим на тип нагнетательного механизма. Если хотите более мощный вариант, то смотрим в сторону турбинных моделей, а если более тихий, то вам потребуется крыльчатка большого размера
При этом обязательно посмотрите, сколько в приборе стоит электромоторов – их может быть два и более. При одинаковых показателях мощности советует выбрать модель с одним более мощным двигателем, чем с двумя слабыми. Некоторые рассуждают так, мол, сломается один мотор, вытяжка сможет работать дальше. Да, сможет, но как она будет при этом тянуть? Правильно, слабее в два раза, и от того что она до сих пор шумит никакого толку не будет.

Еще один важный параметр – это уровень шума, который создает вытяжка. Измеряется он в децибелах. Этот показатель ни при каких раскладах не должен производить шум более 70 дБ, иначе в помещении можно будет слышать речь человека только с расстояния 1 м. Это недопустимо для бытового прибора. Учитывайте, что вытяжка может работать на нескольких скоростях

Указанный параметр соответствует максимальной мощности.
Также важно знать, на какой объем воздуха рассчитана модель вытяжки. Качественное оборудование будет пропускать через себя 0,5-1,2 куба за час

Опять же, тут все зависит от размера и мощности электродвигателя. Чем больше воздуха вытяжка может в себя втянуть, тем эффективнее она будет удалять из кухни посторонние запахи и продукты сгорания газа. Можете самостоятельно рассчитать этот параметр. Санитарные нормы требуют, чтобы система принудительной вентиляции могла за час пропустить через себя весь объем воздуха кухни увеличенный в 10 раз. Представим себе кухню размерами 4 на 5 м, с высотой потолков 3 м для удобства расчетов. Находим объем помещения: 4*5*3=60 м³. Умножаем на 10 и получаем производительность 600 м³/ч. Покупаем же мы модель с небольшим запасом.

Если с основными рабочими параметрами вы определились, то можно рассмотреть дополнительные функции. Например, автоматическая установка и переключение режимов – вытяжка самостоятельно может запускаться с заданным интервалом времени, чтобы в помещении не было застоя воздуха. Или система оповещения о проблемах с фильтрующими элементами – прибор сам понимает, что не может тянуть нужный объем воздуха. Датчик передвижения, который сам определяет, что вы подошли к плите, и включает подсветку, а может быть полностью автоматизированное устройство, самостоятельно производящее пуск и остановку двигателя на нужной скорости.
Ну и конечно, не забываем про подбор габарита прибора – вы должны быть точно уверены, что он встанет в ваш шкаф, иначе возникнут проблемы с возвратом оборудования или переделкой мебели. И того и другого можно избежать.

Вытяжки будут хорошо втягивать пары и запахи только в том случае, если их монтаж произведен правильно

Функции вытяжных устройств на кухне, их отличие от вентиляции

Важность и необходимость применения рассматриваемого оборудования подтверждается задачами, которые оно решает:

  • Из зоны, прилежащей к плите, отводится загрязненный воздух с частицами продуктов сгорания, испарений, дыма и запахами.
  • На место отведенного воздуха с загрязнениями обеспечивается приток комфортного – чистого, который имеет меньшую влажность и температуру.
  • Благодаря работе вытяжки не создаются условия для нежелательного появления и размножения вредных микроорганизмов.
  • Значительное или полное отведение воздуха, загрязненного жиром, копотью и грязью, помогает длительное время сохранять презентабельным внешний вид кухонной мебели, предметов интерьера, бытовой техники, увеличивает их долговечность.
  • Благоприятные комфортные условия создаются не только для работающих на кухне, но также для находящихся в соседних комнатах и помещениях членов семьи и гостей вашего дома.

Воздухоотвод, который обеспечивается вытяжными системами, не может быть заменен классической вентиляцией. Последняя лишь создает условия для воздухообмена на каком-то ограниченном пространстве. Отвод воздуха, насыщенного продуктами сгорания и парами, при этом не осуществляется. Эту проблему решает установленная вытяжка. Соединяясь специальными трубами с вентиляционной шахтой, она обеспечивает выведение загрязненного воздуха наружу.

Это интересно: Особенности фильтров для вытяжки: выкладываем все нюансы

Основные режимы работы вытяжки

Помимо разделения изделий по видам, вытяжки имеют отличия в зависимости от режима их работы, т.е. режима вентиляции.

  • Проточный режим вентиляции. Такой режим основан на том, что изделие вытягивает плохой и загрязненный воздух из помещения кухни в шахту вентиляции. Еще этот режим работы называют отводом воздуха или вытяжным режимом. Это самый эффективный и производительный режим вытягивания и очищения воздуха.
  • Циркуляционный режим работы. В этом режиме изделия начинают пропускать грязный воздух через угольные фильтры, расположенные в корпусе на выходе вытяжки, тем самым получая уже очищенный воздух. Для таких изделий необязательно наличие вытяжной трубы на кухне. Осуществить монтаж такой вытяжки достаточно просто и легко. К сожалению, такие изделия являются малоэффективными в плане очистки воздуха.

Виды вытяжек и особенности их монтажа

Кухонные вытяжки, устанавливаемые над плитой или варочной поверхностью, различаются способом крепления и принципом работы. Эти критерии определяют, как установить тот или иной прибор.

По принципу работы вытяжки бывают:

  • Проточными – с воздуховодом, соединяющим прибор с вентиляционной шахтой. Именно туда отводится загрязненный воздух.
  • Рециркуляционными – со встроенным фильтром, без отвода в вентиляцию. Грязный воздух попадает в фильтр, очищается и вновь подается в помещение.

Обратите внимание: монтаж вытяжки без воздуховода проще, но она не так хорошо справляется с большим объемом загрязнений, как проточная. По способу крепления приборы бывают навесными, встраиваемыми и подвесными. Их фиксируют на стене, в навесном шкафу и на потолке, соответственно

Их фиксируют на стене, в навесном шкафу и на потолке, соответственно

По способу крепления приборы бывают навесными, встраиваемыми и подвесными. Их фиксируют на стене, в навесном шкафу и на потолке, соответственно.

Особенности подключения вытяжки на кухне

Чтобы подключить вытяжку на кухне к центральной вентиляции, необходимо определить, с каким типом воздушного отвода придется иметь дело и как именно будет он прокладываться при его сборке. Подключение может проводиться двумя способами:

Подсоединение к уже существующей вентиляции. Вариант приемлем в случае монтажа вытяжки на кухне квартиры или в уже построенном доме. Для подсоединения к воздушной шахте достаточно проложить воздуховод из труб или протянуть гофру.

Подключение вытяжки к уже имеющемуся вентканалу

Проведение воздуховода сквозь стену. Вариант используется преимущественно в кухнях частных домов, с заранее спроектированной вентшахтой внутри здания. В кирпичной кладке проделывают отверстие, к которому подключается воздуховод. Воздух будет поступать от вытяжки в вентшахту, а дальше будет выпускаться через крышу на улицу.

Бурение вентканала в стене

Первый вариант проще, так как будет достаточно просто установить воздуховод. Второй метод потребует больших финансовых трат и времени, зато с помощью данной технологии можно полностью скрыть воздуховод, замуровав его в стену.

Подключение вытяжки к электричеству

Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.

Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.

Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:

кабель трехжильный ВВГнгLs 3*2,5мм2

В домашней проводке применяйте кабель именно данной марки (с индексом Ls).

обычная розетка на ток 16А с заземляющими контактами

Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.

Чего не скажешь про варочную панель или посудомоечную машину.

Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.

Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.

Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.

Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.

Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.

Все что остается – это правильно подключить розетку.

Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.

Правила установки вентиляционного рукава

Следует различать виды вытяжек.

  • Проточные, которые выводят воздух на улицу через вентиляционную шахту.
  • Рекреационные – очищают воздух внутри себя с помощью специального фильтрационного аппарата и возвращают в помещение.

Если вытяжка проточная, то перед тем, как крепить вытяжку на кухне, необходимо приобрести вентиляционный рукав. Чтобы правильно его установить, следует руководствоваться следующими обязательными правилами.

Воздуховод следует полностью растянуть, чтобы сохранить давление внутри трубы.
Нельзя допускать провисаний, поскольку это тоже влияет на внутреннее давление.
Обязательным правилом является заземление

Как правило, воздуховод может накоплять внутри себя статическое электричество.
На стыке стены и трубы следует установить металлический переходник в целях сохранения целостности воздуховода.
В случае сгибания рукава необходимо соблюдать радиус сгиба, который равен двум-трем диаметрам трубы.
При подсоединении к вытяжке важно соблюдать герметичность, чтобы впоследствии не возникло утечки.. Совет

В бытовых условиях лучше всего использовать гибкие рукава, так как их удобно настроить под неудобное расположение вентиляционного отверстия

Совет. В бытовых условиях лучше всего использовать гибкие рукава, так как их удобно настроить под неудобное расположение вентиляционного отверстия.

Преимущества

Незаменимые труженики кухни имеют множество достоинств, которые вряд ли оценят чопорные кухни глянцевых журналов интерьера, однако ощутимы на обычных кухнях, где живут и работают простые люди.

  • Скромная ценовая политика позволяет покупать вытяжки людям с разным достатком.
  • Данный вид очистительных агрегатов характеризуется доступностью и легкостью монтажа. Для их установки не нужно покупать дополнительные инструменты и оборудование, сооружать сложную конструкцию из труб и воздуховодов. Понадобится только бытовая дрель и монтажные анкера. С их помощью можно повесить вытяжку над варочной поверхностью или над столом за несколько минут.
  • Подвесные вытяжки работают тихо, их практически не слышно. Одномоторные агрегаты производят звуковой фон в районе 40-45 ДБ и этот показатель зафиксирован при максимальной нагрузке на аппарат. Данный показатель сравним с негромким звучанием музыки, или тихому разговору, который ведут собеседники на расстоянии не более пяти метров. Двухмоторные вытяжки шумят чуточку больше, однако и их показатели уровня звука вписываются в пределы нормы. Широкий ассортимент продукции позволяет выбрать наиболее подходящий для конкретного случая вариант вытяжки.
  • Известные производители подвесных вытяжек, такие как Bosch, Krona оснащают свои изделия многоразовыми фильтрами, которые легко чистятся. Они не нуждаются в постоянной замене, при этом отлично очищают воздух от копоти, гари, капель жира, влаги. Более того, во многих моделях допускается дополнительная установка угольных фильтров, созданных специально для удаления неприятных кухонных ароматов.

Рекомендации от профи!

Аксессуары для бани Беседка своими руками Бетонный забор Буржуйка своими руками Веранда своими руками Винтовой фундамент Дачный туалет своими руками Декоративный кирпич Забор из камня Заливка фундамента Как сделать забор Калитка из профнастила Камин своими руками Кирпичный забор Клумбы своими руками Кованые ворота Крыльцо своими руками Купель для бани Курятник своими руками Лестница своими руками Металлические ворота Монтаж вагонки Монтаж поликарбоната Насос для дачи Обустройство гаража Ограждения для клумб Отмостка своими руками Парилка в бане Перила для лестниц Погреб своими руками Покраска стен Пресс своими руками Решетки на окна Рулонные ворота Сарай своими руками Сигнализация для дачи Скамейки для дачи Столбы для забора Стяжка пола Твердотопливные котлы Теплица своими руками Установка забора Утепление дома Утепление мансарды Утепление фундамента

Что нужно для монтажа?

Для закрепления и установки вытяжной системы необходимы:

гофра – для вывода воздуха в вентканал.

Совет: лучше выбирайте пластиковую гофру, а не алюминиевую. Она выглядит красивее и работает бесшумно

  • хомуты (2 шт.) – чтобы установить гофру на вытяжку;
  • решётка для вентшахты;
  • шуруповёрт (для деревянной стены);
  • перфоратор либо ударная дрель (для бетонной стены);
  • ножовка и наждачка (для резки и обработки трубы);
  • электролобзик – для проделывания отверстия в шкафу или полке (если система встроенная);
  • уровень, рулетка, маркер – для разметки;
  • нож;
  • отвёртка;
  • герметик (силикон) – для заделывания щелей и стыков между элементами конструкции.

Обязательно: проводите все работы в перчатках и очках!

Чем кухонные вытяжки отличаются от систем кондиционирования

Между кухонными вытяжками и кондиционерами есть существенная разница. Как известно, системы кондиционирования поглощают воздух из помещения и возвращают в холодном или теплом виде. Такой воздух очень сухой и вредный для здоровья, поскольку из квартиры не удаляются различные запахи, микробы и углекислый газ, который образуется при выдохе.


Между кухонными вытяжками и кондиционерами есть существенная разница.

А иллюзия свежего воздуха появляется из-за того, что при охлаждении увеличивается его плотность. В то время как кухонная вытяжка удаляет воздух с вредными веществами и бактериями, тем самым поддерживая здоровую и свежую атмосферу квартиры.


А иллюзия свежего воздуха появляется из-за того, что при охлаждении увеличивается его плотность.

Обратите внимание! Если на кухне установлен кондиционер, то в обязательном порядке должна быть вентиляционная система для поддержания естественного воздухообмена

Установка стенового типа

  1. С помощью рулетки измеряется расстояние между крепёжными отверстиями вытяжки, и их положение переносится на стенку. Обычно фиксация происходит на четырёх саморезах, одна пара служит для навешивания устройства, а вторая жёстко прижимает конструкцию к стене.
  2. В середину вытяжки устанавливается переходник, идущий в комплекте, предназначенный для подключения воздуховода. Прикручивается он четырьмя винтами.
  3. С помощью перфоратора высверливаются отверстия в стене, в которые устанавливаются дюбели.
  4. В верхний ряд вкручиваются крючки, обычно это саморезы с широкой шляпкой.
  5. На эти крючки через специальные отверстия вешается купольный корпус вытяжки.
  6. В оставшиеся два отверстия вставляются саморезы, и вся конструкция притягивается к стене.
  7. Подключается электрика. Следует отметить, что на этом этапе следует не забыть обесточить электрическую линию, с которой соединяется вытяжная техника.
  8. Проверяется правильность подключения, например, путём включения подсветки вытяжки.
  9. К переходнику вытяжки подключается гофрированная трубка и прижимается хомутом.
  10. Обратный конец присоединяется к вентиляционному каналу и также сдавливается хомутом.
  11. В случае необходимости стыки замазываются герметиком.
  12. На последнем этапе надевается декоративная накладка П-образной формы, закрывающая вентиляционный канал.

Аналогично можно повесить и подвесную конструкцию. Единственное отличие от стеновой конструкции в том, что в ней предусмотренные крепления располагаются не сзади купола, а в верхней его части. На потолок устанавливается базовая платформа, к которой крепятся тросики. На них в дальнейшем необходимо повесить вытяжку. Для этого тросики продеваются в ушки, расположенные на устройстве, и крепко притягиваются.

Особенности монтажа

Технология установки кухонной вытяжки может варьироваться в зависимости от конструкционных особенностей такого оборудования.

Правильный самостоятельный монтаж предполагает выполнение целого комплекса работ, включая:

  • непосредственную установку прибора;
  • подключение к электросети;
  • установку вытяжной трубы;
  • присоединение к вентиляционному каналу.

На сегодняшний день допустимыми являются следующие варианты монтажа вытяжного устройства:

  • Монтаж на основе рециркуляции предполагает подвешивание вытяжки на рекомендуемой производителем и противопожарными правилами высоте с установкой в паре выходных отверстий воздуховода специальных заглушек. В результате такого расположения воздух выходит сквозь специальную корпусную решетку.
  • Традиционная установка с прорубанием стены. Задняя стенка корпуса стандартной кухонной вытяжки обладает отверстием, через которое осуществляется вывод продуктов сгорания непосредственно в вентиляционную шахту. Отверстие, расположенное на поверхности корпуса, обязательно прикрывается специальной заглушкой.
  • Наиболее простой, и популярный вариант установки, предполагает задействование круглого вентиляционного отверстия, расположенного на верхней поверхности корпуса. К этому отверстию выполняется присоединение вытяжного канала, проведенного непосредственно до шахты общедомовой вентиляции. В этом случае заглушка применяется для закрытия отверстия, находящегося на задней панели оборудования.

Особого внимания требует этап самостоятельного подключения уже установленного кухонного оборудования к электросети

Важно отметить, что некоторые модели вытяжки реализуются без вилки на конце провода электропитания, поэтому в этом случае часто применяется подключение посредством клеммной колодки. Однако проще всего приобрести нужную вилку и установить её самостоятельно

Схема монтажа вытяжки

Внутри корпуса вытяжного устройства присутствует специальное свободное пространство, которое предназначено для кабелей подключения и позволяет получить очень эстетичный внешний вид прибора. При установке вытяжки, встраиваемой в мебель, выход на электрическое питание целесообразно выполнить над корпусом. Кухонное вытяжное устройство должно подключаться к электрической сети при помощи проводов «фаза», «заземление» и «ноль».

Одним из основных условий получения качественного вытяжного устройства является правильный выбор воздуховода. Алюминиевая круглая гофра – бюджетный и простой в обустройстве вариант с сомнительной эстетикой. Специалисты рекомендуют применять воздуховоды из прочного пластика, отличающиеся привлекательным внешним видом и достойными характеристиками.

Подключение вытяжки на кухне к вентиляции

После подготовки необходимых инструментов, можно начать монтаж электроприбора. Если вы собираетесь установить вытяжку своими руками в коммунальной квартире, то здесь подключение воздуховода к вентиляционному каналу намного проще, нежели на кухне в частном доме, так как там потребуется дополнительно проделать отверстие или шахту, для отвода воздуха на улицу.

Перед установкой вытяжки, следует определиться с воздуховодом, выбрать ПВХ воздуховод либо алюминиевую гофрированную трубу. Каждый из воздуховодов имеет свои плюсы и минусы, например, гофрированная труба, очень удобна и проста в подключении, но ее желательно устанавливать на кухне в тех случаях, когда есть возможность спрятать эти коммуникации, да к тому же при пропускании воздуха через себя, он гремит и издает дополнительный шум. Для того чтобы монтировать такой воздуховод вам потребуется решетка с фитингом и хомут, а для получения необходимой длины, достаточно растянуть саму гофру.

Пластиковый короб (ПВХ) намного дороже в отличие гофрированной трубы, но выглядит эстетично, и используется в тех случаях, когда воздуховод от вытяжки идет в открытом пространстве, в видимой части квартиры. ПВХ воздуховоды, как правило, бывают с прямоугольным и круглым сечением диаметром 100–125 мм, имеют размеры в длину 0.5, 1, 1.5 метра и толщину в один миллиметр. Для получения необходимой длины, потребуются дополнительно ПВХ соединительные элементы, учтите, что все стыки у таких элементов и соединения должны промазываться силиконовой герметикой.

Как правильно подключить вытяжку к воздуховоду самостоятельно видео

При конструкции ПВХ воздуховода, старайтесь делать меньше изгибов, так как каждое колена изгиба снижает тягу на 10%, в гофрированной трубе потери чуть меньше.

Особенности рабочего момента

Если вы думаете, что вышеописанной информации хватит для установки вытяжки своими силами, то здесь вы немного заблуждаетесь.

Данный раздел содержит самые необходимые и важные моменты рабочего процесса, которые могут возникнуть при различных обстоятельствах.

Воздуховод нельзя сужать самовольно, без нужных на то причин. Это может повредить гофрированную трубу, которая сделана из «фольги». Также опасны для такого хрупкого изделия острые загибы. И вообще стоит придерживаться следующего правила: чем больше диаметр воздуховода, тем эффективнее вытягивается воздух.

  • Ориентироваться при установке вытяжки следует по росту хозяйки, которая будет готовить пищу. Если ее рост не превышает 160 см, то расстояние между плитой и прибором можно сократить до 60 см.
  • Не должно быть никаких проводов над плитой, это и с эстетической точки зрения, и по правилам пожарной безопасности. Лучше всего – вывести розетку на уровень вытяжки, чтобы и провод не видно было, и риск возгорания был снижен. Если это невозможно, то протяните удлинитель за шкафами и зафиксируйте его на карнизе.
  • Кто бы вам, что не говорил, но вытяжка работает всегда с шумом. Самые тихие приборы, которые работают в режиме рециркуляции. Либо используется пластиковый воздуховод.
  • Правильная установка кухонных вытяжек осуществляется согласно прилагаемой инструкции. Придерживайтесь тех рекомендаций, которые указаны производителем.
  • Установка кухонной вытяжки в частном доме на стену из сибита может осуществляться без использования дюбель-гвоздей. Возьмите длинный саморез и вкрутите его в стену.

Надеемся на то, что все советы при установке вам помогут обойтись без эксцессов, избежать недоразумений.

Выводы и полезное видео по теме

Видеоинструкции от производителей и квалифицированных монтажников помогут справиться с установкой вытяжного оборудования даже обычному неопытному обывателю.

Видео #1. Как произвести монтаж своими руками наклонной модели:

Видео #2. Инструкция и полезные советы по установке встроенной вытяжки:

Видео #3. Общие рекомендации по выбору и установке:

Как видите, процесс монтажа представляет несколько простых действий. Однако они будут абсолютно бесполезными, если вы неправильно выберете модель, пренебрежительно отнесетесь к точности разметки и заранее не побеспокоитесь об устройстве шкафчика или возможности установки воздуховода.

Зато соблюдение норм, грамотные расчеты и аккуратность позволят вам долго и с удовольствием пользоваться вытяжкой.

Хотите рассказать о том, как устанавливали кухонную вытяжку собственными руками? Есть полезная информация, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии, размещайте тематические фото и задавайте вопросы в расположенном ниже блоке.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.


Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.


Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

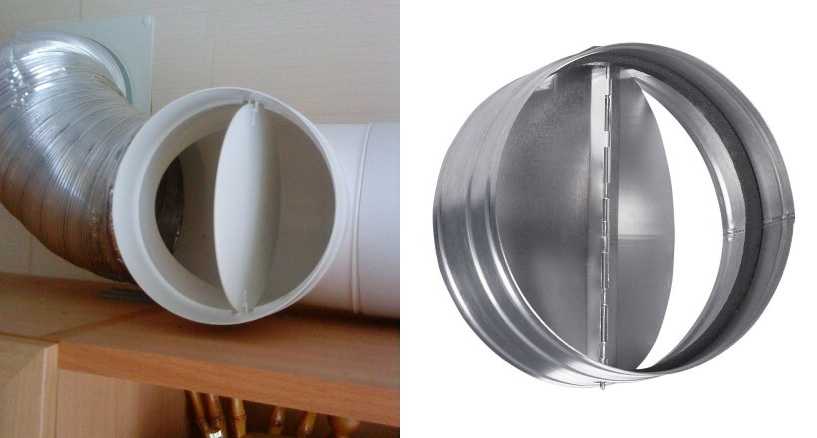

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).


Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.
