Проект дренажа участка: выбор расположения, уклона, глубины, элементов дренажной системы

Назначение дренажа садового участка

Мероприятия по мелиорации, согласно нормам (СНиП 2.06.15), проводят в лесных и сельскохозяйственных угодьях, чтобы почва стала максимально пригодной для выращивания плодовых деревьев, зерновых и овощных культур.

Для этого формируют разветвленную систему открытых канав или закрытых трубопроводов, основное назначение которой – осушить чересчур увлажненные участки.

Конечная цель сбора воды через отводы и рукава различных типов – искусственные или естественные водоемы (если позволяют условия), специальные дренажные канавы, поглощающие колодцы или накопительные резервуары, из которых вода откачивается для полива и ухода за территорией.

Нередко заглубленные в землю трубы, если позволяет рельеф, заменяют наружными сооружениями – канавами и траншеями. Это элементы водоотведения открытого типа, по которым вода движется самотеком

По этому же принципу конструируют сеть трубопроводов для дачного участка, вне зависимости от его площади – 6 или 26 соток. Если территория страдает от частых затоплений после дождя или весеннего половодья, строительство водосборных сооружений обязательно.

Скапливанию лишней влаги способствуют глинистые грунты: супеси и суглинки, потому что ни не пропускают или крайне слабо пропускают воду в нижележащие слои.

Еще один фактор, побуждающий задуматься над дренажным проектом, – повышенный уровень грунтовых вод, о наличии которых можно узнать и без специальных геолого-разведывательных изысканий.

Если на территории дачи рыли котлован под выгребную яму или септик, а он наполнялся водой, то водоносные горизонты расположены в непосредственной близости от поверхности земли. При устройстве скважины буровой организацией вы получите данные о расположении водных горизонтов от специалистов.

Даже если фундамент устоит, нет гарантии сохранения комфортной среды внутри цокольных этажей и подвалов: возможно появление сырости, преждевременной коррозии, грибка и плесени.

Со временем отсыревшие бетонные и кирпичные фундаменты покрываются трещинами, которые сложно заделать. Напротив, они продолжают расти, провоцируя подвижки строений. Чтобы предотвратить разрушение, еще на этапе строительства здания необходимо задуматься об устройстве эффективного дренажа.

Лишняя влага в грунте – это всегда опасность для целостности фундамента строительных объектов: дома, бани, гаража, подсобных построек

Преимущества «Мос-дренаж»

Любые задачи. Инженеры компании «Мос-дренаж» выполняют проектирование местных и общих, глубинных, поверхностных систем для объектов любой сложности, с застройкой и без нее.

Работаем системно. Мы организуем обследование участка, разработаем проектную документацию, обеспечим снабжение, выполним устройство дренажной системы, организуем ее регулярное обслуживание. Возможна поставка и установка насосов для перекачки собранных стоков.

Гарантируем качество. Проектирование выполняется с соблюдением действующих норм СНиП, с учетом характеристик участка, условий на нем. Инженеры компании «Мос-дренаж» обеспечивают высокую точность в подготовке графических материалов, при выполнении расчетов, подборе материалов, комплектующих, оборудования для дренажной системы.

Проектирование

Первая направлена на защиту фундаментов и корней деревьев от излишней влажности, образующейся от близкорасположенных грунтовых вод. Но даже если на участке нет проблем с грунтовыми водами, то позаботиться о сооружении ливневой системы нужно в любом случае.

В противном случае, на участке после каждого дождя будет грязь и лужи, а весеннее таяние снега превратит территорию в болото. Проектирование дренажной системы – начальная и обязательная стадия любого строительства. Не является исключением и строительство дренажной системы.

Немного теории

Чтобы понять, как осуществляется проектирование дренажа, сначала нужно разобраться с терминами, которые употребляют специалисты:

  • Дренаж – это процесс осушения грунта с использованием различных средств – труб или дренажных слоев. При этом в дренажных устройствах не должно накапливаться ила (частиц почвы).
  • Трубопровод дренажный – система дренажных труб, соединенных фитингами, которые предназначены для отведения воды.
  • Слой дренажный – это пропускающий воду слой материалов, состоящий из фильтрационного и инфильтрационного слоя.
  • Фильтрационный слой служит для задержки частиц почвы, он предотвращает образование ила.
  • Инфильтрационный слой используется для отведения воды из зоны соприкосновения с почвой.

  • Разделяющий слой – это слой водонепроницаемого материала, располагаемый между плитой фундамента и дренажной системой.
  • Ступенчатый фильтр – это дренажный слой, состоящий из нескольких слоев, каждый из которых имеет своё значение водопроницаемости.

Выполнение расчетов

Для того чтобы разработать проект дренажной системы для участка и выполнить гидравлический расчет дренажа, необходимо собрать следующие данные:

  • Какова проницаемость отдельных пород, составляющих грунт на участке, а также степень растрескивания твердых пород в данной местности.
  • Какова устойчивость пород, составляющих грунт, к суффозии (процессу вымывания из породы минеральных частиц, которая может привести к «засолению» почвы).
  • Имеются ли на участке тектонические нарушения, и каково качество пород в данной зоне.
  • Каков состав грунтовых вод в данной местности.
  • Где расположены источники питания грунтовых вод и какова интенсивность их деятельности.

Иными словами, расчет дренажа – это сложная работа, требующая профессиональных знаний.

Совет! Как правило, при строительстве частного дома, не проводят особо сложных расчетов. Чаще всего используется стандартная схема дренажа. Однако если на участке особенно сложные условия, то лучше поручить разработку проекта специалистам.

Советы по проектированию

  • Выполнение проекта производится в соответствии с нормативными документами — СНиП 2.06.15-85.
  • Для создания дренажных систем допускается применение керамических, асбестоцементных или полимерных труб.
  • Как правило, современный проект дренажа составляется с учетом использования пластиковых дренажных труб. Этот вариант наиболее практичный. Материал недорогой, удобный в работе, имеющий небольшой вес и долговечный.

  • Трубопровод монтируется с уклоном к месту сбора воды. Величина уклона должна составлять 0,5 – 0,7%.
  • Любой проект дренажной системы должен включать в себя элементы, позволяющие контролировать работу систему и осуществлять ее промывку. Иными словами, в схему должны быть включены ревизионные колодцы.

Совет! Рекомендуется использовать пластиковые смотровые колодцы диаметром 300 мм. Их следует устанавливать на местах резких поворотов. Например, при выполнении дренажной системы по периметру здания, колодцы следует установить по углам дома.

  • Перед внешней стеной цокольного этажа, покрытой гидроизоляцией, следует предусмотреть устройство вертикального дренажного слоя. Этот слой служит для механической защиты гидроизоляции и для отведения воды в трубы дренажной системы.
  • Стандартный проект дренажа участка предусматривает размещение трубопроводов вдоль наружной стены фундамента. Если план фундамента имеет неправильную форму, допускается увеличение расстояния от фундамента при условии, что будет обеспечено наличие инфильтрационного слоя между стеной фундамента и дренажной трубой.
  • Дно трубы должно располагаться на уровне, не менее чем на 20 см ниже, чем самая нижняя точка фундамента. Выступ верхней части трубы выше уровня нижней части плиты фундамента не допускается.
  • Пристенный дренаж должен обходить все стены строения по внешнему периметру.

Виды ливневой канализации

Проектирование дождевой канализации требует от разработчика знания способов сбора и транспортировки стоков. Существуют разные варианты конструкции ливневой системы водоотведения. По способу транспортировки:

  • закрытые каналы. Вода поступает в приемные колодцы, откуда по подземной системе труб проходит к очистным сооружениям, или к точке сброса. Самый сложный вариант, требующий точного расчета сечения труб, определения количества стоков и т.п.;
  • открытые линии. Стоки движутся по надземной системе лотков или желобов. Вариант удобен простотой обслуживания и прочистки каналов. Часто используется в городских условиях, где в составе дождевой воды присутствует большое количество мусора и песка;
  • смешанные. Они состоят из открытых и закрытых участков. Этот вариант встречается чаще всего, так как позволяет сэкономить на земляных работах.

По способу сбора воды:

  • точечные. Это система приемных колодцев, соединенная трубами. Она собирает стоки с низин, участков под водосточными трубами и т.п.;
  • линейные. Состоят из протяженных приемных желобов. Это хороший способ сбора влаги с больших площадей, асфальтированных стоянок и прочих участков.

Выбор подходящего варианта обусловлен важными критериями:

  • конфигурацией и планировкой участка;
  • состоянием его поверхности;
  • способом ее использования.

Необходимо учесть, что эффективный сбор стоков понадобится в любом случае. Правильно составленная схема ливневой канализации обеспечивает максимально полное отведение дождевых стоков. Иначе вода начнет стекаться в низины, проникать в подвалы, разрушать фундамент зданий и сооружений.

Тонкости проектирования и монтажа системы

Составление проекта и монтаж системы водоотвода – это первоначальная задача, которая должна выполнять еще в начале строительства

При этом важно к вопросу отвода стоков, как в городе, так и в загородном имении, подходить комплексно, заботясь сразу о поверхностном дренаже, обустройстве ливневой канализации, хозяйственно-бытовом отводе стоков, и о благоустройстве территории

Как составляется проект водоотвода?

При проектировании поверхностной дренажной системы понадобится учесть ряд факторов, среди которых рельеф, количество осадков, тип грунта, глубина размещения грунтовых вод, тип объекта, назначение и условия эксплуатации объекта.

Для составления проекта следует обращаться в проектную службу, специалисты которой составят проект согласно нормам и требованиям СНиП.

Для чего предстоит предоставить такие документы:

  • Генплан участка, где нанесены размеры и месторасположение всех зданий и сооружений.
  • План участка с топографической съемкой местности, с обозначением места расположения накопительной емкости стоков/водоотводного колодца.
  • Технический отчет об инженерно-геологических условиях территории.

При составлении проекта специалисты обязательно подберут подходящее оборудование для обустройства системы с указанием класса прочности и необходимого количества конструкционных элементов.

На схеме изображен пример технического решения водоотвода лотками через лестницу с использованием усиленной серии для обустройства линейного дренажа

Проектирование заключается в расчетах и выборе оптимального места под укладку линейного дренажа.

Проект включает следующие расчеты и схемы:

  • Размещение лотков линейного водоотвода.
  • Расчет гидравлического сечения лотков, подбор их оптимального места размещения.
  • Места расположения секционных дождеприемников, учитывая предполагаемые точки максимального сброса стоков.
  • Точки подключения водоотводных труб (их угол уклона) и ревизионных колодцев с указанием на плане их места размещения.
  • Схемы монтажа всех элементов системы водоотвода – лотков, дождеприемников, ревизионных колодцев.
  • Комплексный перечень всех, необходимых для обустройства системы, элементов – лотков, дождеприемников, труб, колодцев, люков и всех комплектующих.

У нас на сайте есть другие статьи о проектировании дренажных систем:

  1. Проект дренажа участка: выбор расположения, уклона, глубины, элементов дренажной системы
  2. Расчет ливневой канализации: разбор важных особенностей проектирования

Ключевые правила установки системы

Монтаж системы осуществляется согласно утвержденному проекту и с учетом рекомендаций конкретного производителя, у которого покупаются элементы системы водоотвода поверхностного типа. Кстати, все комплектующие лучше всего приобретать у одного производителя, продукция которого вам подходит по своим характеристикам и ценовой категории.

Далее рассмотрим кратко основные правила и этапы монтажа поверхностной системы отвода стока.

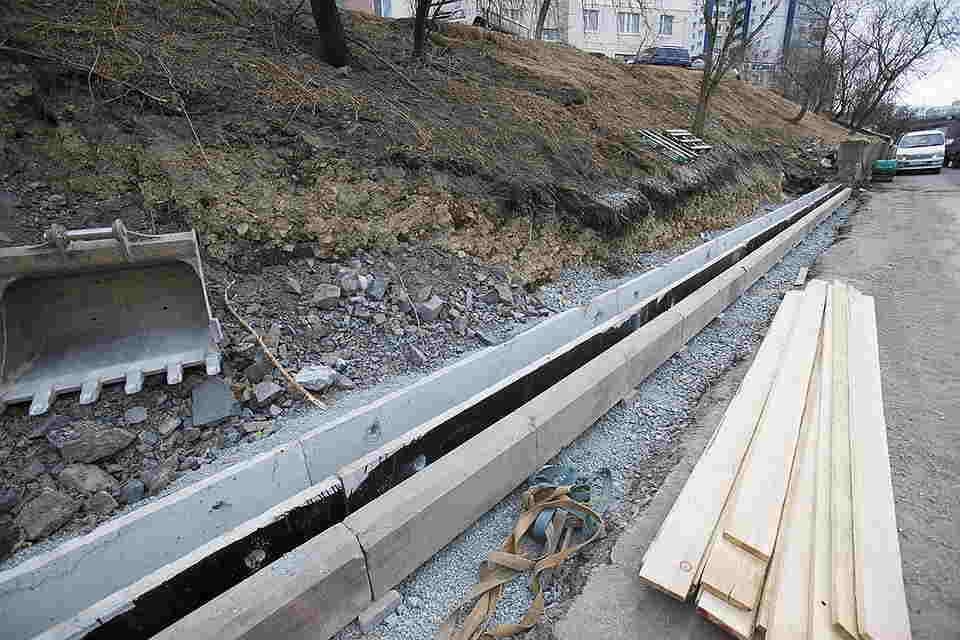

Сначала специальными захватами рабочие вручную выполняют закладку и герметизацию водоводов. Затем в траншею заливают бетонную «подушку», толщина которой указана в рекомендациях производителя лотков. Шнуром отмечают линию укладки лотков для сборки стока.

Первым делом устанавливают пескоуловители, а затем приступают к монтажу лотков, устанавливая их встык. Все точки соединения герметизируют.

При монтаже важно следить, чтобы края всех желобов были ниже уровня покрытия на 3 мм. Сверху на них устанавливается защитная решетка, которая фиксируется болтами/фиксаторами, идущими в комплекте. Подключение линейного водоотвода к общей системе канализации осуществляется через пескоуловители

Также важно предусматривать устройство точечного дренажа в местах стока воды из трубы

Подключение линейного водоотвода к общей системе канализации осуществляется через пескоуловители

Также важно предусматривать устройство точечного дренажа в местах стока воды из трубы

Что касается времени монтажа системы, то специалисты, если предполагаются незначительные объемы работ, могут справиться даже за один день.

Строительство дренажной системы

Существующие схемы дренажных систем можно разделить на две группы:

  • Поверхностные системы, которые могут быть точечными или линейными.
  • Глубинные системы, обеспечивающие отведения излишков влаги, образуемых грунтовыми водами.

Поверхностный дренаж

Поверхностный дренаж – это простейшая система, позволяющая организовать отведение большого количества воды с поверхности почвы. Этот тип дренажа может быть точечным или линейным.

При организации точечной системы отведения вод используют дождеприемники, которые устанавливают в местах, где во время выпадения осадков накапливается большое количество воды. Дождеприемники следует установить:

  • В местах расположения водосточных труб.
  • В низинных местах участка.
  • В местах установки водопроводных кранов на участке.

Дождеприемники соединяются с центральной трубой, которая используется для вывода воды с территории участка. Современная конструкция дренажа по линейной схеме предусматривает использование специальных деталей – лотков, желобов или каналов.

Их устанавливают в подготовленные канавы, прокопанные с уклоном к месту сбора воды, а сверху прикрывают решетками. Для того чтобы исключить остановку системы из-за накопившегося мусора, следует установить пескоуловители – специальные емкости, в которых оседает песок, листья, ветки и прочий мусор.

Системы глубинного дренажа

Поверхностные системы отлично справляются с отведением воды, выпадающей в виде осадков, а вот для борьбы с грунтовыми водами они неэффективны. Для решения проблемы необходимо устройство закрытого дренажа.

Наиболее эффективная технология устройства дренажа – это строительство системы, которая состоит из полимерных дренажных труб. Трубы укладываются с уклоном, направленным к месту сброса воды, то есть водоприемнику. Монтаж осуществляют по следующему алгоритму:

Строительство начинается с установки коллекторного колодца, то есть оборудования места, куда будет поступать вода.

  • После установки коллектора можно начинать готовить траншеи для укладки дренажных труб. Траншеи прокапываются таким образом, чтобы их глубина была на 20-30 см больше, чем планируемая глубина укладки трубы. При подготовке траншей, не стоит забывать о том, что необходимо выдержать уклон дренажной трубы в размере 0,5 -0,7%.
  • Если по каким-то причинам выдержать заданный уклон невозможно, (например, помешать может сложный рельеф), то в схему приходится включать дополнительное оборудование — насос для дренажа.
  • Затем в траншеях устраивают песчаную подушку высотой 10 см, песок качественно утрамбовывают.

  • Подготовленные траншеи выстилают геотекстильной тканью, размещать нетканое полотно следует так, чтобы его края выступали за бортики траншеи.
  • Теперь насыпают слой гравия толщиной 10-20 см, на который укладывают трубы.
  • В местах поворота трубопровода следует установить смотровые колодцы. Такие же колодцы следует ставить и на прямолинейных участках через 50 метров.
  • Поверх трубы следует насыпать слой промытого гравия и обернуть эту конструкцию геотекстилем. Закрепить ткань можно при помощи полиэтиленовой бечевки.
  • Геотекстиль в этом случае выполняет функцию фильтрующего материала. Он не пропускает частицы грунта и не дает заиливаться слою гравия.
  • Далее выполняется обратная засыпка траншей. Сначала используется песок, затем грунт, сверху можно уложить полосы дерна. Сооружение песчаной подушки рекомендуется потому, что этот материал не подвержен деформационным сдвигам во время цикла замерзания-оттаивания. То есть песчаная подушка предохраняет трубы от разрушения в период межсезонья.

Итак, устройство дренажа на участке – это необходимое мероприятие, направленное на защиту от вредного воздействия влаги на постройки и растения. Как правило, стандартные схемы дренажа несложны, и их вполне можно соорудить собственными силами, без привлечения специалистов.

Популярные схемы дренажных систем

Рассмотрим несколько схем, которые часто включают в проект дренажа дома на дачном участке. Среди них системы для отвода вод от дома, а также водосборные конструкции развернутого вида.

Одна из самых распространенных схем – пристенный дренаж для повышения характеристик гидроизоляционной защиты фундамента и цоколя.


Пристенная система служит эффективной защитой подвальных и полуподвальных помещений от затопления. Она предотвращает как разрушительные процессы с внешней стороны, так и отсыревание внутренней отделки

Схема устройства накопительного колодца для сбора и дальнейшего использования дренажных вод пригодится тем, кто привык экономно расходовать природные ресурсы.


Дренажный колодец – большой резервуар из пластика, кирпича или бетона, который устанавливают в нижней точке участка. К нему ведут трубопроводы и траншеи со всей территории

Вариант схемы открытого дренажа. Оптимальный вариант для дачников, являющихся владельцами приусадебных участков с наклоном или неровным рельефом.


Обозначения: 1 – водосточная траншея; 2 – ограда садового участка; 3- канава за пределами участка; 4 – каналы или дрены; 5 – коллектор. Расположение каналов можно менять в зависимости от конкретных особенностей рельефа

Эскиз дренажа для благоустройства садового участка и прилегающей к дому территории. Судя по рисунку, дом в отдельно обустроенной дренажной конструкции не нуждается.

Безусловно, выбор схемы полностью зависит от условий конкретного дачного участка, следовательно, начинать проектирование следует с изучения собственной территории.

Составление проекта дренажной системы

Чтобы добиться максимального результата и создать действующую систему отвода вод, необходимо составить проект дренажа. При составлении схемы и плана рекомендуем опираться на нормативы, представленные в СНиП 2.06.15-85. Здесь же можно найти информацию о размерах, качестве и материале элементов для дренажных систем.


Проект обязательно должен включат в себя и общие положения (например, чертеж системы на территории дачного участка), и проработанную детализацию всех элементов – от дренажных труб до колодцев и сложных узлов (+)

Обязательное приложение – смета с указанием строительных мероприятий и сумм на материалы и работы.

Перед составлением проекта необходимо самостоятельно или при помощи специалистов подготовить следующие материалы:

  • данные о грунте и верхних почвенных слоях (состав, технические характеристики);
  • план расположения всех значимых объектов – зданий, бассейна, беседок, дорог;
  • схемы фундаментов построек в разных ракурсах и в разрезе, с указанием размеров и глубины закладки;
  • топографическая карта дачного участка с указанием особенностей рельефа;
  • схема существующих поверхностных и находящихся в земле коммуникаций;
  • данные о гидрогеологических особенностях местности.

Также на схемах и чертежах желательно указать декоративные объекты и места посадки зеленых насаждений. Это необходимо, чтобы элементы дренажной системы не повредили фруктовые деревья, клумбы, альпийские горки и др.

Проекты для песчаных и глинистых грунтов различаются. Например, для песчаных легче разработать систему, направленную на понижение уровня грунтовых вод, а для суглинков наиболее эффективным является местный открытый дренаж.

Напоминаем, что дренажная система эффективно функционирует только при профессиональном подходе, любительские схемы часто не срабатывают.

Виды систем отвода воды с участка

Схем водоотвода множество, но все разновидности можно объединить в три большие группы: открытые, закрытые и комбинированные. В соответствии с этим различают три основных вида дренажных конструкций: поверхностные, глубинные и также комбинированные. Рассмотрим особенности каждого.

Особенности открытого дренирования

Сбор воды открытым дренированием производится благодаря системе канав и траншей, то есть объектов, не закрытых слоем земли сверху. Устраивают его для сбора и отвода воды из почвенно-растительного слоя, т.е. для дренажа участка. Принцип действия открытой системы основан на способности подземной воды устремляться в освобожденное от грунта пространство так, как она перетекает в колодец.

Располагают разветвленную сеть под небольшим углом, чтобы стекшаяся в канавки вода самотеком перемещалась за границы участка (карьер или пожарный водоем) или аккумулировалась для полива в накопительном колодце.

Стенки канавок открытой системы при необходимости укрепляют уплотняемой мятой глиной, выкладывают булыжником или плиткой. Допустимо проводить укрепление сплетенными между собой гибкими ветвями кустарников или подходящих деревьев.


Для того чтобы водоприемники дренажной системы участка не забивались мусором и листвой иногда поверх канав устанавливают защитные решетки

Конечная точка сбора вод сплавной дренажной системы – естественные (реки, озера, пруды) и искусственные водоемы, а также канавы, овраги, карьеры, расположенные за ограждениями дачного участка. Дренажная сеть накопительного типа предполагает сбор транспортируемой подземной воды в накопительный колодец.

  • охват всех точек накопления воды;
  • расчет уклона дренажных траншей;
  • обеспечение защиты системы от засорения;
  • мероприятия по предотвращению появления новых заболоченных мест;
  • расположение водосборника в нижней точке рельефа.

Нормы угла уклона каналов зависят от типа грунта: для глинистого от 0,002, для песчаного – от 0,003.

Существует мнение, что открытый дренаж не эстетичен. Это не так, потому что разработано множество способов красивого оформления наружных водоотводов.


Один из способов – с помощью насоса устроить небольшой водопад или ручей. В засушливое время года каменистое или галечное дно превращается в «сухой ручей», который среди зелени также выглядит весьма привлекательно

Существенный недостаток открытого дренажа кроется в ощутимом сокращении полезной площади участка. Есть ограничения по глубине заложения кюветов и канавок, т.к. их не принято устраивать ниже 0,5 – 0,7 м от дневной поверхности.

При необходимости соорудить дренажную систему на бóльшей глубине приходится увеличивать ширину траншей, устраивать переходные мостики, тщательно продумывать схему дренажа, чтобы не затруднять перемещение людей и личной техники по участку.

Разновидности закрытого дренажа

Для обустройства закрытого дренажа потребуется инженерный проект, так как все элементы находятся под землей, и от их правильного расположения зависит функциональность системы. Различают местный и общий вид глубинного дренажа.

Если вам необходимо защитить фундамент только одного здания или отвести воду с дороги – это местная разновидность, если вы решили осушить весь участок – общая.

Местные виды систем, в свою очередь, делятся на:

  • пристенные (в глинистых грунтах, на поверхности, по периметру построек – дома, бани, гаража);
  • пластовые (в грунте под зданием);
  • кольцевые (в песчаных грунтах, вокруг построек, ниже фундамента).

Все перечисленные виды закрытого дренажа служат для предотвращения подтапливания фундамента, а также для защиты от просачивания грунтовых вод в повальные и цокольные помещения.

В зависимости от расположения дренажных труб системы делятся на различные типы: горизонтальные (наиболее востребованные на дачах), вертикальные и комбинированные.


Все перечисленные виды (пристенный, кольцевой и пластовой дренаж) относятся к горизонтальной разновидности. Трубы располагают с небольшим наклоном под фундаментом или вокруг него

Для обустройства вертикальной системы используют насосное оборудование. Это сложная конструкция, поэтому для благоустройства частного сектора применяется крайне редко. Соответственно, и комбинированный тип глубинного водоотведения не распространен.

Галерея изображений

Фото из

Неглубоко заложенная дренажная система

Устройство дренажа для осушения почвы

Глубинный вариант дренажной системы

Глубина заложения пристенного дренажа

Проект дренажа по периметру участка – пошаговая инструкция

Перед составлением проекта необходимо узнать особенности участка:

  1. Начертить план с точным расположением всех построек, садовых дорожек и беседок. Учесть те места, где проходят наружные и подземные коммуникации.
  2. Составить схему с размерами фундаментов построек, особенно внимательно изучить глубину их залегания.
  3. Нарисовать топографическую карту с указанием особенностей рельефа.

Чтобы комплектующие дренажной системы не повредили корни растений, на чертеже отмечаются места посадки деревьев и кустарников.

Пример устройства закрытой конструкции дренажа по периметру участка

  1. Определить месторасположение естественного приемника воды – дорожная канава или природный водоем.
  2. По периметру участка прорыть траншеи глубиной 1-1,3 м и шириной 40 см для укладки в них магистральных труб диаметром 110 мм. Минимальное расстояние расположения траншей от забора составляет 50 см, от края отмостки постройки – 100 см.
  3. Выкопать на участке траншеи глубиной 80 см и шириной 30 см для перфорированных труб, которые собирают воду и передают ее магистральным каналам. Для полноценного стока воды необходимо соблюдать уклон не менее 1 см на 1 погонный метр. Промежуток между дренами для глинистой почвы составляет 8-10 метров.
  4. Пролить каналы большим количеством воды. Если скорость оттока низкая, то необходимо увеличить градус уклона, при застое вод – создать дополнительные дренажные ответвления.
  5. После проверки дно засыпать речным песком на 10 см и утрамбовать.
  6. Каналы выстелить геотекстилем, плотность которого составляет 120-150 гр/м2, и заполнить гравийным щебнем с фракцией 20-40 мм на высоту 5-10 см.
  7. Чтобы предотвратить заиливание, трубы надо обмотать геотекстилем или объемными фильтрами из кокосового волокна.
  8. Уложить гофрированные трубы и подвести их к магистральным каналам. В поворотах трубы соединить между собой фитингами или крестовинами, завернутыми в геотекстиль.
  9. Засыпать дренажную конструкцию крупнозернистым песком или гранитным щебнем фракции 5-20 мм.
  10. Сложить внахлест края геотекстиля и закрыть траншею дерном.

Когда нет природного водоприемника или искусственного оврага, то собранная вода может поступать в накопительный колодец, который обустраивают в низком месте участка. Если рельеф местности позволяет, то вода следует в дренажный приемник самотеком. В противном случае для откачки воды используют насосное оборудование. Для контроля над работой дренажной конструкции и очистки труб создают смотровые колодцы. Их располагают в поворотах и местах пересечения труб.

dizlandshafta

Полезно3Бесполезно

Что такое СНиП?

СНиП – это аббревиатура, образованная от «Строительные нормы и правила». Согласно этим сводам определяются требования различных организаций к выполнению канализации, водоотвода, различны построек и прочих инженерных сооружений. В СНиП учитываются эргономические, экономические, архитектурные, технические характеристики, которые должны быть выполнены.


Проект дренажа по СНиП

Зачем соблюдать СНиП, если канализация, дренаж или любая другая коммуникация итак работает:

  1. Любое строительство нужно узаконивать, будь-то сооружение пристройки возле дома или разводка канализационного трубопровода. Если Вы не соблюдали нормы, которые озвучены в регламентирующем документе – то проект не будет законен. Государственные организации могут заставить перестраивать трубопровод или даже оштрафовать Вас;
  2. СНиП не только помогает правильно построить дренажные системы, но и способствует определенной экономии. В документе обозначены многие готовые решения для проектировки водоотвода, наименее затратные для хозяина;
  3. Коммуникация, выполненная по определенным нормам, более эффективна и долговечна. Она менее подвержена негативному воздействию грунтовых вод, нарушению герметизации или другим факторам.

Популярные схемы дренажных систем

Рассмотрим несколько схем, которые часто включают в проект дренажа дома на дачном участке. Среди них системы для отвода вод от дома, а также водосборные конструкции развернутого вида.

Одна из самых распространенных схем – пристенный дренаж для повышения характеристик гидроизоляционной защиты фундамента и цоколя.


Пристенная система служит эффективной защитой подвальных и полуподвальных помещений от затопления. Она предотвращает как разрушительные процессы с внешней стороны, так и отсыревание внутренней отделки

Схема устройства накопительного колодца для сбора и дальнейшего использования дренажных вод пригодится тем, кто привык экономно расходовать природные ресурсы.


Дренажный колодец – большой резервуар из пластика, кирпича или бетона, который устанавливают в нижней точке участка. К нему ведут трубопроводы и траншеи со всей территории

Вариант схемы открытого дренажа. Оптимальный вариант для дачников, являющихся владельцами приусадебных участков с наклоном или неровным рельефом.


Обозначения: 1 – водосточная траншея; 2 – ограда садового участка; 3- канава за пределами участка; 4 – каналы или дрены; 5 – коллектор. Расположение каналов можно менять в зависимости от конкретных особенностей рельефа

Эскиз дренажа для благоустройства садового участка и прилегающей к дому территории. Судя по рисунку, дом в отдельно обустроенной дренажной конструкции не нуждается.

Безусловно, выбор схемы полностью зависит от условий конкретного дачного участка, следовательно, начинать проектирование следует с изучения собственной территории.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
