Солнечное отопление частного дома: варианты и схемы устройства

Подключение тепловых коллекторов

Схема подключения определяется прямым назначением конструкции, чаще всего применяется два варианта:

Для нагревания воды в летнее время.
Для нагревания теплоносителя зимой в системах отопления и горячего водоснабжения.

Первый вариант отличается своей простотой, его работа основана на естественном перемещении теплоносителя. Следовательно, такая схема использования солнечной энергии для частного дома может использоваться без циркуляционного насоса. Принцип работы выглядит следующим образом: при нагревании солнечными лучами вода в коллекторе расширяется и поступает в накопительный бачок. На место уходящей воды засасывается холодная жидкость.

Однако следует учитывать, что для большей эффективности работы системы с естественной циркуляцией необходимо создать определенный угол наклона

Кроме того важно расположить накопительный бак на более высоком уровне, чем солнечный коллектор.

Для поддержания высокой температуры теплоносителя аккумулирующий бак требует дополнительной теплоизоляции.

Максимально эффективная работа солнечного коллектора требует использования более сложной схемы подключения.

В систему заливают незамерзающий теплоноситель и врезают циркуляционный насос. Для управления его работой устанавливают контроллер и температурные датчики. Первый датчик показывает значения температуры воды в аккумулирующем бачке, второй датчик устанавливают на трубе, подающей горячий теплоноситель от солнечного коллектора. Такая схема работает по следующему принципу: при нагревании воды в баке выше заданных параметров происходит отключение циркуляционного насоса, и движение теплоносителя прекращается. Когда температура понижается до контрольных значений, контроллер включает котел отопления.

Интеграция СЭС в общее электроснабжение дома и другие возможные варианты установок

Но даже если купить солнечные батареи для отопления в таком количестве хватит денег, что делать с выработкой весной, летом и осенью? Ведь генерация СЭС на 30 кВт составляет в такие месяцы 100-180 кВт*ч в сутки, тогда как для полного потребления дома в это время достаточно 25 кВт*ч.

Даже такой объем позволит снабжать энергией следующий примерный набор устройств:

Электроприборы	Мощность, Вт	Количество	Время применения (часов в сутки)	*Потребление (кВтч в сутки)**
Внутреннее и внешнее освещение	10	20	5	1
Зарядки для телефонов	5	2	1	0,01
Телевизоры	80	2	3	0,48
Компьютеры и ноутбуки	150	2	12	3,6
Фен	1000	1	0,5	0,5
Холодильник	50	1	24	1,2
Электрочайник	2000	1	0,2	0,4
Микроволновая печка	800	1	0,3	0,24
Электроплита	2000	1	3	6
Электрокотел для подогрева воды	2500	1	2	5
Кондиционер	800	1	3	2,4
Стиральная машина	1500	1	2	3
ИТОГО:				23,83

Куда использовать остальные 40-100 кВт? И существует ли вариант «сброса» излишков в централизованную сеть? Рассмотрим эти вопросы подробно.

Основным недостатком солнечной станции, установленной исключительно для автономного отопления дома солнечными батареями в зимний период, является её неэффективное использование. Ведь в остальное время года, когда ежемесячная генерация намного выше, будет много излишек электроэнергии. В этом нет ничего критичного для оборудования, оно само снизит генерацию и ничего с этим делать не нужно. Вопрос в другом, куда можно потратить эту лишнюю энергию во благо?

Ситуацию могла бы исправить установка не полностью автономной, а гибридной или сетевой версии, при условии наличия стабильной центральной электросети. Но и это не панацея, ведь, при ныне действующем российском законодательстве, такие варианты не дадут быструю окупаемость.

Более того мы рассчитали станцию на 30кВт, а продавать энергию в централизованную сеть на договорных условиях для частных станций мощностью более 15 кВт запрещено, нужно будет ограничивать продажу (в настройках системы) до 15кВт. Сетевая или гибридная модификация меньшей мощности может помочь решить вопрос, но излишки пришлось бы реализовывать по оптовой цене для региона – т.е. в среднем по 2 руб. за 1 кВт*ч. Учитывая стоимость оборудования, затраченную на СЭС для отопления солнечными батареями, подобный выход (при наличии стабильной центральной сети), финансово абсолютно нецелесообразен.

Интеграция СЭС в существующие системы отопления

Последний, вполне приемлемый вариант – использовать солнечные панели для обеспечения электроэнергией отдельных элементов уже существующих отопительных систем дома.

Газовый и твердотопливный котлы.
В таких отопительных системах необходимо снабжать электроэнергией только двухконтурный котел (или насос, если он технически не интегрирован в котел). Его потребление – не более 60-100 Вт/час, или 0,1 х 24 = 2,4 кВт*ч/сутки. В этом случае достаточно будет электростанции на 2,5-3 кВт, стоимостью не более $2500-3000 из 8-10 панелей, которые поместятся на любой крыше. А в летнее время года, такой системы будет достаточно чтобы снабжать электричеством весь дом.
2.
Тепловые насосы.
Следующий способ отопления солнечными батареями – обеспечить э/э тепловые насосы. Для частного дома площадью 80м2 расчет потребления электроэнергии при таком виде отопления довольно сложный и зависит от многих субъективных факторов. Для тепловых насосов необходимой мощности может понадобится СЭС мощнее, чем для газового отопления той же площади – на 5-8 кВт.

Плюсы и минусы альтернативной отопительной системы

Достоинств у солнечной системы обогрева не так много, но каждое из них весомо и может стать причиной для частных экспериментов:

Экологические достоинства. Это безопасный для жильцов дома и окружающей природы, чистый источник тепла, не требующий применения традиционных видов топлива.
Автономность. Владельцы систем абсолютно не зависят от цен на энергоносители и от экономической обстановки в стране.
Экономичность. При сохранении традиционной отопительной системы появляется возможность снизить затраты на оплату горячего водоснабжения.
Общедоступность. Для установки солнечных систем не нужно разрешения из государственных инстанций.

Но существует и неприятные моменты, способные испортить общую картину. Например, для определения эффективности работы системы потребуется продолжительный период – не менее 3 лет (при условии, что солнечной энергии достаточно и она используется активно).

Установка только солнечных модулей потребует больших вложений: самые дешевые кремниевые панели обойдутся не менее 2200 руб. за штуку, а поликристаллические шестидиодные элементы первой категории – до 17000 за штуку. Подсчитать стоимость 30 модулей довольно просто (+)

Пользователи отмечают следующие недостатки:

высокие цены на оборудование, необходимое для запуска системы в эксплуатацию;
прямая зависимость количества произведенного тепла от географического положения и погоды;
обязательное наличие резервного источника, например, газового котла (на практике зачастую резервной оказывается гелиосистема).

Чтобы добиться большей отдачи, приходится регулярно следить за исправностью коллекторов, очищать их от мусора и беречь от образования наледи в заморозки. Если температура часто опускается ниже отметки 0ºС, нужно позаботиться о дополнительной теплоизоляции не только элементов гелиосистемы, но и дома в целом.

Варианты использования солнечной энергии

Солнечная батарея и солнечный коллектор — это устройства разного типа. Солнечные батареи используют не только для отопления дома. С их помощью энергия солнца преобразуется в электрическую энергию, накапливается в аккумуляторах, а затем используется для различных нужд: питание электроприборов, подогрев теплоносителя в системе и т. д. Это устройство можно сделать своими руками, но все же фотоэлементы, составляющие основу батарей, придется купить отдельно. Работа заключается в том, чтобы соединить фотоэлементы в цепь, зафиксировать их в специальном корпусе и правильно установить.

С помощью коллектора организуют солнечное отопление частного дома, используя непосредственно тепловую энергию. Солнечные лучи подогревают воду, которая затем поступает в отопительную систему дома. Использовать эту же систему можно и для одновременной организации горячего водоснабжения. Чтобы сделать солнечный коллектор не нужны специальные фотоэлементы. Народные умельцы успешно занимаются изготовлением таких солнечных систем отопления из подручных материалов.

Пример расчета необходимой мощности

При расчете необходимой мощности солнечного коллектора очень часто ошибочно производят вычисления, исходя из поступающей солнечной энергии в самые холодные месяцы года.

Дело в том, что в остальные месяцы года вся система будет постоянно перегреваться. Температура теплоносителя летом на выходе из солнечного коллектора может достигать 200°С при нагреве пара или газа, 120°С антифриза, 150°С воды. Если теплоноситель закипит, он частично испариться. В результате его придется заменить.

Компании производители рекомендуют исходить из таких цифр:

обеспечение горячего водоснабжения не более 70%;
обеспечение отопительной системы не более 30%.

Остальное необходимое тепло должно вырабатывать стандартное отопительное оборудование. Тем не менее при таких показателях в год экономится в среднем около 40% на отоплении и горячем водоснабжении.

Мощность вырабатываемая одной трубкой вакуумной системы зависит от географического местоположения. Показатель солнечной энергии падающей в год на 1 м2 земли называется инсоляцией.

Зная длину и диаметр трубки, можно высчитать апертуру – эффективную площадь поглощения. Остается применить коэффициенты абсорбции и эмиссии для вычисления мощности одной трубки в год.

Пример расчета:

Стандартная длина трубки составляет 1800 мм, эффективная – 1600 мм. Диаметр 58 мм. Апертура – затененный участок создаваемый трубкой. Таким образом площадь прямоугольника тени составит:

S = 1,6 * 0,058 = 0,0928м2

КПД средней трубки составляет 80%, солнечная инсоляция для Москвы составляет около 1170 кВт*ч/м2 в год. Таким образом одна трубка выработает в год:

W = 0,0928 * 1170 * 0,8 = 86,86кВт*ч

Необходимо отметить, что это очень приблизительный расчет. Количество вырабатываемой энергии зависит от ориентирования установки, угла, среднегодовой температуры и т.д.

С всеми видами альтернативных источников энергии и способами их использования вы сможете ознакомиться в представленной статье.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема с водяным коллектором

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

Летний вариант для горячего водоснабжения
Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.

Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.

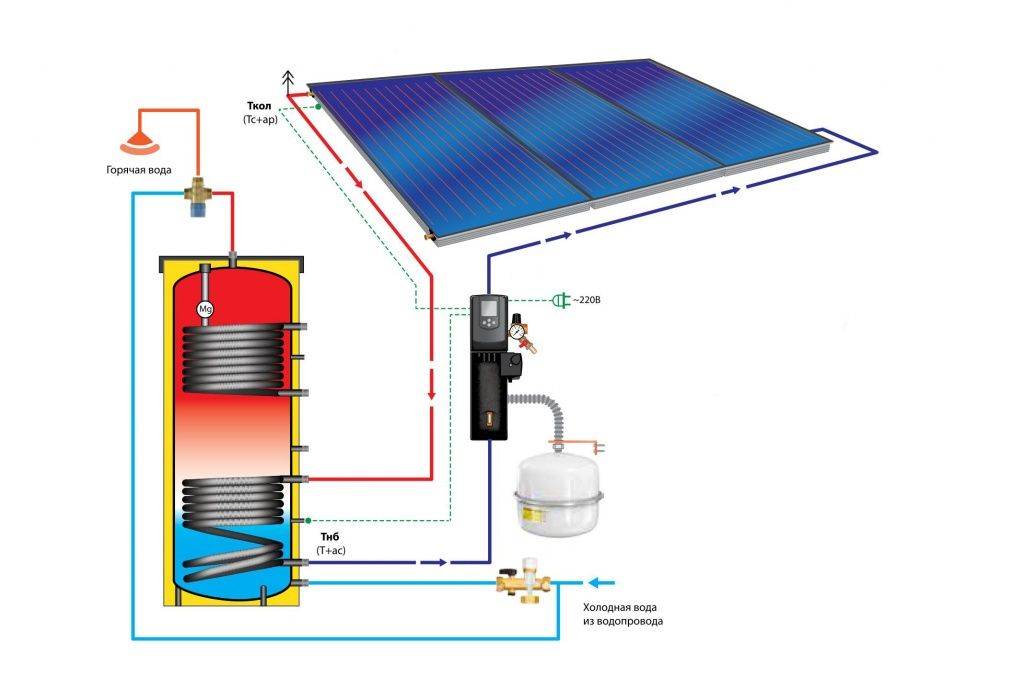

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.

В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Схема с солнечной батареей

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Галерея изображений
Фото из
Рабочая часть солнечных батарей представляет собой набор последовательно соединенных кремниевых пластин

Хотя внешне солнечные батареи могут и напоминать закрытые плоские коллекторы, но принцип работы приборов этого вида существенно отличается

Батареи с фотоэлектрическими элементами вырабатывают электроэнергию, которую можно использовать для нагрева теплоносителя или для питания электрических обогревателей

Для сооружения солнечной панели недостаточно подручных средств. Потребуются кремниевые пластины, которые придется покупать

Солнечные электростанции в отоплении дома

Процесс установки солнечных панелей на кровлю

Самостоятельный монтаж прибора на крышу гаража

Самодельный электроприбор для солнечного отопления

Использование электрических конвекторов

Если, несмотря на то, что электричество нельзя назвать самым экономичным из всех видов отопления, вы все же решили воспользоваться данным вариантом, то отличным решением станут конвекторы, которые можно устанавливать как на стены, так и на пол. В последнем случае устройство можно будет передвигать из комнаты в комнату, что делает его мобильным. Среди дополнительных преимуществ можно выделить абсолютную безопасность, так как приборы обладают защитой от перегрева, а их корпус нагревается не столь сильно, температура не превышает 80 градусов.

Если учитывать, что самыми экономичными конвекторы называться не могут, то лучше всего для снижения счетов за электроэнергию приобретать устройства со встроенными терморегуляторами, которые позволяют сделать систему наиболее экономичной при эксплуатации. По функциональности такие агрегаты самые инновационные, что связано с использованием дополнительного блока управления. А вот что касается цены, то конвектор обойдется примерно в 3000-7000 руб. за обогреватель. Если рассчитывать, что на одну комнату потребуется один прибор, то стоимость такой системы отопления обойдется примерно в 20000 руб. Экономичные конвекторы отопления электрические могут оправдать ожидания, если дом достаточно небольшой, а к выбору прибора вы подойдете с учетом наличия в нем терморегулятора.

Разновидности

В самом широком понимании термин «солнечная батарея» означает некоторое устройство, которое позволяет преобразовывать излучаемую Солнцем энергию в удобную форму с целью последующего использования в различных сферах человеческой жизнедеятельности. Для обогрева домов используются два типа солнечных батарей.

Фотоэлектрические элементы

Батареи этого класса часто называют преобразователями, поскольку с их помощью энергия солнечного излучения преобразуется в электрическую. Такое превращение стало возможным благодаря свойствам полупроводников. Ячейка фотоэлемента состоит из двух материалов, один из которых обладает дырочной проводимостью, а другой – электронной.

Фотоэлектрические элементы

Поток фотонов, из которых состоит солнечный свет, заставляет электроны покинуть свои орбиты и мигрировать через Pn-переход, что и является, собственно, электротоком.

По виду используемых материалов различают три вида фотоэлектрических батарей: кремниевые, пленочные и концентраторные.

Кремниевые

К этому типу относится более трех четвертей выпускаемых сегодня солнечных электробатарей. Это обусловлено распространенностью кремния в земной коре, а также тем, что большинство технологий в сфере производства полупроводниковой электроники было ориентировано на работу именно с этим материалом.

В свою очередь элементы на базе кремния делятся на две разновидности:

монокристаллические: наиболее дорогой вариант, КПД составляет 19% – 24%;
поликристаллические: более доступны, но имеют КПД в пределах 14% – 18%.

Пленочные

При производстве фотоэлементов данной группы используются полупроводники, имеющие более высокий, чем у моно- и поликристаллического кремния, коэффициент поглощения света.

Это позволило на порядок уменьшить толщину элементов, что положительно отразилось на их стоимости. Применяются следующие материалы:

теллурид кадмия (КПД – 15% – 17%);
аморфный кремний (КПД – 11% — 13%).

Концентраторные

Эти батареи имеют многослойную структуру и характеризуются самой высокой эффективностью – около 44%. Основным материалом при их производстве является арсенид галлия.

Комплектация отопительной системы

Отопительная система на базе фотоэлектрических батарей состоит из следующих компонентов:

собственно батареи;
аккумулятор;
контроллер: управляет процессом зарядки аккумулятора;
инвертор: преобразует постоянный ток от батареи или аккумулятора в переменный с напряжением 220 В;
конвектор, водогрейный котел или любой другой тип электрообогревателя.

Сетевая фотоэлектрическая система

Солнечные коллекторы

Батареи данной разновидности состоят из нескольких выкрашенных в черный цвет трубок, через которые перекачивается циркулирующий в системе отопления теплоноситель. При этом тепловая энергия солнечного излучения без всякого преобразования усваивается рабочей средой. В большинстве случаев в ее качестве используется смесь на основе пропиленгликоля (имеет свойства антифриза), но существуют и коллекторы, ориентированные на работу с воздухом. Последний после подогрева подается прямо в отапливаемое помещение.

Солнечные коллекторы

В самом простом исполнении солнечный коллектор называется плоским. Он выполняется в виде бокса из стекла с темным покрытием, которое находится в контакте с проходящим по трубкам теплоносителем. Более сложное устройство имеют вакуумные коллекторы. В таких батареях трубки с теплоносителем помещены в герметичный стеклянный корпус, из которого откачивается воздух. Таким образом, содержащие рабочую среду трубки окружаются вакуумом, который исключает потери тепла от контакта с воздухом.

Очевидно, что изготовление солнечных коллекторов основывается на более простых технологиях, чем производство фотоэлементов. Соответственно, и стоимость они имеют более низкую. При этом КПД таких установок достигает 80% — 95%.

Комплектация гелиосистемы

Основными элементами гелиосистемы (системы солнечных батарей для дома) являются:

солнечный коллектор;
циркуляционный насос (в системах с естественной циркуляцией теплоносителя он может отсутствовать, но они являются малоэффективными);
емкость с водой, играющая роль теплового аккумулятора;
контур водяного отопления, состоящий из труб и радиаторов.

Схема реализации гелиосистемы с поддержкой отопления с суточным аккумулированием энергии

Принцип работы такого отопления

Если вы знакомы с тем, как работает кондиционер или холодильник, то схожесть этих процессов с принципом функционирования геотермального отопления очевидна. Основу системы составляет тепловой насос, который включается в два контура – внешний и внутренний.

Чтобы организовать традиционную систему отопления в любом доме, необходимо смонтировать в нем трубы для транспортировки теплоносителя, и радиаторы, при нагревании которых тепло будет поступать в помещения. В нашем случае трубы и радиаторы тоже нужны. Они и образуют внутренний контур системы. В схему могут быть добавлены теплые полы.

Внешний контур выглядит гораздо масштабнее внутреннего, хотя его размеры можно оценить только в период планировки и монтажа. В процессе эксплуатации он невиден, поскольку находится под землей или под водой. Внутри этого контура циркулирует обычная вода или антифриз на основе этиленгликоля, что гораздо предпочтительнее.

В состав геотермальной системы отопления входят два контура – внутренний и внешний, а так же сердце отопительной системы – тепловой насос, который, сжимая теплоноситель, повышает его температуру (+)

Теплоноситель

Таким образом, ключевым элементом, оживляющим всю систему, является тепловой насос. Если в вашем доме есть обыкновенная стиральная машинка, то знайте: этот насос займет приблизительно аналогичную площадь.

Для работы ему нужна электроэнергия, но, потребляя всего 1 кВт, он обеспечивает выработку 4-5 кВт тепла. И это не чудо, поскольку источник «добавочной» энергии известен – это окружающая среда.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема подключении теплового коллектора

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

Летний вариант для горячего водоснабжения
Зимний вариант для отопления и горячего водоснабжения
