Отопление частного дома солнечными батареями: схемы и устройство

Варианты самостоятельной сборки нагревательной системы

На сегодняшний день существует несколько способом сборки солнечного обогревателя своими руками. Рассмотрим наиболее популярные способы сборки. Первый вариант. Здесь нужна оцинкованная тара для воды. Она должна иметь объем примерно 100-200 литров. Технология создания солнечной батареи имеет следующий алгоритм:

  • располагаем тару на крыше. Ее следует монтировать с южной стороны крыши;
  • поверхность крыши нужно покрыть металлическим листом с блестящей поверхностью;
  • поверх него кладем трубы;
  • подключаем их к бочке и емкости для нагретой воды.

Вариант солнечного самодельного коллектора

С помощью такой батареи 100 литров воды можно нагреть на 60 градусов. Такая установка имеет высокий КПД. Но в зимнее время такой агрегат будет не эффективным. Второй вариант сборки. Для создания такого типа коллектора вам понадобятся:

  • стальные коробки;
  • несколько плоских стальных радиаторов;
  • стекло;
  • металлопластиковые элементы — фитинги и трубы.

Сборки системы в данном случае происходят следующим образом:

  • стальные коробки монтируются на крыше;
  • туда укладываются радиаторы;
  • сверху накрываем их стеклом. Это позволит уменьшить время нагрева воды;
  • трубки нужно укладывать с уклоном вниз;
  • обязательно следите, чтобы верх устройства располагался ниже накопительного бака;
  • на чердаке устанавливается пластиковая бочка с водой. Подходящий объем — 160 л;
  • ее нужно соединять с радиатором и водопроводом при помощи металлопластиковых устройств — фитингов и трубок. Саму трубку с водой нужно подключить несколько выше его середины бака;
  • внизу радиатора ставятся дренажные краны. С их помощью происходит слив воды в холодное время суток.

Вариант с пластиковой бочкой

Третий вариант. Применяется для обогрева достаточно большого помещения. Имеет эффективность на уровне 45-55%. Для создания системы обогрева такого типа вам понадобятся следующие материалы:

  • любой теплоизоляционный материал;
  • деревянная рамка, имеющая фанерное днище;
  • сетка из металла черного цвета;
  • дефлектор;
  • прозрачный лист поликарбоната;
  • несколько вентиляторов

Сборка конструкции осуществляется следующим образом:

  • сверлим в рампе круглые отверстия. Они прорезаются для забора воздуха;
  • для отвода горячего воздуха делаем прямоугольные отверстия вверху рамы;
  • на ее дно кладем теплоизоляционный материал. В качестве аккумулятора тепла будет выступать металлическая черная сетка;
  • вентиляторы, встраиваемые в круглые отверстия;
  • затем монтируем опорные планки для дефлектора. После этого устанавливаем сам дефлектор. Он будет формировать воздушный поток;
  • сверху устанавливаем прозрачный лист.

Готовая конструкция

С помощью такого агрегата можно эффективно осуществлять обогрев дома, а также нагрев воды.

Принцип использования солнечной энергии

Нередко, столкнувшись с необходимостью монтажа солнечных панелей, человек задается вопросом о целесообразности предприятия. Потому что в большинстве случаев процент солнечных дней существенно проигрывает аналогичному значению пасмурных.

Подобное соотношение характерно для регионов средней полосы, а климату северных областей свойственно еще большее количество облачных дней.

Недостаточное количество солнечных дней напрямую связано с эффективностью работы приборов, перерабатывающих энергию земного светила. Вследствие уменьшается попадание солнечных лучей на поверхность батареи. Процесс этот называется инсоляцией.

Солнечные батареи могут использоваться в отопительных системах в качестве поставщика теплоносителя или энергии для питания приборов

Суть его заключается в том, что любая плоскость, независимо от ее назначения, принимает на себя определенное количество солнечной энергии. В южных регионах количество это естественно выше, что делает монтаж солнечных панелей более актуальным.

Однако, как показывает практика, рынок технологического оснащения в сфере синтеза энергии солнца, неустанно улучшает свои продукты, поэтому современные фотоэлементы в гелиопанелях прекрасно функционируют даже в местности с невысоким уровнем инсоляции.

Распределение солнечной активности на примере карты России. Более высокий коэффициент характерен для южных областей (+)

Как посчитать необходимую мощность коллектора

При расчете необходимой мощности солнечного коллектора очень часто ошибочно производят вычисления, исходя из поступающей солнечной энергии в самые холодные месяцы года.

Дело в том, что в остальные месяцы года вся система будет постоянно перегреваться. Температура теплоносителя летом на выходе из солнечного коллектора может достигать 200°С при нагреве пара или газа, 120°С антифриза, 150°С воды. Если теплоноситель закипит, он частично испариться. В результате его придется заменить.

Компании производители рекомендуют исходить из таких цифр:

  • обеспечение горячего водоснабжения не более 70%;
  • обеспечение отопительной системы не более 30%.

Остальное необходимое тепло должно вырабатывать стандартное отопительное оборудование. Тем не менее при таких показателях в год экономится в среднем около 40% на отоплении и горячем водоснабжении.

Мощность вырабатываемая одной трубкой вакуумной системы зависит от географического местоположения. Показатель солнечной энергии падающей в год на 1 м2 земли называется инсоляцией. Зная длину и диаметр трубки, можно высчитать апертуру – эффективную площадь поглощения. Остается применить коэффициенты абсорбции и эмиссии для вычисления мощности одной трубки в год.

Пример расчета:

Стандартная длина трубки составляет 1800 мм, эффективная — 1600 мм. Диаметр 58 мм. Апертура – затененный участок создаваемый трубкой. Таким образом площадь прямоугольника тени составит:

S = 1,6 * 0,058 = 0,0928м2

КПД средней трубки составляет 80%, солнечная инсоляция для Москвы составляет около 1170 кВт*ч/м2 в год. Таким образом одна трубка выработает в год:

W = 0,0928 * 1170 * 0,8 = 86,86кВт*ч

Необходимо отметить, что это очень приблизительный расчет. Количество вырабатываемой энергии зависит от ориентирования установки, угла, среднегодовой температуры и т.д. опубликовано econet.ru

Видео. Как рассчитать необходимое количество солнечных батарей для дома

В ролике наглядно показан порядок расчета площади солнечных батарей для частного дома. Полезно для тех, кто хочет учесть все расходы на сооружение системы автономного солнечного электроснабжения уже на этапе планирования.

По моим подсчетам, у меня батареи окупились за 3 года. Но я их использую в собственной теплице для оросительной системы и освещения.

5 лет — средний срок окупаемости. Если батарея закрепляется стационарно. Если же вращать каждый день ее вслед за солнцем от рассвета до заката — можно сократить это время, но вот захочется ли вам каждые 3-4 часа поворачивать батарею каждый день?

Кто подскажет, какой толщины должно быть стекло над батареями, чтобы градом на крыше не побило?

Никита, я ставил 5мм — думаю достаточно. Под град попадали, снегом заметало. Все осталось сохранным.

Либо я чего-то не понял, либо я чего-то не понял. Объясните на пальцах что за коэффициент 16 и откуда он берётся. И вообще почему именно 16, а не 25 или 42?

Спасибо за публикацию, очень правильно все написано!

Привет автору раздела где приводится укрупненый расчет мощности геоустановки. ИНТЕРЕСНО, в школе когда проходили электричество, явление магнитной индукции и категории величин, связанные с этими явленими где находился автор? Наверно прогуливал (в зоопарке бегемота кормил). С каких пор электрическая да и любая энергия измеряется в кВт(киливатах), это равносильно тому что скорость потока измерять ведрами. Прошу исправить, ато как то сдыдно величену МОЩНОСТИ (кВт-киловат, л.с.-лошадиная сила) путают с величинами ЭНЕРГИИ (кВт*h — киловатчас, Дж — Джоуль)

Оставить комментарий Отменить ответ

Бестопливный генератор дает свободу. Свободу от денег Сфера применения тонкопленочных солнечных батарей Собрать своими руками солнечную батарею из подручных средств Справится ли ветряк с электроснабжением частного дома

  • Зеленая электрика
  • Инструмент
  • Проводка
  • Освещение
  • Выключатели
  • Электроотопление

    • Электрокамины
    • Теплый пол
  • Стабилизаторы

    • Эра, Штиль
    • Ресанта
  • Водонагреватели

Бестопливный генератор — способ заработать на безграмотности

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

Ветряк для частного дома — игрушка или реальная альтернатива

Power Bank с солнечной батареей — расчет на безграмотность

Как выбрать солнечную панель — обзор важных параметров

  • Power Bank с солнечной батареей — расчет на безграмотность
  • Ремонт стабилизаторов Ресанта — тонкости и рекомендации
  • Почему стоит выбирать водонагреватель с сухим тэном

Все права защищены 2015

«Электрика в доме»

Что такое солнечная батарея?

Солнечная батарея – это полупроводниковое устройство, которое преобразовывает солнечное излучение в электрическую энергию. Главной задачей такой системы является надежное, экономное и бесперебойное электроснабжение дома. Такие устройства целесообразно устанавливать в районах, где существуют перебои с подачей от основного источника электроэнергии.

Солнечная электростанция не эффективно работает ночью и в пасмурные дня, в то время как пик электропотребления приходится именно на вечерние часы

Главными преимуществами солнечной батареи являются:

  • простая установка устройства, которая не требует прокладывания кабелей к опорам;
  • система не требует больших временных затрат на свое обслуживание;
  • выработка электроэнергии не оказывает пагубного влияния на окружающую среду;
  • конструкция не имеет подвижных частей;
  • бесшумный режим работы;
  • поставка электроэнергии не зависит от распределительной сети;
  • длительный период эксплуатации системы при минимальных затратах.

Недостатки солнечной батареи:

  • процесс изготовления системы весьма трудоемкий;
  • солнечная панель занимает много места;
  • устройство очень чувствительно к загрязнению;
  • ночью батарея не работает;
  • эффективность работы устройства напрямую зависит от погодных условий, а именно от солнечных и пасмурных дней.

В зимнее время стоит позаботиться о возможности очистки солнечных панелей от изморози и снега

Способы применения солнечной энергии

Технологии, использующие солнечную энергию, кажутся новыми только на фоне более традиционных систем. Солнечное тепло уже давно активно перерабатывается в тепловую и электрическую энергию, особенно в тех странах, где Солнце светит круглый год. В северных странах с этим сложнее, но даже в таком случае солнечной энергии находится применение, ведь ее можно использовать как резервный энергоресурс.

Для сбора солнечной энергии используется два типа устройств:

  1. Солнечные батареи. Данные устройства накапливают собранную энергию и позволяют использовать ее для питания электрических приборов. Солнечные батареи – это панели, на лицевой стороне которых установлены фотоэлементы, а с другой стороны располагается фиксирующий механизм. Солнечная батарея для обогрева дома не очень сложна конструктивно, поэтому такие элементы иногда собирают самостоятельно, но гораздо проще и надежнее покупать готовые устройства.
  2. Солнечные коллекторы. Этот тип устройств предназначен для включения в систему отопления. Такие конструкции представляют собой теплоизолированные короба, в которых проходит теплоноситель. Коллекторы устанавливаются на крыше или специальных щитах с той стороны здания, на которую попадает больше всего солнечных лучей. Чтобы эффективность впитывания энергии была более эффективной, системы делают поворачивающимися в соответствии с направлением солнечных лучей.

Разница между коллекторами и солнечными батареями видна из их конструкции. Коллекторы (гелиосистемы) используются непосредственно для нагрева теплоносителя, в то время как батареи собирают энергию для ее преобразования в электричество. Конечно, солнечные батареи для обогрева дома тоже можно использовать, но такая схема довольно неудобна, да и требовательна к погодным условиям – для нормального обогрева солнечных дней должно быть не менее 200 в году.

Преимущества и недостатки

Плюсы использования подобного отопления:

  • тепло доступно в любое время года;
  • есть возможность настраивания необходимого уровня температуры;
  • частичная электроэнергия и отопление становятся автономными, не требуя оплаты;
  • у батареи долгий срок службы без необходимости ремонта.

Минусы

Минусы отопления от солнечных батарей:

  • батареи неактуальны в некоторых климатических поясах с коротким световым днем;
  • высокие первоначальные затраты: на семью из 4-5 человек нужна установка примерно на 14-22 м²;
  • требовательны к расположению: размещение должно быть на южной части, куда смогут беспрепятственно попадать лучи;
  • крыша должна быть примерно 35-45 м², чтобы нормально обогреть дом.

Однако минусы не останавливают пользователей: установки служат очень долго и показывают высокую эффективность, что и делает их все более популярными.

https://youtube.com/watch?v=Oks01OKCzQM

Сколько нужно солнечных батарей для отопления дома

Сразу оговоримся, полученный результат – неправильный, поскольку не учитывает особенности эксплуатации солнечных энергетических систем:

  1. Фотоэлектрический модуль выдает максимальную мощность, когда лучи падают под углом 90° к плоскости батареи. Если не сделать трекер – следящий механизм, поворачивающий панель вслед за движением солнца, потеряем около 40% энергии. С другой стороны, подобное устройство тоже расходует электричество.
  2. Величина солнечного излучения на 1 м² – инсоляция – зависит от региона проживания, высоты над уровнем моря, затененности участка. Перечисленные факторы напрямую влияют на производительность батарей.
  3. С течением времени полупроводниковое покрытие модулей деградирует, в результате теряется примерно 1% электрической мощности ежегодно.
  4. Если фотоэлектрический слой перегревается солнцем, производительность панели тоже уменьшается.
  5. Малая толика энергии теряется в сопутствующем оборудовании – инверторах, контроллерах, АКБ. Это банальный нагрев деталей – трансформаторов, микросхем и прочих элементов.
  6. Когда рабочая поверхность загрязняется пылью либо засыпается снегом, возникают дополнительные потери.
  7. Заметьте, для отопления солнцем зимой вырабатываемого электричества должно хватать на обогрев дома и зарядку аккумуляторов на ночь.

Вывод. Универсального расчета электрической мощности батарей, подходящего ко всем странам и регионам, не существует. Но озвученную выше цифру 10 кВт нужно удвоить (как минимум), чтобы получить пристойный результат на практике. Понадобится от 200 стоваттных панелей, занимающих площадь свыше 140 м².

На карте видно, что центральные регионы РФ получают довольно мало радиации солнца – в среднем 3–3.5 кВт на метр квадратный за день

Предлагаем пойти другим путем – использовать опыт владельцев солнечных автономных электростанций, почитать их отзывы на тематических форумах. Отыщите там пользователей, проживающих в вашей местности, если хотите получить реальные цифры бесплатно. Приведем примеры:

  1. Автономная система солнечного электроснабжения, расположенная в Ленинградской области, РФ. Установлено 6 панелей по 0.22 кВт (всего 1.32 кВт), пиковая мощность в зимний безоблачный день – 1157 Вт. Тема обсуждается на известном русскоязычном форуме.
  2. г. Анапа, производительность батарей – 2.2 кВт, количество не указывается. За световой день электростанция генерирует порядка 9 кВт.
  3. г. Москва, мощность СЭС 2.64 кВт. За весь июнь установка выработала 304 кВт энергии.

Реальные способы обогрева

Как вы поняли их вышесказанного, реализовать полноценное электрическое отопление дома солнечными батареями довольно сложно (и дорого). Далеко не каждый хозяин решится купить и установить панели на площади 100–150 м², дабы прогреть небольшой дом или дачу. Значит, схема электрокотел + водяная система + отопительные радиаторы отпадает.

Но идею обогрева солнечными модулями все же нельзя назвать утопией. Перечислим варианты, реализованные домовладельцами на практике:

  • панели плюс инверторные кондиционеры с коэффициентом эффективности COP 3.5–4;
  • подключение батарей напрямую к электрическим обогревателям без инвертора;
  • строительство полноценной СЭС, продажа электроэнергии государству, вырученные средства идут на оплату традиционного отопления.

Начнем с третьего варианта, который интересен предпринимателям. В странах, где государством установлен так называемый зеленый тариф, домовладелец может получать электричество из возобновляемых источников и отдавать в общую энергетическую сеть, получая прибыль. То есть, домовладелец приобретает те же 200–300 солнечных панелей, но продает энергию по хорошей цене, а не расходует почем зря.

Например, в Украине зеленый тариф превышает обычный в 3 раза (по состоянию на июнь 2019 г.). Необходимо выдержать 1 условие: минимальная производительность СЭС – 30 кВт. Строите электростанцию, поставляете энергию в сеть, а сами покупаете втрое дешевле.

Оставшиеся 2 варианта рассмотрим поподробнее.

Отопление кондиционерами

Способ основан на эффективности инверторных сплит-систем, доставляющих внутрь дома вчетверо больше тепла, чем затрачено электроэнергии. Как реализовать такое отопление:

  1. Первым делом максимально снижаем теплопотери здания – утепляем стены, полы и крышу, устанавливаем энергосберегающие окна. Идеальный показатель теплопотребления для жилища 100 м² – 6 кВт.
  2. Приобретаем 2 кондиционера с инверторными компрессорами, работающими при отрицательной уличной температуре. Суммарная производительность агрегатов должна равняться теплопотерям дома, в нашем случае – 6 кВт. Потребление таких «сплитов» не превысит 2 кВт.
  3. Монтируем солнечную станцию, способную круглосуточно обеспечивать электричеством кондиционеры.
  4. Для отопления в самые холодные сутки стоит установить любой традиционный источник тепла – котел, дровяную печь.

Видео в конце данного раздела подтверждает, что описанная схема вполне работоспособна. Один существенный минус: при отрицательной температуре эффективность кондиционеров резко снижается, без помощи котла не обойтись. В условиях умеренного и северного климата солнечные модули в одиночку не справятся.

Использование местных обогревателей

Речь идет о значительном удешевлении системы в случае использования неприхотливых потребителей – обычных тепловентиляторов. Ввиду отсутствия инвертора к солнечным модулям придется подключать 12-вольтовые обогреватели (можно взять автомобильный либо сделать своими руками).

Как собрать солнечный генератор электроэнергии:

  1. Устанавливаем нужное количество батарей с рабочим напряжением 12 вольт.
  2. Соединяем их проводами 2.5 мм² согласно приведенной ниже схеме – без инвертора.
  3. Подключаем нагрузку – маломощный тепловентилятор на 12 В.

Ниже на видео специалист подробно описывает все нюансы такого подключения. Способ годится для обогрева отдельных комнат тепловентиляторами 1–1.5 кВт. Отопить весь дом сложнее – нужно собирать несколько отдельных контуров с солнечными панелями, чтобы не увеличивать сечение проводов.

Оправданы ли затраты

Стоимость оборудования, входящего в комплект гелиоустановок, достаточно высока, поэтому всегда, прежде принять решение о приобретении таких изделий, нужно просчитать стоимость требуемого комплекта и финансовую отдачу, которую можно получить от использования подобных установок.

В состав комплекта оборудования, которое обеспечит автономное отопление дома, кроме коллектора, входит еще ряд технических устройств, что также отражается на сумме затрат на весь комплект оборудования.

Так для создания системы отопления н основе солнечного коллектора потребуется:

  1. Коллектор.
  2. Бак аккумулятор тепла.
  3. Расширительный бак.
  4. Циркуляционный насос.
  5. Трубы и запорная арматура.

Из всего перечисленного оборудования, самая дорогая единица, это сам коллектор, поэтому, для того, чтобы определиться, оправданы ли затраты на монтаж такой системы, нужно решить, что является прерогативой в этом вопросе, потому как стоимость котлов, работающих на газе или твердом топливе, сопоставима со стоимостью солнечного коллектора.

Варианты использования солнечной энергии

Солнечная батарея и солнечный коллектор — это устройства разного типа. Солнечные батареи используют не только для отопления дома. С их помощью энергия солнца преобразуется в электрическую энергию, накапливается в аккумуляторах, а затем используется для различных нужд: питание электроприборов, подогрев теплоносителя в системе и т. д. Это устройство можно сделать своими руками, но все же фотоэлементы, составляющие основу батарей, придется купить отдельно. Работа заключается в том, чтобы соединить фотоэлементы в цепь, зафиксировать их в специальном корпусе и правильно установить.

С помощью коллектора организуют солнечное отопление частного дома, используя непосредственно тепловую энергию. Солнечные лучи подогревают воду, которая затем поступает в отопительную систему дома. Использовать эту же систему можно и для одновременной организации горячего водоснабжения. Чтобы сделать солнечный коллектор не нужны специальные фотоэлементы. Народные умельцы успешно занимаются изготовлением таких солнечных систем отопления из подручных материалов.

Варианты соединения гелиобатарей

Солнечные батареи состоят из нескольких отдельных панелей. Чтобы увеличить выходные параметры системы в виде мощности, напряжения и тока, элементы присоединяют друг к другу, применяя законы физики.

Соединение нескольких панелей между собой можно выполнить, применив одну из трех схем монтажа солнечных батарей:

  • параллельная;
  • последовательная;
  • смешанная.

Параллельная схема предполагает подключение одноименных клемм друг к другу, при котором элементы имеют два общих узла схождения проводников и их разветвления.

При параллельной схеме «плюсы» соединяются с «плюсами», а «минусы» с «минусами», в результате чего выходной ток увеличивается, а напряжение на выходе остается в пределах 12 Вольт

Величина максимально возможного тока на выходе при параллельной схеме прямо пропорциональна количеству подключенных элементов. Принципы расчета количества приведены в рекомендуемой нами статье.

Последовательная схема предполагает подключение противоположных полюсов: «плюс» первой панели к «минусу» второй. Оставшийся незадействованный «плюс» второй панели и «минус» первой батареи подключают к расположенному дальше по схеме контроллеру.

Такой вид соединения создает условия для протекания электрического тока, при котором остается единственный путь для передачи энергоносителя от источника к потребителю.

При последовательной схеме подключения напряжение на выходе увеличивается и достигает отметки в 24 Вольт, чего бывает достаточно для запитки портативной техники, светодиодных ламп и некоторых электроприемников

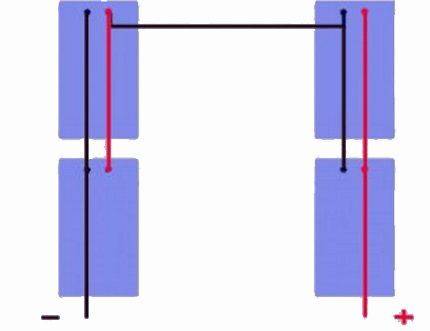

Последовательно-параллельную или смешанную схему чаще всего используют при необходимости соединения нескольких групп батарей. Посредством применения этой схемы на выходе можно увеличить и напряжение и ток.

При последовательно-параллельной схеме подключения напряжение на выходе достигает отметки, характеристики которой наиболее подходят для решения основной массы бытовых задач

Такой вариант выгоден и в том плане, что в случае выхода из строя одного из конструктивных элементов системы, другие связующие цепи продолжают функционировать. Это существенно повышает надежность работы всей системы.

Принцип сборки комбинированной схемы построен на том, что устройства внутри каждой группы соединяются параллельно. А подключение всех групп в одну цепь осуществляется последовательно.

Комбинируя разные типы соединений, не составит труда собрать батарею с необходимыми параметрами. Главное – число соединенных элементов должно быть таким, чтобы подводимое к аккумуляторам рабочее напряжение с учетом его падения в зарядной цепи превышало напряжение самих аккумуляторов, а нагрузочный ток батареи при этом обеспечивал необходимую величину зарядного тока.

Преимущества солнечных систем и особенности их проектирования и монтажа

Для того, чтобы система на возобновляемых источниках энергии стала действительно эффективной для вашего частного дома – необходимо провести тщательный расчет. Прежде всего определяется необходимый уровень энергопотребления в доме, рассчитывается суммарная мощность всех бытовых приборов и их максимальная нагрузка. Затем рассчитывается максимально возможная эффективность предполагаемых к использованию солнечных батарей и их площадь. Возможно, потребное количество батарей для добычи солнечной энергии просто не поместятся на крыше вашего дома и вам придется подыскивать дополнительные источники энергии или другие площади для размещения.

чертеж коллектора

В любом случае – система с энергоснабжением от солнечной энергии должна иметь резервный источник питания, что позволит вам не зависеть от капризов погоды.

Аналогичный подход необходимо применить и при проектировании солнечных систем отопления. Производители как правило указывают возможность солнечных отопительных коллекторов по работе в определенных температурных условиях. Не стоит пренебрегать этими сведениями. И опять же – на случай длинной зимней и пасмурной непогоды ваш дом должен быть оборудован альтернативным источником теплоснабжения – это может быть любой отопительный котел на ваш выбор, начиная от традиционной русской каменной печи на дровах, оканчивая новомодными электрическими бойлерами.

При разумном сочетании новшеств в области теплоснабжения и традиционного, проверенного временем подхода вы сможете в полной мере насладиться всеми преимуществами солнечной энергии, достающейся нам абсолютно даром.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
