Селективность защиты абсолютная и относительная
Рассматривая подробно, что такое селективность, выделяют два вида избирательного действия.
Максимальная токовая защита
По степени селективности защита делится на:
- абсолютную;
- относительную.

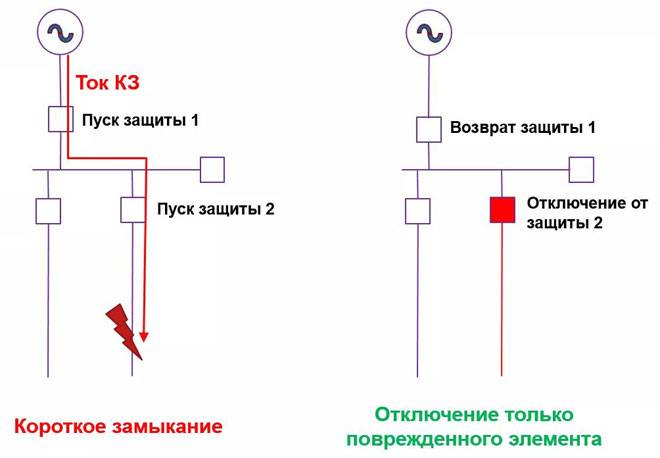

Перегорание предохранителей именно в той цепи, где произошло КЗ, носит название «абсолютной защиты».
Срабатывание автоматического выключателя поблизости от того места, где не сработал предохранитель, именуется «относительной защитой».
Внимание! Можно сказать, что от внутренних (собственных) замыканий предохраняет абсолютная селективная защита, а от внешних (соседних) и внутренних одновременно – относительная селективная защита. Относительная и абсолютная избирательность защиты
Относительная и абсолютная избирательность защиты
Расчет селективности автоматов
Грамотный выбор автомата и правильная настройка — основной принцип соблюдения селективности автоматических выключателей. Избирательность для выключателя, находящегося вблизи источника, гарантирует выполнение требования: Iс.о.послед ≥ Kн.о.∙ I к.пред.
Здесь Iс.о послед. — такая величина тока, за которой следует срабатывание защиты. I к.пред. — ток КЗ в конечной точке зоны, на которую распространяется действие автомата, расположенного далеко от энергоисточника. Kн.о. — коэффициент надежности. Его величина находится в зависимости от разброса параметров.
Номинал автомата для цепи подбирают не только путем расчета, но и по такой таблице, ориентируясь на разрез кабелей в схеме
Расклад tс.о.послед ≥ tк.пред.+ ∆t демонстрирует селективность в случае регулировки АВ по времени. tс.о.послед, tк.пред. — интервалы времени срабатывания выключателей, находящихся на большой дистанции от источника питания и расположенных рядом. ∆t — параметр, который берут из каталога и обозначающий временную степень селективности.
Что такое селективность:
Селективность — это специфическая особенность релейной защиты выявить повреждённый элемент проводки (замыкание, перегрузка) и отключить его близлежащими выключателями, не прекращая нормальную работу остальных зон электрической цепи. К примеру, при обычном коротком замыкании кондиционера, в первую очередь, отключается предохранитель питающий непосредственно кондиционер:
Основная и главная цель — безопасность. Кроме того упрощается поиск причины отключения, только представьте, что при замыкании в розетке у вас отключается весь подъезд. Попробуйте потом разобраться, что где как и почему В каждый автоматический выключатель входит в 2 независимых друг от друга системы защиты:
- От короткого замыкания
- От перегрузки
Карта селективности
Для того чтобы обеспечить максимальную защиту автоматических выключателей, нужна специальная карта селективности или её графическое изображение. Эта карта представляет собой своеобразную схему, где отображаются все совокупности токовых характеристик используемых устройств в электрической сети (пример представлен ниже).
Одно из основных правил защиты выключателей – все автоматы должны быть подключены друг за другом по очереди. Карта селективности предназначена для изображения характеристик всех этих приборов. Для её создания необходимо придерживаться ряда правил:
- Установки защит должны исходить из одного напряжения;
- Рисуя карту нужно правильно выбрать масштаб, чтобы были изображены все расчётные точки;
- Помимо характеристик автоматов, следует указать максимальные и минимальные значения коротких замыканий в точках системы.
Как показывает практика, селективность защиты требуется не всегда. Её применяют, только если есть риск серьёзных повреждений. Когда при расчёте получаются высокие значения номиналов автоматов, рекомендуется установить рубильники или специальные селективные устройства.
Селективность автоматических выключателей ПУЭ — Пожарная безопасность
Автоматическими выключателями называются приборы, отвечающие за защиту электроцепи от повреждений, связанных с воздействием на нее тока большой величины.
Слишком сильный поток электронов способен вывести из строя бытовую технику, а также вызвать перегрев кабеля с последующим оплавлением и возгоранием изоляции.
Если вовремя не обесточить линию, это может привести к пожару, Поэтому, в соответствии с требованиями ПУЭ (Правила устройства электроустановок), эксплуатация сети, в которой не установлены электрические автоматы защиты, запрещена. АВ обладают несколькими параметрами, один из которых – время токовая характеристика автоматического защитного выключателя. В этой статье мы расскажем, чем различаются автоматические выключатели категории A, B, C, D и для защиты каких сетей они используются.
Особенности работы автоматов защиты сети
К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.
Токи, которые могут представлять опасность для сети, подразделяются на два вида:
- Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
- Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.
Устройство и принцип работы автоматического выключателя – на видео:
Токи перегрузки
Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии.
В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму.
Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.
За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.
Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.
Токи короткого замыкания
Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание.
За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником.
Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.
Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?
На видео про селективность автоматических выключателей:
Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике.
Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже.
Они наиболее чувствительны и используются для защиты высокоточных аппаратов.
Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.
Определение селективности автоматических выключателей
Определение «селективность» подразумевает защитный механизм и отлаженное функционирование некоторых устройств, состоящих из отдельных частей, последовательно соединенных друг с другом. Зачастую такими приборами служат различные виды автоматов, предохранителей, УЗО и т. д. Результатом их работы является предупреждение сгорания электромеханизмов в случае возникновения угроз.

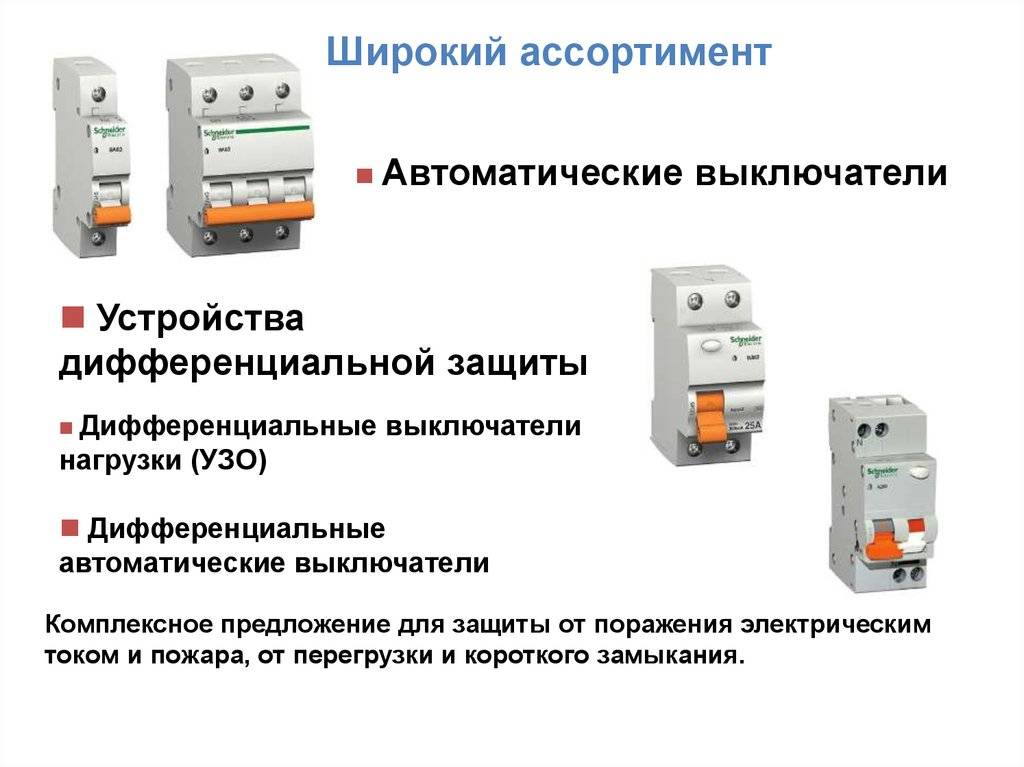

Как выглядит прибор
Обратите внимание! Преимуществом данной системы является ее свойство отключать лишь необходимые участки, при этом вся остальная система остается в рабочем состоянии. Единственное условие — согласованность защитных устройств между собой

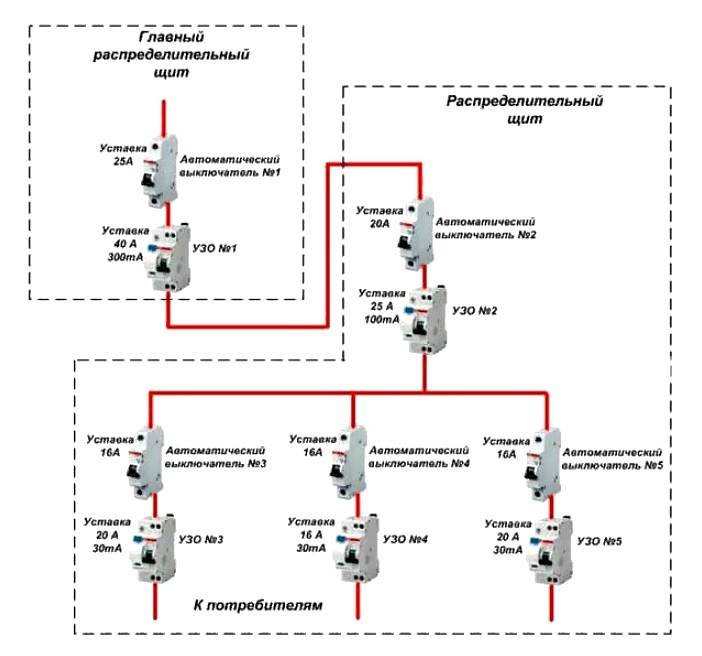

Схема зонной защиты
Основные определения
Определение селективности приведено в ГОСТ IEC 60947-1-2014 «Аппаратура распределения и управления низковольтная – Часть 1. Общие правила.»
«Селективность по сверхтокам (2.5.23)
Координация рабочих характеристик двух или нескольких устройств для защиты от сверхтоков с таким расчетом, чтобы в случае возникновения сверхтоков в пределах указанного диапазона срабатывало только устройство, предназначенное для оперирования в данном диапазоне, а прочие не срабатывали”, при этом под сверхтоком понимается ток с более высоким значением, чем номинальный ток, вызванный любой причиной (перегрузка, короткое замыкание и т.д.). Таким образом, существует селективность между двумя последовательными автоматическими выключателями в отношении сверхтока, который протекает через оба выключателя, причем автоматический выключатель со стороны нагрузки размыкается, обеспечивая защиту цепи, а автоматический выключатель со стороны питания остается замкнутым, обеспечивая подачу питания остальной части установки. Определения полной и частичной селективности, с другой стороны, приведено в ГОСТ Р 50030.2-2010 «Аппаратура распределения и управления низковольтная – Часть 2. Автоматические выключатели.»
«Полная селективность (2.17.2)
Селективность по сверхтокам, когда при последовательном соединении двух аппаратов защиты от сверхтоков аппарат со стороны нагрузки осуществляет защиту без срабатывания второго защитного аппарата.»
«Частичная селективность (2.17.3)
Селективность по сверхтокам, когда при последовательном соединении двух аппаратов защиты от сверхтоков аппарат со стороны нагрузки осуществляет защиту до определенного уровня сверхтока без срабатывания второго защитного аппарата.”
Можно говорить о полной селективности, когда обеспечивается селективность для любого значения сверхтока, возможного в установке. О полной селективности между двумя автоматическими выключателями говорят, когда обеспечивается селективность до меньшего из значений Icu двух автоматических выключателей, так как максимальный ожидаемый ток короткого замыкания (КЗ) установки в любом случае будет ниже или равным наименьшему значению Icu двух автоматических выключателей.
О частичной селективности говорят, когда обеспечивается селективность только до определенного значения тока Is (предельный ток селективности). Если ток превышает это значение, то селективность между двумя автоматическими выключателями более не может быть обеспечена.
О частичной селективности между двумя автоматическими выключателями говорят, когда обеспечивается селективность до определенного значения Is, которое ниже значений Icu двух автоматических выключателей. Если максимальный ожидаемый ток КЗ установки ниже или равен току селективности Is, говорят о полной селективности.
Пример
Рассматриваются следующие два автоматических выключателя:
- На стороне питания XT4N250 TMA100 (Icu=36 кА);
- На стороне нагрузки S200M C40 (Icu=15 кА).
Из “Таблиц координации аппаратов защиты и управления” видно, что обеспечивается полная селективность (Т) между двумя автоматическими выключателями. Это означает, что обеспечивается селективность до 15 кА, т.е. меньшего из двух значений Icu.
Очевидно, что максимальный ожидаемый ток К3 в месте установки автоматического выключателя S200M C40 будет меньше или равным 15кА.
Теперь рассматриваются следующие два автоматических выключателя:
- На стороне питания XT4N250 TMA80 (Icu=36 кА);
- На стороне нагрузки S200M C40 (Icu=15 кА).
Из «Таблиц координации аппаратов защиты и управления» видно, что селективность между двумя автоматическими выключателями составляет Is=6.5 кА.
Это означает, что если максимальный ожидаемый ток КЗ на стороне нагрузки автоматического выключателя S200M C40 меньше 6.5 кА, то будет обеспечена полная селективность, а если ток КЗ имеет более высокое значение, то будет обеспечиваться частичная селективность, т.е. только для КЗ с током меньше 6.5 кА, тогда как для КЗ с током между 6,5 и 15 кА несрабатывание автоматического выключателя стороны питания не обеспечивается.
Принцип направленности
Расстановка автоматов и дальнейшая последовательность их срабатывания ориентируются на направленность тока. Для этого при помощи вектора напряжения задана какая-либо точка, относительно которой этот вектор получает фазовый сдвиг. По такому принципу реле будет чувствительно и к току, и к напряжению. Такую цепь можно установить и в отключаемой зоне, и зоне, не подлежащей отключению.
УЗО и выключатели присоединены по принципу направленности
На приведённом выше рисунке можно увидеть, что защитное устройство D1 и управляемый им выключатель отреагируют на короткое замыкание в точке 1, а на замыкание в точке 2 – нет.
Виды селективной защиты
Полная и частичная
Полная защита предназначена для последовательного подключения приборов. При аварии максимально быстро сработает тот защитный агрегат, который находится ближе всех к месту поломки. Частичная селективная защита во многом похожа на полную, но функционирует лишь до определенной величины тока.
Временная и времятоковая
Временная селективность – это когда у последовательно подсоединенных аппаратов при идентичных характеристиках тока установлена отличающаяся выдержка времени на срабатывание (при последовательном увеличении от проблемной зоны до источника питания). Временная защита применяется, чтобы автоматы могли подстраховать друг друга в случае сбоя. К примеру, первый должен сработать через 0,1 секунды, если он неисправен, спустя 0,5 секунды в дело вступает второй, а при необходимости третий заработает через 1 секунду.
Времятоковую селективность считают максимально сложной. Для нее применяется аппаратура 4 групп – А, В, С и D. У каждой из них наблюдается персональная реакция на электроток и отключение в необходимый момент. Наилучшая защита достигается в группе A, которая используется в основном для электроцепей. Самый популярный тип агрегатов — С, однако специалисты не советуют устанавливать их повсеместно и непродуманно.
Селективность по току
Данная разновидность схожа по методу работы с временной, однако отличие в том, что главным критерием выступает предельная величина токовой отметки. Значения тока выстраиваются в порядке убывания от источника питания до объектов загрузки.
Если около выключателя А возникает КЗ, защита конца В не должна работать, а сам выключатель обязан снимать напряжение с прибора. Чтобы селективность по току гарантировала тотальную избирательность, потребуется иметь большое сопротивление между обоими выключателями. Его получают при помощи:
- протяженной линии электропередачи;
- вставки обмотки трансформатора;
- включения в разрыв провода сечения меньшего размера.
Watch this video on YouTube
Энергетическая
Данная схема подразумевает быстродействие селективности автовыключателей. При этом токи коротких замыканий (КЗ) не имеют возможности набрать свои максимальные значения.
Данные автоматы-«скорострелы» работают на протяжении буквально пары миллисекунд. Из-за большой динамичности нагрузок реально действующие времятоковые параметры защит согласовать крайне затруднительно.
Рядовой пользователь не имеет возможности отследить характеристики данного типа селективности. Производитель обязан предоставлять их в виде графиков и таблиц.
Зонная селективность
Такие схемы часто используются на промышленных объектах. Это не только весьма сложный, но и предельно дорогой способ защиты. Для применения зонной селективности нужно приобретать специальные приборы слежения.
Все данные, полученные в процессе работы приборов, сосредотачиваются в центре контроля. Он определяет, какой именно автомат нужно задействовать для отключения.
В данных устройствах используются электронные расцепители. Их схема работы такова: при появлении аварийной ситуации нижестоящий аппарат подает сигнал тому, что выше. Если через 1 секунду нижнее устройство не сработало, в дело вступает второе.
Разновидность селективности
Селективность защиты подразделяется на абсолютную или относительную в зависимости от того, какие участки отключаются. Для первого случая надежней всего срабатывают предохранители на поврежденном участке цепи. Во втором отключаются выше расположенные автоматы, если защита ниже не отработала по разным причинам.
Полная и частичная защита
При такой защищённости цепи подразумевается последовательное подключение аппаратов. В случае возникновения сверхтока сработает тот автомат, который ближе всего к месту повреждения.
Разновидности УЗО
Важно! Частичная избирательная защита отличается от полной селективности тем, что срабатывает лишь до установленного значения сверхтока
Токовый тип селективности
Выстраивая в убывающем порядке величины токов от источника к нагрузке, обеспечивают работу токовой избирательности. Главной мерой здесь является предельное значение токовой метки. Например, начиная от источника питания или ввода, автоматические выключатели устанавливают в последовательности: 25 А, 16 А, 10 А. Все автоматы могут иметь одинаковое время на срабатывание.
Обратите внимание! Между автоматами должно быть высокое сопротивление цепи, тогда они будут иметь эффективную избирательность. Повышают сопротивление путём увеличения протяжённости линии, включения участков с проводом меньшего диаметра или вставкой трансформаторной обмотки
Временной и времятоковый вариант
Что значит селективная защита по времени? Особенностью такого построения схемы релейной защиты является привязка ко времени срабатывания каждого защитного элемента.
Принцип работы выключателей
Автоматические выключатели обладают одинаковыми токовыми параметрами, но имеют разную выдержку времени при срабатывании. Время срабатывания увеличивается по мере удаления от нагрузки. К примеру, самый ближний рассчитан на срабатывание после 0,2 сек. В случае его отказа через 0,5 сек. должен сработать второй. Работа третьего автоматического выключателя рассчитана через 1 сек. в случае несрабатывания первых двух.
К сведению! Очень сложной считается времятоковая избирательность. Чтобы её организовать, необходимо выбирать приборы групп A, B, C, D. У группы А наивысшая защита (применяется в электроцепях). Каждая из этих групп имеет индивидуальную реакцию на величину электрического тока и временную задержку.
Зонная схема защиты
Зонный способ сложный и недешевый, поэтому применяют его в основном в промышленности. Как только пороговые показатели тока достигают максимума, в центр контроля поступают данные, и выбранный автомат срабатывает. Электрическая сеть с таким видом избирательности включает специальные электронные расцепители.
Вам это будет интересно Основы электроники для начинающих
Автоматический выключатель 5SL
Когда обнаруживается нарушение, от выключателя, расположенного ниже, поступает сигнал к устройству, находящемуся выше. Первый автомат должен отреагировать в течение секунды. Если он не среагировал, срабатывает второй.
Сравнивая этот вид селективности с временной избирательностью, можно увидеть, что время срабатывания в этом случае намного ниже, иногда составляет сотни миллисекунд.
Обратите внимание! При зонной схеме защиты снижается как процент интервенции в систему, так и процент ее повреждения. Уменьшаются тепловые и динамические влияния на части установки, возрастает число уровней селективности
Абсолютная и относительная селективность защиты
Понятие селективности определено ГОСТотм IEC 60947-1-2014. Выделяют два типа селективности — абсолютную и относительную. Если работа защиты скоординирована таким образом, что она срабатывает исключительно внутри защищенной зоны, то это указывает на ее абсолютную селективность.
В этих обстоятельствах максимальный ток селективности становится таким же, как и максимальная отключающая способность расположенного ниже автомата.
Срабатывание в виде резервного, когда не произошло отключение на проблемном участке, называют относительно селективной защитой. При этом происходит отключение выше расположенных выключателей.
В случае превышения заданной величины тока выключателя-автомата, т.е. при отсутствии больших перегрузок, селективная защита действует практически безотказно. Куда труднее добиться этого при коротких замыканиях.
Данные о выпускаемых изделиях предприятия размещают на корпусе прибора и на своих сайтах
Важно правильно читать маркировку автоматов – связки выключателей формируют только по таблицам одного конкретного производителя. Следует учитывать, что группы, устроенные по относительному принципу, обладают большим числом функций
Упрощают задачу таблицы селективности, которые производители прилагают к своим изделиям. Применяя их, создают группы с селективностью срабатывания
Буква «Т» в таблице обозначает полную селективность пары аппаратов, а число — частичную. Когда ожидаемая пограничная величина тока КЗ меньше, чем число, указанное в таблице, избирательность будет обеспечена
Чтобы проверить избирательность между автоматом выше- и нижестоящим, находят скрещение вертикали и горизонтали. Обеспечение селективности — очень важная задача при питании потребителей, относящихся к особой категории.
При ее отсутствии может произойти остановка производственного процесса, повреждение линий, отключение систем кондиционирования, дымоудаления и других.
Что такое селективность в области электрики?
Селективность или избирательность – особенность релейной защиты, которая определяется умением находить неисправный элемент всей электрической системы и выключать именно его. Защита может быть двух видов: абсолютная и относительная, в зависимости от отключения участков. В первом случае более точно срабатывают предохранители на том участке, где произошло замыкание или поломка. Второй тип селективности заставляет отключаться автоматы, которые находятся выше, если защита других не вступила в действие по каким-либо причинам.
Редакторы сайта рекомендуют ознакомиться с лучшими брендами розеток и выключателей.
Полная селективность между модульными автоматическими выключателями
Как правило, специалисты решают задачу согласования рабочих характеристик модульных автоматических выключателей со стороны питания и нагрузки, используя токовый метод. Он основан на выборе аппаратов защиты с разными уставками по току, причём более высокие значения должно иметь оборудование на стороне питания. Для подбора автоматических выключателей используются таблицы селективности и специальное программное обеспечение. Но даже такая тщательная проработка схемы позволяет добиться лишь частичной координации рабочих характеристик модульных автоматических выключателей. Полная селективность обеспечивается только в распределительных боксах, где расчётные токи к.з. небольшие, что на самом деле редкость. Как правило, даже в квартирных щитах достигается лишь частичная селективность. Рассмотрим такой пример – в электрическом шкафу установлены автоматические выключатели с характеристикой С. Номинальный ток вводного аппарата – 32А, устройства на отходящей линии – 16А. Нижняя граница зоны срабатывания вводного автомата 5In=5·32=160А. Она же является и верхней границей срабатывания для нижестоящего автомата. 1 Очевидно, что в данном случае полная селективность не обеспечивается.
Часто задача согласованной работы автоматических выключателей со стороны нагрузки и питания во всём диапазоне сверхтоков остаётся нерешённой, что приводит к авариям. «Не так давно в одном крупном банке из-за чайника, случайно включённого в розетку «чистых» сетей 1 , и отсутствия полной селективности в распределительных шкафах были обесточены все компьютеры на этаже, что привело к потере полугодового отчёта», — рассказывает Алексей Азаров, начальник отдела электрических сетей и систем компании «ЭкоПрог».
До недавнего времени полную селективность можно было реализовать, установив в качестве вводного устройства в распределительном щите вместо модульного автоматического выключателя аппарат в литом корпусе. Для указанного оборудования возможны такие способы координации рабочих характеристик, как временной, энергетический и зонный 2 . Но данное решение не всегда целесообразно, так как оно приводит к таким последствиям, как:
- удорожание проекта;
- увеличение занимаемых распределительными шкафами площадей – аппараты в литом корпусе и воздушные автоматические выключатели по своим габаритам значительно превосходят модульное оборудование;
- сложности в установке и эксплуатации (аппараты в литом корпусе оснащаются электронными расцепителями, которые нуждаются в настройке).
«Заменить модульные автоматические выключатели на аппараты защиты другого типа для инженера означает пожертвовать компактностью и единообразием технических решений, а это не всегда возможно, — утверждает Павел Томашёв, инженер по группе изделий компании АББ, лидера в производстве силового оборудования и технологий для электроэнергетики и автоматизации. — Специально для того, чтобы решить проблему обеспечения полной координации между модульными аппаратами защиты, наша компания разработала новый селективный автоматический выключатель серии S750DR. Данное устройство – новинка для нашей страны. Оно представляет решение для достижения согласованности рабочих характеристик, при котором невозможно одновременное отключение вышестоящего и нижестоящего аппаратов. В данном модульном автоматическом выключателе реализован дополнительный токовый путь, благодаря которому обеспечивается задержка срабатывания по времени. Линейка автоматических выключателей S750DR включает в себя аппараты от 0,5 до 63А».
Селективный модульный автоматический выключатель обеспечивает координацию рабочих характеристик аппаратов защиты независимо от напряжения сети. Такой аппарат защиты не требует дополнительного питания для замыкания/размыкания контактов и для выполнения защитной функции, поскольку устройство является электромеханическим.
Пуэ селективность автоматических выключателей
» Разное » Пуэ селективность автоматических выключателей instrument.guru > Электричество > Принцип работы селективности автоматических выключателей
Селективность в области электрики является одним из основополагающих понятий. Она представляет собой защиту электрических устройств от поломок или каких-либо отклонений в работе. С помощью данной функции автоматы работают дольше, повышается уровень безопасности.
- Что такое селективность в области электрики?
- Типы селективности электрических приборов
- Таблица селективности
- Расчёт селективности
- Карта селективности
- Селективность автоматов ПУЭ
- Принцип селективности для выбора выключателей
Что такое селективность в области электрики?
Селективность или избирательность – особенность релейной защиты, которая определяется умением находить неисправный элемент всей электрической системы и выключать именно его. Защита может быть двух видов: абсолютная и относительная, в зависимости от отключения участков. В первом случае более точно срабатывают предохранители на том участке, где произошло замыкание или поломка. Второй тип селективности заставляет отключаться автоматы, которые находятся выше, если защита других не вступила в действие по каким-либо причинам.
Типы селективности электрических приборов
Классификацию защиты электрических устройств можно представить в различии схем подключения:
- Полная. Если несколько приборов подключены последовательно, то на неисправность быстрее реагирует тот, что находится ближе к зоне аварии.
- Частичная. Принцип действия селективности автоматов аналогичен с полной, но существует ограничение величины тока.
- Временная. Такого рода избирательность предполагает разное время выдержки автоматов с одинаковыми характеристиками на срабатывание в случае поломки. Эта защита предназначена для того, чтобы подстраховать автоматы по скорости выключения. Например: первый начинает действовать спустя 0,2 сек, второй – 0,4 сек и т. д.
- Токовая. Принцип работы селективности тот же, что и у временной, но в этом случае параметром выступает максимальная токовая отметка. Выставляются определённые значения в порядке убывания от источника питания до объекта нагрузки. Например, при вводе 28 А., к розеткам 18 А и 12 – к свету.
- Времятоковая. Одна из самых сложных систем по защите от неисправностей. Аппараты подразделяются на четыре различные группы: A, B, C и D, каждая из которых реагирует на ток. В этом случае сложно составить схему защиты автоматических выключателей при коротком замыкании. Наиболее эффективна защита будет при первой группе А. Её используют в основном для электронных цепей. Наибольшую популярность и распространённость получили аппараты типа С, однако следует серьёзно отнестись к их установке.
- Зонная. Этот способ защиты используется чаще всего в промышленности, так как он является дорогостоящим и довольно сложным. За работой электрической сети следят специальные приборы. При достижении установленного значения все данные передаются в центр контроля, где выбирается аппарат для выключения. Селективность этого вида предполагает наличие специальных электронных расцепителей. Они действуют следующим образом: при обнаружении какого-либо нарушения аппарат, расположенный ниже, подаёт сигнал другому автомату, который находится выше. Если в течение 1 секунды не сработает первое устройство, включится второе.
- Энергетическая. Здесь автоматы действуют очень быстро, благодаря чему ток короткого замыкания не успевает достичь максимального значения.
Таблица селективности
Защита автоматических выключателей исправно работает обычно при маленьких перегрузках. При коротком замыкании сформировать селективность намного тяжелей. Для таких целей существует таблица селективности, которая позволяет генерировать связки с избирательностью вступления в действие. Один расчёт предназначен для одного вида аппарата. Ниже представлен пример такой таблицы, который также можно найти на интернет-сайтах производителей автоматов.
Расчёт селективности
Чаще всего защитными устройствами выступают обыкновенные автоматические выключатели. Их селективность обеспечивается с помощью верного выбора и настроек параметров. Принцип работы таких выключателей обусловлен выполнением следующего условия:
- Iс.о.послед ≥ Kн.о.* I к.пред., где: — Iс.о.послед — ток, при котором вступает в действие защита;
- — I к.пред. — ток короткого замыкания в конце зоны действия защиты;
- — Kн.о. — коэффициент надёжности, зависящий от параметров.
