Устройство вентиля газового баллона и его замена на баллоне

Виды и устройство вентилей

Резьба у вентилей для газовых баллонов стандартизирована, а вот сами они могут иметь разнообразную конструкцию. На выбор модели вентиля влияет вид хранимого химического вещества, производственные особенности эксплуатации и количество денег.

Перед покупкой нового оборудования следует ознакомиться с вариантами исполнения и с внутренним устройством вентилей.

Классификация запорной арматуры для баллонов

Конструкционные особенности вентилей газовых баллонов обусловлены не прихотями инженеров, а соображениями техники безопасности.

В зависимости от материала исполнения запорная арматура делится на латунную и стальную. Выбор металла для изготовления корпуса вентиля обусловлен видом содержащихся в баллоне газов.

Различают следующие типы запорных кранов, в зависимости от типа хранимых химических веществ:

  1. Ацетиленовые. Корпус таких баллонов окрашивается в белый цвет. Специальные вентили используются в баллонах с ацетиленом, хлором, аммиаком и другими агрессивными веществами.
  2. Кислородные. Баллоны окрашиваются в синий цвет и предназначаются для хранения кислорода, аргона, водорода, азота, углекислого газа и других инертных газов.
  3. Пропан-бутановые. Окрашиваются в красный цвет и предназначаются для хранения соответствующих названию веществ и других газообразных углеводородов. Наиболее распространенная модель типа вентиля для такого баллона – ВБ-2.

Вентили для ацетиленовых баллонов не изготавливаются из латуни, потому что содержащиеся в них вещества могут вступать в химическую реакцию с медью. Обычно для изготовления запорной арматуры этого типа применяют углеродистую или легированную сталь.

Устройство газового вентиля

Стандартный газовый вентиль имеет вид тройника, на каждом штуцере которого нарезана наружная резьба. Более продвинутые модели могут иметь дополнительный выступ – предохранительный клапан. Его предназначение – сброс избыточного давления в случае нагрева полного баллона или при неправильно осуществляемом заполнении.

Нижний штуцер вентиля используется для присоединения к газовому баллону, верхний – для крепления маховика, а боковой – для подключения коммуникаций для выхода и закачки газа. Устроен кран для газового баллона довольно просто.

Запорная арматура обычно состоит из таких общих элементов:

  1. Латунный или стальной корпус.
  2. Сальниковый вентиль или маховик, присоединяющийся к корпусу накидной гайкой.
  3. Внутренний запирающий механизм с клапаном и штоком.
  4. Уплотнительные прокладки.
  5. Заглушка на выпускное отверстие.

Подробно рассмотреть устройство вентилей на газовых баллонах каждого типа можно на представленных изображениях.

Сам по себе баллон цельный, и что-то сломаться там вряд ли может. Поэтому основное количество неисправностей касается газовых вентилей.

  • Ремонт осуществляется в хорошо проветриваемом помещении;
  • Открываем запорный узел, чтобы дать остаткам газа выйти наружу;
  • Чтобы вывернуть вентиль вручную или газовым ключом, необходимо прогреть этот элемент. В этом случае никакой опасности нет, так как в баллоне находятся только газовые пары, а не их смесь с воздухом, которая и является взрывоопасной в первую очередь. Единственное, за чем необходимо следить – умеренный нагрев конструкции, так как перегрев может повысить давление в баллоне. Смысл прогрева заключается в том, что металл расширяется и вентиль становится возможно выкрутить даже вручную, либо с небольшим усилием рычага в виде того же газового ключа;
  • После снятия элемента конический штуцер герметизируют – на него накладывается уплотнитель, либо фторопластовая лента;
  • Монтируется новый вентиль, после чего факт и время ремонта заносятся в паспорт баллона. Монтаж осуществляется специальным динамометрическим ключом, который дает возможность правильно дозировать усилия и не сорвать резьбу. Максимальное разрешенное в этом случае давление составляет 480 Нм для стальных, и 250 для латунных вентилей;
  • Сняв вентиль с баллона, необходимо слить из него конденсат, если речь идет о широко используемом нами пропан-бутане. Данная процедура практически никем не выполняется, несмотря на то, что она крайне желательна. Однако сливать необходимо вдали от жилых домов, так как конденсат сей имеет крайне неприятный запах.

В целом же, редуктор, который является неразборным, необходимо менять раз в шесть лет. Что касается шлангов, то они должны быть армированные и подлежать осмотру не ранее, чем один раз в полгода при замене баллона.

Запорные вентили для баллонов с газами

Вентиль это запорное устройство, служащее для наполнения баллонов газов, подачи газа в горелку или резак и позволяющее сохранять в баллоне сжатые и сжиженные газы. Вентили разделяют на баллонные и рамповые. Принцип работы баллонных вентилей одинаков, однако они различаются между собой материалом, из которого они изготовлены, присоединительной резьбой и способом уплотнения. Вентили разделяют также по роду газа.

Кислородные вентили изготовляют из латуни, так как латунь в отличие от стали не горит в среде сжатого кислорода. Маховики и заглушки можно изготовлять из стали, алюминиевых сплавов и пластмасс.

Устройство кислородного вентиля показано на рисунке 1. Вентиль состоит из корпуса 9 со штуцером. К штуцеру, имеющему правую резьбу, присоединяется накидной гайкой кислородный редуктор. В корпусе находится клапан 11 с уплотнителем 12. На верхнюю часть корпуса навертывается накидная гайка 6, плотно прижимающая фибровую прокладку 7. На выступающую часть шпинделя 5 надевается маховичок 3, который закрепляется с помощью пружины 2 и маховиковой гайки 1 и уплотняется фибровой прокладкой 4. Вентиль снабжается заглушкой 10. Для того чтобы открыть клапан для выхода кислорода из баллона, необходимо повернуть маховичок 3. Открывается вентиль поворотом маховичка против часовой стрелки, а закрывается вращением по часовой стрелке. Вращение от шпинделя 5 к клапану передается соединительной муфтой 8. Вентиль имеет сальниковое уплотнение в виде фибровой прокладки 7. Для уменьшения трения буртика шпинделя фибровую прокладку ставят после пропитки ее парафином в течение 40 мин при температуре 70°С.

а — кислородный, б — ацетиленовый, в — пропан-бутановый

Рисунок 1 — Запорные вентили

При работе все детали кислородного вентиля должны быть тщательно обезжирены, так как загрязнение их жирами и маслами недопустимо.

Ацетиленовые вентили изготовляют из стали, применение сплавов меди с содержанием ее более 70% недопустимо, так как при контакте с ацетиленом возникает взрывоопасная ацетиленовая медь.

Вентиль ацетиленового баллона состоит из корпуса 10, редуктор к ацетиленовому баллону присоединяется хомутом, снабженным специальным нажимным винтом. Для вращения шпинделя 5 применяют торцовый ключ, надеваемый на выступающий квадратик хвостового шпинделя. Нижняя часть шпинделя имеет уплотнитель 6 из эбонита, который является клапаном. В качестве сальника применяют кожаные прокладки 3, прижимаемые сальниковой гайкой 1 и шайбой 2 к сальниковому кольцу 4. В резьбовой хвостик вентиля вставляется прокладка из войлока 9, которая выполняет роль фильтра. Войлочный фильтр 9 и сетка 7 крепятся стальным кольцом 8. На боковой грани корпуса вентиля имеется кольцевая выточка, в которую вставляется прокладка штуцера 11, изготовляемая из кожи или другого эластичного материала. К этой прокладке прижимается входной штуцер ацетиленового редуктора. Ацетиленовый вентиль имеет отличную от других типов вентилей резьбу, что исключает возможность установки его на другие баллоны.

Вентиль для пропан-бутанового баллона состоит из стального корпуса 1, внутри которого имеется резиновый чулок-ниппель 3. Ниппель надевают на шпиндель 2 и клапан 4 и зажимают сальниковой гайкой 5.

Меры предосторожности

При любых операциях с газовым оборудованием пользователь должен выполнять правила эксплуатации и обслуживания и принимать все меры предосторожности, для личной безопасности, защиты окружающих людей от травматизма, а также сохранности оборудования в исправном состоянии. Основные требования безопасности:

Основные требования безопасности:

  1. Запрещено использовать сосуды с просроченными сроками освидетельствования и имеющие явные повреждения композитного корпуса или запорной арматуры.
  2. Устанавливают баллон исключительно в вертикальном положении.
  3. Хранение сосудов с объёмом более 5 л в жилых помещениях запрещено. Минимальные расстояния до инженерных коммуникаций в доме: от плиты для приготовления пищи– 0.5 м, от дверки топки – 2 м, от стенки – 0.30 м, от электрической проводки – 1.0 м.
  4. При хранении сосудов их прочно закрепляют хомутами и защищают от солнечных лучей и отопительных устройств. Расстояние до радиатора должно быть не менее 1 м, а от открытых источников нагрева – 5 м, при размещении защитных экранов его уменьшают до 0,5м.
  5. Нагрев вентильной арматуры разрешается после полного слива газа с баллона и закрытия крана.
  6. Замену вентиля начинают после того, когда выровняется давление внутри и снаружи сосуда.
  7. Откручивают маховик очень медленно с целью недопущения его электризации, появления искры и взрыва.
  8. В комнате может находиться только 1 закрытый ГБ.
  9. Дренировать остатки газа допускается исключительно на открытой площадке.
  10. Запрещено выполнять подогрев баллона для повышения давления среды и ремонтировать неисправные сосуды с остатками газа. Запрещено оставлять поломанные баллоны с газом в местах постоянного нахождения людей.
  11. Требуется периодически проверять работоспособность и герметичность вентиля.
  12. В случае возникновения пожара тушение производят огнетушителями ОУ-2А, ОХП-10 и печной смесью, а также в срочном порядке вызывают МЧС.
  13. При отравлении продуктами сгорания необходимо обратиться в больницу или вызвать скорую помощь на дом.
  14. В случае обнаружении утечек газа, краны должны быть немедленно перекрыты, помещение проветрено и сделан экстренный вызов МЧС.
  15. Запрещено использовать содержимое баллона полностью, остаточное давление должно быть не менее 0,5 кгс/см2.

Важно! Проведение любых ремонтных операций с газовыми баллонами относится к потенциально опасным работам. Существует строгий запрет на демонтаж вентилей с газовых сосудов в домашних условиях

Установка и эксплуатация газовых баллонов

Важнейшим критерием безопасной эксплуатации таких устройств является контроль за возможными утечками и перегревом. Нарушение герметизации можно обнаружить по характерному запаху. Газ в принципе не обладает ни цветом, ни запахом, но в СПБТ добавляют особый маркер — углеводород-меркаптан. Благодаря этому человек может ощущать запах при включении колонки газовой кухонной плиты или во время утечки.

Так, если вы ощутили этот запах, то можно сделать вывод, что концентрация СПБТ составляет 20 процентов от опасной. Нет повода для паники, то есть причина для проверки места соединения по вышеописанной схеме.

Эксплуатация газовых баллонов, представленная в виде таблицы

Когда газовый баллон находится в самом помещении, его следует размещать на расстоянии 1 метр от плиты, которая в активном состоянии представляет собой источник тепла. Также вблизи нельзя размещать любые другие нагревательные приборы: радиаторы отопления и автономные отопители.

Приемлемым вариантом будет «дачный» способ установки — с внешней северной стороны сооружения, что исключает возможность перегрева баллона лучами солнца. В такой ситуации рукав нужно пропустить сквозь отверстие в стене, предварительно «обработанное» металлической гильзой. Баллон располагают в специальном шкафу из металла, оснащенном вентиляционными отверстиями в нижней части стенок. Так как газ несколько тяжелее воздуха, то он будет в случае утечки накапливаться снизу, там где будут отверстия вентиляции, поэтому легкий ветер сможет устранить нежелательное скопление.

БАЛЛОНЫ ДЛЯ СЖАТЫХ ГАЗОВ, ВЕНТИЛИ ДЛЯ БАЛЛОНОВ

Стальные баллоны малой и средней емкости для газов на давление до 20 МПа (200 кгс/см 2 ) соответствуют требованиям ГОСТ 949—73.

Баллоны имеют различную вместимость газов с определенным давлением. Баллоны объемом до 12 дм 3 (литров) относятся к баллонам малой емкости. Баллоны объемом от 20 до 50 дм 3 (литров) относятся к баллонам средней емкости.

Баллоны, предназначенные для хранения и перевозки сжатых, сжиженных и растворенных газов при температуре от минус 50 до плюс 60°С изготавливают из бесшовных труб.

Баллоны, рассчитанные на рабочее давление 10, 15 и 20 МПа (100; 150 и 200 кгс/см 2 ), изготавливают из углеродистой стали, а баллоны, рассчитанные на рабочее давление 15 и 20 МПа (150 и 200 кгс/см 2 ) из легированной стали.

Баллоны для кислорода выпускаются производством на расчетное давление 15 МПа (150 кгс/см 2 ), а баллоны для ацетилена — на расчетное давление 10 МПа (100 кгс/см 2 ). Наибольшее распространение имеют баллоны емкостью 40 дм 3 (литров).

По требованию заказчика баллоны могут не окрашиваться. Тем не менее, клеймо должно быть отчетливо видно на сферической части у горловины баллона. В табл. 6.1 приведены цвета условной окраски баллонов.

Цвета условной окраски баллонов для хранения и транспортировки газов для газовой сварки и наплавки

Прочие горючие газы

Часть верхней сферы баллона не окрашивают и на ней выбивают паспортные данные: товарный знак предприятия-изготовителя; номер баллона; дата (месяц, год) изготовления и год следующего испытания, которые проводятся каждые пять лет; масса порожнего баллона в кг; емкость баллона в дм 3 (л); клеймо ОТК.

Баллоны для кислорода (рис. 6.10) имеют массу 43,5 и 60 кг с длиной корпуса 1390 мм. Для подсчета количества кислорода в баллоне нужно емкость баллона в дм 3 умножить на давление газа в кгс/см 2 . Например, при емкости баллона 40 дм 3 и давлении заправленного кислородом баллона 15 МПа (150 кгс/см 2 ) количество кислорода в баллоне равно 40×150 = 6000 дм 3 , или 6м 3 .

Нижней частью баллоны опираются на башмаки, чтобы избежать ударов по корпусу в процессе транспортировки и обеспечить устойчивое вертикальное положение при установке на газовом посту. Верхняя часть баллонов также защищена от случайных ударов толстостенными колпаками.

Баллон на сварочном посту устанавливают вертикально и закрепляют цепью или хомутом для предохранения от падения. При кратковременных монтажных работах баллон можно укладывать на землю так, чтобы вентиль был выше башмака баллона, для этого верхнюю часть баллона опирают на деревянную подкладку с вырезом.

Рис. 6.10.Кислородный баллон:

  • 1 — предохранительный колпак; 2 — запорный вентиль;3 — кольцо;
  • 4 корпус;5 — опорный башмак; Z.6 — длина баллона;D6 — диаметр баллона; S6 —толщина стенки баллона

Баллон подготавливают к работе в следующем порядке: открывают колпак; отвертывают заглушку штуцера; осматривают вентиль, чтобы убедиться, нет ли следов жира или масла.

Если на вентиле замечено наличие масла, то таким баллоном пользоваться нельзя и сварщик должен отставить данный баллон и сообщить об этом мастеру или руководителю работ.

Если вентиль исправен, его штуцер продувают кратковременным поворотом маховика на небольшой угол. При этом нужно стоять сбоку от штуцера вентиля.

Если вентиль не открывается или имеет утечку газа (травит), баллон следует отставить для отправления обратно на кислородный завод для ремонта.

Далее проверяют состояние накидной гайки редуктора и присоединяют редуктор к вентилю баллона, затем ослабляют регулирующий винт редуктора.

Медленным вращением маховичка, открывают вентиль баллона и устанавливают рабочее давление кислорода с помощью регулирующего винта редуктора. После этого можно производить отбор газа из баллона.

При понижении давления газа в редукторе газ охлаждается. Если в газе содержится влага, то может произойти замерзание каналов вентиля и редуктора. В этом случае вентиль и редуктор следует отогревать только горячей водой или паром.

Ацетиленовые баллоны (рис. 6.11) для безопасного хранения газа под высоким давлением заполняют специальной пористой массой из древесного угля, пемзы, инфузорной земли и пропитываются ацетоном, в котором ацетилен хорошо растворяется. Находясь в порах массы, растворенный в ацетоне ацетилен становится взрывобезопасным и его можно хранить в баллоне под давлением до 2,5—3,0 МПа (25—30 кгс/см 2 ). Номинальное давление в баллоне для ацетилена установлено 1,9 МПа (19 кгс/см 2 ) при 20 °С.

Рис. 6.11.Ацетиленовые баллоны: а — сварной БАС-1 -58; б — бесшовный;1 —

корпус;2 — запорный вентиль;3 — предохранительный колпак;4 — газовая подушка;5 — пористая масса с ацетоном; б — опорный башмак

Что лучше: обмен или заправка?

Получить баллон с газом, необходимым для работы газового котла, плиты, линий наружного освещения и т.д., можно двумя способами: заправить свою емкость или обменять ее на другую, уже заправленную. В первом случае баллоны оставляются на станции на 1-2 дня, потребитель получает свою полную тару.

Во втором – быстрый обмен пустой емкости на заполненную. Потребители сами могут сделать выбор, каким способом пользоваться. Второй способ быстрее, однако вы получаете чужое оборудование, возможно, не самое новое. Стоимость зависит от вида и объема газов. Стандартный случай: 200-300 рублей.

Какие проблемы могут подстерегать при заправке

Нюансы, которые важно знать о наполнении газовых баллонов:

  1. Некоторые китайские баллоны имеют тонкие стенки. Они не рассчитаны на большие нагрузки. Нужно помнить, что дешевое оборудование может не окупиться из-за высокого риска.
  2. Активные газы склонны к возгоранию и взрывам, поэтому особенно внимательно нужно следить за объемом (85%) при наполнении пропаном, кислородом, метаном.
  3. Для пользования бытовым газом при низких температурах лучше использовать зимние смеси пропан бутана, с преимуществом пропана, так как бутан малопригоден для зимней эксплуатации.

Для того чтобы предупредить возникновение перечисленных проблем и рисков, сопутствующих пополнению запаса сжиженного взрывоопасного вещества, надо заранее продумать процесс и предусмотреть все нюансы.

Качественный баллон и соблюдение правил эксплуатации – залог безопасности

Относится к этой характеристики следует с повышенным вниманием

Замена баллона новым, ремонт

Рано или поздно баллон изнашивается, может выйти из строя вентиль, поверхность начнет расслаиваться. Почти в каждом городе есть пункт замены или ремонта баллонов. Вы можете отдать старое и получить новое изделие, с доплатой примерно от 1500 рублей. Это хорошая альтернатива покупке нового оборудования.

Если вентиль подлежит ремонту, его ремонтируют или полностью меняют. Сам баллон могут ошкурить и покрасить. Стоимость нового пустого баллона для пропана: от 2,500 до 600 рублей, в зависимости от материалов производителя.

Большие баллоны приобретать выгоднее – 50-литровой емкости хватит на приготовление пищи на плите для небольшой семьи в течение 2-х месяцев

Как проверить герметичность?

При проверке герметичности соединения вентиля потребуется закачать в газовый баллон газ под давлением.

Это можно сделать двумя способами:

  1. Закачать газ с помощью компрессорного оборудования или автомобильного насоса.
  2. Соединить шлангом два баллона, первый из которых пустой (тестируемый), а второй – заполненный газом.

Если мыльные пузыри нигде не надуваются, то соединение герметично. Но если появляются хотя бы незначительные вздутия пены, то придется перекручивать вентиль заново.

При погружении вентиля в воду желательно закрыть боковой штуцер заглушкой, чтобы вода и содержащиеся в ней взвешенные частицы не попали в запирающий механизм

Если баллон небольшой, то можно погрузить его вентиль в небольшой тазик с водой и посмотреть наличие пузырьков.

После замены запорной арматуры в паспорте газовых баллонов обязательно проставляется соответствующая отметка.

Следует помнить, что описанные выше способы замены отслужившего вентиля применимы только по отношению к металлическим резервуарам. Если у вас композитный баллон для хранения газа, так действовать нельзя из-за возможности повредить колбу и нарушить ее герметичность.

Плотность соединений и отсутствие утечек газа после присоединения редуктора проверяется с помощью мыльной пены, которая губкой наносится на все соединения (вентиль, накидную гайку, корпус редуктора, на соединение редуктора с отходящим шлангом).

Схема пожаробезопасности при работе с газовыми баллонами: (1-Не открывай вентиль резко! Струя газа наэлектризовывает горловину баллона и редуктор, может вызвать из воспламенение и взрыв;2- Не допускай нахождения на рабочем месте более 1 баллона с пропан бутаном; 3-Не реже одного раза в квартал проверяй предохранительный клапан принудительным открыванием; 4- проверка утечки газа )

Верхом неосторожности является проверка герметичности соединений с помощью спичек или электрического разряда.Обычно владельцев газовых баллонов не волнует замена вентиля на пропановом баллоне с последующей проверкой резьбы вентиля на течь, поскольку подобные операции производятся специалистами газозаправочных станций с применением специального оборудования

Сначала, нужно под контролем манометра наполнить тестируемый баллон газом с давлением 1,5-2 атмосферы. После этого на соединение наносится мыльная пена и немного приоткрывается кран. Если мыльные пузыри нигде не надуваются, то соединение герметично. Но если появляются хотя бы незначительные вздутия пены, то придется перекручивать вентиль заново.

Виды и особенности баллонов для хранения газа

Изготовителями выпускаются несколько типов стальных баллонов разного объема: 5, 15, 25 и 50 литров. Вес – от 4 до 22 кг. Например, баллон на 50 литров весит 44 кг. В последнее время разработаны и выпускаются баллоны, изготовленные из полимерных композитных материалов в объемах 14 или 33 литра.

Для редкого сезонного использования можно приобрести небольшие модели 5-12 литров. Для круглогодичного и интенсивного использования выбирают 50-литровые баллоны

Типы резервуаров для использования в быту

По материалу, из которого выполнен корпус, баллоны для бытового использования делятся на следующие группы:

Стальные баллоны – прочные и долговечные

Их уязвимый момент сварочные швы, поэтому при покупке и освидетельствовании обследованию сварочных швов уделяется большое внимание. Рекомендуется правильно подбирать место для установки оборудования, исключая места повышенной влажности, чтобы не подвергать коррозии стальные модели.

Композитные емкости

Это более современный вариант. Композитный газовый баллон также достаточно прочен, стоит в 2-3 раза дороже за счет дороговизны материалов, содержащих стекловолокно. Усиливает прочность дополнительная защита корпуса.

Полимерные баллоны легче транспортировать, так как они меньше весят и меньше подвергаются деформации при ударах или падении. Еще одно преимущество полимерного оборудования – высокая термоустойчивость. Оно может находиться рядом с огнем.

Композитные полипропиленовые евробаллоны безопасны, легко утилизируются, удобны в эксплуатации, но стоят дороже

Как соотносятся цвет и назначение?

По правилам ГОСТ, цвет баллона определяет их назначение:

  • белые с желтыми надписями наполняют ацетиленом;
  • красные – для пропана;
  • голубые – для медицинского или обычного кислорода;
  • в темно-зеленых хранят водород;
  • в серых с черными элементами – закись азота.

Для использования в наших бытовых условиях и регулярного пополнения запасов сжиженного горючего подходят только резервуары красного цвета с соответствующей маркировкой.

Российская схема окраски баллонов – перепутать невозможно! Для бытовой эксплуатации газового оборудования подходят только варианты красного цвета

Как рассчитать оптимальное количество газа?

Количество топлива необходимо для путешествия в каждомслучае рассчитывается индивидуально. При расчете расхода топлива учитываютсяособенности путешествия

При планировании путешествия в суровом климатеотдельное внимание нужно уделить такому элементу, как ветрозащитный экран. Безэтого дополнительного модуля КПД горелки значительно снижается, а теплопотериувеличиваются

Расчет газа для одного человека:

  • Экономное использование – 50 грамм.
  • Нормальные условия – 80 грамм.
  • Комфортные условия -100 грамм.

При планировании восхождения в горы необходимый объем газадля одного человека в день примерно 160-200 грамм.

Портативные газовые баллоны дали мощный толчок к развитиюпроизводства туристических грелок. На сегодняшний день — это один из наиболее востребованных видовтоплива, который позволяет значительно повысить комфорт путешествия.

Составные части газового баллона

Требования по производственным процессам и техническим характеристикам газовых баллонов регламентируются довольно старыми ГОСТами 949-73 и 15860-84.

Максимальное рабочее давление в устройствах колеблется от 1,6МПа до 19,6МПа, а толщина стенок может варьировать от 1,5 до 8,9 мм.


Защитный колпак на газовых баллонах может накручиваться на специальную резьбу горловины, полностью закрывая вентиль, или быть приваренным к корпусу и лишь защищать кран от случайных внешних ударов

Стандартный газовый баллон в сборе состоит из следующих элементов:

  1. Корпус баллона.
  2. Вентиль с запорной арматурой.
  3. Закрывающий вентиль колпак.
  4. Подкладные кольца для фиксации и транспортировки.
  5. Опорный башмак.

Важным элементом баллона являются также выбитые на нем технические сведения.


Выбитую на баллоне информацию используют сервисные центры при заправке и повторном освидетельствовании оборудования, поэтому не следует её сильно закрашивать краской

Дно баллонов имеет форму полусферы для равномерного распределения внутреннего давления. Для лучшей устойчивости корпуса снаружи приваривают башмак, на нижних кромках которого зачастую имеются отверстия для крепления баллона к горизонтальным поверхностям.

С видами газовых баллонов и особенностями их маркировки ознакомит статья, которую мы рекомендуем просмотреть и почитать.

Монтаж и замена вентиля на газовом баллоне

Приступая к монтажу запорного узла для баллона со сжиженным газом необходимо помнить о том, что данный элемент будет функционировать в условиях высокого давления. Поэтому все работы по монтажу или замене такого узла следует проводить в строгом соответствии с инструкциями.

Технически поменять вентиль на газовом баллоне достаточно легко – устаревший узел просто вывинчивается из входного отверстия в емкости, как обычный штуцер, а новый запорный элемент ввинчивается на его место. Что дает промокод БК Мелбет? Промокод Melbet — дает стартовый бонус при регистрации до 10 500 рублей. По промокоду можно получить: Спорт-бонус 100%. Для получения приветственного бонуса необходимо пополнить баланс минимум на 100, максимум на 19 500 рублей. Промокод Мелбет на казино вводится при регистрации нового аккаунта. Благодаря ему вы получаете увеличенный бонус на первый депозит, система добавляет 30% к максимальной сумме. Стандартный бонус на первое пополнение счета составляет 7000 рублей, после введения промокода – 9100 рублей

Однако при этом нужно соблюдать особые меры предосторожности

Ведь, повторимся, этот узел находится под давлением (например, на вентиль ацетиленового баллона давят целых 30 атмосфер), следовательно, сам процесс демонтажа и монтажа следует организовывать по такой схеме:

  • В самом начале запорный узел вентиля следует перевести в положение «открыто». То есть, выкрутить до упора в крайнее верхнее положение. В итоге остатки содержимого баллона уйдут либо в атмосферу, либо в какую-либо емкость.
  • После освобождения баллона от опасного содержимого можно приступать к демонтажу корпуса вентиля из резьбового отверстия в верхней части баллона. Для этих целей можно использовать либо специальный инструмент, либо обычный разводной ключ. При этом необходимо понимать, что вентиль был вкручен очень плотно и, возможно, с использованием жидкого уплотнителя, поэтому, перед демонтажем корпус запорного элемента нужно нагреть строительным феном.
  • Удалив старый вентиль из баллона нужно подготовить к монтажу новый запорный узел. То есть, нужно просто нанести на конический штуцер в нижней части корпуса гелеобразный или полимерный уплотнитель. В качестве последнего, чаще всего, используется обычная ФУП лента.
  • После подготовки вентиль вкручивается в отверстие на корпусе баллона, вначале, руками, а затем и ключом. Причем в качестве ключа, лучше всего, задействовать особый инструмент — динамометрический ключ, который позволяет регулировать усилие при затягивании. Ведь для стальных корпусов нужно создать момент в 480 Нм, а для латунных – 250 Нм.

Завершив монтаж вентиля, следует нанести сведения о дате операции на паспорт баллона – специальную табличку, вмонтированную в корпус емкости.

Техника безопасности и методика контроля качества монтажа

По завершению процесса монтажа вентиля необходимо проконтролировать качество выполненных работ.

Для этого нужно сделать следующее:

  • К боковому штуцеру корпуса подключают шланг от нагнетателя (компрессора).
  • Вентиль переводят в положение «открыто» и закачивают в баллон порцию сжатого воздуха. После этого вентиль баллона переводят в положение «закрыто».
  • Далее, к боковому штуцеру корпуса подключают манометрический вентиль с ввинченным измерительным прибором (манометром).

Разумеется, герметично монтированный вентиль должен удерживать давление на одном уровне в течение достаточно длительного времени.

Методика упрощенного контроля

Такая методика практикуется в полевых условиях или при отсутствии «под руками» измерительных приборов.

Для ее реализации нужно выполнить следующее:

  • В баллон закачивают сжатый воздух и перекрывают вентиль.
  • Поверх вентиля наносят помазком для бритья взбитую мыльную пену.
  • Герметичность узла баллон-вентиль контролируют по отсутствию «пузырей» в мыльной «шапке» на вентиле.

Несмотря на простоту, этот метод считается достаточно действенным и используется большинством специалистов по напорным трубопроводам.

Самостоятельная работа

Что делать если газовый баллон пропускает газ? Потребуются следующие манипуляции (пригодно лишь для моделей ВК-94).

Берётся гаечный ключ 2,7 см. Подтягивается гайка (обозначена на изображении). Вектор движения – по часовой стрелке (ЧС).

Когда открывается маховик, и травит кран пропанового баллона, открутите маховик по обратному вектору до самого предела.

Если эти варианты не дали эффекта, то необходимо:

Отвинтить гайку, устроенную под маховиком. Движение — против ЧС. Затем она снимается с резервуара.

С помощью ключа на 1 см отвинчивается гайка вверху маховика.

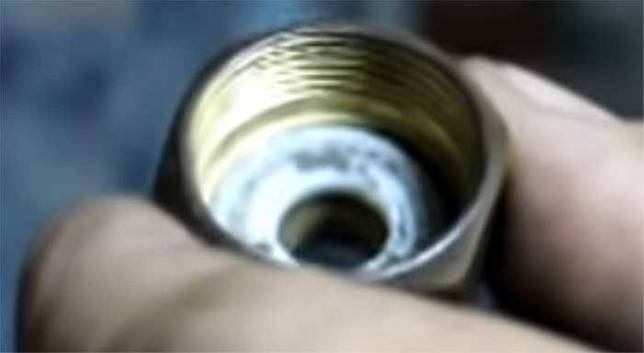

Вынимается шток из неё. Там — уплотнительная прокладка.

В ней должно иметься два отверстия:

  • внутреннее — максимум 8,5 мм.
  • внешнее – идентично параметру гайки изнутри (диаметру).

После установки нового изделия шток должен размещаться очень плотно. Его потребуется забить. Можно это сделать молоточком или плоской стороной ключа. После чего на свою позицию возвращается маховик и завинчивается гайкой. Её следует завинтить не до предела. Пружину здесь зажимать не надо. Она должна быть натянутой. Иначе не получится вращения маховика.

Такие меры часто становятся решением в дилемме — что делать, если травит газовый баллон? Важно в конце операции узел поставить назад на баллон и завинтить гайкой. Вектор – по ЧС

Нужен ключ 2,7 см. Усилие: 5-7 кг. Завинчивать не до предела.

Если у вас кран ВКБ, самостоятельно его разборку проводить нельзя. Если в ёмкости ещё присутствует газ и даже малый процент остаточного давления, вскрытие гайки опасно для жизни! Ведь только она сдерживает давление в этом агрегате. Его ремонтировать можно только в опустошённом состоянии.

С задней части такого вентиля есть незначительное отверстие. Если пробиваются диафрагмы, из него выходит газ.

Модификация ВКБ обычно монтируется на ёмкости с гелием. На прочие газы ставится ВК-94.

Проверка герметичности

Для выполнения проверки на герметичность запорной арматуры, в сосуд закачивают газ под давлением с использованием компрессора или соединяют шлангом 2 баллона — тестируемый (пустой) и другой заполненный газом. Заполняют тестируемый сосуд газом до 2 атм, контроль проводят по манометру. Наносят мыльную пену на резьбовое соединение и чуть-чуть открывают вентиль. Если мыльные пузыри не появляются, то утечек нет, в противном случае нужно перекрутить вентиль заново и подтянуть гайки.

Проверку выполняют несколько раз подряд, в открытом и закрытом положении, при этом используя новую пену. Проверять герметичность спичкой или зажигалкой категорически запрещено — из-за возгорания и взрыва газовоздушной смеси

Важно знать про опасную ошибку, которую допускают пользователи с левой резьбой редуктора, если по привычке ее подтянуть неправильно, то утечки станут больше

Подведем итоги

Запрещается хранение баллонов с горючими газами в индивидуальных жилых домах, квартирах и жилых комнатах, а также на кухнях, путях эвакуации, лестничных клетках, в цокольных этажах, в подвальных и чердачных помещениях, на балконах и лоджиях (п.91).

Газовые баллоны для бытовых газовых приборов (в том числе кухонных плит, водогрейных котлов, газовых колонок), за исключением 1 баллона объемом не более 5 литров, подключенного к газовой плите заводского изготовления, располагаются вне зданий в пристройках (шкафах или под кожухами, закрывающими верхнюю часть баллонов и редуктор) из негорючих материалов у глухого простенка стены на расстоянии не менее 5 метров от входов в здание, цокольные и подвальные этажи (п.92).

Пристройки и шкафы для газовых баллонов должны запираться на замок и иметь жалюзи для проветривания, а также предупреждающие надписи “Огнеопасно. Газ” (п.93).

У входа в одноквартирные жилые дома, в том числе жилые дома блокированной застройки, а также в помещения зданий и сооружений, в которых применяются газовые баллоны, размещается предупреждающий знак пожарной безопасности с надписью “Огнеопасно. Баллоны с газом” (п.94).

В соответствии с п.34 “е” Постановления Правительства РФ от 6 мая 2011 года №354 собственники и пользователи помещений в жилых домах обязаны допускать представителей исполнителя (в том числе работников аварийных служб), представителей органов государственного контроля и надзора в занимаемое жилое помещение для осмотра технического и санитарного состояния внутриквартирного оборудования в заранее согласованное с исполнителем в порядке, указанном в пункте 85 настоящих Правил, время, но не чаще 1 раза в 3 месяца, для проверки устранения недостатков предоставления коммунальных услуг и выполнения необходимых ремонтных работ – по мере необходимости, а для ликвидации аварий – в любое время.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
