Как собрать и установить сэндвич дымоход своими руками: инструкция по монтажу

Какие расчеты нужны для корректного размещения трубы

Высота внутреннего отрезка дымохода до кровли, как правило, прописана в проекте дома.

Однако есть еще ряд нормативов, на которые следует обратить внимание при расчете высоты дымовой трубы над крышей:

  • если кровля плоская, то дымовая труба должна возвышаться над ней на 50 см;
  • для установки на крыше, которая изготовлена из пожароопасных материалов, дымоход должен достигать 1 м в высоту;
  • в тех случаях, когда от дымохода до конька кровли расстояние превышает 3 м, высота трубы должна достигать условной линии, проведенной в 10º ниже конька;
  • для тех ситуаций, когда отступ между коньком и дымоходом составляет не более 1,5 метров, высоту дымовой трубы нужно делать не ниже 0,5 метра.

Когда мы описывали, как сделать сэндвич трубу, то акцентировали, что термоизоляционный слой в ней должен составлять 3-6 см. В то же время, нельзя не упомянуть о сечении трубы (про

Проверяем качество покупных сэндвичных труб

Определить их надежность получится даже при осмотре:

  1. Сварные должны быть оформлены аккуратно, по цвету не отличаться от самого металла.
  2. Труба должна быть правильной округлой формы.
  3. Проверяйте соотносимость внутренной части трубы с внешней. Не должно быть отклонений более, чем на 1 мм, иначе стыковать секции будет сложно.
  4. Все фигурные комплектующие ‒ тройник, оголовок, колпак  – не должны иметь явных стыков, грубых швов и других дефектов.
  5. Все детали печного дымохода должны быть промаркированы. Указывается марка, толщина стали, штрих-код, диаметр, название.
  6. Упаковка ‒ гофрокартон с фирменным скотчем. Каждая деталь заворачивается по отдельности.
  7. Повышенной надежностью отличается лазерная, плазменная сварка. Она не повреждает оцинкованное покрытие, предотвращает коррозию на стыках.
  8. Допускается 2‒3 мм недовара на конце модулей.

Финальные действия

На этом этапе дымоотвод крепится регулируемый фартук и дымовыводящая конструкция наращивается до необходимых размеров.

Монтаж дымохода в бане из сэндвич труб будет выполнен правильно, если верно рассчитать соотношение его диаметра, высоты и объема. В данном случае также важен вид печки и ее мощность. От этих факторов напрямую зависит возможность тяги и то, насколько исправно он будет функционировать.

Дымоотводы в русской бане классического типа, должны строиться пожаробезопасными, не содержать много поворотов и загибов. Все свои действия нужно подчинять рекомендациям профессионалов, и горячее сердце банного помещения проработает бесперебойно очень длительное время.

Если в расчетах остаются «неясности», то стоит обратиться за советом к профессионалам. Потраченные деньги на это полностью компенсируются отлично действующим дымовыводящим сэндвич  – устройством, а значит и Вашим хорошим здоровьем.

Конструктивные особенности сэндвич дымохода

Благодаря британцам все конструкции, которые состоят более чем из трех слоев, именуют «сэндвичами». И, конечно же, существует с подобным названием и дымоход, где между двумя контурами наличествует термоизоляционный слой (преимущественно из материалов на основе базальта).

Благодаря этому продукты сгорания максимально эффективно удаляются из топочной камеры, так как:

  1. внутренние поверхности отлично переносят воздействие конденсирующейся влаги и высокой температуры;
  2. термоизоляционный слой предотвращает перегревание внешнего контура;
  3. достигается отличная тяга;
  4. особенности конструкции не позволяют влаге попадать на термоизолятор.

Внутренняя часть дымохода изготавливается из нержавеющей стали, а она, как известно, устойчива к образованию ржавчины. Что касается внешнего, то его нередко производят из оцинкованной стали, которая менее прочна, зато стоит дешевле. Следовательно, вам придется выбирать между качеством (читай: нержавейкой) и экономией (оцинковкой). И если внутренние трубы в первую очередь обязаны хорошо выносить критические температуры, то внешние должны быть именно прочным, дабы форма всей конструкции не менялась.

Кроме самого дымохода, во время установки вам понадобится:

  1. специальный «переходник» для прохождения сквозь крышу;
  2. кронштейны для фиксации труб;
  3. платформа для разгрузки – она позволит равномерно распределить вес и избавить основание от нагрузки;
  4. ревизия с окошком для очистки;
  5. хомуты для крепления конструктивных элементов;
  6. переходники;
  7. колено на градусов (в целях изменения направления дымохода);
  8. переходники.

Обратите внимание! Верхнюю часть трубы может украшать конус или другие элементы – грибок, гаситель искр, вопплер, флюгер и так далее. Сэндвич-дымоход обеспечивает отличную термолизоляцию, поэтому его вполне можно устанавливать даже снаружи дома. Но функционировать он будет намного лучше, если установить его в доме, в максимальной близости к источнику тепла (это минимизирует теплопотери)

Но функционировать он будет намного лучше, если установить его в доме, в максимальной близости к источнику тепла (это минимизирует теплопотери)

Сэндвич-дымоход обеспечивает отличную термолизоляцию, поэтому его вполне можно устанавливать даже снаружи дома. Но функционировать он будет намного лучше, если установить его в доме, в максимальной близости к источнику тепла (это минимизирует теплопотери).

Подробнее о том как сделать дымоход для твердотопливного котла

Схемы установки сэндвича

Сделать дымоход из модульных сэндвич-труб можно 3 способами:

  1. Вертикальная часть располагается на улице, крепится к наружной стене здания. Горизонтальный дымоотвод пересекает внешнее ограждение, заходит в дом и подсоединяется к патрубку котла (печи).
  2. Вертикальный дымовой канал проходит через крышу, опускается в котельную и заканчивается сборником конденсата. Теплогенератор подключается к нему горизонтальной трубой.
  3. Ствол опять пересекает все кровельные конструкции, но присоединяется к отопителю напрямую, без кармана и горизонтальных участков.

Первый вариант подходит для готовых домов любого типа – каркасных, кирпичных, бревенчатых. Ваша задача – поставить котел у внешней стены, вывести сэндвич на улицу, потом закрепить основную трубу. По финансовым и трудозатратам это самый выгодный способ монтажа дымохода.

Установить модульную систему по второй схеме значительно сложнее. В одноэтажном доме придется пройти потолок и кровельный скат, устраивая противопожарные разделки. В двухэтажном доме трубопровод попадет внутрь комнаты и заставит вас подумать о декоративной облицовке. Зато не понадобится обходить свес крыши и фиксировать конец дымохода растяжками.

Последний вариант годится для банных буржуек и каминных топок. Первые сильно греются и практически не конденсируют, вторые прячутся за отделкой из огнестойкого гипсокартона. Чтобы организовать охлаждение сэндвич-канала, в пространстве между облицовкой и трубой предусматривается вентиляция. Выше на фото показаны конвекционные решетки, удаляющие нагретый воздух из-под обшивки каминной топки.

Требования, предъявляемые к банному дымоходу

Важно, чтобы длина трубы от грибка крыши до печки не превышала 5 м.
Цилиндрическое изделие должно размещаться вертикально с допустимым отклонением в 30 градусов, при этом никаких уступов не допускается.
Когда расстояние от начала сэндвич-трубы в бане до кровли превышает 1,5 м, требуется установить специальную растяжку, которая будет служить в качестве фиксатора.
Если верхняя часть строения выполнена из легковоспламеняющихся материалов, конец трубы необходимо закрыть специальной сеткой – искрогасителем, величина ячеек которого должна находиться в пределах 5×5 мм.
Требуется, чтобы все стыки деталей трубы были на виду. Запрещается их установка внутри перекрытий верхней конструкции здания.
Важно, чтобы дымоотводящий тракт имел горизонтальную часть, не превышающую 1 м.
Сэндвич-труба, установленная на скатной крыше, делается с выступом в 50 см над коньком

Если верхняя конструкция плоская, то цилиндрическая труба должна быть расположена выше на 1 м.
Категорически запрещено устанавливать в чердачном помещении прочистки, монтировать горизонтальные отводы. Конструкция, проходящая через эту комнату, должна быть всегда направлена вверх.

Подготовка к монтажу

Чтобы обеспечить максимальную безопасность проникновения дымохода сквозь толщу этажей, необходимо соблюдение правильной последовательности его монтажа. Чтобы провести дымоход сквозь потолочные перекрытия, применяется специально подготовленный еще до установки патрубок. Его стены выкладываются изоляционным материалом (минеральной ватой), а после этого изолируется его внутренняя часть, стыки и примыкание к стенам. Чтобы патрубок вошел в потолок на определенном участке, производится разметка, по которой в потолке проделывают проем. На примыканиях патрубка к элементам потолка прокладывают слой минеральной ваты в качестве изолятора, после этого можно устанавливать дымоходную сендвич-трубу

Важно! Сендвич-труба, идущая по пожароопасным участкам, таким как элементы перекрытия или стены из древесины и балки, требуют прокладки дополнительного слоя теплоизоляции

Дополнительная тепло-изоляция дымохода

Рассчитывая параметры трубы, нужно обратить особое внимание на их свободный ход через подготовленные отверстия, они не должны соприкасаться с перекрытием потолка. Стыки в подобных местах недопустимы. Чтобы обеспечить проветривание и охлаждения, оставляют свободное пространство между патрубком и самой трубой

После завершения прокладки дымохода, устанавливаются элементы защиты патрубка, проверяется вертикальность дымохода

Чтобы обеспечить проветривание и охлаждения, оставляют свободное пространство между патрубком и самой трубой. После завершения прокладки дымохода, устанавливаются элементы защиты патрубка, проверяется вертикальность дымохода

Важно! Использование сендвич-трубы для организации самого первого дымоходного элемента, сразу от топки, категорически запрещается

Схема монтажа сэндвич-дымохода

Строительные нормативы

Дымоходы проектируются и монтируются в соответствии с СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Дымовые трубы должны соответствовать следующим требованиям:

  • Высота от устья до колосниковой решетки должна быть не менее 5 метров.
  • Внутренний канал не должен иметь суженных участков.
  • Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).
  • Высота оголовка при скатной кровле:
  1. При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
  2. Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
  3. Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
  4. При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).

Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.

Требования пожаробезопасности к дымоходам

Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.

Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.

Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья. При монтаже дымохода в деревянном доме обязательно следует устанавливать искрогаситель.

Сила тяги и высота

Высота борова – основной параметр, определяющий силу тяги.

Другие факторы, влияющие на силу тяги:

  • Достаточное утепление трубопровода.
  • Гладкость стенок дымоходного канала.
  • Толщина слоя сажи на стенках.
  • Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
  • Подвод воздуха к топке.
  • Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
  • Правильно подобранная величина внутреннего сечения.

Как выбрать диаметр

Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).

В СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:

  • До 3,6 кВт – 140×140 мм (диам. не менее 158 мм).
  • 3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
  • 5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).

Преимущества сэндвич дымохода для бани

Стандартный сэндвич представляет из себя полую многослойную конструкцию метровой длины, состоящую из следующих элементов:

  • Внутренняя труба. Производится из нержавеющей стали различной толщины. Более толстая труба весит больше, но и прослужит дольше.
  • Внешняя труба. Может быть медной, латунной, либо выполненной из той же «нержавейки». Использование оцинкованной стали не допускается, поскольку такой материал обладает значительным уровнем температурного расширения.
  • Слой теплоизоляции. Чаще всего применяется базальтовое волокно или минеральная вата. Толщина слоя может варьироваться от 25 до 60 мм.

Один из концов трубы делается зауженным, что позволяет легко монтировать дымоход необходимой длины без использования специального оборудования.

Дымоход, собранный из сэндвич труб, выгодно отличается от традиционных вариантов. Можно отметить несколько явных преимуществ:

  • Отсутствие конденсата (в зависимости от схемы сборки).
  • Хорошие противопожарные качества.
  • Малый вес конструкции.
  • Удобство транспортировки.
  • Минимальное образование сажи.
  • Простота ухода за дымоходом.
  • Привлекательный внешний вид, сохраняющийся на протяжении многих лет.

Сборка сэндвич-трубы

Перед установкой системы необходимо правильно ее собрать:

Возведение дымохода начинается с печи. Первое звено соединяется с отопительным устройством и закрывается заглушкой. Делается это для предотвращения перегрева и организации теплоизоляции.
Трубы вставляются друг в друга, начиная с конца, имеющего меньший диаметр

Следует обратить внимание на сборку звеньев, которая должна осуществляться так, чтобы не создавать препятствий для стекания имеющегося конденсата.

Далее производится соединение не только наружных, но и внутренних труб. Сразу сделать это довольно проблематично, но можно воспользоваться более простым способом: сначала на 15 см выпускаются и соединяются внутренние трубы, затем внешние.
Образовавшийся в результате стык усиливается

Это место обматывается хомутом, сделанным из цинка, затем стягивается болтами, проволокой или гайками.
В завершение рекомендуется обмотка дымоходной трубы герметиком, способным выдерживать температуру в 1000 градусов.

На этом работа по сборке сэндвич-системы закончена. Для крепления тройника, зонта, наконечника и угла можно воспользоваться этим же принципом работы. Фиксация дымохода к стене осуществляется с помощью кронштейнов. Расстояние между ними должно составлять около 2 м.

Крепление мест, где находится тройник, производится с помощью кронштейнов, что способствует снижению нагрузки. При необходимости можно использовать и горизонтальные звенья дымохода. Размер их должен быть в пределах 1 м.

Следует помнить о том, что при производстве любая сэндвич-труба оклеивается пленкой. Ее требуется удалить сразу после завершения сборки изделия.

Если возникает необходимость установки дымохода внутри коробки или между стенами, с внешней стороны боковой конструкции проделываются два окошка размерами 150 см².

Одно отверстие должно располагаться вверху, а другое – внизу

В случае когда речь идет о закрытой отступке, важно, чтобы собираемый пол был изготовлен из невоспламеняющегося материала

Как правильно устанавливать такой дымоход

При монтаже дымохода из сэндвич труб нет необходимости сооружать специальный бетонный фундамент, как для кирпичного или керамического дымохода, поскольку легкий вес — одно из несомненных достоинств этой металлической конструкции. Однако не стоит считать задачу слишком простой. Есть целый ряд правил и нюансов, которые следует понять и обдумать еще на этапе выбора оборудования.

Например, не помешает начертить план-схему будущей конструкции, указав на ней все размеры

Опытные печники, точно знающие как правильно собрать сэндвич дымоход, особенно призывают обращать внимание на такие моменты, как прохождение дымохода через крышу, через перекрытия и т. п. Так, например, нередко дымоход монтируют еще до окончания отделочных и кровельных работ

При этом котел или топку камина устанавливают на черновой пол. В этом случае необходимо учесть высоту «пирога» пола с учетом монтажа напольного покрытия и поставить отопительное оборудование, например, на кусочки кирпичей, чтобы конструкция точно совпадала с отверстием для выхода продуктов сгорания.

Начинают установку сэндвич дымоход своими руками от выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода представляет собой отрезок трубы без утеплителя. Если начать установку сразу с полноценной сэндвич-трубы, утеплитель обгорит, спечется в камень и повредит дымоход. Следствием неправильного монтажа может стать поломка отопительного оборудования и даже возникновение пожара. Итак, данный элемент вставляют в раструб, а затем стык изолируют заглушкой. После этого элементы конструкции последовательно соединяют друг с другом, фиксируя места соединения обжимными хомутами.

Распространенная ошибка при монтаже сэндвич дымохода — отсутствие трубы без утеплителя сразу же над выходным патрубком отопительного оборудования. В результате утеплитель просто спекается в камень

Если есть вероятность значительного повышения давления в дымоходе, места стыков дополнительно закрывают герметизирующими муфтами. Нередко при монтаже стальных дымоходов используют специальные высокотемпературные герметики, которыми промазывают соединения. Чем герметичнее дымоход, тем лучше тяга.

Несмотря на отличные теплоизоляционные свойства сэндвич-труб, в местах прохождения дымохода через перекрытия все же возникает определенная опасность нагрева и возгорания окружающих трубу материалов. Чтобы обеспечить необходимый уровень пожарной безопасности, рекомендуется уложить в таких местах дополнительный слой теплоизоляции

Еще одно важное требование СНиП из этой области: расстояние от трубы дымохода до стены не должно быть менее 25 см. В конструкцию следует включить достаточное количество элементов, снабженных ревизионными люками, чтобы обеспечить возможность визуального осмотра внутренних стен дымохода

Если необходимо сделать горизонтальные отрезки (длина каждого не должна превышать 100 см), на таких участках нужно устраивать тройники, которые позволят эффективно отводить влагу, образовавшуюся в процессе конденсации водяных паров.

Также предлагаем вам посмотреть видео ролик с полезными советами от «бывалого» мастера.

Стыки

Огромное внимание следует уделить стыку дымохода и деревянных блоков. В помещении участок примыкания деревянных элементов и трубы в верхней части — это одна из самых важных точек

По принятым нормативам от внутреннего элемента дымохода до деревянных элементов должно быть 38 — 40 см. Весь промежуток заполняется негорючей субстанцией. Если невозможность сделать дополнительное пространство, то его следует дополнительно нарастить. Иногда промежуток можно сократить до 24-28 см, сделать это можно только тогда, если сами деревянные блоки защищены. Такие деревянные блоки как:

  • лаги;
  • обрешетки;
  • стропила.

защищаются с использованием оцинкованного листа металла.

Стык дымохода из нержавейки с деревянной стеной

Делается дополнительно прокладка асбестового полотна толщиной от 5 до 10 мм. Оцинковка не допускает распространение открытого огня, она регулирует равномерное распределение инфракрасного излучения, идущего от трубы. Для сравнения, если дымоход сделан из стали, то расстояние до деревянных конструкций увеличивается до полуметра (это минимум).

«Плюсы» сэндвич дымоходов

Преимущества сэндвич-дымоходов из нержавеющих труб:

  1. Простая оперативная установка.
  2. Сравнительно небольшая (если сравнивать с каменными дымоходами).
  3. Малый вес.

Нержавейка — это металл, который не боится коррозии, имеет длительный срок службы. Температура выходящих по трубе газов имеет прямую связь от вида котла, и топлива. Этот фактор также стоит учитывать при проектировании. Чем выше температура, тем больше нагрев трубы. Приведем базовых цифры нагрева труб от разных тепловых источников:

  1. Печь, камин 340 — 660 градусов.
  2. Банная печь 420 — 720 градусов.
  3. Газовый котел 125 — 210 градусов.
  4. Котел, работающий на угле 520 — 730 градусов.

Рекомендуется помнить, что древесина может иметь повышенную пожароопасность. Если элементы из дерева находятся вблизи отопительного прибора, они могут обуглиться и вспыхнуть уже при двухсот градусов по Цельсию. Если длительное время дерево регулярно подвергается большому нагреву, оно может воспламениться уже при 175 градусов. Подобную информацию следует учитывать во время разработки проекта и расчете труб из сэндвич дымохода, рекомендуется полностью исключить вероятность возникновения воспламенения. В монтаже подобных элементов нет мелочей, по статистике до восьмидесяти процентов всех пожаров в частных домовладениях происходит неверно спроектированных дымоходов.

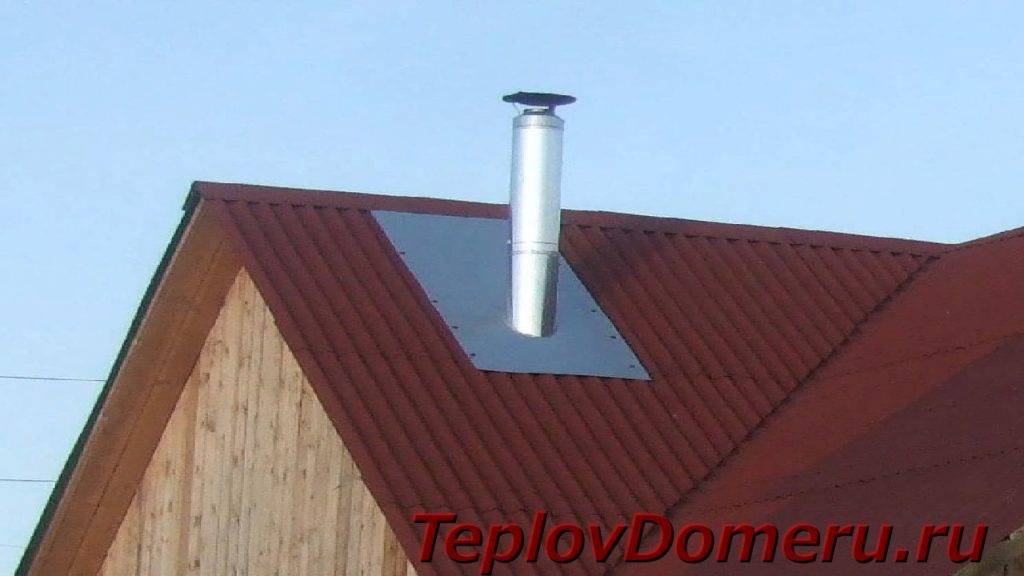

Этапы вывода дымохода на крышу

Чтобы сэндвич-трубу вывести на верхнюю конструкцию здания, используется специальное звено, именуемое крышной разделкой. Элемент подбирается исходя из наклона кровли. Определив этот показатель, выполнить работу, которая осуществляет в следующие три этапа, не составит никакого труда:

  1. На внутренней стороне кровли делается разметка.
  2. Размер вырезаемого отверстия должен совпадать с диаметром трубы дымохода.
  3. Выполняются работы по изоляции. Суть заключается в том, что на внутренней части кровли крепится оцинкованный лист с уже проделанным отверстием под вертикальный канал. Далее производится вывод трубы наружу. Сверху монтируется крышная разделка. Сначала над ней ставится то количество звеньев, которое необходимо для создания нужной высоты, затем крепится зонт, главной функцией которого является защита от атмосферных осадков.

Как правильно оформить вывод на крышу?

Самым сложным этапом при монтаже сэндвич-дымохода можно назвать, пожалуй, правильный вывод конструкции на крышу. Для этого используют специальный элемент, который называют крышной разделкой. Это металлическая конструкция, которая предотвращает возможность соприкосновения дымоходной трубы с материалами кровельного пирога.

Выбирая крышную разделку, следует обязательно учесть угол наклона кровли. Стандартные варианты позволяют вывести дымоход на кровлю с уклоном 15-35 градусов или 35-55 градусов.

При выводе сэндвич дымохода на крышу следует учесть уклон кровли, а также обеспечить достаточное расстояние между материалами кровельного пирога и трубой

Сначала необходимо разметить маркером или строительным карандашом место, в котором предполагается провести дымоход через кровлю. После этого в соответствии с намеченной разметкой с внутренней стороны кровли делают отверстие. Оно должно быть достаточно широким, чтобы труба свободно через него проходила.

После этого изнутри закрепляется подкрышный лист, а снаружи устанавливается крышная разделка, конусная часть которой регулируется в соответствии с углом наклона кровли. Края разделки следует завести под кровельный лист или под конек.

После того, как сэндвич труба выведена на кровлю, следует позаботиться о достаточной высоте конструкции, а также оформить край трубы защитными элементами

Чтобы улучшить герметичность стыка разделки и дымоотводной трубы, используют специальный регулируемый фартук. После его установки можно монтировать следующий элемент конструкции. Остается нарастить трубу до необходимой высоты и установить на ее край необходимые элементы: искрогаситель, грибок, флюгер и т.п.
