Схема подключения варочной панели и духового шкафа
Как подключить поверхность и духовой шкаф к электрической сети собственными руками? Это не так уж и тяжело, главное — изучить основные правила.
Для духовки и варочной поверхности должна использоваться выделенная линия с отдельной розеткой специальной конструкции
Во многих новых квартирах для варочной панели уже имеются отдельный кабель и специальная розетка. В этих случаях потребуется купить специальную вилку. Но в старых домах не всегда предусмотрены данные устройства.
Если в квартире нет отдельного кабеля и розетки для варочной панели, тогда подключаться данное устройство должно в соответствии с важными рекомендациями:
- первым делом требуется провести проверку допустимого показателя напряжения, на которое рассчитано бытовое устройство. Обязательно потребуется проверка схемы подключения, рекомендованной изготовителем прибора;
- узнать допустимый показатель напряжения и вид схемы можно в инструкции, которая прилагается к бытовому прибору. Дополнительно стоит осмотреть область подключения на устройстве;
- варочные панели можно подключать в сеть с показателем напряжения 220 В и 380 В, духовки– 220 В. Заводские клеммы для подключения кабеля установлены с перемычками, которые предоставляют возможность для подключения в розетку в 220 В;
- стандартные кухни не могут иметь выходы в сеть с показателем напряжения в 380 В, это не соответствует требованиям СНиП. Они обычно оснащаются розетками с напряжением в 220 В;
- обязательно должна быть произведена установка в электрощите отдельного автомата защиты сети. От него производится прокладка отдельного кабеля. Показатель силы тока автомата для защиты сети и вариант подключения могут зависеть от уровня возможной нагрузки;
- чтобы подключить электрические устройства, которые имеют мощность не больше 5 кВт, потребуется сила тока 25 А, показатель сечения кабеля должен составлять не меньше 2,5 мм2. Если же будут применяться более мощные изделия, к примеру, с 36 А или 40 А, то в этих случаях стоит использовать кабель с сечением 6 мм2;
- предпочтение стоит отдавать негорючим маркам кабеля, желательно чтобы они имели двойную изоляцию с влагоустойчивой структурой. Наиболее подходящим будет ВВГнг;
- чтобы подключить кабель к одной фазе, он должен иметь 3 жилы. Чтобы соединить схему с двумя фазами, стоит применять кабель с 4 жилами, а для подключения трехфазной схемой потребуется кабель, состоящий из 5 жил;
- в конце процесса подключения выполняется установка розетки и подсоединение вилки с кабелем. Но при этом стоит правильно подобрать вилку и розетку.
Перед включением варочной поверхности нужно подобрать вилку
В некоторых случаях электромонтажники в процессе установки бытовых приборов производят подключение варочных поверхностей и духовок при помощи клеммных колодок, которые установлены на поверхности стены, не используя вилку и розетку. Однако данный метод подключения является неудобным и не совсем подходящим в эксплуатации.
Если приходится демонтировать варочную поверхность, понадобится лезть в клеммную коробку, а в процессе установки ее будет нужно снова коммутировать. Если же в качестве соединительных элементов будет применяться вилка и розетка, то данный процесс будет производиться намного легче.

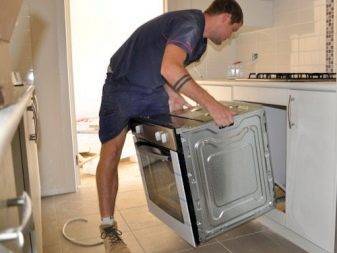

Монтажная операция
Под варочной панелью скрывается понятие обыкновенной электроплитки. Несмотря на небольшой по площади печки, установить её предстоит в кухонную мебель с использованием всех предусмотренных мер безопасности. Чтобы ничто не помешало в ходе производства лучше заранее подготовить необходимый инструментарий в виде:
- электродрели
- электролобзика
- отвертки
- ножа
- линейки, угольника, карандаша
- листа картона
Для выреза места под печку предстоит сделать шаблон на картоне, перенести туда данные параметров — ширины и длины корпуса плиты. Их можно самостоятельно измерить или взять из паспорта изделия.
На столешнице тумбы, где предстоит стоять печке, вырезают по линиям шаблона нужную конфигурацию отверстия. Иногда в кухонные гарнитуры входят специальные напольные шкафы, в которые можно вставить стандартную духовку и плиту.
Следующим моментом служит создание своеобразной ниши, куда будет установлена панель
По размеченному прямоугольнику, начиная с углов осторожно, чтобы не образовались не нужные сколы, делают сверлом отверстия, заканчивают работу выпиливанием с мелкими зубьями лобзиком
В результате получится окно, туда опускают панель варки, места соединения предстоит обработать специальными веществами. Можно выбрать герметик или уплотнитель нужно, чтобы он был на силиконе. Для удобной посадки техники в созданное для него место, его можно корректировать — расширять или сужать инструментом. В комплекте должны находиться зажимы для более надежного закрепления панели со столешницей. В заключение предстоит убрать излишки материала обработки.
Розетка для духового шкафа и варочной панели
Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.
Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.
У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?
- Можно, главное чтобы при этом соблюдались 3 условия:
- духовка должна быть мощностью не более 3,5 кВт;
- розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
- в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.
По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.
При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.
Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.
Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.
Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.
И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.
Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.
Когда с местом расположения розетки определились, необходимо ее подключить.
Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки
При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)
Ставите на место рамку или декоративную крышку.
Требования к проводке
Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы
Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)
В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.
Какая должна быть розетка?
Подсоединение варочной панели и духовки к сети пройдет успешно, если правильно выбрать кабели и розетки, которые будут отвечать определенным требованиям. Они покупаются с учетом мощности устройств, указанной в документации. Чтобы найти силу тока, на которую будет рассчитана розетка, нужно разделить мощность устройства на напряжение электросети. Полученный результат увеличивают на 5 единиц для перестраховки. Варочные панели работают при напряжении 220 В и 380 В, с силой тока 25 А или 32 А.
Первый вопрос, который возникает у покупателей при установке техники: можно ли включать ее в обычную розетку. Некоторые духовки обладают малой мощностью (до 3,5 кВт). Они работают от стандартной розетки. Для духового шкафа подобного типа подойдет кабель на 220 В и розетка на 16 А. Электрические панели имеют мощность от 3,6-7 кВт. Такой технике необходима отдельная электрическая линия. В этом случае оборудуется силовая розетка, рассчитанная на 32 А. В комплект вилка не включается, поэтому ее придется приобретать отдельно.
Для встроенной духовки, которая функционирует с напряжением 3,5 кВт, потребуется трехфазная розетка на 20 А. Она способна обеспечить работу оборудования мощностью от 3,6 до 7 кВт. Если в комплектацию не вошла трехфазная вилка, ее также следует купить. Розетки и вилки подобных приборов устроены так, чтобы обеспечить заземление, поэтому имеют более 3 штырей. Подключение незаземленного устройства снимает гарантию с техники и несет угрозу здоровью пользователей.
Для встраиваемого электрического шкафа, связанного с панелью, ставить специальную розетку не нужно. Для такой техники выводится общая силовая электролиния. Если два прибора независимы, то понадобятся две розетки. Приборы будут иметь независимые точки монтажа на щитке и отдельные кабели. Для монтажа розетки понадобится накладная коробка. Ее характеристики должны соответствовать силе тока. Для розетки на 20 А вилка агрегата и коробка должны обладать идентичной маркировкой. Подрозетники бывают предназначены для скрытого и наружного обустройства.
Дешевые комплектующие покупать не рекомендуется из соображений безопасности. Некачественное изделие может оплавиться, замкнуть или плохо установиться. Розетка евро должна иметь керамические «внутренности». Данный материал способен выдерживать длительные высокие нагрузки. Наружный монтаж розеток обычно применяют в деревянных постройках, где проводка также открыта. Такая установка проводится, чтобы обезопасить жильцов от возникновения пожара. В газобетонные, кирпичные, блочные стены помещают внутренние розетки.
Установка клеммной колодки
Подключение бытовой техники через клеммную колодку считается более надежным. Контакт тут обеспечивается прижимными винтами, что более надежно чем при включении через вилку и розетку. Недостаток такого подключения — относительная сложность размыкания цепи. Придется снимать крышку, откручивать болты, которыми держится провода, выдергивать их. Потому используют его только при условии наличия на линии автоматического выключателя. Причем, желательно чтобы он был двухполюсным и разрывал сразу и фазу, и нейтраль.
В клеммных колодках «старого» образца — карболитовых — контакты открыты, такую колодку лучше установить в маленьком боксе. Чтобы не переплачивать за бокс, можно использовать стандартную распаечную коробку. В квадратную отлично становится трехконтактная колодка. Если надо подключить духовой шкаф к трехфазной сети, под пятиконтактную колодку надо будет ставить продолговатую модель.
Вариант установки клеммной колодки для подключения духового шкафа
Коробку можно закрепить на поверхности стены. Такой вариант подходит, если проводку тянут после завершения ремонта. Если кабель прокладывают в штробе, имеет смысл и коробку утопить в стену.
При подключении надо будет зачищенные от изоляции провода вставить под металлические пластины, затянуть контакт прижимными болтами (отверткой). При этом надо прикладывать приличные усилия — чтобы контакт был хороший
Обратите внимание, что при подключении нельзя перепутать провода. Фазный провод с духового шкафа должен быть напротив фазного, пришедшего со щитка, нейтраль (ноль) — строго напротив нуля, земля — напротив земляного
Это важно
Будьте внимательны
Это важно. Будьте внимательны
Порядок монтажа
Подключение кухонной техники обычно осуществляется на конечной стадии ремонта помещения. Это означает, что в комнате уже закончены отделочные работы, проложены питающие провода, возможно, стоит мебель. Остается только разобраться с тем, как правильно подключить устройство, и что для этого необходимо.
Чтобы все было сделано правильно, рекомендуется озадачиваться соответствующим вопросом еще на начальной стадии проектирования, составления схемы прокладки коммуникаций. На этом этапе выясняется, какая нужна розетка, будет она встраиваемой или накладной, также нужно определиться с высотой ее размещения.
Подготовительные работы
Сначала следует определить место установки для плиты с электроподжигом или встраиваемой варочной поверхности. В идеале, необходимо знать модель и технические характеристики устройства. Вполне возможно, что потребуется предусмотреть подключение напрямую.
Это означает, что получится обойтись без розеток и вилок. Кроме этого, акцент делается на мощности оборудования, исходя из чего производится выбор фурнитуры, провода, автоматического выключателя номиналом 32А и УЗО номиналом 40А.
Лучше всего приобретать медный провод у проверенного производителя, тогда он будет соответствовать действующим государственным стандартам
Данному моменту стоит уделить повышенное внимание, поскольку от этого зависит не только долговечность эксплуатации проводки и прибора, но и ваша личная безопасность
Если подключить плиту без розетки не получится, следующим шагом будет выбор фурнитуры с требуемыми характеристиками
Важно обратить внимание на параметр номинального тока. Необходимо учесть и тип установки силовой фурнитуры: для скрытой установки или для открытого исполнения
Соответственно, к ней понадобится выбрать вилку, если, конечно, она не идет вместе с бытовым прибором
Стоит также принять во внимание, что ряд изделий зарубежного изготовления несовместимы с отечественными розетками и могут потребовать использования переходника, чего желательно избегать
Определение места установки
В этом вопросе необходимо руководствоваться исключительно правилами электрической безопасности. Размеры розетки не должны препятствовать размещению плиты относительно рабочей стенки.
Она не должна монтироваться непосредственно на рабочей поверхности и в скрытых местах, где будет затруднен доступ к обслуживанию. Категорически не допускается устанавливать силовую фурнитуру в следующих зонах:
- рядом с местом расположения мойки;
- рядом со стиральной машинкой;
- вблизи посудомоечной машины.
В случае установки плиты на ножках, или если варочная поверхность будет встроена в кухонный гарнитур, идеальным является место на высоте 10–15 см от уровня пола. Электрическая точка должна находиться вдали от воды и огня. С учетом действующих норм, плиту лучше подсоединять сразу через розетку или напрямую к силовому проводу.
Особенности установки и последовательность монтажа
Если предыдущие пункты выполнены, можно приступать к подключению плиты. Работу легко выполнить своими силами, однако при наличии любых сомнений лучше вызывать специалиста. Подключение осуществляется на обесточенной линии. Этот факт дополнительно следует проверить посредством индикаторной отвертки.
Независимо от типа розетки, она может монтироваться уже после чистовых работ. Если выбор пал на встраиваемую фурнитуру, потребуется выполнить коронкой соответствующий монтажный стакан.
В подрозетник заводится питающий кабель. Посредством специального инструмента — стриппера — выполняется снятие защитной оплетки на 8–10 мм.
Концы проводов подсоединяются к механизму розетки, согласно распиновке. Следует учесть, что желто-зеленый провод отвечает за заземление (обычно подключается к центральной клемме), белый или коричневый — за фазу, голубой — за ноль. Контакт должен быть максимально надежным, однако «пережимать» провода не стоит, поскольку можно повредить клемму или проводники.
Для проверки качества соединения удостоверьтесь в надежном закреплении контактов. Фиксация подрозетника к стене обычно выполняется посредством гипсового раствора или алебастра. После полного высыхания смеси при помощи шурупов фиксируется сам механизм, затем устанавливается изолирующая внешняя накладка.
Далее проверяется, какое напряжение в розетке, есть ли заземление. Это делается с применением тестера. Если все в норме, можно переходить к этапу подключения варочной поверхности или плиты.
Подключение варочной поверхности к электросети: однофазный и двухфазный вариант
Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

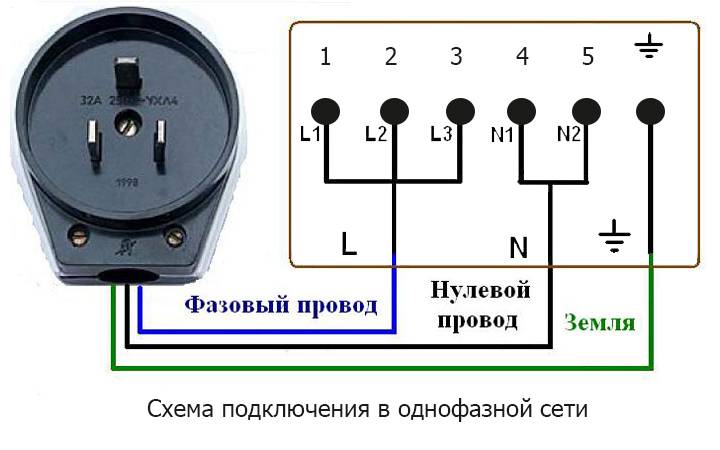

Схема подключения варочной поверхности — однофазный вариант
Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.
Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.
В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.
В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.
Двухфазная схема подключения элетропплиты 380 В
Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.
Как подключить варочную панель к электросети трехфазной (380 В)
Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²
Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока
В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5
Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.
Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.
При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.
Подключение устройства к трехфазной сети 380 В
Мощность духового шкафа электрического
- Большинство покупателей делают выбор на основании следующих показателей:
- функциональность,
- мощность прибора,
- энергопотребление.
Поэтому перед покупкой следует рассмотреть все описанные значения.
Электрическая модель
Потребляемая мощность духового шкафа может быть разной – от 1 до 4 кВт. Модели, которые имеют значение в диапазоне от 2 до 3 кВт, относятся к наиболее распространенным приборам и являются простыми устройствами для бытового использования.
Если же используются модели, потребляемая мощность которых больше 3,5 кВт, то следует оборудовать отдельную розетку, выдерживающую большую силу тока. Это необходимо для обеспечения нормальной работы электрической сети.
Большинство моделей встроенных духовых шкафов Bosch имеет определенные параметры. Высота обычно колеблется в пределах от 55 до 60 см, менее распространенными являются устройства высотой от 40 до 45 см.
Такие электрические приборы имеют удобную панель управления, на которой отображаются данные о процессе приготовления и другая информация о работе
Наличие дополнительных функций влияет на потребляемую мощность духового шкафа в кВт, поэтому на данный параметр также следует обратить свое внимание
Классы энергопотребления
Такие электрические приборы по степени энергопотребления разделяются на несколько классов.
- Существует семь классов, которые имеют следующие показатели энергопотребления (кВт/ч):
- менее 0,6;
- 0,6-0,8;
- 0,8-1;
- 1-1,2;
- 1,2-1,4;
- 1,4-1,6;
- более 1,6.
Все эти показатели относятся к встроенным духовым шкафам Bosch малого объема. Если говорить о приборах, имеющих большие размеры, то стоит отметить, что такие приборы, относящиеся к классу А, будут потреблять от 1 кВт/ч.
Газовые модели могут иметь мощность около 4кВт, что не очень сказывается на оплате за коммунальные услуги, ведь газ значительно дешевле электричества.
Влияние на температуру
Мощность электрического духового шкафа влияет на температуру, при которой происходит приготовление блюд. Если взять приборы со значением потребления электричества от 3,5 кВт, то они могут нагревать до пятисот градусов.
Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность встроенного духового шкафа должна равняться 2,5-3 кВт. При этом максимальный температурный показатель может составлять 250°С.
Для безопасной работы с такими кухонными приборами необходимо учесть еще один параметр. Чтобы это сделать, достаточно поделить мощность встроенного духового шкафа Bosch, указанную в его характеристиках, ее на средний показатель, равный 220 Вт. В итоге получится искомая сила тока.
При выборе духового шкафа следует учитывать основное правило – параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Альтернативным вариантом может стать приобретение газового устройства.
Как выбрать прибор
Многие задаются вопросом – какая мощность духового шкафа будет наиболее оптимальной? Чтобы это понять, необходимо учесть несколько моментов:
При покупке духового шкафа сначала стоит обратить на количество имеющихся функций. Многие отдают предпочтение тем моделям, которые имеют разнообразные режимы приготовления и, соответственно, обладают большой мощностью.
Но стоит задаться вопросом – будут ли задействоваться все представленные программы? Если их использование будет происходить очень редко, то приобретать подобный товар не следует.
Также следует подумать и о том, сколько электрических устройств имеется в вашем доме. Это необходимо, так как при одновременном включении духового шкафа и прибора, который также потребляет большое количество энергии, проводка может не выдержать, из-за чего произойдет отключение всей сети.
На выбор может повлиять и частота использования встраиваемого прибора. Если устройство будет работать очень редко, то можно смело выбирать более мощные модели, которые позволяют готовить блюда гораздо быстрее. При частом использовании лучше остановиться на выборе устройства, которое потребляет меньшее количество энергии.
Еще одним фактором, влияющим на выбор, является объем встраиваемого духового шкафа. Для большой семьи, конечно, лучше приобрести модель, которая позволит приготовить много пищи за один раз. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет.
