Чертежи дачных туалетов типа «шалаш»

Дачный туалет типа «шалаш» своими руками совсем несложно. Чертежи и схемы сборки, представленные ниже, помогут создать конструкцию в максимально сжатые сроки.

Работу следует начинать со сборки передней и задней стенок. Для этого вам понадобится обрезная сосновая доска толщиной не менее 30 мм. Крепить конструкцию можно как гвоздями, так и саморезами.

Устанавливая поперечные, продольные и распорную балки, начинайте собирать туалет своими руками (см. чертежи). После этого установите поперечину постамента, закрепив ее к задней стенке и распорной балке.

Собрав каркас, зашивайте досками основание пола и помост. На пол лучше использовать доски твердых пород древесины толщиной до 50 мм. После этого приступайте к обшивке скатов. Для них можно применить обрезную доску 20х100 мм.

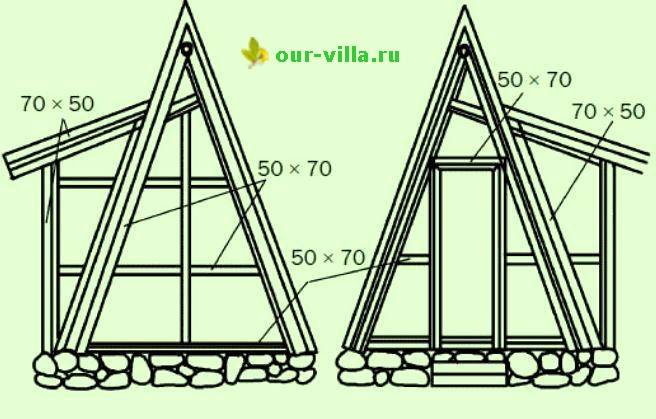

Передняя стенка туалета

Передняя стенка туалета

Задняя стенка туалета

Задняя стенка туалета

Каркас туалета без настилов

Общий вид каркаса

Обшивка

Обшивка

План туалета: вид сбоку

План туалета: вид спереди

Устанавливая туалет типа «шалаш», обратите внимание на чертежи задней стенки. Именно там во время обшивки требуется установить вентиляционный короб

На последнем этапе собирают и навешивают дверь.

Туалет «шалаш», чертежи которого мы рекомендуем использовать в своей работе, под силу собрать одному человеку за один-два дня. Не забудьте защитить древесину домика краской или лаком, а основание пола дополнительно обработать антисептиком.

Как построить туалет с выгребной ямой на даче своими руками

• Яма. Обустраиваем выгребную яму в месте, где она не принесет вреда водным ресурсам и земле. Выкапывайте яму чуть шире, чем размер приготовленных бочки и кольца. Землю складывайте не далеко. Утрамбуйте грунт, вставьте емкость и засыпайте изъятую ранее землю между стенкой емкости и грунтом, утрамбуйте. Емкость установлена.
• Застилаем, временно, досками и приступаем к изготовлению опоры и каркаса санузла.
• Опора. Для передней стенки, где располагается дверь, нужно установить две опоры. В случае если выгребная яма будет вписана в размер основы туалета, потребуется еще две опоры для задней стенки. Опорой могут стать бетонные блоки, толстые деревянные столбики, столбики, выложенные из кирпича.
• Каркас. Размеры каркаса на схеме даны оптимальные. Изменить размеры, по ширине или длине можно на усмотрение хозяина дачи. Делать сооружение выше не целесообразно.
• Из деревянного бруса, по размерам указанным в схеме, делается каркас. Конструкция будет надежнее, если усилить ее раскосами. Создавая больше углов, каркас делается жестче. Для определения высоты стульчака, измерьте расстояние от пятки до колена, примерно от 45 до 53 см, на этом расстоянии от низа каркаса врезаете поперечный брус. Основа для постамента готова.
• На задней стенке поперечные бруски вверху врежьте, предусматривая свободный выход воздуха — это естественная вентиляция.
• В это окошко можно вставить мелкую москитную сетку. Или частично закрыть куском поликарбоната.
• Дверь. Если дверь туалета куплена готовая, по ее размерам устанавливайте дверной проем из двух вертикальных брусьев.
• Для простого «скворечника» сделать дверь самим не сложно. В соответствии с размерами по схеме или по размерам, между двумя вертикально поставленными брусками, сколачиваете каркас двери. Дверь можно набрать из досок, привернув их на два поперечных и один раскосный бруски.
• Делать разметку для навешивания петель надо на самой готовой двери. Стамеской выбираете лишнюю древесину на толщину петли и прикручиваете створку петли. Примеряя дверь в каркасе, карандашом намечаете место и глубину выемки для установки створки дверной петли. Шурупы вворачивайте аккуратно, они должны быть на уровне с высотой петельных створок.
• Крыша. Размер строения позволяет покрыть крышу по обрешетке, не используя лаг. Обрешетка выполняется из доски, толщиной 2,5 см. Материал для кровли подойдет любой. Как временное покрытие, можно использовать рубероид в два настила. Любое кровельное покрытие подойдет.
• Стульчак. На каркас набиваем обрешетку из строганых, четверченых досок. Материал должен быть сухим. Выпиливаем отверстие по размерам готовой пластиковой крышки, если она выбрана вами для такого служения. При желании, размер отверстия может отходить от стандартного, тогда крышку можно сделать из фанеры, обив или оклеив ее клеенкой. Прикручиваем удобную ручку.
• Корпус. Обшивать корпус туалета желательно строганой сухой доской, с выбранной четвертью. Ширина ее не имеет значения. Обивать, в зависимости от задумки, как горизонтальным способом, так и вертикальным.
• Освещение. Если это удобно, можно провести электричество и установить выключатель и патрон для лампочки. Для естественного освещения делают прорези вверху двери или остекляют верхнюю часть стенки над дверью.

Недорогая и удобная конструкция готова. Иногда с такого сооружения начинают все строительные работы на участке. Место, куда и царь пешком сам ходил, должно быть удобным, не иметь сквозняков. Применяя правила возведения такого туалета, не причините вреда соседям, себе и сохраните природные ресурсы в чистоте.

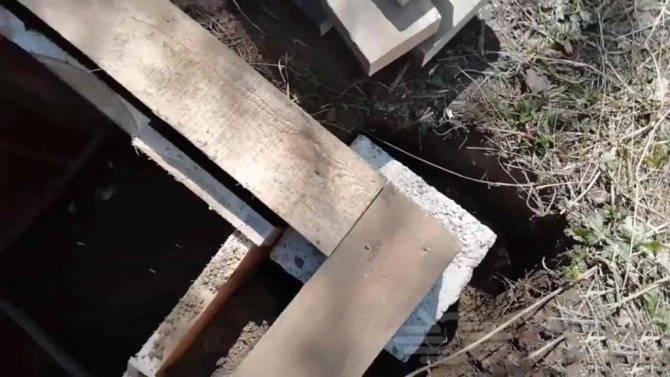

Обустройство выгребной ямы

На месте установки уличного туалета выкапывают выгребную яму, придавая ей квадратную или круглую форму. Глубина ямы-септика не должна превышать 1,5 метров, а ее диаметр – 2,5 метра. Но как показывает практика, более функциональны выгребные ямы, имеющие круглую форму. Они отличаются повышенной прочностью и способны выдерживать большую нагрузку и давление.

Совет: Для рытья ямы лучше использовать лопату с коротким черенком. С таким инструментом проще будет развернуться в тесном пространстве. Лом или кирка пригодятся при рытье более жесткой земли типа галечника, тяжелой глины или известняка.

Вырыв яму нужного размера, уплотняют ее основание. Вместо трамбовки дно можно выстелить подушкой из гравия. Чтобы обеспечить необходимую герметизацию устройства, стены ямы выкладывают кирпичной кладкой, либо же устанавливают бетонные кольца.

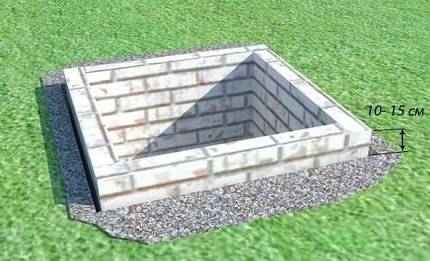

Строительство выгребной ямы

Кирпичную кладку укрепляют армированной сеткой или арматурой. Все стыки тщательно заделывают цементным раствором с последующим устройством гидроизоляционного слоя. Это позволяет уберечь урожай от нечистот и сохранять подземные воды от загрязнения.

Преимущества и недостатки деревянных конструкций

Положительные стороны возведения построек заключаются в следующем:

• практичный и относительно недорогой вариант декоративного оформления дачного участка;
• простота обработки строительных материалов: древесина хорошо пилится и надёжно сцепляется обычными гвоздями;
• экономия денежных средств: установка деревянного туалета обойдётся в разы дешевле, чем подведение к дому канализации и обустройство клозета внутри здания;
• при правильной обработке и использовании антисептиков деревянные постройки простоят длительное время, не требуя особого ухода;
• универсальность: когда сооружение придёт в негодность, отдельные элементы могут пойти на растопку бани.

Виды туалетов для дачи

Выбирая конструкцию для того, чтобы построить туалет на даче своими руками, ориентируются, в первую очередь, на комфорт использования постройки. Причем удобным должно быть не только посещение туалета, но и его обслуживание. Для того, чтобы сделать правильный выбор, следует ознакомиться с особенностями работы каждого из вариантов туалетов.

Туалеты с выгребными ямами

Самый простой вариант утилизации отходов – яма для туалета на даче своими руками. Над ней устанавливают домик, в обиходе часто называемый, в зависимости от внешнего вида, «скворечником» или «шалашом», степень комфорта которого зависит от возможностей мастера. Очищается яма при помощи ассенизаторской машины. Подобные конструкции – не самые совершенные, но из-за простоты устройства и экономичности они остаются популярными и востребованными, если речь идет о загородных участках, на которых владельцы появляются не часто. Туалеты с выгребными ямами подходят и для дач, на которых проживает небольшое количество человек.

На фото схема устройства туалета над выгребной ямой

Люфт-клозеты

Люфт-клозет представляет собой усовершенствованную конструкцию туалета с выгребной ямой, отличительной особенностью ее является полная герметичность накопителя. Люфт-клозет может устраиваться таким образом, чтобы унитаз находился в отапливаемом помещении (доме), а накопитель – за его пределами (как правило, у стены, прилегающей к туалету). Унитаз с накопителем соединяется наклонной или вертикальной трубой, по которой отходы самотеком поступают в резервуар. Очистка накопителя люфт-клозета из-за герметичности может осуществляться только при помощи ассенизаторов. Люфт-клозет более удобен и гигиеничен, чем обычный туалет на даче с выгребной ямой.

При обустройстве люфт-клозета унитаз находится в помещении, что является преимущество данного вида конструкции

Пудр-клозеты

Пудр-клозеты отлично подходят в тех случаях, когда на участке близко к поверхности находятся грунтовые воды. Такая особенность может стать причиной неприятностей при установке других конструкций, но никак не повлияет на работу пудр-клозета. Существенным преимуществом такого варианта дачного туалета является и возможность с минимальными затратами превращать отходы жизнедеятельности в экологичное органическое удобрение. Пудр-клозет получил свое название от принципа действия – отходы в накопителе присыпаются («припудриваются») сухим составом (торфом или торфяно-опилочной смесью). В результате предотвращается возникновение гнилостных процессов, минимизируется вероятность появления неприятных запахов. Отходы, пересыпанные торфом, по мере наполнения резервуара туалета выгружаются в компостную яму, где они превращаются в компост.

Пример самодельного дачного пудр-клозета

Пудр-клозеты могут быть стационарными с объемными накопителями или компактными переносными. Во втором случае малогабаритная конструкция может заноситься в дом в ночное время или во время дождя.

Для удобства транспортировки отходов до компостной кучи емкость можно дополнительно оснастить колесами и ручками

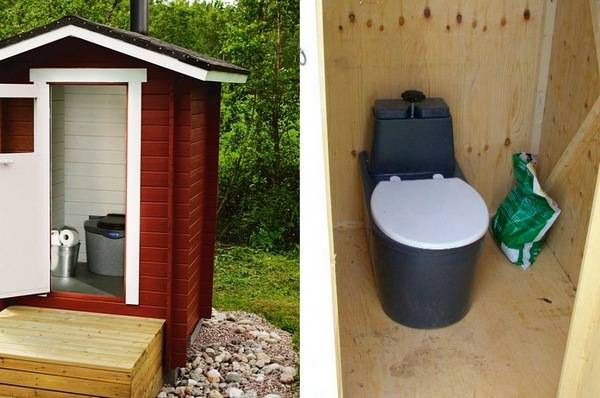

Биотуалеты

Ставшие популярными биотуалеты, представляющие из себя готовый компактный унитаз, действительно хорошо зарекомендовали себя в процессе эксплуатации. Их принцип действия может быть аналогичен работе торфяного пудр-клозета. Переработка и разложение отходов в таких торфяных биотуалетах происходит с помощью торфяной смеси.

В других моделях для переработки возможно использование биопрепаратов. В состав сухих или жидких наполнителей входят культуры определенных видов бактерий.

Торфяной биотуалет подойдет как для дачи так и для частного дома

В химических моделях активные вещества для разложения отходов представляют собой химические препараты. При выборе следует учитывать, что безопасные и эффективные наполнители стоят дороже остальных, а некоторые используемые неосведомленными дачниками вещества (хлорная известь, формальдегид и пр.) запрещены из-за токсичности.

Читайте в отдельной статье: Как выбрать домашний биотуалет.

Виды выгребных ям для туалета с душем

Различают два основных типа выгребных ям – с фильтрующим дном и герметичные. Первые проще в строительстве и не требуют особых расходов на эксплуатацию, а для очистки герметичных ям приходится вызывать ассенизаторов. Есть нюанс: хотя многие дачники строят фильтрующие ямы, это запрещено санитарными нормами, т.к. может стать причиной загрязнения водоносных пластов.

Для строительства выгребной ямы выбирают самые разные материалы и конструкции:

• кирпич;
• железобетонные кольца;
• монолитный бетон;
• пластиковые или металлические баки;
• подручные материалы.

Капитальную герметичную яму проще всего строить из кирпича. Для этого копают квадратный котлован нужного диаметра, уплотняют грунт, обустраивают песчаную подушку и заливают дно ямы бетоном. Когда материал застынет, строят стены из кирпича (конструкция должна возвышаться над грунтом на 10-20 см), штукатурят и гидроизолируют битумной мастикой.

Нередко также строят негерметичные кирпичные ямы. В этом случае делают фильтрующее дно, а кирпич кладут в шахматном порядке, оставляя зазоры. Такие конструкции не гидроизолируют, т.к. вода уходит в грунт, а в самой яме остается только ил, который нужно изредка удалять.

С гидроизоляцией кирпичной ямы могут возникнуть сложности, т.к. битумные мастики не всегда оказываются долговечными. Срок их службы зависит от многих факторов: состава, правильности нанесения, условий эксплуатации, климата

Герметичную яму лучше всего строить из монолитного бетона или железобетонных колодезных колец. Для гидроизоляции бетона используют проникающие составы или битумные, битумно-полимерные мастики. Возможны комбинации разнотипных материалов для создания долговечного и надежного гидроизоляционного слоя.

В качестве выгребных ям устанавливают объемные бочки с дном (для герметичных) или без него (для фильтрующих). Также можно построить конструкцию из подручных материалов, например, из старых использованных шин. Вариантов масса, особенно если сток из душа будет оборудован отдельно.

Виды туалетов

Легче всего построить туалет для дачи своими руками деревянный — чертежи таких конструкций найти не сложно, а в некоторых случаях достаточно бывает и пошаговой инструкции без иллюстраций. Тем не менее, красивого и надежного домика недостаточно для обеспечения комфорта

Важно позаботится об утилизации отходов. С этой точки зрения существует несколько вариантов дачного туалета

Люфт-клозет

Люфт-клозет устроен таким образом, что отходы из унитаза перемещаются самотеком , собираясь в приемнике, который очищают по мере наполнения. Обычно перемещению отходов способствует наклонный пол резервуара, имеющего расширяющуюся по направлению от унитаза форму. Преимуществом такой конструкции является возможность без строительства полноценной канализационной системы установить унитаз в теплом помещении в доме, а резервуар вынести за его пределы, чтобы избежать появления запаха. Часть люфт-клозета, находящаяся снаружи, оснащается крышкой, через которую производится очистка ассенизаторской машиной. Для обеспечения теплоизоляции она выполняется герметичной и многослойной (например, из металла и дерева с «прослойкой» из теплоизоляционного материала). Недостаток люфт-клозета в том, что он встраивается в несущую стену, а значит, его обустройство лучше выполнять на этапе возведения дома.

На фото схема люфт-туалета

Пудр-клозет

Пудр-клозет имеет накопитель, в котором отходы чередуются со слоями засыпки («припудриваются»). В качестве такой засыпки используют опилки, торф, золу или смесь этих компонентов. Засыпку выполняют после каждого визита в туалет. У покупных моделей за распределение сыпучей смеси отвечает специальный распределитель. В самодельных используют обычное ведро или другую емкость с совком, которые устанавливают в туалете.

Преимуществом пудр-клозета являются:

• возможность использовать содержимое накопителя дачного туалета для получения органического безопасного удобрения (для этого при наполнении резервуара его выгружают в компостную яму для дозревания),
• решение вопроса утилизации (нет необходимости вызывать ассенизаторскую машину),
• минимум земляных работ (они потребуются только для сооружения фундамента постройки, резервуар помещается на поверхности),
• возможность устройства компактных переносных моделей туалетов, которые можно заносить в дом (например, на основе обычного ведра).

Чертеж деревянного пудр-клозета с размерами по типу «шалаш» Чертеж дачного туалета вида пудр-клозет из профнастила по типу «скворечник»

Биотуалет

Биотуалетами называют сооружения, в которых отходы проходят переработку. В процессе разложения содержимое резервуаров превращается в равномерный по консистенции ил, безопасный, занимающий меньше места (а значит, реже требующий опорожнения резервуара) и удобный для откачки. Для того, чтобы обеспечить реакцию разложения, в заводских биотуалетах используются наполнители, в качестве которых могут выступать:

• торфяная смесь,
• химически активные реагенты,
• биопрепараты (сухие или в виде жидкостей), представляющие собой колонии бактерий определенного вида.

Биотуалет можно использовать как в отдельном уличном домике, так и в доме

Туалеты с выгребными ямами

Дачный туалет с выгребной ямой – это своеобразная классика. Не самый удобный, но наиболее простой и дешевый вариант. Все отходы собираются в накопителе, который периодически очищается при помощи ассенизаторов. В некоторых случаях заполненную выгребную яму засыпают землей, перенося домик на другое место. В такой засыпанной яме через некоторое время образуется компост, который можно использовать для удобрения почвы. Наиболее распространенным (хотя и наименее экологичным) является вариант туалета, в котором выгребная яма не имеет дна. Его только засыпают иногда щебнем, гравием или другим материалом, через который осуществляется фильтрация при частичном дренировании содержимого в почву.

На чертеже представлены размеры дачного туалета с выгребной ямой

Это интересно: Как выбрать фотообои на дверь

Схемы туалетов

Построить дачный туалет своими руками можно по разным схемам. Некоторые проявляют фантазию и креативное мышление, и сооружают настоящие произведения искусства, которые становятся основным украшением приусадебного участка. Например, иногда на дачах можно встретить королевскую уборную в виде кареты, оригинальный туалет — в виде ветрянной мельницы, старинного замка или башни.

Но самыми популярными схемами среди дачников при постройке уличного сортира являются:

• скворечник;
• шалаш;
• теремок.

Скворечник

Данный тип сортира является самым бюджетным, так как на него уходит меньше всего стройматериалов. Его особенностью является наличие односкатной кровли и небольшие размеры:

• высота задней стенки составляет 2 м;
• передней 2,3 м (она обязательно должна быть выше, чтобы на крыше не скапливались осадки);
• ширина около 1м.

Для строительства уборной по схеме скворечник подойдут любые материалы: дерево, кирпич, блоки, металл. Справиться с рабочим процессом может один человек, имеющий небольшие навыки в сфере строительства. Несмотря на простоту строительства, данный вариант не самый удобный в эксплуатации. Он больше подходит для летнего пользования, а зимой в нем будет довольно холодно.

Шалаш

Данный тип сортира обладает массой преимуществ. Он отличается простой архитектурной формой, компактными размерами, наличием двухскатной кровли (на которой не задерживается мусор и осадки). На сооружение туалета в виде шалаша уходит немного стройматериалов, и справиться с рабочим процессом сможет даже новичок в этом деле. Габариты такой постройки следующие:

• высота до 3 м;
• ширина до 2 м;
• глубина до 1,5 м.

Теремок

Постройка по схеме теремок представляет собой высокое строение с двухскатной крышей. Скаты кровли должны доходить, как минимум, до середины здания.

К особенностям такой конструкции стоит отнести:

• надежную защиту здания от ветров и сквозняков, благодаря длинным скатам кровли;
• наличие большого внутреннего пространства;
• эстетичный внешний вид. Если теремок снаружи украсить кованными навесами, щеколдами и резными окошками, он станет похожим на настоящий сказочный домик.

Дачный туалет своими руками пошагово

Двускатные конструкции типа «избушка» пользуются сегодня популярностью. Во-первых, такие туалеты смотрятся очень интересно.

Во-вторых, эти конструкции довольно просторны внутри и не занимают при этом много полезной площади снаружи. Ну и сделать их можно из остатков различных стройматериалов.

А чтобы сделать летний сортир пригодным для круглогодичного использования, нужно будет его утеплить (например, пенопластом).

Поэтому в рамках данной статьи мы рассмотрим самый простой и бюджетный способ, как сделать туалет на даче типа «избушка» (или как его еще называют — «теремок»).

Можно выделить несколько основных этапов:

1. копка выгребной ямы, укрепление ее стенок;
2. возведение каркаса;
3. обшивка собранного каркаса плитами OSB;
4. монтаж кровельного покрытия (Ондулин или профлист);
5. установка двери и фурнитуры.

Схему строительства туалета своими руками вы можете посмотреть ниже в статье. Можно использовать ее за основу, или же взять на заметку некоторые моменты из нее. Это уже вам решать.

Выбор места

Сначала необходимо определить подходящее место на дачном участке, где будет располагаться сортир. Желательно придерживаться рекомендованных санитарных норм.

От жилого дома туалет должен находиться на расстоянии 10-12 м, от забора — минимум 1-1,5 м. Придерживаясь этих простых правил, вы сможете избежать проблем с соседями.

Также необходимо строить сортир на отдалении от колодцев и естественных водоемов, если они есть на участке. Нужно еще выбирать месторасположение туалета с учетом удобства дальнейшего обслуживания выгребной ямы.

Материалы которые понадобятся

Преимуществом строительства кабинки-избушки является то, что можно обойтись без использования дорогостоящих материалов в виде металла (профтрубы, уголки и т.д.) или кирпича.

Для реализации данного проекта мы будем использовать дерево — брусы, доски и листы OSB.

Чтобы правильно рассчитать количество материалов, без чертежа дачного туалета с размерами, конечно же, не обойтись. И если у вас нет возможности сделать его в программе на компьютере, то хотя бы нарисуйте от руки.

Для изготовления основания для туалета потребуется деревянный брус размером 10х10 см (всего — около 6 метров). Для сборки каркаса понадобятся бруски 5х5 см (приблизительно — 16 метров).

Чтобы обшить каркас, отлично подойдут листы OSB толщиной не менее 9 мм, надо будет четыре стандартных листа. Вход в туалет, как правило, закрывают дверью, но временно можно использовать шторку.

Дополнительно потребуется дюймовая доска шириной 18 см (порядка 40 метров) и доски для пола толщиной 30 мм. В качестве кровельного покрытия используются листы Ондулин в количестве 3 шт.

Также понадобятся саморезы, гвозди, бруски для обрешетки, сидушка для унитаза, антисептическая пропитка для дерева.

Из инструмента для работы потребуются: дисковая пила (в крайнем случае — ручная ножовка), электролобзик, уровень, молоток, угольник, шуруповерт и рулетка. Ну и лопата, конечно же.

Как сделать выгребную яму

После того, как определились с местом, приступаем к копке выгребной ямы для туалета. Ее размеры 100х100 см, глубина — 1,5 м. В данном случае копать лучше вручную лопатой. Это позволит сразу делать стенки ровными.

О том, как построить туалет своими руками, в интернете есть много полезной информации.

Рекомендуем ознакомиться с другими проектами, чтобы определиться с типом выгребной ямы. Например, она может быть круглой формы, а внутрь укладываются старые покрышки от авто.

В нашем случае для укрепления стенок ямы используются дюймовые доски — их нужно сбить в щиты и усилить поперечными деревянными брусками.

Прежде чем устанавливать щиты, необходимо определиться, какой именно будет ваша выгребная яма для дачного туалета — с бетонированным или естественным дном.

По санитарным нормам туалеты рекомендуется делать герметичными, с бетонированным дном. Однако иногда это правило опускают — делают подсыпку из щебня, и все.

Этапы строительства и чертеж туалета

Собирать деревянный каркас лучше всего по чертежу — так меньше вероятности, что вы допустите ошибку в процессе сборки. Если нет возможности его нарисовать от руки, просто скачайте его из интернета.

Готовый чертеж уличного туалета своими руками размеры можно посмотреть на фото ниже.

По периметру выгребной ямы из бруса 10х10 см делаем основание. И укладываем его на половинки шлакоблока, установленных по углам.

Ниже вы можете увидеть чертеж основания туалета с указан?

Строительство туалета для дачи: чертеж с размерами для конструкции типа «Скворечник»

Конструкция «Скворечника» состоит из древесины, которая может быть ообшита любым другим видом материала. Допускается строительство одно- или двускатной крыши. Данный вид клозета монтируется в качестве надземной постройки над выгребной ямой.

Типовый проект «Скворечника» с размерными параметрами:

Элемент конструкции	Размер, м
Задняя стенка (высота)	2
Ширина	1
Передняя стенка (высота)	2,3
Площадь основания	1х1

При установке конструкции деревянного туалета необходим обязательный контроль размещения поверхностей по вертикали и горизонтали. Для этих целей рекомендуется использовать строительный уровень.

Чертеж туалета «Скворечник»: 1 — обвязка, 2 — стойка, 3 — дверь, 4 — ручка, 5 — поперечина двери, 6 — передняя стенка, 7 — стропила крыши, 8 — кровля, 9 — вентиляционный стояк, 10 — дефлектор, 11 — боковая стенка, 12 — крышка выгребной ямы, 13 — кирпичные опоры, 14 — задняя стенка

Материалы для строительства «Скворечника»

Для проведения работ позаботьтесь о наличии:

• рубероида — в количестве 2 м?;
• бетонного бордюра (2 шт., длина – 2 м) или песчано-цементного блока (4 шт.);
• дверного блока (2000х900 мм);
• песка;
• вагонки (40 шт., 87х3000 мм);
• обрезной доски (4 шт., 50х100х6000 мм; 3 шт., 32х90х6000 мм);
• профильного листа из стали с оцинковкой (2000х1520х0,4 мм);
• деревянного бруса (1 шт., 50х50х600);
• комплектующих к двери (шпингалета, петель, ручки);
• крепежных элементов (саморезов, гвоздей);
• материала для финишного покрытия (лакирующего или красящего состава).

Туалет «Скворечник», фото 1: подготовка материалов и монтаж каркаса

В целях утепления конструкции следует приобрести пенопласт. После окончания строительства каркас обшивается им изнутри. Вы можете выполнить внутреннюю отделку красивыми материалами (по желанию).

Как построить туалет на даче своими руками: поэтапное строительство «Скворечника»

Инструкция к строительству «Скворечника» (пошаговое руководство):

организация выгребной ямы. Минимальный размер резервуара составляет 1х1х2 м. На дне выполняется подушка из щебня или битого кирпича;

Туалет «Скворечник», фото 2: устройство технологического отверстия в полу

• строительство фундаментной части. Для этого бордюр из бетона устанавливается так, чтобы края ямы располагались от него на расстоянии не более 0,2 м. Бордюр будет играть роль перекрытия. Процесс монтажа бордюра предполагает вкапывание таким образом, чтобы бетонное основание возвышалось над уровнем почвы не более чем на 0,1-0,15 м. Если используются песчано-цементные блоки, их следует вкопать по углам. На них в будущем будет установлен весь каркас;
• монтаж рубероида. Материал укладывается поверх основания в 3-4 слоя в качестве изолятора от влаги;
• строительство надземной части (каркаса из дерева), его отделка. В качестве обшивочного материала для каркаса может использоваться деревянная доска или вагонка. Настил для пола делается из толстых досок. Минимальная толщина для напольного покрытия составляет 4 см. Рекомендуется использовать породы дерева, обладающие повышенными прочностными характеристиками. К таким породам относится лиственница, бук, дуб и т.п.

Туалет «Скворечник», фото 3: обшивка внешних стен конструкции

Заключительные работы по созданию «Скворечника»

К заключительным работам относятся следующие этапы:

• формирование отверстия в полу. Форма прорези в этом случае может быть произвольной (круглой, ромбовидной, овальной, в виде сердечка), главное, чтобы диаметр его составлял не менее 30 см;
• монтаж дверной конструкции. Для удобства в полотне двери можно выполнить небольшую прорезь в виде окошка, чтобы солнечный свет мог проникать внутрь каркаса. Это оконце можно оставить свободным или остеклить;
• обустройство кровли. Крыша «Скворечника» может укрываться различными видами материалов. Лучше всего для этих целей подходит асбестоцементный лист, рубероид, профильный лист, изготовленный из стали;
• нанесение финишного слоя. Поверхность изделия следует обработать лакирующим составом или краской. Рекомендуется использовать масляный краситель.

Туалет «Скворечник», фото 4: монтаж вентиляционной трубы и обустройство кровли

При обустройстве туалетов не стоит забывать об организации вентиляции. Достаточно будет даже простейшего варианта. Эта система предназначена для вывода воздуха из ямы с отходами наружу. В качестве материала для изготовления вентиляции может быть использована труба. Минимальный диаметр изделия – 10 см.

Для установки трубы в подиумной части туалета, а также в его крыше выполняются прорези соответствующего диаметра. Труба должна возвышаться над крышей минимум на 0,2 м.

Туалет «Скворечник», фото 5: дачный туалет, построенный своими руками

Деревянный туалет без выгребной ямы

Обустройство выгребной ямы своими руками является наиболее простым и эффективным способом реализации канализации. Однако это невозможно сделать, если выполняются такие условия:

• грунт сланцевого или известнякового вида;
• Уровень воды в земле составляет более 3 метров;
• дачу посещает большое количество людей, следовательно, планируется значительная нагрузка.

В подобной ситуации единственным выходом станет возведение уличного дачного туалета без сливной ямы. Существуют следующие разновидности данного типа:

• пудр-клозет;
• люфт-клозет;
• биотуалет.

Пудр — клозет в большинстве случаев монтируется, когда на участке высокий уровень подземных вод. Как правило, резервуар располагается под унитазом и имеет небольшой объем (до 18-20 л).

Основной принцип работы: стоки покрываются порошкообразным составом (чаще всего, с торфяной массой), который препятствует появлению и распространению неприятного запаха. После подобной обработки нечистоты перемещаются в компост.

Главным преимуществом данного вида уличного туалета без выгребной ямы является простота строения и небольшие расходы на возведение.

1. Смотровое окошко.
2. Крышка стульчака.
3. Стульчак
4. Накопительная емкость.
5. Входная дверь
6. Подкладка под опорные лаги
7. Выгреб
8. Вентиляционное окно

Люфт-клозет отличается полностью герметичной емкостью, где находятся нечистоты и сливные воды. Стоки в таком туалете не попадают в почву, поэтому не способны загрязнять окружающую среду.

Потребуется обеспечивать периодическое очищение, вызывая ассенизаторскую спецтехнику. Строение люфт-клозета предполагает, что основная накопительная емкость может располагаться на некотором расстоянии от верхней кабинки, поэтому такой туалет достаточно часто размещают в здании.

Недостатком является отсутствие возможности использования постройки в зимний период, т.к. стоки замерзают и их сложно откачивать. Решением становится монтаж специальной подогревающей системы.

Биотуалеты достаточно часто устанавливаются на даче. Их принцип функционирования похож на работу пудр — клозета, обработка отходов также осуществляется торфом. В некоторых случаях используются биологические препараты, содержащие микроорганизмы, которые ускоряют переработку, либо химические средства.
