Стабилизатор напряжения для холодильника: как подобрать подходящую защиту

Как выбрать подходящий стабилизатор напряжения для частного дома?

Мы ответили на вопрос о том, как выбрать стабилизатор напряжения 220В для дома по его конструктивному исполнению.

Следующий этап — оценка технических характеристик, указанных в инструкции по применению:

  • Количество фаз тока (1 или 3).
  • Мощность Ватт-Амперы (ВА).
  • Время реакции на изменение входного напряжения (миллисекунды, мс).
  • Порог отключения – верхний и нижний, Вольт.
  • Выходное напряжение с точностью регулирования (Например, 220В +/- 5%).
  • Способ установки (напольный или настенный).

Наибольшие затруднения у новичков вызывает вопрос правильного подбора мощности защитного устройства. Поэтому на нем мы остановимся более детально.

Кроме активной мощности, которую потребляет каждый бытовой прибор, в некоторых устройствах присутствует реактивная. Она возникает при наличии индуктивности (когда у потребителя энергии имеется достаточно мощный электродвигатель). В момент его пуска ток в сети возрастает в несколько раз. Поэтому, если вы выберете стабилизатор только по его паспортной (активной) мощности, и не учтете реактивную, то он не справится с пиковой нагрузкой.

Второй фактор, существенно влияющий на выбор — коэффициент трансформации. Он равен нулю, когда стабилизатор работает в идеальных условиях: получает на вход 220В и без изменений передает их бытовой технике. Если же ему приходится «поднимать или опускать» напряжение на 20-30%, то его мощность соответственно уменьшается. Данная зависимость отражена в таблице.

Соотношение между входным напряжением и коэффициентом трансформации

Что это означает в практическом плане? Допустим, что в вашей домашней электросети напряжение стабильно низкое и составляет 170 Вольт. Смотрим на таблицу и видим, что ему соответствует коэффициент трансформации 1,35. Значит, при выборе стабилизатора для одного прибора или для целой группы устройств его мощность должна быть выше паспортной минимум на 35%.

В качестве примера рассмотрим выбор стабилизатора для газового котла в доме с повышенным напряжением (250 В). В котле установлен циркуляционный насос с электродвигателем.

Поскольку его мощность невелика (порядка 80-150 Ватт), то пусковые токи не окажут существенного влияния на работу стабилизатора. Поэтому для защиты электронной платы управления котла нам хватит защитного устройства, мощностью 150 Ватт помноженной на коэффициент трансформации 1,35 = 200 Ватт. По модельному ряду подбираем ближайший подходящий по мощности прибор – 500 Ватт (ВА).

Если же мы будем подбирать защиту для холодильника или водяного насоса, в которых стоят более мощные электромоторы, то в этом случае активную мощность нужно помножить минимум на 3. Так мы учтем большие пусковые токи, инициирующие реактивную мощность.

Нужно сказать несколько слов и о том, какой стабилизатор напряжения лучше выбрать: рассчитанный на весь дом или на защиту одного чувствительного устройства (котла, телевизора, кондиционера, холодильника)? Очевидно, что один общий стабилизатор, обслуживающий все жилище, выгоднее. В этом случае вам не придется думать, в какую розетку включить конкретный прибор или периодически носить за ним «индивидуальное средство защиты».

Подбор общего стабилизатора для дома ведут, суммируя активные мощности всех бытовых приборов (с учетом реактивных нагрузок). Полученную цифру умножают на коэффициент трансформации и на коэффициент, учитывающий вероятность одновременного включения всех приборов (0,7).

Например, для дома с пониженным напряжением 170 Вольт данный расчет будет выглядеть следующим образом (с учетом пускового тока):

стиральная машина (2,3 кВт) + холодильник (0,6 кВт) + LCD телевизор (0,3 кВт) + водяной насос (1,2 кВт) + газовый котел (0,1кВт) + кондиционер (2,5 кВт) + освещение (0,7 кВт) = 7,7 кВт х 1,35 (коэффициент трансформации) х 0,7 (вероятность одновременной включения) = 7,27 кВт. Значит, нужно купить защитный прибор мощностью не менее 7,5 кВт.

Общий внутридомовой стабилизатор подключают в сеть сразу после счетчика электроэнергии. От него запитываются все потребители. Как правило, в таких устройствах имеются автоматы защиты. Они отключают ток в том случае, когда скачок или падение напряжение превышает порог стабилизации.

Стабилизатор какой мощности выбрать?

Одним из основных критериев выбора прибора является его мощность. Вероятно, многим понятно, что данный параметр должен превышать суммарную мощность всех потребителей. Из этого следует, что прежде чем выбрать подходящий по мощности прибор, необходимо правильно рассчитать суммарную мощность потребляемого тока приборами.

Приблизительная мощность электроприборов и их коэффициент мощности

 Бытовые электроприборы Мощность, Вт cos (φ)
 Электроплита1200 — 60001
 Обогреватель500 — 20001
 Пылесос500 — 20000.9
 Утюг1000 — 20001
 Фен600 — 20001
 Телевизор100 — 4001
 Холодильник150 — 6000.95
 СВЧ-печь700 — 20001
 Электрочайник1500 — 20001
 Лампы накаливания60 — 2501
 Люминисцентные лампы20 — 4000.95
 Бойлер1500 — 20001
 Компьютер350 — 7000.95
 Кофеварка650 — 15001
 Стиральная машина1500 — 25000.9
 Электроинструмент Мощность, Вт cos (φ)
 Электродрель400 — 10000.85
 Болгарка600 — 30000.8
 Перфоратор500 — 12000.85
 Компрессор700 — 25000.7
 Электромоторы250 — 30000.7 — 0.8
 Вакуумный насос1000 — 25000.85
 Электросварка (дуговая)1800 — 2500 0.3 — 0.6

Полная мощность, которую потребляют приборы, подключенные к сети, имеет две составляющие: активную и реактивную мощности. Производители приборов указывают лишь активную мощность, которую они потребляют, но в зависимости от типа нагрузки, при подсчете суммарной мощности необходимо учесть и реактивную составляющую. Полная мощность измеряется в вольт-амперах (ВА), и этот показатель берется за основу для подбора стабилизатора по требуемой мощности.

  • S — полная мощность, ВА;
  • P — активная мощность, Вт;
  • Q — реактивная мощность, ВАр.

Активная нагрузка преобразовывается приборами в различные виды энергии: тепловую, световую. К приборам, которые оказывают лишь активную нагрузку на сеть, можно отнести обычные лампы накаливания, обогреватели, утюги. Если устройство данного типа потребляет ток мощностью 1 кВт, то для него требуется стабилизатор с показателем полной мощности 1 кВА.

Реактивная нагрузка возникает при подключении приборов, в составе которых содержится электродвигатель, или иных электронных устройств. Устройства, содержащие вращающиеся детали, создают индуктивную нагрузку, а электронные приборы – емкостную. Производители таких приборов указывают не только значение активной мощности, но и специальный коэффициент cos(φ), который позволяет определить полную мощность.

С этой целью значение активной мощности делят на данный коэффициент. Например, перфоратор с активной мощностью 1 кВт и коэффициентом cos(φ), равным 0,65, потребляет примерно 1,54 кВт электроэнергии. Для проведения примерных расчетов значение коэффициента можно округлять.

Еще одним параметром приборов является его пусковой ток, который может значительно превышать значение номинального. К таким приборам относится холодильное оборудование, компрессоры, насосы. Чтобы обеспечить нормальную работу таких устройств следует приобрести стабилизатор, мощность которого выше номинальной мощности потребителя в 2-3 раза. По рекомендации производителей, следует подбирать стабилизаторы, запас мощности которых составляет 20-30%.

Нормы безопасной эксплуатации

Если используется стабилизатор для холодильника нужно учитывать то, что такой электроприбор требует бережного и аккуратного обращения. В процессе эксплуатации обязательно соблюдать такой ряд правил:

  1. Стабилизаторы бытового применения не обеспечены влагозащитой, поэтому ставить на прибор сосуды с жидкостью или проводить влажную уборку их поверхности нельзя.
  2. По нормам безопасности такая аппаратура не должна касаться корпусом других металлических предметов – при пробое обмотки возможен перенос электрического разряда, что приведёт к поражению током.
  3. Нельзя допускать нарушения вентиляции и перекрытия решеток на корпусе – это может привести к перегреву деталей стабилизатора и преждевременному выходу его из строя.

Холодильник и электроэнергия

Любой холодильник работает благодаря электроэнергии.
Но качество электрической энергии может отличаться в разных местах, например, в городе и дачном поселке.
Пониженный или повышенный уровень напряжения оказывает влияние на электронные компоненты холодильников.
Для некоторых из них, в частности электронных плат, компрессоров и систем “no frost”, нестабильный уровень напряжения может иметь губительные последствия.

  • Наиболее распространенные причины выхода из строя холодильных аппаратов по вине напряжения:
  • выгорание обмотки двигателя в случае невозможности запуска при пониженном уровне входного напряжения
  • поломка электронных элементов управления температурой и компрессором вследствие значительного скачка напряжения вверх (может произойти при отгорании “нуля”)
  • выгорание обмотки компрессорного двигателя при длительной работе в условиях пониженного напряжения

модернизация силовой подстанцииприобретении стабилизатора напряжения

Средства защиты современных холодильников

Производители холодильного оборудования оснащают свою продукцию рядом защит от некачественного электропитания.

  • Основные из защит:
  • Тепловое реле. Анализирует температуру на обмотке электродвигателя и при перегреве отключает его.
    Защищают компрессор от перегрева при повышенном или пониженном напряжении, но оставляет без защиты прочие компоненты холодильника.
  • Защита от раннего запуска. Происходит задержка включения холодильника после аварийной остановки.
    Это необходимо для уменьшения давления хладагента и защиты компрессора от повреждения при чрезмерным давлении.
    Недостаток – защита срабатывает после отключения холодильника и не влияет на сетевые явления, которые вызвали отключения.
  • Умные системы контроля напряжения. Сглаживают входное напряжение или переводят работу холодильников в режим ожидания.
    Используется нечасто в основном в дорогостоящих моделях.

Какой стабилизатор напряжения лучше для холодильника

Нужен ли для вашего холодильника стабилизатор, можно понять, прислушавшись к работе прибора. Если компрессор работает без рывков, плавно начинает и заканчивает цикл, напряжение в сети нормальное. Современные модели имеют защиту от быстрого пуска внутри, поэтому секундные перерывы в подаче могут не повлиять на компрессор. Так что стабилизатор нужен далеко не всегда. Но технику с электронным управлением, с дисплеями, управляемую со смартфона лучше защитить, на всякий случай.

Какой стабилизатор напряжения лучше всего подобрать для холодильников, с точки зрения практиков и специалистов? По ценовой категории самыми доступными считают китайские стабилизаторы, но качество их такое, что производители не афишируют страну происхождения. До 2000 рублей стабилизаторы лучше не покупать, их в Китае производят только для России. Какой ущерб может принести дешевый стабилизатор для холодильника, и нужен ли он, решать вам.

  • «Штиль» г. Тула, R1200, R 2000 релейные;
  • симисторные высокоточные R1200 SPT, R2000SPT;
  • стабилизаторы на тиристорах 1500Т, 2000Т, г. Псков;
  • приборы ССК.

Техника развивается, мы назвали изделия лучшими на основании отзывов, но есть и другие достойные модели. Ждем ваших заключений о купленных стабилизаторах.

Виды стабилизаторов

Устройства различаются конструкцией, принципом функционирования, величиной выходной мощности и бывают 3 видов:

  • электромеханические или сервоприводные;
  • релейные;
  • симисторные или электронные.

Подразделяются приборы и по типам электросети:

  • однофазные — имеют компактные габариты и не шумят;
  • трехфазные — разработаны для сети 380 В, но защита не срабатывает при поломке одной фазы.

Устройства делятся на работающие с низким, высоким и скачкообразным напряжением.

Электромеханического типа

Управляют приводом токоприемника и контролируют скачки в электросети посредством электронной платы. К достоинствам устройств относится точность, погрешность составляет 2-4%.

Прибор работает в условиях медленно изменяющегося, стабильно низкого, повышенного напряжения. Он сломается при сильных скачкообразных перепадах, которые чаще фиксируются в дачных домах и загородных коттеджах.

Достоинства устройств:

  • плавная стабилизация благодаря отсутствию реле и тиристоров;
  • стойкость к помехам в первичной сети;
  • простая конструкция;
  • невысокая стоимость;
  • защита от повышения и понижения входного напряжения.

Недостатки моделей:

  • быстродействие, которое провоцируется инерционностью 10-20 В;
  • наличие движущихся деталей и контактов, критичных к загрязнениям;
  • повышенный уровень шума от электродвигателя;
  • необходимость регулярного технического осмотра.

Релейного вида

Стабилизатор релейного типа — распространенный вид прибора. Блок управления устройства выдерживает перепады. Такой стабилизатор нужен для холодильника, который работает от сети, в которой происходит постоянная перезагрузка напряжения.

Достоинства релейных устройств:

  • стоимость ниже, чем у моделей других типов;
  • простота и ремонтопригодность;
  • большой модельный ряд;
  • много производителей.

Недостатки моделей:

  • шум и помехи для первичной сети при срабатывании реле;
  • инерционность регулировки выходного напряжения из-за медленного переключения реле;
  • снижение выходной мощности до 40-50% номинальной при напряжении ниже 190 В;
  • существенные размеры и масса;
  • недостаточная точность стабилизации.

Инверторные

Функционируют по принципу двойного превращения энергии — переменное напряжение на входе преобразуется в постоянное, которое после корректировки снова трансформируется и поступает на выход устройства.

Преимущества стабилизаторов инверторного типа:

  • широкий диапазон;
  • бесшумность работы;
  • небольшие размеры и масса;
  • точность стабилизации;
  • малое время реакции на изменения входного напряжения;
  • отсутствие переходных процессов при скачках.

Отрицательные характеристики приборов:

  • высокая стоимость;
  • сложность и низкая ремонтопригодность;
  • ограниченный модельный ряд.

Симисторные и тиристорные

Это стабилизаторы, в которых напряжение выравнивается путем переключения обмоток силового трансформатора. Тиристор и симистор — полупроводниковые аналоги электромагнитного реле.

Преимущества приборов:

  • широкий диапазон напряжений на входе;
  • точная стабилизация;
  • быстрая реакции на скачки;
  • рассчитаны на мощность не меньше 5000 Вт.

Отрицательные параметры моделей:

  • высокая стоимость;
  • сложность и низкая ремонтопригодность;
  • при переключении тиристоров создаются помехи для первичной сети;
  • ограниченный ряд моделей.

Изделия применяются для защиты техники, но их использование имеет смысл при подключении дополнительной нагрузки с мощностью до 2000 Вт.

Гибридные

Приборы сочетают 2 типа устройств: релейное и один из видов, кроме инверторного. Первое приспособление работает при скачках в интервале 105-280 В. Второе включается при меньших колебаниях.

Для комплексной защиты холодильного агрегата вместе со стабилизатором используется сетевой фильтр.

Системные модели

В приборе отсутствует реле, управлением заведуют семисторы, реагирующие на незначительные колебания в сети. Электронные стабилизаторы мгновенно выравнивают показатели.

Выдерживают перегрузки:

  • 100% — 1 минуту;
  • до 20% — в течение 12 часов.

Достоинства моделей:

  • бесшумная работа;
  • качественные детали;
  • точная сборка;
  • долгий срок службы — 10 лет.

Недостатком считается высокая стоимость устройства.

Зачем нужен стабилизатор холодильнику

В технической документации к холодильнику указаны допустимые рабочие напряжения в пределах 220 – 240В. Более того, производители гарантируют бесперебойную работу техники только в том случае, если это условие соблюдается. Соответственно, даже если холодильник на гарантии, но поломка произошла из-за перепада напряжения, производитель отказывается от своих обязательств, касаемо бесплатного гарантийного обслуживания. Из-за низкого напряжения в сети компрессор не запускается, а значит, устройство работать не будет. А вот высокое напряжение чревато перегоранием дорогостоящих узлов.

В зоне риска обладающие особой чувствительностью к качеству электроэнергии электронные компоненты, а также элементы системы Ноу-Фрост, мотор-компрессор.

Постоянные скачки напряжения и длительные просадки в сети, – основные причины преждевременного износа компрессора. Из-за длительной работы на низком напряжении перегреваются обмотки двигателя, происходит пробой изоляции, межвитковое замыкание. Из-за того, что сеть не имеет нужных значений, двигатель не запустится. При этом долговременное влияние Iпуска приводит к перегреву и последующему сгоранию обмоток двигателя.

Довольно часто компрессор заклинивает после кратковременных отключений электроэнергии (на несколько секунд). Стабилизатор предотвратит все эти дорогостоящие поломки.

Для того, чтобы рассматриваемый прибор действительно защищал технику, нужно уделить особое внимание выбору. Подойдут не все приборы

Устройство подбирают с учетом рабочих характеристик техники (пример расчета будет рассмотрен ниже). Помимо этого, устройство должно отвечать следующим требованиям:

  • рассчитано на круглосуточную бесперебойную работу;
  • большой диапазон сглаживания: от 140 до 280 Вольт;
  • широкий диапазон рабочих температур и небольшой уровень шума;
  • пыле-влагозащищенный корпус.

Как выбрать стабилизатор для холодильника?

Выбирая такой агрегат, нужно учитывать характер изменений напряжения.

Высокая точность параметров позволит гарантировать долгую и стабильную работу холодильника.

Релейные стабилизаторы целесообразно применять там, где наблюдается резкое изменение напряжения. При этом нужно учитывать, что, если скачки будут происходить слишком часто, силовые реле могут выходить из строя.

Симисторные приборы очень дорогие, поэтому их нельзя рекомендовать повсеместно, несмотря на отличные характеристики. Их следует использовать только в тех случаях, когда холодильник работает в условиях жестких колебаний параметров электросети.

https://youtube.com/watch?v=cj2mAV_8PM8

Что касается необходимой мощности стабилизатора, то ее нужно подбирать, исходя из параметров холодильника, указанных в техпаспорте. Если он был утерян, можно рассчитать мощность по количеству компрессоров.

Однокомпрессорные холодильники обычно потребляют около 250-350 Вт, и для длительной работы им необходим стабилизатор мощностью 1-1,5 кВт. Если же у вас современный двухкомпрессорный холодильник, он, скорее всего, потребляет 300-500 Вт, а мощность стабилизатора для него должна составлять 1,2-2 кВт.

Критерии выбора

Многие люди при выборе стабилизаторов допускают множество ошибок, предпочитая известную марку и высокую цену истинному качеству.

По внешнему виду действительно хороший агрегат не выбрать. Поэтому, существуют критерии, помогающие сделать правильный выбор и сэкономить бюджет. Рассмотрим их более подробно.

Фаза стабилизатора: однофазный или трехфазный?

Широким спросом пользуются стабилизаторы 1 и 3 фазные. Однофазные уместны в том случае, когда кроме холодильника к нему больше ничего подключаться не будет. Трехфазные позволяют питать сразу несколько приборов, а также идеально по совместительству с новыми моделями. В большинстве случаев трехфазные стабилизаторы используют для промышленных холодильников и морозильных камер, которые имеют мощность в десятки раз превышающую мощность бытового устройства.

Также на фазу стабилизатора влияет фаза в подаваемом электричестве. Трехфазные электрические сети лучше «контактируют» с трехфазными стабилизаторами, однако если в сети всего одна фаза, в них нет необходимости. Их стоимость на порядок выше цены однофазного стабилизатора. Как утверждают многие специалисты, при наличии однофазного питания в сети, но необходимости питания не только холодильника, наилучшим вариантом будет установка три однофазных прибора, чем одного трехфазного.

Это и дешевле и надежнее.

Мощность

Этот критерий ключевой, поскольку именно мощность определяет работоспособность самого агрегата.

Мощность стабилизатора должна быть на 15-20% выше мощности холодильника. Если же планируется подключение к стабилизатору не только холодильника, но и других бытовых приборов, необходимо рассчитать суммарную мощность всех приборов, добавив к полученной величине также 15-20%. При подключении одного холодильника можно купить самые маломощные стабилизаторы, которые стоят относительно недорого. Если же есть необходимость подключения стабилизатора под все бытовые приборы, придется погрузиться в систему расчета, найдя нужный параметр, влияющий на выбор агрегата.

Тип стабилизатора

По типу выделяют такие стабилизаторы, как:

  1. Электромеханические – параметры входного и выходного напряжения регулируются электроникой. Имеют высокую точность, однако скорость преобразования напряжения крайне низка. Рекомендуется использовать в тех случаях, когда перепады в сети случаются крайне редко, а их резонанс невысок.
  2. Симисторные – все процессы регулируются симисторами – рычагами, которые не имеют контактных переключателей. Имеют массу преимуществ в работе, однако их стоимость крайне высока.
  3. Релейные – принцип работы заключается в переключении и регулировке мощности путем релейных переключателей, которые срабатывают от электрических импульсов.

Эти три показателя являются ключевым при выборе стабилизатора напряжения для холодильника. Однако существуют и другие (второстепенные) критерии, к которым можно отнести:

  • размеры;
  • способ подключения к сети;
  • габариты и вес;
  • марка производителя;
  • наличие вспомогательных функций и автоматического отключения при поломке.

Большой видеоматериал про защиту холодильника от скачков напряжения

Виды стабилизаторов для холодильника

Приборы, предназначенные для стабилизации напряжения, отличаются как конструкцией, так и величиной мощности выхода, принципом функционирования. По этим признакам различают три вида стабилизаторов для холодильника: электромеханические, они же сервоприводные, релейные, симисторные или электронные.

На фото все три вида стабилизаторов: сервоприводный — самые дешевый, релейный, электронный— наиболее надежный, устойчивый, но и дорогостоящий

Подразделяют стабилизаторы и по типам электросети. Они могут быть одно- и трехфазными. Первые имеют компактные габариты, а т.к. в их конструкции нет охлаждающего вентилятора, они при работе почти не шумят. Осуществляют контроль выходного напряжения непрерывно, но уровень реагирования на входное напряжение довольно низкий.

Для домов, питающихся от электросети 380 В, разработаны трехфазные стабилизаторы, рассчитанные на большую нагрузку, но когда одна из фаз выходит со строя, защитный режим не работает. В зависимости от вида напряжения в сети приборы делят на работающие с напряжением низким, высоким и скачкообразным.

1. Приборы электромеханического типа

Сервоприводные приборы управляют приводом токоприемника и контролируют параметры напряжения посредством электронной платы. Высокая точность — их главное достоинство, погрешность составляет всего 2-4%. Недостаток заключается в быстродействии, спровоцированном инерционностью 10-20 вольт.

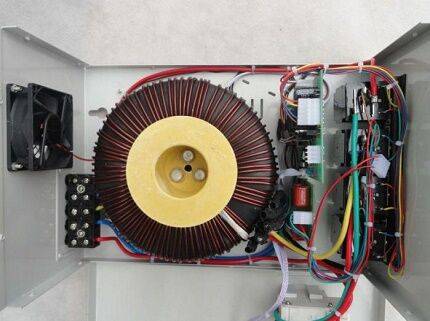

Электромеханический стабилизатор — вид изнутри. Бегунок, передвигаясь по виткам обмотки, меняет выходное напряжение. Большое число узлов делает такие приборы недолговечными

Хорошо работает такой стабилизатор в условиях или медленно изменяющегося напряжения, или стабильно низкого, или завышенного. При сильных скачкообразных перепадах прибор быстро придет в негодность. Такие условия чаще всего наблюдаются на дачах, в загородных коттеджах, так что такой вариант здесь не подходит.

2. Стабилизатор релейного вида

Простая система управления стабилизатором релейного вида выдерживает значительные перепады. На его электронном блоке, а также на контроллере имеются силовые реле, которые и отвечают за коммутацию обмоток трансформатора. Переход происходит крайне оперативно — всего за 0,5 сек.

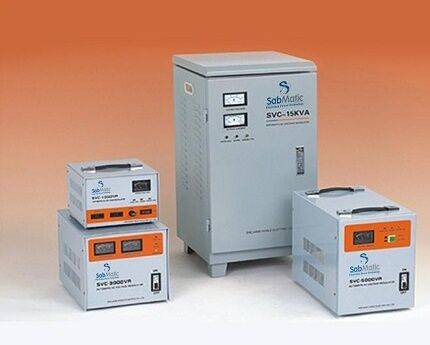

На фото стабилизатор релейного типа. Это оборудование в быту наиболее распространено. Зачастую потребителей привлекает его сравнительно небольшая стоимость

Слабым звеном является микроконтроллер. Он может сгореть, не выдержав чрезмерной мобильности показателей входного напряжения.

Работа по переключению ступеней трансформатора сопровождается щелчками, что не прибавляет комфорта в доме. Такие модели предназначены для использования в сетях, где быстрая перезагрузка напряжения происходит постоянно.

3. Системные модели приборов

Такой элемент, как реле в электронном стабилизаторе отсутствует, управлением заведуют семисторы, быстро отзывающиеся на малейшие изменения в сети. Отсутствие механических контактов дает возможность при перебоях напряжения осуществлять множественные переключения бесшумно.

Тиристорный стабилизатор SKAT ST-12345. Он охватывает обширную вилку входных напряжений, отличается высокой мощностью и скоростью стабилизации, соответствует всем отечественным и международным стандарт

Перегрузки напряжения до 20% они выдерживают на протяжении 12 ч, а до 100% — одну минуту. Производители системных стабилизаторов предъявляют высокие требования к качеству деталей и точности сборки, поэтому как долговечность, так и стоимость приборов соответствующая.

Виды

Стабилизаторы в зависимости от принципа работы и эксплуатационных характеристик подразделяются на несколько видов. В качестве выравнивателя напряжения для холодильника подойдет не любой прибор, а только спроектированный для питания СБТ с электродвигателями. Электроприбор обязан обеспечивать значительные пусковые токи, протекающие по обмоткам двигателя компрессора после включения в сеть. Немаловажна также высокая надежность экземпляра, поскольку его будут задействовать круглосуточно.

Высокой устойчивостью к перегрузкам обладают электромеханические, релейные и системные стабилизаторы напряжения. Они прекрасно работают как при существенной просадке питающего напряжения, так и значительном перенапряжении в сети.

Электромеханические

Электромеханические устройства используют самостоятельную регулировку напряжения при помощи автоматического силового трансформатора. Стабилизация происходит при плавном перемещении сервопривода по контактным дорожкам обмотки. Сравнительно тихая работа объясняется бесшумным перемещением механизма токосъемника по виткам трансформатора. Этот тип устройств обеспечивает стабилизацию с погрешностью не более 2,0–3,5%.

Релейные

Релейные стабилизаторы регулируют входное напряжение в случае отклонения от номинальных значений. Если измеренный параметр имеет отклонение, в течение 0,15 с срабатывает реле ступенчатого подключения обмоток трансформатора. Точность стабилизации по причине скачкообразного подключения отпаек трансформатора обычно не превышает 5-8%, но она заметно меньше у современных моделей с большим количеством ступеней переключения. Релейные девайсы из-за скачков напряжения и искажения синусоиды не рекомендуется применять в холодильниках с чувствительной электронной «начинкой».

Системные

Системные стабилизаторы используют в качестве управляющего элемента симисторы. Они обеспечивают быстрое реагирование на колебания напряжения в сети за 0,01-0,04 с при точности стабилизации 1.5-4,0%. Переключение обмоток трансформатора происходит без щелчков, а благодаря оснащению многоступенчатой системой защиты устройства практически неуязвимы. Недостатком системных стабилизаторов считаются большие габариты, требующиеся для размещения радиаторов и вентиляторов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
