Бесконтактный выключатель — назначение маркировка и установка

Магнитные концевые выключатели

Этот тип выключателей, которые по-другому называют поплавковыми или герконами, постепенно вытесняет механические модели. Их контакты меняют положение, когда находятся на каком-то расстоянии от магнита. При этом в схему управления подается сигнал.

В герконовом выключателе присутствует один или два контакта, изготовленные из специального материала — ферромагнетика. Магнитный концевик отличается малыми габаритами. Помещают его в корпус из пластика или стекла, а в электрическую цепь монтируют в ее разрыв.

Контакты в таком переключателе бывают открытыми, закрытыми, переключаемыми. В приборах первого вида контакт при срабатывании замыкается. Нормально закрытые контакты размыкаются в аналогичных обстоятельствах, а переключаемые ведут себя по ситуации.

Выбор модели зависит от конкретных обстоятельств. Герконы применяют в конструкции откатных ворот. С их помощью выполняется остановка сооружения при достижении им крайнего положения при открытии или закрытии.

Некоторые поплавковые модели используют, как часть охранной сигнализации на входе в дом. Когда дверь закрыта, цепь замкнута из-за воздействия магнитного поля на концевик. Открывающаяся дверь провоцирует перемещение магнита и размыкание контакта, вызывающего включение сигнализации.

При установке магнитов учитывают их полярность. При неправильной установке они не будут выполнять возложенные на них функции

То, что механический контакт в этой конструкции отсутствует, является ее достоинством, повышающим долголетие. Они отличаются самой простой структурой, основанной на взаимодействии магнитоуправляемых контактов с обычным магнитом.

Правила и специфика подключения

Хотя сами по себе концевые выключатели устроены довольно просто, используют их в оборудовании со сложными электрическими цепями. Следовательно, их подключение должно осуществляться специалистами и строго по принципиальным схемам, основываясь на особенностях техники.

Рассмотрим пример подключения простого механического переключателя в 3D принтере. Это нужно для того, чтобы задать крайние координаты для его каретки. У подключаемого концевика в наличии 3 контакта — COM, NO, NC. При разомкнутом состоянии датчика первый и последний контакт пребывают под напряжением +5V. Второй контакт (NO) заземлен.

На схеме контакты COM (1) и NО (2) находятся в замкнутом состоянии, а COM и NC (3) разомкнуты. При достижении кареткой принтера крайней позиции контакты COM и NC соединяются и происходит ее отскок на 2 мм

Подключают датчик с помощью двух проводов — красного и черного цвета. Когда прибор срабатывает, должен раздаться типичный щелчок. Индикаторный выключатель подключают по той же схеме, но есть у него и третий провод — зеленый.

О его срабатывании сигнализирует загоревшийся светодиод и щелчок. У его разъемов на плате есть обозначения: для красного провода V (+5 В), для черного — G (земля), для зеленого — S (сигнал).

Такими же буквами обозначены разъемы и у оптического выключателя. Он более точно будет контролировать работу каретки, но может давать сбои при запыленности и солнечном свете. Срабатывание оптической пары сопровождается включением светоизлучающего диода и происходит совершенно бесшумно.

Концевые выключатели широко применяют мебельщики, устанавливая их в шкафах-купе. Подключение выполняют по инструкции, прилагаемой к каждой модели. На схеме указывают место крепления пластиковой конструкции с клавишей. Для средней двери установить ее нужно так, чтобы она не являлась помехой для корректного передвижения другой двери секции по направляющим.

На схемах изображен порядок подключения концевиков для дверей раздвижных в шкафах-купе (вариант б) и для распашных (вариант а)

В случае установки концевого выключателя для распашной двери, его фиксируют при помощи саморезов внутри шкафа. В закрытом состоянии дверь прижимает кнопку, размыкает цепь и освещение не работает. В открытом — дверь отпускает кнопку и включается освещение.

Способ крепления провода в выключателе

Для установки в бытовых системах освещения применяются только две разновидности креплений проводки к контактам выключателей – винтовая и безвинтовая.

Читать далее: Усилитель для антенны телевизора на дачу: нужен ли

Винтовое соединение это стандартный более привычное привычный способ крепления когда провод вставляется в клемму, которая болтом притягивается к основанию. У этого метода крепления есть один недостаток – под воздействием электрического тока все проводники немного вибрируют, поэтому со временем такое соединение может ослабнуть, особенно если жила многопроволочная.

Безвинтовое соединение это по сути зажим на пружине – в который провод вставляется и затем фиксируется. Форма зажима препятствует самопроизвольному выпадению вставленной в него жилы, а пружина нивелирует вибрации вызываемые током, поэтому такое соединение не нуждается в периодическом подтягивание контактов.

На практике нет особой разницы между использованием тех или иных выключателей так как современные осветительные устройства обладают невысокой мощностью. Следовательно ток через клеммы проходит небольшой и не оказывает заметного влияния ни на болтовые соединения ни на зажимы.

Область применения концевых выключателей

Концевые выключатели используются в разных сферах человеческой деятельности:

  • Бытовая техника. Подсветка холодильников, защита от запуска выполнения функций при открытой крышке или снятом кожухе, прочие варианты.
  • Автомобилестроение. Включение света в салоне при открывании дверей, оповещение о незакрытых дверях.
  • Мебель. Подсветка при открывании дверок.
  • Производство. Решение большого количества задач.


Концевые выключатели

Наиболее обширной областью применения КВ следует считать промышленность. Они используются практически во всех технологических линиях, на работе КВ построена любая автоматическая производственная линия. Концевики обеспечивают безопасность работников, выполняют аварийное отключение оборудования, запускают системы экстренного дымоудаления, пожаротушения, вентиляции и прочие виды защитных комплексов.

Кроме этого, КВ активно применяются в технологических цехах для выполнения различных функций в составе автоматизированных линий, в качестве элементов защиты отдельных станков или агрегатов. Используются как ограничители диапазона перемещения разных деталей, створок, при подъеме грузов на определенную высоту.

Нередко КВ используются как аварийные устройства, обеспечивающие ручную остановку (например, на конвейерных линиях вдоль эстакады проходит трос, соединенный с концевиком, потянув за который можно в экстренном порядке остановить конвейер). Перечислить все варианты применения концевых выключателей крайне сложно, поскольку они распространены весьма широко и задействованы практически во всех промышленных линиях.

Индуктивные датчики

В основе работы данного прибора лежит принцип учета изменений индуктивности основных его составляющих – катушки и сердечника. Отсюда пошло и само название такого датчика.

Изменения индукции свидетельствуют о том, что в магнитном поле катушки появился металлический предмет, который изменил его и, соответственно, всю схему подключения, основная функция в которой возложена на компаратор. При этом происходит подача сигнала на реле и отключение электрического тока.

Исходя из этого можно говорить об основном предназначении такого прибора. Его используют для измерения перемещений части оборудования, которое должно быть отключено, если превышены пределы проходимости. Сами датчики имеют границы движения, варьируемые в пределах от одного микрона до двадцати миллиметров. В связи с этим такой прибор называют еще и индуктивным выключателем положения.

Обзор бесконтактных датчиков подобного типа позволяет выделить из них несколько разновидностей. Подобная классификация основана на различном количестве проводов подключения:

  1. Двухпроводные. Такие индуктивные датчики подключают непосредственно в цепь. Это наиболее простой, но при этом достаточно капризный вариант. Он требует номинального сопротивления нагрузке. При снижении или увеличении данного показателя работа прибора становится некорректной.
  2. Трехпроводные. Подобный вид индукционного датчика является самым распространенным. В таких схемах два провода следует подключить к напряжению, а один – непосредственно к нагрузке.
  3. Четырех- и пятипроводные. В этих датчиках два провода подключают к нагрузке, а пятый используют для возможности выбора необходимого режима работы.

Характеристики беспроводных устройств


У беспроводного выключателя для света вне зависимости от бренда есть основные характеристики:

  • управление при помощи кнопок, сенсоров или пульта;
  • наличие или отсутствие регулировки интенсивности света;
  • количество устройств в системе (от 1 до 8);
  • радиус действия – от 10 м стандартно, 15-20 м при наличии бетонной стены, 100-150 м в режиме прямой видимости;
  • автономность – работает на батарейках или от мини-генератора.

У бюджетных модификаций есть все перечисленные функции. Продвинутые гаджеты оснащаются несколькими опциями:

  • задержка старта – начинают работать не сразу, а в момент выхода из помещения;
  • многоканальность – управление несколькими выключателями в пределах одного здания;
  • наличие сенсорной панели – активация по касанию;
  • прием сигнала через Wi-Fi – сигналы подаются со смартфона, компьютера, планшета.

Как подключить устройство

Каких-либо технических особенностей установки сенсорных выключателей в сети 220 вольт не существует. Могут меняться требования к выбору места. Например:

  • Если устройство поддерживает функцию управления пультом ДУ, то он должен быть виден с зоны отдыха
  • Модели, реагирующие на изменение температуры, не следует располагать возле радиатора отопления

Отличаться может схема подключения выключателя для светодиодной ленты

Важно помнить правила безопасности при работе с электричеством, отключать счетчик. Необходимо закрывать все оголенные провода с помощью изоляционной ленты

Если прибор накладной, для его установки не придется делать углубление в стене. Процесс подключения такого устройства довольно прост. Каждый может сделать это своими руками.

Правила безопасности

Проводить высоковольтные испытания разрешается лицам не моложе 18 лет после прохождения специальной подготовки и проверки знаний с указанием отметки о допуске к осуществлению испытаний в удостоверении. Перед испытанием изоляции высоким напряжением обязательно проводится доскональный осмотр изоляции и оценка ее состояния другими способами. Проверяется отсутствие напряжения на исследуемом объекте, чистота аппаратуры, кабельных воронок, проводов и прочих элементов.

Также важно убедиться в отключении и закороченном состоянии всех деталей с низким испытательным напряжением или слабой изоляцией. При проверке изоляции необходимо не допускать подачи высокого напряжения на микросхемы, выпрямители, конденсаторы и другие элементы установок с пониженным испытательным напряжением

Все высоковольтные испытания выполняются стоя на резиновом коврике и в резиновых перчатках.

Классификация по принципу действия

Выделяют три основные группы концевиков: механические, бесконтактные, магнитные. Главная функция всех этих приборов — автоматом отсоединять работающий механизм в момент достижения установленной позиции его подвижной частью. Эти выключатели служат не только для размыкания цепи, но и для ее соединения.

Работа цепи в коневых датчиках координируется двумя способами: непосредственным воздействием на подвижные контакты и позиционным управлением ими. В первом случае их называют контактными, во втором — бесконтактными. Примером контактных концевиков являются датчики, отвечающие за закрытие автомобильных дверей.

Датчики такого типа могут не только включать и выключать механизмы, но и устанавливать положение предмета контроля. К ним относятся поплавковые выключатели, а также датчики, определяющие уровень топлива. Сигналом к их срабатыванию служит изменение сопротивления, соответствующего определенному уровню жидкости.

Минус контактных датчиков в присутствии механических подвижных частей, сравнительно небольшой срок службы в связи с неэффективной защитой от влаги и пыли. Преимущество — простая конструкция, установка и эксплуатация. Значительно надежнее защищены от внешних воздействий бесконтактные выключатели. Более длительным является и их ресурс.

Концевики механического типа

Управление концевиками этого вида бывает роликовым или рычажным. Они срабатывают, как только управляющий механизм в виде колесика, кнопки или рычага испытывают на себе механическое воздействие.

При этом происходит изменение положения контактов — они могут замкнуться или разомкнуться. Процесс сопровождается сигналом — управляющим или предупредительным.

Наиболее часто концевые выключатели имеют два контакта — открытый и закрытый. Существуют конечные устройства одинарные, но встречаются они редко. В любом случае контакты есть в корпусе каждого, а рабочая схема с их номерами изображена на панели.

Конструкцией роликовых ВК предусмотрено выключение путем нажатия исполнительного механизма на кнопку в виде небольшого штока. Так как она связана с динамичными контактами, то в момент соприкосновения происходит размыкание питающей цепи.

Отличие рычажных выключателей состоит в том, что их подвижные контакты посредством тяги или через шток связаны с небольшим рычагом. Действие происходит, когда исполнительный механизм нажимает на этот рычажок.

Кроме стандартных концевых приборов существуют микровыключатели. Работают они по тому же принципу, но их регулировка при монтаже требует большей точности по причине небольшого хода. Чтобы увеличить рабочий ход прибегают к такому приему, как включение в схему промежуточного элемента — рычажка с роликом.

Применяют такой тип выключателей, как на производстве, так и дома. В конструкции лифта использовано большое число КУ.

Среди них выключатель в виде датчика, лимитирующего минимальную и максимальную высоту хода лифта, сигнализирующего об обрыве каната, подающего сигнал об открытии двери и выполняющего еще много действий. На дверях во многих квартирах имеются микровыключатели, включающие свет в комнате при ее открытии.

В автомобилях такие механические конечные датчики включают в схемы сигнализации и освещения. Их особенностью является наличие одного ввода с подключенным на него положительным потенциалом. Корпусом является минусовая клемма, прижимаемая к металлическому элементу на кузове автомобиля, свободному от краски.

С массой автомобиля этот элемент соединен кабелем. Главное условие —выключатель не должен контактировать с мокрой поверхностью. Подключают конечные датчики при монтаже автомобильной сигнализации, используя схему. Их выходы допускается устанавливать как на дверях, так и в салоне на осветительных приборах.

Схема подключения магнитного пускателя от А до Я — советы экспертов по выбору и пошаговая инструкция по монтажу и подключению (145 фото и видео)

Подача электропитания на двигатели осуществляется либо через контактор, либо через магнитный пускатель. По выполняемым функциям эти устройства очень схожи между собой, и нередко в прайс-листах их даже путают. Между ними, тем не менее, существуют и серьезные различия. Виды магнитных пускателей, с фото и примерами, а также схема их подключения будут разобраны в рамках статьи.

Сходство и различие контакторов и пускателей

Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.

Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.

Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.

Контакторы нередко изготавливаются без корпуса, поэтому в процессе эксплуатации для них необходимо предусмотреть защитный кожух, предохраняющий его от влаги и загрязнения, и поражения людей током.

Как работает пускатель

Главными частями прибора являются индуктивная катушка и магнитопровод, состоящий из статической и динамической частей Ш-образной формы. Они расположены выводами один к  другому. Стационарная часть закреплена на корпусе, а подвижная – не закреплена. Внизу магнитопровода в специальную прорезь вводится катушка индуктивности.

В зависимости от ее параметров, меняется номинальное напряжение работы устройства – от 12 до 380 вольт. Вверху магнитопровода находится две пары контактов – статичные и динамичные.

Когда питания нет, то пружинка удерживает контакты разомкнутыми. Когда питание появляется, в катушке наводится магнитное поле, и верхний сердечник притягивается к нижнему. Контакты в результате замыкаются. После снятия питания, исчезает и электромагнитное поле, а пружина разжимает контакты.

Устройство может работать от источника постоянного тока, и при одно- и трехфазном переменном токе, главное, чтобы его значения не превышали номинал, указанный заводом-изготовителем.

Сеть на 220 вольт

При питании от сети 220 вольт с одной фазой, подключение осуществляется через выводы, которые, как правило, обозначают А1 и А2. Расположены они в верху корпуса пускателя. При подсоединении к ним провода с вилкой, прибор включается в сеть. На выводы, маркированные L1, L2, L3 подается любое напряжение, снимаемое с контактов Т1, Т2 и Т3.

Ноль и фазу при подсоединении к устройству возможно спокойно перебрасывать, это не принципиально. Обычно питание подается через датчик температуры или степени освещения, например, при подсоединении пускателя к автономному отоплению или уличному освещению.

Кнопки «пуск» и «стоп»

При запуске и выключении двигателя при помощи пускателя удобно подключение устройства с кнопками, включенными последовательно с прибором.

Чтобы по окончанию нажатия на кнопку «пуск» работа двигателя не прекратилась, в цепь вводят самоподхват за счет запараллеленных с «пуском» выводов. Благодаря им двигатель работает после того, как на «пуск» уже не нажимают, до того момента, пока не нажмут на кнопку остановки.

На двигатель подают напряжение через любой маркированный буквой L контакт, и снимают его с соответствующего контакта под литерой Т. Данная схема подключения справедлива для однофазной сети.

Трехфазная сеть на 380 В

При подключении к трехфазной сети, задействуется три группы контактов L и Т. Одна из фаз подключается к контакту А1 или А2, ко второму из них подсоединяют «ноль».  Для защиты асинхронного двигателя от перегрева в цепь вводится тепловое реле. Больше никаких принципиальных отличий в подключении нет.

Тонкости подключения

Монтаж сенсорного выключателя ничем не отличается от установки обычного устройства. Он проходит в несколько этапов:

  • отключить электричество;
  • снять старый выключатель;
  • снять с нового изделия верхнюю панель;
  • соединить провода с предназначенными для них клеммами;
  • поставить рабочий механизм выключателя в монтажную коробку;
  • закрепить устройство, используя распорки и специальные винты;
  • зафиксировать панель.

Подключение двухклавишной модели осуществляется по такой же схеме. Чтобы не запутаться, рекомендуется использовать те кабели, которые имеют разноцветные жилы.

Аналогично подключаются и проходные выключатели. Они позволяют управлять источником света или техникой из разных мест. Это удобно при наличии в квартире/доме длинного коридора.

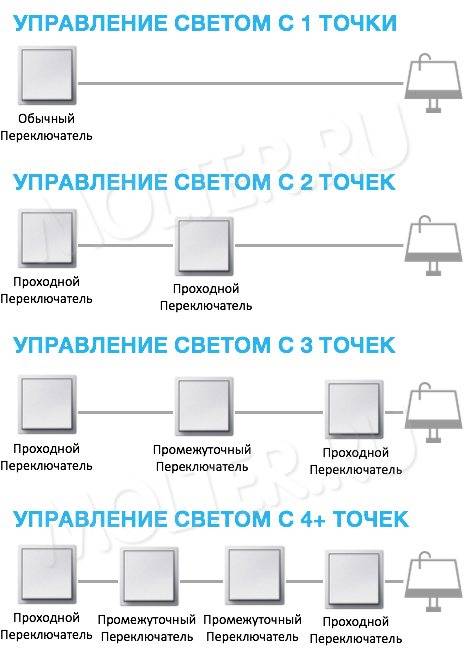

Управление двумя системами освещения с трех мест

Двухклавишный переключатель проходной бывает перекрестным. Он устанавливается в комплекте. То есть в него входят еще и два двухклавишных концевых выключателя, если требуется управлять освещением с трех точек. У него будет 4 входа и 4 выхода.

Монтаж производится следующим образом:

  1. Для монтажа схемы стандартной коробки диаметром 60 мм не хватит. Поэтому ее размер должен быть больше. Или нужно последовательно установить 2-3 шт. обычных.
  2. Для подключения выполняется 12 подсоединений проводов. Для этого понадобится прокладка 4 трехжильных кабелей. Здесь следует правильно выполнять маркировку жил. К двум концевым выключателям подходит по 6 контактов, а к перекрестному — 8.
  3. К ПВ1 подключается фаза. После нужно сделать необходимые соединения. На тыльной стороне устройства изображена схема проходного переключателя двухклавишного. Она должна правильно сочетаться с внешними подключениями.
  4. ПВ2 подключается от светильников.
  5. Четыре выхода ПВ1 подключаются к входам перекрестного выключателя, а затем его выходы соединяются с 4 входами ПВ2.

Различие по функциональному назначению

Выключатели даже одного типа и исполнения могут выполнять различные функции. В большинстве случаев это различие определяется конструкцией контактной группы, но не всегда.

Ключ

Обычный бытовой размыкатель-замыкатель электрической цепи, самый распространенный тип. В зависимости от количества клавиш управляет соответствующим числом контактных групп.


Контактные группы выключателей типа «ключ».

Выводы контактов со стороны питания обычно объединены.

Кнопка

Принцип работы выключателя с кнопкой отличается только направлением воздействия и, в некоторых случаях, отсутствием фиксации в нажатом положении.


Контактная группа кнопочного прибора.

Функционал контактов тот же, но устроен немного по-другому и на схеме обозначается другим символом.

Проходной

Этот тип включателей представляет собой, скорее, переключатель. Он оснащается перекидной контактной группой – в одном положении замкнута одна пара контактов, в другом – другая. Такие аппараты бывают в одноклавишном и двухклавишном исполнении.


Схема контактов проходного выключателя.

На вид он может не отличаться от обычного ключа (если нет маркировки), но на тыльной стороне обычно наносится его внутренняя схема. Бывает в одиночном или двойном исполнении.


Тыльная сторона проходного аппарата.

Используются такие аппараты в тех случаях, когда надо организовать независимое управление освещением из двух или более пунктов.

Перекрестный

У этого переключателя одна клавиша управляет двумя перекидными группами контактов, соединенными особым образом.

Схема контактов прибора перекрестного типа.

Такой аппарат используется совместно с проходными там, где надо управлять нагрузкой из трех и более мест.

Совмещенные приборы

Для повышения комфортности управления светом в квартире, офисе или на производстве созданы приборы, совмещающие несколько функций. Можно, например, приобрести:

  • поворотный выключатель с диммером;
  • проходной переключатель с диммером;
  • другие приборы.

Безграничные возможности по совмещению функций имеют аппараты на основе микроконтроллеров. Такие включатели применяют в системах «Умный дом».

В продаже доступно множество бытовых выключателей освещения, различающихся по исполнению, функционалу, внешнему виду. С их помощью можно организовать систему освещения от простой до управляемой со смартфона

Для этого важно понимать возможности и знать ассортимент современных коммутационных приборов

Выключатели для дома (бытового применения)

В быту применяют различные виды выключателей, однако их назначение обычно ограничивается управлением светильниками. Такой выключатель должен быть удобным, безопасным, имеющим привлекательный дизайн. По способу установки он может быть встроенным или устанавливаться снаружи. В наши дни в качестве органов управления используют поворотную клавишу, такие выключатели распространены в Европе.

Для включения светильников используют выключатель одноклавишный, для люстр применяют двухклавишный выключатель или даже трехклавишный выключатель. Двойной выключатель света также часто используют для пары помещений туалет/ванная. Нужно сказать, что современные источники света весьма продвинуты по сравнению с тем, что было еще лет 15 назад. Поэтому появилось много выключателей с дополнительными функциями. Наиболее простая из них – выключатель с подсветкой для ночного времени.

Выключатель с таймером отключения используется для экономии света в небольших помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет.

Выключатель с регулятором яркости может быть использован с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.

Есть довольно экзотический вид – выключатель по хлопку. Внутри его стоит микрофон, усилитель и микропроцессорное устройство для распознавания характера звука. Такой выключатель после установки может не сработать с первого раза, так как он запоминает звук от пользователя в памяти для последующего сравнения. Надо откровенно сказать, что это довольно дурацкий способ включения и выключения света – люди могут уже спать и шум будет их беспокоить.

Напольный выключатель выполняется в виде кнопки с фиксацией. Он рассчитан на небольшое усилие нажатия и конструктивно выполнен таким образом, чтобы его не повредил большой вес, выдерживал вес ноги.

Читать далее: Какая влажность должна быть в квартире

Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика прячется за декоративной крышкой. Чтобы пользоваться таким выключателем, включить или выключить его, требуется потянуть за шнур или слегка дернуть его.

Подключение и привязка (программирование) дистанционного выключателя

Как уже говорилось ранее, подключение проводов питания 220В и проводов выхода на лампочку в радиомодуле, можно сделать непосредственно в распредкоробке, если позволяет место. Или в самом светильнике под потолком.

Причем главное подвести ноль и фазу на вход, а на выход иногда достаточно пустить только фазный проводник (ноль при этом идет напрямую).

При первой подаче напряжения может ничего не произойти, сколько раз ни нажимайте клавишу. Потому как нет привязки. Для того, чтобы запрограммировать дистанционный выключатель к модулю-приемнику, проделываете следующие операции:

зажимаете на радиомодуле центральную кнопку, и дожидаетесь пока светодиод не начнет быстро моргать

в этот момент плавно нажимаете на клавишу

При правильной привязке, после нажатия клавиши, будет слышен характерный щелчок срабатывания релюшки. Светодиод в коробочке будет гореть постоянно. При следующем нажатии отключаться.

Для того, чтобы добавить второй в схему, проделываете ту же самую процедуру, что и с первым. Вновь зажимаете кнопку, ждете пока диод начнет быстро мигать и нажимаете на выключатель №2.

Один и тот же светильник можно включать и выключать с абсолютно разных и удаленных друг от друга мест.

При этом вы избавляетесь от кучи лишних проводов, распредкоробок, работ по штроблению и последующей штукатурке и отделке стен и потолков. И все это, за какие-то 800 рублей!

Такую же самую привязку можно сделать с тремя, четырьмя и более переключателями, пультом или брелком управления.

Чтобы отвязать и стереть из памяти приемника связь с выключателями, достаточно продержать нажатой кнопку настройки более 5 секунд. Как только светодиод начнет моргать медленно, отпускайте кнопку. Прибор будет распрограммирован.

Виды бытовых коммутирующих устройств

Переключатели бывают кнопочные, клавишные и поворотные. Первый вариант обычно используется только в качестве звонка у входной двери. Он для управления освещением не подходит.

А вот второй тип для включения/выключения света в жилом доме – как раз то, что надо. Поворотная разновидность больше предназначена для производственных и подсобных помещений. У таких изделий не слишком презентабельный внешний вид.

По количеству клавиш переключатели бывают:

  • одноклавишными;
  • двухклавишными;
  • трехклавишными.

Они делятся на обычные (проходные), комбинированные и перекрестные (промежуточные). Первые имеют три контакта. У вторых эта тройка клемм увеличивается умножением на число клавиш. А у третьих входов и выходов по два. Последние предназначены для схем не с двумя, а несколькими точками включения света.

По типу управления в частных домах выключатели освещения обычно применяются стандартные клавишные, но есть и модели с сенсорами и дистанционным управлением

По схеме подвода проводов выключатели бывают для открытой (накладные изделия) и скрытой (встроенные аналоги) проводки. Первые крепятся на стене дюбель-саморезами, а вторые фиксируются в подрозетниках с помощью распирающих ножек.

При выборе переключателей для подсоединения по схеме проходного выключателя необходимо грамотно подобрать количество клавиш (на каждую подключаемую группу по одной). Если точек управления в планах делать две, то потребуется лишь пара обычных трехконтактных устройств.

Если этих точек нужно больше, то на каждое такое место для включения в единую систему придется дополнительно брать промежуточный перекрестный прибор.

В подавляющем большинстве случаев клавиша бытового переключателя имеет два положения на замыкание одной из цепи. Но встречаются и модификации с нулевым серединным состоянием. При таком положении оба контура оказываются разорванными.

Области применения

При желании можно поставить беспроводные выключатели с пультом ДУ

Бесконтактный выключатель целесообразно эксплуатировать в нескольких ситуациях:

  • Перенос старого устройства. При наличии громоздкой меблировки прибор можно установить на стену, в шкаф, на зеркало.
  • Устранение монтажных ошибок. В процессе переноса электролинии исключается штробление стены. Достаточно подключить устройство с пультом или без него.
  • Маленькое помещение. Беспроводные приборы – накладные, поэтому не нужно прокладывать кабель. Прибор поместится на журнальном столике, тумбе, комоде, барной стойке.
  • Обеспечение комфорта пользования электроприборами. Бесконтактная система занимает минимум места, легко управляется и отличает технологичностью.
  • Проживание в деревянном доме. При обустройстве скрытой проводки стоит соблюдать требования безопасности, а открытая сеть подвержена механическим повреждениям. Подключение дистанционных гаджетов будет экономным и простым решением.
  • Контроль освещения в нескольких комнатах. Маленькое устройство с пультом ДУ позволяет управлять источниками света из 2-3 зон.
  • Необходимость дополнительных устройств включения. Выключатели ставятся после окончания строительства без нарушения отделки и коммуникаций.
  • Включение и отключение света на большом расстоянии. Прокладка кабеля обойдется дорого, а радиовыключатель в зависимости от модели работает в диапазоне до 350 м.
  • Сохранение дизайнерской концепции. При невозможности монтажа выключателей в нишу или накладным способом беспроводное устройство дополнит любой интерьерный стиль.

Технические параметры

Выключатели нагрузки характеризуются тремя важными параметрами:

  • номинальным напряжением;
  • током термической стойкости;
  • номинальным током ВН.

Другие параметры учитываются исходя из условий расположения, желаемого способа коммутации и выбора типа исполнения.

В качестве примера приводим таблицу параметров для ВН:

Тип изделия U ном, кВТип предохранителя I ном. предохранителя, кАмаксимальный ток, кАМасса (без привода), кг
ВНП-33ПК-З8031,550
20031,555
ВН-16636
1036
ВНП-166ПК-6502062
802064
1602078
ВНП-1610ПК-103212,552
5012,565
10012,579
ВНП-176ПК-6502062
802064
1602078
ВНП-1710ПК-103212,552
5012,565
8012,579

Технические параметры других типов выключателей нагрузки можно узнать у продавца или из других источников информации.

Заключение

Ознакомившись как работает выключатель света и поняв принципом его работы, вы теперь какие существуют варианты управления светом. А выбор их действительно огромен. Производятся выключатели на любой вкус и кошелек. Стандартные, сенсорные, акустические, шнуровые и прочие. Каждый из видов подходит для своего конкретного случая. Есть более экономичные варианты, характеризующиеся по силе тока. Если нужно установить новый выключатель самостоятельно, то без схем и знания того, как он работает не разобраться. К тому же каждому выключателю соответствует его сфера применения. Ориентируясь на данные в этой статье, вы легко подберете выключатель, соответствующий вашим требованиям.
