Замена мембраны
Довольно часто, приходится менять мембрану в гидроаккумуляторе. Однако перед тем как разобрать бак, стоит удостовериться, что причина именно в мембране. Ведь дело может быть и в неправильной настройке реле давления, либо в малом объеме воздуха в гидробаке.
Одна из частых проблем — это поломка мембраны
Основные признаки, по которым можно определить повреждения мембраны:
- слишком частые включения насоса;
- течет вода из ниппеля и воздушного клапана.
В этом случае, ремонт мембраны делается в такой последовательности:
- прежде всего, необходимо приобрести новую грушу и подготовить набор ключей;
- после этого, гидроаккумулятор отключается от системы водоснабжения;
- с него сливается вода и спускается воздух;
- теперь нужно открутить фланец и вынуть старую грушу;
- далее, желательно внимательно осмотреть внутренности бака – если есть грязь или ржавчина, то нужно ее очистить;
- после этого, новая мембрана расправляется и устанавливается на посадочное место;
- затем, он прижимается фланцем.
Теперь, требуется накачать в гидроаккумулятор его рабочее давление, обычно это 1,5-2 атмосферы. А после делать пробный запуск. При этом, воду в новую грушу нужно подавать под малым напором – это исключит вероятность ее повреждения. Подробнее о нюансах ремонта, можно прочесть в статье «Как заменить мембрану в гидроаккумуляторе».
Когда автоматику нужно перенастраивать?
Есть разные причины, по которым насос может не обеспечивать необходимого значения. Кратко перечислим наиболее распространенные:
- оборудование работает при большой глубине всасывания, не может добиться подачи воды нужной силы;
- износ рабочего колеса помпы, не может нагнать воду до нужной силы;
- повышенный износ уплотнительных сальников, подсос воздуха;
- необходимость подать воду с большим напором в многоэтажный дом или высоко расположенную накопительную емкость;
- потребляющим воду механизмам требуется большее давление.
В этих и других схожих случаях потребуется изменение выставленных на заводе настроек.
Автоматика защиты от работы «на сухую»
Иногда возникает ситуация, когда насосное оборудование вместо воды втягивает воздух. Такая работа называется сухим ходом. Она может привести к поломке прибора из-за выхода из строя электродвигателя. Ситуация с работой «на сухую» может возникнуть в таких случаях:
- Если при монтаже погружных насосов динамический уровень воды в скважине или колодце определён неверно.
- В случае засорения входного патрубка на приборе вода не может всасываться в нужном объёме.
- Когда в системе используется поверхностный насосный агрегат, может нарушиться герметичность подающего трубопровода.
- При использовании глубинного насоса такая ситуация может возникнуть из-за значительного уменьшения количества воды или её отсутствия.
В качестве предохранителей в таком защитном блоке могут использоваться следующие изделия:
- поплавковый механизм;
- реле давления, дополненное защитой от работы «на сухую»;
- пресс-контроль.
Разновидности поплавковых механизмов

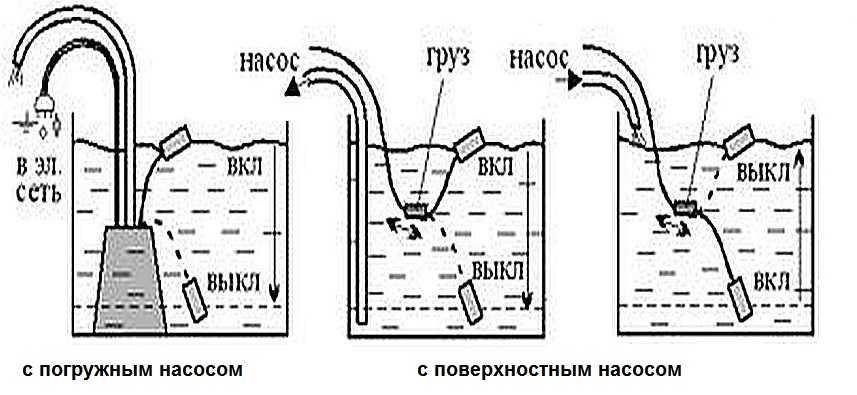

Поплавковый выключатель – это наиболее простой механизм защиты от работы «на сухую». Эти устройства используют, если подача жидкости осуществляется из накопительных баков или колодцев. Существуют разные поплавковые блоки защиты, но не все они подходят для насосного оборудования. Для данных агрегатов не подходят поплавковые механизмы, которые рассчитаны на защиту от перелива. Поэтому при выборе стоит учитывать назначение той или иной модели.
Поплавковый защитный блок имеет контакты, которые размыкаются при понижении уровня воды. Агрегат монтируют таким образом, чтобы при срабатывании механизма и отключении насосного оборудования в колодце или накопительном резервуаре ещё оставалось какое-то количество воды. Это позволит предотвратить перегрев электромотора насосного агрегата.
Реле давления с защитой от работы «на сухую»
Эта автоматика для скважинных насосов очень напоминает обычное реле давления, но только дополненное защитной функцией, которая позволяет размыкать контакты при снижении давления ниже установленных показателей. Обычно такое реле продаётся с заводскими настройками, которые нельзя изменить. Как правило, автоматическое отключение насосного оборудования происходит в тот момент, когда давление воды достигает отметки 0,4-0,6 атм. Обычно при таком давлении воды в насосном оборудовании уже не будет.
Стоит отметить, что такой блок автоматики не работает на включение насосной станции, так что запуск агрегата после появления воды владельцу придётся выполнять вручную. Причём система сможет снова функционировать только в том случае, если причина работы «на сухую» устранена. Обычно такие защитные устройства приобретаются для погружных насосов, но они могут работать и с поверхностными агрегатами.
Пресс-контроль

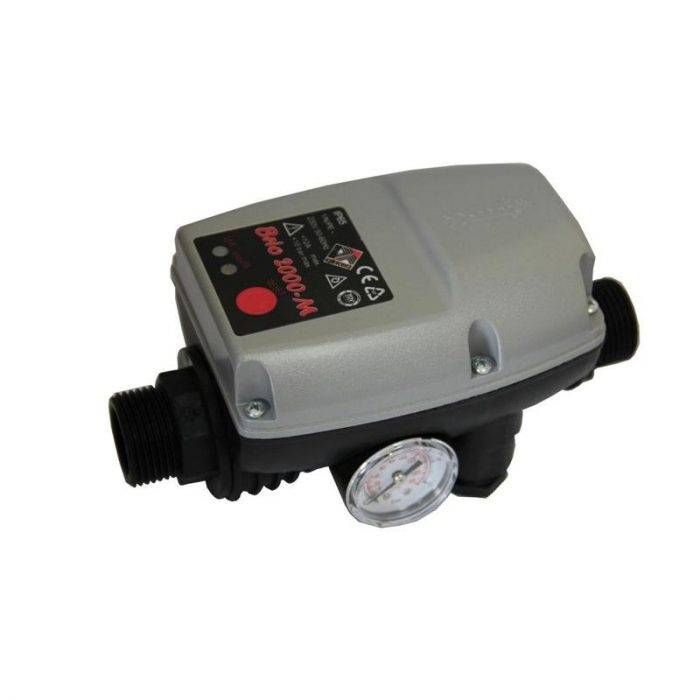

Второе название этого оборудования – реле потока. Это автоматическая система, которая позволяет регулировать работу электронасоса. Такой блок автоматики позволяет выполнять запуск насосного оборудования в момент открывания крана в доме. Как только кран закрывают, реле потока отключает насосный агрегат. Отключение происходит не сразу, а после 15-ти секундной паузы. Это позволяет сократить частоту срабатывания агрегата.
Помимо этого пресс-контроль отключает насос при понижении давления в системе до 1,5-2,5 атм. (показатели могут быть и другими в зависимости от настроек). Данная автоматика больше подходит для поверхностного насосного оборудования, но если погружной насос запускается редко, то такой блок подойдёт и для него.
Датчики уровня воды
Эти датчики устанавливаются в колодце, скважине, емкости. Целесообразно их использовать с насосами погружного типа, хотя и с поверхностными они совместимы. Есть датчики двух типов — поплавковые и электронные.
Поплавковые
Есть два типа датчиков уровня воды — на заполнение емкости (защита от переливов) и на опорожнение — как раз защита от сухого хода. Второй вариант — наш, первый нужен при заполнении . Есть еще модели, которые могут работать и так, и так, а принцип работы зависит от схемы подключения (идет в инструкции).
Принцип работы при использовании для защиты от сухого хода прост: пока есть вода, датчик-поплавок задран вверх, насос может работать, как только уровень воды упал настолько, что датчик опустился, контактор размыкает цепь питания насоса, он не может включиться до тех пор, пока уровень воды не поднимется. Для защиты насоса от холостого хода кабель поплавка подключается в разрыв фазного провода.
Реле контроля уровня
Эти устройства могут использоваться не только для контроля минимального уровня воды и сухого хода в скважине, колодце или накопительной емкости. Они также могут контролировать перелив (переполнение), что часто необходимо при наличии в системе накопительной емкости, из которой затем вода перекачивается в дом или при организации водоснабжения бассейна.
В воду опускаются электроды. Их количество зависит от тех параметров, которые они отслеживают. Если надо следить только за наличием достаточного количества воды, датчиков достаточно два. Один — опускается на уровень минимально возможного уровня, второй — базовый — располагается чуть ниже. В работе используется электропроводность воды: пока оба датчика погружены в воду, между ними протекают небольшие токи. Это значит, что воды в колодце/скважине/емкости достаточно. Если тока нет, это значит, что вода опустилась ниже датчика минимального уровня. По этой команде размыкается цепь питания насоса и он прекращает работу.
Это основные способы, которыми организуется защита от сухого хода насоса в системах водоснабжения частного дома. Есть еще частотные преобразователи, но они стоят дорого, потому их целесообразно применять в больших системах с мощными насосами. Там они быстро окупаются за счет экономии электроэнергии.
Прибор предназначен для автоматического выключения поверхностных, скважинных насосов, автоматических станций водоснабжения при отсутствии воды в системах водозабора. Выключение насосов и станций обеспечивает их защиту от поломок в результате работы без воды (режим сухого хода). Служит для управления любыми электрическими насосами, работающими от однофазной сети 220 В, мощностью до 1,5 кВт. Прибор устанавливается в линию напорного трубопровода. При этом питание насоса подключается к прибору, а питающий кабель подключается к электрической сети 220V. Место установки прибора должно быть защищено от риска затопления водой, в хорошо проветриваемом помещении.
ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ:
- Температура рабочей среды: 0°С — 110°С
- Предельно допустимое давление-6 Бар
- Подключение 1″ (наружная и внутренняя)
- Максимально допустимый поток воды – 100 л/мин
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
- Напряжение коммутации — 220 -240В ~ 50Гц
- Максимальный рабочий ток: 10А
- Степень защиты- IP65
- Перезапуск- автоматический
- Условие отключения -поток менее 2 л/мин
Технические характеристики товара и фото могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер.
Стоимость реле и гидроаккумуляторов некоторых производителей
Приобрести модели реле можно относительно недорого. Обычно стоимость изделий не превышает одной тысячи рублей. Однако электронные аналоги могут иметь более высокую цену, так как позволяют производить более точную настройку. В таблице представлены модели некоторых производителей и их стоимость.
Представлено реле давления Джилекс РДМ-5
| Изображение | Модель | Габариты в миллиметрах | Цена в рублях |
| Джилекс РДМ-5 | 110х110х70 | 900 | |
| Danfoss KP1 | 107х65х105 | 1 570 |
| Беламос PS-7 | 150х80х150 | 575 | |
| Калибр РД-5 | 103х65х120 | 490 |
Статья по теме:
Что касается гидроаккумуляторов, то их стоимость может быть заметно выше. Она в основном зависит от объема конструкции. Вместительный бак способен в значительной степени сократить число рабочих циклов. Однако места для него не всегда хватает. В таблице приведены цены на гидроаккумуляторы для водоснабжения разных размеров.
Гидравлическая емкость Тополь на 24 л
| Производитель | Объем в литрах | Стоимость в рублях |
| Джилекс | 24 | 1 400 |
| 50 | 3 500 | |
| 100 | 6 300 | |
| Тополь | 24 | 1 100 |
| 50 | 2 900 | |
| 100 | 5 100 |
Гидроаккумулятор Джилекс, вмещающий 24 л
Ревизия накопительного бака
Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от мембранного бака. Сначала проверяют воздушное давление в емкости гидроаккумулятора.
Роль гидроаккумулятора в работе системы
Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.
В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.
Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидропневматическом баке при отключенном насосе и слитой из подающей трубы воды
Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.
Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.
Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.
Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке
Контроль давления воздуха
Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.
Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.
Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.
Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:
Галерея изображений
Фото из
Обязательными компонентами насосной станции являются реле давления, позволяющее регулировать значения давления в системе, и манометр, необходимый для его контроля
Для настройки параметров давления в системе реле оснащено двумя пружинами, позволяющими задавать верхний и нижний пределы давления в контуре водоснабжения
Для того чтобы повысить верхний предел параметров давления, при котором автоматически прерывается работа помпы, гайку 1 вращают по часовой стрелке. При этом гайку 2, отвечающую за нижний предел, нужно поднять на такую же величину
Все действия по настройке реле давления необходимо проводить с параллельным контролем изменений манометром. Перепад верхнего и нижнего пределов давления рекомендован в интервале 1,2 — 1,6 бар
Обязательные составляющие насосной станции
Пружины для настройки реле давления
Специфика изменения давления с помощью реле
Использование манометра при настройке реле
Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.
Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.
Чтобы установить в сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.
Гидроаккумулятор
Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.
ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.
При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.
Роль гидроаккумулятора
Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.
В чем важность устройства:
- именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
- обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
- создает резерв, затребованный при сглаживании напора и при перерасходе.
Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.
Место расширительного бачка в схеме с глубинной помпой:
Расположение гидроаккумулятора в схеме с насосной станцией:
Расчет гидробака
Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.
Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:
- нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
- большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
- высокий напор любит не вся сантехника, повышается риск протечек;
- слишком большой запас чреват застойными явлениями в баке.
Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.
Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.
Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.
Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.
Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.
Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:
- исходя из количества точек водоразбора:
- 1–2 — объем от 20 до 50 л;
- 3–4 — 80…100 л;
- 4–5 — 150…200 л;
- исходя из мощности наоса:
- 0.5 кВт — 24 л;
- 1 кВт — 50 л;
- 1.5 кВт — 100 л.
Разновидности реле давления
Реле давления имеют несколько разновидностей. Чаще всего используются устройства в форме небольших коробочек, есть и довольно габаритные приборы. Отличаются они наличием дополнительных функций. Классическое реле давления состоит из двух основных модулей:
- электрического;
- гидравлического.
Первый предназначен для подключения проводников с электрическим током. Он представляет собой металлические клеммы с зажимными болтами. Они имеют свойство размыкаться и замыкаться в зависимости от того, в каком положении находится гидравлическая часть. Последняя в реле непосредственно взаимодействует с жидкостью, которая поступает от насоса. Она представляет собой две пружины и шток, который перемещает контактную часть. Благодаря пружинам и происходит регулировка давления до требуемого значения. На картинке ниже можно увидеть обозначение основных компонентов.
Накидная гайка под номером 7 подключается к пятерику. Через ее вход на пружинный блок воздействует давление воды. Как только оно падает ниже выставленного значения, происходит воздействие на клеммы, которые обозначены цифрой 2. Контакты замыкаются и на насос подается питание. После перекрытия смесителя или крана давление в системе начинает возрастать. Когда оно достигает верхней точки, тогда давление на пружину увеличивается, и она размыкает контакты.
Обратите внимание! Есть варианты реле, где вместо накидной гайки присутствует резьба, которая вкручивается в переходник. Любой вариант удобен, все зависит от переходника, который был приобретен для сборки системы
В продаже доступны такие реле давления:
- механические;
- электронные;
- со встроенным манометром;
- с датчиком сухого хода.
Механический вариант описывался выше. В электронных реле давления присутствуют дополнительные модули, которые замыкают или размыкают контакты. В электронных моделях может присутствовать электронный манометр с цифровым дисплеем, на котором даже в темном помещении легко увидеть показания. Некоторые механические модели также оснащаются стрелочным манометром. Датчик сухого хода предотвращает холостую работу насоса, если произошла разгерметизация подающей трубы, забилось заборное отверстие или упал уровень воды. Как только жидкость перестает поступать, контакты размыкаются и прекращается подача питания.
Поэтапная настройка гидроаккумулятора водоснабжения с реле давления и манометром
Настройку производят под давлением, предварительно насосную станцию от электроэнергии отключать не стоит. Насос должен заполнить жидкостью всю накопительную емкость, тем самым, поднимая давление в сети трубопровода. Как только сработало реле и насос отключился, нужно с корпуса снять пластиковую крышку и до максимума ослабить степень натяжения малой пружины.
Регулируют реле на минимальное давление включения насоса следующим образом:
- В процессе работы будет задействована лишь большая регулировочная пружина.
- Прижимную гайку требуется вращать по часовой стрелке, это позволит увеличить стартовое давление.
- Ослабление натяга обеспечивает уменьшение давления срабатывания реле гидроаккумулятора и включения двигателя насосного оборудования.
- Для проверки выполненной работы нужно открыть водопроводный кран и сливать воду до тех пор, пока насос не включится.
Регулируют реле гидроаккумулятора по давлению отключения насоса согласно следующему алгоритму:
- В процессе работы будет задействована лишь малая регулировочная пружина.
- Для увеличения разницы давления требуется гайку на шпильке малой пружины хорошо затянуть.
- Ослабление натяга обеспечивается снижением давления для отключения двигателя насосной станции.
- Результат внесенных изменений в настройки проверяют пробным запуском водяного насоса.
Если результаты проверки показывают, что показания манометра совпадают с необходимыми значениями включения и выключения двигателя, регулировка окончена. Если не удалось настроить устройство самостоятельно, лучше обратиться к компетентному в этих вопросах специалисту или приобрести новое реле
Если принято решение приобрести новую «коробку», важно при выборе обратить внимание на совместимость работы с автономной насосной станцией и способами подключения к сети электроэнергии
В прилагаемом руководстве по эксплуатации и настройке изображены подробные схемы и описания, как подключать и регулировать реле. Чаще всего трудностей не возникает.
Реле давления насосной станции
Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.
Механические реле
Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.
Механическое реле давление регулируется натяжением пружин
Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.
Электронные реле
Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.
Электронное реле давления воды
Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.
Характеристики устройства
В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.
Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.
Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны
Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.
Особенности работы
Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.
РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.
Поэтапный разбор работы датчика давления:
- По открытию крана вода начинает поступать из бака.
- По мере убывания жидкости в насосной станции давление постепенно снижается.
- Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
- По закрытию крана бак наполняется водой.
- Как только показатель давления достигает максимальных значений, оборудование отключается.
От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.
Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.
Виды гидроаккумуляторных баков
Гидроаккумуляторы различаются по типу установки: они бывают горизонтальными и вертикальными. Вертикальные гидроаккумуляторы хороши тем, что под их установку проще найти подходящее место.
Как вертикальная, так и горизонтальная разновидность снабжены ниппелем. Вместе с водой внутрь устройства поступает и некоторое количество воздуха. Он постепенно накапливается внутри и “съедает” часть объема гидробака. Чтобы устройство работало исправно, необходимо этот воздух время от времени стравливать через этот самый ниппель.
По типу установки различают вертикальные и горизонтальные гидроаккумуляторы. Они имеют некоторые различия в процессе обслуживания, но на выбор во многом влияют размеры места установки
В гидроаккумуляторах, которые устанавливают вертикально, предусмотрен ниппель, который предназначен именно для этих целей. Достаточно нажать на него и подождать, пока воздух покинет устройство. С горизонтальными баками все немного сложнее. Помимо ниппеля для стравливания воздуха из емкости устанавливают запорный кран, а также отвод в канализацию.
Все это относится к моделям, способным накапливать объем жидкости более 50 литров. Если емкость модели меньше, то никаких специальных приспособлений для удаления воздуха из полости мембраны в них не имеется, независимо от типа установки.
Но воздух из них все же необходимо удалять. Для этого из гидроаккумулятора периодически сливают воду, а затем вновь заполняют емкость водой.
Перед началом процедуры следует отключить электропитание реле давления и насоса, или же всей насосной станции, если гидробак находится в составе такого устройства. После этого нужно просто открыть ближайший смеситель.
Воду сливают до тех пор, пока емкость не опустеет. Далее кран закрывают, на реле давления и насос подают электропитание, вода заполнит емкость гидроаккумулятора в автоматическом режиме.
Гидроаккумуляторы с корпусом синего цвета используют для холодной воды, а красные – для систем отопления. Не стоит использовать эти устройства в других условиях, поскольку различаются они не только цветом, но и материалом мембраны, и способностью переносить определенный уровень давления
Обычно предназначенные для автономных инженерных систем баки различаются по цвету: синие и красные. Это предельно простая классификация: если гидробак синий, значит, он предназначен для систем холодного водоснабжения, а если красный – для установки в отопительный контур.
Если же производитель не обозначил свою продукцию одним из этих цветов, то назначение устройства следует уточнить в техническом паспорте изделия. Помимо цвета эти два типа гидроаккумулятора различаются, главным образом, по характеристикам материала, использованного при изготовлении мембраны.
В обоих случаях это резина высокого качества, предназначенная для контакта с пищевыми продуктами. Но в синих емкостях стоят мембраны, рассчитанные на контакт с холодной водой, а в красных – с горячей.
Очень часто гидроаккумулятор поставляется как часть насосной станции, которая уже укомплектована реле давления, манометром, поверхностным насосом и другими элементами
Синие устройства способны переносить более высокое давление, чем емкости красного цвета. Не рекомендуется использовать для холодной воды гидроаккумуляторы, предназначенные для систем ГВС и наоборот. Неправильные условия эксплуатации приведут к скорому износу мембраны, гидробак придется ремонтировать или даже полностью заменить.
