Установка полотенцесушителя в ванной: руководство для монтажа своими руками

Подключение водяного полотенцесушителя к ГВС или центральному отоплению

Полотенцесушители можно подключать к системе горячего водоснабжения (ГВС) или отопления. Первый вариант позволяет сушить банные принадлежности в течение всего года, т.к. горячая вода не отключается на теплый сезон. Трубы сушилки нагреваются только при расходовании теплоносителя, поэтому за ночь прибор полностью остывает.

Нагреватели из меди и латуни должны иметь маркировку, что они гальванизированы и подходят для стояков водоснабжения.

Монтаж в стояк

Врезка сушилки выполняется в такой последовательности:

  1. Подготовка материалов и инструментов. Для установки водяного нагревателя потребуются разводной ключ, «болгарка», плашки для нарезки резьбы, низкоскоростная дрель, телескопические кронштейны, дюбели и шурупы, краны типа «американка», кран Маевского (для сброса воздуха), прямые и угловые фитинги (в зависимости от типа соединений), герметик и уплотнитель для стыков. Сама система собирается из полотенцесушителя, байпасной перемычки и нескольких патрубков, длина которых подбирается в зависимости от схемы и расположения прибора.
  2. Демонтаж старого оборудования. Работы по снятию старого устройства и/или установке нового потребуют разрешения от управляющей компании (УК). Ее сотрудник перекрывает общий стояк ГВС или отопления на регламентированное время. При наличии старой сушилки ее снимают с резьбовых соединений или срезают, а затем снимают с креплений (кронштейнов). Если прибор только планируется установить, то в стояке вырезается промежуток, который чуть больше ширины нагревателя.
  3. Подготовка отводов и перемычки, укладка плитки. На отводы после байпаса монтируются шаровые краны. Закрепить систему можно и до отделки помещения, но в этом случае к расстоянию до стены прибавляется толщина клея и плитки.
  4. Разметка под крепления. Она выполняется с учетом уклона отводов, горизонтального положения нагревателя и расстояния между ее частями. После проверки разметки можно сверлить отверстия, ввинчивать дюбели и устанавливать кронштейны.

Устанавливать сушилку для полотенец рекомендуется при капитальном ремонте квартиры или замене водяного стояка. Это позволит выбрать более надежные варианты материалов и удобную схему подключения.

Самостоятельная установка простой конфигурации

Установка змеевика выполняется после завершения подготовительных работ. К готовым отводам подсоединяются патрубки, уголки и фитинги. Каждое соединение уплотняется фум-лентой или силиконовой прокладкой.

Монтаж полотенцесушителя выполняется одновременно на отводы и установленные кронштейны. Прибор закрепляется с помощью шурупов.

По окончании работ система тестируется на работоспособность и герметичность. Стояк ГВС или отопления временно открывают, заполняя нагреватель водой. Если подключение выполнено правильно, то она свободно циркулирует в системе, стыки не промокают, а металлическая поверхность остается горячей.

Перед тем как монтировать систему своими руками, стоит посмотреть обучающие видео с инструкцией по установке сушилки (пошагово и со всеми фитингами).

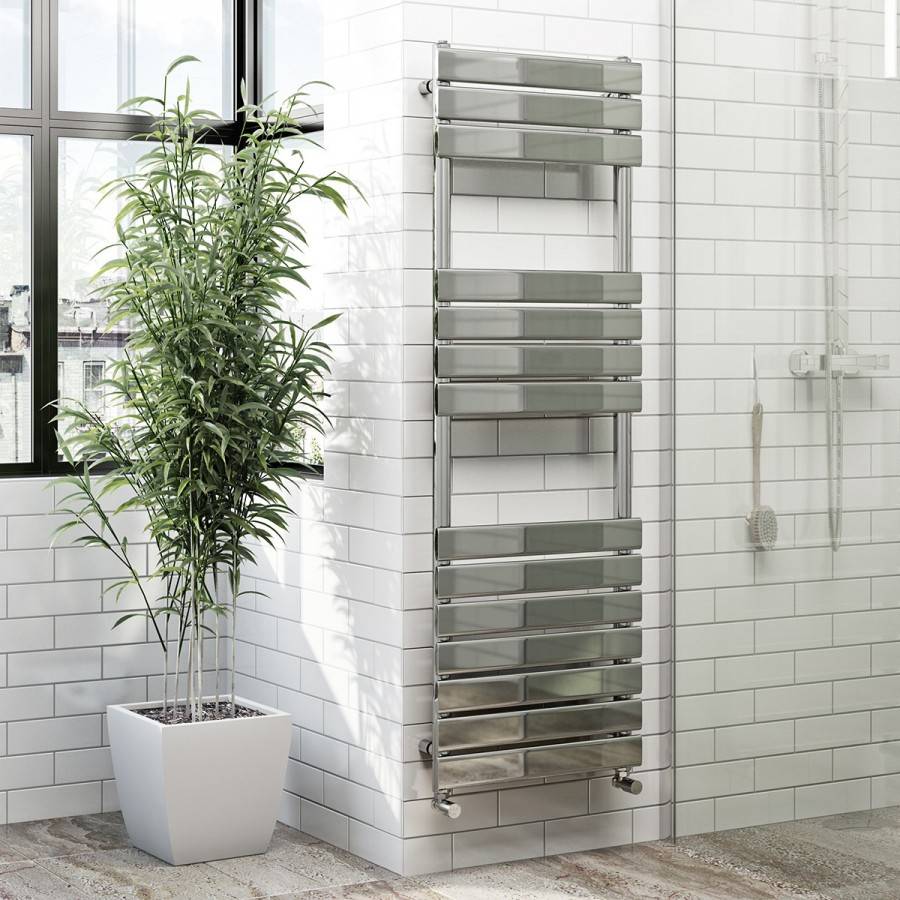

Технология работы с моделью «Лесенка»

Для полотенцесушителей типа «лесенка» используются преимущественно боковая и диагональная схемы монтажа. При нижнем подключении можно установить на отводы поворотные уголки и дополнительные патрубки, которые позволят подвести трубы сбоку.

Врезка в централизованную отопительную систему

Врезку в систему отопления можно выполнить только вне холодного сезона. Для этого придется получить разрешение управляющей компании, перекрыть стояк и слить холодную воду.

Для подготовки отводов лучше пригласить мастера из УК. Наличие документа с перечнем выполненных работ позволит снять с себя ответственность при возникновении аварии. Риск протечек на самом полотенцесушителе минимизируется запорными кранами после байпаса.

Существенный недостаток врезки в систему отопления — отсроченная проверка герметичности.

Рекомендации по монтажным работам

Эффективность работы полотенцесушителя зависит от правильной его установки. Чтобы избежать в дальнейшем проблем с эксплуатацией устройства рекомендуется в процессе монтажа учитывать такие рекомендации:

  1. Диаметр трубопровода не должен превышать сечение самого полотенцесушителя. Соблюдение такого требования позволяет предотвратить повышение давления на сужающихся участках.
  2. Установка переходников при наличии разного сечения трубопровода и патрубков допускается, если диаметр сушки для полотенец меньше труб. Нарушение такого порядка установки может стать причиной значительного повышения давления в устройстве, что приведет к аварийной ситуации.
  3. Для удаления из устройства воздуха, обеспечения нормального рабочего процесса, а также возможности ремонта рекомендуется устанавливать байпас. Чтобы не нарушить хорошую циркуляцию теплоносителя, на перемычке нельзя устанавливать запорную арматуру.
  4. От поверхности стены к полотенцесушителю необходимо соблюдать дистанцию в 4 сантиметра. Если диаметр труб устройства превышает 25 миллиметров, то следует увеличить до 7 сантиметров.
  5. Расположение нижней части сушки от пола должно соответствовать 90 сантиметров. Оптимальной высотой считается показатель 120 сантиметров.

Специалисты рекомендуют при монтаже полотенцесушителя использовать материалы одного происхождения. Соединение разных металлов может привести к процессу разрушения конструкции. Исключить возникновения проблем с коррозией на стыках помогут прокладки из тефлона.

Способ установки полотенцесушителя в частном доме зависит от типа выбранного устройства и сложности его конструкции. Учитывая все требования монтажа сушку для полотенец можно подключить самостоятельно.

Виды полотенцесушителей

Вначале кратко ознакомимся с тем, какими бывают полотенцесушители, также известные как «полотенчики», и из каких материалов они изготавливаются.

Таблица. Виды полотенцесушителей по принципу работы.

Название и фотоОписание

Водяные

Наиболее распространенный вид полотенцесушителя, «классика». Представляет собой змеевик U-образной или любой другой формы, через который пропускается горячая вода. Она нагревает трубы, а те, в свою очередь, способствуют быстрому высыханию полотенец и белья. Подключается либо к водопроводному стояку, либо к системе отопления. Последнее более распространено в частных домах и коттеджах, так как в городской квартире подключенный подобным образом полотенцесушитель большую часть времени работать не будет.

Электрические

Для таких полотенцесушителей подключение к горячей воде или отоплению не нужно – они нагреваются за счет электричества. Очень удобны в плане расположения – нет необходимости перемещать стояк или подводить трубы, достаточно протянуть розетку. Можно включать только на время использования, тем самым экономя электроэнергию. Многие модели подобных полотенцесушителей снабжаются возможностью регулировки.

Комбинированные

Представляют собой два предыдущих варианта, соединенных вместе. Один из змеевиков греется при помощи горячей воды или парового отопления, другой – от электричества. За увеличенную стоимость покупатель получает высокую эффективность. Некоторые модели комбинированных полотенцесушителей снабжены поворотными змеевиками, как тот, что представлен на изображении.

Изготавливаются полотенцесушители из следующих материалов:

  • сталь;
  • латунь;
  • медь;
  • нержавеющая сталь.

Первый вариант является простым и дешевым. Обычно подобные полотенцесушители являются самыми тяжелыми и массивными. Они редко могут похвастаться красивым внешним видом, но при должной обработке являются чрезвычайно надежными и долговечными.

Стальной полотенцесушитель

Изделия из латуни или цветных металлов нередко отличаются сложной формой, привлекательностью и стойкостью к воздействию коррозии. Но, в отличие от моделей из стали, менее устойчивы к резким перепадам давления в системе. Медные полотенцесушители привлекают своей эффективностью – за счет своих свойств металл очень быстро прогревается и с такой же скоростью сушит влажные полотенца. Обратная сторона этого – высокая стоимость изделия.

Медный полотенцесушитель

Оптимальной с точки зрения соотношения цены и качества являются полотенцесушители из нержавеющей стали – они красивы, надежны, долговечны, не боятся коррозии, при этом устойчивы к резким перепадам температуры и давления.

Полотенцесушитель из нержавеющей стали

Типы отопительных коллекторов

Существует три разновидности коллекторных установок, которые используют при проектировании закрытых систем с принудительной циркуляцией. Главное их отличие в назначении конструкции.

Еще существует такое понятие, как разгонный коллектор. Это вертикальный стояк, который идет после котла. Его применяют только в однотрубных системах с естественным током теплоносителя. Здесь разогретый теплоноситель набирает необходимую скорость для гравитационного тока по трубам контура к радиаторам.

Радиаторные

Тепловой коллектор для отопления дома востребован в любой системе с радиаторами. В зависимости от конструктивных особенностей постройки коллекторы подключают разными способами. Можно использовать диагональное, боковое, верхнее и нижнее подключение. Чаще всего выбирают нижнее подключение, потому что контур можно уложить в стяжке.

Радиаторные коллекторы устанавливают на каждом этаже в специальной нише или шкафу

Важно, чтобы ко всем приборам от гребенки шли ветки приблизительно одинаковой протяженности. Если длина существенно отличается, то на каждый отвод ставят свой циркуляционный насос

Гидрострелка

При проектировании сложных разветвленных систем отопления в больших домах устанавливают термогидравлический распределитель, который еще называют гидрострелкой. С одной стороны к устройству подключают контур нагревательного оборудования, а с другой – теплые полы или отопительные приборы.

Гидрострелка решает следующие задачи:

нет резких перепадов температуры теплоносителя, которые сокращают срок службы системы; гидрострелка обеспечивает вторичную циркуляцию жидкости и ее подмес из обратки для поддержания постоянного объема воды в котле (это важно для экономии электричества и энергоресурсов); если во второстепенном контуре возникает дефицит теплоносителя, нехватку компенсирует гребенка. Гидравлическая стрелка отделяет котловой контур от вторичной цепи, обеспечивая температурный баланс

Но для оптимальной работы системы с гидрострелкой каждый контур должен иметь свое насосное оборудование

Гидравлическая стрелка отделяет котловой контур от вторичной цепи, обеспечивая температурный баланс. Но для оптимальной работы системы с гидрострелкой каждый контур должен иметь свое насосное оборудование.

Солнечные коллекторы

Это приспособление используют для организации автономного отопления в районах без газификации, но с достаточным количеством солнечного излучения. По сути, это теплицы для сбора энергии Солнца. Теплоноситель циркулирует за счет конвекции и вентиляторов. Для аккумуляции тепла установлена черная адсорбирующая пластина.

В качестве теплоносителя применяют воду или жидкость. Однако данная система не может быть использована в качестве основного источника тепловой энергии даже в южных регионах. Обычно ее применяют как дополнительное отопление в комплексе с твердотопливным котлом.

Установка полотенцесушителя в ванной своими руками

Теперь давайте подробно рассмотрим, как установить полотенцесушитель своими руками наиболее распространенного водного типа. Сперва предлагаем посмотреть обучающее видео на эту тематику.

Способы установки водного полотенцесушителя

Водные конструкции наиболее распространены, их установить своими руками не составит труда. Существует два способа их установки: это врезание полотенцесушителя в имеющуюся отопительную систему или же его подключение к централи горячего водоотвода.

Второй способ более привлекателен в силу таких причин:

  • отсутствуют перерывы в нагревании и охлаждении трубы;
  • возможность нагревания круглый год;
  • установка осуществляется в летний период во время профилактических работ, когда останавливается подача горячей воды.

Для работы по установке агрегата потребуется следующее:

  • сам полотенцесушитель;
  • машина для сварки;
  • полипропиленовые трубы;
  • кронштейны;
  • три шаровых крана;
  • муфты и фитинги для соединений;
  • нож по полипропилену.

Замена полотенцесушителя своими руками

Перед тем как поставить новый полотенцесушитель, следует демонтировать старый. Сейчас мы расскажем, как происходит такая замена.

Для начала отключите стояк, где будет происходить демонтаж. Для этого потребуется получить разрешение в коммунальной структуре. Если трубы расположены в подвале, нужно их найти и перекрыть либо своими руками, либо прибегнуть к помощи сантехника. Приготовьте все инструменты, слейте воду из труб и подождите, пока стечет вся вода. И только после этого можно начинать работу.

После замены старого полотенцесушителя на новый следует запустить систему в тестовом режиме спустя полчаса.

Когда вы сняли старый полотенцесушитель, можно приступать к установке шарового крана и байпасов. Последние не являются обязательными элементами, их ставят для защиты от аварий, в частности, протекания труб или их соединений. Байпас представляет собой полипропиленовую трубу с шаровым краном. Во время аварийной ситуации краны следует перекрыть посредством змеевика.

Один из кранов нужно устанавливать прямо на байпас, чтобы обеспечить циркуляцию воды по трубам.

Необходимые материалы

Перед монтажом проверьте комплектность вашей покупки, внимательно ознакомьтесь с конструкцией и схемой подключения нового устройства, изучите приложенную к нему инструкцию. Заранее приготовьте все необходимые для работы инструменты и материалы, это:

  • непосредственно полотенцесушитель;
  • кронштейны;
  • ПВХ трубы нужного диаметра (26, 32 мм);
  • нож для резки ПВХ труб;
  • отвертка;
  • турбинка;
  • крепеж;
  • молоток, строительный уровень;
  • 2 разводных ключа;
  • пакля или другой уплотнитель;
  • 2 накидные гайки паечные;
  • паяльник для ПВХ труб;
  • 2-3 шаровых крана,
  • ПВХ колена,
  • 1 ПВХ колено с внутренней резьбой,
  • 2 тройника (если устанавливаете перемычку),
  • 1 муфта с внутренней резьбой.

Монтаж полотенцесушителя своими руками: пошаговая инструкция

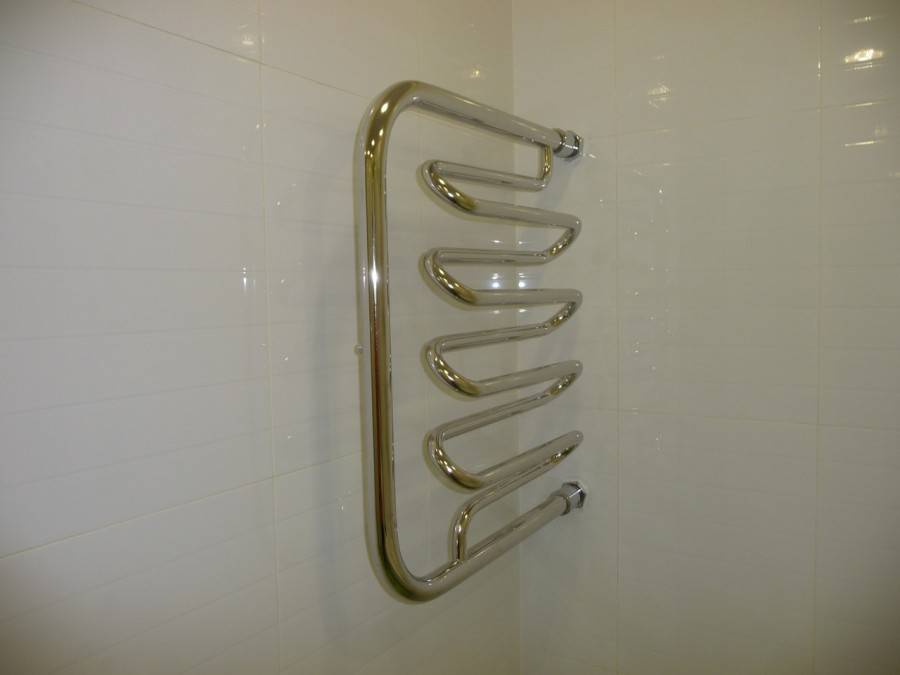

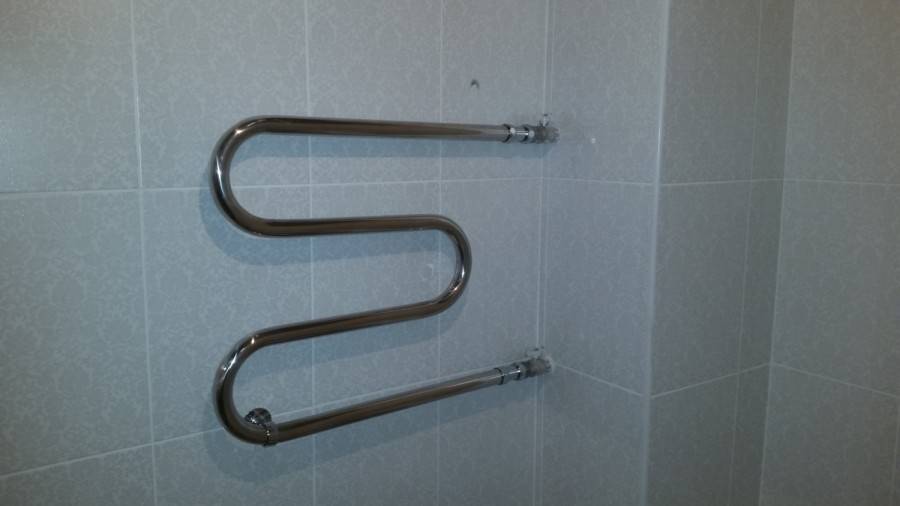

Наиболее простой в установке прибор — М- или П-образной формы с боковым подключением. Для него на стояке подготавливаются отводы с межосевым расстоянием 500 или 600 мм с кранами. Нужно купить подходящую по размерам и диаметру трубы сушилку, «американки», уплотнительную нить. Понадобятся ключи для установки муфт и «американок», накладки для маскировки соединений, строительный уровень.

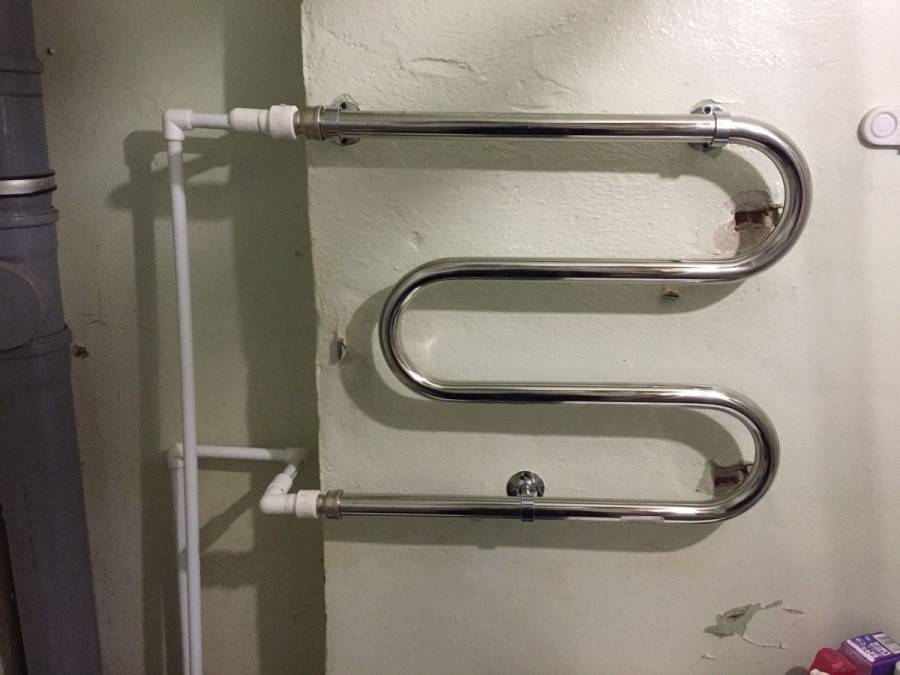

Установка полотенцесушителя небольшого размера с боковым подключением

Монтаж проводится в следующем порядке:

  • Намотать нить на все наружные резьбовые соединения.

На трубы заранее надеть накладки. Если конструкции съемные, можно сделать это по окончании работ.
Прикрутить к полотенцесушителю соединительную муфту, затем «американку», используя разводной и газовый ключ.
Вкрутить ответные части «американок» в краны на отводах стояка.

Проверить вертикальность соединений строительным уровнем.

Сушилку установить в нужное положение, закрутить «американки».

Провести пробный пуск, чтобы проверить герметичность конструкции.

Если отделка стен еще не закончена, полотенцесушитель демонтируется, а после ее завершения устанавливается и крепится к плитке.

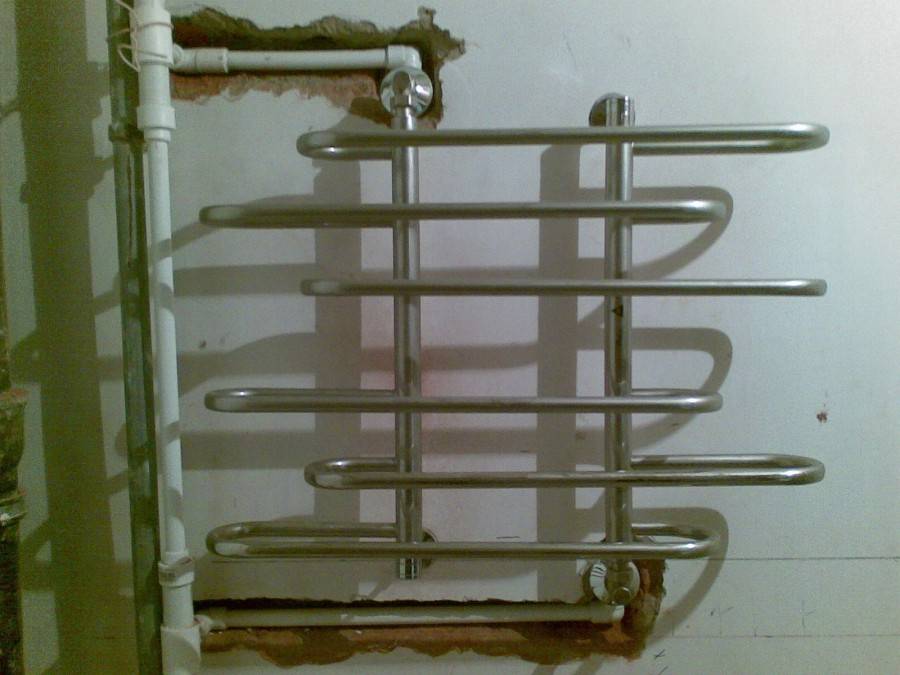

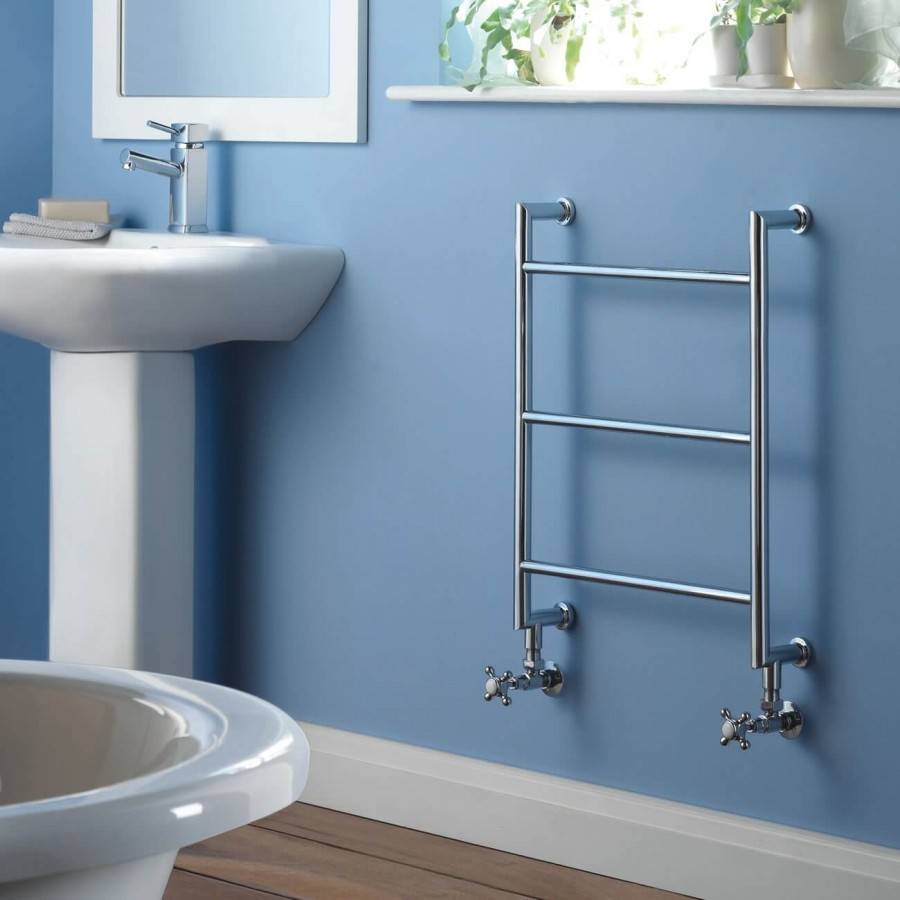

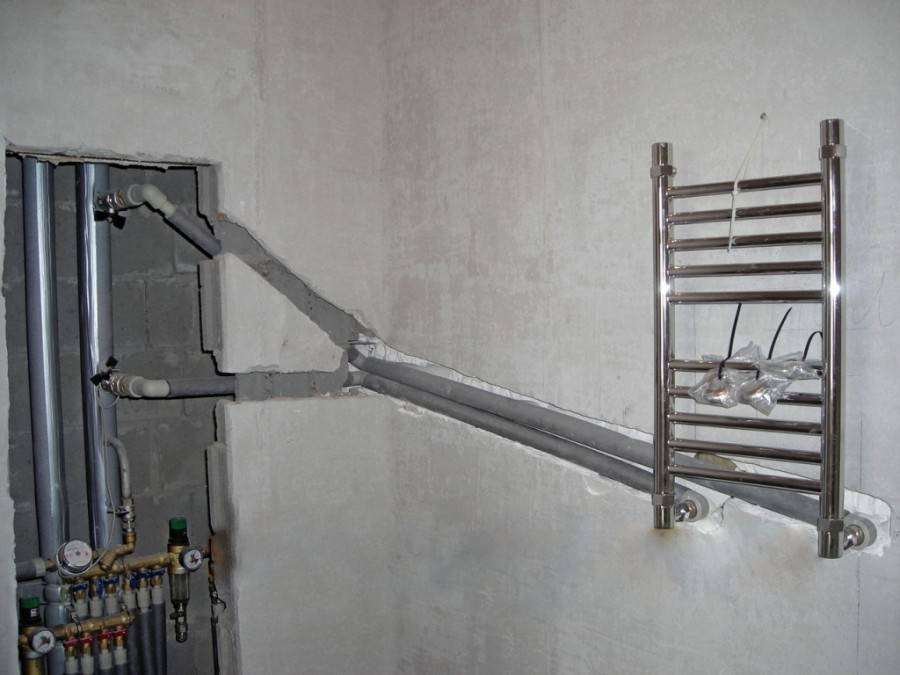

Установка полотенцесушителя с нижним подключением

Как правило, снизу подключается модель «лесенка». Монтировать такой прибор нужно следующим образом:

  • На стене разметить точки крепления прибора.

Если необходимо, для подводки труб в стене проделать штрабы.

Трубы от стояка отопления распаять на 2 отвода.
Наружную резьбу обмотать уплотнительной нитью.
Полотенцесушитель временно повесить на стену, выровнять по уровню, закрепить дюбель-шурупами. Нужно следить, чтобы муфты отступали от стены на толщину плитки, которой будет отделываться поверхность в дальнейшем.
Штрабы смочить и оштукатурить.
Сушилку снять с креплений и провести облицовку стен плиткой. Окончательно установить прибор уже после отделки с помощью эксцентриков, вкручивая их через ревизионные отверстия в переходные муфты. На этом этапе смонтировать все прокладки. Положение конструкции тщательно выверить уровнем.

Разметить точки верхних креплений.
Полотенцесушитель опять снять. Накрутить декоративные фланцы на нижние крепления.
По верхней разметке просверлить отверстия, вставить дюбели, повесить оборудование и закрутить все шурупы.
Открыть краны, стравить воздух и проверить наличие утечек.
Ревизионное отверстие закрыть люком.

Полотенцесушитель с нижним подключением готов к работе.

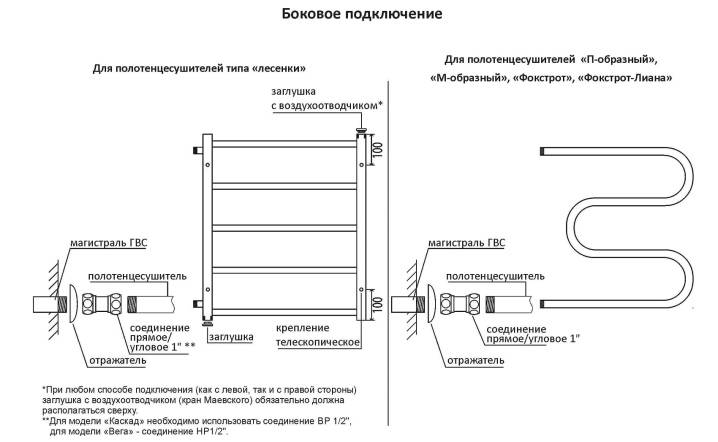

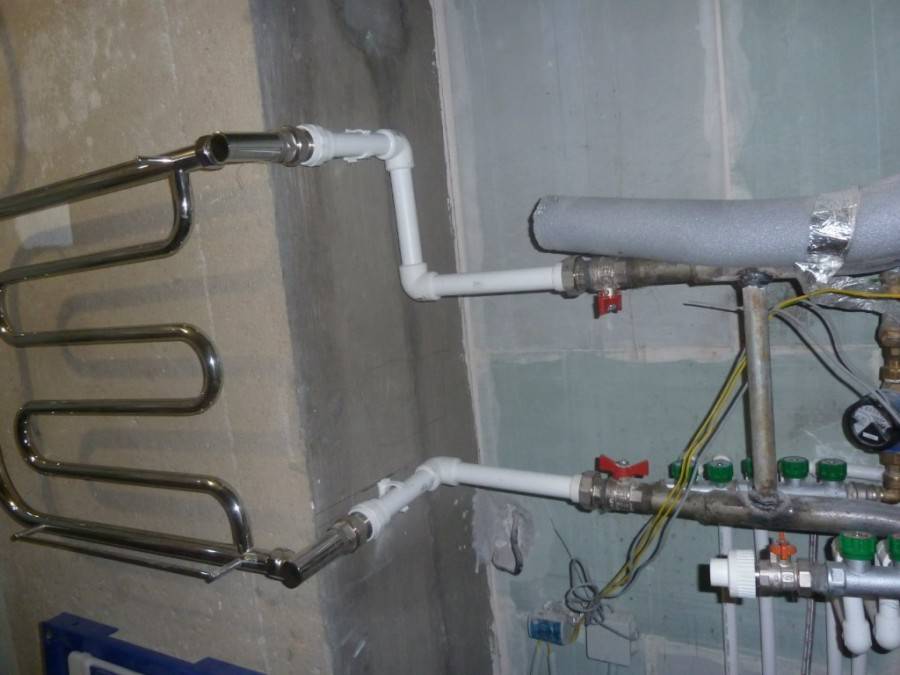

Боковое подключение

По надежности способ превосходит предыдущий, если соблюдены условия:

  • Ветки проложены с уклоном не менее 3 мм / 1 м.
  • Прибор установлен выше обратного контура.
  • Отсутствуют петли на подводах.

Лидирует диагональное подсоединение. Подвод выполняют к верхнему дальнему углу, остывшую воду отбирают от нижнего ближнего. Траектория потока исключает застойные зоны внутри сушилки.

Подключиться с одной стороны проще: трасса не пересекает габариты лесенки. При верхней подаче в обоих случаях эффективно действует «гравитационный насос».

Установка радиаторов с боковым или диагональным подключением выше врезки в стояк увеличивает вероятность завоздушивания.

Наличие смещенного или зауженного байпаса при нижней разводке увеличивает риск остановки потока. Движение жидкости прекращается, когда давление искусственной циркуляции уравнивается с гравитационным напором от разности температур и плотностей.

Ситуацию провоцируют:

  • Длинные трубопроводы.
  • Заниженное сечение плетей.

Помогает перенос лесенки ближе к магистрали, замена зауженных участков. Зачастую полотенцесушитель не греет из-за зарастания стальных труб. Пластиковые изделия меньше подвержены «недугу».

Разновидности бокового подсоединения:

  • Простое – с наружной резьбой или накидной гайкой, подходит для открытой прокладки линий.
  • Через углы – способствует равномерному прогреву решетки.
  • Заднее – оптимально сопрягается с трассой, спрятанной за отделкой.

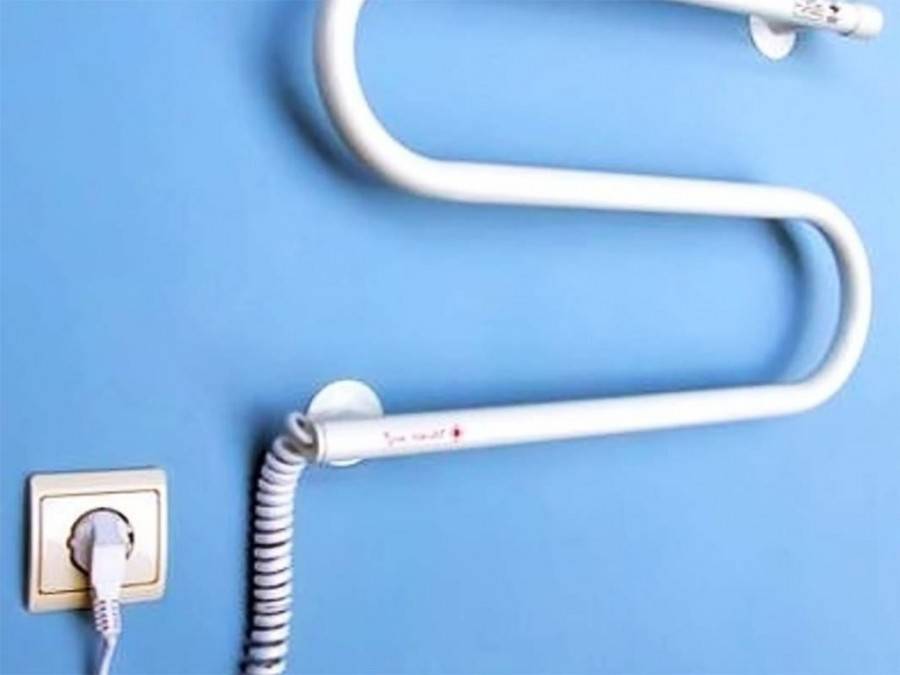

Особенности установки электрического полотенцесушителя

Как уже говорилось выше, монтаж своими руками приспособления с электронагревом гораздо проще, но необходимо обязательно помнить об особенностях, связанных с безопасностью его эксплуатации

Этих советов немного, но важность каждого из них вряд ли можно оспорить

Монтаж приспособления с электронагревом

Если розетка, к которой подключен прибор, находится в ванной комнате, она обязательно должна быть влагозащитной и обладать специальной крышкой, изолирующей от воды. Заземление – обязательное условие, исключающее образование статического электричества на поверхности сушителя. Использовать прибор автоматического отключения электричества

Условие непререкаемо, если не хотите получить поражение током во время водных процедур! Желательно использовать скрытую проводку, исключающую попадание влаги на провод

При покупке надо обращать внимание на тип электросушителя. Маслосодержащие – требуют жесткого закрепления в одном положении, долго разогреваются и медленно остывают, но установка заземления – непременное условие

Кабельные – можно поворачивать как удобно, быстро нагреваются и быстро остывают, заземление желательно, но необязательно.

Как правильно выполнить подключение?

Устанавливать оборудование в помещении ванной комнаты необходимо в соответствии с принятыми стандартами. Таким образом, схема подключения полотенцесушителя к стояку горячего водоснабжения должна отвечать требованиям СНиП 2-04-01-85. К отопительной системе подобная конструкция подключается в частных домах, которые оснащены системой индивидуального отопления.

В многоквартирных строениях монтаж целесообразней проводить в полном соответствии с проектом, при необходимости — к отдельному стояку. Этот подход вполне оправдан, ведь центральная отопительная система функционирует лишь в холодное время года, а подача воды осуществляется постоянно.

На принцип подключения не влияет тип полотенцесушителя: важно грамотно обеспечить подачу и отток. В результате будет производиться регулярная подача воды

В зависимости от конструктивных особенностей возможны следующие способы подключения:

  • Устройство с верхним подключением.
  • Полотенцесушитель с нижним подключением.
  • В нижней части сантехнического устройства.
  • Подключение по диагонали (используется для «лесенок»).

Таким образом, схема подключения полотенцесушителя к стояку напрямую зависит от условий монтажа и типа конструкций.

Виды полотенцесушителей для ванны

В зависимости от того, какой тип тепловой энергии используется устройством для нагрева, различают следующие их виды:

  • Водяной. Подключается к центральной системе водоснабжения и, за счёт циркуляции в нём горячей воды, нагревается;
  • Электрический. Работает от сети, не зависит от горячего водоснабжения и может подключаться не только в ванной комнате, но и в любом другом помещении, его работу можно регулировать по желанию и включать прибор только при необходимости;
  • Комбинированный. Может работать от водоснабжения и от электричества, можно переключать его работу в удобный режим, например, когда горячее водоснабжение в домах отключают, сушилка продолжает работать от электросети.

Виды кабельного нагревателя

Греющий кабель бывает двух видов:

Резистивный. Обладает низкой стоимостью. Достаточно прост в монтаже. Обычно применяется в быту для обогрева труб диаметром до 40 мм и для оснащения системы тёплого пола. Принцип работы этого элемента заключается в укладке специальных датчиков и провода по всей длине трубопровода. Датчики реагируют на любые изменения температуры и периодически подключают и отключают систему обогрева.

Укладывать провод можно спиральным и ленточным способом. При помощи алюминиевой ленты он крепится к трубам. Во время монтажа ни в коем случае нельзя допускать его чрезмерного натяжения. Для равномерного распределения тепла можно обмотать провода и трубы алюминиевой фольгой. Также нужна надёжная система теплоизоляции. Для теплоизоляции подойдёт минеральная вата.

Саморегулирующийся. Используется для обогрева труб диаметром больше 40 мм, ёмкостей, кровли, электрощитов, водостоков и прочего. Этот греющий провод представляет собой 2 изолированных проводника находящихся в полимере, который, под воздействием перепада температуры, изменяет сопротивление. Это значит что при снижении температуры воздуха сопротивление полимера снижается и сила тока увеличивается, что приводит к увеличению производимого тепла. При этом не нужны никакие регуляторы температуры и электронные датчики.

Если температура воздуха поднимается, то этот процесс идёт в обратном направлении. Саморегулирующийся греющий кабель имеет длительный срок службы. Экономичность и безопасность кабеля обеспечивается надёжной изоляцией.

Преимущества саморегулирующихся кабелей

  • У саморегулирующегося кабеля более высокая устойчивость к скачкам напряжения. В случае если напряжение повышено длительное, время кабель не сгорит.
  • Саморегулирующийся кабель можно резать на куски нужного размера. А вот у резистивных фиксированная длина.

Какую схему установки выбрать

Теперь, когда мы разобрались с видами полотенцесушителей, важно рассмотреть и определить способ установки. Первым делом важно одобрить схему, по которой будет устанавливаться агрегат

Если этого не сделать, то возможна вероятность появления ошибки, из-за которой все перестанет работать или вовсе не запустится.

Самый простой вид заключается в продолжении главного стояка. Таким образом вся схема будет представляться в виде буквы «U». При таком исполнении недопустима установка кранов, так как в таком случае можно оставить без воды соседей.

Для того чтобы можно было перекрывать воду для полотенцесушителя, важно установить байпас.

Важно знать несколько правил, если устройство подключается в двух и более метрах от главного стояка:

  • Верхний отвод воды должен устанавливаться выше полотенцесушителя, нижний – соответственно ниже.
  • Обязательное отсутствие горбов, так как иначе неизбежно появление воздушных пробок.
  • Требуется желательная теплоизоляция труб.

Существует еще некоторый перечень правил, который поможет правильно установить схему полотенцесушителя с нижним подводом воды.

  • В случае различий диаметров стояка и байпаса необходимо врезать подвод воды немного ниже полотенчика
  • Самый нижний подвод воды должен быть ниже полотенцесушителя
  • Желательно покрыть трубы теплоизоляцией
  • Наличие горбов также недопустимо

Преимущества и особенности нижнего подключения

Подобные схемы установки агрегата популярны в последние годы. Потому что закрепив полотенцесушитель снизу, можно спрятать лишние трубы различными аксессуарами или предметами интерьера. В магазинах можно найти большой ассортимент моделей, которые будут установлены таким способом. Но при внешней привлекательности схема нижнего подключения менее эффективна, чем соединение прямое или боковое. И, чтобы она работала, стоит учесть ряд моментов:

  1. Для эффективности установленного агрегата нижний отвод стояка обязательно должен быть ниже края полотенцесушителя.
  2. Если верхний отвод стояка при зауженном или смещенном байпасе находится ниже агрегата, чтобы он работал при любом направлении потока воды. Даже при использовании ровных труб необходим небольшой подъем. Строго горизонтальное положение отвода допускается только при использовании широких труб и небольшого расстояния от стояка.
  3. Вертикальные участки труб могут быть любой длины. Это позволит врезать их как можно ближе к полу независимо от высоты полотенцесушителя. Эффективность не потеряется независимо от направления движения воды в стояке.
  4. Изгибы при таком подключении также недопустимы, поскольку они представляют место для образования воздушных пробок.
  5. Однако если планируется нижнее подключение, а места врезки труб находятся так высоко, что для соблюдения всех условий подключения прибор окажется слишком высоко, одну из подводок можно расположить выше нижнего края полотенцесушителя, соблюдая два основных условия. Во-первых, направление потока воды в стояке должно быть строго нисходящим. И верхний отвод обязательно должен быть ниже края прибора. Иначе система будет нерабочей.
  6. Наличие термоизоляционного слоя обязательно, поскольку все элементы отвода обычно стараются скрыть.

Ввиду имеющихся условий стоит обратить внимание на популярные схемы подключения полотенцесушителя. Некоторые из них могут быть заведомо нерабочими из-за несоблюдения норм. Поэтому если мастер предлагает вам варианты с изгибами подвода, суженным или смещенным байпасом, будьте внимательны

Так вы избежите разочарований, когда при исправной системе горячего водоснабжения полотенцесушитель будет оставаться холодным

Поэтому если мастер предлагает вам варианты с изгибами подвода, суженным или смещенным байпасом, будьте внимательны. Так вы избежите разочарований, когда при исправной системе горячего водоснабжения полотенцесушитель будет оставаться холодным.

Подведем итоги: установить или можно, не имя специальных навыков. Самым простым для подключения вариантом может быть прибор, работающий за счет электрической энергии.

Поскольку основных вариантов подсоединения полотенцесушителя к стояку несколько: прямое, боковое, диагональное или нижнее, выбор стоит осуществлять, исходя из первоначального положения устройства и его высоты. Наиболее простым в исполнении является прямое подключение.

Несколько условий стоит учесть при выборе бокового или нижнего метода, особенно если используется смещенный байпас или суженные трубы. Выбирая один из последних способов, анализируйте и отказывайтесь от вариантов, которые будут заведомо нерабочими. И тогда ваш полотенцесушитель будет красивым и функциональным предметом интерьера.

Материалы для изготовления

Для изготовления коллекторного узла можно использовать трубы: металлические (круглого и прямоугольного сечения) или полипропиленовые. Соединение отводящих контуров с коллекторной трубой производится через шаровые или вентильные краны, с помощью которых регулируется подача теплоносителя на каждый участок отопительной системы.

Узел из полипропилена

Для этого используются куски полипропиленовой трубы, к примеру, диаметром 32 мм (можно остатки от сооружения отопительной системы дома) и несколько фитингов в виде тройников размерами 32/32/32 — его устанавливают на конце коллекторного узла, и 32/32/16 — промежуточные элементы для соединения с отводящими каналами по участкам.

Фото 1. Коллектор для системы отопления, изготовленный из полипропилена. Красными линиями обозначен поток теплоносителя.

Первый тройник монтируют перпендикулярно основной трубе. Два внешних его патрубка, расположенные вертикально, соединяют так: к верхнему соединяется воздухоотводчик, к нижнему сливной кран. К противоположному концу коллекторной установки монтируется вентиль или шаровой кран. От него будет идти труба в сторону котла.

Промежуточные тройники соединяются в одну конструкцию, которая и будет называться коллектором. Поэтому сначала собирается коллекторная установка путём сваривания тройников 32/32/16 с кусками труб 32 мм, после чего устанавливается тройник 32/32/32 и с противоположной стороны кран. Далее присоединяются к промежуточным фитингам краны или вентили на патрубки 16 мм. Именно с их помощью и будет проводиться настройка подачи теплоносителя в каждый контур.

Преимущества устройства из полипропилена

В первую очередь надо отметить дешевизну конструкции, потому что для этого придётся лишь приобрести небольшое количество тройников и кранов. Другие достоинства:

  • если грамотно провести сварку, то такая конструкция не будет подтекать;
  • полипропилен не подвержен коррозии, не гниёт и не изменяет своих характеристик под действием воды и высоких температур;
  • небольшой вес прибора;
  • простота монтажа.

Из латунных фитингов

Для сборки такой установки используют фитинги и вентили из латуни.

Для этого надо те же тройники соединить двусторонними муфтами посредством резьбового соединения с обязательной намоткой на резьбу герметизирующего материала.

При этом, если резьба на тройниках внутренняя (что чаще всего и встречается), то муфты должны быть с внешней резьбой и поджимающими гайками.

Количество тройников — количество контуров, плюс один. Последний устанавливается на конец коллектора и соединяется двумя патрубками со сливным краном и воздухоотводчиком.

Из профильной трубы

Это самый сложный процесс, связанный со сварочными работами по металлу. Здесь требуются навыки и опыт, потому что сварка двух труб требует полного проваривания стыка во всю толщину соединяемых изделий.

Предварительно на бумаге рекомендуется набросать эскиз с точным определением мест расположения патрубков. В качестве патрубков берутся сгоны диаметром, соответствующим размерам труб отводящих контуров. Параметры на бумаге переносятся на профилированные трубы, используемые в качестве коллектора. Их сечение или 80х80, или 100х100 мм.

Фото 2. Коллектор для отопления, изготовленный из профильных труб. Красным цветом обозначен горячий теплоноситель, синим — холодный.

На них с одной стороны наносятся места расположения патрубков с точным обозначением внешнего диаметра. После чего газовым резаком или плазморезом вырезаются отверстия. К ним строго перпендикулярно привариваются сгоны. С одного торца большая труба закрывается металлической заглушкой (крепление производится электросваркой).

С другой стороны устанавливается такая же заглушка, в которой предварительно вырезается отверстие под соединение с вентилем или краном. То есть, в отверстие врезается сгон. Места сварки обязательно зачищаются металлической щёткой от окалин.

Два таких элемента соединяются в одну конструкцию путём установки между ними металлических профилей. Один соединяется с контуром подачи теплоносителя, второй с контуром обратки. Лучше, если обозначить разные группы разным цветом: красный используется для подачи, синий для обратки.

Пошаговая установка полотенцесушителя своими руками

Первым делом необходимо подобрать элементы, которые будут соединять полотенчик с отводами воды

С ними важно использовать чашечки (отражатели) для декора, если вы хотите, чтобы все внутренности были закрыты.

Следующим шагом необходимо  намотать фум-ленту на резьбу этих самых деталей – фитингов. Это требуется для того, чтобы соблюдалась герметичность соединения

Готовые фитинги с отражателями необходимо накрутить на трубы отвода, важно делать это аккуратно. Не забудьте поместить внутрь кольца уплотнителя.

Далее необходимо примерить полотенцесушитель на места крепления, если все сидит идеально, то следует наметить точки подвешивания устройства на стену при помощи кроншейнов

Затем важно очень аккуратно и медленно высверлить отверстия под крепления.

Теперь наша инструкция как установить полотенцесушитель подразумевает плотную фиксацию. Накиньте тряпочку на места гаек и специальным ключом в два оборота плавно затяните их. После чего можно пустить воду и проверить герметичность установки.

В случае, если все в порядке, то можно наживлять основные крепления полотенчика и на этом установка будет полностью завершена. Если же что-то идет не так и где-то подтекает, то необходимо закрыть краны, все разобрать и проверить герметичность мест соединения, возможно слетели кольца или что-то еще.

Вы можете также поискать иные схемы как установить полотенцесушитель, так как существует масса схем подключения , главное выбрать нужную под ваш конкретный случай и не допустить ошибок.

Как заменить прокладку в полотенцесушителе самостоятельно

Чтобы заменить прокладку в полотенцесушителе вам будет необходимо:

  • Выяснить к чему подключен, ваш полотенцесушитель: к центральному отоплению или к системе ГВС;
  • Написать ЖЭК, чтобы стояк отключили;
  • Заплатить за услугу отключения стояка;
  • Начать замену прокладки;
  • Убрать краску с американок;
  • Вывернуть гайки;
  • Осуществить замену прокладок;
  • Присоединить ваш полотенцесушитель и вкрутить гайки;
  • Убедиться, что протечки отсутствуют.

Подобрать нужный полотенцесушитель, а также детали для его установки вы сможете без проблем, так как сейчас довольно много производителей полотенцесушителей. И вы сможете подобрать себе полотенцесушитель по дизайну и цене. А теперь вам осталось только наслаждаться работой полотенцесушителя, ведь он так полезен в нашем современном мире.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
