Как выбрать автоматическую насосную станцию для системы водоснабжения

Монтаж насосной станции

Установка поступает на реализацию в полном сборе и готова к эксплуатации. Потребителю необходимо присоединить агрегат к всасывающему трубопроводу и водопроводящей системе. Предварительно рекомендуется установить обратный клапан на всасывающей трубе для удержания воды при отключении от электросети. При наличии механических включений устанавливается сетчатый фильтр.

Агрегат рекомендуется устанавливать с применением амортизационного материала для снижения вибрации, создаваемой при работе насоса. Установка должна быть снабжена заземлением. Полностью подсоединив насосную станцию к водопроводной системе, необходимо заполнить водой всасывающий трубопровод и корпус насоса через пробку заполнения.

Проверив герметичность узлов подсоединения необходимо подкачать давление до уровня, рекомендуемого производителем через специальный штуцер. После этого агрегат можно включать в электросеть.

Следует учитывать, что в зимнее время помещение должно отапливаться. Если оборудование установлено в шахте, то крышка люка должна быть двойной и иметь утепление.

Самые тихие

Grundfos MQ 3-35

Плюсы

  • Практически бесшумная работа
  • Небольшие габариты из-за отсутствие отдельного гидроаккумулятора
  • Надежность
  • Нет необходимости в дополнительной автоматике
  • Ровное давление без гидроударов

Минусы

Большая стоимость

От 20 000 ₽

Насосная станция с надежной и простой автоматикой. Заявлено поднятие воды с глубины 8 м. Но в таком режиме модель будет работать очень напряженно и шумно. Оптимальная глубина 4 м. При этом устройство сможет обеспечить хороший напор и не будет перенапрягаться. Хорошо подойдет для чистой воды, так что если в жидкости много песка или других загрязнений, станция может быстро выйти из строя.

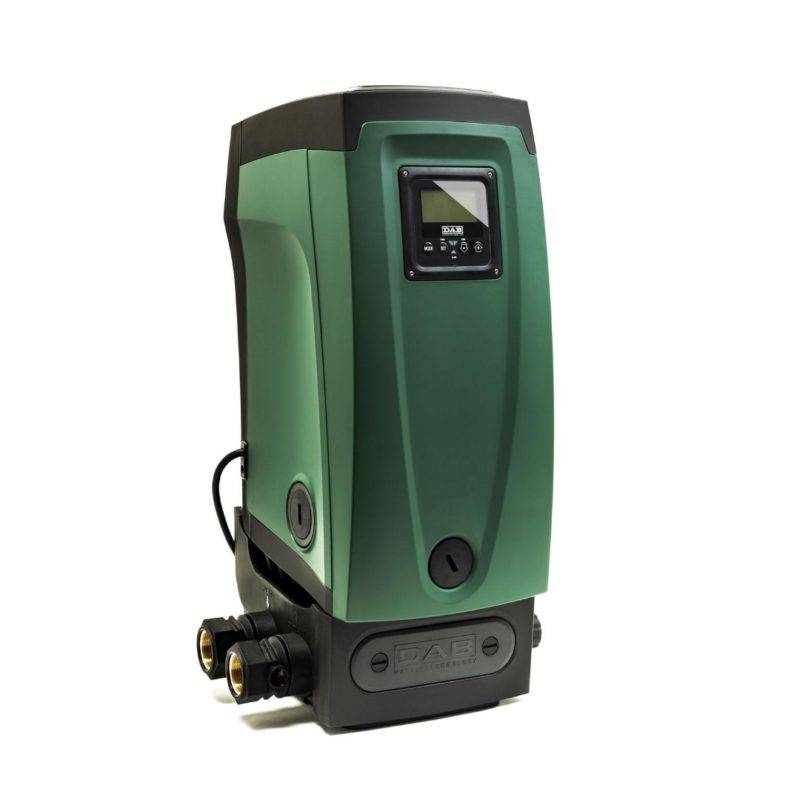

DAB E.Sybox

Плюсы

  • Невероятно тихий аппарат
  • Мощность
  • Частотное регулирование
  • Удобное электронное меню
  • Функция самодиагностики

Минусы

Высокая цена

От 74 000 ₽

Продвинутая модель с очень широким функционалом и возможностью подключения к единой системе управления.  При мощности 1550 Вт способна обеспечивать напор 65 м при глубине всасывания 8 м.  Установка возможна как вертикальная, так и горизонтальная. Допустимая температура окружающей среды 50°C. Насосная станция оснащена функцией автоматического контроля за уровнем воды и защитой от сухого хода.

Grundfos SCALA2 3-45

Плюсы

  • Красивый внешний вид
  • Крепкий корпус
  • Хорошая система защиты
  • Компактность
  • Легкость

Минусы

Не самая продуманная программа управления

От 22 900 ₽

Красивый и компактный аппарат, способный работать практически бесшумно. Обеспечивает максимальный напор 45 м при глубине всасывания 8 м.  Пропускная способность 3 куб. м/час позволяет довольно быстро наполнять емкости или оснастить водой небольшой дом.  Допустимая температура жидкости до 45°C. Аппарат выделяется рядом дополнительных функций, среди которых защита от цикличности, ограничение времени работы и индикатором ошибок на внешней панели.

Конструктивные особенности и принцип работы

Поэтому для загородного домохозяйства оптимальный вариант – устройство автономного водоснабжения на базе насосной станции, которая состоит из следующих обязательных элементов:

  • насоса;
  • гидроаккумулятора;
  • блока для автоматического управления работой станции.

Кроме того, при комплектовании оборудования стоит обратить внимание на наличие обратного клапана – устройства, препятствующего оттоку воды и препятствующего образованию воздушных пробок. Также потребуются различные шланги, фитинги для прокладывания коммуникации и монтажа, а для исключения попадания в насос и систему песка и других нерастворимых частиц понадобится установка сетчатого фильтра.

Также потребуются различные шланги, фитинги для прокладывания коммуникации и монтажа, а для исключения попадания в насос и систему песка и других нерастворимых частиц понадобится установка сетчатого фильтра.

Важными элементами насосной станции можно считать наличие защиты от «сухого хода» – специального реле, исключающего запуск насоса при недостаточном уровне или отсутствии воды, и манометра, регулирующего и контролирующего уровень давления в системе.

Принцип работы насосной станции основан на цикличности:

  • после запуска насоса происходит подача воды в гидроаккумулятор до полного заполнения;
  • работой насоса при этом управляет реле давления, которое после достижения предельных параметров производит отключение;
  • подача воды к точкам водоразбора происходит непосредственно из накопительной емкости, поэтому, когда уровень воды снижается, а, соответственно, понижается и давление, в работу снова включается насос и компенсирует расход.

Таким образом, в системе водоснабжения дома постоянно будет поддерживаться давление на нужном уровне, что позволяет одновременно использовать несколько точек водоразбора. И даже в том случае, если происходит аварийное выключение электроподачи, дом всегда будет обеспечен резервным запасом воды, объем которого совпадает с объемом гидробака.

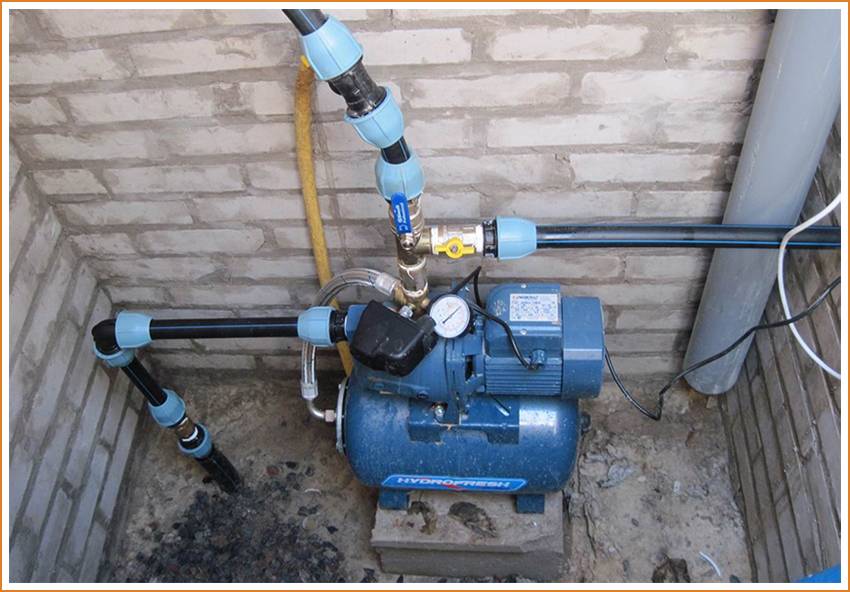

Подсобные помещения

Работа насосной станции сопровождается высоким уровнем шума, что делает практически невозможным монтаж оборудования в непосредственной близости с жилыми комнатами. Если этот вариант является неизбежным, и установка насосного оборудования предполагается в кладовке или в коридоре, то нужно позаботиться о максимальной звукоизоляции помещения.

Если качать воду из скважины насосной станцией для дачи планируется использовать только в летний период, то рекомендуется воспользоваться переносным компактным агрегатом. Его можно установить во временном сооружении, которое будет защищать от осадков. Самый простой вариант – деревянная конструкция в виде ящика. На зиму оборудование и временный водопровод разбирают и убирают на хранение в теплое помещение.

Для чего нужна насосная станция и какие выгоды несёт в себе её установка

Главное достоинство современных насосных станций (НС) заключается в том, что с их помощью можно организовать полноценное автономное водоснабжение загородного дома, дачи, коттеджа или ресторана.

При всей своей компактности, современная насосная станция способна обеспечить водой большой загородный коттедж, рассчитанный на проживание нескольких семей

Хоть стоимость подобного оборудования и предполагает дополнительные вложения по сравнению с простым центробежным или вибрационным насосом, установка насосной станции, которую ещё называют гидрофор, несёт в себе множество плюсов:

  1. Возможность провести монтаж и демонтаж агрегата в кратчайший срок. Благодаря тому, что насосная станция является собранным и отрегулированным устройством, установить и подключить её к водопроводу сможет даже новичок.
  2. Универсальность. Оборудование этого типа подходит для забора воды из любых источников – колодца, скважины, искусственного резервуара или природного водоёма.
  3. Запас воды. В состав насосной станции входит гидроаккумулятор, который обеспечит резервное водоснабжение на период отключения электроэнергии.
  4. Работа на скважинах любого размера. Использование поверхностного насоса и длинного заборного шланга позволяет откачивать воду из скважин с минимальным диаметром обсадной трубы.
  5. Высокая надёжность. Частота включений насоса, работающего совместно с накопительной ёмкостью, снижается в несколько раз, а это значит, что кратно растёт его ресурс и долговечность.

На фоне многочисленных достоинств современных НС небольшие недостатки в виде шумности и необходимости периодического контроля и регулировки можно считать несущественными.

Насосная станция является агрегатом, полностью готовым к работе, поэтому провести её монтаж сможет даже новичок

Установка и схема станции

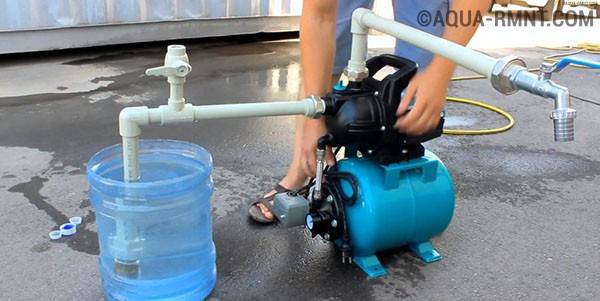

Установка насосной станции в частном доме осуществляется либо специалистами, либо силами хозяев. В последнем случае часто требуется пошаговая инструкция. Первый этап в ней — разработка схемы установки оборудования. Можно прорисовать на компьютере или простой бумаге.

Второй этап — подготовка станции и фильтров, если те не входят в базовую комплектацию. Потребуются также обратный клапан, коннекторы, фум-лента, канцелярский нож, отвертки, поливающие пистолеты, шланг для подачи и гофрированный для забора жидкости.

Согласно схеме оборудование опускается в колодец, скважины или же устанавливается на «постамент» в подсобном помещении. При этом подводится гофра диаметром с выпуск насоса или больше.

Соединение герметизируется фум-лентой. Попросту говоря, это пленка из фторопласта. На противоположном конце гофрированного шланга ставится обратный клапан заборного типа.

Разобравшись с гофрой, нужно соединить станцию с системой водоснабжения. Применяются коннекторы. Такие устройства-переходняки используются не только в монтаже насосов, но и при подключении к интернету, теле-сигналу.

После подключения насоса к системе водоснабжения, встроенный фильтр или заливную головку прибора заполняют водой, выпускное соединение заворачивают. Это подготавливает станции к эксплуатации.

Следующий шаг — подключение кабеля от насоса к розетке. Далее, приоткрываются краны, — нужно спустить воздух. Когда насос включается и подается вода, краны блокируются. Система введена в эксплуатации. Подключение насосной станции считается легким, доступным для осваивания большинством домовладельцев.

Лучшие производители

Сложно выбрать насосную станцию водоснабжения для дачи, когда на рынке представлено огромное количество моделей от разных производителей. Однако существует несколько брендов, чьи насосные станции уже давно зарекомендовали себя как самые лучшие аппараты в своем сегменте.

Grundfos

Одним из ведущих производителей насосного оборудования является компания Grundfos. Датский бренд считается главным по части насосов для дачного использования.  Фирма ежегодно выпускает огромное количество различных насосов и насосных станций в разных ценовых категориях.

DAB

Итальянская компания DAB также предлагает своим клиентам лучшие насосы для всех возможных целей.  История компании ведется с 1975 года, еще когда производством качающего оборудования занимался маленький завод.

ДЖИЛЕКС

Также стоит обратить внимание на продукцию компании ДЖИЛЕКС. Различные водяные насосы и насосное оборудование с гарантией от производителя

Подбор насосной станции должен проводиться не только на основе различных топов, но и по личным предпочтениям и конкретного назначения. Для обеспечения дома с несколькими кранами понадобиться мощный аппарат. Для полива можно остановиться на бюджетной станции.

Монтаж насосной станции

Установка поступает на реализацию в полном сборе и готова к эксплуатации. Потребителю необходимо присоединить агрегат к всасывающему трубопроводу и водопроводящей системе.

Предварительно рекомендуется установить обратный клапан на всасывающей трубе для удержания воды при отключении от электросети. При наличии механических включений устанавливается сетчатый фильтр.

Полностью подсоединив насосную станцию к водопроводной системе, необходимо заполнить водой всасывающий трубопровод и корпус насоса через пробку заполнения.

Проверив герметичность узлов подсоединения необходимо подкачать давление до уровня, рекомендуемого производителем через специальный штуцер.

После этого агрегат можно включать в электросеть. Следует учитывать, что в зимнее время помещение должно отапливаться. Если оборудование установлено в шахте, то крышка люка должна быть двойной и иметь утепление.

Что такое бытовая насосная станция

Станции водоснабжения автоматические представляют собой комплекс оборудования для откачивания воды из источника, её подачи в водопроводную сеть и поддержании в ней требуемого давления. Они очень востребованы в частных домовладениях, на дачных и приусадебных участках.

Из чего состоит

Основные элементы насосной станции показаны на этой картинке:

Насосная станция: основные элементы

Само устройство состоит из:

  • Самовсасывающего поверхностного насоса с электромотором;
  • Гидроаккумулятора (накопительного бака);
  • Реле давления;
  • Соединительного гибкого шланга;
  • Блока управления.

Принцип работы

Расскажем подробнее о станции автоматического водоснабжения – как работает, что нужно учесть при её подключении и эксплуатации.

Упрощенно схема функционирования оборудования выглядит примерно так:

  • Насос через всасывающий патрубок качает воду из источника;
  • Вода подается в накопительный бак – гидроаккумулятор, состоящий из внешнего жесткого корпуса и внутренней резиновой емкости для воды;
  • Объем жидкости, которую он может принять, ограничен не только вместительностью бака, но и уровнем давления в нем;
  • Давление, при котором насос включается и отключается, устанавливается своими руками на специальном реле;

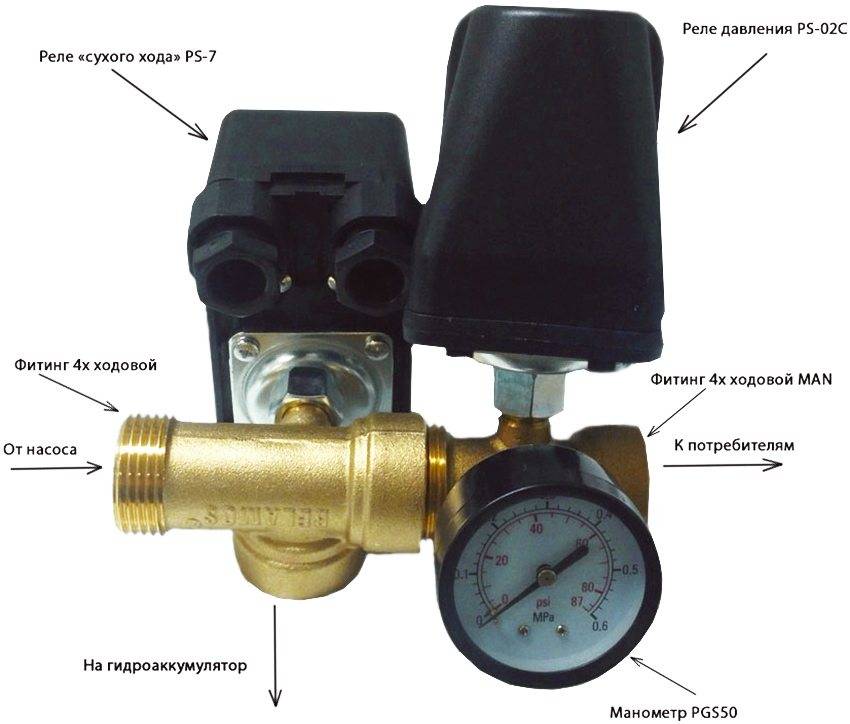

Реле давления и реле сухого хода повышают эффективность работы оборудования

  • При неработающем насосе вода поступает в систему из гидроаккумулятора до тех пор, пока давление в нем не достигнет минимального установленного уровня;
  • Как только это происходит, реле давления включает насос, и он качает воду в бак до достижения максимального давления.

Состояние внутренней емкости при минимальном и максимальном давлении

Объем гидроаккумулятора может быть разным. Его подбирают с учетом того, в каком режиме будет использоваться вода, и в зависимости от необходимого минимального её запаса.

Чем больше потребляемый объем, и чем чаще будут происходить включения кранов и приборов, тем больше должна быть и емкость бака. Это позволит уменьшить количество включений и выключений насоса в единицу времени, продлит срок его службы, и ремонт станций автоматического водоснабжения потребуется нескоро.

Гидроаккумуляторы разной емкости

Большой накопительный бак стоит выбрать и в том случае, если случаются частые перебои с подачей электроэнергии, без которой насос не работает. Запаса воды в нем при экономном использовании хватит надолго.

Насосы на такие станции устанавливаются разных типов.

Самые распространенные – центробежные и вихревые:

  1. Первые более «выносливые», так как могут перекачивать воду с механическими включениями размером до 1 мм.
  2. Устройства вихревого типа гораздо требовательнее к качеству перекачиваемой жидкости. Размеры содержащихся в ней твердых частиц не должны превышать 0,1 мм.

Основной недостаток поверхностных насосов – это небольшая глубина всасывания. Они могут подавать воду только из неглубоких скважин и колодцев. Однако эту проблему помогает решить выносной эжектор – специальное устройство, ускоряющее поток жидкости за счет разности давлений.

Так как станции автоматического водоснабжения и их ремонт обходятся недешево, эти нюансы нужно учитывать при покупке, при необходимости оснащая систему дополнительными фильтрами

Также стоит обратить внимание на наличие в комплекте оборудования обратного клапана – он есть не у всех моделей. Обратный клапан устанавливается на всасывающем трубопроводе перед насосом, чтобы вода при его отключении не вытекала из системы обратно в источник

Схема подключения

Если вы хотите узнать, какими характеристиками обладает та или иная станция автоматического водоснабжения – инструкция вам в помощь.

Теплоизоляция наружного водопровода

Расположение труб ниже уровня промерзания земли позволяет избежать мероприятий по утеплению магистрали. Однако не все участки могут похвастаться достаточно низким уровнем грунтовых вод, что полностью исключает возможность рыть глубокие траншеи. В этом случае решением проблемы становится укладка труб на небольшой глубине и правильное утепление наружного водопровода.

Сравнительно недавно единственным способом было оборачивание труб наружных коммуникаций теплоизоляционным материалом и полиэтиленовой пленкой для защиты от воды.

Современные методы, материалы и технологии делают процесс утепления более простым и существенно повышают эффективность теплосбережения. К современным способам утепления можно отнести заключение труб в твердую пенополистирольную скорлупу на одном из этапов производства.

Подогревающий кабель, протянутый вдоль магистрали и закрепленный на трубе, является наиболее эффективным вариантом для водопроводной трубы диаметром 32 мм. Однако такой вариант имеет один существенный недостаток – необходимость в подключении к сети электроснабжения

Подобная проблема не имеет особой важности для собственников загородного жилья, которые постоянно живут в автономном режиме. На случай отключения электроэнергии у них имеется альтернативный вариант – генератор, работающий на газе, бензине или дизельном топливе.

Типы насосов

Вне зависимости от типа используемого насосного оборудования в любом случае цель их эксплуатации – обеспечить подачу воды к кранам. В то же время все модели можно различить по принципу работы. Это утверждение верно и в отношении вибрационных и центробежных насосов.

  • Если говорить о центробежном насосе, то в нем рабочим узлом выступает крыльчатка, которая поддерживает необходимое давление воды. Двигаться ее в камере заставляет электродвигатель, и, подвергаясь воздействию центробежной силы, жидкость начинает течь вверх по шлангу.
  • У вибрационного насоса все происходит немного иначе: для поддержания необходимого давления предусмотрен поршень, а схема его работы заключается в движении вверх-вниз.Также здесь имеется катушка индуктивности, работающая от сети 220 В. Благодаря ей поддерживается переменное магнитное поле. В момент увеличения магнитного поля поршень приближается к катушке, в результате в рабочую камеру насоса начинает течь вода. После уменьшения силы магнитного поля на поршень воздействует упругая пластина. Чтобы избежать вытекания воды, впускной клапан ограничивает ее выход, а сам поршень уже начинает выводить воду из камеры.

Технические параметры выбора насосной станции для дачи или загородного дома

Заглядывая в технический паспорт устройства, внимание покупателя должны привлечь такие параметры, как:

  • производительность;
  • мощность;
  • объем гидроаккумулятора.

Производительность оборудования – один из важнейших показателей, так как от него зависят возможности насосной станции обеспечивать потребности дома в полном объеме. Как правило, у большинства установок, предназначенных для бытового использования, он составляет от 2 000 до 6 000 л/час.

Также, в зависимости от суточного водопотребления в доме выбирается и мощность оборудования: при недостаточной насос будет работать на пределе и свой рабочий ресурс он исчерпает очень быстро.

Приобретение мощной установки неоправданно в основном с экономической точки зрения, так как ее энергопотребление будет несколько выше, а потенциальный объем перекачиваемой воды просто не найдет применения.

Разбег по мощности достаточно велик, но, как правило, он находится в пределах 0,25-1,5 кВт

Важно учитывать и емкость гидроаккумулятора с учетом водопотребления семьи в сутки, а также материала, из которого он изготавливается

Чугунные установки надежны, но имеют большой вес, стальные отличаются характерной «шумностью» во время работы.

Кроме того, их стоимость значительно выше, чем у чугунных и баков из сверхпрочного пластика, которые из-за своей инертности к воде и химическим соединениям являются самыми популярными.

Как выбрать септик для частного дома? – здесь больше полезной информации.

Что собой представляют насосные станции и для чего служат

Главная задача, которую успешно решает подобное устройство, заключается в обеспечении частного дома количеством воды, достаточным для проживающей в нем семьи. Как многим известно, насос является главным звеном в локальных системах водоснабжения, так как перекачивает воду с более низкого уровня на более высокий. Обычно это или колодец, или скважина.

Техника данного вида нередко применяется не только в частных домах, но также в загородном жилище и на дачах, одним словом, там, где необходимо организовать комфортные условия жизни. А современные бытовые насосные станции для водоснабжения дома и дачи чаще всего имеют компактные габаритные размеры, а также повышенный уровень надежности, что заметно упрощает их эксплуатацию. Но долговременный срок службы автоматической насосной станции для частного дома обуславливается в первую очередь правильным выбором устройства.

Полезные советы перед покупкой

  1. Определиться, с какой целью покупается насосная станция. От этого будет зависеть требуемая мощность, производительность, стоимость.
  2. Выполнить примерные расчеты, необходимые для сравнения с техническими характеристиками оборудования.
  3. Выбрать производителя на основании рекомендаций специалистов и отзывов потребителей.
  4. Следует учесть то обстоятельство, что более высокая стоимость установки в металлическом корпусе по сравнению с пластиком, окупится продолжительным сроком эксплуатации и экономией на сервисном обслуживании.

Насосная станция будет длительное время обеспечивать водоснабжение частного дома, если она правильно установлена и эксплуатируется согласно инструкции.

Лучшие насосные станции с большой глубиной всасывания

Для эффективного всасывания воды из глубокой скважины применяются мощные станции с центробежными насосами. Производительность у них стартует от 40 литров. Применяются асинхронные двигатели мощностью от 800 ватт. Есть модели с прочными чугунными корпусами либо применяется сплав алюминия.

Grundfos Hydrojet JPB 5/24

Цена от 21000 руб.


Немецкий производитель предлагает для дачи модель, которая выдерживает давление 6 бар. Используется одноступенчатая система всасывания, установлен защищенный ротор. Диаметр входного патрубка – 1 дюйм и применяется прочная рама.

ХарактеристикаВеличина
Мощность1000 Вт
Производительность3500 л/час
Напор40 м
Объём гидроаккумулятора24 л

Главные плюсы:

  • Хорошая устойчивость.
  • Подходит для скважин.
  • Низкая шумливость.

Некоторые минусы:

  • Завышенная цена.
  • Сложность обслуживания.

Grundfos Hydrojet JPB 5/24

Quattro Elementi Automatico 800 Ci Deep

Цена от 7500 руб.


При помощи данного товара легко решить проблему с подачей воды в частном дом. Рассматриваются открытые источники водоснабжения и закрытые резервуары. Итальянская компания произвела модель со стальным гидроаккумулятором, а корпус изготовлен из чугуна, поэтому является тяжёлым. Работа обеспечивается за счёт асинхронного двигателя. Модель автоматична и неприхотлива в обслуживании.

ХарактеристикаВеличина
Мощность800 Вт
Производительность2500 л/час
Напор40 м
Объём гидроаккумулятора24 л

Главные достоинства:

  • Надежность крепления.
  • Защищенный мотор.
  • Долгая работа.

Минусы:

  • Проблемы с ротором.
  • Не подходит грязной воды.

Quattro Elementi Automatico 800 Ci Deep

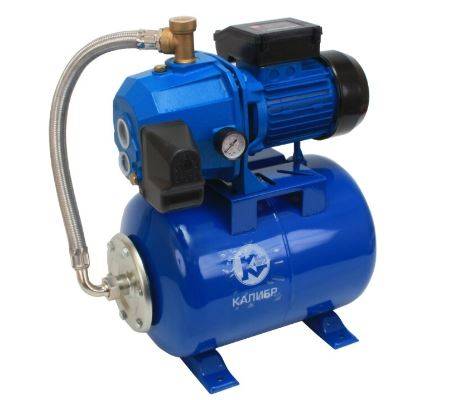

КАЛИБР СВД-770Ч+Э

Цена от 9200 руб.


Среди поверхностных станций с положительной стороны выделяется данная модель. Для неё допускается вода, разогретая до температуры более 30 градусов. Бак используется на 20 литров, и производитель позаботился о подключении. Модель подходит лишь для перекачки чистой воды. Станция устанавливается на дачах и в загородных коттеджах.

ХарактеристикаВеличина
Мощность770 Вт
Производительность4500 л/час
Напор50 м
Объём гидроаккумулятора20 л

Основные плюсы:

  • Автономность системы.
  • Мобильность установки.
  • Простота включения.

Некоторые недостатки:

  • Громко стартует.
  • Завышенная цена.

КАЛИБР СВД-770Ч+Э

Рекомендации для подбора оборудования

Насосная станция – оборудование не из дешевых

Подбирая подходящую модель, имеет смысл обратить внимание на продукцию известных брендов с хорошей репутацией

Слишком низкая цена – не лучший показатель для насосной станции. Обычно такие агрегаты имеют проблемы с качеством, которые проявятся только во время эксплуатации.

Важнейший момент – постпродажное обслуживание и гарантийные обязательства. Изделие должно быть снабжено не только техническим паспортом и подробной инструкцией, но и должным образом оформленными гарантийными документами, которые следует внимательно изучить.

Длительный гарантийный срок автоматической насосной станции обычно говорит о ее высоком качестве. Следует также заранее ознакомиться с порядком оказания гарантийных услуг.

Бывает так, что для ремонта насосной станции по гарантии приходится ехать в ближайший город, область или даже отсылать поломанное оборудование в соседнюю страну, а это долго и крайне неудобно.

По окончании гарантийного срока ремонтом и техническим обслуживанием придется заниматься самостоятельно. Нужно убедиться, что необходимые для этого материалы, запасные части и узлы находятся в свободной продаже, чтобы не пришлось в течение месяцев ожидать доставки нужного для починки станции элемента.

Со временем даже лучшая насосная станция может выйти из строя. Несложный ремонт можно выполнить самостоятельно при наличии подходящих материалов и запчастей

Обычно с насосными станциями известных зарубежных фирм больших проблем не возникает, поскольку они имеют не только широкую дилерскую сеть, но и налаженную систему постпродажного обслуживания своей продукции.

Стоит обратить внимание и на изделия отечественного производства, которые при высоком качестве могут предложить более привлекательные цены на насосные станции

Принцип работы

Функционирование любой насосной станции зависит от насоса, гидроаккумулятора и предназначенной для регулировки давления автоматической системы. После запуска устройства, вода закачивается в напорный резервуар (аккумулятор), после чего она перемещается по трубам

Важно знать, как отрегулировать давление воды регулятором давления, прежде чем приступать к каким либо работам.

Насос отключается, когда достигнут верхний предел давления. Дальнейшее поступление воды происходит за счет наличия давления в резервуаре, пока оно не опустится до нижней предельной величины. Затем насос возобновляет свою работу.

Выводы и полезное видео по теме

Здесь можно посмотреть обзор различных моделей насосных станций:

В этом видео содержатся полезные рекомендации по выбору насосной станции с учетом условий эксплуатации:

Если оборудование выбрано правильно, оно будет работать долго и без поломок. Насосная станция – отличный способ обеспечить достаточный напор в водопроводной системе дома, чтобы сделать его по-настоящему комфортным.

Подыскиваете эффективную и недорогую насосную станцию? Или есть опыт использования таких установок? Оставляйте, пожалуйста, комментарии к статье и делитесь впечатлениями об использовании насосных станций.
