Как отличить батарейку от аккумулятора: внешнее отличие, если нет маркировки

Лучшие варианты

Можно ли зарядить алкалиновые батарейки

Понятие лучшего элемента питания абстрактно: то, что хорошо для игрушек, может не подойти для серьёзного оборудования. Поэтому элементы питания, попавшие в обзор, просто выделяются каким-либо выдающимися характеристиками, ценой либо благосклонностью пользователей.

Robiton Ni-MH PR44 40mAh (40BVH)

Данный аккумулятор — это самый миниатюрный и дешёвый перезаряжаемый элемент питания в продаже. Всего 40 мА-ч, зато и размеры — не больше булавочной головки. Область применения весьма специфическая — слуховые аппараты. Люди с нарушениями слуха сталкиваются с необходимостью подзарядки очень редко, ведь энергопотребление этих устройств минимальное.

ПлюсыМинусы
Миниатюрный размерСравнительно быстрая деградация
безопасность использования
Низкая цена

Perfeo AA 2700 мА/ч Ni-MH

Эти перезаряжаемые батарейки являются одними из самых дешёвых в пальчиковом типоразмере. Четыре полноценных элемента, да ещё и с пластиковым кейсом менее, чем за 500 рублей. Ёмкость каждого элемента 2700 мА-ч, что позволяет их использовать в различных приборах, характеризующихся высоким энергопотреблением.

ПлюсыМинусы
Большая ёмкостьНестабильная работа в течение эксплуатации
Низкая цена
Кейс в комплекте

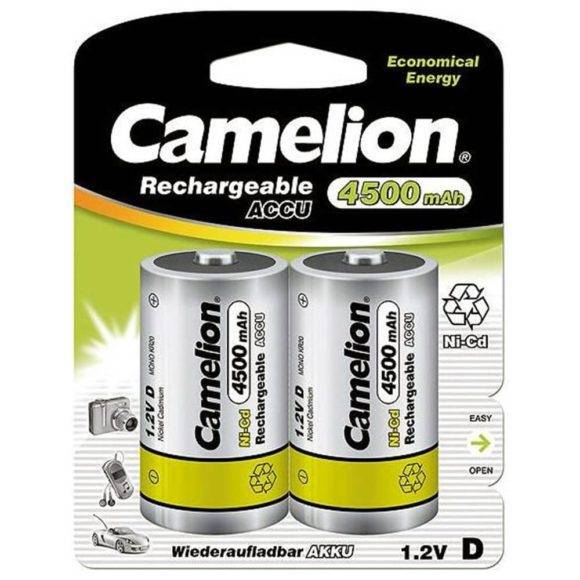

Camelion R20, 1.2 В, 4500 мАч, NiCd BL2

Батареи китайского производства Camelion пользуются популярностью не только в России, но и на рынках Европы, Индонезии, Латинской Америки. Они занимают позицию посередине — между такими брендами, как Duracell или Panasonic, и совсем дешёвым «ноунеймом». Размер D и приличная ёмкость позволяют использовать эти батареи в мощной аппаратуре, а никель-кадмиевая технология адаптирована под высокий зарядный ток

ПлюсыМинусы
Высокая ёмкостьСпецифичность использования типоразмера
Никель-кадмиевое наполнение
Невысокая цена

GP Rechargeable 1000 Series AAA Ni-Mh 950 мА·ч

Батарейки и аккумуляторы GP стали в России самым продаваемым брендом, опередив более дорогие. Причина — умеренная цена, продуманная маркетинговая политика, а главное — правильное выстраивание отношений B2B. Обеспечивая выгодные условия торговым сетям, GP активно внедряет свои устройства на полки магазинов. Качество приведённых в обзоре аккумуляторов вполне сносное, а ёмкость в 1000 мА-ч является золотой серединой для большинства устройств.

ПлюсыМинусы
Хорошо представлены во многих торговых точках, иногда даже неспециализированныхСлучается, скачет значение предзаряда
Оптимальная ёмкость
Умеренная цена

Energizer Accu Recharge Power Plus 9V Крона Ni-Mh 175 мА·ч

Типоразмер PP3 от известной американской компании Энерджайзер. Производство, естественно, Китай. Качество на высоте, а низкая по сравнению с пальчиковыми ёмкость обусловлена выходом тока в 9 вольт. Хороший вариант для замены обычной батарейки соответствующих устройствах, несмотря на цену.

ПлюсыМинусы
Типоразмер «Крона»Небольшая ёмкость
Хорошее качество исполненияВысокая цена
Длительный срок службы

ROBITON 18650-3400 Protected, 3,7 V Li-Ion 3400 мА·ч

Помимо доступных решений в никель-металлгидридном исполнении, компания Robiton выпускает недорогие литий-ионные аккумуляторы в классическом формате АА — в данном случае маркировка 18650. Аккумулятор характеризуется большой ёмкостью, а главное, оснащён электронным блоком, предохраняющим от перезаряда и выхода из строя.

ПлюсыМинусы
Литий-ионная технологияВысокая цена
Отсутствие эффекта памяти
Электронная защита

DURACELL Rechargeable HR03-4BL, 850мAч, AAA

Компания по праву считается лидером среди производителей как батареек, так и аккумуляторов. Акцент делается на самые ходовые форматы АА и ААА. Например, комплект из четырёх мизинчиковых аккумуляторов ёмкостью 850 мА-ч каждый придётся выложить больше тысячи рублей. Что поделаешь, за качество нужно платить.

ПлюсыМинусы
Хорошее качество изготовленияВысокая цена
Долгий срок службы
Большое количество допустимых циклов

Panasonic eneloop AAA Ni-Mh 750 мА·ч

Пример эволюции стандартного никель-металлогидридного аккумулятора. Производитель гордо заявляет о 2100 циклах перезарядки. Вряд ли обычные пользователи могут проверить этот показатель. Но даже исключив маркетинг, можно отметить почти полное отсутствие саморазряда и возможность длительного хранения серии Eneloop.

ПлюсыМинусы
Долгий срок службыВысокая цена
Большое количество циклов зарядки
Минимальный саморазряд при бездействии

Русская Звезда 60R (6СТ-60)

Еще один отечественный автомобильный аккумулятор, который охотно приобретают владельцы автомобилей из-за его невысокой цены и приемлемого качества.

Пусковой ток – 430 А, емкость – 60 Ач, размеры: 242x175x190. Завод-изготовитель дает гарантию на этот АКБ 12 месяцев.

Русская Звезда 60R (6СТ-60) вполне может прослужить и четыре года, и даже пять. Но, как и всякая недорогая российская продукция, может «скончаться» и в кратчайшие сроки. В любом случае, если бюджет поджимает, а батарея срочно нужна, то Русская Звезда 60R (6СТ-60) – неплохой вариант. Цена – 2600 рублей.

Видео про выбор аккумуляторов:

Отличия между типами аккумуляторных батарей

Аккумуляторные батареи имеют немало различий. Главное из них – материал электролита.

Ионно-литиевые

Такие элементы имеют алюминиевый цилиндр. Между анодом из графита и катодом установлена сепараторная часть, пропитанная ионами лития. Конструкция выдерживает не менее 1000 циклов зарядки и разрядки. Аккумуляторы этого типа часто устанавливают в гаджеты и другие приборы, требующие много энергии. Ионно-литиевые АКБ имеют низкую скорость саморазряда и долго остаются функциональными.

На основе никеля и металлогидрида

АКБ, изготовленные на основе металлогидрида и никеля, способны нести большой заряд, медленно теряют энергию. В то же время они обладают выраженным эффектом памяти, т.е. емкость аккумулятора постепенно уменьшается. Никель-металлогидридные АКБ отличаются высокой скоростью саморазряда.

На основе никеля и кадмия

Никель-кадмиевые аккумуляторы являются самыми примитивными, поэтому имеют немало недостатков. Они быстро разряжаются даже без использования и имеют выраженный эффект памяти. В то же время они функционируют под высокой нагрузкой, термостойки, и их при необходимости можно зарядить сильным током. Такие элементы работают даже при минусовой температуре.

Элементы номинальным напряжением 3—3,7 В

Элемент CR2 производства Varta, напряжением 3 В

Цилиндрические элементы

В эту группу входят цилиндрические литий-ионные аккумуляторы, выдающие напряжение 3,7 В и литий-железо-фосфатные аккумуляторы LiFePO4, выдающие напряжение 3,2 В. По конструкции и размерам элементы такого типа похожи на гальванические элементы марганцево-цинковой системы.

Существует исключение в виде типоразмера CR2 (15270), у которых как литиевые элементы, так и литий-ионные аккумуляторы выдают напряжение 3,0 В, а также аккумуляторов CR123 (16340).

ОбозначенияПриблизительная ёмкость, мА⋅чДиаметр, ммДлина, ммКомментарий
ОсновноеДругие
3270065003270
3265060003265
326003000—60003261По размеру похож на элемент D
2698060002698
2665045002665
2635020002635
255002500—50002550По размеру похож на элемент C
226502500—40002265
225002000—30002250Обычно подходит для замены трёх ААА, вставленных в цилиндрический блок последовательно
217002170
207002070
18650168A2200—36001865Из этих элементов собраны аккумуляторные батареи ноутбуков, некоторых электромобилей (например Tesla Roadster)
1850014001850
183509001835
1767018001767По длине — как два элемента R123.
1750011001750По размеру похож на элемент A, в 1,5 раза длиннее R123.
16340Tenergy 30200, R123, RCR123A750—12001734,5Существуют неперезаряжаемые литиевые элементы CR123/CR123A и аккумуляторы CR123A с напряжением 3В и ёмкостью до 1500мАч
CR2, CR17355, 5046LC750—85015,126,7Существуют неперезаряжаемые литиевые элементы с напряжением 3,0В и ёмкостью до 750мАч и аккумуляторы с напряжением 3В и ёмкостью 280—850мАч
145007001450По размеру похож на элемент AA
142502501425По размеру похож на половину элемента AA.
104402501044По размеру похож на элемент AAA
102801801028
10180901018

Миниатюрные элементы («монетки» или «таблетки»)

Основная статья: Миниатюрный элемент питания

ОбозначениеТиповая ёмкость, мА⋅чТок разряда, мАДиаметр, ммВысота, ммКомментарий
МЭКANSI/NEDAноминальныймаксимальныйимпульсный
CR927309,52,7Этот тип элементов используется в различных светодиодных мигалках-украшениях.
CR10255033LC300,1102,5
CR12165034LC300,112,51,6
CR12205012LC400,112,52,0Используется для питания BIOS на планшетах х86/64.
CR12255020LC500,21512,52,5
CR16165021LC500,1161,6
CR16205009LC780,1162,0
CR16321400,1163,2
CR2012550,1201,2
CR20165000LC900,1201,6По высоте 1/2 элемента CR2032, по диаметру равен CR2032. Часто используется пара таких элементов[источник не указан 247 дней ] один поверх другого вместо одного CR2032 в устройствах, для которых 3 В недостаточно. Например, пульт управления, для которого производитель разрешает использовать либо CR2032, либо сдвоенные CR2016, будет работать дольше на одном CR2032, но будет иметь бо́льшую дальность на двух CR2016.
CR20255003LC1600,2202,5Используется в пультах дистанционного управления (видеокамер, автомагнитол и т. д.) и других устройствах (например, велокомпьютерах). В большинстве устройств может быть заменён на элемент CR2032[источник не указан 247 дней ], если это позволяет конструкция держателя элемента.
CR20325004LC2250,2315203,2Используется в компьютерах для питания энергозависимой памяти CMOS и часов, в пультах дистанционного управления, а также в брелоках автосигнализаций.
CR23201750,2232,0
CR23252100,2232,5
CR23302650,2233,0
CR23545600,2235,4
CR24305011LC2900,2243,0
CR24505029LC6103024,55,0Используется в малогабаритных устройствах, потребляющих относительно большой ток и требующих длительного хранения (до 10 лет)
CR247710000,2247,7
CR30325600,2303,2
CR1110816011,610,8Другие названия 2L76, CR1/3N. По размерам приблизительно 1/3 от батарейки N

Другие литиевые элементы

Из прочих литиевых элементов питания стоит отметить элемент CR-V3. Он представляет собой литиевый элемент или литий-ионный аккумулятор (обозначается RCR-V3), входящий в батарейный отсек, рассчитанный на два элемента AA. Этот элемент широко используется в цифровых фотоаппаратах. Элемент имеет следующие характеристики:

  • типовая ёмкость: 2000 мАч (для аккумулятора — 1300 мАч);
  • номинальное напряжение — 3 В (для аккумулятора — 3,7 В);
  • размеры: 52,20×28,05×14.15 мм (как два элемента типа AA).

Измерение тока КЗ

Для следующего
способа проверки переключатель мультиметра нужно установить в положение –
измерение постоянного тока (10А).

Также
меняется и положение щупов. Черный остается в разъеме COM, а красный переставляете в
гнездо для замеров тока – 10А MAX.

Для измерения тока черный щуп прикладываете к минусу батарейки, красный – к плюсу.

Фактически при таком измерении вы закорачиваете элемент питания и подключаете его на короткое замыкание.

Чего
делать не рекомендуется. Для нормального замера желательно иметь дополнительное
сопротивление хотя в 10 Ом и более. Провода щупов имеют гораздо меньшее
значение.

Ошибка!
Поэтому при таком способе нельзя измерять большие токи через чур долго.

Даже на дешевой китайской модели есть предупреждающая надпись (не более 10 секунд с перерывом в 15 минут).

Гальванические
элементы подобного обращения не любят. Если батарея уже немного разряжена, то
после нескольких таких “коротких замыканий” ее придется выбросить.

Это как в анекдоте с ежиком и спичками

Идет ёжик по лесу с коробком спичек. Чиркнул одной, она пошипела и не загорелась – не годная (выбрасывает). Чиркнул другой, та тоже пошипела-подымила и не вспыхнула. Тоже не годная (выбрасывает). Чиркает третьей, та загорается. Он ее тут же тушит и говорит: – О, а эта рабочая! (и засовывает обратно в коробок).

Да и мультиметр может выйти из строя при превышении тока на особо емких банках. Чаще всего сгорает встроенный предохранитель.

Для
замера тока достаточно всего пары секунд. После чего убираете щупы и
запоминаете показания на табло.

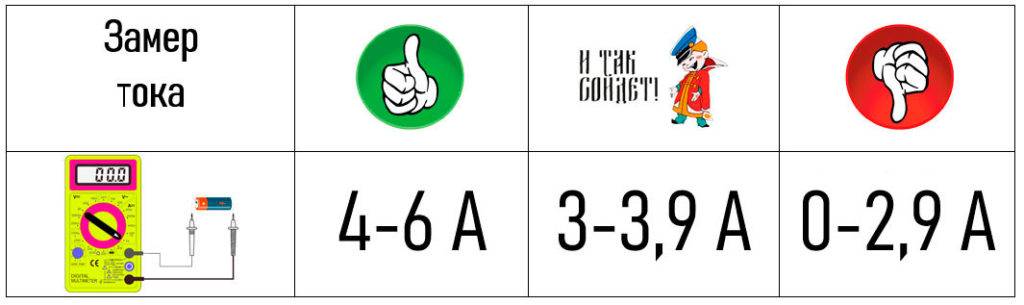

На
новой исправной батарейке (1,5V) ток должен быть от 4 до 6А.

Показания
от 0 до 3А говорят о том, что батарейка села.

При
значениях от 3 до 4А ее можно поставить в маломощные устройства.


Ошибка!
Не вздумайте таким методом проверять мощные АКБ.

Например,
сборки для аккумуляторного инструмента, батареи эл.самокатов, велосипедов и уж
тем более автомобильные АКБ.

Отличие батарейки от аккумуляторной системы

Разнообразие обычных щелочных и алкалиновых батареек представлено в большом ассортименте, причем цена на продукцию может очень отличаться, в зависимости от фирмы-производителя. Что касается аккумуляторных батарей, их внешний вид, на первый взгляд, не отличим от стандартных батареек. При проведении стоимостной оценки стандартные батарейки в разы дешевле аккумуляторных за счет не такого длительного срока эксплуатации и отсутствия возможности подзарядки. Соответственно, при приобретении данной продукции стоит руководствоваться не только ценовым фактором, но и внимательно изучать информацию на этикетке.


Аккумуляторные пальчиковые батарейки

Чтобы знать, как отличить обычную батарейку от аккумуляторной батарейки, стоит руководствоваться рядом рекомендаций:

Самое главное – обращать внимание на маркировку. Именно маркировка позволит определить, что за тип системы выставлен на витрине

Аккумуляторы подлежат многократной подзарядке, поэтому на этикетке всегда присутствует довольно крупная надпись на английском языке «rechargeable», означающая возможность перезарядки, соответственно, на обычных батарейках должна быть аналогичная надпись «do not rechargeable», дословно переводящаяся как «не подлежит повторной перезарядке». Также на этикетке может присутствовать надпись «lithium», характерная только для обычных батареек, она означает повышенную мощность, а, соответственно, и более длительный срок службы, либо надпись на английском языке «alkaline», характерная только для простых батареек и обозначающая их тип;
Определяющее отличие батареек от аккумуляторов заключается в их напряжении. У стандартных батареек оно, как правило, варьируется от 1,5 до 1,6 Вольт, а перезаряжаемая – имеет напряжение от 1,2 до 1,25 Вольт. Данная информация обычно присутствует на этикетке. Но определить это можно и самостоятельно при помощи стандартных электрических проборов, используя мультиметр или вольтметр;
На пальчиковом аккумуляторе обязательно присутствует ряд обозначений, указывающих на его тип. NI-CD – материалом изготовления служит никель, а применяемой технологией является кадмиевая технология. NI-MH – этим элементам характерен никеле-металлогидридный тип аккумулятора;
Для определения типа аккумуляторной системы стоит обратить внимание на ее емкость, которая измеряется в миллиамперах в час (mAh). Она может иметь различное значение, например, 650, 750, 1200, 2000 mAh. Данная надпись, как правило, обладает весьма крупными габаритами, а также выделяется более яркой цветовой гаммой. В зависимости от мощности девайса, отдается предпочтение нужному типу. Например, для домашнего телефонного аппарата вполне хватит мощности в 750-800 mAh, а для фотоаппарата лучше отдать предпочтение емкостям свыше 2500 mAh. Это также является существенным фактором, определяющим разницу между аккумулятором и пальчиковым элементом.


Аккумуляторные батарейки мощностью 3000 mAh

Как видно, отличается аккумулятор от батареек довольно по многим факторам. Кроме всего вышеперечисленного различаются элементы и по ценовой категории. В связи с более длительным сроком службы и большей мощностью аккумуляторы могут превышать стоимость обычных пальчиковых батареек в разы.

Различия между разными типами аккумуляторов

Существует три вида аккумуляторов: Ионно – литиевые, никель – металгидридные, и никель – кадмиевые. Давайте, рассмотрим особенности каждого.

  1. Ионно-литиевая батарея (Li-ion) самые энергоемкие среди трех типов. Они меньше по размеру и весу, и затрачивают гораздо меньше времени для зарядки приборов. Разряжаются намного медленнее, чем другие виды. Они могут долго храниться в заряженном состоянии. Их можно заряжать в любом состоянии, и это никак не отразится на емкости. Еще одно их преимущество – безопасность для окружающей среды. Поскольку материал для изготовления такого аккумулятора более качественный, то цена соответственно, будет выше, чем у других аккумуляторов. Кроме того, материалы, используемые в ионно – литиевых аккумуляторах, более безопасные для окружающей среды, чем в никель-кадмиевых. Но, это не значит, что их можно просто выбросить в мусорное ведро по истечению срока работы. Утилизировать их следует ответственно.
  2. Никель-металгидридные (NiMH)

    Преимущество этих аккумуляторов в том, что в отличии от никель-кадмиевых, они работают дольше без дополнительной подзарядки. Эти батареи необходимо заряжать только в тех случаях, когда они полностью разряжены. Если раньше их заряжать, то емкости они теряют меньше, чем никель-кадмиевые аккумуляторы. Никель-металгидридные устройства хранят заряд недолго, а это значит, что они быстрее всех разряжаются. Потому, перед тем, как оставлять их на длительное хранение, следует хорошо зарядить. Состав данной батареи так же не очень опасен для окружающей среды. Но все равно, утилизировать их необходимо по правилам.

  3. Никель-кадмиевые (NiCd)

    Этот вид аккумуляторов самый слабый и дешевый среди всех перечисленных. Для того, чтобы устройство служило долго, его необходимо держать в хорошем состоянии. Заряжать нужно только в случае полной разрядки, иначе емкость такого аккумулятора теряется. Большое преимущество никель-кадмиевых аккумуляторов в том, что он хорошо переносит жару и холод, а также резкие перепады температур. Они очень мощные, потому используются для устройств, предназначенных для выполнения сложных работ. Они быстро заряжаются, но и быстро разряжаются. По этой причине, перед тем, как оставлять их на длительный срок, их заряжают. Для окружающей среды такие батареи небезопасны: кадмий, входящий в состав, засоряет окружающую среду. Потому, утилизировать вышедший из строя аккумулятор, следует по всем правилам. Для того, чтобы избавиться от вышедшего из строя или отслужившего свой срок аккумулятора, сдать его необходимо в специальный пункт приема, предварительно отключив от питания. Кроме того, такие устройства следует держать подальше от детей и животных. В пункт приема их следует сдавать, запаковав в картонную коробку.

Основные различие между элементами

Первое, чем отличаются аккумуляторные батарейки от обычных – это возможность вставить в специальное устройство и зарядить, после чего использовать дальше. Обычная батарейка этим свойством не обладает. Когда она отслужила свой срок, ее просто утилизируют.

Перед тем, как узнать аккумуляторная батарейка или нет, следует знать о ряде различий между ними. Отличить между собой эти приборы можно по следующим параметрам:

  • По внешнему виду;
  • По надписям и маркировке на корпусе;
  • По напряжению и емкости

Рассмотрим эти различия более детально.

По внешнему виду

Эти два источника питания по своим габаритам совершенно разные. Различия называются типоразмером: аккумуляторные батареи отличаются от обычных или пальчиковых длиной, формой, диаметром. Как правило, на корпусе указана информация о том, чем является источник питания: батареей или АКБ. Одноразовые батарейки имеют стандартные типоразмеры: от 10180 до 75400, где первые две цифры обозначают диаметр, следующие две – длину. Батарейки в форме таблеток бывают только одноразовыми.

По надписям и маркировке на корпусе

Второй момент, как отличить пальчиковые батарейки от аккумуляторов, это маркировка. Обозначение аккумуляторных батареек имеется на корпусе.

В зависимости от «начинки», батарейки делятся на несколько типов:

  • Надпись на упаковке Carbon-Zinc — обозначает солевую одноразовую батарею. Она будет работать относительно недолго, так как не рассчитана на долгую нагрузку;
  • Alkaline — эти батареи довольно мощные. В их составе щелочь, потому они частично могут восстанавливать свой заряд в перерыве между работой. Такие батареи довольно популярные в домашнем использовании;
  • Lithium battery — это литиевые батареи. Они очень мощные, работают очень долго, и соответственно, у них высокая цена.

Увидев эти названия на упаковке, можно определить, какой источник питания Вы собираетесь приобрести.

АКБ имеют немного другую химическую схему: они состоят из никеля и металла. Эти аккумуляторы самые популярные в обиходе. Из недостатков можно выделить следующее: их нужно хранить при низких температурах, и второе – у них относительно небольшая емкость.

В плане использования, самыми лучшими и дорогими являются литий-ионные ( на упаковке они маркируются, как Lі-Iоn). Их используют в смартфонах, цифровых фотоаппаратах, и других портативных гаджетах. Потому они и оснащены USB – разъемом для заряда.

Еще следует обратить внимание на обозначение батареек и аккумуляторов на упаковке: если есть надпись «Rechargeable» (перезаряжаемый), то перед Вами аккумулятор, если написано «do not recharge» (не перезаряжать) – это батарейка

По напряжению и емкости

Нередко возникают случаи, когда надпись на упаковке или самой батарее видна нечетко. Как в таком случае понять аккумуляторные батарейки или нет? Для этого, достаточно обычного вольтметра. Простая батарейка имеет напряжение 1,5v. На новой батарейке напряжение будет немного выше, примерно, как на фото.

Эти показания отображаются без дополнительной нагрузки.

С дополнительной нагрузкой показания будет немного ниже.

Для того, чтобы определить, какая начинка в батареи, следует измерять ЭДС. Если вольтметр показывает значение от 1,55 до 1,65 вольт, значит перед Вами одноразовая батарейка. Показатели менее 1.45 вольта указывают на разряженное состояние, и дльнейшую утилизацию устройства.

Более высокое напряжение указывает на то, что перед Вами аккумулятор. Если он имеет низкий саморазряд, то напряжение в нем будет около 13.32 вольта. Такие батареи Вы покупаете уже заряженными.

Разряженные обычные АКБ имеют показания около 1,25 вольта. Из этого следует, что показания аккумуляторов колеблются в диапазоне 1,15-1,35v.

Если вольтметр показал значение ниже, чем 1.15 вольта, значит, что батарея долгое время не использовалась. Потому, такое средство для зарядки лучше не покупать. Для того, чтобы проверить элемент на работоспособность перед покупкой, лучше его проверить или вольтметром, или специальным зарядным устройством, которое имеет функцию тестирования.

Что лучше – батарейка или аккумулятор

В большинстве случаев элемент многоразовой зарядки предпочтительнее, чем одноразовый аналог. Благодаря таким изделиям дольше эксплуатируется подключенная техника. Стоит АКБ дороже батарейки, но за счет продолжительной эксплуатации и низкой скорости разряда отмечается экономия, т. к. придется реже покупать автономные элементы питания.

Одноразовые изделия предпочтительно использовать только в одном случае: когда их подбирают в соответствии с напряжением, формой или размерами. Кроме того, стоят батарейки дешевле. Когда нет возможности приобрести АКБ, его меняют на дешевый аналог. Батарейка тоже свободно заменяется аккумулятором, если позволяют параметры потребителя.

Разнообразие цветовых решений, маркировок элементов питания вводят в заблуждение, не так просто определить где аккумулятор, а где простая батарейка? Прежде чем выбросить или поставить на зарядку элемент питания, проверьте что перед вами. Ошибка может обойтись дорого. Одно дело выкинуть дорогую аккумуляторную батарейку и отделаться покупкой новых аккумуляторов. Другое — поставить в зарядное устройство простую батарейку, такая ошибка может привести к возникновению пожара. Поэтому, такой простой вопрос — где аккумулятор, а где батарейка, требует внимания и малейших знаний как их отличить.

Конструкция

Международные универсальные коды переработки батарей и аккумуляторов

Аккумуляторная батарея конструктивно выполняется, как правило, в едином корпусе в котором находятся несколько соединённых электрически аккумуляторных элементов. Наружу корпуса выведены обычно 2 контакта для подсоединения к зарядному устройству и/или потребляющей цепи. Аккумуляторная батарея может иметь также вспомогательные устройства, обеспечивающие эффективность и безопасность её эксплуатации: термодатчики, электронные устройства защиты как аккумуляторных элементов, входящих в состав батареи, так и батареи в целом (например, у литий-ионного аккумулятора). Аккумуляторная батарея и батарея гальванических элементов используется в качестве источника постоянного тока.

В основном под элементами питания подразумевают химический источник тока, однако существуют элементы и батареи на иных физических принципах. Например, ядерные элементы питания на бета-распаде (так называемые бета-вольтаические элементы питания (англ.)русск.).

Последовательное соединение

Чаще всего электрохимические элементы в батарее соединяются последовательно. Напряжение отдельного элемента определяется материалом его электродов и составом электролита и не может быть изменено. Последовательное соединение нескольких элементов повышает выходное электрическое напряжение батареи, причём полное напряжение батареи при последовательном соединении равно сумме напряжений всех элементов. Предельный отдаваемый ток последовательной батареи не превышает тока самого слаботочного элемента.

Недостаток последовательного соединения — неравномерность разрядки и зарядки при неоднородных элементах, входящих в батарею, при элементарном включении в цепь зарядки/разрядки, более ёмкие элементы недоразряжаются, а менее ёмкие переразряжаются. Для некоторых типов аккумуляторных элементов, например литиевых, переразряд ведёт к выходу их из строя. Поэтому батареи литиевых элементов обычно снабжаются встроенными или внешними электронными схемами управления оптимизации разряда. Аналогичные проблемы возникают при заряде батареи аккумуляторных элементов. Так, как при последовательном соединении электрический заряд, протекший через каждый элемент, равен, это ведёт к перезаряду менее ёмких элементов и недозаряду более ёмких. Ёмкость даже однотипных элементов немного разнится из-за неизбежного технологического разброса и может стать существенно разной после многократных циклов заряда/разряда. Поэтому современные батареи аккумуляторов обычно снабжаются электронными схемами оптимизации заряда.

Примером аккумуляторной батареи с последовательным соединением аккумуляторных элементов является любой автомобильный аккумулятор, содержащий 6 или 12 элементов.

Параллельное соединение

Устройство аккумуляторной батареи ноутбука, 10,8 В (3 параллельно соединённые пары Li-ion аккумуляторов по 3,6 В соединены между собой последовательно)

Параллельное соединение электрохимических элементов в батарею увеличивает общую ёмкость батареи, повышает предельный отдаваемый ток и снижает её внутреннее сопротивление. Параллельное соединение имеет ряд недостатков. При неравенстве ЭДС параллельно соединённых элементов между элементами начинают протекать уравнительные токи, при этом элементы с большей ЭДС отдают ток элементам с меньшей ЭДС. В аккумуляторных батареях такое перетекание токов не очень существенно, так как элементы с большей ЭДС, разряжаясь, подзаряжают элементы с меньшей ЭДС. В не-аккумуляторных батареях протекание уравнительных токов ведёт к снижению ёмкости батареи. Кроме того, при параллельном соединение элементов усложняется режим зарядки аккумуляторной батареи, так как обычно требует раздельную зарядку каждого из элементов и коммутацию элементов при зарядке, что усложняет внутреннюю или внешнюю электронную схему управления зарядкой. Поэтому параллельное соединение аккумуляторных элементов применяется редко, предпочтительно применяют элементы большей ёмкости.
