Пусковое реле для холодильника: устройство, как правильно проверить и починить

Почему не стоит медлить с заменой неисправного реле

Конечно, народные «умельцы» уже научились запускать холодильник без пускозащитного реле, соединив контакты напрямую. Однако мастера со стажем категорически не советуют этого делать. В холодильнике каждая деталь несет свою полезную нагрузку. И исключение из электрической схемы любой составляющей чревато перегрузками механизмов, перегревом двигателя и, в лучшем случае, поломкой мотора-компрессора, а худшем – пожаром. Собственно, само по себе название детали говорит о том, что оно необходимо для правильного пуска агрегата. А защитная часть реле как раз спасает технику от избыточной тепловой нагрузки. Проще говоря – от перегрева.

Поэтому не откладывайте замену. При выборе ориентируйтесь на марку и характеристики запчасти, снятой с вашего холодильника. В идеале следует приобрести точно такую же модификацию детали и точно так же подключить ее к холодильному агрегату.

Надеемся, Вам пригодилась наша инструкция по диагностике и поиску поломки.

Принцип действия пускозащитного реле

Пусковую катушку нужно отключить, когда обороты набраны. В момент старта обмотки потребляют большой ток, эффект позволяет отследить момент перекоммутации. Пусковое реле холодильника выполняет защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электрическим током. Порог превышен — цепь разрывается, невзирая, достигнут нужный режим холодильника согласно показаниям термостата или нет. Придумано две схемы работы пускового реле (одновременно может быть защитным):

«Таблетки» работают на основе материала, расширяемого нагревом. Изначально рабочий элемент холодный, пусковая обмотка потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура таблетки поднимается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима внутри реле установлен механизм предотвращения охлаждения таблетки. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, часто внутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса прибора.
Индукционные реле основаны на действии электромагнитов. При запуске ток большой и за счет этого сердечник прижимает контакты пусковой катушки. Со временем потребление двигателя падает

В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются
Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения
Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности.

https://www.youtube.com/watch?v=mprIb5f_qwI

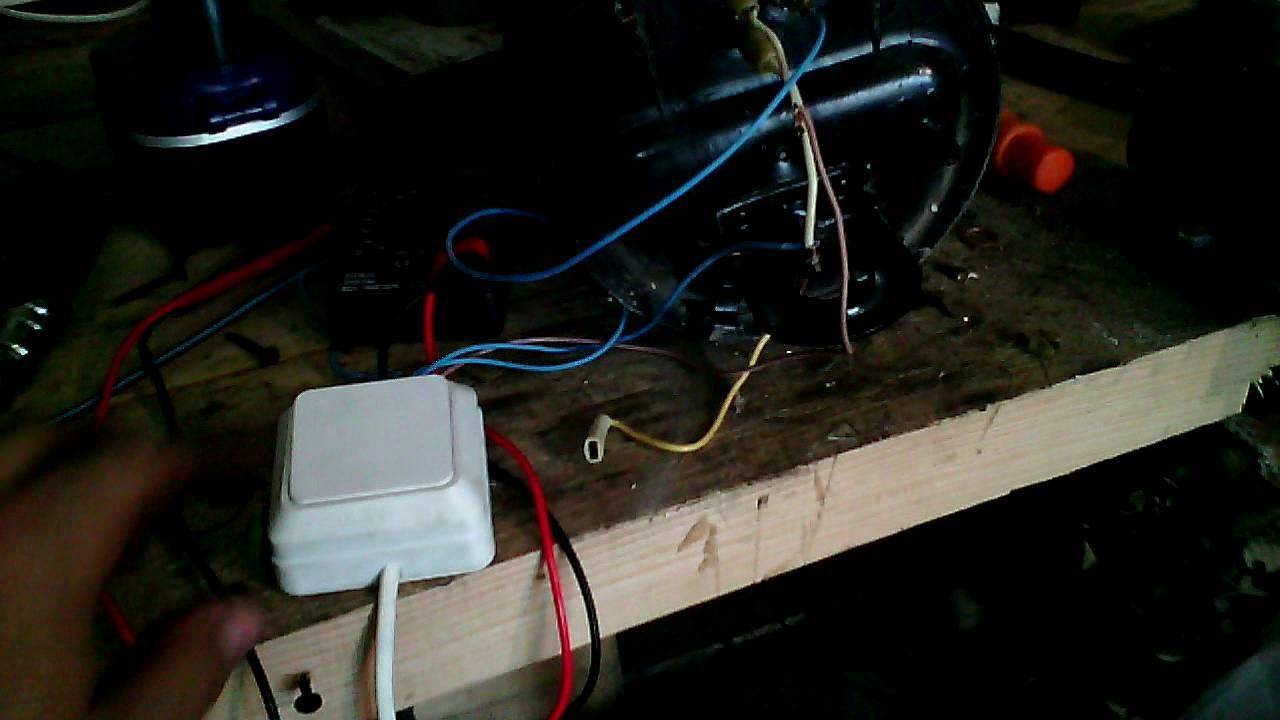

Возможно ли и как подключить компрессор от холодильника без реле

Когда может потребоваться подключение компрессора холодильника напрямую без реле? При его неисправности, поломке, проблемах с проводкой. Все действия по подключению кондиционера стоит делать максимально правильно, что позволит исключить проблемы. В частности, первоначально проверяется обмотка на предмет пробивания и передачи тока на поверхность корпуса. Если есть места, где присутствует повреждение, при эксплуатации устройства вполне возможно получить удар током даже просто открыв дверь.

У компрессора 2 обмотки – пусковая и рабочая, которые соединены вместе через общую. Чтобы он заработал, нужно подать напряжение на пусковую, а затем переключить на рабочую

При проверке проводится:

• присоединение левой клеммы к выходу обмотки;
• присоединение правой клеммы на любую точку корпуса;
• тестирование первого, второго и третьего выхода.

Если прибор показывает надежность всех 3 выходов и отсутствие пробивания, то можно проводить подключение. Далее, посредством клеммников, проводится подключение компрессора к напряжению. Первоначально подключается привод общего вида, а потом рабочий. Ток рабочий привод осуществляется кратковременная подача тока за счет касания оголенного провода.

Как только происходит подача напряжения, холодильник гудит, а если прикоснуться к пусковому выводу, начинается включение и пойдут потоки воздуха. Оптимальным временем работы считается 15 мин, а также вполне возможно ощутить небольшой нагрев корпуса.

Частые причины неполадок

Проблемы с холодильниками Atlant возникают по следующим причинам:

• длительного простоя;
• заклинивание сердечника катушки и контактов;
• расхождение коэффициентов расширения металлических частиц внутри змеевика (это характерно для моделей всех марок холодильного оборудования);
• Повреждения механического характера;
• Обгорание самих контактов и гнезд, из которых они выходят;
• Процесс окисления;
• Перегорание катушки, через которую проходит электрический ток;
• Несоблюдение правил эксплуатации;
• Неисправность в пружинной пластине.

Реле отключения состоит из электромагнита, пары контактов, один из которых подвижен, а другой неподвижен, и катушки с сердечником. Для устранения «неисправностей», находящихся в реле, вам понадобится схема подключения реле холодильника Атлант. Форс-мажорная ситуация рассматривается при возникновении проблем с двигателем компрессора. Например, если холодильник вообще не запускается при подключении, работает без переключения режимов или останавливается через определенное время.

Замена реле в разных марках холодильников

Символьные идентификаторы проходных контактов помогут правильно подсоединить новое пусковое устройство. Если таковых нет, то при откручивании проводов рекомендуется обязательно их маркировать, в противном случае легко перепутать местами контакты, что приведет к поломке исправного механизма.

Холодильники Nord, Stinol, Ariston, Indesit

Холодильники Норд, Стинол, Аристон, Индезит имеют похожие конструкции, поэтому замена проводится по одной схеме:

• отключить прибор от электросети, после чего рекомендуется выждать время для полного обесточивания прибора;
• открутить крепежи, фиксирующие шланг водоснабжения, отодвинуть его в сторону во избежание повреждений;
• открутить крепежи задней панели, снять защитную пластину задней панели холодильника;
• отжать защелки, заклепки или выкрутить винты, удерживающие пусковой механизм на компрессоре;
• аккуратно вытянуть деталь, сохраняя пространственную ориентацию;
• отсоединить проводку от пускового реле, промаркировать каждый контакт во избежание перепутывания во время установки нового устройства;
• ослабить зажим путем легкого нажатия, отсоединить разъем;
• зачистить контакты проводов и разъема мягкой тряпкой, смоченной спиртом;
• переместить пусковой конденсатор со старого на новое реле;
• подключить очищенный разъем на отведенное под него место;
• закрепить реле на конденсаторе в строго вертикальном положении;
• пассатижами прикрутить проводку, проверить надежность соединения;
• зафиксировать реле винтами, защелками, заклепками;
• поставить заднюю панель на место, прикрутить;
• поставить шланг водоснабжения на место, зафиксировать;
• подключить холодильник к электрической сети, проверить работоспособность.

Холодильники Atlant, Минск

Замена пускового реле холодильников Атлант, Минск проводится по другой схеме, поскольку они имеют схожие конструкции:

• отключить холодильное устройство от электрической сети, подождать некоторое время для полного обесточивания;
• снять заднюю панель холодильника;
• снять проволочный зажим, который фиксирует пусковой механизм;
• отсоединить контакты, осмотреть их и при надобности обработать наждачной бумагой;
• промаркировать провода во избежание перепутывания их при подключении нового устройства;
• выкрутить крепежные элементы, если они проржавели, поддеть отверткой или смазать маслом;
• немного отжать проволочный зажим для вынимания устройства;
• переместить пусковой конденсатор со старого на новое реле путем простой перестановки;
• установить механизма на место, отследить строгую горизонтальность и вертикальность;
• подключить провода согласно маркировке, надежно прикручивая каждый пятачок;
• накинуть проволочный зажим, зафиксировать;
• поставить заднюю панель на место, закрутить винты;
• подключить холодильник к электрической сети, проверить работоспособность.

Холодильники Liebherr

Современные разновидности охладительной техники имеют схожие конструкции, но отличия все же имеются, что надо учитывать до начала самостоятельного ремонта. Специалисты рекомендуют ознакомиться с инструкцией производителя до того, как вскрывать оборудование в попытках исправить проблему.

Замена пускового реле холодильника Liebherr:

• отключить холодильное устройство от электрической сети, подождать полного обесточивания;
• выкрутить крепежные элементы, отодвинуть заднюю защитную панель;
• снять пластмассовую крышку, осмотреть механизм;
• контакты зачистить наждачной бумагой;
• проверить исправность возвратной пружины;
• открутить крепежные элементы, фиксирующие пусковое реле;
• заменить устройство исправным, предварительно проверив его;
• поставить прибор на место старого;
• зафиксировать крепежными элементами;
• вернуть заднюю стенку на место, закрутить винты.

Выявление неисправностей и их устранение

Существуют два способа определения того, что поломалось именно реле:

• Снять с пускового механизма клеммы, подключить их напрямую к электромотору. Если двигатель стабильно работает, отключается стабильно через 10-20 минут.
• Подключение рабочего реле. Если с ним холодильник стабильно запускает, останавливает двигатель, то проблема в пусковом механизме.

Механизмы, имеющие подвижные детали, контактные группы, нагревательные элементы, характеризуются стандартным набором поломок:

Заклинивание контактной группы

Характерные сигналы неисправности подобного типа:

• электрический мотор при подключении тока не включается совсем;
• двигатель работает 10 минут, отключается;
• безостановочная работа мотора.

Через несколько секунд после подачи электричества срабатывает тепловая защита, пусковое реле отключает подачу тока. Исправление поломки осуществляется восстановлением подвижности штока. Причинами поломки также становится износ детали, механическое повреждение механизма в целом или его частей.

Подгорание, окисление контактов

Такой вид неисправности обнаруживается путем отсоединения контактов реле, подключения электродвигателя напрямую. Стабильная работа последнего свидетельствует о его исправности.

Проверить состояние пускового реле можно тестером – между контактами показатель равен нулю, показывает отсутствие поломок. Превышение значения свидетельствует о потребности заменить устройство. Предварительно можно попробовать зачистить контакты наждачной бумагой, выровнять пятачки.

Перегорание нагревательного элемента

Если компрессор не включается, то причиной может быть разорванная цепь. Попытки самостоятельного исправления поломки приведут к неудаче, требуется полная замена пускового механизма.

Выход из строя биометрической пластины, утрата ею главных свойств

Неисправность сопровождается размыканием контактной группы при достижении спиралью определенной температуры. Кратковременное включение, отключение компрессора свидетельствуют о поломке биометрической пластины. Исправить можно исключительно заменой реле.

Прозвон контактов

Неисправности пускового механизма выявляются мультиметром путем прозванивания трех участков:

• проверить измерительным прибором вход, выход на рабочую обмотку на наличие обрыва, окисление размыкаемых контактов, возврат защитного механизма в исходное положение;
• обрыв нулевого участка вследствие механического воздействия на цепь;
• проверить мультиметром вход, выход на пусковую обмотку на наличие разрыва токопроводящего провода, отсутствия контакта, размыкание цепи.

Проверка включенного, выключенного позистора

Проверять деталь следует в горячем и холодном состоянии. 2-3 минуты достаточно для полного остывания позистора. В таком состоянии его надо прощупать мильтиметром. Отсутствие показателей или высокое значение свидетельствуют о неисправности элемента. В горячем состоянии позистор показывает определенные данные, которые зависят от разновидности детали.

Проверка компрессора на исправность: особенности процесса

Если вы точно не знаете, исправен компрессор или нет, то после того, как он снят, необходимо проверить его работоспособность. Только после этого будет возможным его применение для других целей. Первое, что потребуется сделать, – это подключить деталь к электрической сети.

Признаками работы компрессора является следующее. Будет слышен звук в виде шипения. Он свидетельствует о том, что происходит процесс, заключающийся в засасывании воздуха в одну трубку и выходе через другую.

Важно во время демонтажа компрессора сохранить в нем масло целым и невредимым. Для этого перерезается кабель, который идет от датчика температуры

После этого проводится измерение показателей сопротивления, определяется месторасположение контактов, которые замкнуты. Это все потребуется и далее. Они являются пригодными для использования. Также стоит сохранить электросхему бытовой техники. Ее пример показан на фото, приведенном ниже.

Местоположение устройства

Реле компрессора РТП-моделей имеет некоторые отличия, и может быть расположено на проводе (без крепления к раме). Рабочий процесс, при этом, осуществляется с компрессором ДХМ, и отличается от ДХР меньшими показателями тока при срабатывании. Такое устройство дает возможность качественно защищать компрессор при наличии подобного тока опускания.

Перед покупкой реле, важно проверить его соответствие с типом компрессора. Качественная установка также имеет значение

Оптимальным вариантом при выборе устройства является приобретение марки изделия, аналогичного установленному ранее.

Разница в местоположении реле разных типов

Прежде чем подключать реле, следует определиться с тем, где оно находится. Ведь разновидностей много, следовательно, и конструкций тоже. Первое, что бросается в глаза, это размеры, далее следует способ крепления (без присоединения к раме, на проводе) и показатели силы тока, например, реле ДХМ работает на меньших параметрах, чем ДХР.

Если возникла необходимость напрямую подключить холодильник без реле, то эти нюансы не пригодятся. Подбор подходящей детали должен осуществляться с учетом марки холодильника, типа мотора-компрессора, техническим параметрам и требуемой конструкции. Желательно, чтобы последняя была такой же, что и у предыдущего реле.

Пусковое реле холодильника Антант присоединяется к кожуху мотора-компрессора. Чтобы разместить устройство правильно, необходимо ориентироваться на стрелку, изображенную на крышке. Пример на фото.

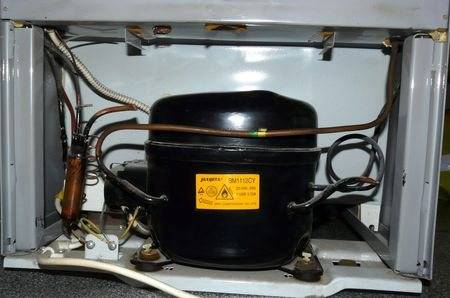

Компрессор подготовлен для ремонта

Схема термореле

Терморегулятор в холодильной установке играет роль устройства, поддерживающего работу в заданном температурном режиме путем периодического включения и отключения компрессора. На современном этапе применяется 2 вида термореле:

Механические устройства используются в старых холодильниках, а также у таких современных производителей, как Indesit, Stinol, Atlant.

Схема механического терморегулятора

Данное устройство манометрического вида. Сильфон и его трубка (запаянная гофрированная металлическая емкость) заполнены фреоном либо хлорметилом, находящимся в виде пара. Давление рабочей среды прямо пропорционально изменяется при изменении температуры. В конце трубки фреон находится в жидком состоянии и прижимается к испарителю.

При увеличении температурного показателя, возрастает давление сильфона на пружину, срабатывает рычаг, контакт замыкается. При уменьшении температуры все происходит наоборот. Режим размыкания контакта зависит от усилия пружины, которое регулируется ручкой управления.

Электронные термостаты используются в холодильниках таких производителей, как Samsung, Beko, LG.

Механические термореле в своей работе опираются на температуру в испарителе, а электронные собратья – на температуру воздуха в камере. Положительным моментом электронных моделей является возможность индикации температуры (то есть человек может визуально оценить работу термостата) и меньшая погрешность.

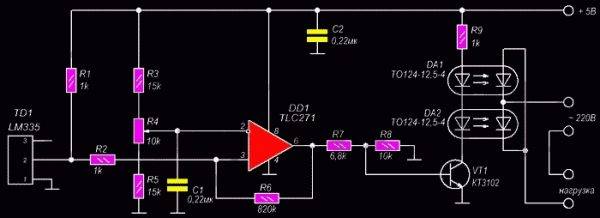

Схема электронного термостата

Регулятором температуры в данной схеме служит термодатчик LM335. Устройство является стабилитроном, чувствительным к изменениям температуры. Климат в камере холодильника регулируется переменным сопротивлением R4. При повышении температуры воздуха на выходе компаратора TLC271 появляется сигнал, открывающий транзистор KT3102, который запускает холодильник. Соответственно при понижении температуры, на выходе компаратора появляется ноль, компрессор выключается.

Как проверить работоспособность пускового реле?

Заподозрить неисправность важной части холодильного оборудования можно при появлении следующих нестандартных реакций:

• температура внутри камер выше нормы;
• оборудование не включается;
• быстрое отключение электродвигателя в рабочем состоянии.

Перед началом проверки пускового реле следует убедиться, что проблема именно в нем. Для этого отсоединяют от него контакты и подключают компрессор напрямую. Стабильная работа этой части холодильника подтверждает подозрения. Если при подаче электричества компрессор не включился, тогда проблема в нем.

Проверяют работоспособность реле по следующей схеме:

• Визуальный осмотр расположения. Деталь находится в правильном, строго вертикальном, положении, отсутствует наклонность, смещение.
• Использование тестера. Измерительным прибором прощупывают все контакты. Отсутствие показателей – результат окисления, загрязнения контактирующих узлов. Наждачной бумагой обрабатывают все провода.
• Внутренний осмотр. Проведение данной процедуры предусматривает снятие устройства, вскрытие.
• Отсутствие вышеуказанных нарушений требует проверки поступления напряжения. Делают это омметром, мультиметром.

Как проверить реле лампой

На многих современных автомобилях реле объединено с щетками. В этом случае проверить регулятор можно с помощью лампы накаливания. Порядок действий будет следующим:

1. Чтобы добраться до детали, нужно открутить крепежные болты и снять клеммы. Реле находится в задней части генератора.
2. Для проверки необходимо подготовить лампочку на 12В с патроном, провода, вольтметр, а также блок питания (не более 20В).
3. Далее потребуется собрать следующую схему.

После подключения лампочки она должна загореться. При этом напряжение постепенно повышается. Когда оно достигает 14.5В, лампочка должна погаснуть. Если это происходит позже, значит, реле-регулятор неисправен.

При уменьшении напряжения лампа должна загореться снова.

Данный способ проверки можно использовать и для некоторых моделей регуляторов, не совмещенных с щетками.

Как подключить и отрегулировать реле

Если холодильник совсем перестал включаться, то провести проверку будет по выше описанной схеме не представляется возможным.

Для начала следует произвести демонтаж. Выключите холодильник из розетки, удалите регулировочную ручку, крепеж и снимите все защитные элементы.

Для заземления используется провод желтого цвета (чаще всего на нем также имеется зеленая полоска).

Этот кабель не трогайте, а все остальные соедините друг с другом (лучше всего – установить специальную шину, которая соединяет контакты). Если после этого холодильник не включается, это означает, что проблема скорее всего в компрессоре.

Очень важно понимать и помнить какой именно провод для чего был предназначен. Очень важно перед заменой проверить работу компрессора

Если компрессор работает исправно, значит следует осторожно снять реле и подключить на старые провода новое устройство. Помните, что перепутав провода, можно вывести из строя новое реле

Очень важно перед заменой проверить работу компрессора

Если компрессор работает исправно, значит следует осторожно снять реле и подключить на старые провода новое устройство. Помните, что перепутав провода, можно вывести из строя новое реле

Помните, что перепутав провода, можно вывести из строя новое реле.

Чтобы отрегулировать компонент, советуем задействовать вышеописанную схему: поместите термометр внутрь камеры, запустите холодильник по максимуму и ожидайте выключения. Каждый раз настраивайте реле так, чтобы выключение мотора происходило одновременно с достижением установленной температуры.

Как прозвонить реле

Деталь подключают к рабочему компрессору, поочередно подсоединяют мультиметр к клеммам рабочей и пусковой обмотки, общему выходу. Чтобы полученные значения были достоверными, реле прозванивают только при температуре компрессора не выше 25 градусов. Первые 2 величины суммируют и сравнивают с третьей.

При величине сопротивления ниже 8-10 ОМ говорят о замыкании или межвитковом разрыве. Если прибор выдает показатель OL, это указывает на отсутствие напряжения в реле. Деталь следует заменить, так как ремонт чреват возгоранием агрегата или поломками других составных элементов.

Замена реле холодильника

Замена реле в холодильнике проводится в сервисном центре или самостоятельно в домашних условиях. Для проведения работы требуется тестер и отвертка, которой выполняется демонтаж элемента.

Снятие реле

Самостоятельно снять устройство можно с учетом нижеприведенных моментов:

• Перед проведением любых работ устройство должно быть отключено от сети, после чего нужно подождать некоторое время для обесточивания всей системы.
• Тип РТП снимается путем простого отсоединения контактов. Реле на холодильник для пуска двигателя часто устанавливается без изоляции контактов, что становится причиной появления окиси на контактах. Поэтому могут возникнуть проблемы с демонтажем.
• Заменить устройство можно с учетом того, каким образом оно крепится. Применяются заклепки, винты и защелки. Выкрутить винты можно отверткой, защелки отжимаются.

Тип применяемого метода крепления во многом зависит от модели холодильника. Заменить механизм можно самостоятельно только путем подбора реле с учетом характеристик оборудования.

Выбор реле

Проведя проверку механизма, часто можно обнаружить, что нужно провести его полную замену. Пусковое реле холодильника выбирается с учетом нижеприведенных моментов:

• Технических характеристик, которые указываются в инструкции по эксплуатации.
• По параметрам установленного двигателя.
• Механизм продается по различной цене: от 500 до 3000 рублей.

Производители указывают то, какие должны устанавливаться механизмы.

Подключение реле

Подключить к компрессору можно самостоятельно. Работа проводится по следующей схеме:

• отключить электроприбор от сети;
• подождать несколько минут для полного обесточивания оборудования;
• открепить шланг водоснабжения от задней стенки и отодвинуть, чтобы случайно не повредить;
• выкрутить крепежные элементы, фиксирующие защитную панель, убрать в сторону;
• старое пусковое реле удалить, если его нет, найти местоположение на компрессоре;
• подсоединить разъем к новому устройству;
• вставить на положенное место;
• подключить провода согласно маркировке;
• зафиксировать пусковой механизм винтами, защелками;
• поставить заднюю панель на место, прикрутить;
• прикрепить шланг водоснабжения, зафиксировать;
• включить в электрическую сеть для проверки.

После этого проводится установка исправного устройства. Сложная схема подключения предусматривает подключение дополнительных проводов, за счет которых осуществляется управление устройством.

Если холодильник работает не стабильно и проверяли реле, есть вероятность выхода из строя одного из важных узлов. Невысокая стоимость механизма позволяет заменить его быстро и без существенных затрат. На момент установки нового устройства нужно быть аккуратным, так как неправильное подключение может привести к неисправности.

Срабатывание защитного реле

В случае неисправности защитное реле начинает слишком часто срабатывать. Об этом могут сигнализировать характерные щелчки, которые раздаются при размыкании контактов.

В зависимости от того, как часто и по какой причине срабатывают реле, мотор может или периодически включаться и охлаждать камеру, либо не работать вообще. Удостовериться в частом срабатывании защитного реле можно при помощи контрольной электрической лампочки. Концы провода лампочки следует присоединить к защитному реле и зафиксировать его в рабочем положении. Если мотор-компрессор выключается по причине срабатывания реле, контрольная лампочка при этом загорится. Если мотор-компрессор выключается по причине неисправного терморегулятора, лампочка загораться не будет.

Причиной частого задействования пускозащитного реле может быть недостаточное напряжение в сети, слабое крепление самой детали либо ее неисправность. При исправной детали защитное реле может очень часто срабатывать из-за заеданий в компрессоре либо обрыва пусковой обмотки. В таком случае двигатель вообще не включается и холодильный агрегат не функционирует.

Не рекомендуется во время проверки подключать мотор-компрессор в сеть напрямую.

Выводы и полезное видео по теме

Видео #1. Обзор принципа действия, типов и основных неисправностей пускозащитного реле:

Видео #2. Признаки поломок распространенного пускового реле РКТ. Подключение внешнего конденсатора для компенсации нестабильного напряжения:

Несложная конструкция пускового реле позволяет самостоятельно находить неисправности и легко устранять их. Для этого не нужны глубокие знания в электрике или специальный инструмент.

Однако необходимо соблюдать пунктуальность, так как от качества проведенных работ зависит функциональность дорогостоящего оборудования.

Хотите рассказать о том, как подбирали пусковое реле для восстановления работоспособности холодильного агрегата? Располагаете полезными сведениями по теме статьи, которыми стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, размещайте фотоснимки, задавайте вопросы.
