Ремонт холодильника своими руками: инструкция

Причины неправильной работы испарителя в холодильнике Атлант

Большинство испарителей выходят из строя вследствие образования микротрещин в капиллярной трубке испарителя, что ведет к попадание влаги в систему теплообменника.

Также к причинам некорректной работы испарителя относятся:

  • Засорение системы теплообменника
  • Частичная утечка хладагента из системы
  • Замерзание влаги в капиллярной трубке испарителя
  • Неисправность нагревателя межкамерной перегородки
  • Наличие масла в теплообменнике
  • Диагностировать неисправность испарителя удается не сразу, ведь она не влияет на работу индикатора сети или освещение холодильного шкафа. Именно в этом таится опасность.

Одним из свидетельств неисправной работы испарителя может быть образование ледяной «шубы», которой не должно быть при исправной работе холодильника. И здесь хозяева совершают первую ошибку: пытаются избавиться от «шубы» с помощью ножа, либо иного металлического острого предмета. Именно это в большинстве случаев приводит к окончательной поломке испарителя.

О технике Атлант

К перечню преимуществ данных агрегатов можно отнести:

Достаточная адаптированность

Это крайне важно для жителей стран бывшего СНГ, потому что холодильное оборудование сильно страдает при резких перепадах напряжения. Техника Атлант надежно защищена от скачков в сети, потому что производитель учитывает особенности местных электросетей.
Надежность

В сборке есть только качественные элементы. Безусловно, исключить вероятность выхода из строя каких-либо узлов – нельзя, но поломки происходят не ранее чем на 5-7 год эксплуатации.
Низкий расход электроэнергии. Эта особенность присуща не только новым агрегатам, но и старым холодильникам данной марки. Они потребляют значительно меньше электричества, чем установки Донбасс или Морозко.
Низкий уровень шума. Новые модели Атлант по этому показателю не уступают оборудованию зарубежного производства, они совершенно не мешают слуху.

Морозит слишком сильно?

Как оказывается, нередко требуется ремонт бытовых холодильников, которые были неверно отрегулированы мастерами. Если говорить просто, то нарушен заводской температурный режим, и в камере холодильника будут уже не привычные +2 градуса, а все -2. В этом случае не нужно искать новый компрессор для холодильника и винить во всех бедах именно этот элемент, так как чаще всего дело совершенно в другом. Реле – вот в чем проблема. К сожалению, самостоятельно выполнить регулировочные работы не представляется возможным, поэтому понадобится специалист. Но, как показывает практика, изменение температурного режима происходит не сразу, а по истечении некоторого периода эксплуатации техники. Это говорит о том, что элемент вышел из строя и заводские настройки тут ни при чем. Но если мы поменяли реле холодильника, а это не помогло, то дело несколько серьезней.

Восстановление уплотнительной резинки на холодильнике Атлант

Если уплотнительная резинка на двери холодильника слегка деформировалась, то ее можно восстановить. Холодильник должен находиться в горизонтальном положении, стоять ровно и не перекошенным. Для начала уплотнитель необходимо почистить с помощью нашатырного спирта от грязи, пыли и прочего.

Нашатырный спирт очищает жир, грязь и делает резиновый уплотнитель пластичным.

Теперь необходимо найти место деформации уплотнителя для чего берем обычный лист бумаги и прижимаем дверцей холодильника, там, где лист будет подвижный, это место повреждено. Если деформация не больше чем два миллиметра то можно под сам уплотнитель подложить материл, который подойдет по размеру.

  • Нагреть резинку можно феном до семидесяти градусов, после чего необходимо придать уплотнителю нужную форму и приклеить на дверцу вашего холодильника;
  • Также можно воспользоваться горячей водой, но в таком способе необходимо поливать уплотнитель кипятком до нагрева резинки, затем придаем ей нужную форму;

Еще один более сложный способ, это использование утюга с паром.

Так же проверить на наличие герметичности можно с помощью фонарика. Фонарик необходимо положить в холодильник, затем по периметру двери просмотреть на наличие просветов.

Как справиться с типовыми неисправностями холодильника Атлант?

Есть незначительные поломки, которые вы сможете исправить. Но если требуется замена деталей или агрегатов, то запчасти для холодильников Атлант должны быть оригинальными. На фото показаны заводские комплектующие для холодильного агрегата. Такую работу лучше доверить высококвалифицированному специалисту. Он сможет поменять и реле холодильника Атлант, если оно не работает.

Основные неисправности – это:

  • Холодильник подключен к сети, но не работает, лампа освещения в холодильной камере не горит. Это может произойти по двум причинам: нет напряжения или нет контакта между розеткой и вилкой прибора. Сначала следует проверить, есть ли напряжение в сети. Для этого включите в розетку любой исправный электроприбор. Если не помогает, тогда необходим хороший контакт между вилкой и розеткой.
  • Если холодильный агрегат работает, а лампа для освещения внутри не загорается, то, скорее всего, она перегорела. Потребуется взять исправную лампу и произвести замену перегоревшей. Для этого открутите винт, снимите плафон, поменяйте лампу, верните плафон на место и заверните винт.
  • Холодильник работает, но при этом сильно шумит. Эта проблема возникает, если прибор установлен неправильно.

В камерах температура охлаждения не является достаточно низкой, значит, дверца закрыта неплотно. Чтобы наладить температурный режим, закройте плотно дверцу.

Вероятные неисправности, требующие ремонта

Если перезагрузка не помогла, и ошибка F2 продолжает гореть на табло – вероятно, у вас поломка. По опыту нашей мастерской причина ошибки кроется в неисправности следующих узлов.

ПризнакиПоломкаРемонт или замена Стоимость*
(только работа)
В холодильнике Атлант с двумя компрессорами (с капельной оттайкой в холодильной камере и ручной разморозкой в морозилке) не включается холодильная камера. На дисплее высвечивается код Ф 2.

Термодатчик в испарителе холодильной камеры. Из-за неполадки датчика не включается охлаждение, и в холодильной камере тепло.

По опыту «РемБытТех» данная поломка является самой частой при коде F2.

Так как датчик находится в запененной части на задней стенке холодильника, мастер может предложить:

  • заменить блок управления на модель Е72-1, работающую на двух воздушных датчиках: холодильного и морозильного отделения. Неисправный датчик испарителя при этом остается в запененной части – к новой плате его просто не подключают. Такой ремонт рекомендует завод Атлант.
  • вскрыть запененную часть и поменять термодатчик испарителя, такой ремонт стоит дешевле, но гарантия на него не даётся, кроме того, он выполняется, если известно точное место расположения датчика в запененной части.
от 1400 руб.
Повреждены контакты и/или проводка термодатчика.  Вероятно, контакты прогорели или окислились. Либо произошел обрыв проводки.

Необходимо «прозвонить» проводку и определить место обрыва. После чего мастер:

  • пропаивает прогоревшие контакты или меняет контактную группу полностью;
  • скручивает оборвавшиеся провода и, таким образом, восстанавливает проводку (когда обрыв находится вне запененной части, то есть к нему есть  доступ).

Если место обрыва находится в запененной части, то мастер меняет модуль управления на новый, который работает на двух воздушных датчиках: в холодильной и морозильной камерах. Датчик испарителя в таком случае отключают.

от 1500 руб.
На холодильнике Атлант с системой Full No Frost светится F 2. При этом в морозилке тепло или, напротив, компрессор работает без остановки, и морозилка сильно морозит. Воздушный датчик температуры морозильной камеры. Неисправен, поэтому холодильник Атлант работает некорректно.Неисправный датчик подлежит замене на новый. от 1400 руб.
Проводка или контакты датчика температуры морозильной камеры. Контакты прогорели или окислились. Либо имеет место обрыв проводки.

Мастер проводит диагностику и определяет место обрыва. После чего:

  • делает скрутку оборвавшихся проводов с термоусадкой или меняет проводку датчика полностью;
  • пропаивает неисправные контакты или меняет всю контактную группу.
от 1500 руб.

В двухкомпрессорном Атлант не работает холодильная камера.

В моделях Ноу Фрост не работают обе камеры или, наоборот, компрессор не отключается, и морозилка перемораживает.

В обоих случаях горит ошибка Ф2 на экране.

Модуль управления. Вероятно, перегорели отдельные радиоэлементы, дорожки или контакты в цепи температурного датчика морозилки на плате управления.

Мастер диагностирует плату и, исходя из характера повреждений:

  • меняет перегоревшие радиоэлементы на новые;
  • пропаивает прогоревшие дорожки и контакты.

В сложных случаях, когда плата сильно выгорела или вышел из строя процессор, модуль управления меняется полностью.

от 1900 руб.

*Указана только стоимость работы мастера. Запчасти оплачиваются дополнительно.

Если ваш холодильник Атлант работает некорректно, и выдает ошибку F2 – время звонить специалистам «РемБытТех»:

Или отправлять электронную заявку.

Устранение поломки температурного датчика, особенно, если датчик находится в запененной части – сложная процедура. Поэтому не рискуйте техникой и не доверяйте ее «кустарным» мастерам. Обращайтесь в «РемБытТех»: у нас работают только профессионалы! А качество мы подтверждаем гарантией на срок до 2 лет. Чиним быстро и на совесть!

Видео: какой таймер оттайки лучше

Какой таймер оттайки лучше?

Watch this video on YouTube
Watch this video on YouTube

Хотите разбираться лучше других?

  • Замена датчика испарителя холодильника Атлант своими руками – Замена датчиков испарителя в холодильнике – не такой частый, но распространённый ремонт. Резистор, отвечающий за температуру, даже в дорогих моделях остаётся хрупкой и капризной…
  • Замена ручки холодильника Атлант своими руками – Ручка на холодильниках Атлант снимается довольно просто, для этого нужно сначала снять декоративную накладку, а уже затем открутить крепёжные винты. Дверь в этот момент должна…
  • Замена плачущего испарителя холодильника Атлант своими руками – Если у вас есть двухкамерный холодильник, однажды вы можете столкнуться с довольно серьезным диагнозом – утечка фреона в запененной части трубопровода холодильника, то есть внутри…
  • Как отремонтировать двухкамерный бытовой холодильник «Атлант» своими руками – Холодильную технику Атлант, относят к одной из наиболее востребованных. Эта марка отличается высоким качеством, современностью и доступной ценой. Но, как и любая аппаратура…
  • Замена резинового уплотнителя на двери холодильника Атлант своими руками – Понять, что старый уплотнитель вышел из строя, не составит большого труда. Через несколько лет его резиновая поверхность утратит былую упругость, на ней появятся трещины. Это…

Пошаговая инструкция по замене реле в холодильнике с верхним расположением морозильной камеры

Необходимые инструменты:

  • Реле запуска компрессора;
  • Рабочие перчатки;
  • Набор гайковертов;
  • Отвертка для шлицев;

Первый шаг по замене реле в холодильнике

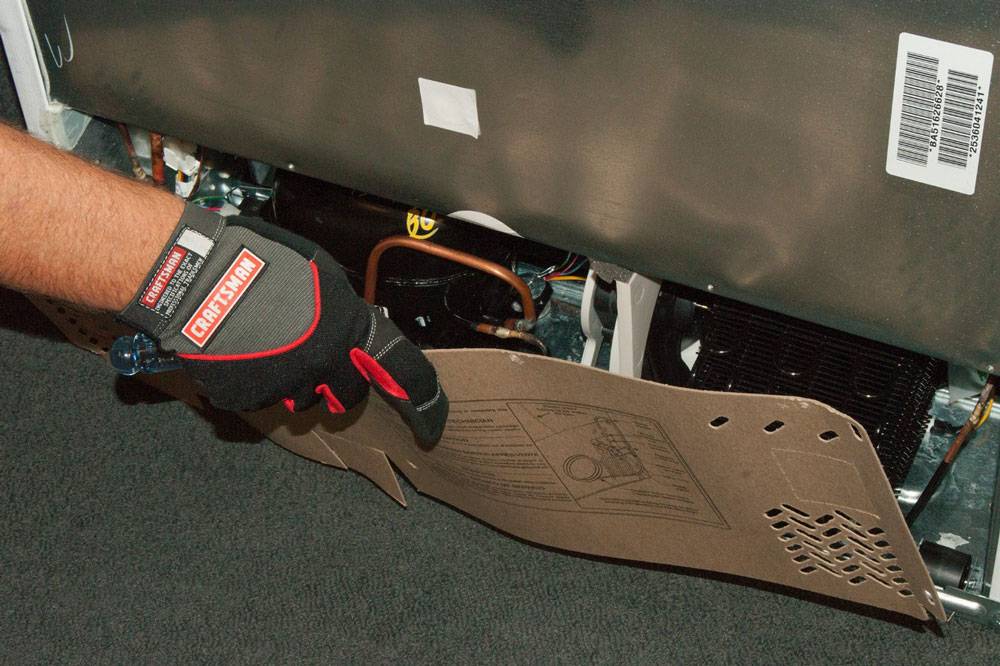

Перед тем, как поменять реле в холодильнике с верхним расположением холодильной камеры, необходимо разморозить его. Кроме того, необходимо отключить холодильник от электропитания, иначе можно получить удар током. Снимите заднюю стенку, удалив винты. Не забудьте надеть перчатки перед началом работ, чтобы избежать царапин.

Второй шаг по замене реле в холодильнике

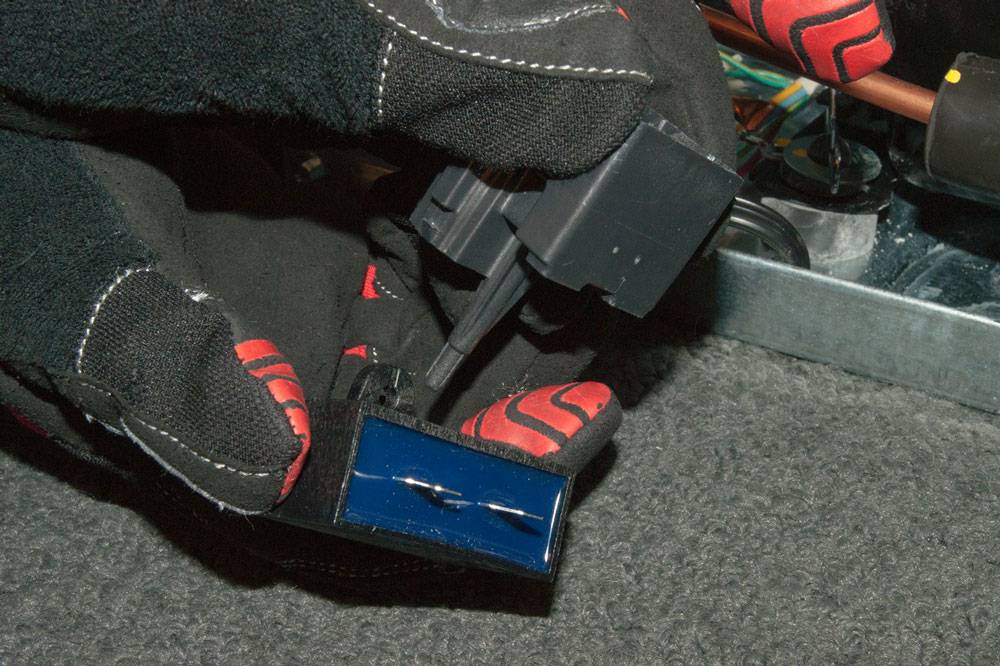

Снимите реле компрессор. Уберите фиксатор провода, который идет к реле, снимите конденсатор и демонтируйте реле. Отсоедините провода.

Третий шаг по замене реле в холодильнике

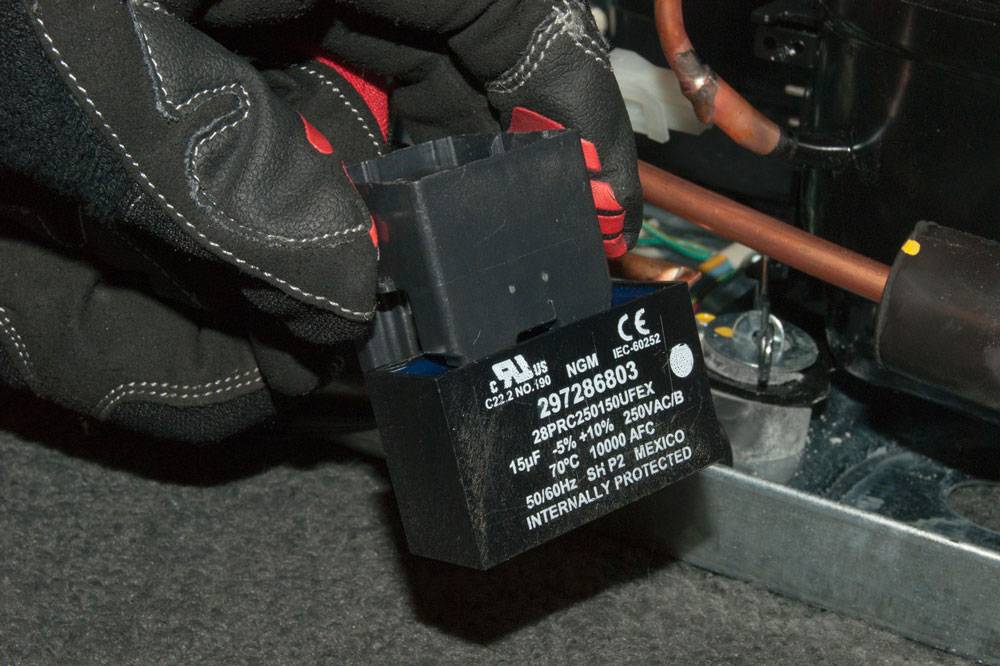

Возьмите в руки новое реле и установите конденсатор. Перенесите конденсатор из старого реле в новое реле запуска. Подключите новое пусковое реле с конденсатором к клеммам компрессора. Подключите провода к новому стартовому реле. Переустановите фиксатор провода так, чтобы закрепить реле запуска на компрессоре. Вытащите конденсатор из старого пускового реле. Установите конденсатор на новое реле запуска. Вставьте новое реле запуска. Подключите провода.

Четвертый шаг по замене реле в холодильнике

Вам нужно только вернуть заднюю крышку и проверить работу холодильника. Если все нормально, установите холодильник на штатное место.

Замена на примере холодильника Стинол

Для холодильников Stinol поломка реле – довольно распространенное явление, особенно после пяти-семи лет эксплуатации.

Чаще всего здесь выходит из строя сильфонная трубка, поскольку именно такой вариант заложен производителем этого элемента. Модель Stinol-101 имеет только один компрессор, а вот в Stinol-103 их два: отдельно для холодильной и морозильной камеры.

Автоматика разных моделей немного отличается, что отражено на соответствующих электрических схемах, в остальном же эти холодильники очень похожи, поэтому имеет смысл рассмотреть порядок их ремонта одновременно.

Чтобы понять, что холодильник Stinol нуждается в ремонте или замене термореле, нужно обратить внимание на следующие признаки:

  • компрессор работает без остановок и не реагирует, когда регулятор установлен на ВЫКЛ;
  • при переводе регулировочной ручки но отметку ВЫКЛ нет характерного щелчка;
  • температура в камерах холодильника заметно превышает параметры, установленные при регулировке.

В холодильной камере Stinol-103 используется термореле К-59, проверить маркировку несложно, она указана на корпусе. Чтобы снять регулировочные ручки, нужно использовать тонкое шило. Их нужно просто поддеть и снять. В модели Stinol-101 имеется только одна регулировочная ручка, а в Stinol-103 – две, по одной для каждого компрессора.

После того, как ручка удалена, нужно снять декоративную накладку, имеющую шесть выступов

Это хрупкий элемент, следует действовать осторожно, чтобы не повредить его. Под накладкой находятся гайки, которые следует отвернуть

После этого нужно открутить винты, которые фиксируют панель управления.

Винты, удерживающие навеску дверцы холодильника, лучше снимать последними. Чтобы избежать возможных повреждений, дверь необходимо придерживать. Теперь можно приподнять панель и снять дверцу с петель.

Следующий этап – удаление верхней крышки холодильника.

Необходимые крепежные элементы располагаются на задней стороне. Их отвинчивают и снимают крышку. Таким образом будет получен свободный доступ к терморегулятору.

Сначала нужно отключить контактные соединители реле, после чего можно извлекать элемент из панели управления холодильника.

На этом этапе нужно запомнить или записать цветовую маркировку отдельных проводов. Чтобы снять изношенную капиллярную трубку, следует убрать пластмассовую накладку.

Теперь нужно открутить крепежный винт и снять блок освещения. Трубку вынимают через предназначенное для этого отверстие.

Новый элемент устанавливают таким образом, чтобы неизолированный участок в его нижней части был надежно скрыт под накладкой. Отверстие закрывают пластиковой заглушкой, чтобы восстановить герметичность камеры.

Обычно капиллярная трубка выступает за пределы терморегулятора

Ее нужно осторожно поместить под верхней крышкой холодильника, места там достаточно

Чтобы вынуть капиллярную трубку (2) и провести ее замену, сначала нужно отсоединить блок освещения, который закреплен винтом, утопленным в его корпусе

Теперь нужно выполнить обратную сборку термореле и холодильника: подключить все необходимые соединения, установить и закрепить крышку холодильника, навесить дверцу.

И снова завинчивание крепежа навески дверцы выполняют последним, когда остальные аналогичные винты уже установлены.

Отверстие, которое образуется на задней панели в процессе ремонтных работ, следует заделать пластиком, чтобы восстановить герметичность холодильной камеры

Чтобы выполнить проверку состояния термореле холодильника Stinol в домашних условиях, можно использовать простую диагностику. Контакты 3 и 4 такого прибора при комнатной температуре должны оставаться в замкнутом состоянии.

Если после их соединения перемычкой наблюдается включение компрессора, термореле неисправно, требуется его замена. Если настройки терморегулятора сбились, их можно откорректировать, поворачивая регулировочные винты, но делать это следует в сервисном центре, располагающем необходимым оборудованием.

Не менее важным функциональным узлом в конструкции холодильника является пусковое реле, с устройством, назначением и методами ремонта которого ознакомит рекомендуемая нами статья.

Поломка холодильника Атлант или перегорание лампочки

Перед тем как заменить лампочку, стоит удостовериться, что проблема отсутствия освещения именно в ней. В первую очередь проверяют исправность шнура, розетки, проводки. Подключают любой электрический прибор или втыкают штекер холодильника в другой переходник. Если при этом не начал работать мотор, в камерах не чувствуется поступление холода, это может говорить о неисправности механической либо электрической части. Затем осматривают цоколь и патрон, на контактах не должно быть пыли и жирных пятен.

Производители современных бытовых холодильников наделили лампочки рядом функций. Если освещение будет подобрано правильно, то можно вовремя увидеть, что в холодильной камере испортились продукты. В некоторых моделях в морозильном отсеке освещение не предусмотрено.

Наличие лампы поможет установить, плотно ли закрыта дверца. Если холодильник хорошо закрыт, то свет перестает гореть. Хотя сегодня выпускаются приборы, издающие звуковой сигнал. При отличной освещенности холодильной камеры намного удобнее выбирать продукты. Хорошо, если свет будет холодного оттенка, такой не приукрашает внешний вид пищи.

Не торопитесь приобретать новую лампочку и заменять её! Это может не помочь в том случае, если причиной является не она, а сбои в электричестве и оборудовании. Для предотвращения ошибки выполните тщательную диагностику и установите вид возникшей неисправности.

  • Проверьте проводку в доме. Часто проблемы возникают из-за перетирания или отхождения проводов.
  • Осмотрите розетку и источник питания. Проблемы могут появиться от плохого подключения. Воткните другую технику в розетку для проверки её функционирования.
  • Убедитесь, что электричество подается в квартиру как обычно. Возможно, отключили электричество во всем доме? Попробуйте включить другие электроприборы. Если они тоже не работают, значит, причина в отсутствии света.
  • Понаблюдайте за работой бытового прибора. Обычно холодильники отключаются на несколько минут. Это нормальный режим работы. При отсутствии света более 30 минут можно предположить, что проблема заключается в лампочке.

Если после выполнения всех этапов инструкции лампа не засветилась и в холодильнике по-прежнему темно, значит, проблема заключается в самой лампочке. Для устранения проблемы нужно произвести её полную замену.

Характерные неисправности отдельных моделей

У бытовых холодильников каждого производителя существуют свои слабые стороны, которые связаны с исходными инженерными особенностями. Для двухкамерных агрегатов компании Atlant это также характерно. Поломки могут возникать, как в старых моделях, выпущенных еще под маркой «Минск», так и в новых агрегатах:

  1. Модели МХМ (130, 152, 161) – значительное промерзание задней стенки морозильного бокса. Проблема связана с особенностями устройства и размещения испарителя камеры. Для устранения нужно провести подробную диагностику системы циркуляции, устранить выявленный дефект, заменить фильтр осушителя и заправить холодильник заново.
  2. Модели МХМ (260, 2706, 2712) – засорение капиллярной трубки. При такой поломке, морозильный отсек работает в штатном режиме, а в холодильном охлаждение отсутствует или недостаточное. Для устранения засора нужно продуть капиллярную трубку. Самостоятельное выполнение процедуры требует навыков, поэтому проще вызвать мастера.
  3. Модели МХМ (1704, 1717, 1741, 6024) оборудованные двумя компрессорами – в этих холодильниках частой проблемой выступает утечка хладагента по контурной системе и в запененной части бокса. Характерной особенностью проблемы является работа компрессора в штатном режиме при нарушении температуры отсека. Устранение неполадки требует подключения в систему навесного испарителя в холодильный отсек.

Как отремонтировать терморегулятор в холодильнике своими руками

Самому проводить ремонт советуют в том случае, если холодильник не принадлежит к линейке последнего поколения с электронным типом управления.

Перед работой необходимо вытащить вилку холодильника из розетки, полностью его разморозить, дождаться пока он высохнет. Потому что для устранения поломки понадобится демонтировать панели, защищающие рабочие узлы от воды. Нельзя допустить, чтобы в них попала влага. Если это случится, то некоторые детали перестанут работать, их придется заменить. Дверцу камеры разбирают, вместе с ручкой снимают корпус терморегулятора, вытаскивают сам датчик. На его место ставят рабочий. Обратно закрепляют корпус реле и створку ставят на место. Аппарат включают в сеть и проверяют работоспособность нового устройства.

Современные холодильники – это надежная бытовая техника. В них имеется не так много деталей, которые выходят из строя. Но проблемы с терморегулятором встречаются достаточно часто. Это может произойти, если нарушена герметичность корпуса и в результате произошла утечка фреона. Из-за этого невозможно обеспечить нужные показатели давления. Либо прогорели контакты, или в месте, где капиллярная трубка термостата соединяется с испарителем, нарушилась герметичность. Во всех этих случаях ремонт прибора считается нецелесообразным, так как присутствует много мельчайших деталей. Проще терморегулятор заменить и поставить новый.

10 лучших холодильников по вкусным ценам

Серьезные проблемы

В первую очередь следует назвать ряд поломок, справиться с которыми может только профессионал. Такие поломки требуют специализированных знаний и инструментов.

В сервисный центр стоит обратиться, если присутствует:

  • быстрое отключение прибора;
  • выход из строя терморегулятора (как внутреннего, так и внешнего);
  • утечка фреона;
  • пробой тока на корпус прибора.

Быстрое отключение

Холодильник отключается сразу после включения по нескольким причинам:

  • неправильная работа теплового реле;
  • повреждение компрессора;
  • перепады напряжения;
  • выход из строя электронной платы.

Чтобы попытаться определить тип неисправности для ремонта холодильника своими руками, можно выполнить следующие действия:

  1. Проверить напряжение в сети. Этот вариант наиболее простой. При перепадах устанавливают стабилизатор напряжения. Если скачков нет, то переходят к следующему шагу.
  2. Тепловое реле снимают, а мотор подключают напрямую. Если агрегат работает, то проблема в реле. Для его ремонта следует обратиться к мастеру.

Если после такой проверки поломка не была обнаружена, лучше позвонить в сервисный центр, чтобы прибор отремонтировали специалисты.

Засор капиллярной трубки и утечка фреона

Утечка фреона и засорившаяся капиллярная трубка приводят к схожим проявлениям, поэтому без проверки определить неполадку будет непросто.

Если недостатка фреона нет, велика вероятность засора. Ликвидировать его можно несколькими способами:

  1. Масло под давлением.
  2. Раствор, предназначенный для промывки. Он представляет собой своеобразный жидкий осушитель.
  3. Сжатый азот.
  4. Покупка и установка нового капиллярного контура.

Посмотреть » Как отремонтировать холодильник своими руками: частые поломки и способы их устранения

Если холодильник перестал работать в связи с недостатком фреона, контур следует заполнить хладогентом.

Поломка внешнего и внутреннего терморегулятора

Еще одна возможная причина того, что прибор не работает — выход из строя термостата. Эта деталь может располагаться внутри и снаружи.

Во многих моделях холодильного оборудования Атлант терморегуляторы установлены вне камеры (под верхней крышкой). Чтобы добраться до этой детали надо выполнить следующие действия:

  1. Дверцу холодильника для удобства придется снять.
  2. На верхней крышке снимают заглушки и откручивают винты.
  3. Снимают панель.
  4. Находят терморегулятор и снимают его. Перед этим устраняют саморезы, на которых он крепится.

В большинстве моделей с верхним морозильником термостат располагается внутри прибора.

Пробой тока на корпус

В некоторых случаях выход оборудования из строя вызывает пробой тока. При каждом прикосновении к корпусу человек будет чувствовать удар током. Он может быть как незначительным, так и более сильным.

Одна из возможных причин заключается в повреждении проводов. Самостоятельно ремонтировать прибор не следует.
