Пластиковые канализационные колодцы: разновидности + особенности монтажа

Поворотный

Функцию смотрового гидросооружения выполняет и поворотный колодец. Единственное отличие от прямоточного аналога — лотки с различным направлением потока, а также место установки: повороты на 90о и другие изменения направления канализационной трубы.

Фото: виды поворотных колодцев

Так как повороты магистрального трубопровода более чем на 45о имеют предрасположенность к возникновению различного вида засоров, то и контроль над данными узлами должен быть соответствующим.

В устройство канализационного колодца из кирпича входит:

  • основание;
  • лоток;
  • стенки;
  • плита перекрытия с люком.

Основание колодца лежит на одном уровне с проходящей магистралью, поэтому лоток открытого типа и выполнен в виде плавного поворота по направлению потока.

Для удобства очистки наносов и устранения возможных засоров применяют стеновые скобы. При этом диаметр колодца должен быть не менее одного метра, для удобства спуска и работы человека.

Это практически готовое изделие, с входными и выходными отверстиями для труб и лотком для прохождения стоков.

Фото: пластмассовые поворотные колодцы

Весь процесс монтажа пластиковых сборных колодцев происходит очень быстро, а материал, применяемый при производстве, долговечен и не несет никакой угрозы окружающей среде.

Какие пластиковые трубы выбрать для колодца

Колодезные трубы выбираются исходя из используемых материалов изготовления, основные из которых – поливинилхлорид ПВХ, непластифицированный поливинилхлорид НПВХ, полипропилен ПП и полиэтилен низкого давления ПНД.

  1. При использовании в открытом грунте следует сразу отказаться от полипропилена, из которого изготавливают внутренние канализационные магистрали – он боится ультрафиолетового излучения и рассчитан на температурный диапазон от 0 до +95 С, что ограничивает его наружное применение. Исключение составляют полипропиленовые изделия Кортис, обладающие повышенной морозостойкостью.
  2. ПВХ и НПВХ трубы для наружной канализации содержит в своем составе непластифицированные пищевые смолы и является продуктом первичного изготовления. Материал обладает высокими прочностными характеристиками (наибольший коэффициент жесткости SN8), рассчитан на температурный диапазон от -60 до +45 С, срок его службы составляет около 50 лет. К тому же цена наружных гофрированных труб из НПВХ является приемлемой, полная стоимость колодца глубиной 30 метров диаметром 40 см. с обвязкой составит около 1000 у.е.
  3. ПНД изготавливают из высококачественного полиэтилена. Трубы из ПНД для воды имеют черный цвет с синими продольными полосами или полностью синий. Особенностью труб из ПНД является то, что они выпускаются в мотках (бухтах) по 100 – 200 метров, что очень хорошо при прокладке систем водоснабжения по участку, система получается без лишних стыков. Гофрированные трубы Корсис выпускаются из такого же высококачественного ПНД, как и водопроводные трубы, поэтому качество колодцев из этих труб будет высоким. Внутренняя часть трубы покрыта белым пластиком, что снижает действие ультрафиолета и делает ее гладкой.

Рис. 8 Канализационные трубы большого диаметра  Корсис

Сравнение колец из бетона и из пластика

Перед покупкой многие задают вопрос: что же лучше, бетонные или пластиковые изделия? Начнем с того, что конструкции из железобетона принято считать надежными, так как они имеют большую толщину, водонепроницаемые стенки и стойкость перед нагрузками. Но, что касается трудозатрат и цены, то их использование не совсем выгодное. Все дело в большом весе. Работать с ними довольно трудно, а без привлечения спецтехники не обойтись. Ко всему прочему герметизация стыков довольно трудоемкий процесс.

Если же говорить о пластике, то здесь все намного проще. Ведь стенки полимерных колец монолитные. Да и с герметизацией долго мучиться не придется. К тому же вы можете установить в колодец из пластика смотровую лестницу. Всем известно, что железобетон не очень хорошо воспринимает влагу и со временем может разрушаться. Да и само наличие арматуры в составе делает его уязвимым к ржавчине. А еще, работая с бетонными кольцами не обойтись без цементного раствора. А выполнив цементирование нужно ждать, пока бетон полностью высохнет и наберет прочность. Пластиковые канализационные колодцы всего лишь требуют перемещения в котлован и подключения всех труб. При наличии котлована вы можете выполнить такую работу за 2-3 часа. После этого он готов к использованию, ничего ждать не надо.

Как подключить?

схема подключения двухклавишного выключателя

схема подключения трехклавишного выключателя

Для того, чтобы осуществить правильный монтаж электротехнического модуля, понадобятся следующие материалы и инструменты:

  • отвёртка;
  • медный трёхжильный провод + 1,2, или 3 -жильный в зависимости от количества выключателей в блоке;
  • зубило;
  • молоток;
  • индикаторная отвёртка;
  • гипсовая штукатурка;

Прежде, чем проводить электромонтажные работы, в обязательном порядке обесточивается тот электрический контур, который подводит ток к . Для этого в распределительном щитке выключаются предохранительные автоматы, а провода в месте проведения работ обязательно индикаторной отвёрткой проверяются на отсутствие фазного тока.

Если необходимо осуществить монтаж дополнительного электротехнического прибора, то от распределительной коробки до предполагаемого места установки делается штроба с углублением около 2-3 см

Прежде, чем прорубить углубление, делается разметка непосредственно по стене. В месте установки объединённого блока, также предварительно обводится контур рабочей части такого блока и уже по нему выбивается с помощью зубила и молотка место для установки, глубиной, которая позволит рабочей части поместиться полностью и не выступать за уровень стены.

Преимущества и недостатки сооружения

Пластиковые колодцы выгодно отличаются от бетонных:

  • Пластик не подвержен разрушительному воздействию внешней среды. В отличие от бетонных материалов, у этого материала нет срока годности, под действием перепада температур и влаги материал не разрушается.
  • Малый (в сравнении с бетоном) вес конструкции. Самая тяжёлая часть — установочная платформа, средний вес которой находится в пределах 450 кг. Установка такого сооружения требует усилий 2-3 человек, без привлечения спецтехники. Бетонная же платформа весит более полутора тонн, поэтому самостоятельно её установить невозможно, при этом привлечение техники и людей резко повышает стоимость монтажа.
  • Устойчивость к образованию загрязнений на стенках. Гладкость полимеров, их индифферентность к органике не позволяет бактериям закрепляться и размножаться на внутренних стенках. Пластиковый колодец не требует технического обслуживания и не зарастает органическими отложениями, как это бывает с пористым бетоном.
  • Устойчивость к механическим воздействиям. Полимерная конструкция обладает стойкостью к воздействию вибрации и перепаду температур. Этот материал способен деформироваться при определённых условиях, но без потери структуры и целостности. Благодаря этим качествам, пластиковые колодцы доступны для монтажа и длительной эксплуатации в разных климатических зонах, вблизи железнодорожных и автомобильных путей.
  • Природа материала позволяет конструировать и монтировать колодцы разных конфигураций. Возможность герметично сварить сегменты конструкции, особо ценна там, где рельеф не позволяет установить классические прямые кольца.
  • Монтаж полимерного колодца можно проводить в любое время года. Не мешает установке наличие высоких грунтовых вод, мороз.
  • Высокая прочность. Гофрированные стенки не уступают по прочности бетонным кольцам.
  • Низкая стоимость материала плюс возможность самостоятельного монтажа. Доставку и установку можно провести максимально дешёво, не привлекая дорогостоящую технику и дополнительных работников.

Рекомендуем ознакомиться: Использование пластиковых фиксирующих хомутов для крепления труб

При этом, как и колодцы из других материалов, конструкция требует ухода: дно потребуется периодически чистить, проводить профилактические осмотры насосов и фильтров. Обязательно следует установить верхнюю крышку.

Допуски по габаритам

Ранее существовали нормативы, согласно которым минимальный диаметр канализационного колодца должен составлять 100 сантиметров. Это пространство было необходимо, чтобы работник мог спуститься вниз и очистить или отремонтировать сооружение. Применение пластиковых колодцев, а также современной техники эту ситуацию изменило.

На не слишком большой глубине пролегания вполне уместно использовать колодцы меньшего размера. Модели пластиковых колодцев выпускают диаметром от 315 мм и больше. Это позволяет сократить не только стоимость самого сооружения, но и меньше времени, усилий и средств тратить на монтаж небольшой конструкции.

Сфера применения пластиковых колодцев

На постсоветском пространстве канализационные колодцы возводились преимущественно из железобетонных колец. Для повышения герметичности конструкции стыки между ними заделывались цементным раствором с уплотнением волокнами технического льна.

Но под влиянием температурных колебаний и других воздействий внешней среды межшовная заделка со временем трескалась, бетонные кольца смещались относительно друг друга, как следствие, шахта теряла герметичность и частично разрушалась.

Современным пластиковым колодцам такая неприятность не грозит. Монолитность изделия позволяет добиться герметичности соединений.

Благодаря высокой герметичности стенок сооружений риск аварийных ситуаций при использовании резервуаров из пластика минимален

Готовые канализационные емкости из пластика можно использовать как в качестве самостоятельных сооружений, так и в роли дополнения к готовым шахтам из бетонных колец.

При втором варианте они выступают надежной гидроизоляцией канализационных колодцев. Пластиковая герметичная вставка в колодец из бетона или кирпича надежно защищает почву от просачивания сточных вод.

Основное предназначение полимерных колодцев – соединять канализационные магистрали между собой.

Но благодаря особенностям конструкции помимо основной функции их применение позволяет решить сразу несколько задач:

  • обеспечить условия для мониторинга за техническим состоянием трубопровода в месте узлового соединения, смены направления или диаметра трубы;
  • создать условия для прокладки ветвей канализационных трубопроводов на разном уровне;
  • уменьшить/увеличить скорость потока сточных вод;
  • гарантировать доступ к заключенному в колодец участку канализации для проведения осмотров и обслуживания.

В крупногабаритных коллекторных канализационных колодцах размещают запорно-регулируемое оборудование и насосы, если есть техническая необходимость в стимуляции движения потоков.

Такие гидротехнические объекты применяют как для промышленных канализационных сооружений, так и при прокладке хозяйственно-бытовых, ливневых, дренажных сетей.

Применение колодцев из пластика

Сборка коллекторного колодца канализации

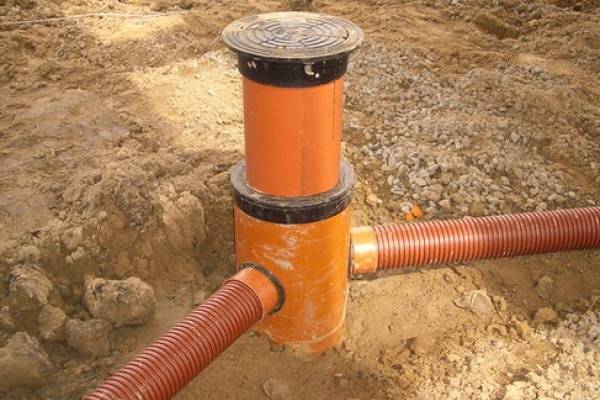

Поворотный смотровой канализационный пункт

Накопительный полимерный колодец

Установка дренажного полимерного колодца

Колодец системы осушения участка

Преимущества использования

Пластиковые бочки в организации системы

Место расположения в зависимости от назначения

Согласно нормативам СНиП, существуют точки обязательной установки ревизионных камер:

  • в местах поворотов и уклонов, при изменении направления линейного трубопровода;
  • в местах присоединений к центральной линии дополнительных отводов;
  • на участках смены диаметра труб.

Входы частных канализационных сетей в центральную систему (или коллектор) также оснащаются смотровыми камерами.

Диаметр труб напрямую зависит от протяженности линейного участка. Например, трубопровод длиной до 35 м состоит из элементов с диаметром 150 мм, стометровый участок – из труб диаметром от 700 до 900 мм, максимально возможная 300-метровая линия – из труб, диаметр которых может быть более 2 м.

Зависимость обратная, то есть если диаметр трубопровода 150 мм, то через 35 метров обязательно необходим монтаж колодца.

Основное место расположения смотровых сооружений на частном загородном участке – линия, соединяющая ливневые водоприемники с отстойником, коллектором или полем фильтрации

Выбирают наиболее сложный участок и монтируют ревизионную камеру. Чаще всего это место врезки дополнительного рукава, например, идущего от бани.

Смотровые колодцы для частного использования могут отличаться от промышленных аналогов размерами или количеством патрубков, но принципиального различия не имеют.

Область применения полимерпесчаного колодца

Среди главных сфер эксплуатации данного типа колодцев можно выделить такие:

  1. Частные домовладения.
  2. Помимо приватных участков колодцы распространены на территориях парков, автомобильных парковок.
  3. Автодороги, предназначенные для движения легкового и грузового транспорта.

Благодаря ряду положительных характеристик полимерно-песчаного материала, из данного сырья могут быть выполнены различные виды колодцев. Особой популярностью пользуются дренажные, канализационные, смотровые, водопроводные конструкции, а также линевки. Сухость внутри резервуара позволяет применять их для электросетей и телефонных коммуникаций, поскольку не возникает опасности повреждения оборудования.

Разновидности

Классификация:

  • люк «Садовый» — тип ЛМ;
  • люк полимерный — тип Л (легкий);
  • люк «Дорожный» — тип С (средний).

Пластиковый садовый легкий малогабаритный:

  1. Класс нагрузки: А15.
  2. Общая масса: 11 кг.
  3. Нагрузка: 1,5 тонны.
  4. Размеры: 540*540*80.
  5. Назначение: Устанавливают в парковых зонах для смотровых колодцев, во дворах коттеджей и домов.
  6. Цена: 1600 рублей.
  7. Срок службы: 50 лет.

Зеленый легкий пластиковый:

  1. Класс нагрузки: А15.
  2. Общая масса: 10 кг.
  3. Нагрузка: 1,5 тонны.
  4. Размеры: 750*750*80.
  5. Назначение: смотровые колодцы различных коммуникаций, находящихся в парках, в скверах, в придомовых территориях.
  6. Цена: 1980 рублей.
  7. Срок службы: 20 лет.

Полимерный легкий с запорным устройством:

  1. Класс нагрузки: А15.
  2. Общая масса: 46 кг.
  3. Нагрузка: 1,5 тонны.
  4. Размеры: 780*789*110.
  5. Назначение: дороги пешеходные и парковые зоны, зоны насаждений, смотровые шахты и колодцы.
  6. Цена: 1370 рублей.
  7. Срок службы: 20 лет.

Полимерный легкий малогабаритный:

  1. Класс нагрузки: А15.
  2. Общая масса: 25 кг.
  3. Нагрузка: 1,5 тонны.
  4. Размеры: 730*730*60.
  5. Назначение: парки, скверы, тротуарные дорожки, смотровые колодцы.
  6. Цена: 680 рублей.
  7. Срок службы: 20 лет.

Пластиковый легкий:

  1. Класс нагрузки: А15.
  2. Общая масса: 44 кг.
  3. Нагрузка: 3 тонны.
  4. Размеры: 750*630*115.
  5. Назначение: смотровые колодцы различных коммуникаций, находящихся в парках, в скверах, в придомовых территориях.
  6. Цена: 1350 рублей.
  7. Срок службы: 20 лет.

Пластиковый дорожный средний:

  1. Класс нагрузки: В-125.
  2. Общая масса: 50 кг.
  3. Нагрузка: 12,5 тонн.
  4. Размеры: 780*780*110.
  5. Назначение: устанавливается на парковых автомобильных дорогах, тротуарах, автостоянках.
  6. Цена: 1340 рублей.
  7. Срок службы: 50 лет.

Выбор люков проводится в зависимости от предназначения места их установки и от вида коммуникационных сетей. В зависимости от их установки выбирают по классу механической нагрузки.

Виды канализационных колодцев

По назначению полимерные канализационные колодцы делятся на три типа: смотровые, поглотительные и водоприемные.

Смотровые модели с кинетами

Смотровые модели монтируются на потенциально опасных участках трубопровода. Основное их предназначение – обеспечивать доступ для контроля за состоянием системы, размещения специального оборудования и необходимости технического обслуживания сооружения. Без них не обходится ни один канализационный трубопровод.

В обязательном порядке они устанавливаются в местах:

  • поворота магистрали;
  • соединения ответвлений;
  • изменении уклона и диаметра труб.

Один смотровой колодец может объединять до трех-четырех транспортных потоков.


Основным элементом смотрового колодца выступает небольшая по объему шахта, верхняя часть которой оснащена люком, а дно – лотковой частью со специальными канавками (+)

При обустройстве канализационной системы смотровые пластиковые колодцы размещают на расстоянии друг от друга, регламентируемом нормативной документацией. Чем больше диаметры устанавливаемых гидротехнических сооружений, тем больше нормативно допустимое расстояние между ними.

Дополнительная информация по разным видам смотровых канализационных колодцев представлена в этой статье.

Поглотительные дренажные конструкции

Сооружения этого типа устанавливают там, где нет возможности беспрепятственно отвести сточные воды. Они представляют собой цилиндрические пластиковые шахты глубиной в два метра и диаметром в полтора метра.

В отличие от смотровых колодцев модели поглотительного типа не предполагают установку кинет. Вместо этого дно резервуаров обустраивают сеткой или выстилают материалами, оказывающими дренажный эффект: гравием, щебнем или дробленым кирпичом.

Эти же материал используют и в качестве обсыпки наружных стен колодца.


Сточные воды, попадая в поглотительный резервуар, фильтруются через выстеленный на дне дренажный слой и уже в очищенном виде постепенно просачиваются в грунт

Минимальная высота врезки дренажных труб в стенки пластикового колодца составляет 40 см. Благодаря такому решению дно резервуара помимо основной задачи выполняет роль песколовки, которая улавливает оседающие частицы песка и другие присутствующие в воде включения.

Простой дренажный колодец можно соорудить собственноручно, подробнее в статье – Как сделать дренажный колодец своими руками и подвести к нему трубы

Водоприемные накопительные резервуары

Основная функция водоприемных колодцев – накапливать сточные воды до момента их откачки, вывоза и передачи в очистные сооружения. Вариант «конечного пункта» зависит от степени загрязненности воды.

Поскольку накопительные резервуары призваны удерживать в себе тонны жидкости, они имеют довольно внушительные размеры.


Габаритные параметры пластиковой конструкции определяются суточной производительностью канализационной системы и объемами поступаемой воды

Водоприемные пластиковые резервуары имеют полностью герметичные стенки и дно. Одним из обязательных условий обустройства водоприемных колодцев является то, чтобы и крышка герметичной.

Это необходимо для того, чтобы препятствовать переполнению канализации после выпадения обильных осадков.

Разновидности по форме

Люки канализационные чугунные, пластиковые, полимерные, пластмассовые выпускаются в условиях завода с учетом разных форм. Таким образом, круглые конструкции требуются для осуществления частных или ремонтных работ в Эта форма применяется наиболее часто по сравнению с другими из-за того, что смотровая шахта предполагает необходимость установки именно таких изделий. Выбирая определенную модель, необходимо руководствоваться не только эксплуатационными качествами, но и габаритами. Если говорить о люке общего назначения, то следует рассматривать основные качественные характеристики конструкции, среди них внутренний и наружный диаметры обечайки. Она должна монтироваться на верхний торец колодца, тогда как ее параметры максимально должны соответствовать габаритам горловины. Если вас интересуют размеры канализационных люков полимерных, то необходимо знать, что в продаже можно найти конструкции с диаметром внутреннего открытия в пределах от 315 миллиметров до одного метра. Если есть необходимость, то можно предпочесть и квадратные изделия, ограничений на типовые габариты таких люков не существует. Производители изготавливают их с некоторым шагом, который равен 50 миллиметрам. Наиболее минимальный размер составляет 300 миллиметров, тогда как максимальный равен 800 миллиметрам

Выбирая размеры канализационных люков полимерных, необходимо обратить внимание на то, что крышка может быть герметичной или обладать специальными прорезями. Последний вариант используется для обустройства как в частном, так и промышленном строительстве

Важны не только размеры канализационных люков полимерных, но и соблюдение технологии при их монтаже. Мастер должен будет положить прокладку, установить сам люк, после выровнять поверхность. Ряд профессионалов рекомендует на люк и ободок колодца дополнительно монтировать петли, на которые навешивается замок. При наличии запорного люка следует каждый год производить проверку на наличие зазоров и трещин. Они могут повлиять на эффективность работоспособности системы. Если были замечены какие-либо повреждения, то рекомендуется осуществить замену изделия. Если люк был установлен в северном регионе или области с высоким уровнем осадков, то следует произвести дополнительную защиту люка с помощью специальной панели. Она может быть выполнена из различных мембранных материалов, однако в качестве альтернативного решения можно использовать традиционный пенопласт. Подходят и термопанели, а также другие аналогичные покрытия. Это позволит защитить изделие от негативного воздействия окружающей среды и продлить срок его жизнедеятельности. Независимо от состояния рекомендуется подвергать крышку замене каждые семь лет.

Нюансы гидроизоляционных работ

Смотровые колодцы относятся к технологическим сооружениям сухого типа, которые находятся чаще всего во влажных грунтах.

При устройстве данных конструкций проведение гидроизоляции является обязательным мероприятием, гарантирующем сохранность арматуры трубопровода и эффективной работы по очистке или промывке труб.

Практика показывает, что протечки в сборных бетонных конструкциях происходят чаще всего не из-за брака в изделиях, а по причине неправильной обработки стыков. Это значит, что заделка швов – серьезная и ответственная процедура.

В качестве гидроизолирующих составов применяют 3 вида изоляции:

  • битумно-полимерную;
  • цементно-полимерную;
  • полимерную.

К битумно-полимерной гидроизоляции относятся обмазочные материалы (мастики) и наплавляемые рулоны, для приклеивания которых необходимо нагревание до определенной температуры. Второй вариант используют реже, так как необходимы специальные навыки по применению газовой горелки.

Одно из решений заделки швов с помощью отечественных гидроизоляционных материалов Пенетрон и Пенекрит. Первый – проникающая изоляция полимерного типа, второй – шовный материал, который продается в виде сухой смеси

Цементно-полимерные составы дешевле, имеют прекрасные технические характеристики и подходят для самостоятельного применения. Подготовленную смесь накладывают шпателем в 2-3 слоя на увлажненную очищенную поверхность, выравнивают и дают подсохнуть.

Полимерная гидроизоляция отличается эластичностью и прочностью. Мастики и рулонные мембраны идеально подходят для потенциально подвижных конструкций – даже при небольшом смещении герметизация стыков сохранится.

Кроме стен необходимо изолировать и основание колодца. Обычно его производят на этапе укладки бетонной плиты, до монтажа колец. Плиту покрывают цементно-полимерным составом, им же замазывают нижние стыки.

Конструкция пластиковых канализационных колодцев

Устройство канализационного колодца

Пластиковые колодцы для канализации состоят из следующих частей:

  • шахта – основная часть устройства;
  • нижний лоток, выполняющий роль дна и  для подключения труб, с готовыми отверстиями под них;
  • горловина;
  • крепкий и надежный люк.

Основная часть колодца может иметь разную высоту из-за соединения нескольких частей. По сути, это конструктор. Она может быть гладкой или гофрированной для усиления конструкции.

В последнее время популярными стали именно гофрированные колодцы из пластика. Такая конструкция позволяет значительно уменьшать механические нагрузки на дно.  Стенки устройства бывают даже двойными.

Нижний лоток можно устанавливать или менять, в зависимости от расположения канализационных труб, легко делать повороты и переходы. Он обеспечивает надежный уровень герметичности колодца.

Пластиковые люки

Люки имеют необходимую прочность для различных типов нагрузок:

  • для пешеходов и зеленой зоны;
  • для парков, стоянок и тротуаров;
  • для городских дорог;
  • для использования на автомагистралях.

Люки можно устанавливать непосредственно на шахту, телескопическую горловину или разгрузочное кольцо.

Канализационные колодцы диаметром от одного метра могут оснащаться встроенными лестницами для работы специалистов.

Если необходимо установить канализационный пластиковый колодец на участке загородного дома, то лучшее решение – гофрированное устройство. Размеры подобного изделия легко можно подобрать по котловану. В зависимости от желания владельца дома в колодце допускается  установка насосов для откачки воды.  Также можно поставить пескоулавливатели.

Из каких материалов изготавливают пластиковые колодцы

Выбор материалов, из которых производят канализационные колодцы, зависит от их назначения и работы в разных системах — ливневая канализация, дренаж, вывод бытовых или промышленных стоков. Могут быть следующие варианты:

  • поливинилхлорид;
  • полиэтилен;
  • полипропилен.

Цена пластиковых канализационных колодцев сравнима с бетонными изделиями. Однако, их установка значительно меньше требует затрат сил и средств. Она зависит от конструкции изделия, так как для каждого дома или способа использования стоимость индивидуальна. Применение современных технологий и поставок комплектующих элементов позволило в последнее время снизить цены на пластиковые колодцы.

Выводы и полезное видео по теме

Пошаговая технология монтажа наглядно представлена в видео:

Технология создания канализационных колодцев из пластика:

Применение пластиковых колодцев для сооружения канализации существенно облегчает и удешевляет производство работ. Это достойная альтернатива привычным железобетонным конструкциям. Термостойкие, герметичные и удобные в монтаже элементы легко собираются, быстро устанавливаются и практически не требуют ухода.

Подыскиваете подходящую модель канализационного колодца? Или есть опыт использования таких установок? Оставляйте, пожалуйста, комментарии к статье, задавайте вопросы и делитесь навыками монтажа колодцев.
