Обозначение розеток и выключателей на чертежах и схемах: разбираемся тщательно

Необходимость схемы

Если же говорить про выключатели света, то количество полюсов означает, сколько линий можно включать изолированно друг от друга.

Как правило, устанавливаются на высоте 0,9 метра от уровня пола. Основные стандарты, определяющие условные изображения на схемах электропроводок Все, что касается электрики, электротехники и т.

Как и розетки, выключатели света заносятся в проектную документацию. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка. Они обозначаются пустым полукругом, не имеющим внутри никаких дополнительных чёрточек.

Похожее обозначение ввел и для выключателей. Это видно на схеме таких приборов.

Нормативные документы

Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Некоторые современные электроприборы нуждаются не в однофазной, а в трехфазной электросети. Условное обозначение выключателей Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест.

Прекрасно сочетается с интерьерами, стилизованными под восемнадцатое и девятнадцатое столетие, кроме этого, могут выполнять роль регулятора яркости света Противоположностью поворотному стал сенсорный выключатель. Это нужно для ведения всех необходимых инженерных документов при прокладке электропроводки в помещениях.

Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку. Если все выполнить как надо, то это позволит безошибочно трактовать содержание чертежа. А во-вторых, не нужно проделывать штробы для прокладки проводов отдельно к каждому коммутационному аппарату проводники, идущие и на розетку, и на выключатель, укладывают в одной штробе. Они нужны не только для того, чтобы обеспечить долгосрочную эксплуатацию электроприборов, но и для безопасности людей при пользовании электричеством.

Принципы классификации изделий Конструктивно выключатель имеет сходство со штепсельной розеткой. В схематическом изображении таких коммутационных аппаратов полукруг внутри имеет по центру черту.
Основные логические элементы компьютера. Вентили. Принцип работы. Обозначение на схеме.

https://youtube.com/watch?v=0cwBTxV_n0E

Конструктивные особенности телефонной розетки

Стационарные телефоны выгодно отличаются от своих мобильных собратьев независимостью от капризов сотовой сети. Стабильность их работы обеспечивается проводной линией связи, идущей от АТС, соединяющей их с другими абонентами. Основной принцип работы таких аппаратов неизменен уже на протяжении столетия остаётся прежним, несмотря на значительный технический прогресс в их конструкции.

Подключение аппарата к телефонной сети требует наличия специальной розетки, состоящая из следующих элементов:

  1. Корпус, сделанный из диэлектрического материала.
  2. Контакты для соединения токопроводящих элементов электрической цепи.
  3. Клеммы – переходники, через которые происходит подключение телефонной розетки.

Гнёзда, где расположены контакты, слегка углублены, что защищает их от случайного попадания посторонних предметов и замыкания. Розетки исполняются в вариантах с одним, или с несколькими разъёмами. Последние модели востребованы в административных помещениях и офисах компаний, где требуется произвести одновременное подключение нескольких телефонов.

Условное обозначение розетки на схеме

Одним из наиболее распространенных элементов домашней электросети является электрическая розетка. На схеме она может выглядеть в виде различных обозначений, которые зависят от типа и конструкции этого устройства.

Важнейшим этапом обустройства электрической проводки является составление плана размещения всех ее элементов.

Грамотное нанесение на электрическую схему всех составных частей электросети обеспечивает правильность планирования необходимого количества материалов, а также высокий уровень электробезопасности.

Совет

Правильно составленная схема значительно облегчает выбор типов необходимого оборудования.

План электрической проводки составляется с учетом масштаба помещений и особенностей его планировки.

Руководящие документы

Для того чтобы унифицировать обозначения, используемые в электрических схемах, еще в советское время был принят ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

В соответствии с этим документом, для обозначения всех элементов электросети используются простейшие геометрические фигуры, позволяющие легко наносить, а также идентифицировать тот или иной элемент на электрической схеме.

Жесткие требования к выполнению подобных чертежей исключают путаницу и двоякое толкование всех нанесенных на схеме символов, что крайне важно при выполнении монтажных работ в электрической сети

Обозначения элементов открытой установки

Простейшая двухполюсная электрическая розетка открытой установки без заземляющего контакта изображается на электрической схеме в виде полукруга с чертой, проведенной перпендикулярно к его выпуклой части.

Обозначение сдвоенной розетки отличается от предыдущего наличием двух параллельных линий. Графический символ, соответствующий трехполюсному изделию, представляет собой полукруг, к выпуклой части которого примыкают три линии, сходящиеся в одной точке и расположенные веером.

Розетки для скрытой электропроводки

Скрытая электропроводка является наиболее распространенным типом домашней электрической сети. Для ее прокладки используются устройства, встраиваемые в стену при помощи специальных монтажных коробок.

Единственным отличием обозначения подобных розеток от приведенного выше рисунка является перпендикуляр, опускаемый от середины прямого отрезка к центру окружности.

Устройства с повышенной защитой от пыли и влаги

Рассмотренные розетки не отличаются высоким уровнем защиты от проникновения в их корпус твердых предметов, а также влаги. Такие изделия могут применяться во внутренних помещениях, где условия эксплуатации исключают подобные воздействия.

Что касается устройств, предназначенных для установки на открытом воздухе или, например, в ванных комнатах, то согласно принятой классификации степень их защиты должна быть ниже IP44 (где первая цифра соответствует уровню защиты от пыли, вторая – от влаги).

Такие розетки обозначаются на схеме в виде полностью закрашенного черным цветом полукруга. Как и в предыдущем случае, двухполюсные и трехполюсные влагозащищенные розетки обозначаются соответствующим количеством отрезков, примыкающих к выпуклой части полукруга.

Выключатели

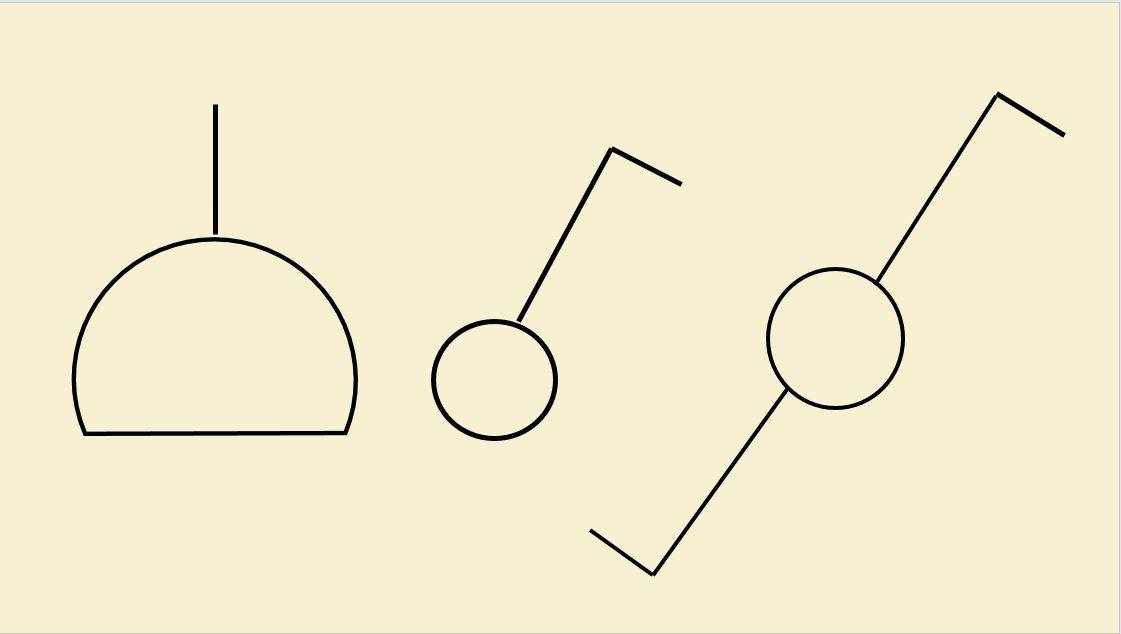

Выключатель на схеме обозначается в виде окружности, к которой под углом 45 с наклоном в правую сторону проведена черта, имеющая на конце один, два или три перпендикулярных отрезка (в зависимости от количества клавиш изображаемого выключателя).

Изображение выключателей скрытой установки такое же, только отрезки на конце наклонной черты проводятся в обе стороны от нее на одинаковое расстояние.

Стоит обратить внимание на изображение проходных выключателей, которое напоминает два обычных выключателя, зеркально отраженных от центра одной окружности

Блоки розеток

Нередко в плане домашней электросети необходимо предусмотреть установку блоков, включающих в себя различное количество наиболее распространенных элементов – розеток и выключателей.

Простейший блок, содержащий в своем составе двухполюсную розетку, и одноклавишный выключатель скрытой установки изображается в виде полукруга, от центра которого проведен перпендикуляр, а также линия под углом 45 , соответствующая одноклавишному выключателю.

Аналогичным образом наносятся на схему блоки, содержащие различное количество розеток и выключателей. Например, блок скрытой установки, имеющий в своем составе двухполюсную розетку, а также одноклавишный и двухклавишный выключатели, имеет обозначение:

Графические изображения

Для создания чертежа используют условные обозначения элементов схемы и токопроводящих линий. Дополнительные надписи применяют, чтобы указать сопротивление резистора либо иной номинал.

Линии

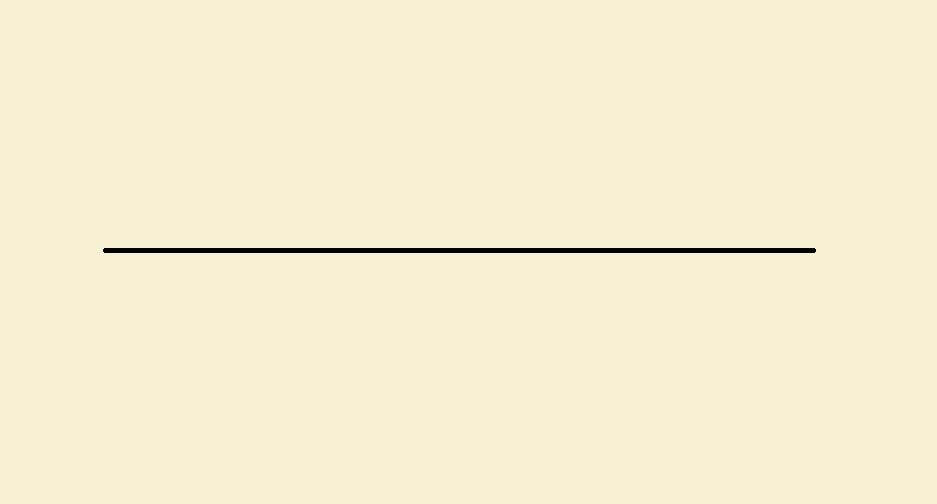

Прямой линией обозначают проводник. Над этим элементом размещают надпись, уточняющую важные характеристики:

  • материал жилы;
  • напряжение;
  • силу и вид тока.

Место соединения обозначают жирной точкой. Если такого элемента на пересечении нет, значит, электрическая связь отсутствует.

Шины и провода

Для упрощения чтения схем на чертеже вместо письменных пояснений применяют специальную графику:

  • наклонные засечки — количество проводников;
  • пунктирная линия с разной (одинаковой) длиной отрезков — линия заземления (дежурного освещения);
  • перевернутая буква «П» — лоток;
  • стрелка вверх от жирной точки — вертикальная прокладка с переходом кабеля на более высокий уровень.

Такие обозначения помогают экономно использовать свободное место. Примеры объясняют возможность наглядного представления данных, необходимых для правильного выполнения отдельных монтажных операций.

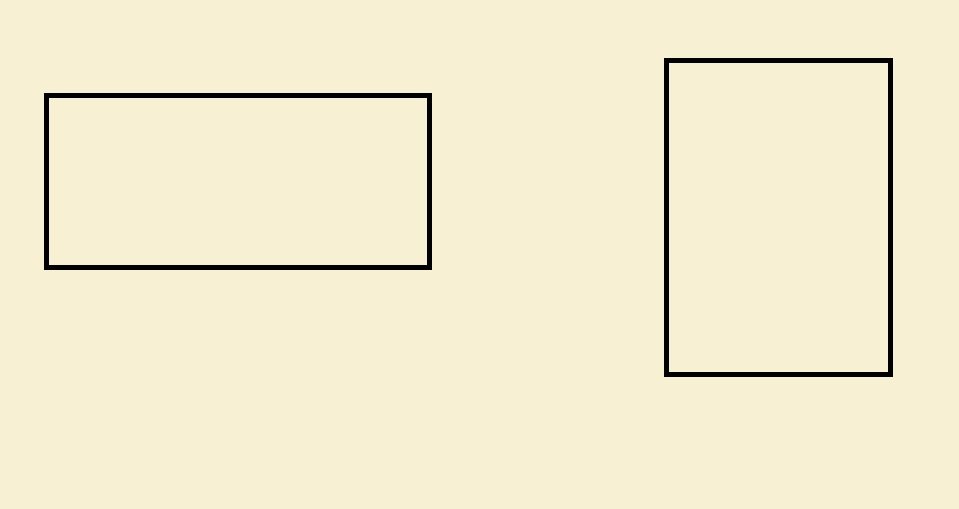

Щиты, шкафы и коробки

Размеры УГО ящиков и других крупных функциональных компонентов устанавливают по фактическим габаритам изделий в масштабе создаваемого чертежа. Допустимо увеличение этих элементов, если необходимо показать подробно схему подходящей проводки.

Разными УГО обозначают соответствующий вид изделий:

КомпонентРазновидности
КоробкаВводная, ответвительная, протяжная, оснащенная зажимами
ЩитокМагистральный, групповой, лабораторный, дежурного освещения
ШкафОдно- и двустороннего обслуживания, открытый

Розетки, выключатели и переключатели

Обозначения изделий этой категории разделены на группы по способу монтажа и уровню защиты. По рисунку можно определить:

  • диапазоны IP20… 23 и IP44… 55;
  • количество клавиш, полюсов;
  • скрытый или открытый вариант установки;
  • проходной вид переключателя;
  • наличие (отсутствие) нулевого положения, заземления.

Вертикальной чертой указывают количество розеток (выключателей) в одном блоке.

Где можно найти условное обозначение разных видов розеток?

Регламентирует обозначение розеток на схеме ГОСТ. В нем указаны точные размеры и вид условно-графического обозначения.

Было бы слишком просто, если бы я сейчас начал рассказывать про ГОСТ 21.614. Думаю, большинство знает его очень хорошо. Дело в том, что в этом ГОСТе не хватает всех необходимых условных обозначений. Кстати, в проекте новая редакция данного ГОСТа.

Насколько мне известно, последняя версия ГОСТ 21.614-88.

Я разработал свои условные обозначения для розеток и выключателей на основе данного документа. Ведь ничто нам не запрещает вводить новые обозначения?

Может быть мои обозначения получат более широкое распространение и станут поводом для внесения в данный ГОСТ, т.к. я сомневаются, что разработкой ГОСТов занимаются проектировщики. А посторонние от проектирования люди не всегда знают тех тонкостей, с которыми сталкиваются при проектировании.

1 В зависимости от исполнения:

  • скрытой установки;
  • открытой установки.

2 В зависимости от степени защиты от попадания влаги и пыли:

  • без защиты IP20;
  • с защитой IP44 (IP54).

На основе этой классификации я разработал свои обозначения.

Для розеток скрытого исполнения IP44 я ввел обозначение в виде «заливки половины области розетки», чтобы было видно как бы вертикальную черту розетки, которая указывает, что розетка скрытого исполнения, розетка открытого исполнения IP44 имеет всю залитую область розетки.

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения.

Все розетки с заземляющим контактом.

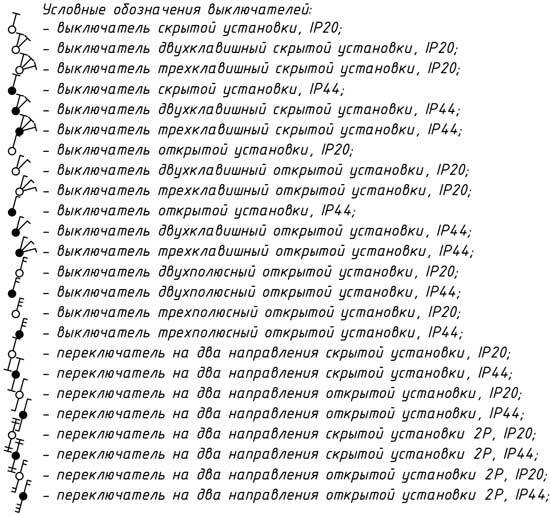

Похожее обозначение ввел и для выключателей. Двухполюсные и трехполюсные выключатели понадобятся для обозначения пакетных выключателей вблизи двигателей, переключатель на два направления 2Р – нужен для обозначения проходного выключателя при управлении из трех или более мест (средние выключатели по схеме).

Можно было бы расширить список обозначений или даже наоборот, некоторые исключить, т.к. они возможно и не существует в природе, но пока остановлюсь на таком списке.

На выключатели и розетки у меня сделано 2 блока. Сейчас я их тестирую и буду применять уже в новых проектах. Данные условные обозначения буду прилагать к каждому проекту.

P.S. Скоро поговорим и о блоках программыAutoCAD, а все те, кто оказывает помощь в развитии блога, будут периодически получать подарки в виде моих блоков.

Мы уже много раз говорили о том, насколько важно перед выполнением ремонтных работ по домашней электрике грамотно составить схему электроснабжения, с неё всё должно начинаться. На схемах отображаются основные электрические узлы – вводная линия, счётчик электрической энергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, осветительные элементы. Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах

Предлагаем вам этому немного поучиться

Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам этому немного поучиться.

Очень многие начинают ремонтные работы в строящемся доме или вновь приобретённой квартире с приглашения специалиста для помощи в составлении схемы. От вас потребуется лишь подробно рассказать, где вы планируете располагать крупногабаритную мебель и бытовую электротехнику. А уже задача профессионала – схематически отобразить всё это с указанием места установки выключателей и розеток на плане. Такой чертёж поможет вам чётко определиться с количеством необходимых материалов и рационально распланировать порядок ведения электромонтажных работ.

Мы не будем вести речь о сложных электрических элементах, типа рубильников, реле, тиристоров, симисторов, двигателей. Для домашних электросетей в этом нет необходимости. Наша главная задача – научиться распознавать обозначение бытовых выключателей и розеток на схематических чертежах.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

НаименованиеИзображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

НаименованиеИзображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
 Контакт размыкающий с замедлением, действующим при возврате
 Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка):гнездоштырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

НаименованиеИзображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями

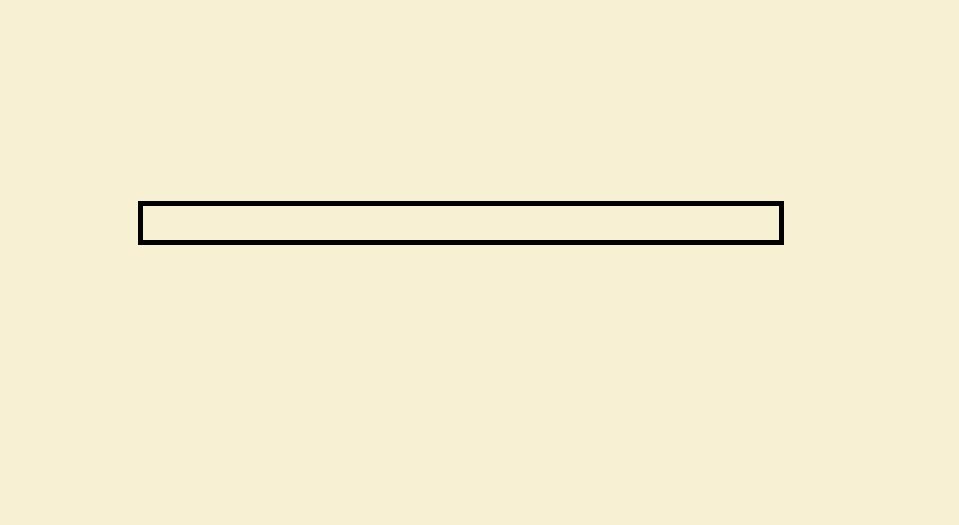

Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

Графические символы электроаппаратуры

Для обозначения образцов аппаратуры электрических цепей используются следующие типовые символы (таблица 1).

К перечню изделий, представленных в этой таблице в виде символов, можно отнести:

  • коробки распределительные (ответвительные), устанавливаемые в помещениях для оформления отводов к розеткам и осветительным приборам;
  • коробки вводные и проходные;
  • щитки освещения (групповые и магистральные);
  • шкафы и щиты самого различного функционального назначения.

Для обозначения вводных и линейных или распределительных автоматов, а также стандартных приборов учета расхода энергии (электросчетчиков) используются следующие символы:

В заключительной части обзора отметим, что после ознакомления со всеми рассмотренными выше обозначениями каждый пользователь без труда сможет разобраться с имеющейся в его квартире электропроводкой.

5.2 Форматы

5.2.1 Форматы листов схем
выбирают в соответствии с требованиями, установленными в ГОСТ 2.301 и ГОСТ
2.004, при этом основные форматы являются предпочтительными. При выборе
форматов следует учитывать:

— объем и сложность
проектируемого изделия (установки);

— необходимую степень
детализации данных, обусловленную назначением схемы;

— условия хранения и
обращения схем;

— особенности и
возможности техники выполнения, репродуцирования и (или) микрофильмирования
схем;

— возможность
обработки схем средствами вычислительной техники.

Выбранный формат должен
обеспечивать компактное выполнение схемы, не нарушая ее наглядности и удобства
пользования ею.

Изображения линий проводок и токопроводов

Таблица 1

Наименование


Размер, мм

1. Линия проводки

Общее изображение

Допускается указывать над изображением линии данные проводки (род тока, напряжение, материал, способ прокладки, отметка проводки и т.п.)

Толщина 1,0

Например. Цепь постоянного тока напряжением 110 В

То же

Допускается количество проводников в линии указывать засечками.

Например. Линия, состоящая из трех проводников

1.1. Линия цепей управления

1.2. Линия сети аварийного эвакуационного и охранного освещения

1.3. Линия напряжения 36 В и ниже

1.4. Линия заземления и зануления

1.5. Заземлители

1.6. Металлические конструкции, используемые в качестве магистралей заземления, зануления

2. Прокладка проводов и кабелей

2.1. Открытая прокладка одного проводника

2.2. Открытая прокладка нескольких проводников

2.3. Открытая прокладка одного проводника под перекрытием

2.4. Открытая прокладка нескольких проводников под перекрытием

2.5. Прокладка на тросе и его концевое крепление

2.6. Проводка в лотке

2.7. Проводка в коробе

2.8. Проводка под плинтусом

2.9. Конец проводки кабеля

3. Вертикальная проводка

3.1. Проводка уходит на более высокую отметку или приходит с более высокой отметки

3.2. Проводка уходит на более низкую отметку или приходит с более низкой отметки

3.3. Проводка пересекает отметку, изображенную на плане, сверху вниз или снизу вверх и не имеет горизонтальных участков в пределах данного плана

4. Проводка в трубах

Общее изображение

4.1. Проводка в трубе, прокладываемой открыто

4.2. Проводка в трубах, прокладываемых открыто

4.3. То же, при необходимости показа габаритов группы труб

4.4. Проводка в трубе, прокладываемой под перекрытием, площадкой, с указанием отметки заложения

4.5. Проводка в трубах, прокладываемых под перекрытием

4.6. То же, при необходимости показа габаритов группы труб

4.7. Проводка в трубе, прокладываемой скрыто (в бетоне, в грунте и т.п.), с указанием отметки заложения

4.8. Проводка в трубах, прокладываемых скрыто

4.9. То же, при необходимости показа габаритов группы труб

4.10. Проводка в трубе, прокладываемой от отметки трассы вверх

4.11. То же, вниз

4.12. Конец проводки в трубе

4.13. Проводка в патрубке через стену

4.14. То же, сквозь перекрытие

4.15. Разделительное уплотнение в трубах для взрывоопасных помещений

4.16. Проводка гибкая в металлорукаве, гибком вводе

5. Прокладка шин и шинопроводов

Общее изображение

Толщина 2,0

5.1. Шина, проложенная на изоляторах

5.2. Пакет шин, проложенных на изоляторах

Толщина 1,0

5.3. Шины или шинопровод на стойках

5.4. То же, на подвесах

То же

5.5. То же, на кронштейнах

5.6. Троллейная линия

5.7. Секционирование троллейной линии

5.8. Компенсатор шинный, троллейный

Примечание. Изображение места крепления шинопровода по пп.5.1-5.5 должно соответствовать его проектному положению.

6. Изображения коробок, щитков, ящика с аппаратурой, шкафов, щитов, пультов приведены в табл.2

Обозначение щитов, коробов, шкафов

В электрических сетях большое внимание уделяется надежной защите вводов кабелей и проводов, а также различной коммутационной аппаратуры. Для этих целей широко применяются всевозможные конструкции шкафов, щитов или ящиков, изготовленных из металла или пластика

Все виды щитового оборудования рассчитаны на различное напряжение. Они отличаются габаритными размерами, в зависимости от количества установленных приборов и устройств. Для сокращенного обозначения применяются соответствующие заглавные буквы «Ш», «Щ», «Я».

В современных условиях все более широкую популярность приобретают щиты квартирные, отображаемые на схемах как «ЩК». Они успешно используются на новых объектах или при реконструкции электропроводки в старых зданиях. Модели щитов разделяются на ЩКУ – щит квартирный учетный и ЩКР – щит квартирный распределительный. Довольно часто на электрических схемах розеток, выключателей, и других элементов, встречаются обозначения в виде ША и ЩА, что соответствует шкафам или щитам автоматики. Кроме того, существуют условные символы ШАВР – шкаф автоматического ввода резерва, ЩАП – щиты автоматического переключения.

Работа схемы с 3 видами вык-лей – обычным, проходным и перекрёстным

Перекрёстный выключатель используется в системах управления светом из 3 и более мест. Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим – крест накрест.

Посмотрите на рисунке на схему

управления светом при помощи проходных и перекрёстных переключателей. В обычном приборе для управления светом из одного места есть два контакта. Их замыкание и размыкание включает и выключает светильник. Поэтому у клавиши управления есть обозначенные положения «включено» и «отключено» буквами или значками, а к устройству подходит два провода — один фазный, от сети и второй от лампы.

Система для управления светом из нескольких мест устроена иначе. В устройстве есть три контакта — 2 неподвижных, к которым подключаются отходящие провода, соединяющие переключатели и 1 подвижный. К нему подсоединяется провод, идущий к фазе или светильнику. Включённое положение схемы то, при котором оба прибора подключены к одному проводу, поэтому на клавишах отсутствует положение «включено».

Схема управления освещения с трех мест

Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы. Они соединяются только на подключении подходящего провода на первом проходном выключателе.

Схема подключения двухклавишный выключателей

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
