Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка):гнездоштырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
Схемы электрические в зависимости от основного назначения подразделяют на следующие типы:
Схема электрическая объединенная (Э0)
На данном виде схем изображают различные типы, которые объединяются между собой на одном чертеже.
Пример схемы электрической объединенной:
Схема электрическая подключения (Э5)
На схеме подключения должны быть изображены изделие, его входные и выходные элементы (соединители, зажимы и т.д.) и подводимые к ним концы проводов и кабелей (многожильных проводов, электрических шнуров) внешнего монтажа, около которых помещают данные о подключении изделия (характеристики внешних цепей и (или) адреса). Размещение изображений входных и выходных элементов внутри графического обозначения изделия должно примерно соответствовать их действительному размещению в изделии. На схеме следует указывать позиционные обозначения входных и выходных элементов, присвоенные им на принципиальной схеме изделия.
Пример схемы электрической подключений:
Схема электрическая соединений (монтажная) (Э4)
На схеме соединений следует изображать все устройства и элементы, входящие в состав изделия, их входные и выходные элементы (соединители, платы, зажимы и т.д.), а также соединения между этими устройствами и элементами. Расположение графических обозначений устройств и элементов на схеме должно примерно соответствовать действительному размещению элементов и устройств в изделии. Расположение изображений входных и выходных элементов или выводов внутри графических обозначений и устройств или элементов должно примерно соответствовать их действительному размещению в устройстве или элементе.
Пример схемы электрической соединений:
Схема электрическая принципиальная (полная) (Э3)
На принципиальной схеме изображают все электрические элементы или устройства, необходимые для осуществления и контроля в изделии установленных электрических процессов, все электрические взаимосвязи между ними, а также электрические элементы (соединители, зажимы и т.д.), которыми заканчиваются входные и выходные цепи. На схеме допускается изображать соединительные и монтажные элементы, устанавливаемые в изделии по конструктивным соображениям. Схемы выполняют для изделий, находящихся в отключенном положении.
Пример схемы электрической принципиальной:
Схема электрическая функциональная (Э2)
На функциональной схеме изображают функциональные части изделия (элементы, устройства и функциональные группы), участвующие в процессе, иллюстрируемом схемой, и связи между этими частями. Графическое построение схемы должно давать наиболее наглядное представление о последовательности процессов, иллюстрируемых схемой.
Пример схемы электрической функциональной:
Схема электрическая структурная (Э1)
На структурной схеме изображают все основные функциональные части изделия (элементы, устройства и функциональные группы) и основные взаимосвязи между ними. Графическое построение схемы должно обеспечивать наилучшее представление о последовательности взаимодействия функциональных частей в изделии. На линиях взаимосвязей рекомендуется стрелками обозначать направление хода процессов, происходящих в изделии.
Пример схемы электрической структурной:
Условные обозначения на чертежах технологической документации
Определение
Технологическая документация — совокупность технических документов, которые определяют сооружение объектов капитального строительства и изготовление изделий промышленного производства.
Технологические документы бывают и текстовые, и графические.
В технологической документации отражают все этапы разработки изделий: от изготовления до эксплуатации и ремонта. Также в ней могут быть указаны способы организации производственного процесса.
Чертежи технологической информации включают в себя следующие условные обозначения:
- Буквенные обозначения. Для написания текстовых частей чертежа, маркировки, надписей, обозначения величин применяют буквы латинского и греческого алфавитов.
- Виды — проекция, обращенная видимой частью поверхности предмета к наблюдателю. Подразделяются на основные виды, главный, местный.
- Масштабы — отношение линейных размеров предмета, изображенного на чертеже, к истинным размерам этого предмета.
- Материалы в сечениях. Вид материала, из которого должен изготавливаться объект, указывают в основной надписи текстом. ГОСТ 2.306-68 ЕСКД регулирует правила графического обозначения материала сечения.
- Основная надпись. Форму, размеры и ее содержание устанавливает стандарт. Располагается основная надпись в правом нижнем углу чертежа. В основной надписи указывают название изображаемого объекта, кем выполнен чертеж, дата выполнения, кем проверен и принят, материал изготовления детали, масштаб.
- Отклонения форм поверхностей. Указывают полное и краткое наименование отклонений. Рассматриваются в рамках ЕСДП — единой системы допусков и посадок. Допуск — диапазон разрешенных отклонений от указанного размера. В рамках ЕСДП предусматривают зазоры необходимой величины для будущей сборки изделия и учитывают реальную точность обработки станками. Требования и правила к полям допуска и посадкам указаны в ГОСТ 25347-82.
- Покрытия. В технических требованиях чертежа информация о покрытиях наносится в текстовой форме. Для обозначения информации о каждом виде покрытий и поверхности на самом чертеже применяют буквенные обозначения
- Размеры. Размеры на чертеже — данные, применяемые для уточнения геометрической формы предмета, его элементов. Знание размеров позволяет контролировать процесс изготовления детали. Размеры позволяют представить с помощью чертежа истинную величину детали. Их отображают размерными линиями и числами.
- Разрез — представляет собой мысленно рассеченный одной или несколькими плоскостями изображаемый предмет. В разрезе можно представить невидимые поверхности предмета и выявить, что располагается в секущей плоскости и за ней.
- Сечения. Так же, как и разрез, представляют собой мысленно рассеченные изображения фигуры. Но показывают только то, что находится в секущей плоскости.
- Соединения. На чертежах указывают разъемные и неразъемные соединения между деталями в виде полных, условных или упрощенных рисунков. Иногда могут применять дополнительные условные обозначения.
- Спецификация — это документ, который систематизирует номенклатуру изделия.
- Термообработка. Детали, которые подвергались термообработке, отображают на чертеже с указанием их свойств: пределы упругости и прочности, ударная вязкость, твердость, глубина обработки.
- Технические требования. Указываются на чертеже в виде текста. Позволяют узнать дополнительную информацию о детали и ее размерах, расшифровать некоторые буквенные обозначения и т.д. Заголовок «технические требования» на чертеже не указывают. Обозначают лишь пункты, каждый из которых нумеруют и начинают с новой строки.
- Форматы. Чертежи необходимо выполнять на листах определенных размеров, на которых выделяют поля, обведенные тонкой линией. Размеры сторон форматов указывают на форзаце.
- Шероховатости. Представляют собой рельеф детали, образованный совокупностью всех неровностей. Шероховатость поверхности влияет на работу сопряженных деталей, в том числе на нагрев деталей, долговечность их работы, трение и износ трущихся поверхностей.
- Шрифты. ГОСТ 2.304-81 регулирует выполнение надписей на чертежах. Чертежный шрифт характеризуется простотой, стандартизированными высотой, шириной и наклоном букв, толщиной линии обводки, расстоянием между буквами.
- Линии. Линии используются для изображения предметов на плоскости.
Линии могут быть разных видов:
- сплошная толстая основная линия;
- сплошная волнистая;
- сплошная тонкая;
- штрихпунктирная;
- невидимый контур, штриховая линия;
- штрихпунктирная с двумя точками, тонкая.
Как производится расчет электрических цепей
Путь вычисления делится на множество способов, которые используются на практике:
- метод, основанный на законе Ома и правилах Кирхгофа;
- способ определения контурных токов;
- прием эквивалентных преобразований;
- методика измерений сопротивлений защитных проводников;
- расчет узловых потенциалов;
- метод идентичного генератора, и другие.
По условию задачи известны сопротивления подсоединенных к цепи резисторов R1, R2, R3, R4, R5, R6 (без учета сопротивления амперметра). Необходимо вычислить силу токов J1, J2…J6.
На схеме есть три последовательных участка. Причем второй и третий имеют разветвления. Сопротивления этих участков обозначим, как R1, R’, R”. Тогда общее сопротивление равно сумме сопротивлений:
R = R1 + R’ + R”, где
R’ – общее сопротивление параллельно подключенных резисторов R2, R3, R4.
R” – общее сопротивление резисторов R5 и R6.
Используя закон параллельного соединения, вычисляем сопротивления R’ и R”.
1/R’ = 1/R2 + 1/R3 + 1/R4
1/R” = 1/R5 + 1/R6
Определить силу тока в неразветвленной цепи, зная общее сопротивление при заданном напряжении, можно по следующей формуле:
I = U/R, тогда I = I1
Для вычисления силы тока в отдельно взятых ветвях, нужно определить напряжение на участках последовательных цепей по закону Ома:
U1 = IR1; U2 = IR’; U3 = IR”;
Зная напряжение конкретных участков, можно вычислить силу тока на отдельных ветвях:
I2 = U2/R2; I3 = U2/R3; I4 = U2/R4; I5 = U3/R5; I6 = U3/R6
Иногда необходимо узнать сопротивление участков по известным параметрам напряжения, силы токов, сопротивления других участков или сделать расчет напряжения по имеющимся данным сопротивления и силе тока.
- https://formulki.ru/electromagnetism/sostavnye-chasti-elektricheskoj-tsepi
- https://panelektro.ru/ampery/kak-chitat-elektricheskie-shemy.html
- http://www.sxemotehnika.ru/elektricheskaya-tsep-i-ee-elementi.html
- https://tokzamer.ru/bez-rubriki/shemy-soedineniya-elektricheskoj-cepi
- https://habr.com/ru/post/451158/
- https://StrojDvor.ru/elektrosnabzhenie/ponyatie-elektricheskoj-cepi-i-ee-sostavnye-chasti/
Обозначение УЗО на однолинейной схеме
Это вид выключающего аппарата, в функции которого входит разъединение сети или ее части, когда произошло превышение определенной отметки дифференциального тока. Устройство способствует повышению электробезопасности, предотвращает возникновение чрезвычайных ситуаций, как в производственной сфере, так и дома. Схема подключения УЗО проста, но недочеты при монтаже могут привести к серьезным неприятностям.
Так можно обозначить УЗО на принципиальной схеме.
УЗО вместе с другими элементами в проектной документации чаще всего выполняют условно, что затрудняет расшифровку принципа работы как всей схемы, так и отдельно взятых элементов. Изображение защитного устройства может выглядеть как обычный выключатель. Но на нелинейной схеме он представляет собой два параллельно расположенных выключателя. На однолинейной – элементы, провода и полюса изображаются символически.
Подключение нулевого и заземляющего провода после УЗО
Любое схематическое изображение должно быть правильно составлено, а в дальнейшем прочитано. Самый маленький изъян может привести к неисправности УЗО или всей системы
Важно учитывать следующие часто встречающиеся ошибки:
- Ноль и заземление соединяются после защитного устройства. Если схема неправильно интерпретирована, нейтраль может быть соединена с открытой частью электроустановки или с нулевым защитным проводником.
- Если устройство подключено неполнофазно, возникает ложное срабатывание автомата.
- Неправильное соединение проводников в розетках приводит к срабатыванию устройства, даже если в розетку ничего не включено.
- Соединение нулевых проводников двух автоматов приводит к неконтролированным отключениям.
- Распространенной ошибкой является ситуация, когда перепутаны фазы и нули, относящиеся к разным устройствам.
- Несоблюдение полярности ведет к движению токов в одном направлении. Перед установкой следует внимательно ознакомиться с расположением клемм.
Всегда выполняется предварительная схема, с учетом возможных ошибок, происходящих в сети. Если документ составлен правильно, работа защитного устройства приносит эффект.
Пример реального проекта
Трехфазное устройство защитного отключения (УЗО)
Однолинейная принципиальная схема (ОПС) не что иное, как чертеж плана, например, квартиры. На нем должны быть указаны распределительные группы. Для этого необходимо измерить все стены и выполнить чертеж с соблюдением масштаба. Понадобится несколько копий, что бы на каждой изобразить отдельную группу.
Распределительные группы – это точки, которые будут подключены к одному автомату квартирного щитка. Всю проводку нельзя подключать к одной группе. В противном случае понадобится мощный кабель, который будет способен выдержать нагрузку всех приборов.
В зависимости от количества комнат и наличия энергопотребляющих устройств распределительные группы могут выглядеть следующим образом.
- освещение комнаты, прихожей и кухни;
- свет и розетки в туалете;
- розетки в жилой комнате;
- розетки в коридоре и кухне;
- электрическая плита.
Помещения с повышенной влажностью рекомендуется подключать отдельной группой, для которой необходима установка УЗО. Если в квартире есть маленькие дети, защитное устройство подключают на каждую группу.
Принципиальная, или однолинейная схема необходима для правильного подключения щитовой и распределительных групп.
В данном примере отражено подключение к трехфазному питанию. Всю квартиру питает вводный кабель из 5 жил, сечением 10 мм2. Фазы пронумерованы, как L1, L2, L3, заземление – PE, которое замыкается с нолем. Вводный автомат (ВА) отключает все автоматы групп, которые маркируются таким же способом.
Количество фаз определяется по количеству черточек на схеме. Однофазная – \, или трехфазная – \\\. Маркировка провода ВВГ НГ говорит о том, что он с негорящей изоляцией, трехжильный с сечением 1,5 мм2.
Чертеж дает возможность определиться с количеством и маркой нужных защитных устройств. Подсчитать число выключателей и розеток, а также, сколько метров кабеля потребуется.
Все соединения проводов должны находиться в распределительных коробках. Рекомендуется для каждого помещения отдельная коробка. Если, например, в кухне располагается газовый котел и другие электроприборы, потребуются две распределительные коробки.
Особых требований по установлению розеток и выключателей не существует. Их устанавливают так, чтобы было удобно. На кухне и на рабочем месте розетки размещают над столом.
Буквенное обозначение радиоэлементов в схеме

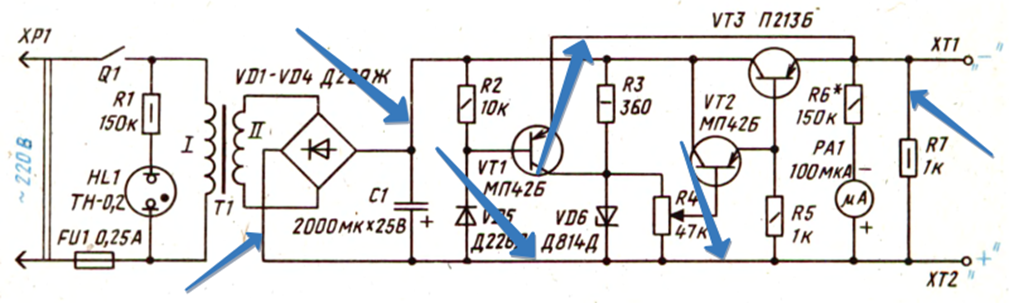

Давайте еще раз рассмотрим нашу схему.
Как вы видите, схема состоит из каких-то непонятных значков. Давайте разберем один из них. Пусть это будет значок R2.
Итак, давайте первым делом разберемся с надписями. R — это значит резистор. Так как у нас он не единственный в схеме, то разработчик этой схемы дал ему порядковый номер «2». В схеме их целых 7 штук. Радиоэлементы в основном нумеруются слева-направо и сверху-вниз. Прямоугольник с чертой внутри уже явно показывает, что это постоянный резистор с мощностью рассеивания в 0,25 Ватт. Также рядом с ним написано 10К, что означает его номинал в 10 Килоом. Ну как-то вот так…
Как же обозначаются остальные радиоэлементы?
Для обозначения радиоэлементов используются однобуквенные и многобуквенные коды. Однобуквенные коды — это группа, к которой принадлежит тот или иной элемент. Вот основные группы радиоэлементов:
А — это различные устройства (например, усилители)
В — преобразователи неэлектрических величин в электрические и наоборот. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. Генераторы и источники питания сюда не относятся.
С — конденсаторы
D — схемы интегральные и различные модули
E — разные элементы, которые не попадают ни в одну группу
F — разрядники, предохранители, защитные устройства
G — генераторы, источники питания,
H — устройства индикации и сигнальные устройства, например, приборы звуковой и световой индикации
K — реле и пускатели
L — катушки индуктивности и дроссели
M — двигатели
Р — приборы и измерительное оборудование
Q — выключатели и разъединители в силовых цепях. То есть в цепях, где «гуляет» большое напряжение и большая сила тока
R — резисторы
S — коммутационные устройства в цепях управления, сигнализации и в цепях измерения
T — трансформаторы и автотрансформаторы
U — преобразователи электрических величин в электрические, устройства связи
V — полупроводниковые приборы
W — линии и элементы сверхвысокой частоты, антенны
X — контактные соединения
Y — механические устройства с электромагнитным приводом
Z — оконечные устройства, фильтры, ограничители
Для уточнения элемента после однобуквенного кода идет вторая буква, которая уже обозначает вид элемента. Ниже приведены основные виды элементов вместе с буквой группы:
BD — детектор ионизирующих излучений
BE — сельсин-приемник
BL — фотоэлемент
BQ — пьезоэлемент
BR — датчик частоты вращения
BS — звукосниматель
BV — датчик скорости
BA — громкоговоритель
BB — магнитострикционный элемент
BK — тепловой датчик
BM — микрофон
BP — датчик давления
BC — сельсин датчик
DA — схема интегральная аналоговая
DD — схема интегральная цифровая, логический элемент
DS — устройство хранения информации
DT — устройство задержки
EL — лампа осветительная
EK — нагревательный элемент
FA — элемент защиты по току мгновенного действия
FP — элемент защиты по току инерционнго действия
FU — плавкий предохранитель
FV — элемент защиты по напряжению
GB — батарея
HG — символьный индикатор
HL — прибор световой сигнализации
HA — прибор звуковой сигнализации
KV — реле напряжения
KA — реле токовое
KK — реле электротепловое
KM — магнитный пускатель
KT — реле времени
PC — счетчик импульсов
PF — частотомер
PI — счетчик активной энергии
PR — омметр
PS — регистрирующий прибор
PV — вольтметр
PW — ваттметр
PA — амперметр
PK — счетчик реактивной энергии
PT — часы
QF — выключатель автоматический
QS — разъединитель
RK — терморезистор
RP — потенциометр
RS — шунт измерительный
RU — варистор
SA — выключатель или переключатель
SB — выключатель кнопочный
SF — выключатель автоматический
SK — выключатели, срабатывающие от температуры
SL — выключатели, срабатывающие от уровня
SP — выключатели, срабатывающие от давления
SQ — выключатели, срабатывающие от положения
SR — выключатели, срабатывающие от частоты вращения
TV — трансформатор напряжения
TA — трансформатор тока
UB — модулятор
UI — дискриминатор
UR — демодулятор
UZ — преобразователь частотный, инвертор, генератор частоты, выпрямитель
VD — диод, стабилитрон
VL — прибор электровакуумный
VS — тиристор
VT — транзистор
WA — антенна
WT — фазовращатель
WU — аттенюатор
XA — токосъемник, скользящий контакт
XP — штырь
XS — гнездо
XT — разборное соединение
XW — высокочастотный соединитель
YA — электромагнит
YB — тормоз с электромагнитным приводом
YC — муфта с электромагнитным приводом
YH — электромагнитная плита
ZQ — кварцевый фильтр
Виды электрических схем
Первым делом стоит учесть, что схема — это графическое отображение элементов конструкции, узлов и их связей на бумаге, либо в электронной форме при помощи общепринятых условных обозначений. Всего различается около десятка видов схем, но чаще всего встречаются следующие:
- Функциональная;
- Принципиальная;
- Монтажная.
Их можно встретить в документации к сложным электронным приборам, в руководствах по ремонту техники для мастеров-любителей или в планах по проведению проводки. Ввиду их распространенности с следует рассмотреть отдельно каждый вид.
Функциональная схема
Она не отображает детально конструкцию, а содержит изображение основных блоков устройства с подписями и функциональных узлов. Ориентируясь на данный чертеж, можно только узнать о том, как работает вся система прибора, как связаны между собой различные элементы. Функциональную схему целесообразно применять для описания, например, сложного электронного устройства, но не всегда для устройств электроснабжения.
Принципиальная схема
Содержит в себе определенный набор обозначений элементов, в соответствии с составом прибора. Для верной расшифровки чертежа необходимо знать основные условно графические отображения электроэлементов. В таком виде схем указываются связи между устройствами и сами их составляющие элементы. Для отображения силовых линий целесообразно чертить линейную схему, а для указания видов электрических цепей и проборов контроля, управления – полная принципиальная.
Следует отметить, что на однолинейных чертежах изображена только силовая часть конструкции, а на полных принципиальных приводятся все элементы цепи.
Монтажная схема
Используется при установке элементов на печатные платы, при сборке приборов и электрических цепей. С её помощью мастер определяет какой компонент куда следует разместить, на каком расстоянии друг от друга и в какой последовательности, согласно буквенно-цифровой аббревиатуре рядом с элементом, расшифровка которой приводится либо отдельным документом, либо располагается таблицей в правом нижнем углу над основной надписью. Помимо этого, допускается расстановка номиналов.
Подробную информацию по каждому виду схем можно найти в ГОСТе 2.702-2011.
Как соединяются радиоэлементы в схеме
Итак, вроде бы определились с задачей этой схемы. Прямые линии — это провода, либо печатные проводники, по которым будет бежать электрический ток. Их задача — соединять радиоэлементы.
Точка, где соединяются три и более проводников, называется узлом. Можно сказать, в этом месте проводки спаиваются:
Если пристально вглядеться в схему, то можно заметить пересечение двух проводников
Такое пересечение будет часто мелькать в схемах. Запомните раз и навсегда: в этом месте провода не соединяются и они должны быть изолированы друг от друга. В современных схемах чаще всего можно увидеть вот такой вариант, который уже визуально показывает, что соединения между ними отсутствует:
Здесь как бы один проводок сверху огибает другой, и они никак не контактируют между собой.
Если бы между ними было соединение, то мы бы увидели вот такую картину:
Буквенное обозначение радиоэлементов в схеме
Давайте еще раз рассмотрим нашу схему.
Как вы видите, схема состоит из каких-то непонятных значков. Давайте разберем один из них. Пусть это будет значок R2.
Итак, давайте первым делом разберемся с надписями. R – это значит резистор. Так как у нас он не единственный в схеме, то разработчик этой схемы дал ему порядковый номер “2”. В схеме их целых 7 штук. Радиоэлементы в основном нумеруются слева-направо и сверху-вниз. Прямоугольник с чертой внутри уже явно показывает, что это постоянный резистор с мощностью рассеивания в 0,25 Ватт. Также рядом с ним написано 10К, что означает его номинал в 10 Килоом. Ну как-то вот так…
Как же обозначаются остальные радиоэлементы?
Для обозначения радиоэлементов используются однобуквенные и многобуквенные коды. Однобуквенные коды – это группа, к которой принадлежит тот или иной элемент. Вот основные группы радиоэлементов:
А – это различные устройства (например, усилители)
В – преобразователи неэлектрических величин в электрические и наоборот. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. Генераторы и источники питания сюда не относятся.
С – конденсаторы
D – схемы интегральные и различные модули
E – разные элементы, которые не попадают ни в одну группу
F – разрядники, предохранители, защитные устройства
G – генераторы, источники питания,
H – устройства индикации и сигнальные устройства, например, приборы звуковой и световой индикации
K – реле и пускатели
L – катушки индуктивности и дроссели
M – двигатели
Р – приборы и измерительное оборудование
Q – выключатели и разъединители в силовых цепях. То есть в цепях, где “гуляет” большое напряжение и большая сила тока
R – резисторы
S – коммутационные устройства в цепях управления, сигнализации и в цепях измерения
T – трансформаторы и автотрансформаторы
U – преобразователи электрических величин в электрические, устройства связи
V – полупроводниковые приборы
W – линии и элементы сверхвысокой частоты, антенны
X – контактные соединения
Y – механические устройства с электромагнитным приводом
Z – оконечные устройства, фильтры, ограничители
Для уточнения элемента после однобуквенного кода идет вторая буква, которая уже обозначает вид элемента. Ниже приведены основные виды элементов вместе с буквой группы:
BD – детектор ионизирующих излучений
BE – сельсин-приемник
BL – фотоэлемент
BQ – пьезоэлемент
BR – датчик частоты вращения
BS – звукосниматель
BV – датчик скорости
BA – громкоговоритель
BB – магнитострикционный элемент
BK – тепловой датчик
BM – микрофон
BP – датчик давления
BC – сельсин датчик
DA – схема интегральная аналоговая
DD – схема интегральная цифровая, логический элемент
DS – устройство хранения информации
DT – устройство задержки
EL – лампа осветительная
EK – нагревательный элемент
FA – элемент защиты по току мгновенного действия
FP – элемент защиты по току инерционнго действия
FU – плавкий предохранитель
FV – элемент защиты по напряжению
GB – батарея
HG – символьный индикатор
HL – прибор световой сигнализации
HA – прибор звуковой сигнализации
KV – реле напряжения
KA – реле токовое
KK – реле электротепловое
KM – магнитный пускатель
KT – реле времени
PC – счетчик импульсов
PF – частотомер
PI – счетчик активной энергии
PR – омметр
PS – регистрирующий прибор
PV – вольтметр
PW – ваттметр
PA – амперметр
PK – счетчик реактивной энергии
PT – часы
QF – выключатель автоматический
QS – разъединитель
RK – терморезистор
RP – потенциометр
RS – шунт измерительный
RU – варистор
SA – выключатель или переключатель
SB – выключатель кнопочный
SF – выключатель автоматический
SK – выключатели, срабатывающие от температуры
SL – выключатели, срабатывающие от уровня
SP – выключатели, срабатывающие от давления
SQ – выключатели, срабатывающие от положения
SR – выключатели, срабатывающие от частоты вращения
TV – трансформатор напряжения
TA – трансформатор тока
UB – модулятор
UI – дискриминатор
UR – демодулятор
UZ – преобразователь частотный, инвертор, генератор частоты, выпрямитель
VD – диод, стабилитрон
VL – прибор электровакуумный
VS – тиристор
VT – транзистор
WA – антенна
WT – фазовращатель
WU – аттенюатор
XA – токосъемник, скользящий контакт
XP – штырь
XS – гнездо
XT – разборное соединение
XW – высокочастотный соединитель
YA – электромагнит
YB – тормоз с электромагнитным приводом
YC – муфта с электромагнитным приводом
YH – электромагнитная плита
ZQ – кварцевый фильтр
Стандартные условные графические и буквенные обозначения элементов электрических схем.
С ДРУГОГО САЙТА:
Условные графические обозначения в электрических схемах
ГОСТ 21.614Изображения условные графические электрооборудования и проводок в оригинале
ГОСТ 2.722-68Обозначения условные графические в схемах. Машины электрические
ГОСТ 2.723-68 Обозначения условные графические в схемах. Катушки индуктивности, реакторы, дроссели, трансформаторы, автотрансформаторы и магнитные усилители
ГОСТ 2.729-68 Обозначения условные графические в схемах. Приборы электроизмерительные
ГОСТ 2.755-87 Обозначения условные графические в схемах. Устройства коммутационные и контактные соединения
Скачать книгу.
Обозначения буквенно-цифровые в электрических схемах (ГОСТ 2.710 – 81)
Буквенные коды элементов приведены в таблице. Позиционные обозначения элементам (устройствам) присваивают в пределах изделия. Порядковые номера элементам (устройствам) следует присваивать, начиная с единицы , в пределах группы элементов , имеющих одинаковый буквенный код в соответствии с последовательностью расположения элементов или устройств на схеме сверху вниз в направлении слева направо.
Позиционные обозначения проставляют на схеме рядом с условным графическим обозначением элементов или устройств с правой стороны или над ними. Цифры и буквы, входящие в позиционное обозначение выполняются одного размера.
| Однобук- венный код | Группы видов элементов | Примеры видов элементов | Двухбук- венный код |
| A | Устройства (общее обозначение) | – | – |
Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот
Сельсин – приемник
BE
Сельсин – датчик
BC
Тепловой датчик
BK
Фотоэлемент
BL
Датчик давления
BP
Тахогенератор
BR
Датчик скорости
BV
C
Конденсаторы
–
–
Схемы интегральные, микросборки
Схема интегральная,аналоговая
DA
Схема интегральная,цифровая, логический элемент
DD
Устройство задержки
DT
Устройство хранения информации
DS
Нагревательный элемент
EK
Лампа осветительная
EL
Разрядники,предохранители, устройства защитные
Дискретный элемент защиты по току мгновенного действия
FA
Дискретный элемент защиты по току инерционного действия
FP
Дискретный элемент защиты по напряжению
FV
Предохранитель
FU
G
Генераторы, источники питания
Батарея
GB
Элементы индикаторные и сигнальные
Прибор звуковой сигнализации
HA
Индикатор символьный
HG
Прибор световой сигнализации
HL
Реле, контакторы, пускатели
Реле указательное
KH
Реле токовое
KA
Реле электротепловое
KK
Контактор, магнитный пускатель
KM
Реле поляризованное
KP
Реле времени
KT
Реле напряжения
KV
L
Катушки индуктивности,дроссели
Дроссель люминисцентного освещения
LL
M
Двигатели
–
–
Приборы, измерительное оборудование
Амперметр
PA
Счётчик импульсов
PC
Частотометр
PF
Счётчик реактивной энергии
PK
Счётчик активной энергии
PI
Омметр
PR
Регистрирующий прибор
PS
Измеритель времени, часы
PT
Вольтметр
PV
Ваттметр
PW
Выключатели и разъединители в силовых цепях
Выключатель автоматический
QF
Разъединитель
QS
Термистор
RK
Потенциометр
RP
Шунт измерительный
RS
Варистор
RU
Устройства коммутационные в цепях управления, сигнализации и измерительных
Примечание. Обозначение применяют для аппаратов не имеющих контактов силовых цепей
Выключатель или переключатель
SA
Выключатель кнопочный
SB
Выключатель автоматический
SF
Выключатели, срабатывающие от различных воздействий: -от уровня
SL
-от давления
SP
-от положения
SQ
-от частоты вращения
SR
-от температуры
SK
Трансформатор тока
TA
Трансформатор напряжения
TV
Стабилизатор
TS
U
Преобразователи электрических величин в электрические
Преобразователь частоты, инвертор, выпрямитель
UZ
Приборы электровакуумные и полупроводниковые
Диод, стабилитрон
VD
Приборы электровакуумные
VL
Транзистор
VT
Тиристор
VS
Токосъёмник
XA
Штырь
XP
Гнездо
XS
Соединения разборные
XT
Устройства механические с электромагнитным приводом
Электромагнит
YA
Тормоз с электромагнитным приводом
YB
Электромагнитная плита
YH
Дата добавления: 2018-02-15 ; просмотров: 15000 ; ЗАКАЗАТЬ РАБОТУ
