Установка доводчика на входную металлическую дверь

Устройство дверных доводчиков

Это механическое устройство обладает способностью накапливать потенциальную энергию в момент открывания двери. Далее энергия, накопленная доводчиком, расходуется с целью плотного закрытия двери. Аккумулирует (накапливает) энергию обычно мощная пружина.

Схема шестеренно-реечного доводчика

Прицип работы доводчика, имеющего реечную передачу и гидравлический контур

Доводчик обладает:

  • внутренним гидравлическим контуром;
  • реечной передачей усилия.
  1. На оси рычага установлена шестерёнка. При открывании двери она, проворачиваясь, через рейку передает поршню поступательное движение. Поршень сжимает пружину.
  1. Открывающее внешнее усилие снимается (человек не стремится шире открывать дверь). Тогда усилия пружины направляются на возвращение ее в исходное состояние. Пружина толкает поршень, шестерёнка начинает вращаться. Усилия шестерёнки передаются на систему рычага доводчика.

Разрез корпуса реечного доводчика

За счет каналов и полостей, по которым происходит перетекание масла, система работает плавно. Путем изменения внутреннего просвета каналов удается с предельной точностью отрегулировать плавность функционирования работы всей этой системы.

Указанная схема в основном используется при разработке доводчиков с рычажной передачей усилия. И этот вариант наиболее распространен.

Схема доводчика с кулачковым механизмом

Устройство доводчика с кулачковым механизмом

Доводчик обладает кулачковым механизмом. Кулачок установлен на оси рычага. Форма кулачкового механизма сложная эксцентричная, так называемая сердцевидная. Его подпирают с двух сторон ролики.

Такую схему чаще используют при конструировании доводчиков:

  • с канальным расположением тяги;
  • с механизмами скрытого размещения.

Это интересно: Как ставить наличники на двери — разбираемся подробно

Регулировка

После установки доводчика остается настроить скорость закрывания двери. В зависимости от модели доводчики отличаются конструкцией и расположением винтом для регулировки скорости. Подробная информация обычно содержится в паспорте или инструкции по установке изделия. Но принцип работы регулирования в различных моделях доводчика входных дверей аналогичен:

  • Вращение винта по направлению часовой стрелки увеличивает скорость закрывания двери;
  • Вращение винта по направлению против часовой стрелки замедляет скорость закрывания.

Не рекомендуется при регулировке проворачивать винт сразу на несколько оборотов, так как существует высокая вероятность расстройства баланса доводчика, который достаточно сложно обратно настроить. Кроме того, несколько резких оборотов регулировочного винта могут спровоцировать повреждение механизма, например, течь масла изнутри. Чаще всего достаточно проворта на ¼ для достижения необходимой скорости.

Для того, чтобы доводчик качественно выполнял свою функцию на протяжении многих лет, настоятельно не рекомендуется нажимать на дверь или притормаживать ее при помощи посторонних предметов при закрывании, так как это может привести к повреждению внутренних частей механизма. Кроме того, рекомендуется менять смазку в шарнире не реже раза в 2 года при установке доводчиков для входных дверей внутри помещения и ежегодно при установке механизма с уличной части двери. Наружный доводчик рекомендуется регулировать раз в полгода для снижения последствий от перепада температур.

Регулировка дверного доводчика своими руками

Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд. Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.

Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.

Во-вторых, регулировка крайне актуальна в период смены сезонов

Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года. В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще

Если подтянуть механизм, проблема исчезнет

В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.

В-третьих, корректировать устройство необходимо в случае неполадок

Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность

Фото с сайта dveridoma.net

А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.

Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.

Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.

Выбираем скорость движения двери

У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.

На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.

Важно

Нельзя поворачивать винт дважды – это может привести к поломке: разгерметизация повлечет за собой утечку масла.

Устанавливаем дохлоп

Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.

Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.

Калибруем открытое положение

Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.

Фото с сайта xn--56-6kch4danr.xn--p1ai

Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.

Это интересно

Если дверь открывается не настолько широко, фиксация не сработает.

Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».

Видео «Регулировка доводчика двери своими руками»

Установка доводчика двери: виды доводчиков и способы их установки

Существуют три основных вида дверных доводчиков – это стандартные, предусматривающие верхнюю установку, напольные и доводчики скрытой установки. Несмотря на то, что все эти доводчики имеют одинаковое назначение, они отличаются по конструкции и, как результат, по принципу установки. Рассмотрим все имеющиеся варианты.

Стандартный доводчик с верхней установкой. Сразу разберемся с тем, куда и что устанавливается. Здесь есть два варианта – в одном случае сам доводчик устанавливается на дверную коробку, а рычаг крепится к полотну, а в другом случае все происходит наоборот. Доводчик монтируется на полотно, а рычаг фиксируется к дверной коробке. Здесь вопрос, как установить доводчик на дверь, нужно решать исходя из того, в каком направлении открывается дверь – если ее открывание производится на себя, то сам доводчик монтируется на дверное полотно, если от себя, то на коробку. Существует и третья схема установки дверного доводчика – она применяется в том случае, когда другие варианты по каким-либо причинам не подходят. Эта схема называется параллельной установкой – сам доводчик монтируется на дверное полотно, а рычаг крепится к коробке посредством специальной пластины.
Напольные доводчики. В большинстве случаев напольные доводчики используются для дверей, не имеющих коробок – дверь, открывающуюся посредством петель, такими устройствами оснастить невозможно. Дело здесь в том, что сам по себе напольный доводчик одновременно еще является и петлей, обеспечивающей поворот двери. То есть их установка является неотъемлемой частью процесса монтажа самих дверей. Такой дверной доводчик монтируется прямо в пол, в специально подготовленное для него углубление

Точно таким же способом устанавливается и его верхняя часть – очень важно, чтобы две части этого устройства четко совпадали по вертикальному уровню. В противном случае напольный доводчик очень быстро поломается.
Встраиваемые доводчики скрытой установки – к ним можно отнести два варианта подобных устройств – это петли-доводчики, установка которых практически ничем не отличается от монтажа обыкновенных навесов и скрытые доводчики верхней установки, которые врезаются в дверное полотно. Установка верхнего скрытого доводчика своими руками осуществляется несложно

По сути, понадобится выбрать два паза – один для самого механизма (он делается в верхнем торце дверного полотна) и второй под его ответную часть (как правило, его выбирают внизу верхней части дверной коробки). Тут все достаточно просто – единственный нюанс, который необходимо учесть, это ширина зазора между полотном и дверной коробкой

Установка верхнего скрытого доводчика своими руками осуществляется несложно. По сути, понадобится выбрать два паза – один для самого механизма (он делается в верхнем торце дверного полотна) и второй под его ответную часть (как правило, его выбирают внизу верхней части дверной коробки). Тут все достаточно просто – единственный нюанс, который необходимо учесть, это ширина зазора между полотном и дверной коробкой.

Вот так вкратце обстоят дела с видами доводчиков и способами их установки. Самым распространенным видом считается стандартный верхний доводчик, установку которого мы рассмотрим более подробно.

Как правильно установить доводчик на дверь

Описание доводчиков на металлическую дверь

Доводчик — изобретение современное. Появилось это устройство после того, как металлические двери в скоростном порядке кинулись устанавливать во всех подъездах нашей страны. Из-за того, что при неаккуратном открывании дверь производила оглушительный грохот на весь подъезд, возникла необходимость в устройстве, которое бы смягчало быстроту открывания/закрывания металлической двери.

Так и появился доводчик, который решал имеющуюся проблему. И теперь уже ни один офис, подъезд, магазин не обходится без этого невероятно удобного приспособления. Устройство работает по принципу гидравлики: благодаря силовому внешнему давлению на пружину, расположенную в доводчике.

Интересно то, что на заре своего появления установку доводчиков в силу их эксклюзивности и отсутствия массового производства могли позволить себе лишь некоторые солидные компании и подъезды богатых жилых домов. Но с налаживанием конвейерного производства проблема дороговизны доводчиков отпала, и сейчас эти изделия вполне доступны для всех желающих. К тому же предельно упростилась и конструкция приспособления.

И если раньше для установки доводчика требовался вызов специалиста, то сейчас любой мужчина «с руками» вполне справится с монтажом приспособления самостоятельно, руководствуясь здравым смыслом и подробной инструкцией. К тому же никаких особенных инструментов и дорогого крепежа не нужно.

А вот чем смазать дверные петли бабочки чтобы не скрипели, поможет понять данная информация.

На видео- установка доводчика на металлическую дверь:

Функции доводчика

Узнаем, зачем нужно это устройство.

  • Доводчик позволяет устранить громкое хлопанье дверью, что сбережет слух окружающих, немало их нервных клеток, и, кроме того, сохранит дверное полотно в лучшем виде.
  • Механизм позволит не беспокоиться о том, закрыли ли вы за собой дверь. Это устройство мягко и плавно «доведет» металлическую дверь до нужного закрытого положения.
  • Наличие этого механизма существенно продлевает «жизнь» дверного блока и замков.

Узнаем, какие разновидности этих приспособлений существуют на современном рынке.

Все доводчики разделяются на три типа в зависимости от места своего крепления к двери. Исходя из этой особенности устройства подразделяются на следующие типы.

Возможно вам также будет полезно узнать о том, какие существуют стандартные размеры дверных проемов.

Верхний

Наиболее популярная и часто используемая модель доводчика. В данном случае устройство располагается в верхнем углу двери, совершенно не мешая передвижению людей. Монтаж такого доводчика возможен на любой металлической двери.

Нижний

Эта разновидность устройства используется намного реже из-за частой невозможности его крепления. Как понятно из названия, в данном случае устройство крепится в нижней части двери.

Скрытый

Многие специалисты считают этот тип оптимальным выбором. Его еще называют «рамным», поскольку в данном случае основная конструкция доводчика расположена внутри дверной рамы. Монтаж скрытого доводчика на уже установленную дверь будет достаточно трудоемким, так как потребуется обрабатывать металлическое полотно специальными инструментами, которые есть далеко не в каждом доме.

Поэтому обычно для установки этого устройства приглашают специалиста. Из-за трудоемкости монтажа в некоторые металлические двери уже при производстве встраивают скрытый доводчик, продавая всю конструкцию в готовом виде. Этот вариант наиболее предпочтительный.

Также будет интересно и полезно узнать о том, как осуществляется установка межкомнатных дверей в проем.

Типы доводчиков

Механизм работает по следующему принципу – открывая дверь, человек прилагает усилия, воздействующие на пружину внутри устройства. Затем, пружина приходит в первоначальное состояние, управляя закрытием двери. Доводчики различаются по типу крепления и бывают скрытыми, напольными и накладными.

Накладные механизмы

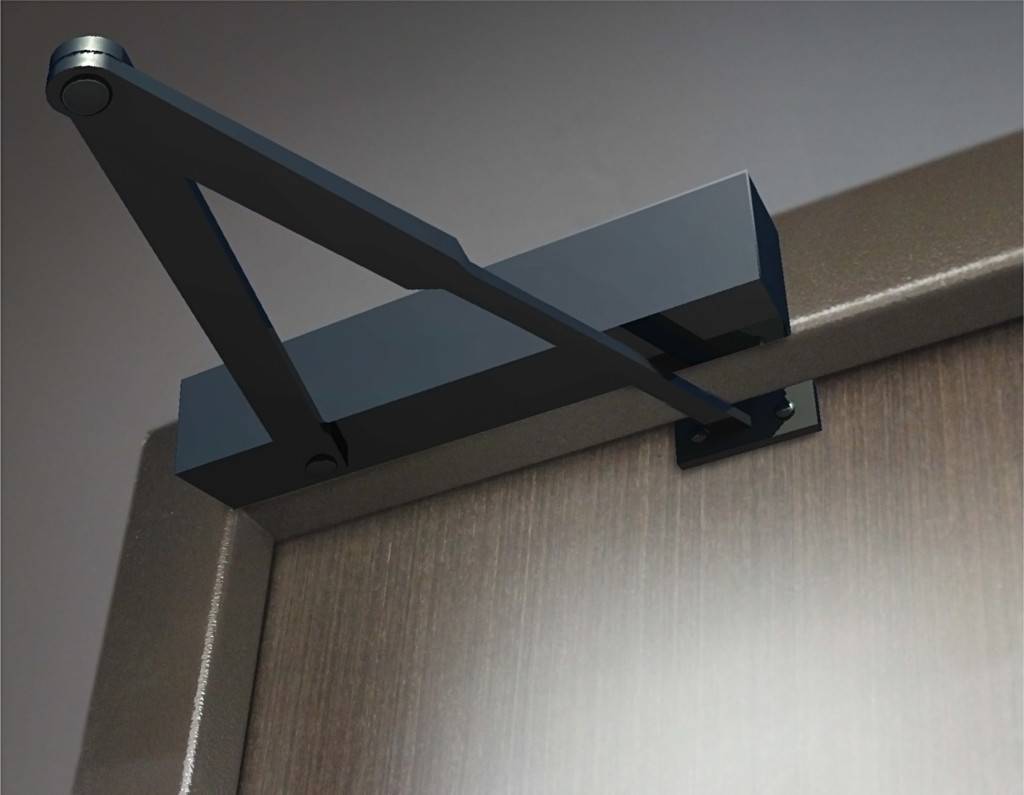

Накладной механизм

Именно такие доводчики часто встречаются на дверях офисов, магазинов, подъездов. Устройство монтируется к верхней части двери и работает от зубчатого привода либо на скользящей тяге. В первом варианте конструкция выглядит как небольшая коробочка с двумя рычагами, один из которых приводит в движение шестеренку, связанную с зубчатым штифтом с пружиной. Эти приборы оптимально подходят для тяжелых входных дверей.

Второй вариант – механизм со скользящим стержнем. В нем имеются два функциональных поршня – открывающий и тормозящий. Такая конструкция компактнее, чем предыдущая и полностью скрыта под кожухом, что повышает ее надежность.

Напольные конструкции

Доводчик напольный

Доводчик этого типа устанавливается в углубление под дверью и практически незаметен. Механизм состоит из вала вращения, который одной стороной соединен с пружиной, а другой с крепежами двери.

Конструкция удобна для контроля открывания стеклянных дверей, в том числе и маятниковых (распахивающихся в обе стороны). Данные доводчики чаще применяются в торговых центрах с множеством стеклянных перегородок. Необходимость их использования, как правило, определяется еще на этапе составления проекта объекта.

Скрытые устройства

Приборы скрытого типа делятся на два основных подвида – со скользящим стержнем и петли-доводчики. Первые мало чем отличаются от описанных выше накладных механизмов, различие состоит лишь в меньшем размере и принципе установки. Одна из частей устройства врезается в верхнюю часть дверной коробки, а вторая (предназначенная для движения стержня) в нижнюю.

Петли-доводчики

Вторая разновидность (петли) – самая миниатюрная из конструкций, предназначенных для закрывания дверей. Она используется для дверей с небольшой массой, обычно межкомнатных. К ее недостаткам относятся сложности при установке (необходимость точно придерживаться оси) и малый срок эксплуатации из-за хрупкости устройства. Если сравнивать два вида скрытых доводчиков, практичнее отдать предпочтение более долговечному первому.

Процесс установки

Узнаем, какие этапы работы потребуется произвести, чтобы установить доводчик на металлическую дверь. Будет разбирать монтаж верхнего доводчика, как наиболее простого и популярного вида.

Подготовка

На данном этапе необходимо ознакомиться с инструкцией, приложенной к устройству, внимательно ее прочитать. Это избавит от вероятных «косяков» при работе. Кроме того, необходимо убедиться, что необходимый крепеж и инструменты имеются в полном составе. К каждому устройству прилагается соответствующий шаблон, с помощью которого можно легко и без особых усилий провести монтаж.

Разметка

Этот этап необходим для того, чтобы точно установить — где именно будет крепиться устройство. Точное обозначение места крепления значительно упростит последующую работу. Разметка включает в себя крепление шаблона, прилагающегося к устройству скотчем к двери. Затем по этому шаблону размечаются керном все отверстия, которые нужно будет проделать в двери. Шаблон должен быть закреплен ближе к петлям двери в верхней части дверного блока. Имейте в виду, что на самом дверном полотне располагается механизм устройства, а на раме — рычаг.

Также вам будет полезно узнать о том, как осуществляется установка межкомнатных дверей своими руками.

На видео- как происходит установка и эксплуатация доводчика:

Проверка сверла

Чтобы точно убедиться, что выбранный диаметр сверла подходит креплениям доводчика, возьмите ненужный лист металла, и проделайте для пробы несколько отверстий на нем, сверив затем с креплениями устройства. Эта мера позволит не ошибиться с выбором, особенно, если большого опыта подобных работ нет.

Монтаж

Если проверка прошла успешно, и вы уверены, что отверстия подойдут креплениям доводчика, можно начинать сверлить по разметке шаблона. После того, как отверстия готовы, крепится доводчик, и проверяется его ход. Корпус доводчика располагайте таким образом, чтобы клапаны регулировки скорости были направлены в сторону дверных петель.

Рычаг необходимо разделить на две части, и прикрутить затем лапку бокового рычага к коробке двери. Для этого нам нужна толщина дверных коробок межкомнатных дверей. На четырехгранный вал, имеющийся у каждого доводчика, наденьте основной рычаг, после чего закрепите его винтом и шайбой. Боковой рычаг переведите в перпендикулярное положение, и соедините его с основным рычагом. Убедитесь, что устройство стоит ровно, без перекосов: надежно и прочно.

Регулировка

После того, как устройство зафиксировано на своем месте, его необходимо отрегулировать, чтобы обеспечить безупречную плавность хода. Регулировку проводят, вращая определенные винты. Как именно вращать, и в какую сторону, указано в инструкции. Эта работа проводится при помощи ключа-шестигранника.

Необходимо уточнить, что у типовой модели доводчика имеется всего два регулировочных винта. При этом первый отвечает за скорость открывания-закрывания двери, а второй за закрытие на последнем этапе — полное дохождение (доводку) дверного полотна до места назначения. Некоторые, более функциональные устройства, оснащены дополнительными опциями регулировки. Так, можно установить принудительное замедление, которое не позволит резко, рывком распахнуть створку. А вот как осуществляется регулировка дверного доводчика apecs, можно увидеть здесь.

После регулировки на нижнюю часть доводчика наденьте защитный колпак.

На видео- регулировка доводчика:

Отделка двери

После того, как доводчик установлен и отрегулирован, необходимо скрыть следы установки с дверного полотна: убрать все дефекты, устранить появившиеся недостатки, портящие вид двери

Также стоит обратить своё внимание на то, как поменять замок на металлической входной двери

Ход установки

Чтобы знать, как правильно установить купленный доводчик на дверь, необходимо понимать, какой вид тягового устройства установлен. Он может быть стандартный, скользящий или с фиксированной тягой

Еще на этапе покупки обратите внимание на параметр прочности и долговечности, чтобы установка внешних и внутренних доводчиков дверей не пошла насмарку. Для этого также есть свои стандарты. Дизайн доводчика должен соответствовать общему стилю помещения

Дизайн доводчика должен соответствовать общему стилю помещения.

У хорошего доводчика должен быть европейский показатель EN1154, прочный металлический корпус, антикоррозийное покрытие. Не забывайте, что наружный доводчик будет заметен всем, поэтому его нужно подбирать исходя из стиля помещения или же стараться сделать его незаметным, выбрав минимальный размер и цвет в тон двери.

Подготовительный этап

Итак, перед вами лежит приобретенное устройство, но как установить доводчик на дверь? Производители позаботились об этом и вложили в коробку инструкцию. Она обычно понятна, наглядна и в ней содержится описание установки доводчика двери.

Обратите внимание на вашу дверь. Она может быть: левосторонней, правосторонней, открывающейся наружу или внутрь. Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары

Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя

Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары. Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя.

Выбор типа доводчика обусловлен конструкцией двери.

Нужно знать, как установить доводчик на дверь в зависимости от ее ориентации. Если вы открываете ее от себя, корпус крепится на дверную коробку, а рычаг — к самой двери. Если тянуть дверь нужно на себя, корпус следует крепить к верхней части полотна двери, со стороны петель, а рычаг к коробке, чуть выше. Для того, чтобы осуществить монтаж доводчика своими руками, двери нужно закрыть и начать работу, следуя следующему алгоритму.

Процесс крепления

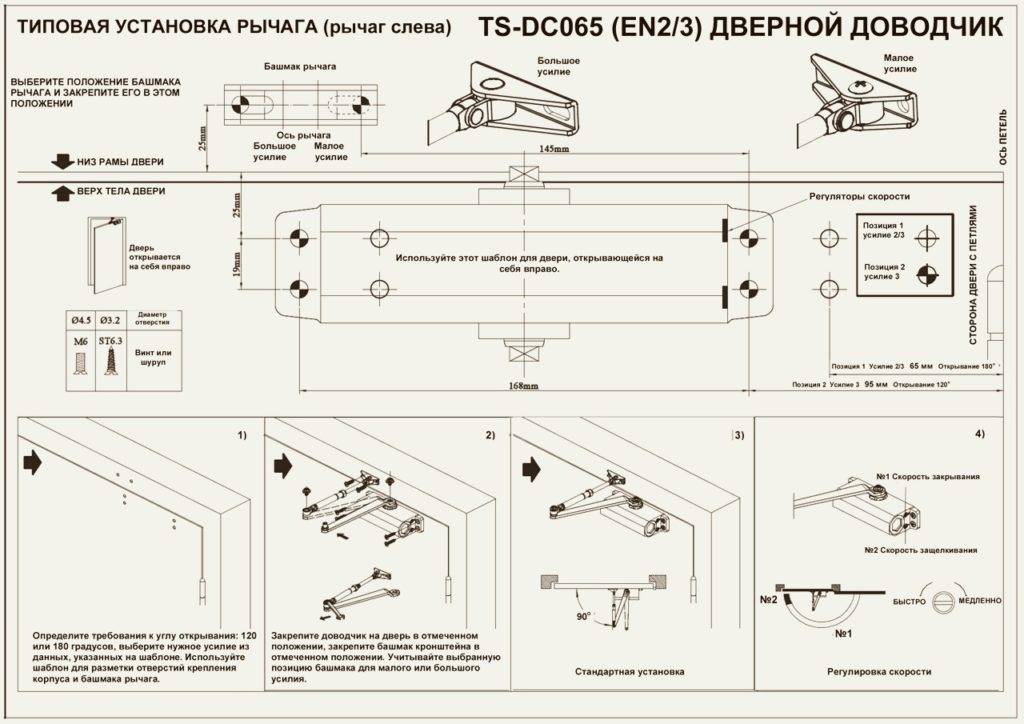

Достаньте из комплекта поставки схему, которая соответствует вашему типу дверей. Приложите ее к верхней части двери (она сделана в масштабе 1:1), там, где вы собираетесь крепить доводчик. Линия самой двери будет выделена на схеме, таким образом, вы можете приложить схему согласно этой линии и зафиксировать лист для удобства скотчем наверху, на коробке.

Это необходимо для того, чтобы отметить места для отверстий. Возьмите острый карандаш и прорисуйте точки через бумагу. Установка доводчика, осуществляемая на деревянную дверь, будет проще, так как отверстия для крепления можно высверлить без труда. Для алюминиевых дверей потребуются бонки.

Вам потребуются 4 отверстия для доводчика и 2 на коробке. Когда отверстия готовы, необходимо закрепить обе части саморезами, которые идут в комплекте с доводчиком. Это можно сделать отверткой с подходящим рисунком.

Но есть и тонкости в том, как установить доводчик. Например, на пластиковую дверь сложно рассчитать силы при подготовке отверстий, так как материал мягкий и податливый.

В этом случае точки следует лишь немного расширить, оставив работу по прорезанию материала непосредственно саморезу. Далее, обе прикрепленные части нужно скрепить общим винтом, чтобы получить рычаг. Он должен находится по отношению к дверному полотну под прямым углом.

Финальная стадия

После установки нужно отрегулировать устройство, с помощью подкручивания винтов. Идеальную скорость закрытия можно определить лишь на практике, несколько раз закрыв и открыв дверь и подкорректировав доводчик в зависимости от результатов.

Важно знать, что в конструкции есть два винта. Нижний отвечает за скорость закрытия двери в промежутке от 0 до 15 градусов отклонения от плоскости. Верхний же берет ответственность за диапазон от 15 до 180 градусов

Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять

Верхний же берет ответственность за диапазон от 15 до 180 градусов. Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять.
