Ключевые правила прокладки электропроводки

Перед тем, как сделать проводку своими руками рекомендуется детально изучить Правила устройств электроустановок (ПУЭ).

Прокладку проводки следует выполнять, в соответствии с такими требованиями:

  • необходимо обеспечить быстрый доступ к приборам учета, распределительным коробкам, розеточным группам и выключателям;
  • при открытии двери не должен закрываться доступ к составляющим схемы;
  • количество розеток определяется исходя из индивидуальных потребностей;
  • нельзя монтировать выключатели и розетки слишком низко;
  • подводка кабеля всегда выполняется сверху;
  • розетки монтируют в 50-80 см от пола. Нельзя монтировать розетки рядом с радиаторами отопления и трубами;
  • прокладка кабелей выполняется только под прямым углом, без диагональных и прочих изгибов;
  • провода не должны находиться рядом с карнизом во избежание повреждения при его монтаже;
  • нельзя допускать соприкосновения проводки с металлическими конструкциями;
  • кабели разводятся в специальных коробах или гофрах.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100 квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Штробление стен

После выполнения разметки, при выполнении скрытого электромонтажа можно приступать к штроблению стен. Для этого потребуется либо угловая шлифмашина (болгарка) либо штроборез с пылесосом (для штробления без пыли):

Изначально необходимо определится с глубиной штробы. Допустим Вы монтируется кабель в гофре диаметром 16 мм. В таком случае глубина и ширина штробы должна быть не менее 20 мм. Штробы прорезаются по заранее сделанной разметке.

Также на этапе штробления стен необходимо сделать отверстие под установку внутреннего распределительного щитка. Его размеры зависят от количества модулей. В большинстве случаев на каждом этаже должен монтироватся распределительный щиток на 24–36 модулей (в зависимости от количества комнат и количества бытовых приборов).

Высверливание отверстий под подрозетники и распределительные коробки

Для этого нам понадобится:

  1. Перфоратор;
  2. Коронка для подрозетников д68;
  3. Коронка для распределительных коробок д100.

Для высверливания отверстий включаем режим «сверление+бурение», вставляем необходимую коронку и высверливаем необходимое количество отверстий в заранее отмеченный местах.

Выбор проводов

В зависимости от материала изготовления токоведущих жил провода делятся на 2 типа:

  • Медные;
  • Алюминиевые.

Сейчас практически повсеместно используют медную проводку. Медь меньше нагревается и выдерживает более высокую нагрузку в сравнении с алюминием при одинаковом сечении жил.

Определять количество жил и сечение следует исходя из типа электросети (двухфазная 220 В или трёхфазная 380 В) и нагрузки. По данным параметрам медные кабели для бытовой сети 220 В можно разделить на несколько основных типов:

  • ВВГ 3х2,5. Трёхжильный сечением 2,5 мм2. Максимальная нагрузка – 6,2 кВт. Для монтажа розеток под бытовую технику.
  • ВВГ 3х1,5. Трёхжильный сечением 1,5 мм2. Максимальная мощность – 4,6 кВт. Обычно применяется для подключения осветительных приборов.
  • ВВГ 3х6. Трёхжильный сечением 6 мм2. Выдерживает нагрузку до 10,8 кВт. Для подключения высокомощных приборов (духовые шкафы, варочные поверхности и т. п.).

Для подключения к трёхфазной сети применяются 5-жильные провода. Аналогично сети 220 В, чем больше сечение провода, тем выше максимально допустимая нагрузка.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии)

Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

Принципиальная схема разводки электропроводки шлейфом

Домовая электропроводка должна быть выстроена по следующему принципу:

  1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
  2. Вторым размещается электросчетчик.
  3. Затем ставится общий автомат защиты.
  4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

Схема кухонной электропроводки для подключения бытовой техники

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

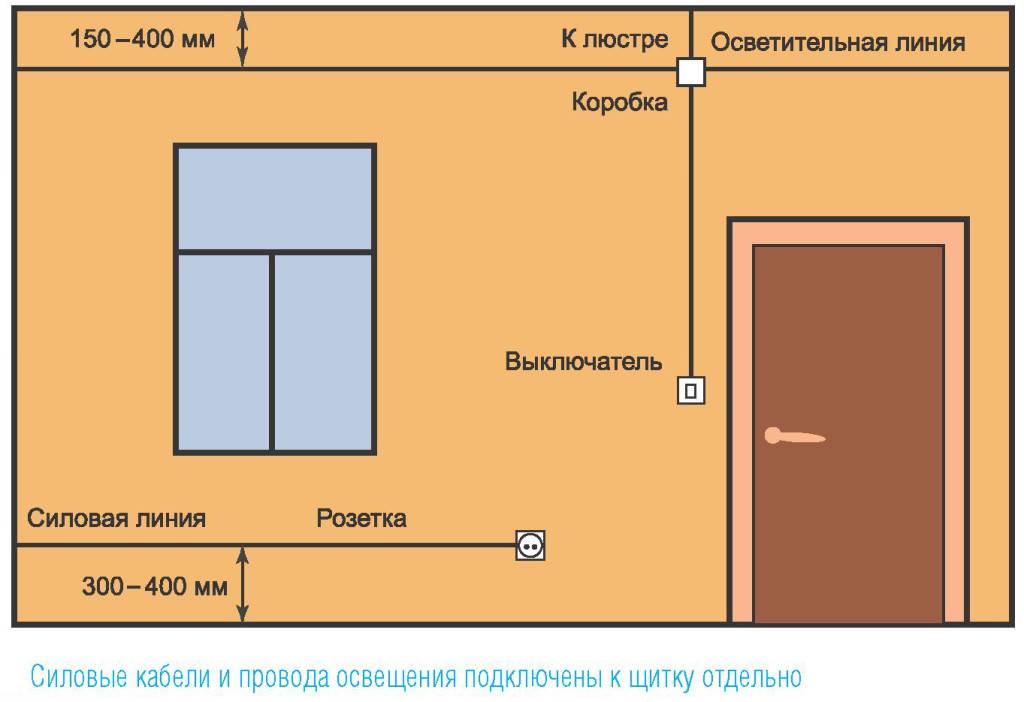

Необходимые отступы при монтаже электропроводки

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне

С чего начать

Первым делом нужно составить схему электропроводки от ввода до конечных точек – розеток, светильников и выключателей света в каждой из комнат. Примеры схем однокомнатной, двухкомнатной и трехкомнатной квартиры мы уже предоставили на сайте. Найти их не составит труда.

Далее, согласно подготовленному проекту нужно подсчитать и выбрать подходящие элементы схемы. Выполняя монтаж электропроводки в новостройке рекомендуем останавливать свой выбор на таких комплектующих, как:

  1. Кабель трехжильный, ВВГнг-LS либо NYM, сечением 3*2,5 мм2 для розеток, 3*1,5 мм2 для линии освещения. Для подключения электроплиты на кухне сечение рассчитывайте индивидуально по мощности, однако учтите, что согласно СП 256.1325800.2016 п. 10.2 для электрической плиты сечение должно быть не менее 3*6 мм2.
  2. Розетки в ванной со степенью защиты IP не менее 44.
  3. Выключатели света с подсветкой.
  4. Автоматический выключатель отдельно на линию освещения, номиналом 10А и на розетки – 16А. Если у вас трёх проводная сеть (с заземлением) – нужно установить УЗО на 30 мА для групповых электросетей и для розеток в ванной комнате (cогласно СП 256.1325800.2016 п. 10.2 и ПУЭ п. 7.1.82)
  5. Распределительные коробки должны стоять в каждой комнате. Соединение проводов в коробках – клеммы WAGO, колпачки СИЗ, гильзы или другие способы кроме скруток (см. п. 2.1.21 ПУЭ, Глава 2.1).
  6. На вводе обязательно нужно установить автомат, которым можно будет отключить всю электроэнергию в квартире при ремонтных работах.
  7. Можно проводить проводку как открыто, так и скрытым способом (в штробе или за гиспокартоном). При этом учтите, что штробить стены в панельных домах запрещено согласно Постановлению Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы». А также Постановлению правительства № 508 (Пункты 11.3 и 11.11 Приложения №1). Подробнее про штробление стен читайте в статье: https://samelectrik.ru/kak-pravilno-sdelat-shtroby-pod-provodku-instrukciya-v-kartinkax.html.

Вот основные элементы, которые Вы должны приобрести перед монтажом

Обращаем Ваше внимание на то, что Вы можете не следовать нашим рекомендациям, к примеру, провести электропроводку в новостройке открытым способом либо выбрать автомат с другим номиналом. Предоставленные выше советы являются общими, а не для определенного случая

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

  • Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
  • Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
  • Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Особенности монтажа электрической проводки

Возможно два основных варианта монтажа электропроводки:

Открытый способ. В настоящее время используется достаточно редко, преимущественно в помещениях, где невозможно обустройство проводки скрытого типа. Прокладка проводов осуществляется в кабель-каналах или специальных коробах, закрепляемых на стенах и потолке при помощи саморезов или монтажных клипс.

Скрытый. Наиболее распространенный способ. Чтобы скрытно проложить провода, необходимо выполнить штробление стен. Такой способ монтажа проводки связан с выполнением определенных строительных работ, поэтому выполняется одновременно с проведением ремонта в квартире.

Выключатели света располагаются рядом с дверными проемами на высоте 1,5 м или 0,8 м.

Электрические розетки в помещениях принято размещать на высоте до 1 м. Нужно заранее провести провода для розеток, предназначенных для питания настенных телевизоров, бойлеров, кондиционеров и т. д. Если этого не сделать, то впоследствии может возникнуть необходимость в прокладке внешних проводов или использовании удлинителей.

Начать работы по монтажу электропроводки целесообразно с установки отдельного электрического щитка в квартире. В этот щиток изначально устанавливается вводной автоматический выключатель и одна модульная розетка. Такое решение позволяет отключить напряжение во всех цепях старой электропроводки и одновременно использовать для работ электроинструмент.

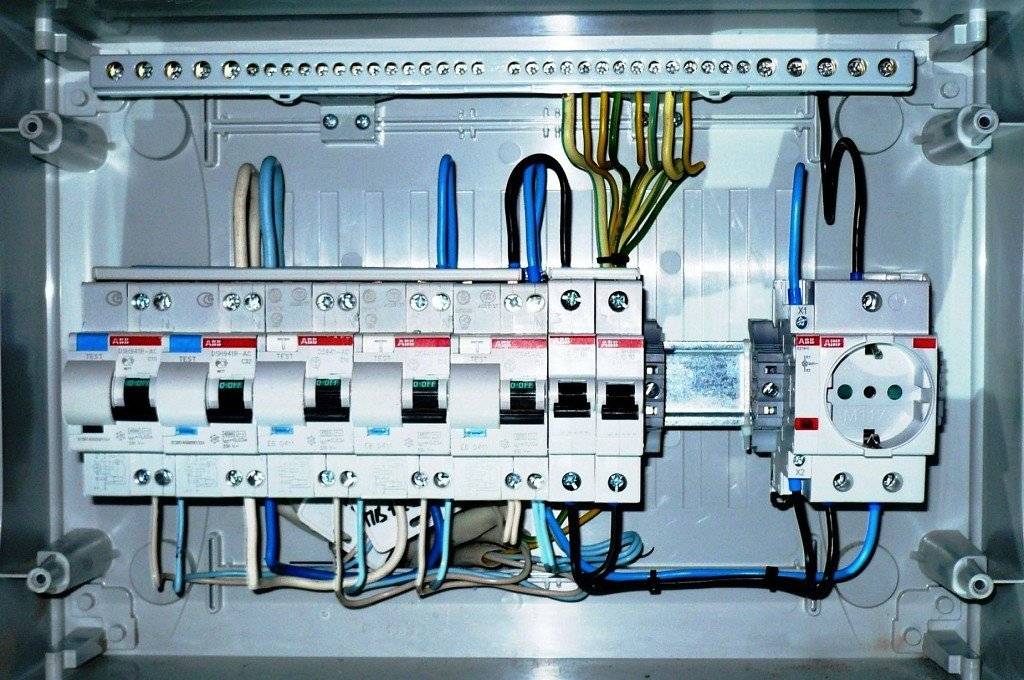

Планируем распределительный щит

Как мы уже говорили, в частном доме щитов может быть несколько, это — главное вводно-распределительное устройство, а также упрощённые щиты для этажей и вспомогательных построек. Каждый из них собирается примерно по одному и тому же принципу, содержит похожий набор элементов.

Количество установочных изделий здесь может быть самым разнообразным, но всегда стоит отдавать предпочтение ящикам с несколькими запасными «местами».

Для качественного обустройства щитов следует тщательно проработать их конструкцию. Для этого создаётся специальная монтажная схема для каждого вводно-распределительного устройства. Порядок действий следующий:

Делаем список всех приходящих проводов.

Указываем нагрузку и максимальную силу тока для каждого из них.

Подбираем ко всем позициям списка соответствующий по характеристикам автомат защиты.

Для нескольких групп потребителей подбираем устройства защитного отключения, но противопожарное УЗО устанавливается на всю систему.

Изготавливаем рабочий чертёж.

Делаем список необходимых устройств защиты и комплектующих.

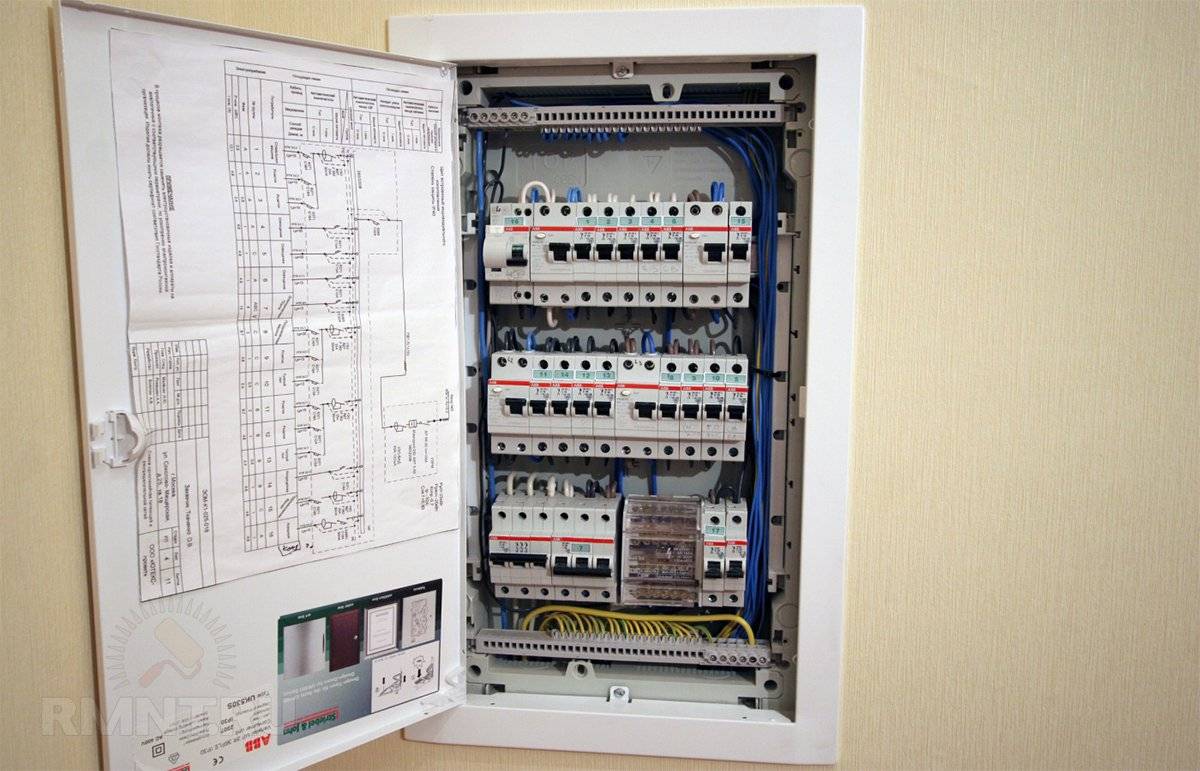

Примеры схем электрического щита:

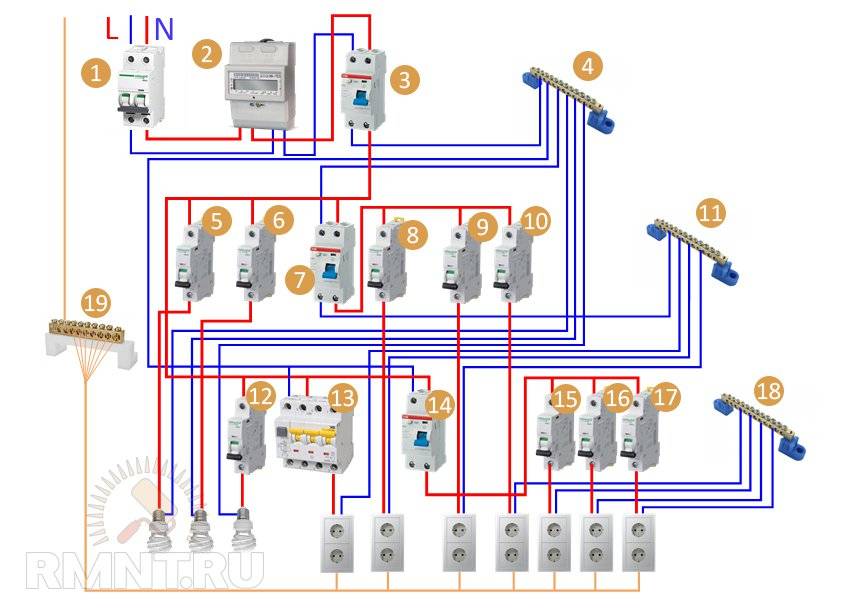

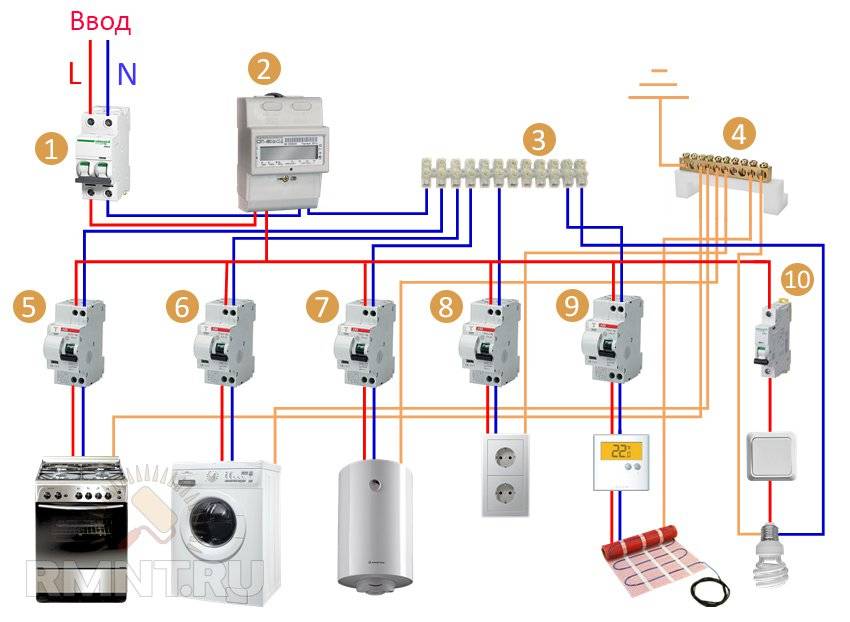

1 — вводной автомат; 2 — счётчик; 3 — нулевая шина; 4 — шина заземления; 5–9 — дифференциальные автоматы; 10 — автомат для освещения


1 — вводной автомат; 2 — счётчик; 3 — противопожарное УЗО; 4 — общая нулевая шина; 5, 6, 12 — автоматы для освещения;  7 — УЗО для потребителей 2, 3, 4; 8, 9, 10 — автоматы для потребителей 2, 3, 4; 11 — дополнительная нулевая шина; 13 — дифференциальный автомат; 14 — УЗО для цепей 5, 6, 7; 15, 16, 17 — автоматы для потребителей 5, 6, 7; 18 — дополнительная нулевая шина; 19 — шина заземления (сюда же могут приходить проводники от освещения)

Внимание! Коммутацию слаботочных сетей нельзя производить в силовых щитах, для них необходимо использовать отдельные ящики.

Ввод электричества и монтаж электропроводки

Защитные устройства монтируются во вводно-распределительном щитке, который ставится обычно в коттедже в незамерзающем помещении. Туда же подводится электропроводка со всех групп и кабель ввода с улицы.

Ввод электричества в дом.

В отдельных случаях электрощит разделяется на два – вводный и распределительный. Первый с рубильником, счетчиком и общим УЗО устанавливается снаружи, а второй со всем остальным внутри здания. Так контролерам проще будет снимать показания. Однако тогда уличный щиток и приборы в нем должны быть с повышенной защищенностью от влаги, что немало повышает их стоимость.

Если монтаж электропроводки в коттедже можно произвести самостоятельно, то вводной кабель подключают только электрики с сетевой компании. Причем сделают они только после проверки прибора учета и системы заземления, а также составления всех необходимых актов.

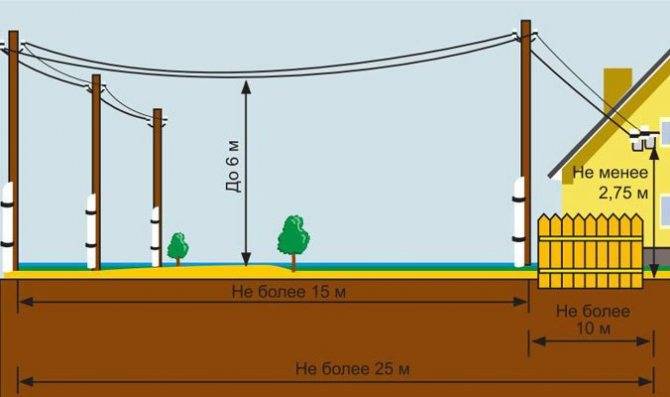

По воздуху

Проще и дешевле всего обойдется монтаж воздушного ввода. Для этого от ближайшей опоры ЛЭП прокидывается СИП (самонесущий изолированный провод) либо его обычный стальной аналог. Однако такой вариант соединения домашней электросети с поселковой не всегда возможно реализовать из-за нормативных ограничений по расстоянию от жилого строения до столба.

Требования к электропроводам.

Воздушный кабель:

  1. Дешево стоит и быстро монтируется.
  2. Выглядит не слишком эстетично.
  3. Может быть оборван со временем (например, ветром или краном).
  4. Ограничивает возможности по заезду на участок габаритной строительной техники.

Если расстояние от дома до столба более 20 метров, то придется ставить еще одну опору. В противном случае кабель может оборваться под собственным весом. А это дополнительные расходы.

Подземный монтаж электропроводки

Ввод, уложенный в земле, более надежен и меньше подвержен воздействию осадков. Прокладывают такой кабель на глубине порядка 0,8–1 метра в защитной трубе из пластика либо стали.

Трубы и конструкции для подземной электропроводки.

Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене. Он более сложный в монтаже и затратный по времени. Однако вероятность обрыва подобной вводной электролинии ниже, а срок службы выше, нежели у воздушного аналога.

Необходимые расчеты при подземном вводе электричества.

Проводка в деревянном доме: правила электробезопасности при производстве работ

Как уже упоминалось, дерево является горючим материалом, а потому и способы монтажа электропроводки здесь необходимы особые. Ведь именно от этого зависит безопасность домочадцев. В наше время правилами монтажа электропроводки в деревянных домах предусматривается укладка кабеля в гофрированные шланги из пластика или металла, а также пластиковые кабель-каналы, предотвращающие возгорание. К тому же в продаже имеются и провода с негорючей изоляцией, использование которых приоритетно в подобной работе.

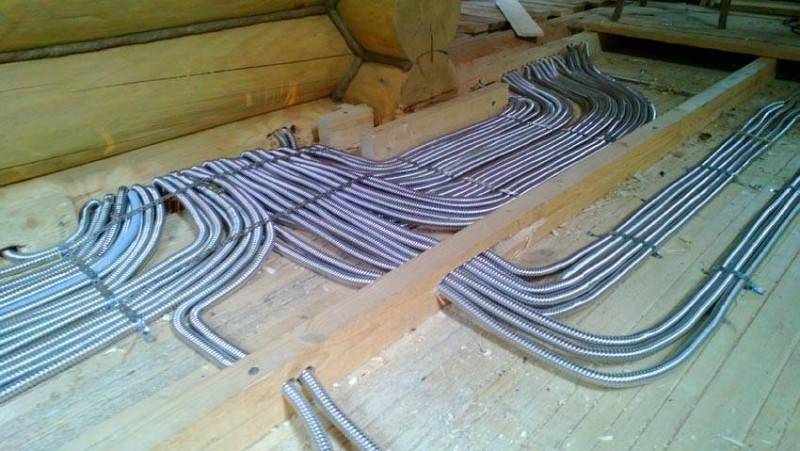

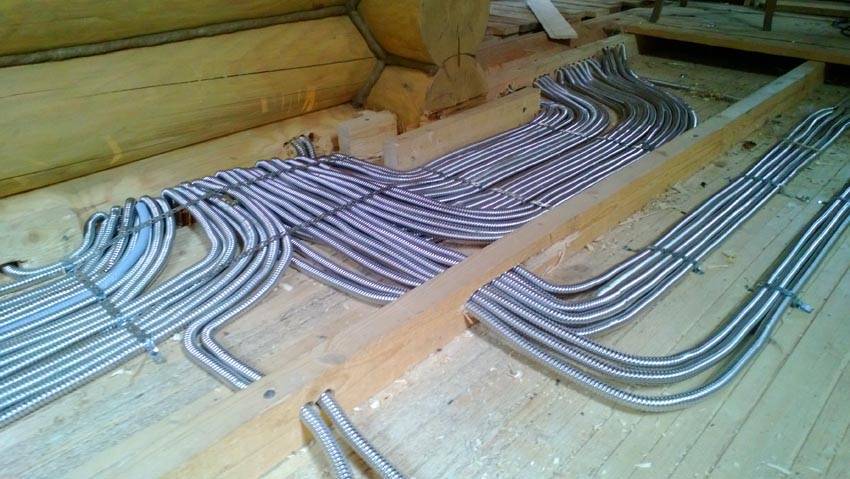

Проводку под деревянным полом в гофре из металла

Что же касается документации, регламентирующей правила электропроводки в деревянных домах – ПУЭ в помощь. Здесь, наверное, стоит расшифровать. ПУЭ – это правила устройства электроустановок. По сути – главный документ в работе любого электромонтера. Именно поэтому изучить его не помешает. В нем прописаны основные нормы устройства вводных щитов, а также объяснено, как правильно сделать проводку в деревянном доме.

С чего же начать подобную работу?

Монтаж проводки

Первые проводники, которые будут укладываться – магистральные. Предназначение магистральной проводки состоит в том, чтобы подать электричество от автомата до распределительных коробок. Такие провода должны иметь двойную изоляцию. Независимо от способа укладки, монтаж основных магистралей должен проходить в гофре, при условии, что длина не превышает 10 м. Это делается на случай выхода из строя кабеля.

Для монтажа наружным способом укладка проводов может проводиться в том месте, где это предусмотрено отделкой. Это может быть плинтус или специальный проем внизу стены. И если изначально был выбран способ наружного монтажа проводов, то такой прием обязательно должен быть изложен в проекте.

Для укладки кабеля внутренним способом по стенам размечаются линии, где будет проходить штроба и специальным инструментом штроборезом вырезаются углубления. Это также можно сделать с помощью болгарки с диском по бетону, но, прибегая к такому способу штробирования стен, нужно быть готовым к очень большому количеству пыли.

По сделанным штробам, обращаясь к схеме электропроводки всего дома, нужно установить распределительные коробки.

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Важность составления схемы проводки в деревянном доме своими руками

Основная сложность для начинающего электромонтера заключается в составлении электрической схемы всех помещений. Но в то же время — это очень ответственный этап. И если при монтаже открытой проводки схема будет только помогать в работе, то при скрытой – может выручить и в будущем. Ведь без нее даже картину повесить будет трудно – возникает опасность пробоя кабеля.

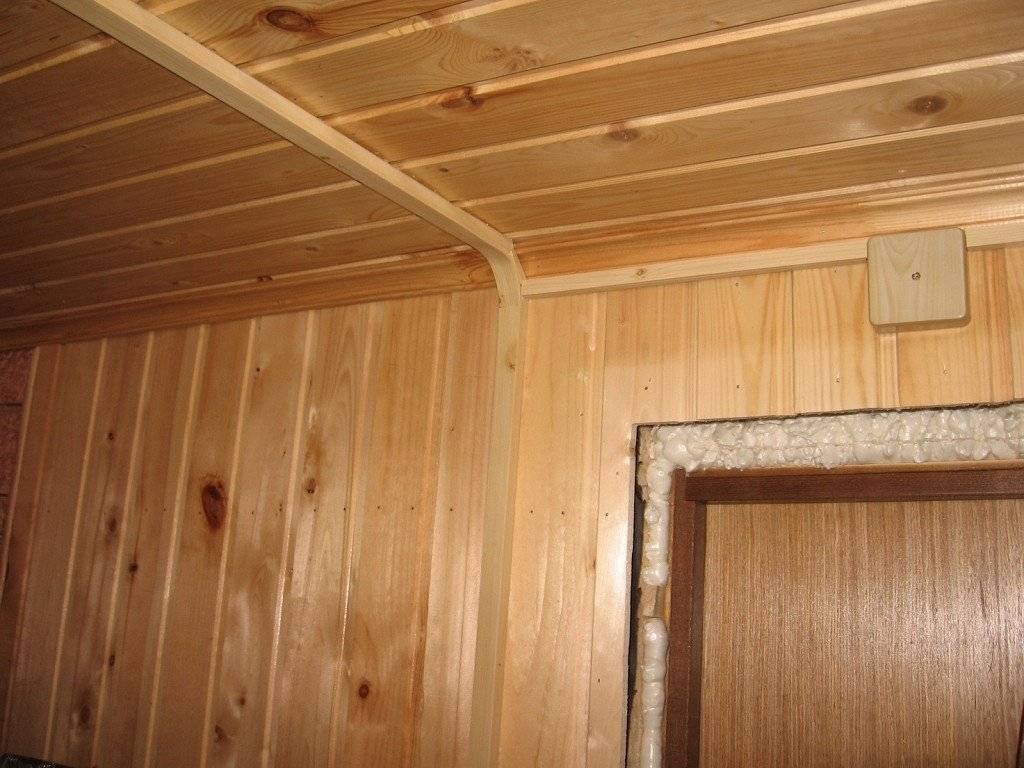

Так выглядят кабель каналы в деревянном доме

Составление схемы следует начать с планировки всех помещений. Делается это для того, чтобы выключателии розеткине оказались за крупногабаритной мебелью – ведь в таком случае толка от них не будет. К тому же стоит понимать, что если группы освещения можно собирать из двух-трех комнат, то розеточные (силовые) линии нужно разделить. К тому же, к примеру, на кухню может идти не одна силовая группа, а 2-3. Ведь каждый из бытовых приборов с большой мощностью (водонагреватель или электроплита) должен иметь отдельную линию.

Сначала может показаться, что такое разделение лишнее и можно, взяв кабель с большим сечением, провести все по одной линии, но это будет огромной ошибкой.

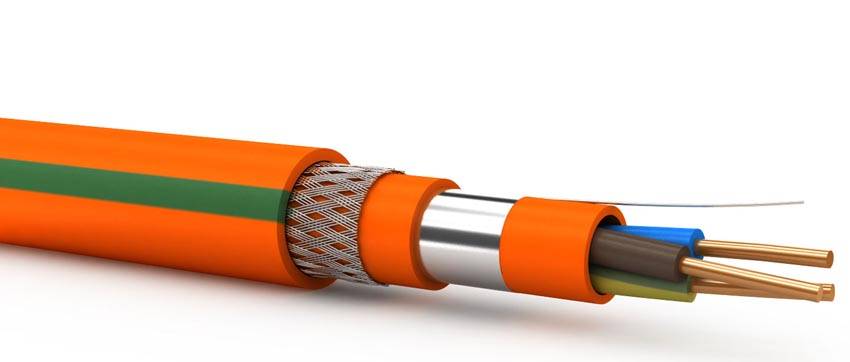

Сечение кабеля и изоляция играет довольно важную роль
Важная информация! Разделение по группам дает возможность пользоваться бытовыми приборами даже при сгорании одной из линий. К тому же, при необходимости ремонта розетки не придется отключать свет или обесточивать другие приборы. Да и обслуживание и ревизия электро-точек, равно как и силового вводного щита, упрощается.

Схема электрики в деревянных домах своими руками может быть выполнена на любом листе бумаги. Она не для того, чтобы сдавать в проверяющие организации, хотя перед вводом в эксплуатацию домашней сети, проверяющему она может пригодится. Но, опять же, только в ознакомительных целях. При этом схема вводного щита будет составляться уже позже, после того, как будет закончен монтаж внутри помещения. Но место установки силового шкафа должно быть выбрано заранее. Что же касается такого момента, как устройство электропроводки в деревянном доме, то она должна быть продумана до мелочей, до самых, казалось бы, незначительных деталей.

Прекрасная схема электроточек в деревянном доме
