Электрика в деревянном доме: схемы + монтажные инструкции

Материалы для работы

После составления схемы, необходимо определится с материалом, не стоит экономить на данных комплектующих. Определится с типом проводки скрытой или наружной.

Кабели ВВГ 3-х жильные (не забываем про заземление, об этом чуть ниже) разных сечений;
Для электроприборов с большой мощностью – смотрим таблицу

Важно чтобы провода были медные;
Гофрированные трубки ПВХ, гофрированный металлорукав или металлические трубы;
Кабель-каналы для внешнего монтажа электропроводки;
Распаячные коробки;
Соединительные колодки или зажимные клеммы WAGO;
Изолента и термоусадочные трубки;
Монтажные коробки для розеток и выключателей;
Выключатели, розетки, осветительные плафоны и т.д;
Автоматические выключатели защиты электропроводки (автоматы);
Оборудование для ввода электропроводки в дом.

Подключение к сети и ввод в эксплуатацию

После соединения проводки, щита и розеток в единую сеть ее надо проверить. Для каждой линии необходимо провести тест на соответствие сопротивления изоляции нормам. Даже нормальный с виду кабель может иметь незаметные глазу повреждения изоляционной оплетки.

Без тестирования на сопротивление выявить проблемные места в электросети дома невозможно. Эту работу стоит перепоручить профессиональному электрику. Выполнять ее самому стоит только при наличии соответствующих электротехнических познаний и оборудования.

Специалисту следует доверить также расчеты сечения жил и УЗО, а после пригласить профессионала и для общей проверки собранной электрической сети перед ее вводом в эксплуатацию. Рисковать и экспериментировать с электричеством не стоит.

Ввод электричества в дом

Саму проводку в деревянном доме можно уложить самостоятельно. Однако подготовку правильного электропроекта и окончательную проверку стоит возложить на толкового электрика.

Подключение к общей поселковой сети производится электромонтажниками сбытовой организации. Они еще раз проверят, все ли соответствует нормативам и техусловиям, а только потом подключат коттедж к электроснабжению. И вот здесь есть один момент – если они выявят, что внутридомовая электросеть собрана с нарушениями правил, то просто откажут в подключении. К их приходу все должно быть готово изначально.

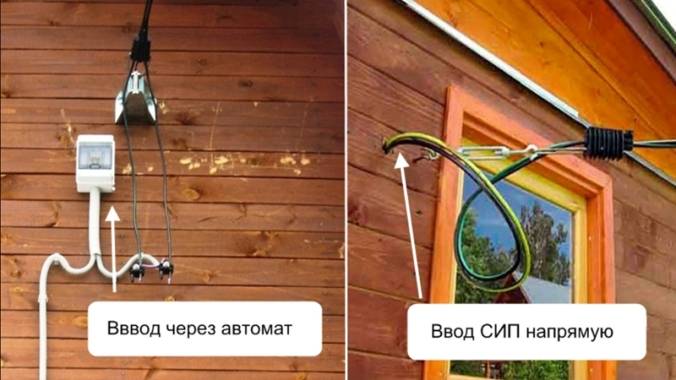

Варианты подключения СИП к внутридомовой сети

Способы прокладки

Рассмотрим основные способы прокладки электрического кабеля в каркасном доме.

Наружная

Наружный монтаж электрического кабеля в каркасном доме можно выполнить самостоятельно. Есть несколько вариантов.

Открытый кабель

При обустройстве данной проводки используется жесткий провод с двойной/тройной изоляцией из материалов, не поддерживающих горение. Чтобы закрепить линию на стенах, установите специальные скобы. Для снижения вероятности возгорания между кабелем и деревянной стеной следует разместить подложку из асбеста или металла. Ее ширина напрямую зависит от толщины кабеля и делается на 20 мм больше (линия прокладывается прямо посередине).

Наружная проводка в каркасном доме

Электротехнические трубы

Электрические провода можно спрятать в специальные гофрированные трубы, сделанные из негорючих материалов. Они способны выдерживать высокие температуры, а диаметр позволяет размещать внутри несколько кабелей. При помощи особых клипс труба фиксируется на деревянных стенах здания.

Проводка занимает минимум свободного пространства, повышается электрическая и пожарная безопасность, снижается риск механических повреждений при эксплуатации. Однако вновь можно говорить о неэстетичности, связанной с неопрятным внешним видом металлических труб. Они же будут притягивать с улицы пыль и грязь.

Укладка провода в электротехнических трубах

Кабель-каналы

Такие защитные приспособления для электрической проводки имеют более лаконичный и продуманный дизайн, чем и выигрывают у гофрированных труб. Изделия выпускаются в разной цветовой гамме, благодаря чему вписываются в любой интерьер или экстерьер. Идеально ровные кабель-каналы могут выявить потенциальный недостаток каркасного дома — кривизну стен. Но если дом построен на совесть, то этого не произойдет.

Кабель-каналы выпускаются разной расцветки и габаритных размеров. Конкретная ширина подбирается в зависимости от коммуникаций. После фиксации короба на стене, внутри укладывают кабель, а затем прячут его под крышкой.

Открытая проводка в кабель-каналах

Основной минус кабель-каналов связан с потенциальной усадкой каркасного дома, из-за чего изделия начнут трескаться. В результате придется повторно заниматься электропроводкой, менять различные компоненты. К перечисленным выше преимуществам добавим умеренную стоимость изделий и простоту монтажа.

Скрытая в обшивке проводка

В ПУЭ перечислены основные правила и рекомендации, которыми нужно руководствоваться при прокладке кабеля внутри стен или перекрытий. Выше мы писали, что скрытая проводка должна быть дополнительно защищена металлическими трубами. Труб придется покупать много, поэтому общая стоимость электрификации дома существенно возрастает. В соответствии с СП можно обойтись более бюджетным вариантом, заменив трубы гофрой или металлорукавом. Однако, если позволяют финансы, лучше не экономить.

Приобретая металлические трубы, старайтесь подбирать изделия с толщиной стенок 2–4 мм. Данная величина позволит изделиям выдерживать высокие температуры, образующиеся при коротких замыканиях. Чтобы избежать образования ржавчины, окрасьте трубы изнутри или снаружи либо купите оцинкованные элементы.

Металлические трубы для укладки кабеля

Любая электрическая проводка имеет многочисленные изгибы и прочие особенности трассы, поэтому трубы придется сваривать между собой или крепить за счет резьбы. Чтобы упростить процесс монтажа, следует отдать предпочтение медным изделиям, однако они стоят дороже оцинкованных стальных. Для защиты пластикового слоя изоляции наденьте защитные втулки на концы обрезанных труб.

Правила монтажа

Перед началом работ приготовьте следующие инструменты:

• Плоскогубцы, кусачки.
• Устройство для резки и зачистки проводов.
• Рулетка, уровень.
• Набор отверток.
• Дрель, сверла.
• Стремянку.

А теперь небольшая пошаговая инструкция по монтажу ретро проводки:

1. Первым делом определяем месторасположение осветительных приборов и розеток.
2. Далее, нужно нарисовать схему подключения всех электроустановочных изделий.
3. Проводим разметку стен, где будет пролегать кабель. Для большей точности, неплохо будет воспользоваться лазерным уровнем.
4. Устанавливаем монтажные коробки в необходимых местах.
5. Монтируем розетки, выключатели, световые приборы.
6. Крепим по разметке изоляторы, при помощи саморезов. Если стены бетонные или кирпичные, то придется сверлить отверстия под дюбели. Следует учитывать, что ролики устанавливаются на расстояние не менее 5 см от розеток, выключателей, коробок.
7. Прокладываем проводку путем нанизывания на изоляторы. Для более плотной посадки рекомендуется надеть термоусаживаемые трубки и закрепить стяжками. При повороте кабеля выдерживаем угол 45 градусов. Для соединения проводов в монтажных коробках используем клемник, никаких скруток!
8. Подключаем все приборы и подаем свет.

На заметку: при составлении схемы расположения накладных розеток и выключателей, учитывайте удобство их использования, а также риск повреждения. Избегайте установки открытой проводки в детских комнатах!

Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности

Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.

Нюансы монтажа скрытой проводки в деревянном доме

Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:

• коронка по дереву;
• дрель;
• крепежные скобы (клипсы) по размеру гофры;
• саморезы.

Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

При скрытой проводке на деревянных стенах нет ни одного кабеля
Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия

Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.

Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.

В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.

При наружной проводки в деревянном доме можно использовать трубы ПВХ

Монтаж открытой проводки в деревянном доме – плюсы и минусы

Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.

Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

А это пример ретро проводки в деревянном доме

Монтаж ретро-проводки в деревянных домах – особенности работы

В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.

В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.

При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.

Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.

Схема электропроводки.

Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.

Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:

Монтаж электропроводки.

После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.

1. Прокладка кабеля.

Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.

Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.

Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.

2. Монтаж распределительных коробок.

На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам).  Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.

Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.

3. Монтаж выключателей и розеток.

В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.

Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.

Установка выключателей осуществляется аналогичным образом.

4. Установка светильников.

Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.

 Только помните правило, что монтаж светильников одной группы производится параллельно!

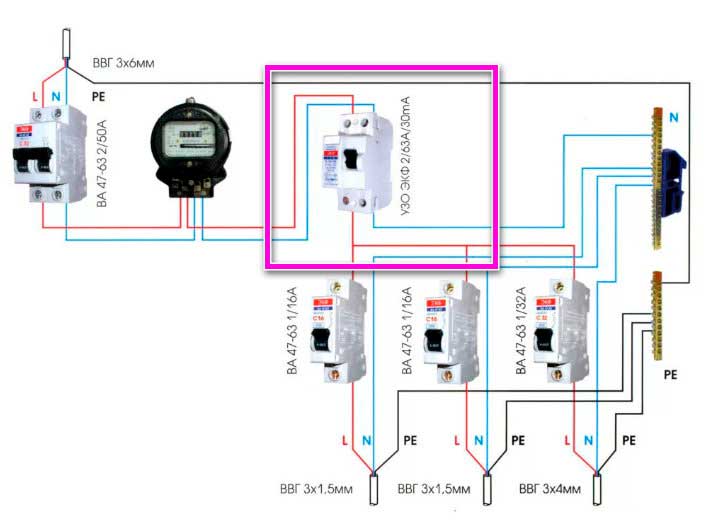

5. Установка электрощитка.

От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.

Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.

Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.

6. Установка контура заземления.

При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?

• От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
• В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
• Используя металлическую проволоку, арматура соединяется между собой.
• От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
• На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.

Вот статья о том, как сделать заземление в частном доме.

Монтаж электрики своими руками

Сначала в комнатах и доме делают разметку электрической линии.

В частном строении провода прокладывают открытым и закрытым методом. В при открытом способе электрический шнур проходит по поверхности стены, его видно на всех этапах распределения. Применяют специальные кабельные каналы из пластика или металла. В них можно поместить несколько проводов одновременно. Открытый метод обязателен для помещений со стенами их горючих материалов, например, в деревянном доме.

Закрытый способ стоит дороже, так как увеличиваются затраты на заделку шнура в стену. Но провода не видны, они проходят в толще стен или в нише плинтусов. Иногда кабель одевают в специальные шланги, например, если шнур скрывают за гипсокартоном, пластиком.

Этапы работ:

• в борозды помещают отрезки проводов, концы которых очищены от изоляции, разведены в сторону;
• стыкуют концы переходниками, места соединения обматывают изолентой;
• для фиксации в бороздах применяют специальные хомутики, или прихватывают участки кабеля гипсовым раствором, который быстро застывает;
• после стыкования всех контактов штробы заделывают раствором для ремонта стен.

Способы соединения проводов

Правила стыкования кабеля приведены в нормативных рекомендациях ПУЭ. Места соединения, разветвления располагают так, чтобы они не подвергались ударам, трению, а изоляция на таком участке имела характеристики не ниже основных линий.

Другие правила:

• провода внутренней проводки прокладывают с запасом (около 5 см) для соединения с розетками, светильниками, стыковки друг с другом;
• используют цельные электрические шнуры, соединять в трубах их запрещено;
• стыкуют кабели только в распределительных коробках;
• при соединении запрещены скрутки, пайка не рекомендуется, применяют клеммы, переходники, СИЗ-колпачки, сварку, гильзовую опрессовку.

Основные требования к электропроводке в частном доме

Проектирование проводки выполняют с учетом норм СНиП, ПУЭ.

К ним относятся такие требования:

1. Распределительный щиток с автоматом размещают на расстоянии 1,5-1,7 м от пола.
2. Кабели укладывают горизонтально или вертикально. Наличие скошенных линий недопустимо.
3. Провода отводят от распределительных коробок, розеток и защитных автоматов под прямым углом. То же правило касается поворотов линий. Размещать кабели по диагонали нельзя.
4. От проемов до проводов оставляют расстояние более 15 см.
5. Розетки монтируют на высоте 30-50 см от пола. Для выключателей это расстояние увеличивают до 80-90 см.

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

• выбирают кабель-канал, который соответствует количеству проводов и их сечению;
• снимают крышку и крепят коробку канала к поверхности на саморезы;
• в местах соединения кабелей ставят распределительные коробки;
• основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
• кабель укладывают в канал, закрывают крышкой;
• концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

• подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
• проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
• диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
• протягивают кабель сквозь трубу и проверяют изоляцию;
• соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

• соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
• соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
• опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
• дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Как провести электрику в деревянном доме: некоторые нюансы монтажа

Важно при укладке электропровода все работы выполнять аккуратно. Любое мелкое повреждение изоляции не будет заметно при тестовых замерах

Но в дальнейшем оно даст о себе знать нагревом и возможным возгоранием.

И если в домах из негорючих материалов это не так опасно, в деревянном доме такая ситуация может привести к потере всего здания.

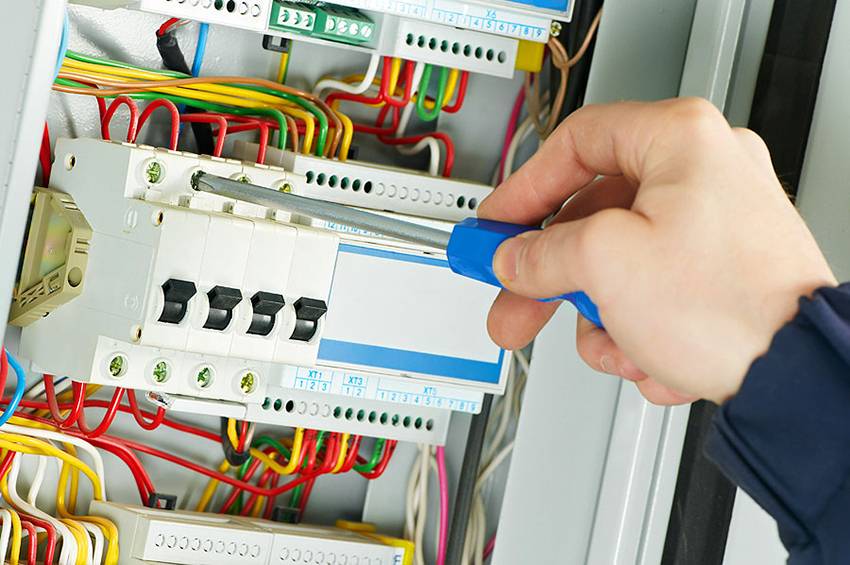

Монтаж электрощита

После подключения провода внешнего электропитания, он через специальную стальную гильзу проводится в дом. Максимально близко к месту его заведения устанавливают электрощиток с автоматами УЗО

Но важно предусмотреть свободный доступ к нему со стороны взрослых

Ввод кабеля в дом

Завести кабель от уличной линии в дом можно двумя способами:

1. Воздушный. На стену дома крепится изолятор и к нему приводится провод от уличной линии. Сейчас используется самонесущий изолированный провод, который защищен от повреждений. Далее от него линия заводится в дом и подключается к щитку. Достоинством можно назвать дешевизну.
2. Подземный. Можно провести кабель через специальный кабель канал под землей. Это обеспечит большую надежность и защищенность провода от внешних повреждений. Но стоимость его намного выше, чем у предыдущего.

Прокладка кабелей в комнатах

В зависимости от выбранного типа прокладки электропроводки, монтаж производится внешне или внутренне. Необходимо аккуратно производить работы, так как любое повреждение кабеля может привести к проблемам в ближайшем будущем.

При внешней проводке требуется надежно крепить все элементы, чтобы не сорвать их случайным движением и не повредить провод.

Правила соединения проводов

Как уже говорилось выше, все соединения проводов происходит в специальных монтажных коробках. Лучшим способом соединения считается использование переходников. Они представляют собой металлическую пластину с винтовыми зажимами, в которые закрепляются провода.

Это позволяет соединять электропровода разного сечения без каких-либо затруднений. Вторым по популярности соединением считается пайка проводов. Она также обеспечивает надежный контакт, но требует определенных навыков, специальный инструмент и дополнительную изоляцию места пайки.

Ни в коем случае нельзя соединять несколько проводов сразу. Если необходимо соединить три или более проводов, то нужно их соединять попарно, один за другим.

Также нельзя использовать обычные скрутки, чем грешат многие доморощенные электрики. Так как площадь соединения проводов низкая, то они оказывают высокое сопротивление и греются, что может привести к пожару.

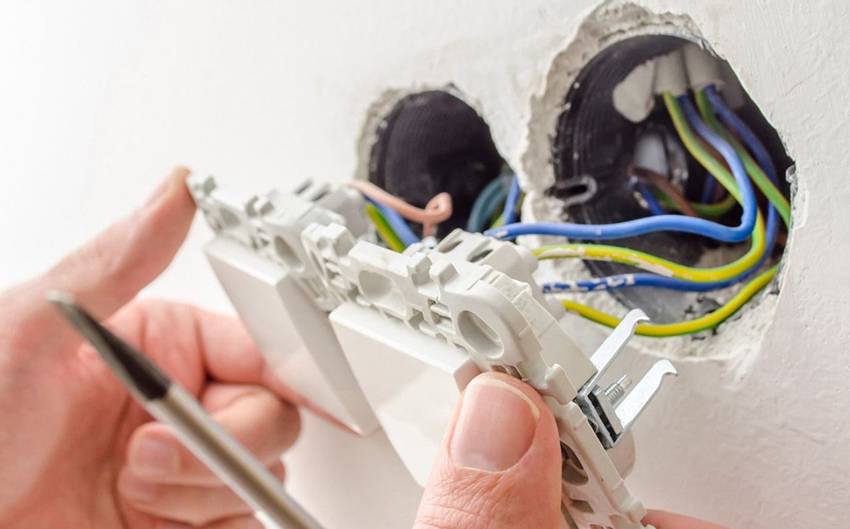

Подключение выключателей и розеток

После окончания всех работ по укладке провода можно приступить к установке розеток и выключателей. Для этого провод заводится внутрь электротехнического элемента, зачищаются концы и фиксируются в специальных винтовых зажимах.

Важно отметить, что электротехнические элементы должны быть оборудованы специальным металлическим дном.

Монтаж заземления и установка УЗО

Оборудование заземление частного дома это важнейший этап пожарной безопасности. Но процесс её монтажа и подключения ничем не отличаются от аналогичных работ в обычном доме, кроме одной детали: если в обычном доме к выводу провода нет серьезных требований, то в деревянном доме должна быть специальная стальная гильза для обеспечения безопасности.

Современная электрическая проводка в деревянном доме: правила и действующие нормативные документы

Для выяснения точных официальных требований к инженерным системам этого вида можно использовать следующие «первоисточники»:

• «ПУЭ» («Правила устройства электроустановок»). Это собрание нормативных актов является настольной книгой любого квалифицированного электрика. Актуальной является седьмая редакция, утвержденная Минэнергетики РФ в 2002 году приказом от 08. 07.).
• Следующий профильный сборник – «ПТЭЭП» («Правила технической эксплуатации электроустановок потребителей»). Они утверждены Минэнергетики РФ в 2003 г. (приказ от 13. 01).

Если сделать электропроводку в деревянном доме по правилам «ПУЭ», будут выполнены не только необходимые формальности. Эти нормативы разработаны с учетом особенностей физиологии человека. Они помогут создать на самом деле безопасную и надежную систему.

Приведенные в нормативах сведения пригодятся для уточнения параметров защитных средств. Уже при токе от 5 до 9 мА возможны судорожные сокращения мышц. Превышение этого порога провоцирует спазмы, которые не позволяют самостоятельно оторвать руку от проводника. Критичным считают уровень 100 мА. Если направить ток в землю, человек не пострадает.

Для получения такого результата уменьшают сопротивление защитного пути с применением специализированных устройств

На нижнем рисунке показано, что заземление защищает не только человека, но и оборудование. При его наличии быстрее срабатывают защитные устройства электропроводки, уменьшается вредное воздействие на подключенную технику.

Заземление tn-c-s

Эту схему специалисты рекомендуют при монтаже мощной трехфазной электропроводки в частном доме. Здесь есть заземлитель на стороне потребителя, сделано подключение к нейтрали источника питания. Даже при обрыве этого проводника обеспечивается надежная защита.

Такую конструкцию можно использовать в качестве заземлителя

Этот контур электропроводки лучше установить неподалеку от входного щитка с прибором учета потребленной энергии. Уголки выбирают со стенками от 4 мм и более. На песчаных почвах, где удельное сопротивление высокое, их длину увеличивают до 2,5-3 м. Проводник к деревянному дому можно сделать из стальной полосы (40 х 4 мм). Сварные соединения зачищают, покрывают грунтовкой для предотвращения коррозии. Если после проверки выяснилось несоответствие сопротивления цепи действующим нормативам, добавляют необходимое количество штырей.

Точное выполнение обязательных правил монтажа электропроводки в деревянном доме можно дополнить системой уравнивания потенциалов. Суть системы понятна из названия. Специальными проводниками соединяют главную шину заземления, металлические элементы водоснабжения, вентиляции.

Такие решения применяют в душевых, ванных комнатах, бассейнах, иных помещениях с повышенным уровнем влажности

Вместо плавких предохранителей (1) в наши дни применяют автоматические выключатели (2)

Эти устройства стоят дороже, чем устаревшие аналоги. Но их можно использовать неоднократно. Они защищают подключенные установки и электрические цепи от повреждений при возникновении перегрузок, короткого замыкания.

Выбирают подходящие изделия с учетом нескольких факторов:

• В сопроводительной документации производитель указывает ток (номинальное значение), при котором обеспечивается длительное сохранение целостности электроцепи.
• Также приводят время срабатывания отключения, порог превышения по амплитуде тока.
• Электрические параметры изменяются очень быстро при подключении насосов, пылесосов, других индуктивных нагрузок.

Для защиты пользователей от поражения электрическим током используют специализированные устройства («УЗО»)

Внешне они похожи на обычные автоматические выключатели. Но действуют они по-другому:

• УЗО (1) подключают в цепь проводниками 2 и 3 (фаза и ноль соответственно) с мощной нагрузкой.
• Здесь приведен пример с бойлером (6). Его корпус подсоединен к заземлению (7).
• В рабочем состоянии токи в обеих цепях (4 и 5) – одинаковые.
• При нарушении изоляции, изменится баланс. Это является управляющим сигналом для защитного устройства, которое отключает питание.

Статья по теме:
