Водяной котел своими руками: как сделать котел самостоятельно

Электрические котлы

Электрические котлы для обогрева частного дома могут иметь различную конструкцию. Самый простой вариант – установить ТЭН прямо в системе отопления. Тогда исчезает необходимость в изготовлении отдельно стоящего котла.

Правда, труба, где ТЭН монтирован, должна иметь большой диаметр. Заодно рекомендуется сделать ее съемной, чтобы было легче обслуживать нагревательные элементы.

Интересны электродные котлы, когда для выработки тепла электрический ток пропускают прямо через жидкость. Тепловая энергия производится в результате хаотического движения ионов. В воде при этом должна содержаться соль.

Самостоятельно изготовить электродный котел намного сложнее, чем работающий на ТЭН: ведь ток оказывает прямое воздействие на воду, из-за чего требуется принять серьезные меры по электробезопасности.

Характеристика и виды котлов

В загородных посёлках (где нет газопроводов) постоянно решается вопрос об улучшении качества отопления домов. Обычные печи на угле и дровах получили повсеместное использование, а сейчас, имея новые технологии, они являются не единственным способом обогрева.

Прекрасно можно заменить старые печи котлами длительного горения на дровах, являющимися сравнительно новыми конструкциями, которые работают на твёрдом топливе. Мощности такого прибора хватает обогреть не только жилые, но и производственные помещения.

Длительность горения соответствует происходящим внутри него процессам, которые будут зависеть от конструкции прибора. Твердотопливный котёл отличается технологией работы от обычной дровяной печи тем, что горит сначала верхняя часть дров, постепенно захватывая нижнюю вместе с продуктами распада (золой, сажей).

В старых печах дрова загораются снизу, а затем воспламеняются остальные, при этом происходит быстрое сгорание топлива и остывание печи, поэтому приходится наблюдать за процессом горения и часто подкладывать дрова. Обычно считают, что длительность горения зависит от продолжительности тления с ограничением поступления воздуха. Но это неэффективный способ сжигания дров и угля:

  1. 1. При максимальном горении КПД дровяных котлов достигает 75%, а в режиме тления эффективность прибора падает до 40%.
  2. 2. Тлеющими дровами выделяется небольшое количество тепловой энергии, что влияет на полный, качественный обогрев дома.
  3. 3. Невозможность сжигания способом тления свежесрубленного дерева таких пород, как ивы, тополя и низкокалорийного топлива.

Продолжительность горения зависит от увеличенной топливной камеры в котле, именно её размер оказывает влияние на процесс: чем больше закладываемых в топку дров, тем дольше они будут гореть и выделять тепло. Бытовые агрегаты могут работать 10—12 часов с одной закладкой дров, а с порцией угля до суток. Существуют такие виды твердотопливных котлов:

  • классические, у которых функционирует принудительная подача воздуха;
  • действующие по методу верхнего горения;
  • пиролизные модели;
  • теплогенераторы шахтного типа.

Недорогие котлы длительного горения для отопления на дровах

Это интересно: Водяное отопление частного дома своими руками, схемы конструкций

Котлы с пиролизным типом горения

Для пиролизных котлов также используется твердое топливо, в частности дрова, однако, принцип их работы кардинально отличается от описанных выше установок. Они способны намного дольше и эффективнее отапливать дом, а топливо расходуют более экономно. В связи с этим стоимость таких агрегатов примерно в 1,5-2 раза больше, чем остальных.

Секрет газогенераторных (пиролизных) котлов в том, что под воздействием высокой температуры и при недостатке воздуха древесина преобразуется в древесный уголь, выделяя пиролизный газ.

Для такой реакции необходима температура от 200 ℃ до 800 ℃. При этом выделяется большое количество энергии, которая просушивает дрова и нагревает воздух. Пиролизный газ по трубам перемещается в камеру сгорания, где при смешении с воздухом возгорается – так генерируется большая часть тепла.

Активные углероды участвуют в окислительных процессах при горении пиролизного газа, поэтому выходящий из трубы дым состоит преимущественно из углекислого газа и пара – содержание вредных компонентов ничтожно мало. К тому же, пиролизные котлы в принципе выделяют намного меньше дыма, чем классические установки. Поскольку топливо сгорает практически без остатка, газогенераторные котлы нуждаются в чистке довольно редко.

Благодаря автоматике интенсивность горения в таком котле можно регулировать, чтобы экономить топливо и создать в помещении оптимальную температуру.

Принцип, по которому устроен котел водяного отопления

Самодельные водяные котлы для отопления или изготовленные на заводе, работают двумя способами:

  1. Сгорание топлива происходит внутри емкости, подобные типы котлов отлично подходят для русской бани.
  2. Самодельный котел для водяного отопления, у которого теплоноситель проходит по трубам змеевика через топку, где сгорает топливо, является вторым вариантом самодельных котлов.

Понятно, что предпочтение отдается тому варианту, для которого проще приобрести материалы. Но самое главное не забывать о том, что котел – агрегат повышенной опасности, потому требует постоянного контроля.

С чего всё началось

Прежде чем перейти к техническим особенностям котла, стоит заострить внимание на предыстории его строительства. PerelesnikПользователь FOUMHOUSE

PerelesnikПользователь FOUMHOUSE

В мой дом заведён газ, но я периодически задумывался над тем, чтобы перейти на отопление твёрдым топливом. Останавливало лишь то, что газовое отопление было выгодно, и переход на дрова оказывался не рентабельным. Дом я отапливал электродным котлом мощностью 7 кВт, работающим в связке с кондиционером, который эксплуатировался «на обогрев». При сильных заморозках дом дополнительно подтапливался котлом, работающим на газе. И вот газ подорожал…

Именно увеличение цены на газ стало тем событием, которое привело к разработке ракетного котла.

Прежде, чем иди и сразу покупать «нечто» под названием «твердотопливный котёл», Perelesnik начал изучать предмет. Он ознакомился с перечнем оборудования, предлагаемого в магазинах, посмотрел, как работают котлы у соседей, понял, какие наиболее частые проблемы возникают, изучил отзывы в Интернете.

После «мозгового штурма» появился список требований, которым должно отвечать устройство — с точки зрения Perelesnik-а:

  • Возможность стабильной работы на мощности от 2 до 20 кВт. Это связано с особенностями климата в регионе проживания форумчанина. Зимой температура с месяц может держаться около 0°C, а потом резко на неделю упасть до -25…30°C. В осенне-весенний период температура находится в пределах +5…+10°C. Т.к. дом в межсезонье также нужно отапливать, но от котла не требуется максимальная мощность, нужен «гибко» настраиваемый аппарат.
  • Котёл должен быть «всеядным», т.е. гореть в топке должно всё, что может гореть – дрова, топливные брикеты, уголь, отходы и т.д., включая влажное топливо.
  • Конструкция котла должна предусматривать закладку поленьев диаметром до 20 см. Это уменьшит необходимость в колке дров.
  • Должен работать с ночи до утра на одной закладке топлива. При сильном морозе количество полных закладок топлива не должно превышать трёх.
  • Полная энергонезависимость. Устройство должно работать без необходимости его подключения к электрической сети. В случае обрыва проводов или отключения энергии, работу циркуляционного насоса (он должен прокачивать теплоноситель) обеспечивает резервная система питания.

Система отопления выбирается, в зависимости от климатических условий проживания, теплопотерь дома, доступности того или иного вида топлива, цен на энергоносители в вашем регионе.

Также среди основных требований к котлу перечислялось:

  • высокий КПД, простая и недорогая конструкция дымохода;
  • небольшое образование сажи и отложений (значит, отпадает необходимость в частой прочистке котла и увеличивается эффективность его работы);
  • безопасность работы котла при любых режимах эксплуатации, жаростойкость узлов;
  • возможность дозагрузки дров при рабочем режиме;
  • удобство эксплуатации котла при его установке в жилом помещении;
  • небольшой вес и габариты.

Самое интересное, что все эти требования планировалось «уложить» в бюджет, не превышающий 500 долларов, за исключением стоимости работы.

Достаточно лишь поверхностно ознакомится с требованиями, чтобы понять, что найти твердотопливный котёл, отвечающий всем пунктам списка, задача непростая. Поэтому Perelesnik решил идти двумя путями:

  1. Попытаться найти готовое заводское изделие.
  2. В случае неудачи – скопировать конструкцию готового котла и сделать его самому.

В ходе поисков и дальнейшего изучения информации, оба варианта отпали. Из-за технических особенностей: «капризности» работы на «мокрых» дровах, невозможности работы на малой мощности и т.д. не подошли пиролизные котлы длительного горения. Также не устроили «самоделки», найденные на просторах «всемирной паутины». Оставался третий вариант – на основе своих знаний и приобретённого опыта разработать конструкцию твердотопливного котла «под себя».

https://youtube.com/watch?v=JcKBPyyTlfM

Выбираем тип твердотопливного котла

Как понять, какой котёл будет оптимальным для обслуживания конкретной системы отопления? Очевидно, следует определиться с видом топлива, требуемой мощностью агрегата и особенностями его конструкции, процесса монтажа и последующей эксплуатации, а также с особенностями подключаемой системы отопления.

Самодельный котёл на твёрдом топливе

Среди материалов, которые можно использовать в качестве твёрдого топлива, наиболее широкое распространение получили:

  • уголь;
  • торфяные брикеты;
  • пеллеты;
  • дрова;
  • опилки и другие горючие отходы производства.

Виды твёрдого топлива для котлов отопления на фото

Выбор типа и конструктивного исполнения отопительного котла напрямую зависит от того, каким топливом вы собираетесь пользоваться, требуемой производительности системы отопления, а также места, где он будет установлен. Для самостоятельного изготовления подходят следующие модификации твердотопливных отопительных агрегатов:

  1. Классические

Оснащаются стальным или чугунным теплообменником, могут использоваться и для отопления, и для целей горячего водоснабжения. КПД таких котлов составляет около 85%.

Классический котёл на твёрдом топливе

  1. Пиролизные

Обеспечивают раздельное сгорание топлива и выделяемых при этом летучих газов, благодаря чему существенно повышается эффективность и, следовательно, экономичность отопительной системы.

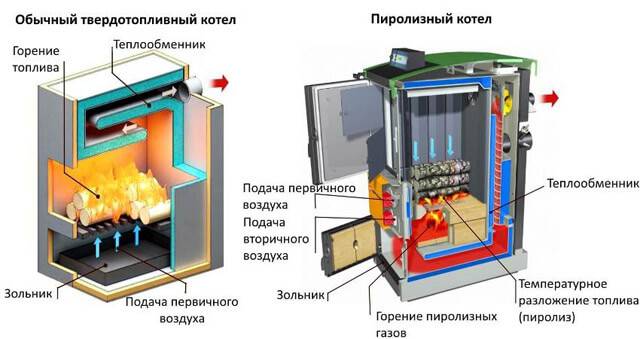

Схема пиролизного котла на твердом топливе

  1. Пеллетные

Эффективность этой разновидности котлов отопления достигает 90%. Главным их достоинством является высокая степень автоматизации рабочих процессов, а недостатком – сложность конструкции.

Принцип работы пеллетного котла

  1. Длительного горения

Способны непрерывно работать на протяжении всего отопительного сезона, требуя загрузки топлива 1 раз в несколько суток, что выгодно отличает их от классических твердотопливных котлов.

Компоновка твердотопливного котла длительного горения

Это интересно: Газовые котлы для отопления частного дома — как выбрать

Решение 5. Интерьер кухни: как спрятать коммуникации

Решить вопрос с маскировкой корпуса — это полдела. Коммуникации, отходящие от прибора, портят интерьер кухни не меньше, чем сам котёл. Газовые трубы, шланги для воды, громоздкий дымоход являются неотъемлемой частью агрегата и остаются на виду.

Задекорировать коммуникации можно коробом. Для этого приобретается нужного размера пластиковый или делается самостоятельно из гипсокартона. Второй способ имеет более основательную конструкцию, которую в дальнейшем можно поклеить декоративной плёнкой или обложить кафелем.


Короб из ДСП для труб и шлангов

Газовая труба обычно скрыта мебелью и видна лишь небольшая часть между полкой и рабочим столом. Это место покрывается хромированной краской или декорируется любым, выше описанным, способом.

Угловые элементы коммуникаций удачно маскируются разными способами:

  • искусственными цветами;
  • муляжами фруктов;
  • навесными панелями;
  • закрашиваются в тон интерьера.

Преимущества и недостатки

У газового отопления имеются свои плюсы и минусы.

Газ – один из дешевых видов энергоносителей. Именно поэтому использование нагревателей на этом топливе стало популярным. К достоинствам использования оборудования на газу относят:

  1. Высокий КПД котлов.
  2. Простоту в использовании.
  3. Безопасность в экологическом плане.
  4. Невысокую стоимость топлива.
  5. Нагреватель можно использовать более 40 лет.

Недостатки у подобного оборудования также имеются:

  1. У оборудования должна быть лицензия, которая выдается газовой службой. При её отсутствии запрещается подключать агрегат к централизованной системе газоснабжения.
  2. Котел устанавливается в отдельном помещении, что может быть затруднительно в небольших домах.
  3. Обязательна установка дымохода.
  4. Для зажигания необходимо подключение к электросети.
  5. Если не соблюдать правила эксплуатации может случиться взрыв бытового газа.

Изготовление корпуса

Корпус изготавливают из листовой термостойкой стали толщиной не менее 5 мм. Перед работой, шлифкругом УШМ материал очищается от ржавчины. Производится разметка деталей, резка. Также применяется УШМ.

Этапы изготовления корпуса показаны на фотографиях.

Топка

Отверстия для топки, поддувала

Отверстия заранее размечаются на лицевой детали корпуса. Прорезаются абразивным кругом шлифмашины (УШМ). Кромка дополнительно обрабатывается — острые края, заусенцы недопустимы (приведет к травмам).

Отверстия для патрубков

Через верхний, нижний патрубки происходит отток горячей, приток холодной воды из системы отопления. Для патрубков рекомендуется применять отрезки бесшовной трубы диаметром не менее 50 мм. Меньшие размеры создают слишком большое сопротивление току воды, приводят к закипанию в котле, когда радиаторы не прогреты. Отверстия прорезают сварочным аппаратом, дрелью, зубилом, кувалдой (способ описан далее в подробностях). Края нужно выровнять напильником, приварить патрубок.

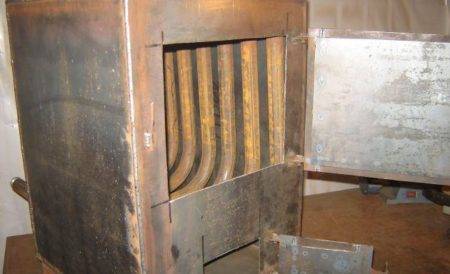

Сборка котла — дымовые обороты, водотрубная система (без водяной рубашки)

Рекомендации по изготовлению самодельного котла

Приступая к изготовлению котла длительного горения своими руками, необходимо вооружиться следующими советами:

  • Чтобы в процессе эксплуатации прибора можно было использовать любое топливо, топочную камеру лучше сделать из жаропрочной легированной стали. Несколько удешевить бюджет работ помогает применение бесшовной стальной трубы марки 20.
  • Перед тем, как заносить самодельный агрегат в приготовленную для него котельную, рекомендуется протестировать его на улице, оснастив временным дымоходом. Это даст возможность проверить надежность обогревателя и убедиться в правильности сборки корпуса.
  • Основная камера, изготовленная из газового баллона, в состоянии обеспечить продолжительность на протяжении 10-12 часов, т.к. дров в нее входит немного. Изначально небольшое внутреннее пространство пропанового баллона уменьшается после удаления крышки и зольника. Для увеличения показателей котла его можно изготовить из двух баллонов. Это позволит получить достаточно большую топочную камеру для обогрева обширных помещений и увеличить время между закладками дров.
  • Дверца зольника должна герметично закрываться, что не даст внешнему воздуху просачиваться внутрь камеры. Это достигается укладкой по периметру дверцы асбестового шнура. Если в котле имеется дополнительная дверца для дозагрузки топлива без съема крышки, она также герметизируется подобным образом.

Преимущества и особенности конструкций длительного горения

От обычных котлов аналоги с поддержкой длительного горения отличаются наличием сразу двух рабочих камер. В первой из них сжигается непосредственно заложенное топливо, а во второй – выделившиеся газы. Важную роль играет своевременная подача кислорода. В качестве устройства для нагнетания воздуха может использоваться обычный вентилятор с незамысловатой автоматикой.

Основные элементы котлов отопления продолжительного горения

Из достоинств агрегатов следует отметить:

  • минимальное количество закладок топлива;
  • высокую эффективность работы;
  • использование различных видов твердого топлива;
  • небольшое количество сажи в трубах при эксплуатации;
  • надежность конструкции.

Принцип действия современной модели

Что нужно для работы?

В первую очередь мастерская, то есть место, где вы будете заниматься изготовлением основных узлов и сборкой агрегата. Кроме того, вам понадобится довольно обширный список инструментов, в который можно смело включать:

  • сварочная маска, краги и спецодежда;
  • бытовой инверторный сварочный аппарат и электроды;
  • дисковая пила с набором дисков для резки металла;
  • электродрель с набором свёрл по металлу;
  • рулетка, угольники, строительный уровень.

Для сборки котла на твердом топливе понадобятся следующие материалы:

  • листы стали толщиной от 5 мм;
  • металлические уголки;
  • чугунная колосниковая решётка;
  • стальные водопроводные трубы различного диаметра;
  • дверцы для зольной и топочной камеры;
  • дроссельные заслонки печного типа.

Перед тем, как приступать к изготовлению элементов и узлов котла, необходимо выполнить конструктивные расчёты, определиться с принципиальной схемой и нарисовать чертёж котла, не забыв указать все его конструктивные составляющие и их главные параметры.

Дымоотвод твердотопливного котла: внутри и снаружи здания

И самое главное: соблюдайте технику безопасности как в процессе работы, так и по отношению к качеству исполнения твердотопливного котла. Малейшая оплошность с вашей стороны может стать причиной серьёзных проблем, в т.ч. повышенного риска возникновения пожара.

6 Пиролизный котел – как сделать своими руками?

Пиролизный агрегат верхнего горения функционирует более эффективно, чем классический КДГ, за счет того, что он использует для отопления газ из древесного топлива. Его также реально сделать самостоятельно по далее представленному чертежу, имея под рукой:

  • стальные трубы DN 100 (для обустройства дымохода), DN50 (водяные патрубки и подача воздуха), DN400 (топливник);
  • арматурные профильные прутки сечением 18–20 мм;
  • заготовки из стального 10-миллиметрового по толщине листа круглой (диаметр 38 см) формы;
  • металлическую полосу 40х4 мм;
  • базальтовую вату;
  • тонкие листы металла для обшивки.

Водяной контур пиролизного котла делают по разным схемам. Некоторые мастера изготавливают его из трубы большого сечения (вариант 1), другие сгибают под 60-градусным углом два металлических листа и сваривают полученные заготовки (вар. 2). Третьи создают рубашку в виде короба-прямоугольника (вар. 3).

Сборка пиролизного агрегата начинается с вырезания проемов в трубе и заготовок для дверок по размерам, указанным на чертеже выше. После этого из арматуры сваривается колосниковая решетка.

В заготовке для груза делается отверстие. В него устанавливается труба. Ее следует качественно обварить. Далее порядок действий такой:

  • К грузу снизу крепятся 6 стальных полос (изогнутых).
  • Днище приваривается к топке.
  • В камеру сгорания ставится колосниковая решетка.
  • Посередине крышки вырезается проем для воздуховода.
  • Устанавливается труба с грузом.
  • Патрубок дымоотводящего тракта приваривается к корпусу.
  • Собирается и монтируется водяной контур. Производится его обварка.
  • Врезаются патрубки для горячей воды.
  • Котел утепляется по описанному ранее принципу.
  • Монтируются дверцы.
  • Заслонка ставится на воздушную трубу (в верхней части).

Автоматика и вентилятор на описываемом дровяном котле не используются, так как груз в нем постоянно перемещается. Загружать в такой агрегат разрешается только хорошо высушенную древесину либо пеллеты. Время их горения варьируется в пределах 10–12 ч.

Как сделать своими руками котел твердотопливный длительного горения чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

  • подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
  • собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;
  • для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
  • из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
  • распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
  • сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

Схематическое изображение устройства котла, работающего на твердом топливе

  • в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
  • заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

Чертеж с размерами для создания твердотопливного котла своими руками

Полезный совет!Чтобы разжечь, изготовленный своими руками, котел твердотопливный длительного горения, чертеж которого был представлен выше, необходимо: снять крышку и поднять регулятор, заполнить котел топливом доверху и облить его горючей жидкостью, все поставить на место и бросить горящую лучину в трубу регулятора. Когда топливо разгорится, снизить поток воздуха до минимума, чтобы оно начало только тлеть. После этого произойдет возгорание пиролизного газа и котел запустится.
