Выключатель с таймером отключения: как работает и какой вид лучше выбрать

Устройство задержки выключения света

Иногда требуется, чтобы свет в помещении горел еще некоторое время после отключения его выключателем. В течение этого времени можно спокойно покинуть помещение, после чего свет гаснет. В радиолюбительской литературе описывались подобные устройства, однако они содержат дополнительную (к уже имеющемуся выключателю) кнопку, что создает некоторое неудобство при пользовании. В предлагаемом устройстве никаких дополнительных элементов коммутации, кроме уже существующего выключателя, не используется.

Устройство подключается параллельно контактам выключателя SA1 с помощью клемм ХТ1 и ХТ2. При разомкнутых контактах SA1 напряжение сети подается на схему через осветительную лампу EL1, выпрямляется мостовым выпрямителем VD3 и поступает на электроды (анод и катод) тиристора VS1. а также на параметрический стабилизатор напряжения R4-VD1. Конденсатор С2 через резистор R2 заряжается практически до напряжения на стабилитроне VD1. что соответствует уровню логической «1». который подается на входы триггера Шмитта DD1. При этом на выходе (выводе 3) триггера Шмитта логический «О», и транзистор VT1 закрыт. Тиристор VS1 также закрыт. Через лампу EL1 протекает ток. определяемый, в основном, сопротивлением резистора R4 (примерно 5 мА). Этот ток не вызывает свечения лампы. В таком состоянии устройство может находиться сколь угодно долго.

При замыкании контактов выключателя SA1 включается освещение, а напряжение между анодом и катодом тиристора падает до нуля. Конденсатор С1 разряжается через резистор R1. а конденсатор С2 — через диод VD2 и резистор R1. Постоянная времени цели разрядки составляет примерно 5 с. В таком состоянии устройство также может находиться продолжительное время. При размыкании контактов SA1 конденсатор С1 быстро (в течение десятых долей секунды) заряжается до напряжения стабилизации VD1, а С2 заряжается через резистор R2 гораздо медленнее, благодаря чему на выходе DD1 устанавливается «Г, что приводит к открыванию транзистора VT1 и тиристора VS1. При этом лампа EL1 продолжает светиться. Открывание тиристора происходит не в самом начале очередного полупериода сетевого напряжения, а на 1…2 мс позже, когда ток управляющего электрода превышает пороговую величину. При этом напряжение на лампе несколько ниже напряжения сети (170. 180 В), а напряжение между анодом и катодом тиристора имеет скорму импульсов, образованных частью синусоиды. Этого напряжения достаточно для обеспечения питания микросхемы DD1 и открытого состояния транзистора VT1. Следует отметить, что открывание тиристора VS1 с задержкой относительно начала полупериода является необходимым условием для работы устройства. Через некоторое время, определяемое постоянной времени цепи С2-R2, напряжение на С2 достигает порога переключения DD1, транзистор VT1 и тиристор VS1 закрываются. Для указанных на схеме номиналов R2 и С2 это происходит через 70., .80 с. В устройстве использованы широкодоступные детали. В качестве тиристора VS1 можно взять У201К(Л), КУ202К(Л, М, Н). а также Т112. Т122. Т132. Т142. Транзистор VT1 — КТ940. КТ604. КТ605. КТ8108…КТ8110. КТ8120. КТ8121 с любыми буквами. Мостовой выпрямитель может быть с индексом BR и цифрами, большими указанных на схеме (первая цифра обозначает допустимый ток в амперах, а nвторая—напряжения в сотнях вольт). Можно также использовать отечественные выпрямительные мосты типов КЦ405 или КЦ409 (с буквами А… Г). Тиристор и выпрямитель, в принципе, должны быть рассчитаны на ток. больший номинального тока осветительной лампы EL1 (при мощности лампы 200 Вт допустимый ток тиристора и моста — не менее 1 А). При монтаже устройства выпрямительный мост и тиристор устанавливаются на радиатор, если мощность лампы превышает 300 Вт. Для изменения времени задержки выключения подбираются С2 и R2. Если увеличить емкость конденсатора С1 до 50… 100 мкФ. то можно добиться эффекта мигания лампы EL1 перед ее выключением. Это будет своего рода предупреждением о скором выключении света. Количество миганий и их частота зависят от емкости С2.

Литература

Какой таймер выбрать

Определиться, какой вариант лучше: электронный или механический, можно только если четко понять, для каких целей вы его покупаете:

  • для ежедневных рутинных операций, проводить которые приходится в одно и то же время, вполне подойдет механический образец;
  • в ситуации, когда хочется снизить степень участия человека в операциях или если необходимо индивидуальное функционирование по заданной программе, стоит присмотреться к электронным экземплярам;
  • для любителей всего нового и продвинутого подойдет GSM-розетка, плюсы которой бесспорны: регулировка возможна на любом расстоянии, широкий набор возможностей, удобство настройки;
  • обязательно покупайте прибор, соответствующий по мощности и силе тока;
  • если вы планируете использовать технику внутри дома в комнате, то нет смысла переплачивать за влагозащищенность, а вот пыль в помещении скапливается быстро, потому выбирайте индекс не менее IP 20;
  • для эксплуатации вне жилища лучше выбрать качественное устройство хотя бы со средними показателями сопротивляемости, например, IP 44.

Точно зная, для каких целей будет использоваться реле, можно легко подобрать оптимальное решение.

В видео информация о том, какой тип аппарата лучше купить для конкретных задач.

Модификации

Изделия используются для управления приборами на участке одной цепи. Нашли широкое применение в домах, квартирах. Производители предлагают обширный ассортимент продукции, который можно подразделить на 4 категории: таймер-сторож, кнопочный таймер, выключатель с датчиком движения, модель с таймером для вентиляции.

Таймер сторож

Прибор используется для защиты дома от несанкционированного проникновения. Позволяет организовать визуальное присутствие владельцев дома. Встроенная программа включает и выключает освещение в определенной последовательности в указанный интервал времени. Если приходится часто бывать в поездках – это идеальное решение, позволяющее оставить дом без присмотра. С улицы кажется, что дома кто-то есть. Полностью защитить дом он не сможет, но вот окажет помощь в этом вопросе и собьёт с толку злоумышленников.

Выключатель света с датчиком движения

При появлении человек в поле действия инфракрасного поля, датчик улавливает движение и включает освещение. При этом датчик обеспечивает: регулировку чувствительности, параметры освещения. Представлены модели, которые выполняют одну опцию, но встречаются и те, что выполняют все.

Кнопочный таймер

Механическое нажатие на кнопку приводит устройство в работу, обеспечивая автоматическое выключение и включение света через определенное время. Такие модели представлены возможностью задавать временной интервал на сутки или недели. Удобно монтировать такие выключатели в прихожих, на лестницах, в гараже, туалете.

Модель с таймером отключения для систем вентиляции

Вытяжка встречается на кухне и в ванной, так предусмотрена планировка любой квартиры или дома. Чтобы рационально пользоваться вентиляционной системой, рекомендуется установить вентилятор с таймером отключения, который через указанный промежуток времени просто отключит устройство. Такой подход позволит решить сразу же несколько задач: рационально использовать электроэнергию и обеспечить оптимальный показатель влажности в помещении.

Таймеры и реле времени

Таймер для насоса жидкостной системы отопления (CD4020) Схема самодельного таймера для управления насосом в системе жидкостного отопления, использована микросхема CD4020. В индивидуальной системе жидкостного отопления для равномерного распределения теплапо отопительным радиаторам применяют циркуляционные насосы, которые ускоряют циркуляцию нагретой …

0 1782 0

Таймер для автоматического выключения питания мультиметра (CD4066A)

Принципиальная схема самодельного таймера для автоматического выключения питания цифрового мультиметра. Большинство из нас, радиолюбителей, радиомастеров, автоэлектриков и т.д. постоянно пользуется мультиметрами типа DT832. Прибор уже стал такой же «классикой» как АВО-метр Ц-20 в свое время. Но у него есть и недостатки, АВО-метр был пассивным прибором, и источник тока ему требовался только …

2 2161 1

Простой таймер на микросхемах с интервалом 1-99 минут (CD4521, CD4017)

Схема самодельного таймера, который предназначен для отсчета времени от одной до 99 минут с дискретностью в одну минуту. Время задается двумя поворотными переключателями на десять положений каждый. Одним задают единицы минут, другим десятки минут. Отсчет начинается после выключения пускового …

1 2004 0

Таймер для включения нагрузки через 1-9 часов (CD4060, CD4017)

Принципиальная схема реле времени с задержкой от 1 до 9 часов для управления различными нагрузками, выполнена на широкодоступных микросхемах. Устройство предназначено для автоматического включения нагрузки через время от одного до девяти часов. Время устанавливается переключателем на девять …

1 1813 0

Схема таймера для ограничения времени работы зарядного устройства (CD4060, К561ИЕ8)

Принципиальная схема реле времени для ограничения работы аккумуляторного зарядного устройства или другой нагрузки на 220В. При зарядке автомобильных аккумуляторов нужно придерживаться определенных требований, заявленных производителем.Нормой зарядки для автомобильного аккумулятора является заряд …

1 2020 0

Реле времени для электрооборудования (К561ИЕ16, КТ315)

Схема таймера (реле времени) для ограничения времени работы электронных приборов питающихся от сети 220В. В некоторых случаях необходимо чтобы некое электрооборудование поработав некоторое время выключалось. Здесь приводится схема таймера, синхронизированного от электросети, который позволяет выключить оборудование через время от 5 до 320 секунд. Установка времени цифровая с дискретностью в 5 секунд. В этой схеме интервал времени задается цифровым способом …

0 1847 0

Низковольтное реле времени для включения нагрузки (К561ТЛ1)

Не сложное в изготовление электронное реле времени для управления нагрузкой с низковольтным питанием. Сейчас очень распространены электрические детские игрушки, питающиеся от аккумулятора илигальванической батареи, обычно напряжением от 4 до 6V. Но дети часто оставляют такую игрушку, забыв …

1 1800 0

Реле времени для паяльника или лампы накаливания (К561ЛА7, CD4521)

Схема таймера, который включает нагрузку примерно на один час и перед ее выключением подает звуковой сигнал. Этот таймер разрабатывался для паяльника, но егоможно использовать и для других электроприборов, например, осветительных

Важно чтобы прибору была безразлична форма питающего напряжения …

1 1682 0

Схема реле времени (таймера) для управления электрообогревателем (45мин — 24ч)

Устройство, схема которого показана на рисунке 1, предназначено для ограничения продолжительности работы электрического обогревателя. Время работы выставляется с помощью переключателя, и может быть 45 минут, 90 минут, 6 часов, 12 часов или 24 часа. Точность установки времени не слишком высокая …

1 3514 0

Очень простые таймеры для мощной нагрузки (К561ТЛ1)

Несколько схем самодельных таймеров с минимумом деталей для питания мощной нагрузки, выполнены на микросхемах К561ТЛ1. Как известно, таймер служит для автоматического подключения какого-либо устройства к источнику питания спустя некоторое время, либо его отключения от источника питания, так же …

2 3517 0

3 …

Достоинства и недостатки подобных устройств

Использование подобных устройств упрощает эксплуатацию различного электрического оборудования и бытовых приборов, поэтому к достоинствам розетки с таймером можно отнести такие показатели, как:

  • появляется возможность автоматизации процесса включения и выключения нагрузки различного назначения ? особенного это касается электронных устройств;
  • при правильно выполненных настройках можно добиться снижения потребления электрической энергии;
  • режим работы подключённых элементов нагрузки потребитель настраивает самостоятельно в соответствии со своим графиком и ритмом жизни;

При расчётах за потреблённую электрическую энергию двухтарифного режима использования снижение расходов на оплату счетов, в случае применения розеток с таймером, может сократиться на 20-30 %.

  • в моделях со встроенным аккумулятором настройки сохраняются даже при отключении централизованного электроснабжения, что позволяет продолжить работу подключённых устройств в прежнем цикле, после подачи напряжения в электрическую сеть;
  • возможность создания имитации присутствия людей в пустой квартире (загородном доме) позволит обезопасить его от незаконного проникновения посторонних лиц;
  • режим работы можно настроить на длительный срок эксплуатации.

Розетка с таймером механического типа

У моделей, оснащённых электронных таймером, основным недостатком является то, что при отключении централизованного электроснабжения процесс работы таймера не останавливается, а работает «сам по себе». Это может быть нежелательно при подключении к подобным устройствам приборов отопления или включение бытовых приборов в заданном цикле использования (ночное время и т.д.).

Модель «TG-14A»

У приборов с механическим типом управления недостатков несколько больше, к ним относятся:

  • неточность работы по отношению к часовому циклу;
  • прибор во время работы «тикает», что может мешать, особенно в ночное время;
  • режим программирования ограничен и составляет до 24 часов;
  • износ механизма таймера приводит к ограниченным срокам использования подобных устройств.

TG 14A

Какой вид прибора лучше выбрать?

Перед покупкой предстоит четко описать свои потребности. Именно от этого зависит модель коммутируемого устройства с таймером, которая идеально сможет удовлетворить все запросы пользователя.

Следует четко определить место монтажа и нужные функции, которые будут отвечать за выполнение команд – не исключено что для этого понадобится приобрести дополнительные аксессуары в виде датчиков. Или выбрать модификацию, в которой все эти элементы уже встроены в конструкцию умного приспособления.

Для установки в ванной, подвале, на лестничной площадке, перед входом в дом лучше присмотреться к моделям с защитой от вандалов, пыли и влаги

Еще при выборе нужно учитывать следующие факторы:

  • технические возможности – на какое напряжение рассчитано изделие;
  • желаемый тип управления – механический или цифровой;
  • тип монтажа – в розетку, подрозетник, распредкоробку, на din-рейку;
  • условия эксплуатации – нужна ли влагозащита.

Чтобы не запутаться в разнообразии моделей, нужно решить, на какой раздражитель должен реагировать временной выключатель. Или же достаточно наступления указанного времени суток.

Галерея изображений
Фото из
Изделие с откликом на изменение уровня освещенности света – это сумеречный или астрономический таймер. В комплектацию входят фотоэлементы, реагирующие при снижении уровня солнечной активности. Предусмотрена задержка срабатывания, чтобы минимизировать влияние случайных раздражителей

Отклик на появление человека или другого объекта весом, как правило, от 20 кг. Это выключатели, оснащенные датчиком движения. В них таймер программируется на срабатывание при попадании в поле зрения такого раздражителя

Реакция на шум – популярное решение, применяемое в системах интеллектуального обустройства жилища. Такие модели срабатывают на звук определенного диапазона, указанного пользователем в настройках

Задержка времени в 30 секунд или другой интервал, предустановленный производителем. Это самый простой вариант, идеальный для прихожих, лестниц или установки перед входной дверью

Смеречный таймер

Выключатель с датчиком движения и таймером

Выключатель с откликом на шум

Выключатель с задержкой времени

Выбирая среди моделей попроще, нужно решить, какая периодичность требуется при управлении отключением приборов. Если речь идет о процессах, повторяющихся ежедневно, то можно остановиться на суточном варианте.

Когда речь идет о срабатывании в определенные дни недели или месяца, то понадобится приспособление с недельным или месячным таймером. Этот выбор обойдется дороже.

А вот для автоматизации управления несколькими питающими линиями и приборами, установленными на них, подойдет более сложная модификация в виде многофункционального выключателя.

Что касается производителей, то пользователи с многолетним опытом применения умных коммутирующих устройств с выдержкой времени хорошо отзываются о таких фирмах, как Legrand, Feron, Livolo, Orbis.

Маркировка на приборах

Иногда на фронтальной части включателя можно увидеть символы. Они означают область применения прибора.

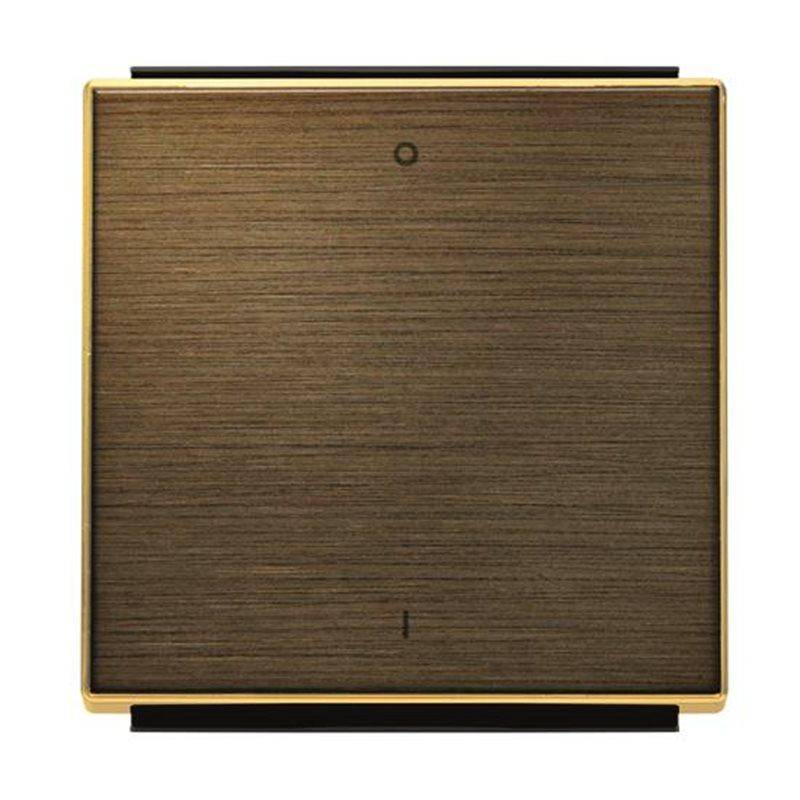

Прибор с маркировкой положения включения и выключения.

На обычных включателях освещения, оснащенных клавишами, может быть нанесено обозначение I и O, что означает включенное и выключенное положение.


Прибор с символом ключа.

Также у обычных приборов, работающих только на замыкание-размыкание электрической цепи, может быть нанесено обозначение в виде символа ключа.


Кнопочный включатель с символом звонка.

Кнопочные выключатели без фиксации в одном из положений могут применяться как в качестве звонковых кнопок, так и в качестве выключателей в системе освещения, собранной на основе импульсных реле. Такие приборы имеют маркировку в виде колокольчика (звонка).


Проходной выключатель накладной конструкции с двунаправленными стрелками.


Проходной выключатель с символом лестничного пролета для внутреннего монтажа.

На приборы проходного типа могут быть нанесены символы в виде двунаправленной стрелки или в виде лестничного марша.

У некоторых производителей имеются клавиши с местом для вставки символа. Но в целом единого стандарта для маркировки приборов не существует, как не существует и обязанности наносить символы на переднюю часть. Поэтому многие производители, как малоизвестные, так и мировые лидеры на рынке электротехники, нанесением обозначений часто пренебрегают.

Виды выключателей, оснащённых таймером

Механический выключатель

Выключатель с задержкой времени отключения может быть нескольких видов:

  • Механизм часового типа в системах безопасности, когда осветительные приборы будут включаться для создания эффекта присутствия. Может работать как по установленному времени, так и в хаотичном порядке.
  • Устройство с интегрированным датчиком движения – предназначены для контроля уличного освещения и для обустройства светотехники в подъездах либо же нежилых зданиях. Включается исключительно при обнаружении движения.
  • Выключатель кнопочного типа – для запуска нужно нажать на кнопку, отключается сам, в соответствии с установленным временем, которое программируется владельцем.

Монтаж возможен в таких помещениях, как кухня, ванная, туалет или кладовка.

Электронный выключатель с таймером

По принципу размыкания выключатель-таймер разделяется на такие виды:

  • Устройства с механическим таймером – бывают поворотного типа и перекидного. Поворотные переключатели оборудуются вращательным механизмом с контактами, которые соединяются/размыкаются в конкретном положении тумблера. Схема работы перекидных выключателей несколько иная. Такие приборы оборудуются 3-я контактными парами и металлической пластиной, которая перекидывается на конкретную пару, тем самым замыкая её.
  • Выключатели с электронным таймером – контакты соединяются/размыкаются при нажатии на кнопку, после чего происходит срабатывание встроенного реле. Настройки и функции такого устройства можно программировать.

Скрытый и наружный способы установки

Самое первое c чем придется определиться – какой нужен выключатель по типу установки, которая может быть внутренний или наружной.

В первом случае монтаж производится внутри стены, для чего в ней вырезаются отверстия соответствующего размера. Этот вид устройств используется чаще всего, так как преимущественно проводка прокладывается скрытым способом.

Наружные выключатели применяются либо в деревянных домах, в которых проводка чаще всего делается открытого типа, или когда приборы освещения прокладываются по временной схеме – в этом случае чтобы не резать стены провода прокладывают на их поверхности.

Виды выключателей, оснащенных таймером

Производители электротехнических приборов выпускают несколько видов устройств регулирования освещения. Они отличаются выполняемыми функциями, конструктивными особенностями, степенью защищенности. По типу размыкающего приспособления выключатели с задержкой времени классифицируют на такие виды:

  • С кнопочным принципом работы. При воздействии на кнопку происходит соединение или размыкание контактов для срабатывания встроенного реле. Опции и настройки можно перепрограммировать.
  • Выключатели поворотного типа, оборудованные специальным контактным механизмом вращения. Соединение/размыкание контактов происходит при определенном положении поворотного тумблера.
  • Приборы перекидного принципа действия. Такие модели с таймером оснащены тремя парами контактов и специальной пластиной, которая перекидывается на определенную контактную пару.

Это не единственная классификация устройств регулирования света. В зависимости от способа управления электротехническим прибором, выключатели разделяют на четыре обширные группы:

  • Модели клавишного типа — одноклавишный выключатель, а также с двумя или тремя клавишами. Отличаются простотой конструкции и монтажа. Могут одновременно обслуживать три подключенные точки (трехклавишный вариант).
  • Устройство с пультом дистанционного управления. Главное преимущество моделей — практически все выключатели адаптированы под современные пульты для бытовой техники, включая дистанции телевизоров, центров.
  • Светорегуляторные и диммерные модели. При помощи таких устройств пользователи могут плавно регулировать интенсивность светового потока за счет сенсорного управления или роликовой ручки.
  • Таймер-выключатель с задержкой времени, функционирующий на базе встроенной программы. При использовании таких приборов можно осуществлять управление различными участками электроцепей.

Функционал выключателя с задержкой времени достаточно обширный, что позволяет использовать интеллектуальные устройства в жилых помещениях, для управления уличным освещением, на производстве и в коммерческих целях.

Основные характеристики прибора


Выключатель с таймаром — многофункциональное устройство, позволяющее экономить электричество Выключатель с реле времени даёт возможность целесообразно и экономно потреблять электрическую энергию, исполняя ресурсосберегающую функцию. Этот интеллектуальный прибор оснащён интегрированной программой, благодаря которой пользователи могут устанавливать параметры функционирования осветительных и энергозависимых устройств.

Автоматический выключатель должен соответствовать таким характеристикам:

  • Иметь предельно долгие параметры времени, на которое можно его запрограммировать. Чем больше диапазон времени, тем больше функций способен выполнять прибор.
  • Обладать высоким показателем точности с учётом интервалов времени, не допускать ошибок при функционировании касательно факта срабатывания реле – устройство включения/выключения.
  • Иметь малую дискретность, высокую стойкость против колебаний напряжения, функционировать в диапазоне 230 В с показателем силы тока 16А.
  • Обладать достаточным функционалом для настройки различных задач по оптимизации расхода электроресурсов. Поддерживать иной тип коммутаций.

Приборы выполняют массу функций:

  • включают и выключают освещение, как внутреннего типа, так и уличного;
  • отслеживают режимы функционирования энергозависимых приборов;
  • поддерживают микроклимат в комнатах на установленном уровне;
  • гарантируют включение/отключение отопления в автоматическом режиме;
  • включают/выключают вентилятор и элементы системы охраны;
  • регулируют режимы функционирования рекламных билбордов;
  • контролируют системы жизнеобеспечения больших аквариумов;
  • управляют системами полива и орошения.

Автоматический переключатель создаёт эффект присутствия владельцев жилища. Это является дополнительной защитой от несанкционированных проникновений.

Что это такое

Реле времени – прибор, основанный на работе по принципу аккумулятора. Зачастую он выполняет функции переключателя и прерывателя. Продолжительность рабочего времени этого устройства может быть часовая, суточная или недельная. Многие виды переключателей оснащены электромагнитом для механического управления переключателем. Существуют также — твердотельные реле —, у которых нет механически движущихся частей. С помощью низких уровней напряжения, которые подаются на клеммы управления, такие аппараты используются для включения и выключения высокомощной цепи.

Когда электрический ток проходит через катушку, он генерирует магнитное поле. Поле активирует якорь, и последующее движение подвижного контакта (или контактов) создает или разрывает (в зависимости от конструкции) соединение с фиксированным контактом. Если группа контактов была закрыта, когда аппарат был обесточен, то движение размыкает контакты и разрывает соединение, и наоборот, если контакты были разомкнуты. Когда ток в катушке отключается, якорь возвращается силой, примерно вдвое меньшей магнитной, в своё естественное положение. Как правило, эта сила обеспечивается пружиной, но гравитация также широко используется в промышленных пускателях двигателей. Большинство таких приборов изготавливаются для более ускоренной работы. В низковольтный условиях уменьшает шум, а в условиях высокого напряжения тока уменьшает искрение.

Функции прибора

Возможность отключать или включать свет по времени – основная задача интеллектуальных переключателей. Они выполняют и иные функции, например, можно запрограммировать устройство на включение отопительной системы перед приходом владельцев. Также таймер настраивается на отключение приборов, когда жильцы покидают дом.

Основные сферы применения выключателей с таймером:

  • контролирование автоматических систем полива;
  • набор/спуск воды в террариумах и бассейнах;
  • ревизия работы аквариумных приборов – компрессоры, фильтры и т.д.;
  • охранные системы;
  • уличное освещение частных домов.

Таймер позволяет оптимизировать работу любой электротехники, которая будет функционировать лишь в установленное время.
