Выбираем схему подключения
Перед проведением основных работ следует проверить качество электрической проводки в целях исключения вероятности замыкания.
В этом случае принудительная вентиляция не требуется.
Если спичка продолжает гореть, и пламя не реагирует на вытяжную решетку, то необходимо прочистить каналы вентиляции и установить вентилятор. Стоит учесть и такую возможность, ведь иногда необходимость в масштабировании нельзя обойти.
Бесшумные вытяжные вентиляторы для ванной комнати канального типа предназначаются для помещения в проточную часть вентиляционной системы. В отверстие устанавливают подрозетник. На общем фоне можно выделить модели контроллеров, которые контролируют работу вентиляционной установки: с электровоздухонагревателем; с электрическим или водяным воздухонагревателем, а также воздухоохладителем; с воздухоохладителем и воздухонагревателем, конфигурированние таких контроллеров может производиться с компьютера диспетчеризация ; с рекуператором, а также воздухонагревателем, воздухоохладителем. В случае выведения их из строя, обеспечить полноценную работу всей системы вентиляции.
Нередко двигатель такого устройства имеет встроенный термоконтакт с возможностью перезапуска. Систему можно обустроить таким образом, чтобы она никак не была связана с включением в комнате света, можно подключить этот механизм отдельно.
Сразу же обращаем ваше внимание на то, что данная инструкция подойдет как для монтажа в ванной и туалете, так и для кухни, где часто используют небольшой кулер вместо вытяжки
Перед приобретением вентилятора важно выбрать самую удобную методику подключения прибора, после этого можно совершать покупку. Поэтому хозяевам чаще всего задумываются как подключить вентилятор в ванной к выключателю, расположенному отдельно, в наиболее удобном месте. Можно проложить кабель на поверхности стены с укладкой его в кабель-канал
Замыкающий контакт находится между клеммником и проводом фазы
Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Замыкающий контакт находится между клеммником и проводом фазы
Поэтому хозяевам чаще всего задумываются как подключить вентилятор в ванной к выключателю, расположенному отдельно, в наиболее удобном месте. Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Замыкающий контакт находится между клеммником и проводом фазы.
Проверяем естественную вентиляцию
Для чего вентилятор в ванной Принудительная вентиляционная система может потребоваться для ванной комнаты тогда, когда обычная естественная вентиляция не справляется со своими функциями. После монтажа вентилятора к нему нужно подвести электропроводку.
Основным критерием выбора считается кубатура помещения, которое подлежит принудительной вентиляции. Бесшумные вентиляторы очень комфортны для жилых помещений, ведь они работают практически незаметно для человеческого уха. При этом подключение не будет совмещаться с освещением. Обзор и подключение вентилятора Вентс ВКМц
Подключение напрямую к распределительной коробке
Вентиляторы с датчиком уровня влажности или движения позволяют сделать воздухообмен в ванной комнате полностью автоматизированным (они в любом случае оснащаются и таймером). То есть участие владельца жилища и вовсе не нужно. Даже в простой схеме подключения вентилятор с таймером и датчиком влажности должен предусматриваться не самый дешевый
Кроме того, следует обратить внимание и на другой момент, если санузел раздельный:
- Устройства с датчиком уровня влажности – для ванной.
- Вентиляторы, оснащенные датчиком движения – для туалета.
Первые будут задействованы автоматически, стоит только уровню влажности превысить установленные пределы. Причем вытяжка будет работать до тех пор, пока он не достигнет параметров нормы.
Что касается моделей с датчиками движения, то их включение производится при появлении человека в зоне действия сенсоров. Вентиляторы автоматически будут отключены после выставленной на таймере задержки.
И раз система полностью автоматизирована и работает без участия человека, в схему ее подключения не включены выключатели за ненадобностью. Для этого провода от распределительной коробки (фаза, ноль, заземление) идут сразу к контактам вентилятора.
Подключение напрямую
Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.
Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.
Есть еще дорогие навороченные модели с пультами дистанционного управления.
Их подключают двумя способами:
напрямую с распредкоробки — вынужденное ручное отключение производится кнопкой на самом вентиляторе
через отдельную клавишу выключателя света
Разновидности вентиляторов и их особенности
Вентиляторы для ванных комнат
Подключение вентилятора в ванной начинается с выбора прибора. Как ни покажется странным, но вытяжные конструкции для санузла не отличаются большим разнообразием, потому все типы можно поделить всего по двум признакам:
- различие по величине диаметра. Это качество отвечает за способность прибора быстро удалять из помещения влагу и запахи. И нужно понимать, что чем больше диаметр, тем быстрее будет обновляться воздушная масса в помещении. Но с другой стороны, чем чаще потоки воздуха станут обновляться, тем быстрее понизится температура в ванной, ведь удаляется хоть и загрязненный, но нагретый воздух. Потому излишняя производительность в данном случае может стать не только причиной простудных заболеваний, но и понести за собой перерасход теплового энергоносителя.
- Наличие дополнительных датчиков и функций – еще один параметр, по которому можно поделить все вентиляторы для ванной. Клапан, жалюзи, таймер, выключатель, термодатчик, часы – функций может быть много, стоит понять, нужны ли они вам. Например, вентилятор с клапаном или жалюзи хорош для многоквартирного дома: после окончания работы клапан закрывается и предотвращает попадание воздуха из шахты в квартиру. Вот только иногда жалюзи нужно закрывать вручную, но бывают модели с автоматическими жалюзи, тут вмешательство человека совсем не требуется. Прибор с таймером и датчиком влажности будет сам включаться/выключаться, когда это необходимо.
Теперь, когда с видами приборов стало все понятно, пора думать, как установить вентилятор в ванной.
Варианты подключения вытяжки
Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.
Применяют следующие варианты подключения вытяжки:
- Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток — зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
- В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс — не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой — лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.
- Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода. Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.
Подключаем вентилятор без таймера
Такой вариант подключения считается самым простым с технической точки зрения. Выключатель размещают перед входом в ванную комнату либо внутри помещения. Желательно его устанавливать в отдалении от сантехнического оборудования, где исключено попадание на электрические контакты брызг.
Пластиковые осевые вентиляторы не имеют клеммного выхода для подсоединения заземляющего контура. Все ограничивается коммутацией фазы с нулевой жилой. Соединения организуют в распределительном щитке или подрозетнике глубиной до 60 мм.
Одноклавишный выключатель (отдельно от света):
Если для управления работой вытяжного вентилятора выбран выключатель с одной клавишей, коммутация проводов происходит так:
- ноль вентиляционного прибора соединяется с нулем сетевого провода;
- фазный конец от вытяжки подключается к линии, проложенной от выключателя;
- на входящую клемму выключателя присоединяется сетевая фаза.
Подключение вентилятора к освещению
Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.
Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов

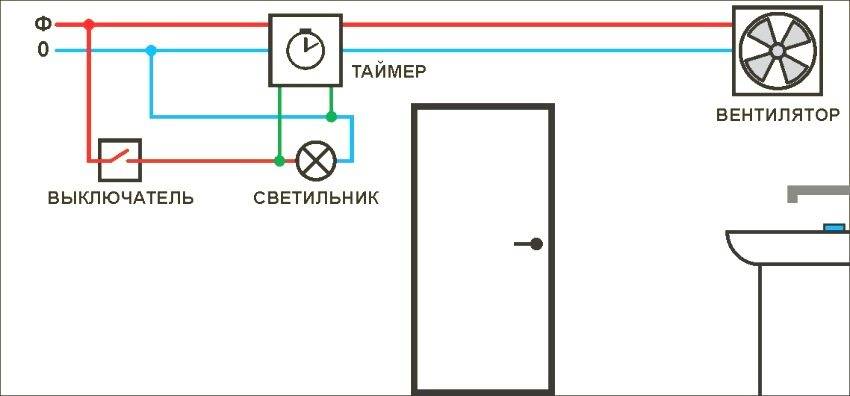

Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.
Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.
В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух
Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления
Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение
Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.
С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.
Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.
С помощью шнура
Вентилятор со шнуром
Многие модели вентилятор, изначально, обладаю собственным выключателем. Зачастую этот выключатель имеет форму шнура, выходящего из корпуса. При манипуляциях со шнуром (дёргая) вентилятор включается или выключается.
Стоит обратить внимание на то, что такой способ включения устройства является, чаще всего, неудобным. Связано это с высоким расположением вентиляционного канала (под потолком). Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен
Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен.
Такой способ включения и выключения наиболее удобен в случае проведения ремонтных работ. К тому же, можно смело, помимо основного шнура, проложить дополнительные провода и установить самостоятельный выключатель для вентилятора. Однако, стоит учитывать, что при укладке проводки вне ремонтных работ, может сильно пострадать эстетика стен ванной комнаты. Также не стоит забывать о необходимости соединения основной проводки с вытяжкой.
Выбираем вентилятор для вытяжки
Хотите знать, как правильно сделать вентиляцию? Подбирайте модель электрического вентилятора с учетом характеристик и функций, указанных ниже.
Разновидности вытяжных вентиляторов
Производительность вентилятора
Для расчета воспользуемся такой величиной как кратность воздухообмена. Для санузла (туалета и ванной) этот показатель лежит в пределах 6…8 и означает, сколько раз за 1 час должен обновляться воздух в помещении.
Пример. Площадь ванной — 9 м², высота — 2,5 м.
Вычисляем объем помещения:
V = 9 м² х 2,5 м = 16,8 м³
Производительность:
Vвент = 16,8 м³ х (6…8) = 100…135 м³/ч
По расчету мощность вашего вентилятора должна быть не меньше 100…135 м³/ч. Но, этот расчет не подходит для вентиляционных систем с эффектом обратной тягой. Для того чтобы «продавить» сопротивление канала потребуется более мощный кулер. Насколько более мощный? Рекомендуем увеличить расчетную производительность вентилятора на 30% Vвент. Это должно компенсировать аэродинамическое сопротивление канала на отрезке «квартира — вход в шахту».
Присоединительный размер. Перед тем как идти в магазин, снимите размеры с вентиляционного канала. Чаще всего встречаются сечения: 130х130 мм или Ø 100, 125, 150 мм.
Потребляемая электрическая мощность. Лежит в пределах 50…200 Вт, зависит от скорости вращения лопастей. Многие отдают предпочтение электровентиляторам с несколькими скоростными режимами.
Тип двигателя. Для ванной и туалета оптимальны вентиляторы с низковольтным (12-24В) асинхронным двигателем. Они характеризуются низким уровнем шума, безопасны в эксплуатации и довольно надежны.
По конструктивному исполнению различают: осевые и центробежные вентиляторы. Осевые просты в установке, но имеют сравнительно невысокую производительность. При высоких аэродинамических сопротивлениях и разветвленной системе вентиляции целесообразно ставить центробежные или канальные вентиляторы.
Степень защиты корпуса
Обратите внимание, как расположено отверстие вентканала относительно ванной (душевой кабинки). Если установка вентилятора в ванной комнате будет производиться непосредственно над ванной или в зоне душевой кабинки, то степень защиты его корпуса должна быть не ниже IP25.
Опции.
⇒ Обратный клапан
Бывают трех видов: управляемые, на пружине и пассивные. В быту чаще всего используются самозахлопывающиеся, на пружине. Как только кулер прекращает свою работу, управляющий механизм перекрывает сечение заслонкой. При наличии в вентиляции обратной тяги рекомендуем покупать вентиляторы со встроенным обратным клапаном.
⇒ Таймер. Устройство для подачи воздуха включается одновременно с освещением, выключается автоматически, с задержкой. Время задержки выставляется на таймере.
⇒ Датчик влажности или гидростат. Для тех, чья цель установка вытяжки в ванной, эта опция будет полезной. Датчик включает вентилятор, если уровень влажности в санузле превышает заданный (рекомендуемый диапазон 45…70%).
⇒ Датчик движения. Если вентиляторы с датчиками влажности ставят чаще всего в ванную комнату, то для туалета выбирают оборудование со встроенным датчиком движения. Между собой они различаются зоной действия и углом обзора. После того как датчик обнаруживает движение он включает вентилятор. Время работы выставляется по таймеру.
В отдельной статье мы подробно рассмотрели как выбрать вентилятор для ванной.

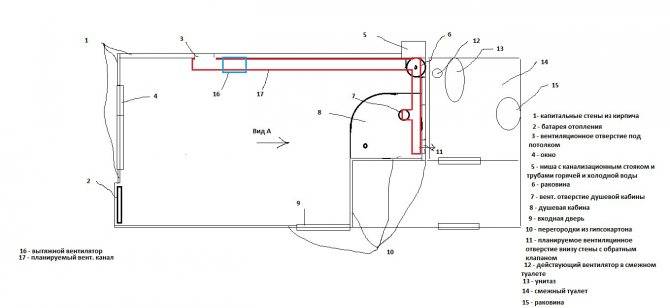

Подготовка вентиляционного канала

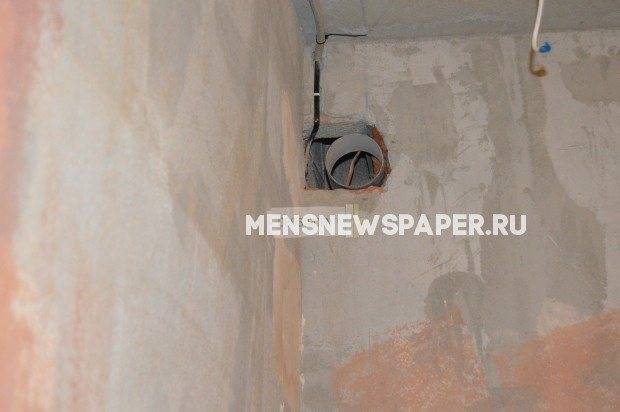

Устанавливать вентилятор для вытяжки нужно до момента укладки плитки. В каждом современном доме, для вытяжки уже предусмотрен вентиляционный канал. Чаще всего его располагают в углу ванной комнаты, между туалетом и ванной, в стене. Для того, чтобы избежать проблем с обрезанием плитки при дальнейшей работе, лучше всего отметить отверстие под монтаж , немного отступив от стены. Если отверстие, которое было сделано при проектировке маленькое для вашего вентилятора, то можно его увеличить с помощью перфоратора и насадки «лопаткой». Перед тем как продолжить работу, вытаскиваем питающий кабель от выключателя, чтобы он не перетирался, необходимо поместить его в гофрированную трубку. Отсутствие кабеля усложняет ситуацию. Для подключения системы придется протянуть провод ВВГ с 3 медными жилами сечением 1,5 мм.
Рекомендуем Что делать со старым шлангом от душа? Полезное решение от электрика
Как правило, при покупке вентилятора в вытяжку, в комплекте идет закладное устройство, которое помогает установить вентилятор в отверстие. Однако, мы не рекомендуем использовать накладную, которая идет в комплекте, так как ее делают из хрупкого и мягкого пластика, который очень легко сломать. Согласитесь — разбирать плитку из-за плохой конструкции вентилятора , если она отломается. не самая хорошая затея. После того, как монтажная пена высыхает, такая закладная сжимается в диаметре, из-за чего установить вентилятор проблематично. В качестве нормальной альтернативы мы рекомендуем использовать под заклад обрезок обычной канализационной трубы из ПВХ. Выбирать подходящую трубу нужно отталкиваясь от диаметра патрубка вытяжного вентилятора, который вы приобрели. Чаще всего, диаметры под установку бывают 100, 125 или 150 мм. Отрезайте трубу нужной длины и вставляйте ее в канал.
Вокруг трубы из ПВХ, или так называемой закладной нужно задуть пустоты с помощью монтажной пены. Провод питания продеваете через трубу и вытягиваете его наружу.
Установка и подключение
Установка вентилятора в ванной может быть произведена своими руками. Но это в случае, если есть необходимые знания, касательно монтажа электропроводки и бытовых приборов. Во всех остальных случаях лучше воспользоваться услугами профессионала. Стоимость установки вентилятора в ванной будет невелика по сравнению с ценой прибора.
И теперь главное: как установить вентилятор в ванную и подключить
В первую очередь необходимо обеспечить возможность подключения прибора к электрической сети. Здесь есть несколько вариантов. Можно протянуть провод от распределительного щитка на площадке, «запитаться» от выключателя или от самого светового прибора. В двух последних случаях воздуходув будет включаться и выключаться одновременно с включением-выключением освещения в ванной комнате. Это не совсем удобно – лучше установить отдельный выключатель.
Решетка имеет ширину 10 см. Если патрубок прибора 100 мм, то никаких проблем не возникнет. Если он больше (125 или 150), то придется расширять отверстие до соответствующего размера. Здесь опять возникают нюансы. Патрубок представляет собой гибкую, мягкую трубу из пластика. При установке она может легко деформироваться и нарушить работу прибора. Поэтому лучше вставить отрезок металлической трубы.
Чтобы точно определить диаметр отверстия под вентилятор, прислоняют его патрубком к стене, карандашом очерчивают круг. Для того, чтобы патрубок надежно зафиксировать в трубе, на него надевают два резиновых кольца с натягом. Кроме фиксации, эти кольца гасят вибрацию прибора, уменьшают уровень шума. Можно просто зафиксировать прибор монтажной пеной, но в этом случае будет трудно потом демонтировать его для профилактики или ремонта.
Важный момент – расстояние от потолка до вентиляционной решетки должно быть не менее полуметра для нормальной циркуляции воздуха.

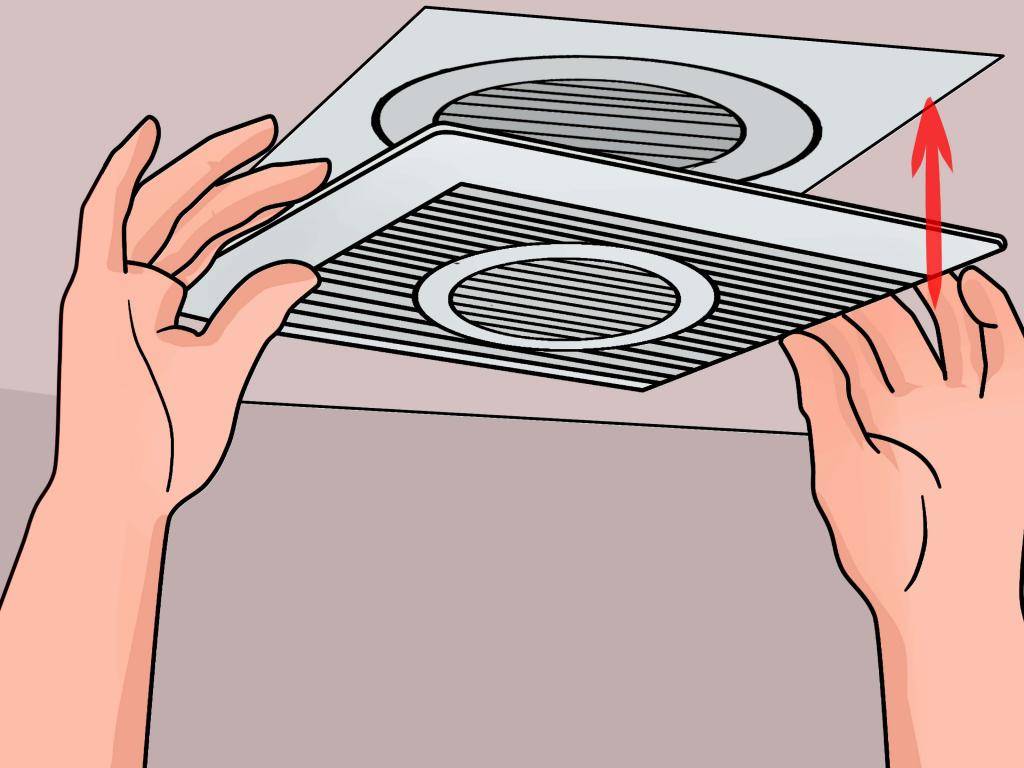

После того, как завели прибор в трубу, карандашом отмечают точки для дюбелей или саморезов. Отверстия в кафельной плитке выполняют с помощью дрели и так называемого “перышка”. Затем надежно закрепляют вентилятор на стене
Здесь тоже важно не переусердствовать с затяжкой дюбелей, так как пластиковый корпус может не выдержать больших усилий. Прибор можно выставлять по уровню, а можно ориентироваться по линии кафельной плитки
Для подключения электрического кабеля можно воспользоваться стандартным отверстием, а можно сделать дополнительное в корпусе. Провода подсоединяются в клеммной колодке, специально для этого предназначенной, чтобы избежать искрения во влажном воздухе.
После проведения монтажных работ в ванной включают электропитание и проверяют работу прибора и его датчиков. Он должен работать тихо, равномерно, без искрения, не вибрируя.
Чтобы устройство работало не 1 год и справлялось со своей прямой задачей, нужно еще правильно подобрать модель в зависимости от площади ванной. Установить вентилятор самостоятельно не сложно. Но, если нет базовых знаний касательно подобных работ, лучше не рисковать, а довериться квалифицированному электрику.
Вентилятор в ванную комнату
В видео можно посмотреть самый простой и быстрый способ установки вытяжного вентилятора в ванную и туалет.
Критерии выбора
Наиболее эффективный способ сделать правильную вентиляцию — это приобрести и установить электрический вентилятор принудительного типа. Обычно для таких целей приобретают настенные осевые вентиляторы различной мощности.
Настенный осевой вентилятор для принудительной подачи воздуха
Выбирая такое устройство необходимо обратить внимание на:
- Систему безопасности. Вентилятор является бытовым электроприбором, а ванная комната — закрытым помещением с высокой степенью влажности, поэтому устройство должно иметь максимальную степень защиты корпуса от попадания воды и пара.
- Шумоизоляцию. Уровень шума прибора должен быть минимальным, чтобы не раздражать людей, живущих в квартире. При необходимости можно установить специальный шумоглушитель и дополнить его шумоизоляционными материалами, которые укладываются внутрь вентилятора.
- Мощность вентиляционного устройства должна соответствовать габаритам ванной комнаты и количеству жильцов. При недостаточной мощности смысл данной системы просто потеряется, так как она не сможет в полной мере выполнять свои функции.
Требования, которые предъявляются к принудительным вентиляторам
- Уровень шума в небольшом помещении должен быть не более 35 – 40 дБ.
- Система вентиляции должна создавать регулярную смену воздуха не менее 5–8 раз в один час и соответствовать нормативам СНиП.
- Устройство вытяжки должно иметь обратный клапан, если вывод воздуха будет производиться только через один ветканал.
- Корпус должен быть влагозащитным классом не меньше IP34.
- Двигатель мощностью в 36 В позволит устройству работать достаточно бесшумно.
