Функции блока концевых выключателей
Во время производства автомобильной и электронной техники производители используют разнообразные устройства, которые позволяют автоматизировать работу приборов. Блок концевых выключателей обеспечивает легкую и точную настройку электрических приводов. Благодаря такому устройству можно выполнять автоматизированное управление любой техникой.
Блок концевого выключателя выполняет следующие функции:
- Настройка моментных и путевых выключателей без разборки корпуса техники. Процесс настраивания осуществляется дистанционно от автономных пультов.
- Срабатывание при достижении конкретных положений выходного вала.
- Во время достижения критических показателей крутящего момента на электрическом приборе, закрытии дверей или при их открытии происходит срабатывание двух моментных выключателей.
- Блокировка важных датчиков, когда был зафиксирован срыв запорных органов из крайнего положения.
Как устранить неисправности
Водители могут сталкиваться с различного рода неисправностями. Несмотря на то, что датчик имеет защиту, она не столь надежна, как заявляют производители. Помимо силиконовой смазки, можно применять другие меры:
- Провести установку пружины под резиновую крышку. Если этот элемент упругий, то он защитит механизм даже при очень низкой температуре.
- Снимать защитные колпаки на зиму, но здесь есть опасность, что элемент быстро забьется пылью и грязью.
- Обработать защитной жидкостью.
Часто водители меняют родной концевик на деталь другого производителя или устанавливают пыльник. В этом случае корпус нового элемента вставляют в штатный разъем и закрепляются саморезом.
Выключатель пакетный ПВ 3 16А: работа и особенности конструкции
Стандартное обозначение пакетных выключателей (кулачкового типа в виде бочонка) ПВ 3 16 А — «ПВ – Х –УУУ НН хххх хххх», в котором:
- ПВ – пакетный выключатель;
- Х – количество полюсов. 3 – трехполюсный выключатель;
- УУУ – размер номинального тока. 16-16 А;
- НН – климатическое исполнение по ГОСТ 15150;
- хххх – уровень защиты материала примененного для изготовления корпуса.
Если отсутствует знак IP00: кар.IP30 — карболитовый корпус; пл56-IP56 — применен ударопрочный пластик негорючий; сил56-IP56 — материал силумин.
хххх – способ установки:
- Закрепляется передней скобой, толщина панели 4мм.
- Крепление скобой передней, установка за панелью с толщиной 25 мм.
- Внутришкафное крепление за заднюю скобу.
- При отсутствии обозначений – установка осуществляется непосредственно за оболочку прибора.
В зависимости от исполнения прибор имеет различные габаритные размеры и массу.
Как подключить концевой выключатель
Прежде чем соединять провода устройств, необходимо отключить электричество, произведя переключение в щитке. Установка концевого выключателя требует тщательной настройки срабатывания.
Для монтажа и подключения прибора нужно зафиксировать дверь с помощью четырех саморезов так, чтобы она в закрытом состоянии надавливала на клавишу концевого выключателя, а в открытом — кнопка освобождалась. Подсоединить электроцепи выключателя через клеммную колодку к току 220 В.
Выключатель концевой в электрической цепи должен быть последним элементом перед питающим проводом.
Для входной двери
Концевой выключатель на входную дверь предназначен для обеспечения функционирования сигнализации и активации света в квартире. Целесообразнее устанавливать бесконтактные датчики, т. к. они занимают мало места и довольно надежны при эксплуатации.
Перед монтажом следует учитывать положение двери и концевика. Для подсоединение прибора электроцепи необходимо проводить на несгораемом основании в противопожарных целях. Работать по монтажу и настраивать выключатель следует сертифицированным инструментом.
Для шкафа-купе
Целю установки концевых выключателей является обеспечение автоматического освещения при открывании двери. Для начала необходимо проложить к шкафу электропроводку. На торцах раздвижных дверей требуется установить дверной механический выключатель с напряжением 220 вольт. Все провода необходимо уложить в защищенных лотках. Затем производится разметка установки светильника и концевых. После монтажа выполняется подключение проводов и налаживается работа концевых выключателей.
Для раздвижных дверей
Для раздвижных дверей монтаж концевого выключателя производится аналогично установке для мебели, но следует при этом применять ультразвуковой датчик.
Для распашных дверей
Для распашных дверей нужно применять механический кнопочный выключатель типа 4313WD. Провода к месту установки прокладываются в лотках. Наладку работы выключателя своими руками нужно выполнять аккуратно не повредив его, т. к. рабочий ход штока составляет 3,5 мм.
Для ворот
Для автоматического открытия и закрытия ворот применяются роликовые механические концевые выключатели. Сделать установку возможно только на откатных воротах, т. к. они имеют меньшие люфты механической части, чем распашные. На торцах ворот необходимо установить концевые, которые будут подключены на двигатель привода открытия и к пускателю.
При установке устройств выключателей на ворота проводники к электродвигателю подводятся в гофрированной трубе, а выключатель выбирается во влагостойком корпусе.
Для автомобиля
Установка концевых выключателей в машине необходима для функционирования сигнализации и освещения. На двери капота и багажника применяется простой кнопочный переключатель. Для дверей салона — бесконтактный. После подключения концевиков для авто следует настроить чувствительность работы охранной системы.
Загрузка …
Устройство АБ-2/4
Для крепления данного прибора у него имеется четыре изолятора, которые располагаются на раме специальной выкатной телеги. В конструкции имеется магнитопровод, которые является основной электромагнитного выключателя. Устройство быстродействующего выключателя подразумевает наличие специальной дугогасительной камеры. В данном случае она представлена лабиринтно-целевым типом и способна растянуть дугу до 4,5 метра. Для ее функционирование требуется магнитное дутье, которое в данном случае развивается за счет мощных полюсов, расположенных снаружи по обеим сторонам камеры.
Сами же провода не находятся без защиты, а встроены в специальный магнитопровод. С двух сторон от такого провода располагается камера катушки магнитного дутья. Вверху стенки данной камеры несколько расходятся и здесь же располагаются несколько, перемежающихся между собой клиновидных перегородок, образующих необходимый лабиринт. Таким образом, удается создать щель зигзагообразного типа, при помощи которой и удается растягивать дугу.
В самой верхней части камеры лабиринт прерывается. Здесь располагаются специальные пламегасительные решетки, которые представлены в виде нескольких пакетов тонких стальных пластин. Они предназначены для охлаждения, а также для деионизации газов и пламени, которыми сопровождается появление дуги.
Монтаж и подключение — пошаговая инструкция
Подключение концевых выключателей механического типа не представляет сложности и ничем не отличается от методики установки стандартного устройства. Выполняется присоединение в разрыв фазы к контактам нужного типа (нормально замкнутым или разомкнутым). Сложность составляет монтаж и настройка КВ, требующая правильного расположения на опорной конструкции.
Необходимо установить корпус прибора так, чтобы ролик оказался в соприкосновении с заданным элементом движущейся детали, но не слишком выдавался вперед, рискуя переломиться. Если движущаяся конструкция отличается большим размером и массой, во время перемещения она способна вибрировать, что надо учесть при настройке положения ролика.
Правильнее для подобных конструкций использовать модели выключателей с регулируемым рычагом, чтобы корректировать положение ролика по месту. Рассмотрим порядок действий при установке КВ на откатные ворота. Для работы понадобятся:
- Сварочный аппарат.
- Отвертка, набор гаечных ключей.
- Пассатижи.
- Болгарка.
- Рулетка, линейка.
- Точечный пробник для определения фазного провода.
Пошаговая инструкция:
Шаг 1. Отметить крайние положение створки при закрытом и открытом положении ворот. На опорах (направляющих) приварить металлические площадки для установки КВ. Одновременно рекомендуется закрепить металлическую трубу, в которую будет помещен провод.
Монтируем место под концевики
Шаг 2. Установить створку в крайнее положение и наметить на опорной площадке центры отверстий для болтов. Те же действия выполнить на второй площадке. Просверлить отверстия и закрепить выключатели.
Крепим сам механизм
Шаг 3. Отвинтить крышки и подключить провода, предварительно затянутые в трубу с помощью проволоки. Подключить провода к панели управления, проверить работоспособность. Настроить положение выключателей, при необходимости установить дополнительные упоры, обеспечивающие надежное взаимодействие роликов с движущимися створками.
Подключаем и проверяем работоспособность

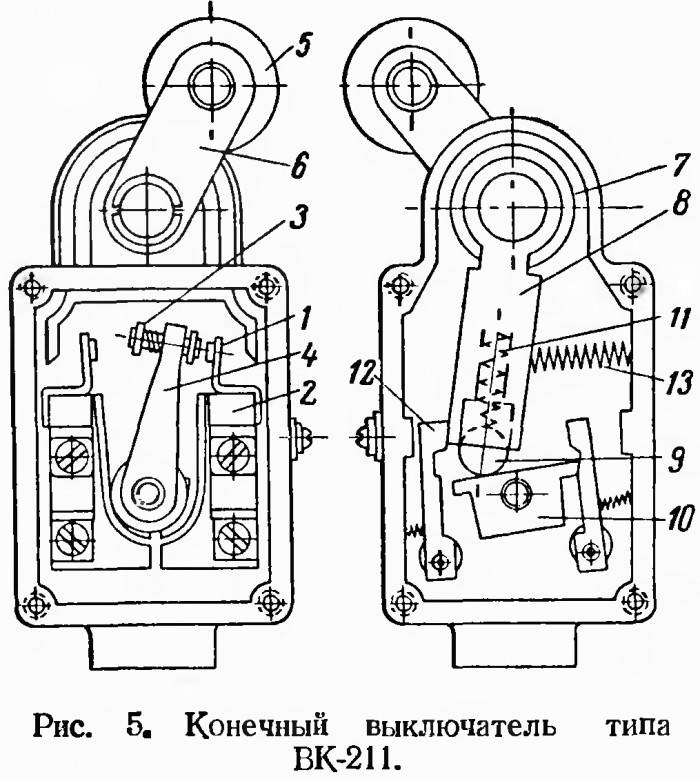

Устройство конечных выключателей
Конструкция любого такого устройства состоит из:
Корпуса. Он может быть выполнен из диэлектрического или токопроводящего материала, в зависимости от исполнения. Подвижной части с помощью воздействия, на которую происходит нажатие на контактную группу. Отсутствует подвижной механизм в герконах и бесконтактных концевых аппаратах. Контактная часть. Может содержать как замыкающие (нормально открытые), так и размыкающие (нормально закрытые) контакты
При выборе концевого выключателя стоит обратить внимание на напряжение и ток, который будет протекать по контактам. Так как от этого напрямую зависит продолжительность исправной работы выключателя. Это зависит от управления какими механизмами он предназначен
Это зависит от управления какими механизмами он предназначен.
Механические
Механические концевые выключатели бывают разной конструкции, которая и определяет область их применения.
Основные их виды:
Чаще всего они применяются, конечно же, в производственных целях, металлургии, машиностроении, строительстве. Зачастую они оснащены резиновым уплотнителем и содержат группу контактов в которые входят и замыкающие и размыкающие.
Одна из разновидностей такого рода концевиков называются микровыключатели и принцип действия их аналогичен с обычными. Вот только размеры и токи значительно меньше. Рабочий ход такого элементы измеряется миллиметрами, и поэтому они применяются с использованием дополнительного рычага, который может быть оснащён небольшим роликом. Поэтому установка его потребует тщательной настройки срабатывания.
Бесконтактные
Все эти устройства бесконтактной коммутации делятся на:
- Емкостные — основаны на взаимодействии с человеческим телом. Дело в том что когда человек приближается к нему то возникает электрическая ёмкость в результате которой, приводится в действие контур мультивибратора, установленный внутри концевика. Чем ближе приближается человеческое тело тем больше ёмкость и ниже частота импульса. Такой элемент обладает большой чувствительностью. Основную функцию выполняет пластина, плотно присоединенная к конденсатору.
- Индуктивные — это электронный бесконтактный выключатель отзывается на передвижение магнитного материала. В зависимости от этого такой датчик оснащён металлическим или же немагнитным сердечником. При приближении или отдалении объекта, на который настроено срабатывание, он вырабатывает электрические импульсы, которые обрабатываются пороговым элементом, и даётся сигнал на закрытие или открытие ключа.
- Оптические — это особая разновидность концевых выключателей, которая оснащена инфракрасным светодиодом и специальным транзистором, улавливающим этот сигнал (фототранзистором). Оптический элемент работает вне зависимости от естественного освещения. При прерывании луча светодиода фотоэлемент будет закрываться, тем самым выключая исполнительный механизм, в схему которого он подключен.
- Ультразвуковые. Здесь применяются уже кварцевые звуковые излучающие элементы. Они также могут применяться как датчики движения или объёма. При появлении в радиусе его действия меняется амплитуда звукового сигнала определённой частоты, зачастую неслышной человеческому уху.
На базе этих выключателей изготавливаются всевозможные датчики контроля сыпучих и жидких материалов, дозаторов и т. д.
Магнитные
Электромагнитный концевой выключатель (герконовый) реагирует на постоянное магнитное поле. Содержит зачастую один
Автомобильные
Такие применяемые в автомобилях устройства применяются зачастую для схем освещения и сигнализации. По большому счёту это механический конечный выключатель. Конструктивно он выполнен с одним выводом, на который подключается положительный потенциал. Отрицательная клемма считается корпусом, зажимаемым к металлическому элементу кузова машины.
При этом нужно следить чтобы часть кузова где устанавливается концевик была зачищена от краски.
Зачастую оснащён несколькими группами размыкающих и замыкающих контактов.
Пневматические
Пневматический концевой выключатель — это устройство, которое может останавливать подачу сжатого воздуха или другого газа за счёт нажатия на управляющую кнопку или рычаг. При этом существует ещё одна разновидность данных выключателей, которая срабатывает при достижении определённого давления в системе.
Хотелось бы напомнить что подключать или отключать концевые выключатели к электрической схеме стоит при полностью снятом напряжении. После чего указателем напряжения убедится в его отсутствие, а металлические корпуса нужно обязательно заземлять.
Маркировка концевых выключателей
Каждое из этих коммутирующих устройств имеет соответствующую маркировку. Расшифровав ее, можно получить все сведения о конкретной модели концевого выключателя. Если на нем есть запись ВУ222М, то она обозначает, что перед вами выключатель концевой серии ВУ222. Подвижный элемент — рычаг модернизированный.
Подробно расшифруем для примера маркировку выключателя ВП 15М4221-54У2. Он оснащен одним подвижным действующим элементом серии 15. Имеет один замыкающий контакт и один размыкающий, оснащенный толкателем с роликом.
Уровень защиты — IP54 со стороны привода, «У» обозначает климатическое исполнение, а цифра 2 — категорию размещения. Изделие соответствует ТУ У 31.2-25019584-005-2004.
Что такое концевик?
Концевики и их назначение, где расположены в разных автомобилях
Людям, которым пришлось столкнуться с процессом самостоятельной установки сигнализации на машину, точно пришлось сталкиваться со словом концевик. В инструкции сказано, что к нему необходимо подключить определённые провода. Эта деталь присутствует абсолютно на каждом автомобиле старого или нового образца, на дверях и капоте гранта, нивы, калины, машины шкода, логан, шевроле, ланос, октавия, спринтер и других транспортных средствах. Принцип работы концевиков очень прост, да и сами устройства имеют довольно маленькие размеры, стоят недорого, а подключить их очень легко. Они необходимы для того, чтобы корректно можно было открыть двери, капот, воспользоваться освещением и для других целей, которые предполагают процесс включения или отключения функций.
Концевики – что кроется за этим названием
Когда в машине открываются дверь или капот, устанавливается сигнализация, производится замена мелких деталей, все обязательно вспоминают о концевиках. Для владельцев машин нива, логан, шевроле, ланос, логан, калина или других они выглядят по-разному. Могут концевики выглядеть как обычные переключатели, которые расположены на двери, багажнике и в других необходимых точках, а могут скрываться внутри двери – такой тип расположения применяется для машин калина, ведь там концевики находятся в замках двери. Такое расположение менее удобное, чем внешнее, но и является более надёжным. Концевики – это маленькие системы, которые играют роль выключателей и без них практически обойтись невозможно.
Под словом «концевик» водитель автомобиля должен понимать следующее:
- микросистема, которая помогает установить надлежащие управление конкретными механизмами машины;
- маленькие выключатели, функцией которых является передача сигнала по проводам к главной системе управления, чтобы произвести конкретное действие;
- устройства, которые работают как замыкающие о отмыкающие кнопки.
Концевики бывают плюсовые и минусовые. Минусовые встречаются намного чаще и располагаются в таких автомобилях, как нива, шевроле, ланос, логан, спринтер. В волгах и фордах, машинах бмв тур можно встретить плюсовые концевики. Принцип работы у всех этих устройств одинаковый, но особенности установки, как и у разных типов сигнализации отличаются.
Плюсовые и минусовые концевики – в чем их разница
Концевики разного типа мало-чем отличаются друг от друга, но делятся между собой на плюсовые и минусовые. Плюсовые концевики можно встретить достаточно редко, но определить их наличие в машине можно просто. Для поиска плюсовых концевиков в автомобилях нива, ланос, шевроле, логан, шкода тур и других понадобится произвести действия следующего характера:
- взять вольтметр и подключить устройство к необходимому проводу;
- открыть дверь автомобиля и посмотреть на показатели устройства;
- если дверь открылась и при этом показатели равны +12 Вольт плюсовой концевик найден.
Минусовые концевики, герконовые или другие, присутствуют практически во всех машинах и их достаточно много. Такой концевик при открытии двери замыкается на массу. Обнаружить концевики любого типа можно при помощи вольтметра. Во время установки и подключения сигнализации это устройство будет крайне необходимо.
Произвести замену концевика нивы, гранта, калины, шевроле, октавияи других автомобилей всегда можно самостоятельно. Концевики можно купить в любом автосалоне и даже на рынке. Процесс довольно простой или подключение новых концевиков к проводам производится быстро.
Производители и модели
Концевые выключатели используются во всех сферах промышленности и множестве других областей деятельности. Востребованность этих устройств вызвала большой интерес со стороны производителей электротехнических изделий. Существует множество фирм, выпускающих концевые выключатели разных типов. Рассмотрим наиболее популярные модели и виды КВ:
Концевой выключатель с роликом Schneider
Schneider Electric — это французская компания, деятельность которой длится уже 185 лет. Фирма занимается разработкой и производством широкого ассортимента электротехнических изделий. Заводы этой фирмы построены и в России, что позволило снизить цену и сделать продукцию доступной для массового покупателя. Концевые выключатели Schneider — надежные и универсальные устройства, обеспечивающие безотказную и долговечную работу.Компания выпускает следующие виды механических КВ:
- Кнопочные.
- Штоковые.
- Роликовые штоковые.
- Роликовые рычажные.
- Роликовые с регулируемым рычагом.
Концевые выключатели Schneider
Концевой выключатель с роликом ВП15К21
ВП15К21 — это серия путевых выключателей, предназначенных для промышленного использования. Они рассчитаны на эксплуатацию в следующих условиях:
- Постоянный ток — до 440 В.
- Переменный ток — до 660 В.
- Номинальный тепловой ток — 10 А.
- Номинальное напряжение по изоляции — 660 В.
Выпускаются штоковые и рычажные типы выключателей полумгновенного и прямого действия.
Таблица 1. Характеристики концевых выключателей серии ВП15К21.
| Тип выключателя | Число полюсов | Тип привода | Скорость срабатывания |
| ВП15К21А(Б)111 | 1 | Толкатель | Прямое действие; |
| ВП15К21А(Б)211 | 2 | ||
| ВП15К21А(Б)121 | 1 | Толкатель с роликом | Полумгновенное действие |
| ВП15К21А(Б)221 | 2 | ||
| ВП15К21А(Б)131 | 1 | Рычаг с роликом | |
| ВП15К21А231 | 2 | ||
| ВП15К21Б231 | |||
| ВП15К21А(Б)161 | 1 | Рычаг регулируемой длины | Полумгновенное действие |
| ВП15К21А(Б)261 | 2 | ||
| ВП15К21А(Б)191 | 1 | Рычаг с роликом регулируемой длины | |
| ВП15К21А291 | 2 | ||
| ВП15К21Б291 |
Предлагаются варианты типоразмеров и конструкционных типов, способные выполнять сложные задачи в соответствии с существующими технологическими условиями.
Схема подключения магнитного пускателя от А до Я — советы экспертов по выбору и пошаговая инструкция по монтажу и подключению (145 фото и видео)
Подача электропитания на двигатели осуществляется либо через контактор, либо через магнитный пускатель. По выполняемым функциям эти устройства очень схожи между собой, и нередко в прайс-листах их даже путают. Между ними, тем не менее, существуют и серьезные различия. Виды магнитных пускателей, с фото и примерами, а также схема их подключения будут разобраны в рамках статьи.
Сходство и различие контакторов и пускателей
Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.
Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.
Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.
Контакторы нередко изготавливаются без корпуса, поэтому в процессе эксплуатации для них необходимо предусмотреть защитный кожух, предохраняющий его от влаги и загрязнения, и поражения людей током.
Как работает пускатель
Главными частями прибора являются индуктивная катушка и магнитопровод, состоящий из статической и динамической частей Ш-образной формы. Они расположены выводами один к другому. Стационарная часть закреплена на корпусе, а подвижная – не закреплена. Внизу магнитопровода в специальную прорезь вводится катушка индуктивности.
В зависимости от ее параметров, меняется номинальное напряжение работы устройства – от 12 до 380 вольт. Вверху магнитопровода находится две пары контактов – статичные и динамичные.
Когда питания нет, то пружинка удерживает контакты разомкнутыми. Когда питание появляется, в катушке наводится магнитное поле, и верхний сердечник притягивается к нижнему. Контакты в результате замыкаются. После снятия питания, исчезает и электромагнитное поле, а пружина разжимает контакты.
Устройство может работать от источника постоянного тока, и при одно- и трехфазном переменном токе, главное, чтобы его значения не превышали номинал, указанный заводом-изготовителем.
Сеть на 220 вольт
При питании от сети 220 вольт с одной фазой, подключение осуществляется через выводы, которые, как правило, обозначают А1 и А2. Расположены они в верху корпуса пускателя. При подсоединении к ним провода с вилкой, прибор включается в сеть. На выводы, маркированные L1, L2, L3 подается любое напряжение, снимаемое с контактов Т1, Т2 и Т3.
Ноль и фазу при подсоединении к устройству возможно спокойно перебрасывать, это не принципиально. Обычно питание подается через датчик температуры или степени освещения, например, при подсоединении пускателя к автономному отоплению или уличному освещению.
Кнопки «пуск» и «стоп»
При запуске и выключении двигателя при помощи пускателя удобно подключение устройства с кнопками, включенными последовательно с прибором.
Чтобы по окончанию нажатия на кнопку «пуск» работа двигателя не прекратилась, в цепь вводят самоподхват за счет запараллеленных с «пуском» выводов. Благодаря им двигатель работает после того, как на «пуск» уже не нажимают, до того момента, пока не нажмут на кнопку остановки.
На двигатель подают напряжение через любой маркированный буквой L контакт, и снимают его с соответствующего контакта под литерой Т. Данная схема подключения справедлива для однофазной сети.
Трехфазная сеть на 380 В
При подключении к трехфазной сети, задействуется три группы контактов L и Т. Одна из фаз подключается к контакту А1 или А2, ко второму из них подсоединяют «ноль». Для защиты асинхронного двигателя от перегрева в цепь вводится тепловое реле. Больше никаких принципиальных отличий в подключении нет.
Как устранить неисправности
Водители могут сталкиваться с различного рода неисправностями. Несмотря на то, что датчик имеет защиту, она не столь надежна, как заявляют производители. Помимо силиконовой смазки, можно применять другие меры:
- Провести установку пружины под резиновую крышку. Если этот элемент упругий, то он защитит механизм даже при очень низкой температуре.
- Снимать защитные колпаки на зиму, но здесь есть опасность, что элемент быстро забьется пылью и грязью.
- Обработать защитной жидкостью.
Часто водители меняют родной концевик на деталь другого производителя или устанавливают пыльник. В этом случае корпус нового элемента вставляют в штатный разъем и закрепляются саморезом.
Как подключить концевые выключатели к двигателю
Сообщение tupos » 01 ноя 2015, 16:40
nickson , у меня терпения хватило только до 2.52.
По сути вопроса: набросал схему на реверсивном контакторе
СРОЧНЫЙ ВОПРОС по концевикам
Сообщение tupos » 01 ноя 2015, 16:58
Поясню работу. Нажимам кнопку SB2, ворота начинают открываться, контакты концевика SB5 замыкаются; ворота доходят до концевика SB4, его контакты размыкаются, катушка контактора КМ1 обесточивается, элктродвигатель выключается. Нажимаем SB3, ворота начинают закрываться, контакты концевика SB4 замыкаются; ворота доходят до концевика SB5, его контакты размыкаются, катушка контактора КМ2 обесточивается, элктодвигатель выключается.
Вместо кнопок можно установить исполнительное устройство, управляемое по радио. Остальная часть схемы останется без изменений. Контакторы должны иметь механическую блокировку. Электрическая блокировка на схеме показана.
Схема управления электродвигателем ворот с помощью концевых выключателей
Сообщение elalex » 02 ноя 2015, 09:23
Схема управления электродвигателем ворот с помощью концевых выключателей
Сообщение МИША » 09 мар 2021, 16:52
Схема управления электродвигателем ворот с помощью концевых выключателей
Сообщение Андрей Ingener » 09 мар 2021, 17:09
Схема управления электродвигателем ворот с помощью концевых выключателей
Сообщение Восток » 09 мар 2021, 19:10
На кранбалках стоят в щите тельфера микров концевики, которые срабатывают, один от мальтийского креста при опускании груза ниже нормы, второй от груши , которая находится на тросу, от чрезмерного подъема. Так же есть один концевик который стоит на ходе кранбалки. Там по обе стороны перед отбойником стоит так называемая лыжа. Она то и давит на концевик.
Схема управления электродвигателем ворот с помощью концевых выключателей
Сообщение МИША » 10 мар 2021, 09:52
Схема управления электродвигателем ворот с помощью концевых выключателей
Сообщение TOPMO3 » 10 мар 2021, 10:12
Схема управления электродвигателем ворот с помощью концевых выключателей
Сообщение mastervictor » 10 мар 2021, 10:21
Схема управления электродвигателем ворот с помощью концевых выключателей
Сообщение TOPMO3 » 10 мар 2021, 10:33
Схема управления электродвигателем ворот с помощью концевых выключателей
Сообщение Mikako » 13 мар 2021, 14:47
Схема управления электродвигателем ворот с помощью концевых выключателей
Сообщение Восток » 13 мар 2021, 16:10
ПУЭ 5.3.38. Включение обмоток магнитных пускателей, контакторов и автоматических выключателей в сети до 1 кВ с заземленной нейтралью может производиться на междуфазное или фазное напряжение.
При включении обмоток указанных выше аппаратов на фазное напряжение должно быть предусмотрено одновременное отключение всех трех фаз ответвления к электродвигателю автоматическим выключателем, а при защите предохранителями — специальными устройствами, действующими на отключение пускателя или контактора при сгорании предохранителей в одной или любых двух фазах. При включении обмотки на фазное напряжение ее нулевой вывод должен быть надежно присоединен к нулевому рабочему проводнику питающей линии или отдельному изолированному проводнику, присоединенному к нулевой точке сети.
1. Так как вы в схеме цепи управления , управляете подачей фазы на катушку, то естественно контакт теплового реле должен разрывать фазу а не ноль. 2. При витковом замыкании части катушки на корпус, ток такого замыкания может оказаться ниже мгновенного расцепителя автомата защиты, и контактор останется влюченным. контакты теплового реле будут исключены с цепи при такой ситуации.
