Концевой выключатель — устройство прибора и принцип действия

Разновидности

Чтобы выбрать подходящий тип изделия, необходимо обладать некоторыми знаниями о разновидностях коммутирующих приспособлений. концевой выключатель имеет различные модели, которые отличаются по принципу действия и характеристикам.

Механические

Данный вид концевиков используется в производственных целях, а также в бытовых условиях. Они выпускаются в виде кнопки, рычажка или ролика. В их конструкцию входят резиновые уплотнители, замыкающие и размыкающие контакты.

Самым ярким примером является микровыключатель. Он имеет минимальные габариты и величину тока, а также рабочий элемент обладает минимальным ходом. Поэтому микровыключателю требуется точная настройка при монтаже. При этом рабочий ход повышается при помощи рычага или ролика.

Основным недостатком микровыключателя является подгорание или залипание контактных элементов при множественных включениях и отключениях. С целью продления сроков службы выключателей устройство снабжено дугогасительной камерой.

Магнитные

Магнитный концевик откликается на присутствие устойчивого электромагнитного поля. В большинстве случаев имеет один или два ферромагнитных контакта. В случае приближения магнита к выключателю, контакты замыкаются, в результате чего на систему управления подается импульс.

Горизонтальный концевой выключатель

Основным плюсом магнитного выключателя является отсутствие механического механизма, что способствует его долговечности. Сфера применения магнитных концевиков разнообразна.

Устройство можно подсоединить к дверной конструкции. При открывании двери магниты перемещаются, и срабатывает сигнализация или зажигается свет.

Индуктивные

Такие выключатели имеет электронную конструкцию и бесконтактное управление. Индуктивные концевики реагируют на передвижение магнитного элемента. В его механизм входит металлический или намагниченный сердечник. Если объект приближается или отдаляется, концевик выдает электрические импульсы, в результате чего происходит открытие или закрытие контактов.

На их основе производятся разные датчики, которые необходимы для автоматизации производственных процессов. Данные виды выключателей способны контролировать и дозировать жидкое и сыпучее сырье.

Область их применения разнообразна. Они применяются для ограничения движения различных устройств. Свое использование они нашли в системах безопасности. Помимо этого индуктивные концевики реагируют на металл и его перемещение.

Выключатели приходят в рабочее состояние путем подачи на них напряжения. Они не являются отдельным модулем и входят в конструкцию механизма. Для монтажа выключателей используют гайки, клей, болты.

Основным преимуществом данного приспособления является непритязательность его к чистоте. Поэтому они широко используются в производственных процессах, связанных с повышенным загрязнением.

Эти типы изделий могут послужить заменой механических моделей. Они просты в эксплуатации, для приведения их в действие не требуется непосредственного нажатия. Конструкция оснащена катушкой индуктивности, реагирующая на металлические предметы.

Правила и специфика подключения

Хотя сами по себе концевые выключатели устроены довольно просто, используют их в оборудовании со сложными электрическими цепями. Следовательно, их подключение должно осуществляться специалистами и строго по принципиальным схемам, основываясь на особенностях техники.

Рассмотрим пример подключения простого механического переключателя в 3D принтере. Это нужно для того, чтобы задать крайние координаты для его каретки. У подключаемого концевика в наличии 3 контакта — COM, NO, NC. При разомкнутом состоянии датчика первый и последний контакт пребывают под напряжением +5V. Второй контакт (NO) заземлен.

На схеме контакты COM (1) и NО (2) находятся в замкнутом состоянии, а COM и NC (3) разомкнуты. При достижении кареткой принтера крайней позиции контакты COM и NC соединяются и происходит ее отскок на 2 мм

Подключают датчик с помощью двух проводов — красного и черного цвета. Когда прибор срабатывает, должен раздаться типичный щелчок. Индикаторный выключатель подключают по той же схеме, но есть у него и третий провод — зеленый.

О его срабатывании сигнализирует загоревшийся светодиод и щелчок. У его разъемов на плате есть обозначения: для красного провода V (+5 В), для черного — G (земля), для зеленого — S (сигнал).

Такими же буквами обозначены разъемы и у оптического выключателя. Он более точно будет контролировать работу каретки, но может давать сбои при запыленности и солнечном свете. Срабатывание оптической пары сопровождается включением светоизлучающего диода и происходит совершенно бесшумно.

Концевые выключатели широко применяют мебельщики, устанавливая их в шкафах-купе. Подключение выполняют по инструкции, прилагаемой к каждой модели. На схеме указывают место крепления пластиковой конструкции с клавишей. Для средней двери установить ее нужно так, чтобы она не являлась помехой для корректного передвижения другой двери секции по направляющим.

На схемах изображен порядок подключения концевиков для дверей раздвижных в шкафах-купе (вариант б) и для распашных (вариант а)

В случае установки концевого выключателя для распашной двери, его фиксируют при помощи саморезов внутри шкафа. В закрытом состоянии дверь прижимает кнопку, размыкает цепь и освещение не работает. В открытом — дверь отпускает кнопку и включается освещение.

БЕСКОНТАКТНЫЕ КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ

КВ бесконтактного типа обычно называют датчиками. Существует несколько их разновидностей по принципу действия:

  • индуктивные;
  • оптические;
  • емкостные.

Индуктивный датчик реагирует на появление в его активной зоне материалов, обладающих ферро – магнитными свойствами. Индуктивный концевой выключатель оснащён катушкой индуктивности и генератором импульсов, создающим магнитное поле в активной зоне.

При внесении в зону действия концевого переключателя металлического материала изменяются параметры магнитного поля и амплитуда колебаний задающего генератора.

Концевые датчики индуктивного типа широко применяются в схемах управления и блокировки конвейеров топливоподачи и транспортировки различных минеральных веществ в качестве индикаторов движения ленты, а также для выявления посторонних металлических предметов в минеральной массе.

Оптический датчик состоит из двух частей — генератора и приёмника. Генератор вырабатывает оптический сигнал, обычно инфракрасного спектра. Условием срабатывания датчика служит появление на пути луча непрозрачного предмета, вызывающего прекращение приёма сигнала приёмником.

Оптические датчики используются в качестве концевых и путевых переключателей в различных автоматизированных системах управления. Достоинством оптических выключателей концевого типа является большая дальность их действия.

Емкостной датчик реагирует на изменение электрической ёмкости, происходящее при приближении к рабочим электродам тела, имеющего диэлектрическую проницаемость отличную от воздуха.

Применяются концевые выключатели емкостного типа в различных производственных автоматических системах и станочном оборудовании.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Особенности контроля и управления вакуумными выключателями?

Управление может осуществляться как дистанционно, так и вручную. Все коммутационные операции производятся через управленческий блок, который перерабатывает команды и передает их на привод устройства. Универсальный электромагнитный привод позволяет удерживать рабочие контакты в заданном положении. Все современные модели обеспечиваются магнитной защелкой, обеспечивающей четкую фиксацию положения вне зависимости от его исправности.

Информация о работе коммутационного аппарата отображается на блоке управления или передается через управленческие сети на пульт оперативного персонала. Поэтому функции контроля могут осуществляться диспетчерским персоналом через систему телемеханики, где все команды посылаются через оперативные токи и не требуют личного присутствия.

Ручное отключение напрямую воздействует на привод, но требует личного присутствия работников возле ячейки или шкафа выкатного типа.

Пример схемы конструкции привода вакуумного выключателя VF12

Преимущества бесконтактных моделей

Главным преимуществом бесконтактных выключателей является экономия электричества. Электроэнергия не тратится в случае отсутствия людей в помещении. Человеку не нужно принимать участие, чтобы включить или выключить свет. Следовательно, использование таких моделей считается комфортным.

Техническая простота является плюсом стандартных контактных выключателей, но есть некоторые минусы:

  1. Маленький ресурс при применении максимальной нагрузки. Если контакты размыкаются, возникает искра, что вызывает поломку выключателя. При наличии постоянного тока устранить аварию поможет конденсатор, имеющий параллельное подключение к контактам. При наличии в сетях переменного тока понадобится тугоплавкая напайка из вольфрама.
  2. Минусом контактного устройства считается сильная чувствительность к пыли и грязи. Это вызывает нарушение электрической цепи. Далее происходит снижение взаимодействия контактов, а в итоге — перегрев и поломка.

Огромный выбор дает возможность найти элемент для использования в конкретном случае. Если нужно реализовать сенсорное управление, подойдет емкостный выключатель, а для использования в загрязненных условиях лучше выбрать индуктивный вариант.

Преимущества и недостатки

Преимуществ таких устаревших устройств немного вот основные из них:

  1. В связи с давним применением имеется большой опыт как эксплуатации, так и ремонта;
  2. В отличие от других более современных собратьев (особенно элегазовых) данные выключатели поддаются ремонту.

Из недостатков хотелось бы выделить следующие:

  1. Наличие для работы дополнительной пневмоаппаратуры или же компрессоров;
  2. Повышенный шум при отключении, особенно при аварийных режимах короткого замыкания;
  3. Крупные несовременные габариты, что вызывает увеличение территории выделяемой для ОРУ;
  4. Боятся влажного воздуха и запылённости. Поэтому для воздушных систем применяются дополнительные меры, устанавливается направленное на уменьшение этих вредных факторов оборудование.

Концевой выключатель — устройство прибора и принцип действия

Для контроля и ограничения движения различных механизмов используется концевой выключатель.

Он должен обладать следующими характеристиками: надежность срабатывания, безопасность для людей и приборов, высокая наработка на отказ.

Существует большое количество разновидностей этих выключателей: механические, магнитные, индуктивные. Каждая группа делится на подгруппы. Все зависит от того, где будет применяться тот или иной прибор.

Назначение концевого выключателя

Коммутация электрических цепей переменного тока 220В может осуществляться при помощи концевых выключателей.

Действие устройств и их срабатывание обусловлено контактным соприкосновением конечных частей подвижных элементов пневмопривода, состоящие из трубопроводной арматуры двухпозиционного типа.

Кроме этого, они могут использоваться в качестве концевых выключателей, выполняющих действие датчика положения в других устройствах, в системах, которые применяются в промышленной автоматике.

Устройство и работа выключателя КВ-1, КВ-2

Принцип работы устройств КВ-1 (однопозиционного, двухканального), КВ-2 (двухпозиционного, одноканального) линейного перемещения – концевых выключателей заключается в использовании постоянным магнитом печатной платы с двумя герконами, они используются в качестве главных, коммутирующих электрическую цепь – элементов.

Кроме платы в корпусе «концевика», устройство концевого выключателя содержит клеммную колодку, в главном (первом) корпусе есть два глухих отверстия, в которых ходит шток, для КВ-02 – 2 штока. На штоке крепиться постоянный магнит, магнитопровод и пружина возвратного действия.

Действие штока возвратно-поступательное, с его помощью магнит перемещается и осуществляет замыкание – размыкание контактов.

Рис. №1. Фото конечного выключателя КВ-01, КВ-02.

Рис. №3. Чертеж конечного выключателя КВ-1 с указанием габаритных и установочных размеров КВ-01 и с местоположением в конструкции кабельного ввода.

Концевой выключатель КВ-04

Конструкция КВ-04 (двухпозиционного, одноканального, поворотного) в принципе похожа на предыдущие устройства. В отличие от однопозиционного выключателя она усложнена наличием поворотного рычага, с помощью которого можно регулировать угол поворота оси по ходу и против движения часовой стрелки. Таким образом, осуществляется переключение герконов.

Рис. №4. Чертеж с размерами выключателя КВ-04

Регулировка происходит за счет изменения кулачков, расположенных шайбе, они воздействуют на рычаги, при повороте которых перемещается магнит, переключающий геркон.

Рис.№5. Принципиальная электрическая схема подключения концевого выключателя КВ-04.

Рис. №6. Фото концевой выключатель КВ-04.

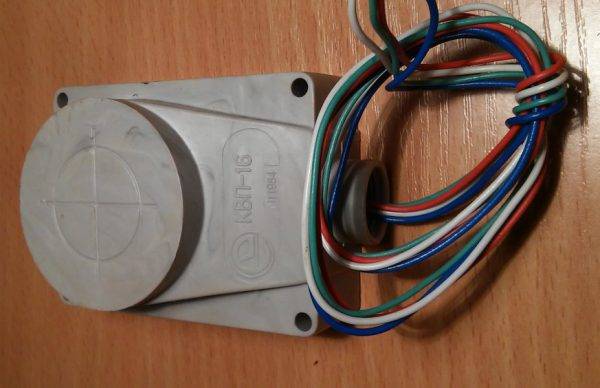

Бесконтактные концевые выключатели

Концевые или как их еще называют путевые, выключатели бывают бесконтактными, они осуществляют работу, основываясь на применении электромагнитных реле, а также на использовании логических элементов, работа происходит без воздействия со стороны движущейся части устройства.

https://youtube.com/watch?v=0Z7E9xH_GIQ

Бесконтактные путевые выключатели подразделяются на два основных типа по принципу действия и влиянию на чувствительный элемент:

  1. Механического воздействия.
  2. Параметрического воздействия, за счет изменения физических параметров преобразователя.

Параметрические выключатели подразделяются на следующие типы:

  1. Индуктивные.
  2. Емкостные.
  3. Оптические.

Подключение таких устройств происходит на основе использования 2-х и 3-проводной схемы. Питание в случае с 3-проводной схемы приходит по специальному проводу.

Рис. №7. Бесконтактные путевые выключатели (датчики).

К бесконтактным путевым выключателям предъявляются повышенные требования надежности эксплуатации, потому как работать таким устройствам приходится в тяжелых условиях.

Расположение этих устройств находится в рабочей зоне машин и агрегатов, где они могут подвергаться влиянию значительных высоких температур, могут попадать под удар и работать под воздействием сильной вибрации.

Также могут находиться под влиянием сильного магнитного поля, на них могут действовать различные, в том числе и агрессивные жидкости и загрязнения.

Особенно важным является высокое требование повышенной частоты срабатывания, особенно в условиях использования на сложных технологиях, например, станочные линии, работающие в автоматическом режиме, сложные транспортные системы, металлургия и литейное производство.

ТИПЫ И ОБЛАСТЬ ПРИМЕНЕНИЯ КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ

Все устройства данного типа условно разделяются на отдельные группы в зависимости от:

  • исполнения: на открытые, закрытые и переключаемые;
  • конструкции и способа настройки коммутации: на механические, бесконтактные и магнитные;
  • габаритов и длины рабочего хода: на стандартные и миниатюрные.

Группа механических концевых выключателей представлена устройствами с роликами, ползунками, рычажками или кнопками. Одинарные механические концевики встречаются редко, чаще всего блоки имеют пару или более НО или НЗ электроконтактов с низким током коммутации.

Несмотря на связанные с прямым контактом недостатки они обходятся дешево и задействуются практически во всех сферах быта и производства, включая автоматизацию ворот и промышленного оборудования.

Бесконтактные модели представлены индуктивными, оптическими (сенсорными), емкостными и ультразвуковыми типами концевиков. Основу их рабочего узла составляют тиристоры с низким сопротивлением, изменяющими состояние цепи при получении сигнала от чувствительных элементов.

Они используются в качестве датчиков объема и движения и имеют широкую сферу применения: от включения света при открытии дверей и привода ворот до точнейших сигнализаторов в САУ.

Магнитные или герконовые типы признаны оптимальными и практически независимыми от условий среды. Размещение герконов и постоянного магнита на движущихся и неподвижных частях позволяет быстро реагировать на изменение расстояния между ними, схема подключения может быть любой.

Герконы успешно используются при необходимости контроля и дозировки жидких и сыпучих материалов, автоматического управления воротами или включении сигнализации при открытии дверей.

В быту концевые выключатели массово устанавливаются в дверях шкафов купе, системах сигнализации и охраны авто и домов, приводах управления воротами. В производстве они используются в ситуациях, требующих замедления, переключения обмоток или полного останова автоматизированного электропривода.

К отдельной группе относят поворотные типы концевых выключателей, оснащаемые кулачковыми механизмами и подключаемыми к любому двигателю или редуктору. Они позволяют с высокой точностью управлять числом вращений или менять угол движения, что актуально для подъемной техники, конвейеров, автоматических ворот и ветряных генераторов.

Особенности конструкции концевого выключателя с роликом

Конструкция такого типа — это один из вариантов реализации кнопочного типа, только с видоизмененной кнопкой. Установка ролика позволяет значительно расширить функциональные возможности устройства. Если нажатие на кнопку может осуществляться только в осевом направлении, то ролик отреагирует на любое воздействие — осевое или по касательной, главное, чтобы вектор этого воздействия находился в плоскости вращения.


Устройство концевого ввыключателя

Подпружиненный шток, на котором установлен ролик, является подвижным элементом, на котором установлены две пары контактов — нормально замкнутые и нормально разомкнутые. При нажатии одна пара размыкается, а другая — замыкается. Эту конструкцию принято называть плунжерным типом КВ.


Концевой выключатель типа плунжер-ролик

Применяется преимущественно на подъемных механизмах, устройствах с вертикальным перемещением подвижных частей. Для горизонтальных элементов используется ограниченно, только при гарантии точности воздействия и ограниченности усилия.

Существуют рычажные роликовые конструкции. Ролик установлен на поворотном рычаге, который, поворачиваясь, замыкает контактную группу внутри корпуса. Такая конструкция удобна в механизмах, где невозможно точно настроить силу и диапазон контакта с движущимся элементом из-за большой инерции, вибрации, неравномерного движения.


Рычажный концевой выключатель

Опасность разрушения подобного устройства при слишком резком или интенсивном контакте значительно меньше, чем при использовании концевого выключателя плунжерного типа. Их принято устанавливать на массивных и габаритных движущихся элементах, обладающих повышенной инерцией — лифтах, эскалаторах, вагонетках, шахтных подъемниках, откатных воротах ангаров и т.п. Иногда подобные конструкции называют путевыми выключателями, поскольку они обладают способностью срабатывать от воздействия подвижных элементов, проезжающих без остановки.

Есть модели КВ с регулируемой длиной рычага. Они допускают изменение длины опоры ролика, что расширяет возможности и сферу применения устройства.


Концевой роликовый выключатель с регулируемым рычагом

Также существуют конструкции, где рычаг добавлен в качестве дополнительного элемента, увеличивающего безопасность. Если его отвинтить, КВ приобретает вид обычного кнопочного устройства. Большинство микровыключателей имеют такую конструкцию.


Микровыключатели

Бесконтактные концевые переключатели

Путевые выключатели выпускаются в бесконтактных модификациях, которые включают электромагнитные реле и базируются на применении логических элементов. В движущихся частях прибора необходимость отсутствует.

Конструкция бесконтактных приборов содержит следующие компоненты:

  • чувствительный элемент;
  • элемент, обрабатывающий сигнал;
  • силовой ключ.

Бесконтактные концевые выключатели классифицируют по способу функционирования и воздействию на чувствительный элемент:

  1. Механическое влияние.
  2. Параметрическое влияние, при котором меняются физические качества преобразователя.

В свою очередь параметрические устройства делят на четыре типа:

  1. Индуктивные.
  2. Емкостные.
  3. Оптические.
  4. Ультразвуковые.

Емкостные датчики

Работа емкостных датчиков осуществляется за счет контактирования с телом человека. Как только прибор фиксирует человеческое тело, появляется электрическая емкость, запускает контур вибратора, задающий временные параметры. По мере приближения человека к переключателю повышается емкостный объем и снижается частота, образуемая мультивибратором. В результате преодоления определенного частотного порога происходит отключение прибора.

В качестве чувствительного элемента выступает пластика, имеющаяся на конденсаторе. Пластинка подключена к вибратору. На выходе мультивибратор соединяется с преобразователем напряжения и частоты. Кроме того, вибратор соединяется с компаратором, выступающим пороговым элементом.

Индуктивные датчики

Датчики этой разновидности производят с намагниченным или металлическим сердечником. Индуктивные устройства создают разнонаправленные электрическим импульсы, зависящие от приближения или удаления человека.

Как только уровень напряжения становится выше допустимого уровня, на обмотке датчика подключается триггер, открывающий ключ.

Оптические датчики

Оптические устройства оснащены инфракрасными диодами и фототранзисторами. Световой диод функционирует даже с помехами, возникающими под влиянием естественного света. Прибор отражает световые потоки или прерывает их (объект должен находиться между датчиком и источником света).

Ультразвуковые датчики

Устройства этого типа содержат кварцевые звуковые излучатели. Внутри содержится приемник, настроенный на заданную частоту. В пустом помещении период возврата и амплитуда сигнала неизменны.

При наличии движущегося объекта меняется характер распространения звуковых волн. Прибор фиксирует полученные изменения, что дает возможность правильно управлять источниками света в помещении.

Что такое концевые выключатели

Концевой выключатель (концевик) — это устройство, подающее команду или самостоятельно размыкающее/замыкающее электрическую цепь питания исполнительного механизма. Сигналом для подачи команды служит внешнее воздействие подвижной детали на чувствительный элемент выключателя. Основная задача, выполняемая концевиком — автоматизация управления отдельными технологическими или самостоятельными элементами, призванная освободить людей от выполнения однотипных и примитивных действий.

В качестве примера, иллюстрирующего работу такого выключателя, обычно приводят работу откатных дверей. Команду на открывание/закрывание створки подает человек, а остановка происходит автоматически, при воздействии подвижной части на концевые выключатели в начальной или конечной точке.

Концевой выключатель на створке ворот

Внешне концевик представляет собой самостоятельный компактный прибор, который устанавливается в определенной точке управляемого механизма. Это не обязательно начальная или конечная точка пути подвижного элемента, поскольку для оказания воздействия на КВ могут быть использованы детали, расположенные в любом удобном месте. Нередко и начало и конец движения обеспечивает один и тот же выключатель, контактирующий с разными элементами подвижного узла.

Существуют контактные и бесконтактные модели КВ, работающие на разном принципе. При этом, различие в конструкции не изменяет функционал элемента — по сути, любой вид концевика является обычным выключателем.

Конструкция

На сегодняшний день существует множество различных изделий для отключения тока в сети. Каждый из аппаратов имеет свою специфическую конструкцию, поэтому в данной статье мы рассмотрим пример с модульным автоматом.

Итак, устройство автоматического выключателя состоит из четырех основных частей:

  • Система контактов (подвижный и неподвижный). Подвижный контакт соединен с рычагом управления, а неподвижный установлен в самом корпусе. Отключение электроэнергии происходит путем выталкивания подвижного контакта пружиной, после чего размыкается сеть.
  • Тепловой (электромагнитный) расцепитель. Элемент, с помощью которого и размыкаются контакты. Тепловой расцепитель – это биметаллическая пластина, которая изгибаясь, размыкает контакты. Изгибание происходит вследствие нагревания током (если его значение превышает номинальное). Такое расцепление происходит при повышенных нагрузках на линию электропередач. Действие магнитного расцепителя является мгновенным, вследствие возникновения короткого замыкания. Сверхток провоцирует движение сердечника соленоида, который приводит в действие механизм расцепления контактов.
  • Система дугогашения. Данная часть автомата представлена двумя пластинами из металла, которые нейтрализуют электрическую дугу. Последняя возникает тогда, когда осуществляется разрыв цепи.
  • Механизм управления. Для ручного отключения используется специальный механический рычаг либо кнопка (в других типах АВ).

Также предоставляем к Вашему вниманию более подробную конструкцию автоматического выключателя:

В данном видео примере наглядно предоставлена конструкция и принцип действия автомата:

Подробный принцип действия

Устройство АБ-2/4

Для крепления данного прибора у него имеется четыре изолятора, которые располагаются на раме специальной выкатной телеги. В конструкции имеется магнитопровод, которые является основной электромагнитного выключателя. Устройство быстродействующего выключателя подразумевает наличие специальной дугогасительной камеры. В данном случае она представлена лабиринтно-целевым типом и способна растянуть дугу до 4,5 метра. Для ее функционирование требуется магнитное дутье, которое в данном случае развивается за счет мощных полюсов, расположенных снаружи по обеим сторонам камеры.

Сами же провода не находятся без защиты, а встроены в специальный магнитопровод. С двух сторон от такого провода располагается камера катушки магнитного дутья. Вверху стенки данной камеры несколько расходятся и здесь же располагаются несколько, перемежающихся между собой клиновидных перегородок, образующих необходимый лабиринт. Таким образом, удается создать щель зигзагообразного типа, при помощи которой и удается растягивать дугу.

В самой верхней части камеры лабиринт прерывается. Здесь располагаются специальные пламегасительные решетки, которые представлены в виде нескольких пакетов тонких стальных пластин. Они предназначены для охлаждения, а также для деионизации газов и пламени, которыми сопровождается появление дуги.
