Как слить воду с котла: основные способы, зачем сливают воду с газовых котлов

Как правильно слить систему отопления?

Разобравшись с основными элементами обогревающей конструкции, можно приступать к ее опорожнению. Как правильно слить систему отопления в частных и многоквартирных домах?

Слив в частном доме

Для процедуры слива владелец коттеджа должен будет заранее приготовить шланг, через который и будет поступать высвобождающаяся из системы жидкость. Один конец шланга присоединяется к крану котла, другой отправляется на наиболее удобное для владельца дома место, где можно без ущерба осуществить опорожнение конструкции (на землю приусадебного участка, канализацию).

Последовательность действий для слива воды:

  1. Отключается котел, прекращается его работа.

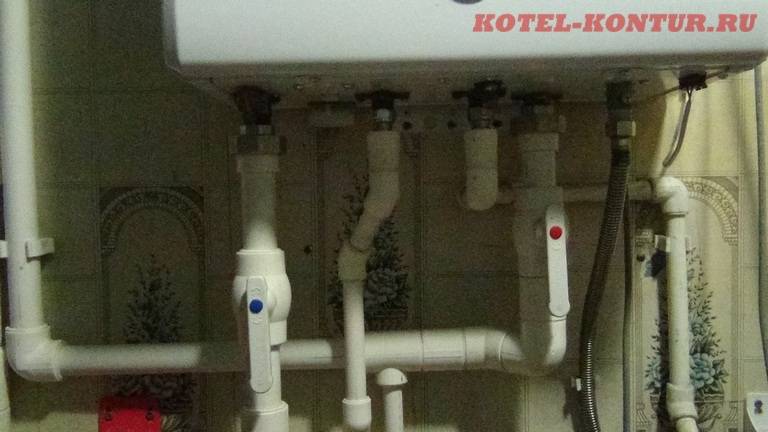

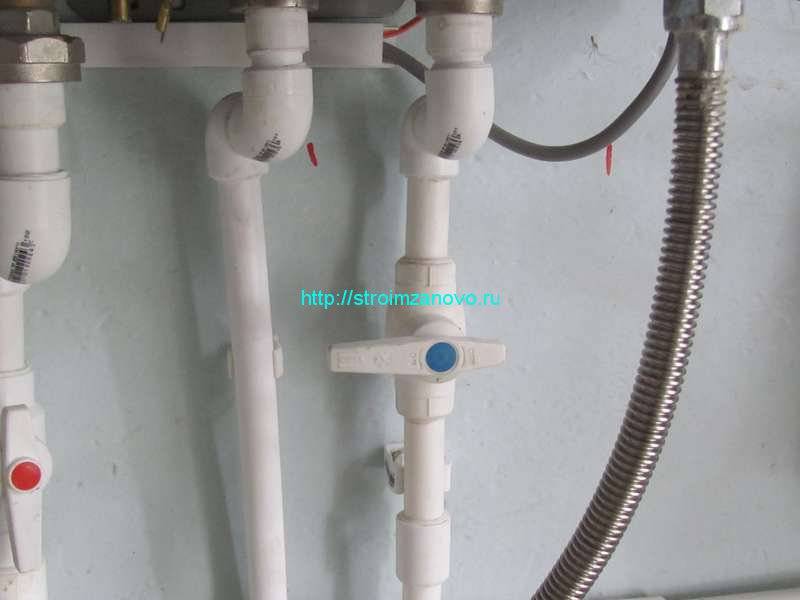

  2. Надевается шланг на котельный кран обратной магистрали (обычно выходная труба расположена с правой стороны под котлом), так опорожнение происходит быстрее. Если кран отсутствует под конструкцией, ознакомьтесь со схемой автономной системы и выясните его местоположение. Обратная часть шланга направляется в канализационный слив, палисадник или обычное ведро.
  3. Открывают вентиль и ждут до момента прекращения вытекания жидкости (давление в этот период в системе снижается), кран закрывают обратно.
  4. После слива нужно позаботиться о доступе воздуха в полости конструкции. Для этого необходимо открыть так называемый кран Маевского, который обычно расположен на самой высокой точке автономной системы. Например, на полотенцесушителе или одном из радиаторов (если коттедж двухэтажный, то кран Маевского будет на батарее 2 этажа).
  5. Воздух начнет выталкивать остатки воды из батарей и котла, потому слив нужно проводить снова.
  6. Теперь, когда жидкости в системе практически не осталось, ее незначительные остатки «выдувают», открыв все краны Маевского в конструкции, и осуществляется очередной слив воды.
  7. Теперь конец шланга, закрепленный на трубе обратной магистрали, снимается с нее и крепится на кране подачи.
  8. Осуществляется заключительный слив жидкости с отопительной системы. Чтобы добиться максимального ее опорожнения, необходимо устанавливать шланг как можно ниже по отношению к выходным кранам.

Однако, если у хозяина частного дома установлена система теплых полов, то вышеописанная схема ему не поможет. Чтобы сбросить из нее жидкость, понадобится использование специального компрессора.

Слив в многоквартирном доме

Опорожнить отопительную систему в многоэтажном здании затруднительнее в части, что необходимо получить разрешение местной управляющей компании на процедуру слива стояка. Услуга эта платная, а дата будет назначена не владельцем квартиры, а сотрудниками ЖКХ, что может вызвать определенные неудобства.

Работы по ремонту системы отопления лучше планировать на конец весны – лето – начало осени, поскольку в период обогрева слить жидкость можно только на несколько часов и за высокую оплату.

Однако заменить батарею или осуществить незначительный ремонт можно и без опорожнения целиком всей отопительной конструкции. Большинство радиаторов снабжено вентилями, с помощью которых можно блокировать подачу теплоносителя на локальный участок.

  1. Закрывается кран для перекрытия подачи воды в радиаторы.
  2. С помощью разводного ключа убирается заглушка или, при наличии, открывается выпускной кран. Жидкость сливается в таз или ведро.
  3. Если выходные отверстия отсутствуют, придется отсоединить батарею полностью и избавиться от теплоносителя через верхнюю часть.

Необходимость заполнения системы отопления в частном доме

Теплоноситель сливают из контура отопления в частном доме при выполнении ремонтных работ. Жидкость также удаляют на весенне-летний период, когда отключается отопление.

Такая манипуляция выполняется для профилактики коррозии, но она приводит и к негативным последствиям: к появлению воздуха внутри системы. Эта проблема грозит серьезными неприятностями:

  • уменьшается эксплуатационный период конструкции, поскольку воздух при взаимодействии с водой вызывает образование коррозии на металле;
  • ухудшается подача теплоносителя к батареям из-за воздушных пробок.

По этим причинам систему отопления в частном доме заполняют и в летнее время, но только если трубы выполнены из нержавеющих материалов.

Что заливать в систему отопления?

Заполнение системы отопления антифризом

Если заполнение системы отопления ведется водой, то нет нужды искать дистилированную или какую-то специально подготовленную воду для систем отопления. Если искать, то результаты обязательно будут, потому что желающих продать воздух очень много. Для заполнения системы нужно брать обычную водопроводную воду. Вреда это никакого системе не принесет. Не стоит попадаться на рекламные удочки и покупать специальные присадки ни в системы отопления, ни в стиральные машины. Не надо тратить деньги на то, без чего можно обойтись.

На рынке есть три основных незамерзающих теплоносителя, которые специально подготовлены для систем отопления. На основе глицерина, на основе пропиленгликоля и этиленгликоль.

Глицерин не стоит даже рассматривать. Это повлечет за собой большую волокиту с настройкой системы, с плохой теплоотдачей. А закончится все тем, что придется промывать систему и заливать другой теплоноситель.

Выбор теплоносителя для заполнения системы отопления стоит между этиленом и пропиленом. Лучше все же выбрать первый вариант, так как его теплоемкость выше, меньше расход. Он меньше кипит на котлах электрических и на котлах настеных газовых, там где очень интенсивыный теплообмен на горелке небольшой площади. Не пенясь и меньше выгорая, этиленгликоль работает лучше, обладает высокой телоотдачей и в два раза дешевле, чем пропиленгликоль.

Как залить воду в закрытую систему отопления с водопроводом и без него

АркадийКак залить воду в систему отопления закрытого типа?

Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.

Подготовительные операции

До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:

  • Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
  • Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
  • Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.

Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.

Ручной насос для опрессовки системы отопления

Заливка воды из водопровода

Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.

Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.

Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.

Заливка воды без водопровода

Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.

Схема устройства системы отопления

В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:

  1. Присоедините насосный шланг к сливному патрубку.
  2. Откройте специальный вентиль на патрубке.
  3. Откройте краны Маевского.
  4. Запустите насос и начинайте запускать воду в систему.

Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:

  1. Присоедините бак к трубопроводу отопительной системы и наполните его водой.
  2. Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
  3. Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.

Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.

Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.

В каких ситуациях сливают воду

Проведение работ по сливу жидкости из котла выполняют:

  • при замене отопительного оборудования;
  • при обнаружении неисправности агрегата и ремонте отдельных узлов;
  • при необходимости устранения течи на соединениях кранов, штуцеров или других патрубках агрегата;
  • при отключении отопления, в зимний период, на продолжительный срок;
  • при замене теплоносителя.

Проведение работ по ремонту и обслуживанию отопительной системы требует слива жидкости. Опорожнение оборудования от теплоносителя может выполнить каждый человек, имеющий небольшие технические навыки

Умение слить воду из котла позволит без труда справиться с любой неисправностью оборудования, что особенно важно, в зимний период

II. Выполнение процедуры.

Обработать область локтевого сгиба не менее чем 2 салфетками/ватными шариками с кожным антисептиком, движениями в одном направлении, одновременно определяя наиболее наполненную вену.

Если рука пациента сильно загрязнена, использовать столько ватных шариков с антисептиком, сколько это необходимо. Патентованная салфетка используется одна независимо от чего-либо.

Фиксировать вену пальцем, натянув кожу над местом венепункции.

Пунктировать вену иглой с подсоединенной к ней системой; при появлении в канюле иглы крови — попросить пациента разжать кисть, одновременно развязать/ослабить жгут.

Все использованные салфетки/ватные шарики помещаются в непромокаемый пакет.

Открыть винтовый зажим, отрегулировать винтовым зажимом скорость капель 7 кап в мин (согласно назначению врача).

Закрепить иглу и систему лейкопластырем, прикрыть иглу стерильной салфеткой, закрепить ее лейкопластырем.

Накрыть флакон темным пакетом.

Снять перчатки, поместить их в непромокаемый пакет

Обработать руки гигиеническим способом, осушить.

Наблюдать за состоянием пациента, его самочувствием на протяжении всей процедуры (в условиях оказания помощи в процессе транспортировки, продолжительность наблюдения определяется продолжительностью транспортировки).

Что делать с конденсатом?

Лужица воды под котлом – необязательно признак течи. Возможно, это конденсат, то есть вода, образовавшаяся при конденсации пара.

При запуске котла в его камеру сгорания поступает воздух, содержащий влагу. При сгорании газовоздушной смеси эта влага переходит в горячий пар значительно быстрее, чем нагревается теплоноситель. Пары соприкасаются с еще холодной поверхностью теплообменника и оседают на ней в виде конденсата.


При конденсации пар оседает на холодных поверхностях в виде капель воды, в которых имеется небольшой процент кислот, вызывающих коррозию металлических поверхностей

После прогрева теплоносителя до 60-70 градусов, конденсат испаряется. Чтобы ускорить этот процесс, при запуске котла можно установить ручку регулировки на соответствующее деление, а затем при необходимости уменьшить нагрев до 40-50 градусов.

Образование конденсата при долго работающем котле с температурой теплоносителя выше 60 градусов может говорить о неправильной организации системы отопления. Стоит еще раз проверить, не допущены ли ошибки при проектировании и монтаже обвязки.

Нельзя недооценивать проблему образования конденсата, так как длительное воздействие кислой среды на металлические поверхности приводит к их коррозии. Влажные поверхности притягивают к себе сажу, из-за чего ухудшается теплопроводная способность и падает КПД котла.

Еще конденсат оседает на внутренних поверхностях неутепленных дымоходов, что приводить к ускоренному загрязнению и износу. Решить проблему помогает утепление дымохода.

Почему завоздушивается система отопления?

Чаще всего, при возникновении пробок, выясняется, что где-то образовалась небольшая течь. Её бывает не видно невооружённым глазом, ведь небольшое количество воды может успевать высыхать на поверхности трубы. Более действенный способ выявления утечек – осмотр системы тепловизором.
Воздух неизбежно попадает на этапе заполнения теплоносителем

После того, как систему заполнили, важно несколько раз спустить воздух.
Пробки могли образоваться при ремонтных работах.
Даже если систему не ремонтировали, с течением времени из воды выделяется кислород, который накапливается в верхних точках трубопровода.
Утечка может быть там, где её меньше всего ждут – в воздухоотводчиках, особенно этому подвержены современные автоматические модели, работающие в теплоносителе низкого качества.

Знаете ли вы, для чего нужен воздухоотводчик в системе отопления? Воздушный клапан для отопления – все об этом приборе читайте в статье.

Советы по выбору биметаллических радиаторов отопления вы найдете здесь.

Настенный радиатор – отличный вариант обогрева помещения в том случае, если отсутствует централизованное отопления. В этой теме вы найдете полезные рекомендации по выбору электрического отопителя.

Заполняем систему снизу

Итак, вернемся к закачке жидкости в систему. Используем емкость подходящего объема (хорошо подходит пластиковая бочка объемом 200 л). Опускаем в нее насос, создающий требуемое для закачки жидкости давление не выше 1,5 атм (типовое значение в диапазоне 1-1,2 атм). Такое давление требует создание насосом напора величиной 15 м (у погружного «Малыша» он достигает 40 м).

Заполнив бочку водой, запускаем насос, следя за уровнем жидкости, должным располагаться выше его входного патрубка для предотвращения «завоздушивания». Уровень снижается – доливаем воду. Закачивать антифриз следует из емкости меньшего объема (ведра), чтобы не погружать в жидкость корпус погружного насоса (и потом не мыть) – достаточно погрузить входной патрубок. Доливать антифриз придется часто, отключая периодически насос.

Заполнение системы выполняется при открытых кранах Маевского на установленных радиаторах отопления с подставленными емкостями для сбора воды. Когда жидкость пойдет из всех воздухоотводчиков, закрывают краны, продолжая процесс закачки.

Контролируем давление по манометру (подойдет прибор котла). Когда его величина превысит гидростатическое, равное давлению в столбе жидкости высотой от нижней до верхней точки системы (высота 5 м дает статическое давление 0,5 атм), продолжаем заполнять систему, отслеживая по манометру момент достижения давлением требуемой величены.

Закачивание антифриза насосом «Малыш».

Заполнив систему, выключаем насос, открываем воздушные краны (давление неизбежно упадет), после чего подкачиваем воду. Процесс повторяем несколько раз, вытесняя воздушные пузыри.

Завершаем заполнение осмотром системы на наличие подтеканий. После выключения насоса в шланге, подсоединенном к выходному патрубку, жидкость находится под давлением. Если закачивался антифриз, сначала отсоединяем шланг от входного патрубка насоса и сливаем жидкость в емкость, стараясь не облить корпус механизма.

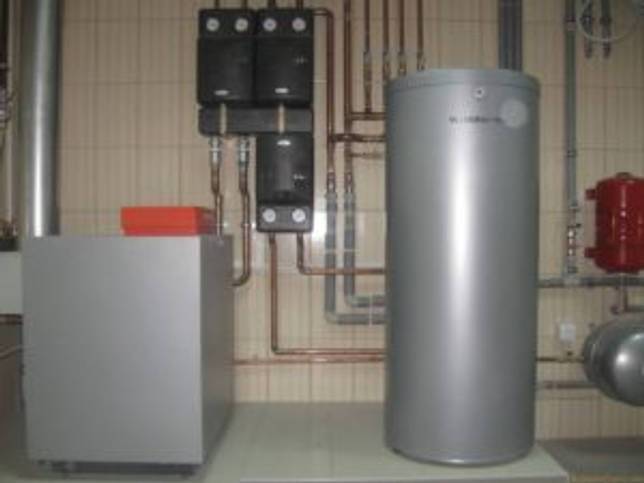

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

  1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
  2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
  3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
  4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

  • Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
  • Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
  • Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
  • Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

  • Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
  • Пространство под котлом должно быть свободным.
  • На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
  • В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

  • Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
  • В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
  • Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

  • Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
  • Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
  • Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Чем чреват избыток влаги в почве

Результаты этого явления вы видите сами – погибают деревья и кустарники. Почему это происходит?

  • снижается содержание кислорода в почве и повышается содержание углекислого газа, что приводит к нарушению процессов воздухообмена, водного режима и режима питания в почве;
  • возникает кислородное голодание корнеобразующего слоя, которое приводит к отмиранию корней растений;
  • нарушается поступление макро и микроэлементов растениями (азота, фосфора, калия и др.), т.к. избыточная вода вымывает из почвы подвижные формы элементов, и они становятся недоступными для усвоения;
  • происходит интенсивный распад белков и, соответственно, активизируются процессы гниения.

Растения могут подсказать, на каком уровне залегают грунтовые воды

Присмотритесь внимательно к флоре вашего участка. Населяющие его виды подскажут, на какой глубине располагаются грунтовые пласты воды:

  • верховодка – на этом месте лучше всего выкопать водоем;
  • на глубине до 0,5 м — растут калужница, хвощи, разновидности осок – пузырчатая, остролистая, лисья, вейник Лангсдорфа;
  • на глубине от 0,5 м до 1 м – таволга, канареечник, ;
  • от 1 м до 1,5 м – благоприятные условия для овсяницы луговой, мятлика, мышиного горошка, чины;
  • от 1,5 м – пырей, клевер, полынь, подорожник.

Что важно знать, планируя дренаж участка

У каждой группы растений свои потребности во влаге:

  • при глубине грунтовых вод от 0,5 до 1 м могут расти на высоких грядках овощи и цветы-однолетки;
  • глубину залегания водного пласта до 1,5 м хорошо переносят овощные культуры, зерновые, однолетники и многолетники (цветы), декоративные и плодово-ягодные кустарники, деревья на карликовом подвое;
  • если грунтовые воды на глубине больше 2 м, можно выращивать фруктовые деревья;
  • оптимальная глубина залегания грунтовых вод для сельского хозяйства – от 3,5 м.

Нужен ли дренаж участка

Записывайте свои наблюдения хотя бы некоторое время. Вы сами сможете понять, насколько нужен дренаж.

Может быть, имеет смысл просто перенаправить талые и осадочные воды по обводному руслу, а не позволять им течь через свой участок?

Возможно, надо спроектировать и обустроить ливневку и улучшить состав почвы и этого будет достаточно?

Или стоит сделать дренажную систему только для фруктовых и декоративных деревьев?

Точный ответ вам даст специалист, вызвать которого настоятельно рекомендуем. Но прочтя эту статью, вы обретете некоторую осведомленность в данном вопросе.

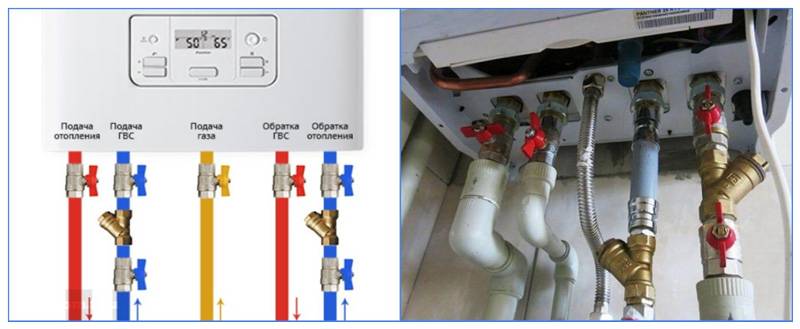

Схемы обвязки систем отопления Baxi

Несмотря на то, что производитель позаботился о том, чтобы предоставить пользователю всю необходимую документацию по обвязке котла к системе отопления, для того чтобы сохранить гарантийные обязанности, не рекомендуется выполнять это самостоятельно, нужно пригласить сервисную службу, которую порекомендуют в магазине при покупке агрегата.

Таким образом, задачей пользователя будет подбор нужной схемы обвязки. Она будет зависеть от установленного контура отопления. Согласно существующим схемам теплоснабжения она может быть:

  • двухтрубная для домов большой отопительной площади;
  • однотрубная с естественной циркуляцией для домов малой нагреваемой площади;
  • комбинированная, для многоконтурных систем отопления.

Двухтрубная схема

Двухтрубная схема Бакси выполняется из источника нагрева, циркуляционного насоса, расширительного бака, группы безопасности, грязевика и фильтра очистки теплоносителя.

Принцип работы двухтрубной сети:

  1. Холодная вода через фильтр поступает в отопительный контур на всас сетевого насоса.
  2. Вода поступает в котел, нагревается до температуры установленной пользователем на рабочей панели.
  3. Нагретый теплоноситель поступает на подачу системы отопления.
  4. От подающего трубопровода идут ответвления к каждому прибору отопления.
  5. Охлажденная вода из радиатора по обратному ответвлению поступает в общую обратную магистраль и насосом подается в агрегат для следующего цикла нагрева

На приборе отопления устанавливаются воздухоотводчики и тепловой датчик, который регулируют теплоноситель в зависимости от установленной температуры.

Благодаря такой схеме радиаторы нагреваются равномерно и при необходимости могут быть полностью индивидуально отключены.

Однотрубная схема

Однотрубная схема с естественной циркуляцией доступная и экономичная схема обвязки предназначена для малогабаритных одноэтажных домов.

Схема состоит в следующем:

  1. Газовый котел устанавливается на стену в кухне.
  2. Подача от устройства поступает по одному трубопроводу, к которому подключены все радиаторы последовательно.
  3. Нагретый теплоноситель из аппарата поступает в подающую магистраль, которая имеет верхнюю разводку, а затем последовательно проходит по всем радиаторам отопления.
  4. Из последнего радиатора он поступает в обратную магистраль и затем в котел для нового цикла нагрева.
  5. Движение среды протекает под воздействием естественной циркуляции, возникающей при разности температур в подаче и обратке. Для эффективности движения трубопроводы подачи и обратки устанавливаются с уклоном. Воздушник устанавливается в самой верхней точке, обычно в чердачном помещении.
  6. В системе устанавливается расширительный бак для компенсации температурного расширения теплоносителя.

Недостаток такой схемы, в том, что первые по ходу теплоносителя батареи перегреваются, а последние недогреваются. Эффективность схемы можно повысить, если интегрировать в контур циркуляционный насос, что позволит увеличить площадь нагрева от 40 м2 до 150 м2.

Комбинированная схема системы газового отопления Бакси

Это наиболее прогрессивная схема обвязки котла, она имеет несколько независимых контуров отопления — радиаторный и систему “теплый пол”.

Обычно радиаторы устанавливают в спальных комнатах и гостиной, а в остальных помещениях в кухне, ванной комнате и других подсобных помещениях устанавливают “теплый пол”, который работает в более низких температурных режимах и может работать с обратным теплоносителем.

Ограничение температуры обратного теплоносителя устанавливается заводом изготовителя для конкретной модели агрегата, чтобы противодействовать процессу образования конденсата в дымовых газах. Для распределения теплоносителя по разным контурам потребуется установка котла Бакси с гидравлическим коллектором и отдельными насосами циркуляции на каждый контур.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
