Разводка труб водоснабжения в квартире — схема устройства системы

Альтернативные варианты

Если первый вариант того, как спрятать трубы в ванной вам по каким-либо причинам не подходит, мы расскажем вам о других, более удобных способах.

  1. Благодаря тому, что этот прием очень прост, он приобретает всё большую популярность. Метод заключается в том, чтобы спрятать трубопровод с помощью гипсокартона. Довольно просто спрятать всё лишнее, используя этот материал. К тому же такая отделка сделает вашу ванную современной и стильной. Не будет и намёка на то, что где-то спрятаны трубопроводные системы. Но минусом в этом варианте является то, что если в первом способе мы экономим пространство, то здесь мы наоборот несколько уменьшаем полезную площадь ванной. Вышеприведённый способ того, как спрятать трубы в ванной, может применяться и для канализационных систем. Профессионалы рекомендуют применять его в новостройках или частных домах. Это обусловлено тем, что в панельном доме довольно сложно поменять размещение перегородок, а это значит, что владелец потеряет очень много свободного места, если решит что-то спрятать.
  2. Если вы предпочитаете кафельную отделку ванной, то эстетично спрятать трубы поможет следующий метод. Как вы уже знаете, перекрывать доступ к трубопроводу нельзя. Именно поэтому профессионалы рекомендуют спрятать их используя специальные разборные конструкции. Невооруженным взглядом заметить такую конструкцию практически невозможно, но в случае аварийной ситуации или необходимости проведения ремонтных работ, вы запросто сможете достать спрятанные трубы. Перед тем как спрятать трубы в ванной под плитку, приготовьте необходимые материалы и инструменты. Вам понадобится несколько металлических профилей (в зависимости от площади), дрель, перьевые сверла, плитка (лучше всего подойдёт оставшийся после отделки стен кафель), пластмассовые уголки, самонарезающиеся винты, плиткорез, ножовка. Теперь приступим непосредственно к процедуре, которая поможет спрятать трубопроводные системы в ванной. В начале смонтируйте основу из подготовленных металлических профилей, а затем вырежьте плитку под него. Используя перьевые сверла, просверлите на кафеле аккуратные отверстия в участках соединения с металлическим каркасом. В конце вам останется только прикрепить плитку саморезами и вмонтировать пластиковые уголки. Благодаря такой конструкции, вы спрячете некрасивые трубы, обеспечите своей ванной прекрасный ухоженный вид и всегда будете иметь доступ к трубопроводным системам.
  3. Также всё большую актуальность приобретает вопрос о том, как спрятать трубы в ванной пластиковыми панелями. Это не странно, ведь пластиковые материалы считают одними из самых лучших для влажной среды ванной. Всё чаще такое покрытие используют для облицовки стен и потолка ванной, ведь оно не меняет форму, легко поддается очистке, выглядит стильно и современно. К тому же, ассортимент моделей и расцветок для ванной вас приятно удивит. Но самый большой плюс таких конструкций – легкая установка и длительный срок эксплуатации. Итак, приступим. Подготовьте простой карандаш, измерительную рулетку, ножовку по металлу с пилой 1 мм, упаковку гвоздей, саморезы (можно заменить строительным степлером), молоток, несколько направляющих пластиковых брусов для основы, пластик нужной расцветки и силиконовый клей. При недостатке денежных средств обрешетку можно сделать деревянной, но металл лучше подходит для эксплуатации в условиях повышенной влажности воздуха ванной. Всю процедуру условно можно разделить на несколько этапов, проделав которые вы сможете спрятать всё лишнее в интерьере. Сначала следует произвести закрепление направляющих брусков на стене. Делать это нужно перпендикулярно будущим панелям, пользуясь строительным уровнем. Далее при помощи ножовки вырезаем пластиковые детали для отделки каркаса. Тут нужно быть предельно внимательным, чтобы декоративный рисунок был ровным и совпадал на стыках. Теперь вам остается только прикрепить вырезанные детали к каркасу при помощи гвоздей (саморезов) или скоб степлера. Для большей надежности специалисты рекомендуют смазать зоны крепления специальным герметиком. Благодаря этому, влага точно не проникнет в стыки и не повредит конструкцию. После таких манипуляций ваши трубы будут надёжно спрятаны, не влияя на вид ванной.

Важность правильного проектирования

Задача по созданию водопроводной системы в квартире выглядит простой. Нужно доставить воду от центрального стояка (стояков) к каждой точке разбора. Список таких точек в разных квартирах может быть очень разным. Упрощенный вариант состоит из пары раковин (на кухне и в ванной комнате), а также унитаза и ванны.

Но современные реалии диктуют более сложные схемы. Практически в каждой квартире сегодня найдутся дополнительные бытовые устройства, для работы которых также необходима водопроводная вода.

Практически везде имеется автоматическая стиральная машина. Все больше хозяек стремятся дополнить свою кухню еще одной полезной технической единицей – посудомойкой, машиной для санитарной обработки посуды.

В ванных комнатах помимо ванны устанавливают современные душевые кабины, часто снабженные дополнительными опциями, такими как гидромассаж. Рядом с унитазом может появиться удобный сантехнический прибор – биде.

Наконец, в больших квартирах количество санузлов не ограничивается одним. Пара дополнительных унитазов, еще одна душевая кабинка повышают комфорт для жильцов квартиры, как и нагрузку на водопроводную систему.

В результате требования к качеству работы водопровода возрастают. Некоторые приборы очень чувствительны к напору воды, который во многом зависит от того, насколько правильно спроектирована схема разводки труб.

Грамотное проектирование не только улучшает характеристики водопроводной системы, но и снижает расходы на ее монтаж и эксплуатацию, а также облегчает проведение ремонтных работ.

Последовательная водопроводная схема

Разводка водопровода в квартире по этой схеме является наиболее распространенной – при ее монтаже от точки ввода (стояка) прокладывается магистральный трубопровод, к которому посредством тройников выполняется подсоединение сантехнических приборов. Эта схема трубопроводов характеризуется неустойчивым давлением воды на разных ее участках – при работе сразу нескольких потребителей наблюдается недостаточность давления на дальних приборах. Так, к примеру, в квартирах, имеющих газовую колонку, при одновременном использовании холодной и горячей воды разными потребителями напор последней обычно ослабевает.

Еще один недостаток последовательной схемы водопровода – это невозможность использовать металлопластиковую трубу для скрытого монтажа. Как правило, фитинги такой системы являются довольно серьезным элементом ненадежности – если тройники прятать в стену, то в случае протечек, которые, кстати, случаются частенько, выполнить ремонт, не нарушая целостности облицовки стен, не получится. В этом отношении для последовательной схемы монтажа лучше использовать медную или, по крайней мере, полипропиленовую трубу.

Последовательная схема водопровода в квартире фото

Последовательная схема водопровода в квартирах с централизованным горячим водоснабжением и местными водонагревателями немного отличается. Если в первом случае обе магистрали берут свое начало от стояков, а заканчиваются на последнем сантехническом приборе, то во втором варианте от стояка начинается только холодный водопровод. Начало горячего находится непосредственно возле нагревательного прибора. Таким образом получается, что водонагреватель, каким бы он ни был, является одновременно концом холодного трубопровода и началом горячего. Именно с учетом встречного движения жидкости в двух различных трубопроводах и выполняется монтаж водопровода в квартирах с индивидуальным нагревателем.

Если вести речь об универсальных системах, в которых горячая вода может поступать как с центрального водопровода, так и с местного нагревателя, то такая схема монтируется по принципу централизованной запитки, а водонагреватель врезается в водопровод параллельно и отсекается запорной арматурой.

Как сделать водопровод в квартире

Схемы разводки

Схема разводки труб водоснабжения в квартире может быть последовательной или коллекторной. В чем разница?

ИзображениеСхема разводки и ее описание

Последовательная (тройниковая) разводка

Последовательная: точки водоразбора присоединяются к общий подводке водоснабжения. Тройниковые соединения могут быть фитинговыми или сварными.

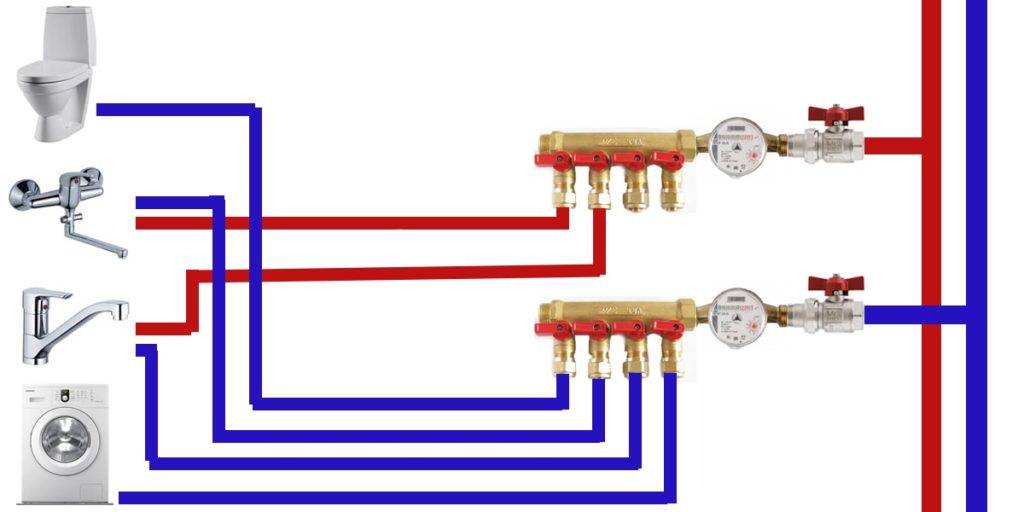

Коллекторная (лучевая) разводка

Коллекторная: каждый сантехнический прибор подключается к коллектору собственной подводкой.

Какая схема более практична — можно спорить до хрипоты. По мнению автора, у каждой из них есть свои достоинства и недостатки.

Последовательная

Плюсы:

  • Дешевизна благодаря меньшей материалоемкости;
  • Простой монтаж;
  • Возможность открытой прокладки труб. Она обеспечивает ремонтопригодность и возможность модификации водопровода: к подводке всегда можно подключить дополнительный сантехнический прибор (посудомоечную или стиральную машину, дополнительный умывальник и т.д.).

К проложенному открыто водопроводу всегда можно подключить дополнительный сантехнический прибор

Минус: падение напора во всем водопроводе при активном водоразборе на любом приборе. Попросту говоря, если вы откроете кран горячей воды на кухне — из душа раздастся гневный клич замерзающей супруги.

Коллекторная

На фото – коллекторы на водоснабжении

Плюс: отсутствие пресловутого падения напора. Разумеется, для этого участок водопровода до коллектора должен иметь достаточное сечение.

Минусы:

  • Материалоемкость. Суммарная длина подводок в несколько раз больше, чем при коллекторной разводке. Отсюда — куда большая стоимость водопровода;
  • Необходимость скрытого монтажа подводок: галерея из как минимум полудюжины труб, точно не украсит стены вашего санузла. Как следствие, монтаж водопровода возможен только на стадии капитального ремонта: скрытый монтаж подразумевает штробление стен или укладку стяжки;

Коллекторную разводку можно выполнить только на стадии строительства или капремонта

Проблематичность подключения новых приборов. Малой кровью их можно подключить только к имеющимся подводкам, что станет причиной падения напора на ветке водопровода при разборе воды через любой прибор на нем.

Расчет труб

Прежде чем окончательно выбрать трубы, нужно рассчитать хотя бы приблизительно их диаметр. Нужно это не для «умности» – чем уже труба, тем она дешевле, с одной стороны. С другой, слишком малый диаметр трубы для водопровода вызовет турбулизацию потока в ней. При этом пропускная способность трубы резко падает, и при нормальном давлении на входе из крана будет еле сочиться.

Точный расчет трубопровода – дело специалистов высокой квалификации, но для городской квартиры, чтобы нормально текло, можно прикинуть и самому. Исходные данные такие:

  1. Минимально допустимое давление – 0,3 ат.
  2. Потеря давления на 1 м пропиленовой трубы 16 мм – 0,05 ат.
  3. Средняя для квартирной разводки потеря давления на единицу фитингов и арматуры – 0,15 ат.
  4. Потеря напора в отборно-учетном узле – 0,25 ат.
  5. При обычных значениях напора на входе в стояк 1,5-4,5 ат в трубе 12 мм периодическая турбулизация неизбежна, а в 16 мм трубах не наблюдается.
  6. Запас по напору для самой дальней точки – не менее двухкратного.

Осталось узнать напор (давление) на входе, и можно определить, хватит ли при последовательной разводке такой, самой ходовой, трубой, давления для самого дальнего крана или придется взять пошире и подороже. Давление внизу стояка можно узнать по манометру в подвале или у эксплуатанта здания; затем отнимаем по 0,6 ат на этаж. Можно и прикинуть по соседям исходя из тех же 0,6 ат/этаж: если, скажем, через три этажа вверх из кранов еще течет, то у нас добрых 2 ат. Но в многоэтажках такой фокус не проходит: чтобы не удорожать чрезмерно квартирную разводку, там делают отдельные стояки на нижние и верхние и даже на нижние, средние и верхние этажи.

Зависимость потерь в трубах и арматуре нелинейная: они зависят от скорости течения, которая, в свою очередь, зависит от сечения просвета трубы. Незначительное увеличение диаметра трубы резко снижает потери, поэтому обычная для квартир разводка 20 мм трубой с отводами к точкам 16 мм в большинстве случаев работает хорошо. В сложных случаях точный расчет можно сделать по СНиП, внутренний водопровод и канализация зданий. Там есть все нужные формулы и номограммы; расчет может сделать человек с инженерным образованием любого профиля.

Нужно только иметь в виду, что на сей счет есть аж три СНиПа с одинаковым индексом: 2.04.01-85, 2.04.01-85(2000) и 2.04.01-85* «Актуализированная редакция СНиП 2.04.01-85 (Domestic water supply and drainage systems in buildings)». Правильный – СНиП последний.

Монтаж

Перейдем к монтажу водопровода. Здесь тоже есть тонкости, связанные с монтажом соединений своими руками — свои для каждого типа труб.

Узнать больше о тонкостях монтажа систем водоснабжения можно из видео в этой статье.

Оцинковка

Проблемы может вызвать, прежде всего, герметизация соединений. Чтобы она была долговечной, используйте Тангит Унилок — или сантехнический лен с пропиткой краской (как вариант — силиконовым герметиком). Пропитка не дает органическому волокну выгорать при длительном нагреве и гнить при контакте с конденсатом на холодной воде.

Пропитанный краской лен служит неограниченно долго

Металлопластик

Типовая ошибка при его монтаже на компрессионных фитингах — нарезка труб ножовкой вместо трубореза и пренебрежение калибратором. Если неровно отрезанная и сохранившая овальность после разматывания из бухты труба с неснятой внутренней фаской надевается на штуцер фитинга, она вырывает из пазов уплотнительные кольца.

В результате соединение на горячей воде дает течь уже через несколько циклов нагрева и последующего охлаждения.

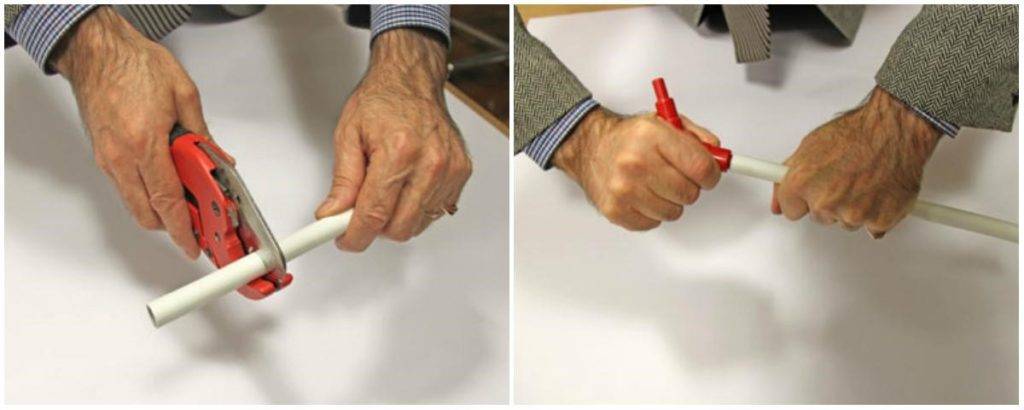

Правильная резка и калибровка металлопластиковой трубы

Полипропилен

У его соединения фитингами под пайку тоже есть несколько тонкостей:

Время нагрева нужно отмерять в точном соответствии с приведенной ниже таблицей. Иначе вы получите или непропай, или наплыв расплавленного пластика внутри трубы;

Время нагрева и охлаждения полипропиленовых труб и фитингов

Трубы с алюминиевым армированием перед пайкой нужно зачистить с помощью шейвера (если фольга находится близко к внешней поверхности трубы) или торцевателя (если она находится между двумя слоями полимера примерно одинаковой толщины). Инструкция связана с низкой стойкостью алюминия к щелочным средам: коррозия армирующего слоя при его контакте с водой приведет к расслоению трубы. Зачистка же позволяет сварить фитинг непосредственно с внутренним слоем полипропилена;

Труба с зачищенным с помощью шейвера наружным армированием

Температура пайки полипропилена — 260 градусов. На паяльнике с терморегулятором нужно выставить именно это значение.

Такой хомут не будет препятствовать удлинению трубы при ее нагреве

Лучевой или коллекторный способ

Данная схема разводки водоснабжения для квартиры большой площади является оптимальным вариантом. Ее также реализуют там, где планируется монтаж большого количества сантехники. Особенность разводки этого типа заключается в наличии коллектора.

Вода из стояка сначала поступает на него, а уже потом к потребителям, которыми в данном случае являются сантехнические приборы. Подключение каждого из них осуществляется отдельно, а не последовательно как в тройниковой системе.

Еще один плюс коллекторной разводки водопровода – это наличие возможности при возникновении поломки отключать только один прибор, а не перекрывать стояк как при последовательном способе. Это же преимущество позволяет устанавливать между точкой водозабора и коллектором разные устройства – редукторы, фильтры и другие.

Имеется возможность влиять на величину давления в системе, усиливая или уменьшая водяной поток. Также можно очищать воду от нежелательных примесей или насыщать ее полезными веществами.

К недостаткам коллекторной системы водоснабжения в квартире относят:

  1. Значительная сумма затрат на ее обустройство.
  2. Требуется намного большее количество водопроводных труб по сравнению с реализацией тройникового варианта.
  3. Более сложная схема и поэтому неопытный исполнитель работ может столкнуться с серьезными проблемами уже на этапе ее проектирования.

Прежде, как провести водопровод в квартире с применением лучевого способа, сначала выбирают место расположения коллектора – с него будет происходить распределение потока холодной воды. Это же устройство потребуется смонтировать, когда горячее водоснабжение организовано по централизованной магистрали. Коллектор для ГВС размещают отдельно.

Между общими стояками и коллекторными узлами прокладывают трубы, на которых следует поставить запорные краны для водопровода в квартире. Эти элементы позволяют при необходимости полностью перекрывать подачу воды. В соответствии со сложившейся ситуацией на конкретном отрезке водопроводной системы устанавливают разные дополнительные элементы, такие, как фильтр грубой очистки, электрокраны и другие.

После завершения обустройства коллекторов, от них прокладывают трубы к каждому монтируемому сантехническому прибору. К душевой кабинке, ванне, умывальникам и раковинам подводят холодное и горячее водоснабжение. К стиральной машинке – автомату и бачку унитаза подают исключительно холодную воду.

При наличии в квартире полотенцесушителя его следует подключить к коллектору ГВС. Систему дополнительно в случае необходимости укомплектовывают фильтрами, редукторами и другими устройствами, способствующими беспроблемному функционированию водопроводов.

Между коллектором и потребителями располагают запорную арматуру, позволяющую перекрывать воду на отдельном конкретном участке при возникновении потребности в этом.

В некоторых случаях при устройстве водопровода в квартире лучшим решением будет сочетание коллекторной схемы разводки с тройниковой. Для этого к одному из ответвлений коллектора вместо одного подключают нескольких потребителей и последовательно соединяют их трубами.

Но в итоге у этой части водопроводной системы будут те же недостатки, что у тройниковой схемы. Например, при возникновении аварийной ситуации приходится полностью отключать данную часть магистрали.

Схема разводки

  1. Чем различаются тройниковая и коллекторная разводки водоснабжения?

Тройниковая предполагает последовательное подключение точек водоразбора к общей трубе. В случае коллекторной (лучевой) разводки каждый прибор подключается к общему коллектору собственной подводкой.

Последовательная и коллекторная разводки

  1. Какая разводка практичнее?

Если забыть про большую материалоемкость и необходимость скрытой разводки большого количества труб — коллекторная. Она снимает проблему падения напора на всех приборах при разборе воды через один из них.

Если вы откроете кран холодной воды на кухне, из ванной не донесется полный горечи и боли крик ошпаренной кипятком супруги.

Коллектор водоснабжения

Видео в этой статье более наглядно познакомит вас с тем, как выполняется разводка водоснабжения квартиры.

Инструмент, материалы, демонтаж старого

Специальные инструменты для сборки квартирных трубопроводов описаны выше походу изложения. Для закупки материалов, ясное дело, понадобится расчет метража, номенклатуры и количества по месту. Демонтаж старых труб делается обычными способами. Его лучше делать после установки и регистрации водомера, чтобы надолго не отключать воду на этажи.

Дадим лишь один совет: не берите вентили с рычагом. Он выполнен из силумина или пластика и имеет свойство обламываться в самый неподходящий момент, как раз тогда, когда нужно срочно перекрыть. Берите шаровые вентили с рукояткой-«бабочкой». Круглые рифленые рукояти тоже не ломаются, но мокрые или потные руки по ним скользят.

Монтаж системы водопровода

Скрытое проведение трубопровода

Внешняя и внутренняя разводка труб отличаются примерно как открытая и скрытая проводка.

Скрытое проведение водопровода предусматривает размещение труб внутри стен или отделки. Наружная разводка предполагает открытое расположение труб.

Имеет смысл рассмотреть полускрытую разводку, когда трубы укрываются в специальные короба, как провода компьютерной сетевой разводки. Короба можно оставить без отделки, а можно покрасить или оклеить тем же материалом, что и стены.

Скрытый монтаж пластиковых труб в коттедже

Самые сложные моменты, это точно продумать схему автономного водоснабжения, индивидуальную для каждого частного дома, продумать систему канализации и пробить отверстия в стенах под трубы.

При расчете системы водоснабжения следует учитывать мощность скважины и расход воды каждой водозаборной точкой.

Соединения, монтаж труб и оборудования в частном доме, это трудоемкая и кропотливая, тяжелая работа, но вполне посильная для взрослого человека.

Советы при монтаже

  • Для прохода стен используйте специальные прокладки для труб. Это поможет защитить трубы от повреждений и истираний и стены от коррозии.
  • Максимально используйте резьбовые соединения.
  • При монтаже сливных кранов создавайте небольшой уклон в сторону крана. Это позволит избежать скапливания водя в системе после слива.
  • Старайтесь не допускать ненужных изгибов водопровода, поскольку изгибы снижают давление в трубе.
  • Используйте одинаковые крепления, разветвители и фитинги по всей системе.
  • Обязательно имейте небольшой запас фитингов, креплений, ФУМ ленты, тройников, шаровых кранов, прокладок и уплотнителей. Если вы выполнили требования предыдущего пункта, то запасные элементы подойдут в любом месте системы.
  • Обязательно устанавливайте запорные краны для возможности быстрого отключения части системы.

Особенности системы водоснабжения

Любая схема разводки системы водоснабжения включает приведенные ниже элементы:

  1. Источник воды (колодец, скважина или магистраль).
  2. Насос или насосная станция, обеспечивающие подачу воды в системе (электрическое или механическое).
  3. Гидроаккумулятор, обеспечивающий накопление воды и создающий необходимое давление.
  4. Наружные и внутренние трубы, по которым движется вода по участку и внутри дома.
  5. Запорная арматура и сантехническое оборудование для регулирования и подачи потока жидкости.

Для горячего водоснабжения также необходимо включение в систему нагревательного элемента – котла. Самый экономичный вариант – газовый двухконтурный котел, обеспечивающий также теплоснабжение здания в зимой. если же подвод газа невозможен, для бани, дачи или небольшого частного дома будет достаточно установки накопительного электрического котла.

Схема подключения двухконтурного котла.

Часто для экономии денег на этапе монтажа бани или дачи для использования только в теплый период года устраивают летнее водоснабжение, при котором трубы по улице располагаются на поверхности земли. Главный недостаток данного способа – необходимость спускать воду и убирать трубы перед наступлением холодов. Такой вариант хорош только, как временное решение, например, когда есть возможность подключения к магистрали, но нужно время на согласование разрешительных документов.

Для летнего водоснабжения можно использовать резиновые шланги.

Маркировка и область применения

Начинать монтаж водопровода из полипропиленовых труб надо с выбора типа труб. Они  есть однослойные и трехслойные, отличаются еще толщиной стенки и, соответственно, имеют разное назначение. Чтобы было проще ориентироваться, их маркируют:

  • PN10 — однослойные трубы, предназначенные для холодной воды в трубопроводах с небольшим давлением. Подходят для разводки полипропиленового водопровода в частных домах.
  • PN16 — однослойные трубы с более толстой стенкой. Использоваться могут как для транспортировки холодной воды в системах с повышенным давлением (централизованных), так и для разводки системы ГВС. Максимально допустимая температура +50°C.
  • PN20 — трехслойные трубы с армирующим слоем из стекловолокна. Применяться могут для монтажа водопровода для транспортировки горячей воды, низкотемпературных систем отопления. Максимальная температура +90°C.
  • PN25 — трехслойные трубы, армированные алюминиевой фольгой. Используются в основном для отопления, можно использовать для ГВС, но экономически это нецелесообразно: это наиболее дорогие трубы, а их качества для ГВС чрезмерны.

По цветам есть трубы из полипропилена серого и белого цвета. На качестве это никак не отображается, так что выбирайте по эстетическим предпочтениям. Некоторые фирмы (в основном немецкие) свои изделия окрашивают в зеленый цвет. Если разводка будет скрытой — в стенах или в полу — лучше ничего не найдешь, так как немцы — лидеры по качеству.

Для монтажа системы водопровода из полипропиленовых труб потребуются еще и фитинги

Чтобы было проще ориентироваться по области применения, на ППР трубы, вдоль, наносят цветные полосы. Те, которые предназначены для холодной воды, обозначены синим (голубым), для ГВС и отопления обозначены красным, универсальные — оранжевым. У некоторых производителей принята иная маркировка. Они красным отмечают изделия для отопления и ГВС, а на те, что предназначены для холодной маркировку не наносят.

Из сказанного выше можно сделать следующие выводы: монтаж водопровода из полипропиленовых труб в квартире лучше делать из PN 16 для холодной воды и PN20 для ГВС. В частном доме можно обойтись PN 10 До холодной воды и PN 20 для ГВС.

Составляем схему

Для выбора материала, расчета сметной стоимости монтажа и необходимых комплектующих нужна точная схема водоснабжения квартиры.

На плане необходимо указать:

  1. Расположение труб холодной и горячей воды.
  2. Точку ввода с коренным краном.
  3. Направление движения жидкости.
  4. Место установки приборов учета, регулирующих устройств и вспомогательного оборудования.
  5. Аварийный слив и клапаны.
  6. Фильтрующие элементы.
  7. Запорную арматуру.
  8. Точки разбора воды (горячей, холодной) с наименованием потребителей.

Проект водопровода должен быть выполнен на листе миллиметровой бумаги с точным указанием расстояния до каждого из приборов.

Распространенные ошибки при монтаже

Составление проекта водопроводной системы, и коллекторной, и тройниковой, лучше всего поручить профессионалам, знакомым со строительными нормами и способным выполнять гидротехнические расчеты. Но даже самый лучший проект окажется бесполезным, если при его реализации допущены ошибки.

Запорные краны – часть любой схемы водоснабжения: и последовательной, и коллекторной. Они устанавливаются на входе в водопроводную систему, а также перед каждым сантехническим прибором

Например, некоторые горе-мастера, движимые мыслью о неразумной экономии, пренебрегают требованием утеплять трубы горячего водоснабжения, которые уложены под полом или в толще стен.

В итоге часть тепловой энергии передается окружающим трубу материалам, что ухудшает качество воды. Кроме того, конденсат с поверхности труб без теплоизоляции может повредить отделку помещения.

Во время выполнения монтажных работ опытные мастера рекомендуют закрывать концы труб, которые еще не установлены, чтобы в них не попал мусор. Отсутствие этой предохранительной меры может привести к тому, что сразу же после монтажа водопровод придется тщательно и долго промывать или даже ремонтировать.

Во время пайки полипропиленовых водопроводных труб следует помнить о том, что небольшие загрязнения или влага в месте пайки могут существенно ухудшить качество работ

Если необходима пайка пластиковых труб, все работы следует выполнять в чистом помещении, чтобы избежать загрязнений. Недопустима также пайка труб, на которых присутствует хотя бы незначительное количество влаги. Капля воды или частички мусора в месте пайки могут значительно ослабить соединение и ухудшить его качество.

Не стоит проектировать систему водопровода таким образом, чтобы все трубы проходили через перекрытие через одно общее отверстие. Это может ухудшить характеристики работы водопровода. Профессиональные проектировщики подобных ошибок никогда не совершают.

Составляя план разводки, необходимо проследить, чтобы трубы не перекрывали доступ к местам соединений. Это существенно облегчит выполнение ремонта в случае протечки

Недостаточное количество запорных устройств также может доставить множество неприятностей в ходе монтажных работ. Такая арматура в обязательном порядке должна присутствовать перед каждым прибором, на который подается вода, а также для каждого стояка. Если в доме имеется не один, а несколько санузлов, можно установить запорный кран для каждого из них.

Одновременно с системой водопровода обычно проектируют и устраивают канализацию. Нужно проследить за тем, чтобы трубы и стояки отдельных систем не перекрывали друг друга. В дальнейшем это облегчит уход и проведение ремонтных работ.
