Электронные или механические, точность измерений (видео)

Механические весы – качество, проверенное временем

Ещё давно, во времена СССР механические весы зарекомендовали себя как надежный продукт. Ну, тогда других попросту не было.

Механические напольные весы обладают незамысловатой системой: пружина изнутри просто растягивается от массы человека и склоняет стрелку к необходимому числу. У них цена деления всегда 1 килограмм, реже – 500 грамм. Ошибка, кстати, на механических устройствах не редкость и может составлять от 500 грамм до 1 килограмма, иногда даже 2 килограмма.

Такие механические устройства– вечные, при небрежном отношении они не сломаются. Если у вас до сих пор остались весы из СССР, и они все ещё рабочие, это неудивительно. В те времена все делалось для людей, на долгие годы.

Такие устройства были у наших родителей, а может и до сих пор есть. Но время не стоит на месте и современные весы все больше вытесняют механические устройства.

Почему? Да потому что они более точные. Однако весы механические все ещё успешно продаются в магазинах, выходит, в этом есть какая-то выгода? Чтобы узнать – прочтите плюсы таких устройств.

Достоинства механических напольных весов

Весы напольные механические обладают такими плюсами:

Низкая себестоимость;
Прочность (сделаны очень надежно);
Простота эксплуатации (не нужно дополнительных движений, просто встал, подождал, посмотрел и всё);
Большая продолжительность жизни (из-за прочности и того что в них сложно что-то сломать);
Нет батареек, которые в электронных весах приходится менять (экономия денег);
Нет конкретных требований к способу хранения (за счёт хорошей прочности их сложно сломать).

Это впечатляет, но не сильно. Сегодня удобнее иметь современное устройство, точно показывающее вес тела и при этом отвечающее на большое количество вопросов.

Поэтому и свои минусы весы напольные механические имеют.

Недостатки приборов

Их немного, но они есть:

Плохая точность (потому что технология не позволяет повысить точность, механика потихоньку застревает в прошлом);
Отсутствует контроль жировой массы (спортсменам и худеющим людям этот параметр важен);
Устаревший механизм (в современном мире все более новые технологии вытесняют старые).

Если вы человек простой и вам точно ничего не нужно знать, вам достаточно и примерной цифры – весы напольные механические подойдут для этого. Примерно зная свой вес, вы понимаете нормальный ли он или нужно уменьшить цифру. В случае, когда вы внимательно следите и заботитесь о своей фигуре, современные устройства лучше подойдут для вычисления вашего веса.

Принцип действия

Существует множество методик, применяемых для определения веса человека. Одна из них производится через слабый токовый разряд, совершенно незаметный человеку. Ток проводится через электроды к ногам человека, и через сопротивление тела и некоторые иные показатели вычисляются конечные показатели

Поэтому на электронных весах важно аккуратно соблюдать правила взвешивания и следовать инструкции, поскольку небольшое отклонение поверхности, влажность могут сбить показатели

Для успешного похудения нужно много гулять на свежем воздухе, вести активный образ жизни, пить больше жидкости, употреблять углеводы в первой половине дня, а белки – во второй, не голодать, и результат не заставит себя ждать!

Какие весы лучше – механические или электронные?

При покупке бытовых напольных весов очень важно определиться, какого типа они будут. У обоих доступных в продаже вариантов есть свои плюсы и минусы, исходя из которых в каждом отдельном случае можно сделать вывод, какие весы лучше — механические или электронные

Механические модели

Механические напольные приборы работают за счет встроенной в них пружины. Когда человек встает на прибор, пружина растягивается под весом и поворачивает стрелку на счетчике. Установить начальное положение стрелки таких приборов можно только вручную – с помощью специального колесика.

Важно! Цена деления при таком механизме строго ограничена в большинстве случае 1 килограммов, что довольно неудобно, если вы хотите отслеживать динамику похудения до грамма

Плюсы и минусы механических весов:

Надежность и стабильность устройства. Оно способно выдерживать довольно сильные механические повреждения и даже переносить влагу.
Необходимо каждый раз устанавливать стрелку цены деления на ноль, иначе результат окажется неточным.
Механическое устройство способно только измерить вес, никакими другими функциями оно не обладает.
Пружинные модели способны замерять довольно большую массу, что может быть полезно тучным людям.

Электронные напольные модели

В электронных моделях нет измерительной шкалы со стрелкой, результат всегда показывается с помощью дисплея.

Важно! Цена деления у них также имеется, как правило, она гораздо меньше – от 0,1 до 0,5 килограммов. А вот принцип измерения в подобных устройствах может быть разным, в зависимости от устройства

Несколько десятилетий назад, когда появились первые напольные электронные весы, они не отличались от механических аналогов. Единственное, что результат выводился не на шкалу, а на цифровой дисплей. В то время сложно было сказать, какие весы лучше — механические или электронные, ведь они мало чем отличались. Но прогресс не стоит на месте, и позднее появились более интересные устройства.

Принцип устройства:

Внутри аппаратов прошлого поколения находились два диска из металла особенного сплава. Внешне это напоминало электрический конденсатор. При воздействии массы тела пластины двигались, менялся электрический разряд, который и выводился на экран уже в виде веса тела. Подобная конструкция была сильно ненадежной, имела большую погрешность и быстро ломалась.
Сегодня электронные модели, конечно, устроены совсем по-другому. В них используется специальный датчик напряжения, от которого идет провод, пропускающий электрический ток. Когда человек встает на весы, датчик приводится в действие, запускается электрический сигнал, показывающий, как изменилось напряжение. Оно впоследствии и выводится на экран в виде килограммов массы. Поэтому лучшие электронные напольные весы не имеют в своем составе никаких механических деталей.

Плюсы и минусы электронных весов:

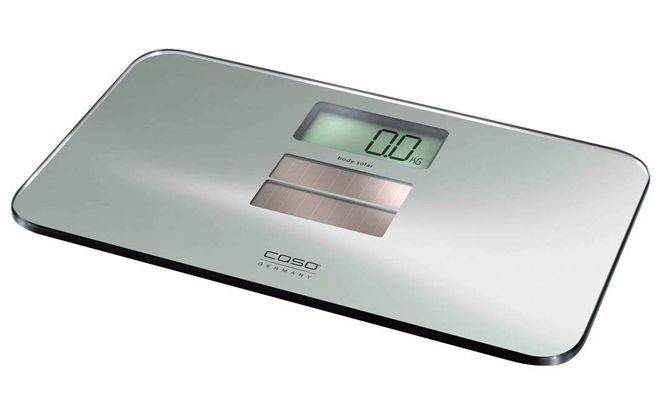

Для работы необходим источник питания – батарейка, солнечный свет, накопленная механическая энергия.
Автоматические включение и выключение устройства.
Нет необходимости постоянно приводить устройство к нулю — это осуществляется автоматически при каждом включении.
Наличие различных полезных функций, благодаря сложной электронной начинке.

Важно! Подобный тип приборов быстрее ломается, менее надежен и не выдерживает никаких механических повреждений

Калибровка электронного тонометра

Как настроить тонометр, его регулировку рассмотрим на примере изделия Microlife BP A50. Первый этап — откручивают болтики крышки, снимают ее:

Процедура аналогичная для всех моделей с подобной измерительной камерой как в руке у мастера на фото ниже (таких большинство, элемент одинаковый, это стандарт, отличаются лишь типоразмеры, крепление):

Внутри каждого электронного прибора есть регулятор (у некоторых селектор снаружи, но такие модели редкие). Этот элемент также максимально схожий для разных моделей. Он представляет собой простой подстроечный резистор с небольшим пластиковым селектором, часто с вырезом под плоскую отвертку.

Потребуется головка от механического тонометра:

В нашем случае модель полуавтоматическая, поэтому груша в комплекте. Потребуется также тройник. Тут мастер сделал его из подручных материалов. Можно взять полые корпусы от шариковых ручек, склеить их силиконовым или другим клеем.

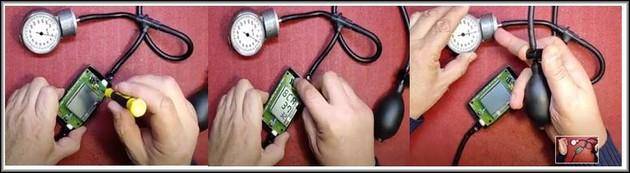

Подсоединяем трубки как на фото ниже:

Манжету одевают на пластиковую бутылку с водой, чтобы создать какую-либо нагрузку:

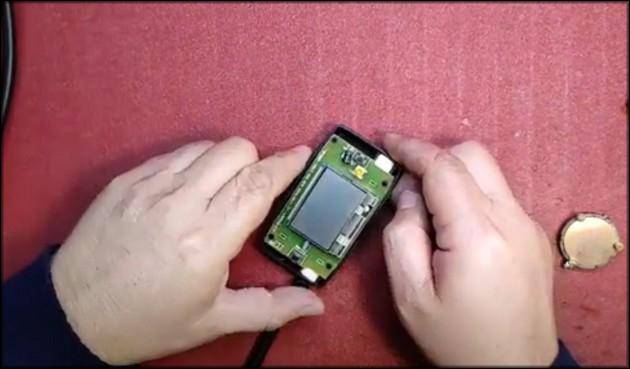

Вытаскивают батарейки, нажимают на кнопку выкл./вкл., зажимают ее и, держа так, вставляют элемент питания:

Отжимают кнопку (то есть ее надо держать зажатой при вставлении батарейки), автоматический тонометр переходит на режим калибровки, что может сопровождаться звуковым сигналом, показатели автоматически выставляются на 0 (прибор откалибровался на ноль).

Надуваем грушу, зажимаем ее клапан, медленно спускаем воздух:

Сравниваем показатели механической головки (тут она выступает контроллером), при этом нужно зажать именно шланг, чтобы не было стравливания, для стабилизации показателей. В нашем случае наблюдается разброс: на контрольнике 210, на табло 206, при дальнейшем стравливании расхождение 180/177 и так далее. Расхождение нелинейное, так как до 100 электротонометр откалиброван нормально, то есть после 100 значения выравниваются, но это малозначимо и не уменьшает потребность настройки.

Выключаем прибор и экспериментальным методом, подвигая регулятор (напомним, это обычный переменный резистор, не сам датчик/камера давления), находим правильное значение. Можно крутить в любую сторону, но надо запоминать насколько подвинули селектор. Затем проделываем вышеописанную манипуляцию: включаем, смотрим величину расхождения.

Указанную калибровку проделывают, пока показатели контрольника и на табло не совпадут максимально. То есть путем экспериментальным, методом «тыка», проб и ошибок. Но если запоминать насколько крутили селектор, то добиться нужного результата можно через 3–4 цикла таких манипуляций. Перед каждым надо сбрасывать давление на 0, стравливать воздух с манжеты полностью.

Виды механических напольных весов

Бытовые

Самый распространенный вид для домашнего использования. Просты в применении. Достаточно правильно их установить и можно приступать к взвешиванию. Доступны, прочны, долговечны. Выбирая этот агрегат, проверьте его на погрешность. Для этого нужно взвесить предмет, масса которого точно определена, например упаковка соли. Различные модели показывают от 100 до 500 грамм.

Медицинские

Механические весы применяются для определения веса больных людей, пациентов, которые проходят реабилитацию.

Взвешивание осуществляется двумя шкалами, которые необходимо настроить. Арретир (специальный рычажок) при взвешивании освобождает коромысло (деталь рычажного механизма).

Движением гирьки вдоль одной шкалы необходимо добиться равного уровня. Как только это сделано, точно такой же процесс повторяется для точной шкалы. Значение считываются с обеих шкал напольных механических весов и суммируются.

Данные весы не предназначены для домашнего использования. Так как габариты большие, а непрезентабельный внешний вид вряд ли подойдет к дизайну дома. Существуют напольные варианты с ростомером. С ними удобно сразу производить расчёт соответствия роста и веса.

Торговые

Схожи с медицинскими весами, но более точные. Отличительной чертой является увеличенная площадь платформы. Ее поверхность изготавливается из прочной стали, она очень ровная.

Промышленные

Они отличаются еще большим размером. Измеряют от сотни килограмм до сотни тонн.

Место расположения промышленных моделей:

завод;
таможня;
пункт транспортного контроля;
склад.

Параметры выбора весов

Материал платформы

Особой популярностью сегодня пользуются пластиковые весы – все благодаря демократичной цене и небольшой массе. Они могут быть самых разных расцветок, так что выбрать модель себе по вкусу будет несложно.

Стальная платформа выглядит стильно и современно, однако на металл холодно становиться босыми ногами, да и вес у подобных устройств приличный. Зато в плане надежности и долговечности равных им нет.

Стеклянные весы радуют разнообразием дизайнерских решений. Но обращаться со стеклом нужно бережно, даже если на производстве оно прошло закалку. Крайне нежелательно держать такие весы в ванной – от пара их поверхность быстро запотеет и станет скользкой. Чтобы исключить риск падения, понадобится отдельно приобрести прорезиненную подложку.

Существуют и «экзотические» варианты весов, например, с каменным или деревянным покрытием. Такие приборы смотрятся необычно и по-своему красиво, однако стоят недешево.

Максимально допустимый вес

Этот критерий придется учитывать крупным людям, иначе весы можно сломать уже при первом использовании.

В среднем, электронные конструкции выдерживают нагрузку до 160 кг, механические – до 200. Для большинства этого более чем достаточно. Впрочем, в продаже есть устройства повышенной «грузоподъемности», рассчитанные на вес до 300 кг.

Точность измерения

Тем, кто строго контролирует свой вес, важна точность измерений вплоть до нескольких граммов. Здесь нужны именно электронные устройства с некритичной погрешностью в пределах 100-300 г. Дорогие приборы и специальные детские модели гарантируют еще большую точность с отклонением всего в 10-50 г.

Если же вам нет нужды взвешиваться ежедневно, можно обойтись механическими моделями, которые «врут» всего на 300-500 г. Но покупая совсем уж дешевое устройство, приготовьтесь к тому, что погрешность его измерений будет достигать 1 кг.

Тип питания (для электронных моделей)

Обычно электронные весы расходуют совсем немного энергии, и им на несколько месяцев работы вполне хватает питания от простых батареек – таких, как в настенных часах. Но если вы покупаете диагностические весы с обилием дополнительных функций, ищите прибор с полноценным аккумулятором. Его можно подзаряжать от сети, чтобы не тратиться каждую неделю на покупку новых батарей.

Регулировка уровня

Неровное напольное покрытие может повлиять на точность полученных результатов. Если вы не уверены в идеальности полов в доме, выберите весы с механизмом регулировки уровня. В противном случае придется бегать по квартире, выискивая подходящее место для точного взвешивания.

Дополнительные функции

Электронные модели весов могут похвастаться наличием множества дополнительных функций, абсолютно недоступных их механическим аналогам. Но каждая из них будет увеличивать стоимость прибора, так что перед покупкой задумайтесь: так ли уж важны для вас те или иные возможности «умных» весов и стоит ли за них переплачивать?

Реально полезными опциями для большинства пользователей являются автоматическое включение/отключение и возможность записи результатов взвешиваний. В первом случае весы экономят заряд батарей: включаются, когда вы на них встаете, и гаснут через некоторое время после снятия нагрузки.

Электронный дневник измерений понадобится, если прибором пользуются несколько человек. Причем многие современные модели даже способны «узнавать» тех, кто записан в их памяти. Для одной семьи хватит весов, запоминающих до 5 разных пользователей.

Продвинутые диагностические приборы предлагают еще более широкий функционал:

1. Расчет индекса массы тела с предварительным вводом в память вашего роста.

2. Вычисление процентного содержания жидкости, жира, мышц и костей. Для этого по расположенным на платформе электродам через тело пропускается слабый разряд, «определяющий» плотность тканей по их сопротивлению. Подобная диагностика необходима профессиональным спортсменам, но противопоказана беременным женщинам, маленьким детям и людям с кардиорегуляторами.

3. В комплектацию некоторых весов могут входить ростомер и даже мини-принтер, распечатывающий результаты диагностического взвешивания.

Для таких сложных устройств дополнительно может понадобиться беспроводной блок управления. Он позволит переключать режимы «умных» весов, не наклоняясь к ним каждый раз.

Поверка весов

Перед тем как произвести поверку, нужно изначально понять, исправны ли весы. Они должны иметь укрепленные шкалы, и должно быть хорошо видно цифры на циферблате. Стрелки должны быть на одном уровне и останавливаться после 3-4 колебаний. Установлены должны быть только по уровню.

Чувствительность уровня принято поверять, подкладывая под ножки железную пластину. Толщина пластины должны быть около 1 мм.

Устойчивость можно поверять следующим образом. Стрелка должна медленно возвращаться на нулевое деление. Между стрелкой и началом шкалы ни в коем случае не должно быть пробелов. Постоянство необходимо поверять, когда состояние весов не нагружено. На площадку для товара необходимо поместить такую гирю, чтобы стрелка могла оставаться на нуле. Таким же образом поверяют и чувствительность, но к этой особенной гире нужно добавить груз, и главное, чтобы эта масса была равна меньшему делению шкалы. В идеале стрелка должна отклониться только на 1 деление.

Точность циферблатных весов определяют, размещая при этом гири массой 500 грамм либо 1 кг. Весы в таком случае должны показывать надлежащую массу.

Неисправности

Выпали соединительные элементы

Корпус скрепляется двумя металлическими деталями, которые при раздвигании створки выпадают. Причина: они держатся силой сдавливания частей корпуса. Для установки их назад, весы разбираются и выпавшие элементы ставятся на прежние места в пазы. Крышка устанавливается на место.

Весы определяют вес неправильно

Измерительная пружина составляет основу механизма. Она растягивается пропорционально взвешиваемой массе. Если вес указывается неправильно, но закономерно, обойтись можно и без ремонта. Установите сумму погрешности, отнимайте лишние килограммы при каждом измерении.
Корректировка делается подстроечным винтом. Если его покрутить, значения шкалы изменятся в какую-либо сторону. Таким образом, нормализуется измерение. Стрелка после взвешивания показывает ноль. Когда показатели начального веса изменяются каждый раз, проблема заключается в пружине. Такая неисправность устраняется только новой пружиной.

Механизм весов заклинивает

Если при этом погнулись плечи или основание, то причина заключается в превышении разрешенной массы. Корпус аккуратно разбирается и поломка устраняется путем восстановления деталей. Для этого используется молоток, тиски, наковальня. Выпрямлять согнутую деталь нужно не внутри, а предварительно изъяв.

Выход из строя несущих деталей

При превышении разрешенного веса повреждаются ножки и требуется их замена.

Виды электронных весов

Современный ассортимент представлен следующими вариантами:

бытовые электронные весы;
промышленные.

Помимо этого разделение происходит на следующие виды:

настольные;
напольные;
счетные;
лабораторные;
ювелирные;
торговые.

Настольные электронные весы

На сегодняшний день данный вид техники похож на небольшой домашний компьютер благодаря оснащению множеством встроенных функций. Самой популярной считается возможность подсчета количества калорий, жиров, белков и углеводов во взвешиваем продукте. Благодаря этому электронные кухонные весы популярны у:

профессиональных поваров;
диетологов;
спортсменов;
людей, следящих за своим весом.

Настольные весы могут быть укомплектованы:

Платформой. В этом случае список продуктов и вещей, которые можно измерить, увеличивается. Используя опцию тарокомпенсации, можно корректировать взвешивание с использованием дополнительной емкости.
Чашей. В данном виде можно взвешивать сыпучие и даже жидкие продукты.

Весы кулинарные электронные может быть изготовлен из следующего материала:

пищевой пластик – не впитывает запахи;
сталь – не ржавеет;
стекло – долговечный материал, устойчивый к кислотам;
дерево – не влияет на вкус продуктов.

Напольные электронные весы

Взвешивание – это для многих утренняя традиция, особенно во время популярности правильного питания и здорового образа жизни. Специалисты разделяют подобные девайсы на такие типы:

Бытовые. Самые простые вариации, исполняющие только основное предназначение. Данные напольные электронные весы для взвешивания человека имеют ограничение до 160 кг.
Диагностические. Устройство используется в специализированных учреждениях для оценки результатов применения диет и отслеживания динамики веса.
Для новорожденных. Наделены специальной чашей, в нее помещают ребенка для отслеживания набора массы в первые месяцы жизни.

Данные электронные весы могут быть оснащены следующим дополнительным функционалом:

определение ряда параметров;
установление индекса массы тела;
объем памяти;
режим включения и отключения;
система, выравнивающая приспособление на поверхности;
широкий LCD-монитор;
индикатор перегрузки.

Карманные электронные весы

Данный вид предназначен для точного измерения разных мелких предметов. По внешнему виду электронные ручные весы напоминают калькулятор, их можно взять с собой и в случае надобности использовать по назначению. Их используют: ювелиры, фармацевты, охотники для взвешивания дроби и пороха и многие другие для получения точного веса. Питание осуществляется с помощью батареек. Каждая модель, представленная на рынке, имеет индивидуальные особенности, однако все они объединены следующими характеристиками:

взвешиваемые предметы не могут быть тяжелее 0,5 кг;
все устройства оснащены жидкокристаллическим дисплеем;
когда заряд батареи иссякнет, на экране появляется уведомление;
вес измеряется с высокой точностью;
в случае перегрузки срабатывает защита;
при простое весы автоматически отключаются.

Подвесные электронные весы

Производятся в разном функционале. Бытовое название этого прибора – безмен. По принципу действия подвесные весы разделяются на бытовые и промышленные. Электронное устройство работает на основании датчиков, измеряющих изменение сопротивления материала под действием веса. К преимуществам электронных приборов можно отнести присутствие дополнительных функций:

хранение информации о замерах;
изменение единиц измерения;
несколько режимов взвешивания;
возможность синхронизации с ПК;
присутствие даты и другие.

Встраиваемые электронные весы

Данные устройства относятся к части весосканирующего комплекса. Встраиваемые весы состоят из: сканера, индикатора и платформы для продукции. Данный вид используют в торговле, подобное устройство помогает ускорить обслуживание благодаря быстрому взвешиванию. К основным характеристикам можно отнести:

корпус из нержавеющей стали;
поворотный дисплей;
простоту использования.

Принцип работы механических весов

Механические весы

Для того чтобы полностью разобраться в преимуществах и недостатках измерительных приборов, необходимо знать их устройство. Механика состоит из корпуса и платформы со шкалой, которая находится под слоем прозрачного пластика или стекла. Верхняя платформа соединяется с измерительной шкалой посредством передаточного механизма состоящего из плечей и коромысел. Передаточный механизм точно отображает изменение растяжения пружины и таким образом указывает нагрузку, которая была приложена к верхней поверхности изделия. Взвешивание необходимо проводить на твёрдой горизонтальной поверхности для того, чтобы снизить возможную погрешность измерения до приемлемого значения. Механический прибор более долговечный, но существенно уступает микропроцессорным изделиям в точности.

Какие точные напольные весы лучше выбрать, читайте в нашей статье.

Механический

Чтобы узнать, какой тонометр точный, обратите внимание на механические аппараты. Они состоят из надеваемой на плечо манжеты, манометра и нагнетателя воздуха с регулируемым клапаном

Показатели артериального давления устанавливаются за счет прослушивания характерных звуков через стетоскоп. АД в таком случае измеряется человеком, который обладает соответствующими навыками, поэтому этот тип оборудования рекомендуется медработникам. Он часто используется в государственных медучреждениях, например, больницах. Какой тонометр точнее – популярные модели:

Healthcare CS-105. Высокоточный механический аппарат в металлическом корпусе от CS MEDICA. Есть встроенный фонендоскоп, манжета (22-36 см) из нейлона с фиксирующим металлическим кольцом, эластичная груша с игольчатым клапаном и с пылезащитным фильтром. В комплекте присутствует чехол для удобного хранения оборудования. Относительно дешевый (870 р.).
Healthcare CS-110 Premium. Профессиональное устройство, манометр которого совмещен с грушей. Выполнен в ударопрочном полимерном корпусе с хромовым покрытием. Используется увеличенная манжета (22-39 см) без фиксирующей скобы. Есть большой и легкочитаемый циферблат, приятная на ощупь груша с хромированным спускным клапаном. Точность измерения подтверждается европейским стандартом EN1060. Стоит дороже аналогов (3615 р.).
Microlife BP AG1-30. Данный сфигмоманометр с высокой точностью состоит из груши, клапана спуска воздуха, сумки для хранения. Используется профессиональная манжета (22-32 см) с кольцом из металла. Модель популярна среди отечественных врачей. Отличительная особенность – вшитая в манжету головка стетоскопа. Стоит недорого (1200 р.).

Принцип действия сфигноманометра

Стетоскоп при измерении необходимо прикладывать к внутренней части локтевого сгиба. После этого специалисту требуется накачать воздух в манжету – он делает это до тех пор, пока за счет сдавления показатель АД не станет на 30-40 мм рт. ст. больше по сравнению с предполагаемым систолическим давлением (верхняя граница) проверяемого. Затем воздух медленно выпускается так, чтобы давление в манжете понижалось со скоростью 2 мм рт.ст. в секунду.

Постепенно падая, давление в манжете достигает систолического значения у пациента. В стетоскопе в этот момент начинают прослушиваться шумы, называемые «тоны Короткова». Диастолическое давление (нижнее) является моментом окончания этих шумов. Принцип работы получается следующим:

Когда давление воздуха в манжете нагнетается и превышает этот же параметр в сосудах, то происходит сжатие артерии до такой степени, что кровяной ток по ней приостанавливается. В стетоскопе в это время наступает тишина.
Когда давление внутри манжеты понижается и просвет артерии приоткрывается, то ток крови возобновляется. В стетоскопе в этот момент начинают прослушиваться тоны Короткова.
Когда давление стабилизируется, а артерия открывается полностью – шумы исчезают.

Как Измерить Давление Самому Себе МЕХАНИЧЕСКИМ тонометром
Смотреть видео

Плюсы и минусы механических аппаратов

Какой тонометр точнее – при ответе на этот вопрос лидирует механический прибор. Плюсы механического устройства:

впечатляющая точность;
демократичная стоимость;
надежный;
подходит для измерения АД даже у пациентов с аритмией.

Основным минусом считается трудность эксплуатации, особенно для пожилых людей и больных, имеющих слабое зрение и слух, нарушения движений конечностей – для них он станет бесполезным приобретением. Чтобы облегчить замер АД в комплектацию некоторых моделей входит манжета со встроенной головкой фонендоскопа и нагнетателем с манометром в совмещенном виде. По этой причине сфигмоманометр все же можно приобретать для эксплуатации в домашних условиях.

Приспособления, применяемые при центровке валов электрических машин

Для центровки валов применяют также специальные приспособления: центровочные скобы, приспособления для центровки с электромагнитным прижимом и индикаторами, приспособления для центровки машин с промежуточным валом, приспособления для шлифовки вала, для проворачивания валов, для подъема вала на небольшую высоту, упоры против осевого смещения вала, универсальные трех-захватные съемники полумуфт и другие. Ниже рассматривается конструкция отдельных типов центровочных скоб. Конструкция и принцип действия остальных приспособлений будут подробно рассмотрены в статьях “Подготовка к центровке валов” и “Центровка валов электрических машин”.

Центровочные скобы изготовляют непосредственно перед монтажом или ремонтом электрических машин. В отдельных случаях это делают без предварительного расчета, что следует считать серьезным упущением, так как от правильного выбора конструкций скоб в большой степени зависит точность центровки.

В таблице 3 приведены основные размеры, по которым, зная длину скобы, можно подобрать сечение (высоту h и ширину b).

Таблица 3

Основные размеры центровочных скоб

Расчетная длина консольной части скобы, мм	Высота сечения скобы h, мм	Ширина сечения скобы b, мм		Расчетная длина консольной части скобы, мм	Высота сечения скобы h, мм	Ширина сечения скобы b, мм
20 30 40 50 60 70 80	7 10 12 15 18 20 23	15 15 15 15 15 15 15		100 120 140 160 180 200 230	25 28 30 32 34 36 38	20 20 25 25 30 30 30

На рисунке 10 показаны отдельные конструкции центровочных скоб. Скоба, показанная на рисунке 10, а, применяется в случаях больших расстояний между полумуфтами. Ее площадь поперечного сечения должна обеспечивать достаточную жесткость для предотвращения смещения конца скобы в процессе центровки.

В том случае, когда на ободе полумуфты нет специального нарезанного отверстия для завертывания болта, крепящего скобу на полумуфте, применяется скоба, показанная на рисунке 10, б. Эта скоба крепится штифтом, устанавливаемым в отверстие для болта полумуфты.

Нашли также широкое применение скобы, закрепляемые на ободе полумуфты (рисунок 10, в).

Рисунок 10. Конструкции центровочных скоб.а – для больших расстояний между полумуфтами; б – закрепляемая штифтом, устанавливаемым в отверстии для болта полумуфты; в – закрепляемая на ободе полумуфты

В СССР для монтажа средних и крупных электрических машин применяли бригадные наборы специальных инструментов.

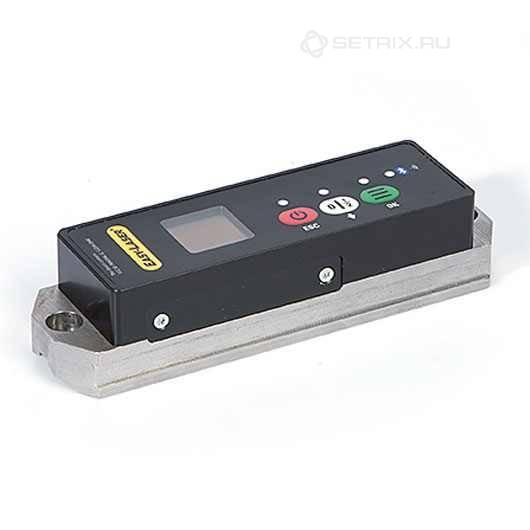

Каждый из таких наборов включает следующие инструменты, приспособления и приборы, в том числе и необходимые для центровки валов: микрометр типа МК, предел измерений 0 – 25 мм, точность измерений 0,01 мм (ГОСТ 6507-90); комплект микрометрических нутромеров, пределы измерений 50 – 600 мм (ГОСТ 10-88); комплект щупов типа I 1 – 100, 5 – 100 и типа II 7 – 200 (ГОСТ 882-75); комплект гаечных ключей размером 8 – 36 мм (ГОСТ 2906-80); комплект конических разверток Ø 13 – 27 (ГОСТ 10082-71); комплект индикаторных скоб типа С, 300 – 800; индикатор валовый типа I, точность измерений до 0,01 мм; уровень типа “Геологоразведка” с микрометрическим винтом, с ценой деления 0,1 / 1000 мм; уровень рамный нерегулируемый; уровень гидростатический; щуп клиновый; ключ со сменными головками для больших гаек; набор инструментов слесаря монтажника; электрошарошка, бучарда пневматическая, приспособление для развертывания отверстий в полумуфтах; приспособление для проворачивания валов; приспособление для центровки валов с электромагнитным прижимом и индикаторами; приспособление для центровки машин с промежуточным валом; съемник подшипников качения (со скобой и хомутом); съемник трех-захватный универсальный; домкрат клиновый грузоподъемностью 50 тс; домкрат гидравлический грузоподъемностью 100 тс; виброметр с ценой деления 0,01 мм; тахометр центробежный ручной типа ИО-10; комплект отвесов; комплект стропов; призма длиной 100 – 150 мм (ГОСТ 5641-88).

Помимо этого для центровки валов электрических машин используют такелажные механизмы: лебедки тали и блоки, а также такелажную оснастку: канаты стальные и пеньковые, коуши и зажимы.

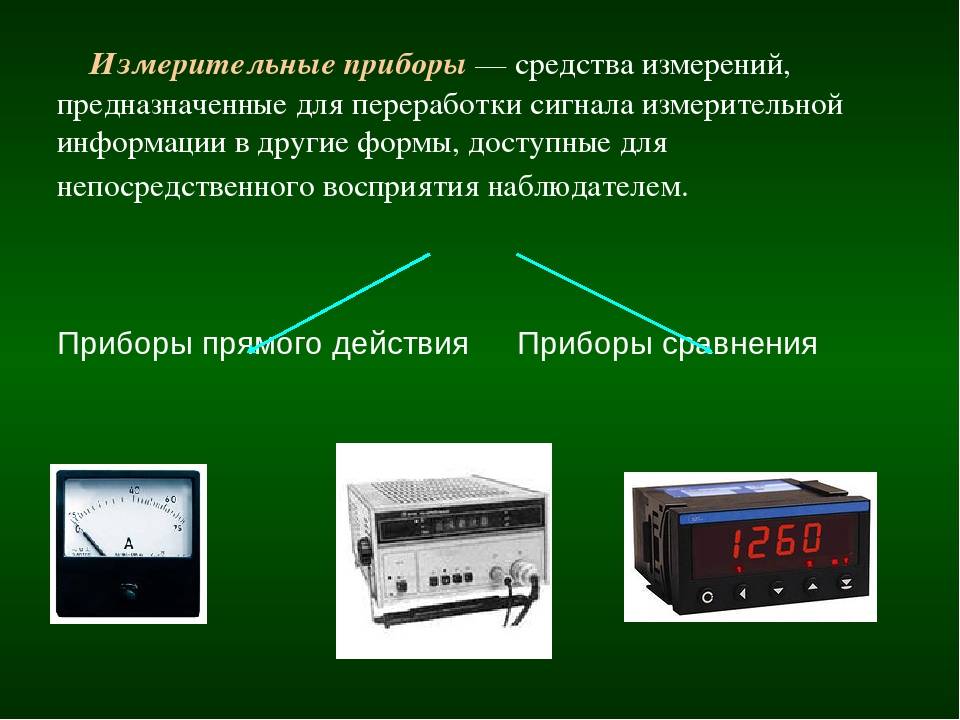

Наиболее востребованные возможности тестера

Измерение напряжения в диапазоне от 20 до 750 вольт. Разумеется, постоянное и переменное.
Сила тока (тоже постоянного и переменного). Диапазон измерений влияет на стоимость, поэтому надо исходить из принципа разумной достаточности. Для работы с электросхемами (ремонт, создание различных устройств) необходим предел измерений от 2 миллиампер. Проверка бытовых приборов и автоматов защиты — 20 Ампер. Такой же диапазон понадобится для поиска токов утечки в электрооборудовании и автомобильном аккумуляторе.
Измерение сопротивления — от 200 Ом до 2 мОм. В этот диапазон укладываются все востребованные резисторы.
Режим прозвонки. Функция копеечная, но очень нужная. Определяет исправность проводки. Если цепь замкнута, раздается звуковой сигнал.

Этот набор присутствует в любом приборе, даже самом дешевом. Рассмотрим расширенный функционал:

Проверка транзисторов. Добавляется гнездо с возможностью подключения деталей с различным расположением выводов.
Проверка диодов. Практически — это режим прозвонки.
Проверка конденсаторов. Есть вариант оценки исправности, а есть более дорогой функционал — измерение емкости. Для радиолюбителя — необходимая опция.

Дополнительные функции. Еще не относятся к специальным, но требуются далеко не всегда.

Измерение напряжения и переменного тока высокой частоты. Необходимо для настройки и ремонта импульсных блоков питания.
Измерение частоты колебаний (величина в Гц).
Оценка уровня освещенности в люменах. Подключается специальный выносной модуль. Опция дорогостоящая, требуется для выполнения профессиональных задач.
Измерение температуры, влажности воздуха, звукового давления. Датчики подключаются к стандартным контактам, фактически — происходит преобразование измеряемой величины в напряжение, которое пересчитывается процессором, и выводится на экран в виде искомой величины. Набор датчиков может стоить больше самого прибора.

Какие весы точнее: электронные или механические, точность измерений устройств
