Электрический полотенцесушитель — помощь в выборе, установка

Модернизация дешевой китайской модели

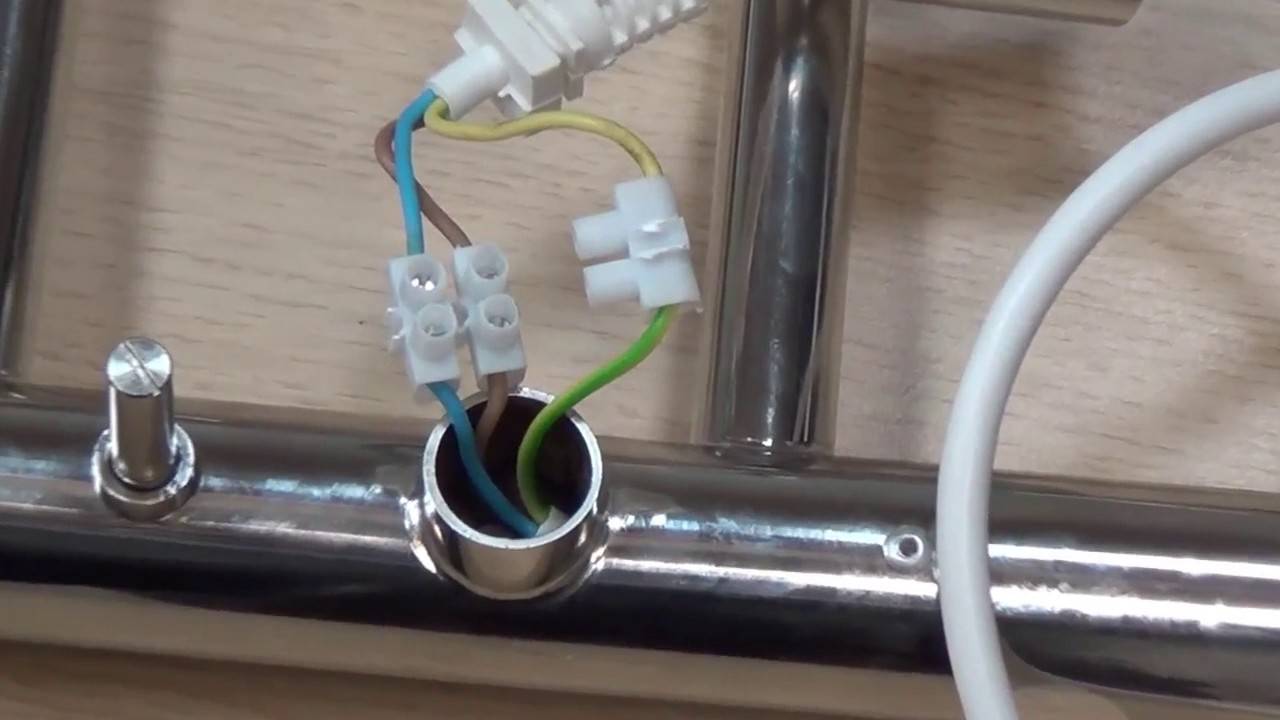

Рассмотрим пример усовершенствования бюджетной модели электрической сушки, установленной экономным застройщиком. По словам домашнего мастера, реализовавшего этот вариант, большинство этих приборов в новом доме вышло из строя. Разберем не только идею, но и допущенные им ошибки, чтобы на наступать на уже опробованные владельцем “грабли”.

Найдена причина распространенных поломок. При развешивании на приборе влажных вещей, для сушки которых он фактически и предназначен, дешевое китайское изделие банально перегорает из-за превышения температура и оплавления проводки. Чтобы исключить подобные негативные ситуации, решено поставить термостат.

Различия полотенцесушителей

Но прежде чем приступать непосредственно к вопросу монтажа, давайте разберем те особенности, которые есть у различных моделей, и какое влияние они окажут на процесс монтажа.

Мощность электрических полотенцесушителей	Одним из основных таких параметров является мощность. Знание этого параметра нам необходимо для выбора электроустановочных устройств, таких как: розетка, автомат УЗО, групповой автомат, для определения требуемого сечения провода, а также для определения возможности подключения данного устройства в уже действующую сеть (см. Как выбрать электрический полотенцесушитель).
Передвижной полотенцесушитель	Следующим важным фактором является тип полотенцесушителя. Это может быть стационарная установка, а может быть устройство, отличающееся от передвижного масленого радиатора только визуально.
Полотенцесушитель со скрытой проводкой	Так же сразу стоит определиться с типом подключения. Существуют полотенцесушители электрические со скрытой проводкой и с выведенным для подключения проводом и вилкой. Первые подключаются скрытым способом непосредственно к электрической сети, а вторые подключаются к любой ближайшей розетке.

Общие правила подключения полотенцесушителей

Определившись с основными параметрами важными для правильного подключения, переходим к подбору материалов и выбору места установки полотенцесушителя. Эти правила едины для всех типов, поэтому мы их объединили в этом разделе.

Прежде всего нам необходимо знать можем ли новую электроустановку подключить к уже действующей сети. Для этого нам необходимо знать ее мощность, которую потом легко можно перевести в номинальный ток.

Закон Ома

Для этого пользуемся законом Ома. Согласно которого ток равен мощности деленной на напряжение. Мощность у нас известна, допустим 1500Вт, а напряжение в нашей розетке равно 220В. То есть для данного полотенцесушителя номинальный ток будет примерно равен 7А.

Однополюсный групповой автомат на 16А

Групповые автоматы в вашей квартире обычно имеют номинальный ток в 16 или 25А. И дополнительных 7А будет существенной прибавкой. Поэтому нам необходимо просчитать выдержит ли наша сеть такую прибавку. Для этого необходимо просчитать и суммировать номинальный ток всех электроприборов, в данной групповой сети, которые могут одновременно работать. И если полученное значение будет выше номинальных параметров групповых автоматов, то лучше создать еще одну групповую сеть, к которой будет подключён только наш полотенцесушитель.

Выбираем сечение провода

Следующим важным параметром является выбор провода. Как говорит инструкция — это обязательно должен быть медный провод с сечением не ниже 1,0 мм2. Именно такое значение устанавливает ПУЭ для проводов групповой сети.
В нашем случае этого достаточно. Но если вы монтируете более мощный полотенцесушитель, то вам следует произвести выбор согласно табл. 2.3.2 ПУЭ.

Таблица для выбора сечения проводов

Теперь, что касается места установки полотенцесушителя. Согласно норм ПУЭ вся ванная комната разделена на 4 зоны и установка электроприборов с IPх5 разрешена только в зоне 2 и 3. Эта зона располагается на расстоянии более 60 см от края раковины, ванной или душевой кабинки.

На фото зоны по электробезопасности в ванной комнате

Советы по расположению и креплению прибора

Вариантов крепления прибора для сушки полотенец всего два: на стену или на пол. Полотенцесушители, которые крепятся на стену, имеют следующие эксплуатационные преимущества:

экономия полезного пространства ванной;
удобство.

Среди минусов настенных моделей можно выделить то, что их нельзя перенести в другую комнату без демонтажа. В свою очередь, напольные электрические полотенцесушители по своей конфигурации практически не отличаются от настенных. Основное отличие таких изделий заключается в том, что они монтируются на специальные опоры (ножки). В некоторых случаях их фиксируют к поверхности пола для большей надёжности.

Важно! Полотенцесушители рекомендуется монтировать на определённой дистанции от остальных элементов интерьера ванной. Такая дистанция составляет от 30 до 50 см

Независимо от типа все виды этих приборов имеют хорошую влагостойкость, поэтому выбор места их установки зависит от личных предпочтений хозяев дома. Эти устройства должны располагаться на расстоянии не меньше полуметра до горючих материалов.

Нет воды — нет тепла

Пятый существенный недостаток – это перерывы в снабжении горячей водой. Минимум они происходят один раз в год, но на практике такое случается гораздо чаще.

Даже если у вас частный дом с газовым котлом отопления, то вам тем более нет смысла в водяном полотенцесушителе. Гонять летом котел из-за одного маленького змеевика, мало кто додумается. Дешевле приспособить под это дело бойлер.

Шестая проблема уже наоборот связана с не отключением воды. Если в летнюю жару горячую воду не отключают, а змеевик у вас имеет приличную площадь и подключен напрямую без вентилей, такая штука способна поднять температуру в маленьком санузле свыше 40 градусов!

Придется наоборот заматывать трубы и хоть как-то заткнуть этот лишний источник тепла.

В седьмых, периодические отключения воды помимо неудобств, приводят и к более серьезным последствиям. Металл из которого сделан полотенцесушитель, в зависимости от его температуры нагревается и сужается.

То же самое происходит и со всеми резьбовыми соединениями. И чем чаще у вас отключают горячую воду, тем быстрее ожидайте протечки.

А если у вас стыки металла с полипропиленом, то из-за разных коэффициентов расширения, вы увидите течь еще раньше.

Помимо этого, модели сложной формы имеют большое количество сварных швов. А они также являются потенциальным местом повреждения.

Виды полотенцесушителей

Прежде всего, давайте разберемся с вопросом, а какие бывают электрические полотенцесушители? Ведь кроме визуального отличия, они имеют и немалые конструктивные различия.

Прежде всего, электрические полотенцесушители различаются по принципу нагревания. Существуют два варианта – нагрев от греющего провода или от ТЭНа.

Полотенцесушитель с греющим кабелем	В первом случае, в качестве нагревательного элемента используется двухжильный греющий кабель, который для надежности заключается в стальную трубу. Обычно это небольшие модели с мощностью до 500Вт, которые имеют «U» или «S» -образную форму. Но могут быть и исключения.
Полотенцесушитель с греющим кабелем легко подключить	К преимуществу таких моделей можно отнести полное отсутствие воды или другой жидкости в полости полотенцесушителя и быстрое нагревание. Ну и, конечно, цена, которая для таких моделей находится на вполне приемлемом уровне. К недостаткам полотенцесушителей этого вида, относится практически мгновенное остывание после отключения, невозможность регулирования температуры и очень низкая ремонтопригодность. В случае повреждения греющего кабеля внутри изделия, зачастую проще купить новое изделие, чем отремонтировать поломавшееся.
Полотенцесушитель с ТЭНом	Более распространенным вариантом, является полотенцесушитель с ТЭНом. Он работает по принципу кипятильника, в воде. ТЭН – это нагревательный элемент, который нагревает теплоноситель во внутренней полости полотенцесушителя.

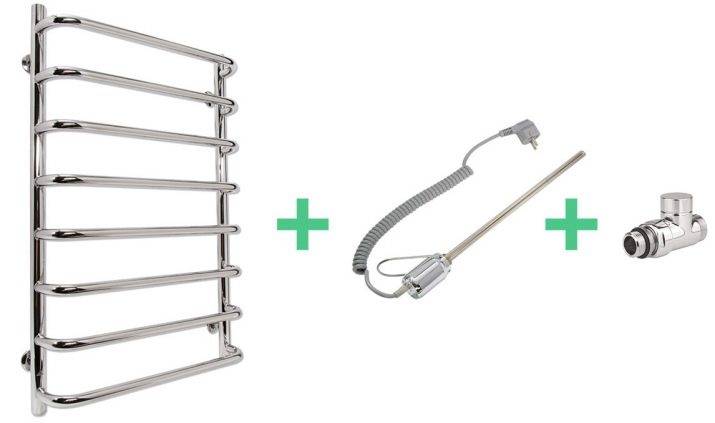

Полотенцесушитель, работающий от и от ТЭНа, и от системы отопления	В свою очередь, электрический полотенцесушитель с ТЭНом подразделяется на два подвида. Первый вариант — это полотенцесушитель, работающий только от ТЭНа. Второй вариант, это сушилка, которая зимой работает от системы центрального отопления, а летом от ТЭНа.

Итак:

В качестве теплоносителя, в таких моделях может использоваться вода, масло и иногда антифриз. Более подробно о преимуществах и недостатках каждого из этих теплоносителей мы поговорим ниже.
К недостаткам электрических сушилок с ТЭНом, следует отнести необходимость герметизации внутренней полости, дабы не вытек теплоноситель. Это так же относительно долгое нагревание и подверженность коррозии — особенно для моделей, способных работать и от системы центрального отопления, и от ТЭНа.
В то же время, они имеют немало и положительных сторон. Первая из них — это возможность регулирования температуры. Кроме того, в зависимости от типа теплоносителя они обладают неплохой тепловой инерционностью, что позволяет сохранять температуру еще некоторое время после отключения.

Так же электрический полотенцесушитель такого типа может иметь тепловую мощность достаточную для отопления помещений в 10 – 20 м2. И кроме этого, вполне может быть отремонтирован своими руками.

Разновидности полотенцесушилок

По виду теплоносителя сушилки для полотенец классифицируются на:

Водяные. Эти устройства подключаются к стояку горячей воды или отопления. Металлическая труба служит одновременно стойкой для просушиваемых вещей и проводником горячей воды. Преимуществом водяных полотенцесушителей являются минимальные затраты на обогрев, а недостатком — высокий риск затопления при неправильном подсоединении.
Электрические. Они монтируются поблизости от розетки и подключаются к сети. Преимущество устройства заключается в том, что его можно включить в сеть без вмешательства в систему водоснабжения. Главным его недостатком является большое энергопотребление: удельная мощность электрического змеевика на 1 квадратный метр ванной составляет 150-160 Вт, что соответствует 0,6-1 кВт для среднего санузла.
Комбинированные. Они состоят из двух рабочих рамок. Одна из поверхностей нагревается при прохождении горячей воды, а вторая — при разогреве электрического теплоэлемента (ТЭН). Многие комбинированные приборы снабжены поворотной внутренней рамкой.

В зависимости от формы полотенцесушители делятся на следующие типы:

скоба (П-образный);
змеевик (М-образный);
«Лесенка»;
«Фокстрот» (скоба с внутренним змеевиком);
«Модерн» (лесенка со смещенными опорами и перемычками).

Размер и форма прибора подбираются в зависимости от дизайна помещения и объема нагреваемого воздуха. Нагреватели типа «Лесенка», «Фокстрот» и «Модерн» подойдут для просторного санузла, а скобы и змеевики — для ванной небольшой площади.

Сушилка для полотенец может быть изготовлена из латуни, меди, углеродистой или нержавеющей стали. Стальную поверхность защищают хромированием. Тип прибора подбирается в зависимости от дизайна ванной и материала, из которого выполнен стояк.

Эксплуатация без монтажа – реальность

Если не брать во внимание дополнительные опции, то полотенцесушители по виду представляют собой просто сваренные в раму металлические трубки с выходящим из них электрическим кабелем, поэтому люди часто выбирают ЭПС , ориентируясь только на его дизайнерский вид. Компании-производители учитывают этот маркетинговый нюанс и стараются предлагать потребителям оригинальные инженерные идеи

Компании-производители учитывают этот маркетинговый нюанс и стараются предлагать потребителям оригинальные инженерные идеи.

Результатом реализации одной из таких идей явился напольный полотенцесушитель . Он не требует монтажа вообще, для его включения достаточно просто воткнуть шнур прибора в розетку. Такой вариант подойдёт для санузлов с большой площадью и участком постоянного сухого пола, где прибор без помех может поместиться.

Навесные электрические полотенцесушители тоже имеют монтажные особенности. Некоторые модели оснащены электрическим кабелем, который встроен в одно из настенных креплений. Такие полотенцесушители желательно монтировать до укладки плитки в санузле.

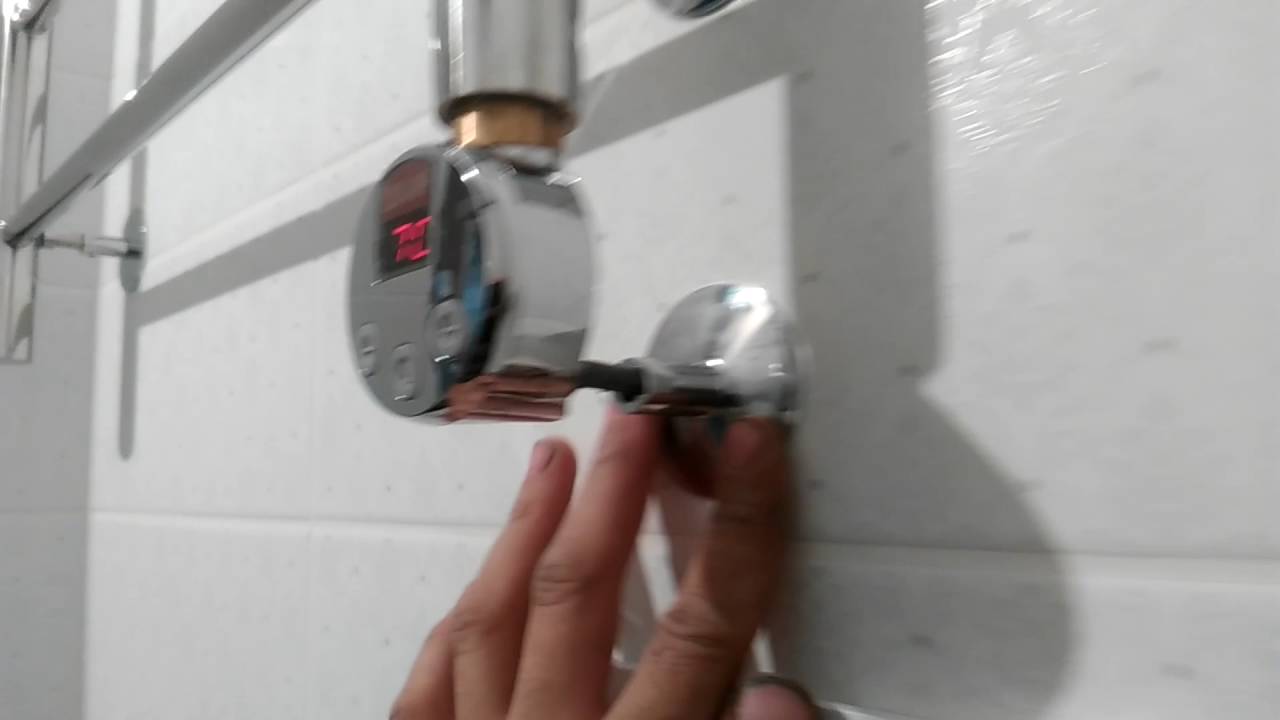

Управление программным блоком электрического полотенцесушителя

В случае наличия программного блока ваш полотенцесушитель может работать в разных режимах.

Индикация о настройках отображается на экране (нажмите, чтобы увеличить изображение):

Программируемые полотенцесушители могут работать с использованием многотарифных термостатов, регулируемых вручную.

Могут поддерживаться следующие функции:

Все режимы задаются нажатием соответствующих кнопок на панели управления.

***

Как видите, в подключении электрического полотенцесушителя к сети и в его монтаже на стену в ванной комнате нет ничего сложного и вы вполне сможете выполнить все необходимые операции самостоятельно.

Инструкция по установке электрического полотенцесушителя

Устанавливать электрический полотенцесушитель в ванной комнате следует строго соблюдая правила электробезопасности во влажных помещениях.

Место для установки должно быть выбрано с учетом степени защиты полотенцесушителя от влаги. В общем случае желательно придерживаться расстояний, показанных на рисунке ниже и выбирать зону №3 для размещения электрополотенцесушителя (все изображения кликабельны, нажмите, чтобы увеличить):

При размещении в зоне №2, полотенцесушитель должен иметь защиту от брызг.

Примерные расстояния от пола и мебели до электрического полотенцесушителя показаны на рисунке ниже:

1. Придерживаясь рекомендуемых минимальных расстояний от пола, стен и зановесок следует приложить электрополотенцесушитель опорной частью к стене и прижать.

2. Отметьте места установки креплений.

3. В зависимости от материала стен выберите сверло и дюбеля, как показано на рисунке ниже:

Правила подключения электрических полоненцесушителей

Современные ТЭНы полотенцесушителей автоматические, следовательно, помимо самого нагревательного элемента оснащены также регулятором температуры и предохранителем.

Вам не нужно контролировать его работу – достаточно выставить желаемую температуру в трубах, а встроенный терморегулятор сам будет следить за этим процессом.

Главное, правильно выполнить подключение к сети. На рисунке ниже отображена схема подключения электрического полотенцесушителя Campa к программному блоку (терморегулятору).

Схема подключения полотенцесушителя

Если Вы подключаете полотенцесушитель в первый раз, лучше опирайтесь на заводскую инструкцию, чтобы не перепутать фазу и нейтраль. Подключать устройство к сети лучше всего напрямую, без использования розеток. Ведь ванная – это царство пара, с собственной армией капель конденсата, стекающих по стенам. Разумеется, можно поставить специальную водостойкую розетку или приобрести устройство защитного отключения, но и они не обеспечат стопроцентную защиту, к тому же стоят не дешево.

А вот в случае с комбинированными полотенцесушителями, без подобных решений не обойтись. Дело в том, что такая «сушилка» в большей степени используется как водяная. Переход на работу от сети осуществляется только в летний период, когда система горячего водоснабжения отключена. Соответственно, при переходе на водяной источника тепла ТЭН в обязательном порядке подлежит демонтажу.

Монтаж и подключение комбинированного полотенцесушителя

Как видно на рисунке, ТЭН может монтироваться как горизонтально, так и вертикально. И в первом, и во втором случае нагревательный элемент должен располагаться снизу полотенцесушителя так, чтобы вся трубка была погружена в воду. Если ТЭН будет расположен сверху, даже малейшее снижение уровня жидкости в трубах приведет к его поломке. И тогда придётся его менять, как это написано в статье про конвектомат ПКА Абат.

Причины протечек

Третий недостаток – протечки. По статистике именно эти водяные сушилки в ванной комнате являются самой частой причиной затопления соседей снизу.

Где-то недостаточно было добавлено уплотнительного материала на резьбу или перекосило прокладку. Где-то недотянули гайку. Все это со временем приводит к небольшой протечке.

Причем места стыков обычно маскируются и закрываются фальшстенами, либо утапливаются в них. В итоге эту утечку вы даже и не заметите.

Вода будет постепенно накапливаться за плиткой и в один прекрасный момент вся эта красота просто отвалится от стены.

Вот посмотрите страшное видео, что реально происходит у соседей снизу, когда срывает трубу на водяном полотенцесушителе под давлением в несколько атмосфер.

Экономия на копеечных фитингах и мастерах, вылезает в итоге в многомесячный ремонт на миллионы. После этого люди моментально переходят на электрические альтернативы.

Здесь вступает в силу четвертый фактор – качество горячей воды. Если она слишком ”агрессивная” и в ней содержится большое количество химически активных компонентов, то через год или два, такая жидкость разъест тонкие стенки в местах резьбовых соединений.

Здесь поможет только каждодневный мониторинг, фильтрация на входе и своевременная покупка новых запчастей или целиком сушилки.

Как подключить сушилку

Прежде чем приступить к подключению электрического полотенцесушителя скрытым или открытым способом следует рассчитать некоторые параметры. Нужно отметить, что открытый способ предусматривает монтаж проводов по поверхности стены, а скрытое подключение заключается в прокладке проводников внутри стены.

Правильный монтаж гарантируется соблюдением следующей последовательности действий.

Рассчитываем номинальный ток

Он необходим для расчета возможности подключения приобретенной электроустановки. Для этого мощность устройства делим на напряжение сети. Например, если значение мощности устройства составляет 1500Вт, а напряжение в сети – 220В, тогда показатель тока равен 7А.

Автоматы для бытовых нужд рассчитаны на номинальный ток 16А или 25А, поэтому суммировав значения всех электроприборов, используемых одновременно, определяем, выдержит ли сеть предполагаемую прибавку.

Выбор сечения провода

Специалисты советуют приобретать медные провода с сечением не менее 1 мм2. Устройства высокой мощности требуют индивидуального подхода, поэтому в этом случае следует узнать мнение специалиста.

Выбор места установки

Согласно требованиям по электробезопасности, электроприбор в помещении с повышенной опасностью (ванной, душевой) разрешено монтировать на расстоянии не менее 60 см от края раковины или ванной. Это же требование соблюдается при выполнении розеток.

Монтаж прибора

Согласно заводской инструкции, приложенной к устройству, выполняем подключение

При монтаже обращаем внимание на расположение нейтрали и фазы. Для крепления прибора, в зависимости от материала стен, используем дюбеля и сверло

Правильное подключение и соблюдение рекомендаций при использовании бытового устройства, обеспечит безопасную эксплуатацию. А изложенные советы по выбору помогут определиться и приобрести подходящее изделие.

Преимущества и недостатки

Плюсы электрических моделей:

Монтаж полотенцесушителя не требует привязки к системе водоснабжения, место выбирается с учётом собственных предпочтений.
Отсутствие протечек в процессе эксплуатации устройства.
Экономия ресурсов при подключении прибора только при необходимости.
С установкой может справиться любой человек, даже не имеющий опыта в строительно-монтажных работах
Компактность и независимость от труб, подающих воду, позволяет переустанавливать сушку в другую часть ванной комнаты.

Минусы:

стоимость электрических моделей выше водяных;
большой расход электроэнергии при отсутствии терморегулятора;
при подключении сушки необходима установка УЗО;
запрещается монтаж трубы ближе 60 см от ванны/душевой кабины.

Инфракрасный полотенцесушитель: его особенности и плюсы

Современные технологии не стоят на месте, поэтому появляются все новые и интересные экземпляры. Сегодня на рынке можно встретить не только водяные или электрические полотенцесушители, но и инфракрасные. На сегодня они стали самыми востребованными приборами. Такое устройство способно эффективно обогреть любое помещение, так как коэффициент теплоотдачи у него очень высок.

Инфракрасный полотенцесушитель можно отнести к прибору прямого нагрева, так как это устройство обогревает не воздух, а предметы, которые находятся поблизости с ним. Такая интересная особенность делает этот прибор экономным.

Преимущества инфракрасного полотенцесушителя:

Не сжигает кислород;
Быстро нагревается;
Равномерно распределяет тепло;
Длительный срок эксплуатации.

Инфракрасные приборы считаются очень хорошими и практичными устройствами. На сегодняшний день они пользуются большой популярностью у многих покупателей. Если их использовать правильно, то они позволят сэкономить достаточно электричества, тем самым прекрасно справятся с обогревом ванной комнаты и непосредственным предназначением.

Разновидности приспособлений

На сегодняшний день электрические масляные полотенцесушители с терморегуляторами могут отличаться способом своего крепления. Здесь все достаточно просто, и есть всего два типа. Это либо стационарный прибор, который после крепления остается на нем до демонтажа, либо мобильное устройство, которое можно перемещать при необходимости. По принципу работы есть не только электрические масляные или водные приборы, но и кабельные устройства.

Существует и классификация по внешнему виду. Первые — это обычные стандартные модели, вторые — модифицированные, которые имеют специальные отводы, служащие для сушки белья. Третий тип — это сложная конструкция устройств, а четвертая — индивидуальные, разработанные специально под интерьер дома.

Что касается электрических масляных полотенцесушителей в ванну, то они могут быть выполнены из разных материалов. В качестве основного сырья может использоваться латунь, нержавейка, сталь, а также дополнительное покрытие из полимеров.

Наиболее качественными на сегодняшний день считаются те, которые изготовлены из нержавеющего материала. Естественно, что они не подвержены коррозии, а кроме этого, не нуждаются в специальном дополнительном уходе и не тускнеют со временем, как другие модели.

Когда лучше использовать электрическую модель?

Различают несколько видов полотенцесушителей – водяные, электрические, комбинированные. Для частного дома с автономными системами отопления и ГВС можно выбрать любой вариант, а вот в квартире с централизованным отоплением больше уместен электрический или комбинированный полотенцесушитель для ванной.

Водяные приборы подключаются к системе ГВС (импортные нередко рассчитаны на подключение к отоплению). Они представляют собой трубы, по которым циркулирует горячая вода.

В частном доме хозяева сами контролируют горячее водоснабжение, а владельцы квартир лишены такой возможности. У них водяные полотенцесушители остаются холодными в межсезонье, т.е. в период, когда они особенно актуальны.

Нередко бывает так, что температура в квартире вполне комфортная, но после ванны люди ощущают зябкость и могут простудиться. В таких случаях без дополнительного прибора отопления в ванной обойтись невозможно.

Электрический полотенцесушитель можно включать именно в то время, когда в них действительно есть потребность.

Электрические модели не только удобнее водяных, но зачастую и гораздо красивее. Их дизайн во многом зависит от материала изготовления

Разновидности электрических полотенцесушителей

Сегодня потребителю предлагается большой выбор разнообразных моделей. В зависимости от формы сантехнического прибора, различают:

М-образные (привычные змеевики).
S-образные.
Лесенки.
П-образные (или U).

Кроме формы, отличием могут быть размеры агрегата.

По принципу работы нагревательного элемента, оборудование бывает:

с мокрым ТЭНом;
с сухим ТЭНом;
с греющим кабелем.

Наличие мокрого ТЭНа позволяет применять технологию нагрева в полотенцесушителях комбинированного типа. Такие приборы могут работать с использованием двух источников тепла: горячего водоснабжения (отопления) или электричества.

Применение нагревательного элемента мокрого типа позволяет использовать в приборах с замкнутым контуром не только воду, но и масло.

Оборудование с сухим нагревательным элементом менее требовательно к локации монтажа. В этих агрегатах отсутствует жидкость, а сухой ТЭН, равномерно расположенный по всей поверхности труб, мгновенно нагревает поверхность сантехнического прибора. Такие конструкции более долговечны и экономичны по потреблению электроэнергии.

Полотенцесушители с греющим кабелем недавно появились на потребительском рынке и успели завоевать большую популярность за счёт повышенной экономичности и разнообразия дизайна. Основой конструкции является специальный электропровод, который, при подключении к сети, нагревается и отдаёт тепло оболочке. Этот кабель встроен во внутреннюю полость трубок сантехнического прибора и служит источником тепловой энергии. Такие конструкции имеют меньшее от сухих ТЭНов потребление электричества на 100–300 Вт, при одинаковых характеристиках теплоотдачи. Срок эксплуатации превышает аналоги на 5–10 лет.

Устройство электрического полотенцесушителя

Устанавливать электрический полотенцесушитель можно двумя способами: закрытым и открытым. Выбирать способ устройство можно исходя из своего желания и особенности места крепления. При открытом способе полотенцесушитель включается в розетку. Закрытый способ используют для эстетичности и отсутствия проводов на стене. Но иногда нет возможности сделать открытый монтаж. Поэтому используют закрытый метод. Если в ванной комнате отсутствует розетка, то можно установить влагозащитные розетки. Или использовать закрытый способ.

При закрытом способе устройства полотенцесушитель подключают к проводке в стене. А все провода устраивают в стену или закрывают при помощи декорирования. Производителей полотенцесушителей очень много. Выбрать полотенцесушитель какой-либо фирмы можно исходя из своих желаний и прочитав отзывы.

Очень популярны электрические полотенцесушители немецких производителей. Рассмотрим некоторые фирмы:

Еще хорошие отзывы можно прочитать о чешской . Они изготавливают устройства с поворотной системой. Некоторые модели оснащены кольцами для белья.

Фирма Hitze производит качественные полотенцесушители с простой констркцией. Устанавливать такие устройства можно с легкостью самостоятельно.

Российская выпускает большой ассортимент полотенцесушителей. Данная фирма предлагает больше 50 моделей.

При выборе полотенцесушителя следует обратить внимание на его характеристики, стоимость и материал изготовления. Дорого стоят дизайнерские полотенцесушители

Но можно найти недорогие качественные полотенцесушители с эстетичным видом.

Разновидности электрических полотенцесушителей

М-образные (привычные змеевики).
S-образные.
Лесенки.
П-образные (или U).

Кроме формы, отличием могут быть размеры агрегата.

По принципу работы нагревательного элемента, оборудование бывает:

с мокрым ТЭНом;
с сухим ТЭНом;
с греющим кабелем.

Монтаж электрических полотенцесушителей

Теперь можно перейти непосредственно к монтажу. Так как электрические полотенцесушители со скрытой проводкой имеют некоторые особенности монтажа, в отличие от их собратьев с проводом и вилкой, то рассмотрим мы их отдельно (см. Подключение электрических полотенцесушителей).

Из этого видео Вы узнаете о монтаже электрических полотенцесушителей.

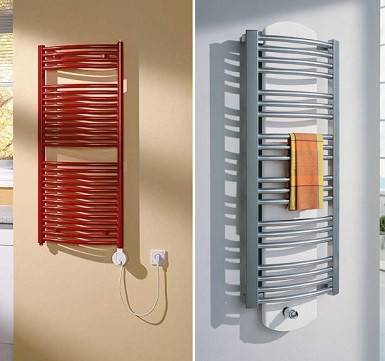

Монтаж полотенцесушителей с вилкой

Начнем с более простого с точки зрения подключения монтажа полотенцесушитля с выведенной вилкой и розеткой. Такие модели достаточно распространены, но висящие провода, конечно, портят их внешний вид.

Поэтому в большинстве случаев розетку для них стараются установить рядом с полотенцесушителем. Но давайте обо всем по порядку.

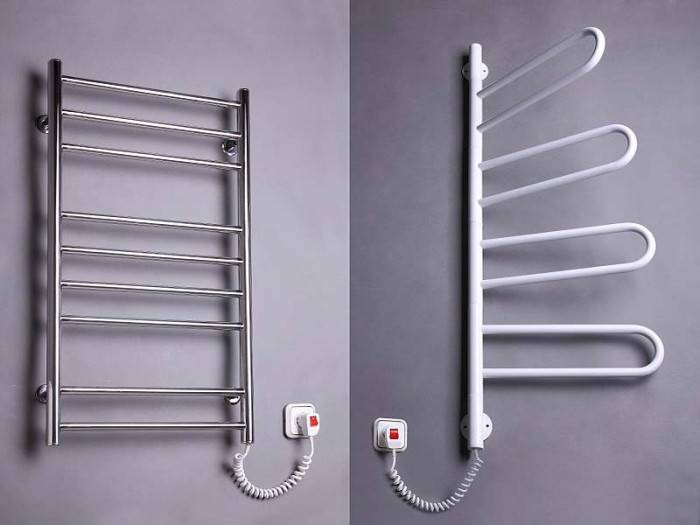

Полотенцесушитель с вилкой

Такой полотенцесушитель можно смело крепить к стене уже на самом первом этапе. Перемещать или снимать нам его не придётся. Поэтому используя крепления, имеющиеся в комплекте, крепим сушилку.

Розетка на 16А

Теперь нам необходимо установить розетку. Но прежде, чем устанавливать ее, розетку следует выбрать. На рынке представлены модели в 6, 10, 16 и 25А. Нам понятное дело нужна розетка на 10А, а вам следует выбрать, в зависимости от номинального тока вашего полотенцесушителя. При выборе розетки сразу определитесь, какой она будет — скрытой или наружной. Если наружной, то выбрать следует изделие с IP45 или выше.

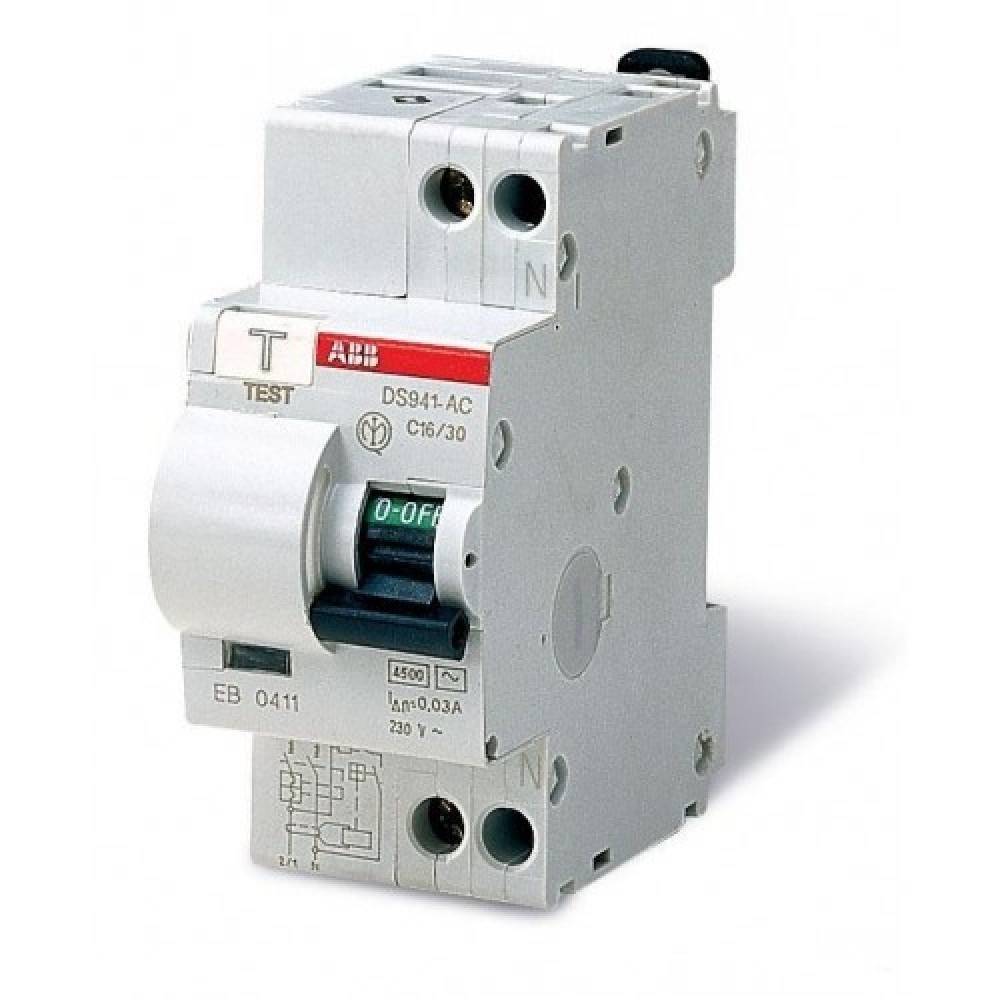

Автомат УЗО на ток утечки в 30мА

Важным моментом при выборе розетки является наличие встроенных защит. Дело в том, что согласно норм ПУЭ любые розетки, подключаемые в ванной комнате должны быть защищены автоматом УЗО. Если автомат УЗО уже установлен после группового автомата данной группы, то выбираем обычную розетку, если же его там нет, то нам обязательно необходима розетка со встроенным УЗО.

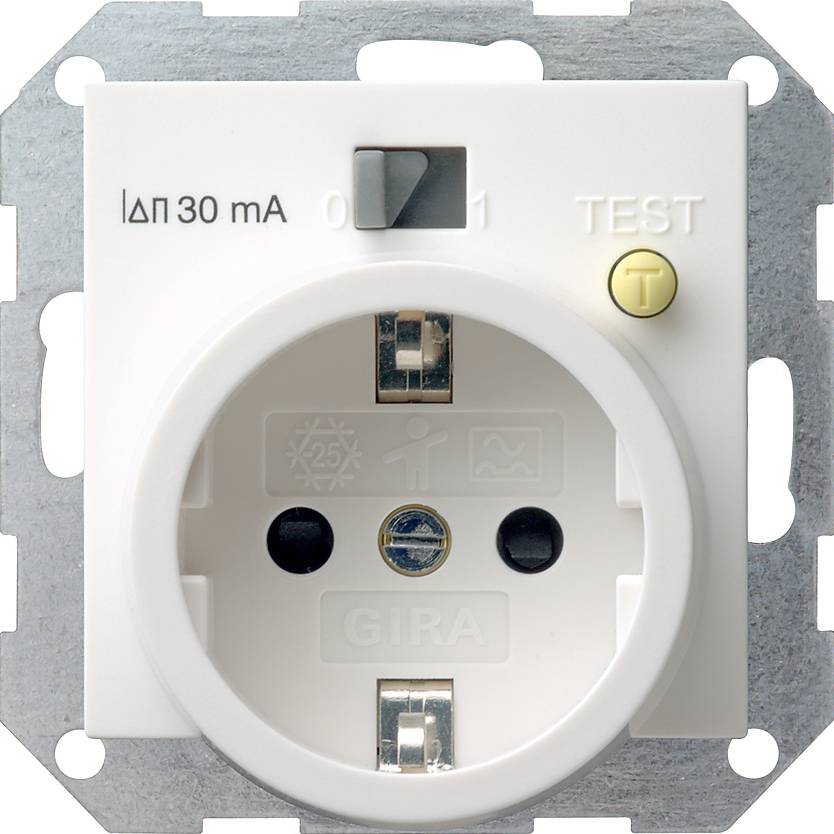

Розетка с УЗО на ток утечки до 30мА

Теперь устанавливаем розетку. Здесь нет никаких особенностей, и более детально на этом вопросе мы останавливаться не будем, так как уже не раз разбирали его в других статьях на нашем сайте. Единственное что хотелось бы отметить, что распределительная коробка, к которой будет подключаться наша розетка, обязательно должна находиться вне ванной комнаты. Это обусловлено тем, что обустраивать в ванных комнатах любые распределительные коробки запрещено согласно ПУЭ.
После того как розетка подключена, просто вставляем нашу вилку от полотенцесушителя в новенькую розетку, и наслаждаемся теплом и сухими полотенцами в ванной.

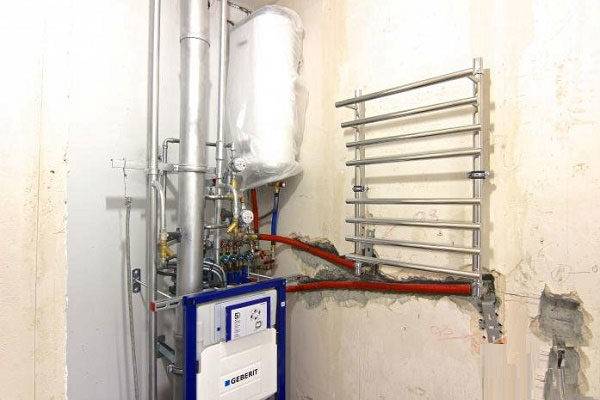

Монтаж полотенцесушителей со скрытой проводкой

Электрический полотенцесушитель со скрытым подключением имеет свои нюансы. Но подключить его к электрической сети зачастую даже проще, чем изделие с вилкой.

Полотенцесушитель со скрытой проводкой

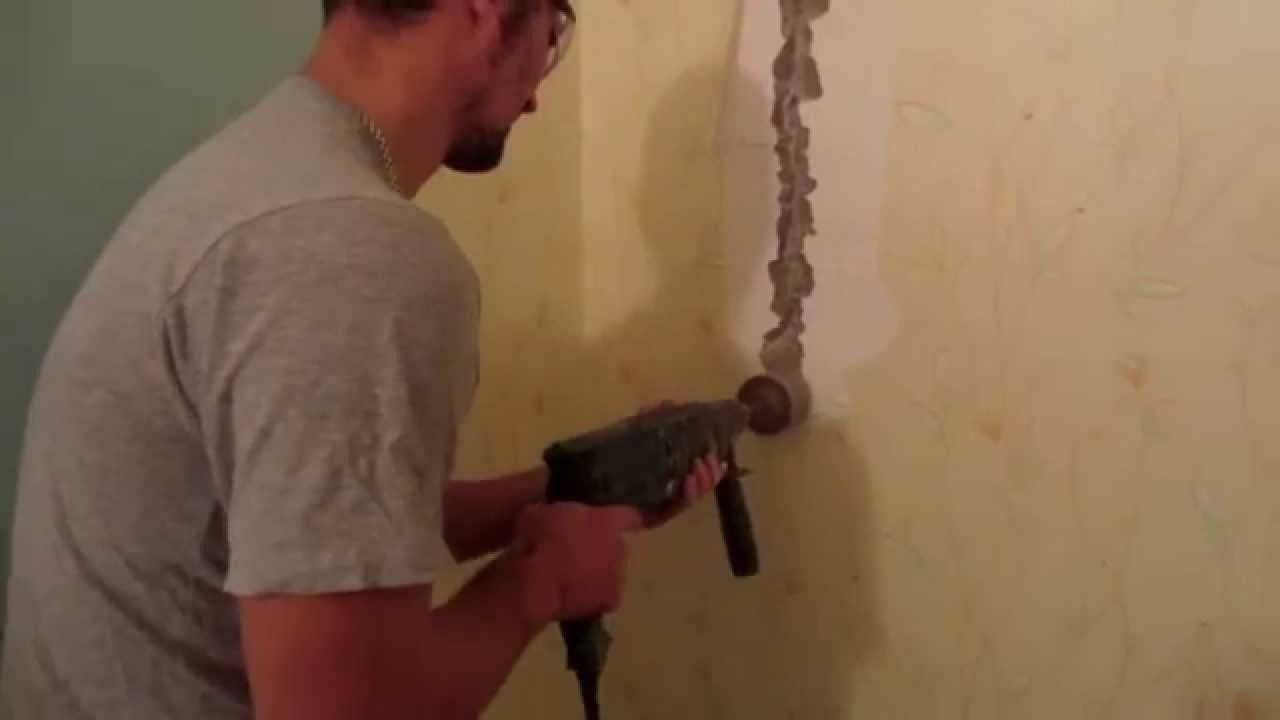

Прежде всего собираем сушилку и примеряем ее на стене. Здесь действуют те же правила по месту расположения. Поэтому смотрим, чтобы расстояние между сушилкой и водой было не меньше 60 см.
Этап примерки нам необходим, дабы определиться с тем местом, где у нас будут выходить провода. Обычно провода подключаются к правой нижней ножке, но возможны и другие варианты. Отмечаем это место и откладываем полотенцесушитель.

Штробим стены в ванной комнате или смежном помещении

Теперь нам необходимо в эту точку вывести провод. Сделать это можно двумя способами. Штроблением стены в ванной или в смежном помещении. Последний вариант зачастую более предпочтительный, так как в ванной обычно лежит плитка. Поэтому сверлим в отмеченном месте сквозное отверстие, и от него выполняем штробление стены своими руками к необходимой нам распределительной коробке.
Теперь нам осталось лишь прокинуть провод от распределительной коробки к сушилке и выполнить подключение. В полотенцесушителях обычно имеется обычный клеммник, который иногда закрывается дополнительной коробкой. Подключение выполняем там.

Подключение полотенцесушителя с тремя выводами

Отдельно остановимся на самом процессе подключения. В идеале из сушилки должно выходить три провода – фаза, нуль и жила заземления. Но иногда производители не предусматривают отдельной точки заземления. В этом случае провода всего два, как на видео. Прокидывать следует провод с тем же количеством жил, которое имеется на выводе из полотенцесушителя.

Принципиальная схема подключения полотенцесушителя

Какой провод, с каким подходящим соединять, не имеет значения. Но если у вас имеется синий провод, то его лучше подключить к нулю, а второй к фазе. Но даже если вы перепутаете, это никак не отразится на работе сушилки.

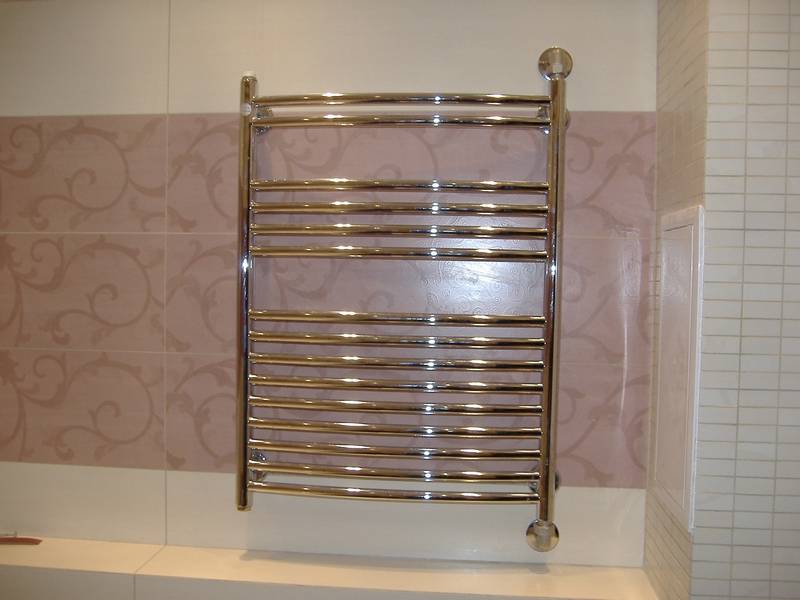

На последнем этапе электрический полотенцесушитель со скрытой проводкой крепим к стене. После подачи напряжения и включения выключателя он обеспечит вас теплом и уютом.

Принцип работы

Как работает полотенцесушитель водяного типа? Принцип действия и конструктивные особенности похожи на отопительный радиатор. Вот простая схема:

Во входное отверстие полотенцесушителя поступает вода.
Проходит по переплетению труб.
Поступает обратно в трубопровод.

Соединение оборудования с ГВС происходит при помощи переходников и резьбовых муфт. Так же как дополнительное оборудование можно установить краны. С их помощью прекращается подача жидкости при необходимости.

Для нормальной эксплуатации технические параметры труб полотенцесушителя должны соответствовать давлению в отопительной системе. Рассчитать их можно, опираясь на состояние коммуникаций в доме, его этажность, место расположения здания. Нормальное рабочее давление в системе – до 8 Атм.

Мощность и расход энергии

Потребляемая мощность электрических сушок с нагревательным кабелем относительно низкая — она может варьироваться в пределах 100 Вт. Мощность самого оборудования в целом также не на самом высоком уровне, по сравнению с масляными.

Мощность устройства выбирайте в зависимости от площади ванной комнаты

Жидкостные модели с маслом или антифризом более производительны и могут иметь тепловую мощность, которая достигает до 2 кВт — но в таком случае следует учитывать, что энергопотребление также побудет повышенным.

Совет. Если оборудование будет использоваться только для сушки полотенец, то рационально остановить свой выбор на кабельной модели. Если планируется его использование и для основного обогрева помещения ванной комнаты, следует приобрести жидкостный змеевик с терморегулятором.

Как работает электрический полотенцесушитель: принцип работы агрегата
